Što radi zračni cilindar? Funkcije, vrste i upotrebe

Što radi zračni cilindar — kratak odgovor

An zračni cilindar — također se naziva pneumatski cilindar — pretvara energiju komprimiranog zraka u linearno mehaničko gibanje. Kada zrak pod tlakom uđe s jedne strane cilindra, on gura klip duž zatvorenog otvora, stvarajući kontroliranu silu guranja ili povlačenja. Ta sila pomiče teret, steže dio, podiže obradak, pokreće ventil ili izvodi desetke drugih mehaničkih zadataka u industrijskom, automobilskom i proizvodnom okruženju.

U praktičnom smislu: dovodite zrak pod postavljenim tlakom, a cilindar daje precizan, ponovljiv hod. Većina standardnih zračnih cilindara radi između 40 i 150 PSI (2,8 do 10,3 bara) , proizvodeći sile u rasponu od nekoliko newtona u minijaturnim cilindrima do desetaka tisuća newtona u industrijskim jedinicama velikog promjera. Cilindar promjera 100 mm pri 6 bara, na primjer, proizvodi otprilike 4.712 N (oko 1.060 lbf) potiska — dovoljno za prešanje ležaja, utiskivanje naljepnice ili pomicanje pokretne trake za manje od jedne sekunde.

Ključna prednost u odnosu na hidraulične ili električne aktuatore je jednostavnost: zrak je čist, kompresibilan i dostupan u gotovo svakoj tvornici. Pneumatski aktuatori ne zahtijevaju povratne vodove za tekućinu, ne stvaraju toplinu iz motora i mogu se uključiti milijune puta bez značajnog trošenja ako se pravilno održavaju.

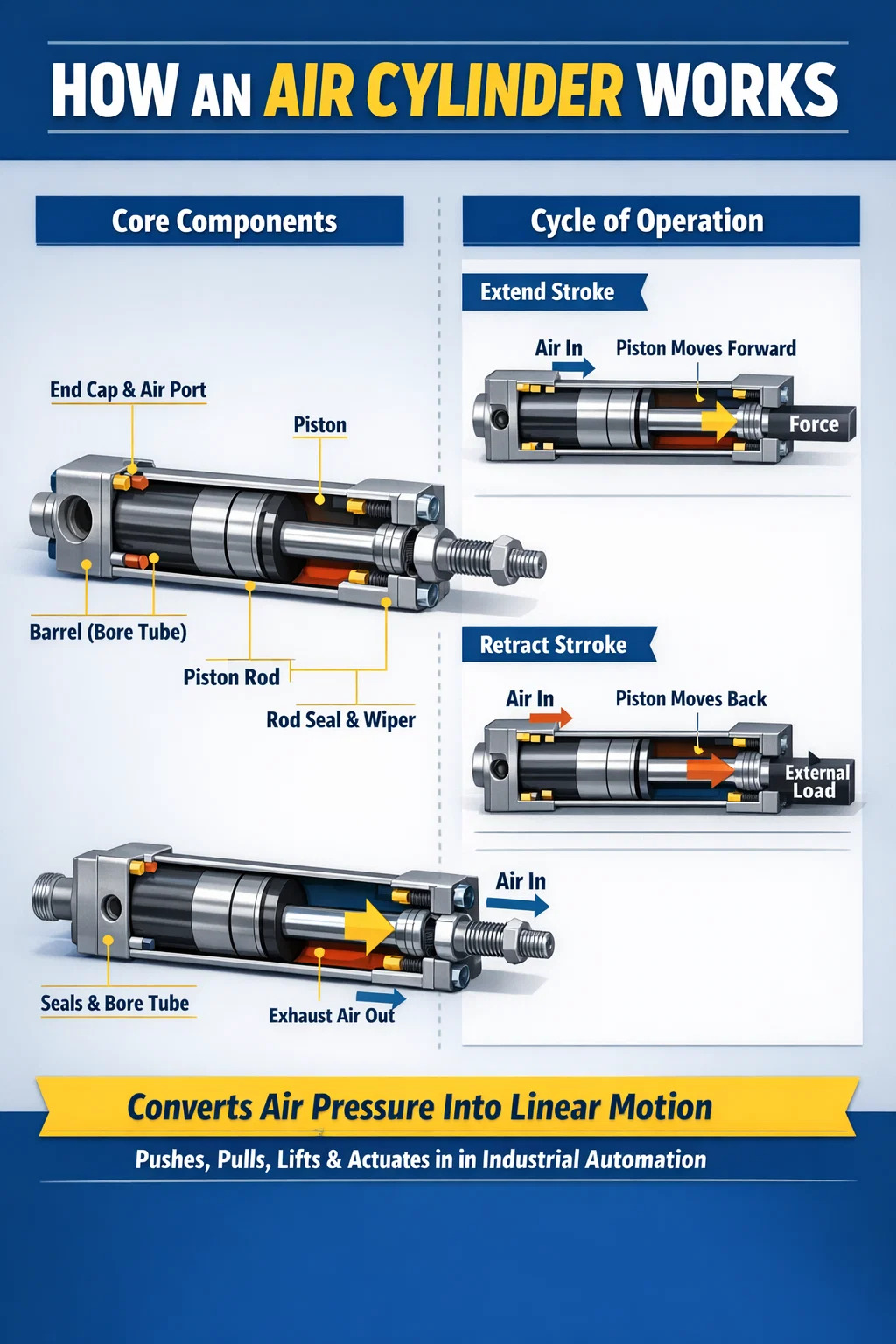

Kako zračni cilindar radi iznutra

Razumijevanje unutarnje mehanike pomaže pri odabiru, dimenzioniranju ili rješavanju problema s pneumatskim cilindrom. Svaki zračni cilindar dijeli istu temeljnu arhitekturu, čak i kada se vanjski oblik razlikuje.

Osnovne komponente

• Cijev (provrtna cijev): Cilindrično kućište, obično izrađeno od aluminijske legure, nehrđajućeg čelika ili tvrdo eloksiranog aluminija. Promjer provrta izravno određuje izlaznu silu.
• Klip: Disk koji klizi unutar provrta, zabrtvljen O-prstenovima ili usnim brtvama kako bi se spriječilo zaobilaženje zraka.
• Klipnjača: Ojačana, kromirana čelična šipka pričvršćena na klip, prenosi silu na vanjsko opterećenje.
• Završne kapice (glave): Zatvorite oba kraja cijevi i zadržite ulazne/izlazne otvore za zrak.
• Brtva šipke i brisač: Spriječite curenje zraka duž šipke i spriječite ulazak kontaminanata u provrt.
• Podešivači jastuka: Dodatni igličasti ventili ugrađeni u završne kapice koji usporavaju klip blizu kraja hoda, smanjujući buku pri udaru i trošenje.

Ciklus kretanja

Kada se solenoidni ventil otvori, komprimirani zrak struji u otvor na kraju poklopca cilindra. Tlak zraka stvara se na površini klipa. Sila je jednaka tlaku pomnoženom s efektivnom površinom klipa (F = P × A) . Kako sila svladava trenje i otpor opterećenja, klip napreduje — izdužujući šipku. Da bi se uvukao, ventil se prebacuje: zrak ulazi u priključak na kraju klipa, pritisak djeluje na prstenasto područje klipa (cijela površina minus poprečni presjek klipa), a klip se povlači natrag. Istrošeni zrak izlazi kroz prigušivač kako bi se smanjila buka.

Ovaj potpuni ciklus - izvlačenje i povlačenje - može se dogoditi u djeliću sekunde. Pneumatski cilindri velike brzine koji se koriste u linijama za pakiranje obično dovrše 5 do 10 punih ciklusa u sekundi. U robotskim ćelijama za odabir i postavljanje standardna su vremena ciklusa od 200 do 300 milisekundi po udaru.

Vrste zračnih cilindara i što svaki od njih radi

Ne izvode svi pneumatski cilindri istu funkciju niti odgovaraju svakoj primjeni. Dizajn cilindra određuje kako se kreće, koliku silu primjenjuje i u kojem smjeru djeluje. U nastavku je pregled najčešćih vrsta.

Jednodjelujući naspram dvodjelujućih: Što ima više učinka?

Pneumatski cilindri s jednostrukim djelovanjem koriste tlak zraka samo u jednom smjeru; povratna opruga vraća šipku natrag. Troše otprilike polovicu zraka od jedinica s dvostrukim djelovanjem, što ih čini privlačnima za jednostavne zadatke stezanja gdje samo produženi hod treba snagu. Međutim, opruga zauzima unutarnji prostor, smanjuje efektivnu duljinu hoda za 10-20%, a sila opruge djeluje protiv klipa pri istezanju - smanjujući neto izlaznu silu.

Zračni cilindri s dvostrukim djelovanjem koriste komprimirani zrak i za izvlačenje i za uvlačenje. Ovo je najčešći tip u industrijskoj automatizaciji , što čini većinu instalacija pneumatskih aktuatora diljem svijeta. Isporučuju potpunu upravljivu silu u oba smjera, omogućuju preciznu kontrolu brzine s ograničivačima protoka na svakom otvoru i nemaju opružnu snagu koja bi se uzela u obzir u izračunima sile.

Gdje se koriste zračni cilindri — primjene u stvarnom svijetu

Pneumatski cilindri pojavljuju se u gotovo svakom sektoru proizvodnje i mnogim područjima svakodnevne infrastrukture. Njihova brzina, čistoća i isplativost čine ih dominantnim linearnim aktuatorima u primjenama male do srednje sile.

Proizvodne i montažne linije

Ovo je najveće pojedinačno područje primjene zračnih cilindara. Na automobilskim montažnim linijama pneumatski aktuatori obavljaju zadatke uključujući prijenos dijelova, stezanje dijelova tijekom zavarivanja, prešanje šarki vrata i pozicioniranje učvršćenja za odvrtanje. Jedna stanica za sastavljanje karoserije u bijeloj boji vozila može koristiti 50 do 200 pojedinačnih pneumatskih cilindara koji rade u sinkroniziranim sekvencama. Veličine provrta obično se kreću od 32 mm do 125 mm, s hodom od 25 mm do 400 mm, ovisno o zadatku.

Prerada hrane i pića

Prerada hrane zahtijeva pokretače koji se mogu isprati kaustičnim sredstvima za čišćenje i otporni su na kontaminaciju. Cilindri za zrak od nehrđajućeg čelika s brtvama u skladu s FDA-om i bez vanjskih otvora za podmazivanje standardni su u punionicama, pekarskim linijama i objektima za preradu mesa. Zračni cilindri ovdje sortiraju proizvode na pokretnim trakama, pokreću mlaznice za punjenje i pokreću strojeve za pakiranje — dovršavajući tisuće ciklusa na sat u okruženjima visoke vlažnosti.

Strojevi za pakiranje

Strojevi za kartoniranje, strojevi za oblikovanje-punjenje-zatvaranje i uređaji za podizanje kutija uvelike se oslanjaju na pneumatske cilindre za preklapanje preklopa, guranje proizvoda i oblikovanje kutija. Visoka stopa ciklusa — neke linije za pakiranje rade brzinom od 400 do 600 paketa u minuti — zahtijeva aktuatore s gotovo trenutnim odzivom i dugim vijekom trajanja. Kompaktni profilni cilindri (serija ISO 21287) ovdje su posebno uobičajeni, čime se štedi prostor u pretrpanim okvirima strojeva.

Rukovanje i prijenos materijala

Zračni cilindri preusmjeravaju proizvode na spojevima pokretnih traka, podižu i spuštaju zaustavna vrata i pokreću podizanje paleta u skladišnim operacijama. Pneumatski cilindri bez poluge posebno su vrijedni u ovim postavkama jer daju duge hodove — do 6000 mm u nekim kataloškim modelima — bez ograničenja prostora zbog produljene šipke.

Servisna oprema za automobile

Dizala za vozila, mjenjači guma i tokarski strojevi za kočnice oslanjaju se na pneumatske pokretače. Sustavi zrak-na-ulje u radionicama kombinuju brzinu pneumatike s nestlačivošću hidraulike, koristeći zračni cilindar za potiskivanje hidrauličke tekućine za precizne operacije prešanja — primjenjujući do 20 tona sile iz dovoda zraka u radionici.

Medicinska i laboratorijska oprema

Minijaturni zračni cilindri s provrtima od samo 6 mm koriste se u dijagnostičkoj opremi, robotima za rukovanje uzorcima i bolničkim krevetima. Ovi cilindri koriste čisti suhi zrak ili dušik, što ih čini kompatibilnima sa sterilnim okruženjima. Njihova mala težina i rad bez vibracija ključni su u preciznim laboratorijskim instrumentima.

Građevinska i teška oprema

Iako teški strojevi češće koriste hidrauličke cilindre zbog njihove veće gustoće sile, pneumatski cilindri se još uvijek pojavljuju u sustavima zračnog kočenja, aktiviranju vrata na autobusima i vlakovima i pneumatskim čekićima. Teleskopski zračni cilindri podižu platforme kamiona za kiper i upravljaju dizalicama platforme gdje nije potrebno točno međupozicioniranje.

Kako izračunati silu koju proizvodi zračni cilindar

Ispravno dimenzioniranje pneumatskog cilindra zahtijeva izračun dviju vrijednosti sile: istegnute sile (koja djeluje na cijeloj površini klipa) i sile uvlačenja (koja djeluje na prstenasto područje klipa, koje je smanjeno poprečnim presjekom klipa).

Proširi formulu sile

F_proširi = P × (π/4) × D²

Gdje je P dovodni tlak u Pascalima (1 bar = 100 000 Pa), a D je promjer provrta u metrima.

Formula sile povlačenja

F_povlačenje = P × (π/4) × (D² − d²)

Gdje je d promjer šipke. Za cilindar promjera 63 mm sa šipkom od 20 mm koja radi pri 6 bara:

• Sila istezanja: 600 000 × (π/4) × 0,063² ≈ 1870 N
• Sila uvlačenja: 600 000 × (π/4) × (0,063² − 0,020²) ≈ 1,681 N

U praksi, stvarna izlazna sila je 10-20% niža od teorijske zbog trenja brtve i protutlaka u ispušnom vodu. Inženjeri obično primjenjuju faktor učinkovitosti od 0,8 do 0,9 kada izračunavaju efektivnu silu cilindra za dimenzioniranje opterećenja.

Uvijek odaberite cilindar koji pruža najmanje 25–50% više teorijske sile od potrebnog opterećenja kako bi se osiguralo pouzdano aktiviranje u punom radnom rasponu tlaka i temperature.

Zračni cilindar naspram hidrauličkog cilindra naspram električnog aktuatora

Odabir između pneumatskih, hidrauličkih i električnih linearnih aktuatora ovisi o zahtjevima sile, potrebama preciznosti, radnom ciklusu i uvjetima okoline. Svaka tehnologija ističe se u različitim scenarijima.

Za ponijeti: zračni cilindri pobjeđuju brzinom, jednostavnošću i početnim troškovima . Hidraulički cilindri dominiraju tamo gdje je potrebna velika sila u kompaktnom paketu. Električni pokretači vode kada je važna točnost pozicioniranja u srednjem hodu ili povrat energije. Mnoge suvremene tvornice koriste sve tri tehnologije u istom objektu, od kojih svaka odgovara zadatku s kojim se najbolje nosi.

Ključne specifikacije koje treba razumjeti pri odabiru pneumatskog cilindra

Kupnja pogrešnog cilindra - čak i malo premalog - može dovesti do neuspjelih ciklusa, preranog trošenja brtvila, zastoja stroja i skupih gubitaka u proizvodnji. Razumijevanje sljedećih specifikacija sprječava većinu pogrešaka pri odabiru.

Promjer provrta

Provrt je unutarnji promjer bačve cilindra i primarna je determinanta izlazne sile. Standardne veličine provrta slijede ISO 15552 ili NFPA T3.6.7 seriju: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250 i 320 mm uobičajeni su koraci. Udvostručenje provrta učetverostručuje silu pri istom tlaku, budući da se sila mijenja s površinom (A = πD²/4).

Duljina hoda

Hod je ukupna udaljenost koju klipnjača prijeđe između potpuno uvučenog i potpuno ispruženog položaja. Dulji hodovi povećavaju rizik od izvijanja šipke pod pritiskom tlačnog opterećenja. Većina proizvođača daje dijagrame čvrstoće stupova za određivanje maksimalnog dopuštenog potisnog opterećenja za određeni hod i promjer šipke. Za hodove koji prelaze približno 10 puta veći promjer provrta, potrebni su vođeni cilindri ili vanjska potpora.

Raspon radnog tlaka

Većina pneumatskih cilindara ima nazivni tlak od 1 do 10 bara (14,5 do 145 PSI). Minimalni radni tlak — obično 1 do 2 bara — je kritičan: cilindri dimenzionirani za rad na 4 bara mogu zastati ili raditi nepravilno ako tlak zraka u postrojenju padne tijekom najveće potražnje. Uvijek provjerite regulirani minimalni tlak dovoda zraka na ulazu cilindra, a ne samo na izlazu kompresora.

Stil montaže

Montaža određuje kako cilindar prenosi silu na okvir stroja i kako se nosi s neusklađenošću. Uobičajeni stilovi montaže uključuju:

• Nosač za nogu (FB): Vijci za ravnu površinu; krut, dobar za čista aksijalna opterećenja.
• Montaža prirubnice (FA/FF): Pričvršćen na kraju poklopca ili poluge; vrlo krut, velika nosivost.
• Clevis nosač (CB/CA): Omogućuje okretanje cilindra; potrebno kada putanja opterećenja ima kutno pomicanje.
• Nosač osovine (MT): Okretanje na središnjem klinu; koristi se u prešama i mehanizmima povezivanja.

Kruti nosači (podnožje i prirubnica) trebaju se koristiti samo kada je teret savršeno poravnat s osi šipke. Svako kutno odstupanje s krutim nosačem stvara bočno opterećenje klipnjače, ubrzavajući trošenje brtve klipnjače i potencijalno savijanje klipnjače tijekom vremena.

Amortizacija

Kada klip pri velikoj brzini dostigne kraj hoda, on udara u završnu kapicu. Bez amortizacije, ovo stvara udarna opterećenja koja oštećuju cilindar, okvir stroja i sve pričvršćene alate. Ugrađeni regulatori jastuka hvataju džep zraka ispred klipa blizu kraja hoda, stvarajući pneumatski efekt zračne ploče. Pri brzinama klipa iznad 300 mm/s, amortizaciju treba smatrati standardnom a ne izborno.

Materijal brtve i nazivna temperatura

Standardne NBR (nitrilne) brtve pokrivaju -20°C do 80°C i prikladne su za većinu tvorničkih okruženja. Primjene na visokim temperaturama (peći za bojanje, ljevaonice) zahtijevaju FKM (Viton) brtve za 200°C. Niskotemperaturne ili sigurne aplikacije za hranu mogu zahtijevati EPDM brtve ili komponente presvučene PTFE-om. Korištenje pogrešnog materijala za brtvljenje čest je uzrok prijevremenog kvara cilindra.

Uobičajeni problemi sa zračnim cilindrima i kako ih popraviti

Čak i kod dobro odabranih pneumatskih cilindara s vremenom se pojave greške. Rano prepoznavanje simptoma štedi značajno vrijeme zastoja i troškove popravka.

Cilindar zanosi ili ne uspijeva zadržati položaj

Ako opterećeni cilindar polako odmiče iz svog ispruženog položaja kada se ventil zatvori, brtva klipa propušta zrak pored čela klipa. Ovo je jedan od najčešćih načina kvara zračnog cilindra . Popravak uključuje zamjenu klipnih O-prstenova ili usne brtve. Prije nego što to učinite, provjerite je li cilindar radio iznad nazivnog tlaka, što ubrzava istiskivanje brtve u zazore.

Vanjsko propuštanje zraka na šipki

Zvuk siktanja ili vidljiva struja zraka oko brtve klipa ukazuje na istrošenost brtve klipa ili oštećenje površine klipa. Na kromiranim šipkama mogu se razviti korozijske rupe ili brazde ako brtva brisača pokvari i omogući ulazak onečišćenja. Šipka bez rupa brzo probija nove brtve — sama šipka se mora pregledavati i često mijenjati. U teškim uvjetima, razmislite o šipkama od nehrđajućeg čelika s keramičkim premazom za znatno dulji vijek trajanja.

Spori ili tromi udar

Ako cilindar završi svoj hod sporije od očekivanog, provjerite ovim redoslijedom: dovodni tlak na otvoru cilindra (potvrdite da nema pada tlaka u vodovima), ventili za kontrolu protoka (možda su postavljeni previše restriktivno), zdjela filtra za zrak (začepljeni filtar smanjuje protok) i provrt cilindra (unutarnja korozija ili kontaminacija povećavaju trenje brtve). Djelomično zatvorena kontrola protoka ispušnih plinova najčešći je uzrok sporog produljenja u instalacijama na terenu.

Cilindar se ne izvlači pod opterećenjem

Kada se cilindar slobodno kreće bez opterećenja, ali se zaustavlja pod opterećenjem, veličina provrta nije odgovarajuća za potrebnu silu. Ponovno izračunajte koristeći F = P × A, uzimajući u obzir trenje i protutlak. Rješenje je ili povećati veličinu provrta, povećati dovodni tlak (unutar sigurnih granica) ili smanjiti zahtjeve za opterećenjem. Nikada jednostavno ne povećavajte tlak iznad nazivnog maksimuma cilindra — to oštećuje brtve i može puknuti završne kapice.

Prerano trošenje brtve

Brtve koje je potrebna zamjena nakon samo nekoliko mjeseci rada - umjesto očekivanih milijuna ciklusa - obično pokvare zbog jednog od tri razloga: kontaminirani dovod zraka (abrazivne čestice zarezuju provrt i brtve), bočno opterećenje na šipki (zbog neusklađenosti) ili neadekvatno podmazivanje. Koristite jedinicu FRL (filter-regulator-lubricator) na svakom pneumatskom dovodnom vodu. Za cilindre bez ulja s PTFE brtvama, pobrinite se da je zrak čist i suh umjesto dodavanja maziva u obliku maglice, koje razgrađuje PTFE.

Kako produžiti vijek trajanja zračnog cilindra

Dobro održavan zračni cilindar u čistom industrijskom okruženju trebao bi trajati 50 do 100 milijuna ciklusa prije nego što je potrebna zamjena kompleta brtvila. Postizanje tog vijeka trajanja zahtijeva pažnju na cijeli pneumatski krug, a ne samo na sam cilindar.

• Filtrirajte zrak na 5 mikrona ili bolje. Onečišćenje česticama vodeći je uzrok ubrzanog trošenja provrta i brtvila. Standardni filter od 40 mikrona nije dovoljan za zaštitu cilindra.
• Regulirajte dovodni tlak na najnižu učinkovitu razinu. Rad na 6 bara kada 4 bara postigne potrebnu silu troši energiju i povećava naprezanje brtve. Svaki 1 bar viška tlaka mjerljivo smanjuje vijek trajanja brtve.
• Instalirajte amortizaciju na svim brzim aplikacijama. Udarac na kraju hoda bez jastuka može generirati trenutne udarne sile 5 do 10 puta veće od radne sile, pucajući na čepovima i deformirajući klipove.
• Poravnajte šipku cilindra točno s putanjom opterećenja. Čak i 1-2 stupnja kutnog odstupanja stvara kontinuirano bočno opterećenje koje troši brtve šipki 3 do 5 puta brže nego kod ispravno poravnate instalacije.
• Koristite sušač ili naknadni hladnjak na izlazu kompresora. Kondenzirana voda u cjevovodu za zrak uzrokuje unutarnju koroziju neobloženih aluminijskih provrta i razgrađuje filmove maziva na brtvama.
• Zakažite periodični pregled stanja štapa. Vizualno provjerite ima li na šipki rupa, ogrebotina ili korozije svaka tri do šest mjeseci u normalnim okruženjima, jednom mjesečno u teškim uvjetima.

ISO standardi koji reguliraju zračne cilindre

Standardizacija osigurava da su cilindri različitih proizvođača međusobno zamjenjivi, što čini zamjenu i nabavu iz više izvora jednostavnom. Primarni standardi su:

• ISO 15552: Glavna međunarodna norma za pneumatske cilindre okruglog i kvadratnog profila (bivši ISO 6431 i VDMA 24562). Određuje veličine provrta, navoje ulaza, ugradbene dimenzije i navoje na kraju šipke. Ovo je standard za većinu srednjih i velikih industrijskih cilindara diljem svijeta.
• ISO 21287: Kompaktni cilindri s ograničenim zahtjevima za prostorom za montažu. Uobičajeno u strojevima za pakiranje i hranu gdje su omotnice stroja tijesne.
• ISO 6432: Minijaturni cilindri promjera od 8 do 25 mm, koji se koriste u instrumentaciji i zadacima lake montaže.
• NFPA T3.6.7: Sjevernoamerički (NFPA) standard koji regulira cilindre spone koji su uobičajeni u sjevernoameričkim industrijskim strojevima. Veličine provrta i obrasci montaže razlikuju se od ISO 15552, stoga provjerite primjenjivi standard prije kupnje zamjene.

Određivanje zračnog cilindra prema ISO standardu znači da će se svaki proizvod koji je usklađen sa zahtjevima proizvođača uključiti kao nezamjenjiva zamjena — značajna prednost u globalnim lancima opskrbe gdje preferirane robne marke mogu imati dugo vrijeme isporuke.
