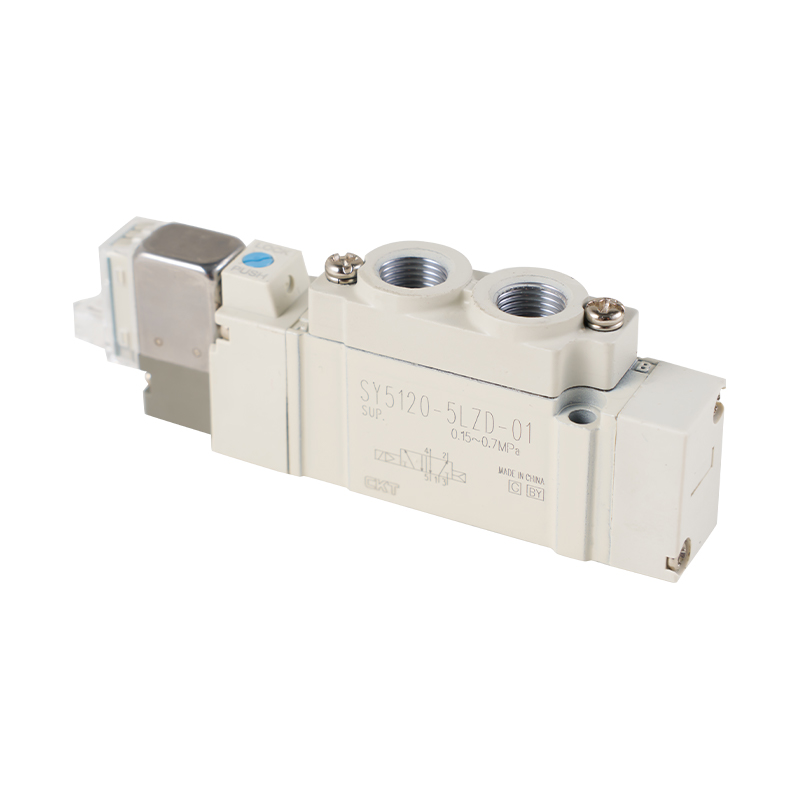

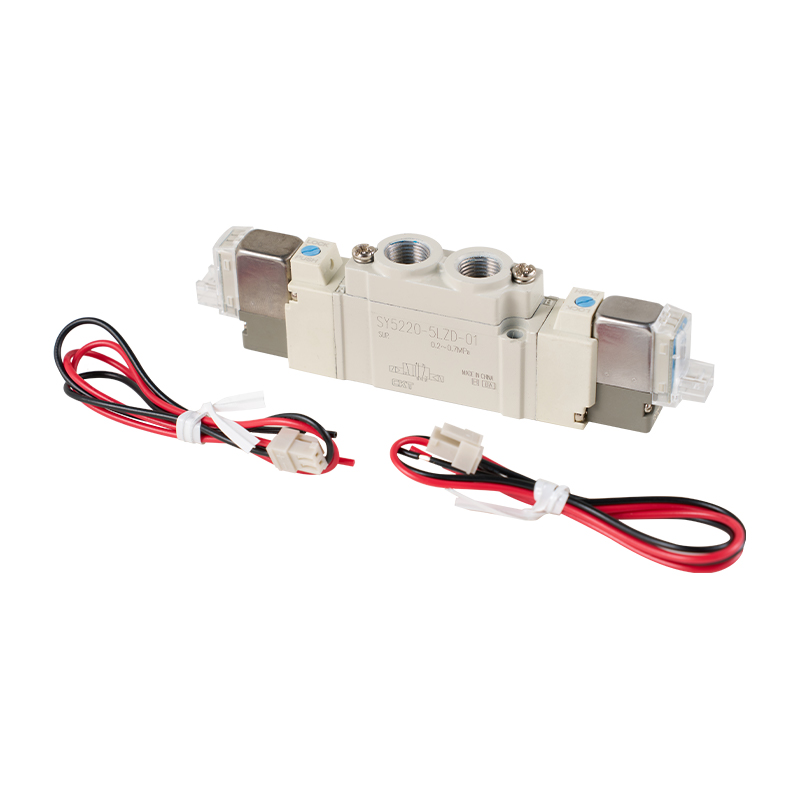

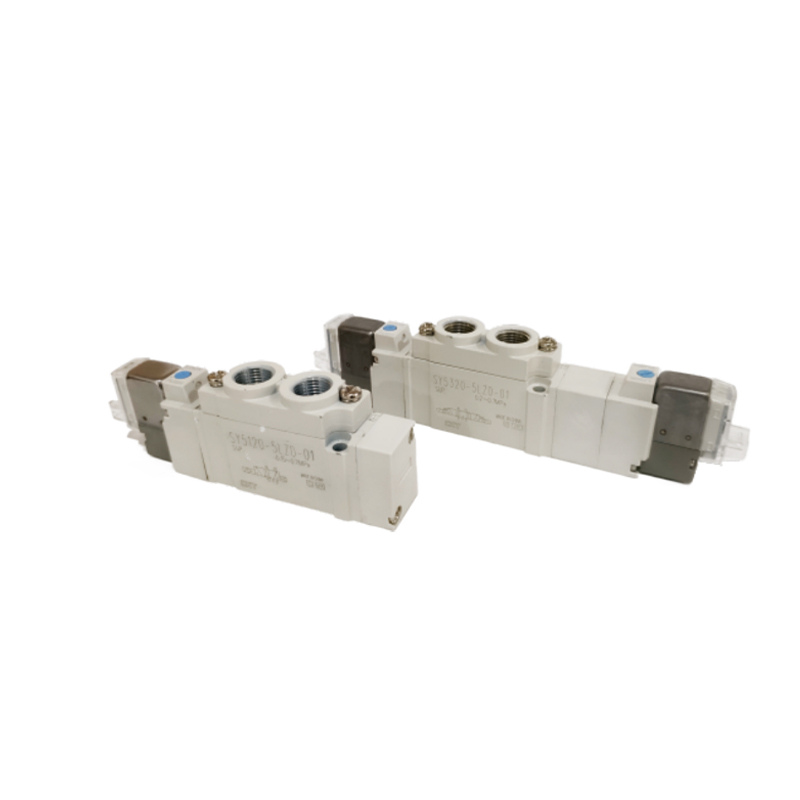

SY serije 5-smjerni elektromagnetski ventil Izravna vrsta cjevovoda/Jedna vrsta

SY serije 5-smjerni elektromagnetski ventil s direktnim cjevovodom/jedan tip osnovni je aktuator prikladan za pneumatske upravljačke sustave. Usvaja monolitni dizajn strukture, podržava izravno spajanje cijevi i pojednostavljuje proces instalacije i konfiguracije sustava.

Glavne karakteristike:
Kompaktna arhitektura i fleksibilno proširenje: Njegova minijaturizirana fizička struktura značajno štedi prostor za opremu, a njegova modularna struktura podržava brzu kombinaciju sa standardnom bazom, što olakšava izgradnju centraliziranog upravljačkog integriranog sustava otoka ventila.

Učinkovite karakteristike prijenosa tekućine: unutarnji kanal protoka topološki je optimiziran za učinkovito suzbijanje gubitka energije pod pritiskom, poboljšanje učinkovitosti srednjeg protoka i smanjenje ukupne razine potrošnje energije sustava.

Raznovrsna konfiguracijska rješenja sučelja: Omogućuje dva standardna oblika sučelja: navojnu vezu i brzi dodatak, koji se može prilagoditi zahtjevima za povezivanje cjevovoda u različitim radnim uvjetima i poboljšati kompatibilnost postavljanja na licu mjesta.

E-pošta: manager@cktworld.com
Preuzmi
PREV:Nema prethodnog članka
SLJEDEĆI:35 serije 3-smjerni elektromagnetski ventil izravnog djelovanja MAC ventil
  • serije SY3000 SY5000 SY7000
    Korištenje tekućina Atmosfera
    Tip internog pilota
    Raspon radnog tlaka
    MPa     		Jednostruka električna kontrola s 2 položaja 0,15~0,7
    Dvostruka električna kontrola s 2 položaja 0,1~0,7
    Temperatura okoline i temperatura medija ℃ -10~50 (ali ne smrznuto)
    Maksimalna radna frekvencija Hz Jednostruka električna kontrola s 2 položaja, double electric control 10 5 5 5
    3-položaj 3 3 3 3
    Ručni način rada Tipkalo bez zaključavanja, rotirajući tip zaključavanja s rotirajućim pritiskom alata prema dolje, rotirajući tip zaključavanja s ručnim pritiskom prema dolje
    Metoda odzračivanja pilot ventila Centralizirano odzračivanje glavnih i pilot ventila
    Opskrba uljem br
    Montažni položaj sloboda
    brte) Shock/vibration resistance m/s² 150/30
    Zaštitna konstrukcija Otporan na prašinu (IP65 za tip DIN utičnice i tip konektora M8)
    brte) Impact resistance: In the falling type impact testing machine, along the main spool and the moving core of the axial direction and perpendicular to the axial direction, in the energised and non-energised conditions, each do a test, there is no malfunction (for the initial value).
    Otpornost na vibracije: Uzduž aksijalnog smjera kalema glavnog ventila i pokretne željezne jezgre i okomito na aksijalni smjer, u svakom stanju pod naponom i bez napona, ispitivanje vibracija provodi se u skladu s 45~2000Hz, i nema kvara (za početnu vrijednost).

  • Specifikacije solenoida
    Nazivni napon svitka V DC 24, 12.
    AC50% oHz 220
    Dopuštena fluktuacija napona
    Potrošnja energije W DG Standardno 0.35 {with lamp: 0.4 (DIN socket type with lamp 0.45)}
    S krugom za uštedu energije 0,1((sa svjetlom)
    ※Prividna snaga VA AC 220V
    [230V]     		1.30 (sa svjetlima: 1.34)
    [1,42 (sa svjetlima: 1,46]     		1,27 (sa svjetlima: 1,46)
    [1,39 (sa svjetlima: 1,60)]
    Zaštitni krug od prenapona Dioda (tip DIN utičnice, nepolarizirani tip kao promjenjivi otpornik)
    Svjetlosni indikator LED (neon za DIN utičnicu tipa AC)
    Vrijeme odziva
    SY3000 SY5000 SY7000
    Funkcija Vrijeme odziva ms (pri 0,5 MPa) Funkcija Vrijeme odziva ms (pri 0,5 MPa) Funkcija Vrijeme odziva ms (pri 0,5 MPa)
    Nema indikatorskih lampica i prenapona
    Zaštitni krugovi     		Nema indikatorskih lampica i prenapona
    Zaštitni krugovi     		Nema indikatorskih lampica i prenapona
    Zaštitni krugovi
    Jednostruka električna kontrola s 2 položaja Manje od 12 Jednostruka električna kontrola s 2 položaja Manje od 19 Jednostruka električna kontrola s 2 položaja Manje od 31
    Dvostruka električna kontrola s 2 položaja Manje od 10 Dvostruka električna kontrola s 2 položaja Manje od 18 Dvostruka električna kontrola s 2 položaja Manje od 27A
    Karakteristike protoka/tablice masa
    Model /Serija SY3000
    Ventil
    Modeli     		Funkcija Kalibar prijemnika Karakteristike protoka Kvaliteta g
    1、5.3
    P.EA.EB)     		4、2
    (A、B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) Izravno
    Izlaz     		L-oblik,
    M-oblik
    Utičnica     		W-oblik
    M8
    Uklapanje
    C[dm³
    s bar)]     		b Cv C[dm³
    s bar)]
    SY3□20
    -□-M5     		2-bitninini Jednostruka električna kontrola
    Dvostruka električna kontrola     		0.61 0.44 0.16 0.64 51 53 57
    68 74 82
    Model / Serija SY5000
    Ventil
    Modeli     		Funkcija Kalibar prijemnika Karakteristike protoka Kvaliteta g
    1、5.3
    P.EA.EB)     		4、2
    (A、B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) Izravno
    Izlaz     		L-oblik,
    M-oblik
    Utičnica     		W-oblik
    M8
    Uklapanje
    C[dm³
    s bar)]     		b Cv C[dm³
    s bar)]
    SY5□20
    -□-01     		2-bitninini Jednostruka električna kontrola
    Dvostruka električna kontrola     		1.9 0.35 0.49 2.4 70 72 93 76
    88 93 135 101
    Model /Serija SY7000
    Ventil
    Modeli     		Funkcija Kalibar prijemnika Karakteristike protoka Kvaliteta g
    1、5.3
    P.EA.EB)     		4、2
    (A、B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) Izravno
    Izlaz     		L-oblik,
    M-oblik
    Utičnica     		W-oblik
    M8
    Uklapanje
    C[dm³
    s bar)]     		b Cv C[dm³
    s bar)]
    SY7□20
    -□-02     		2-bitninini Jednostruka električna kontrola
    Dvostruka električna kontrola     		4.1 0.23 0.93 3.3 101 104 125 108
    120 125 167 133

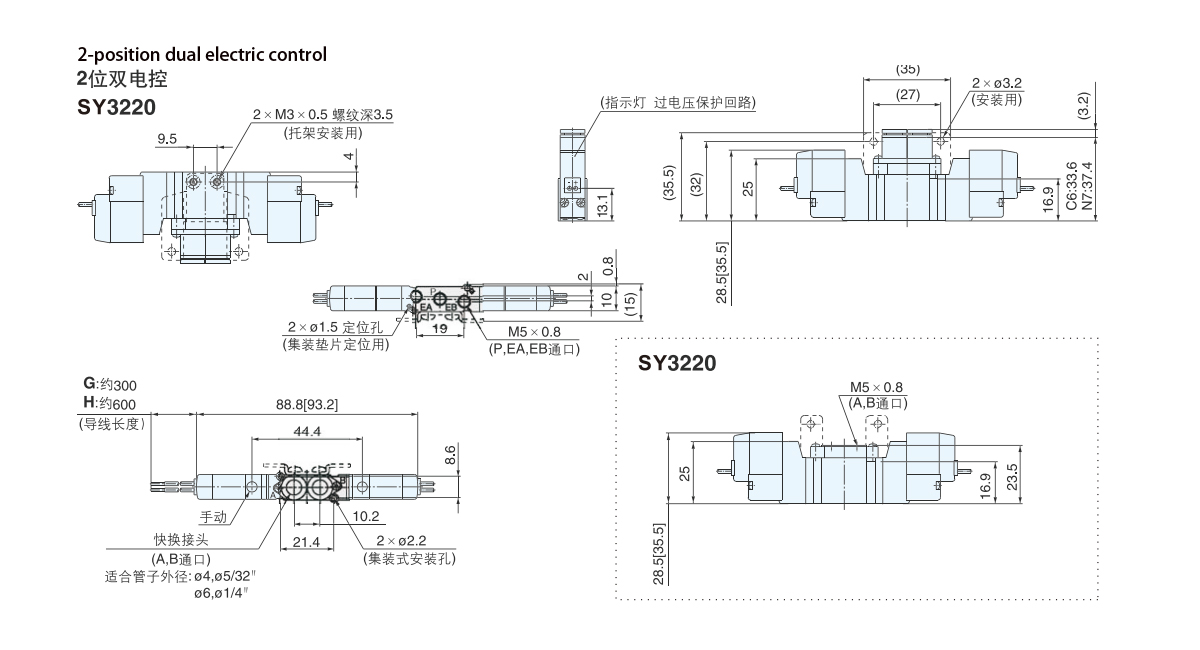

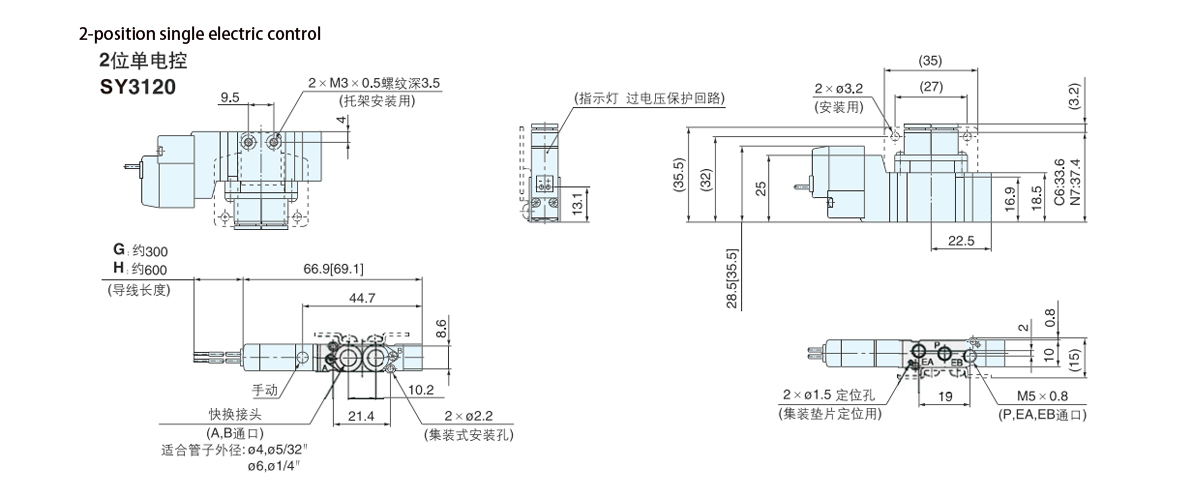

  • Vanjske dimenzije serije SY3000

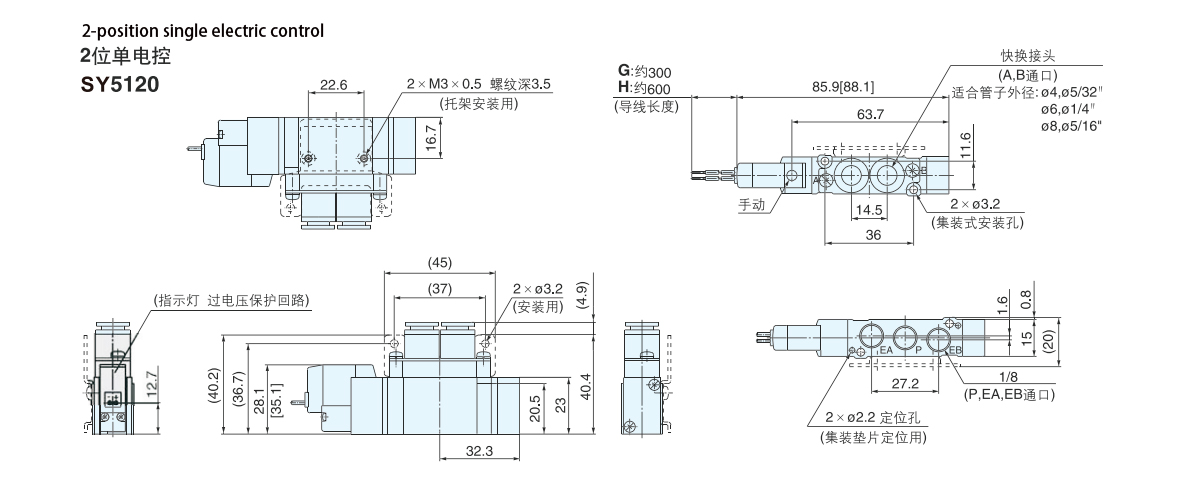

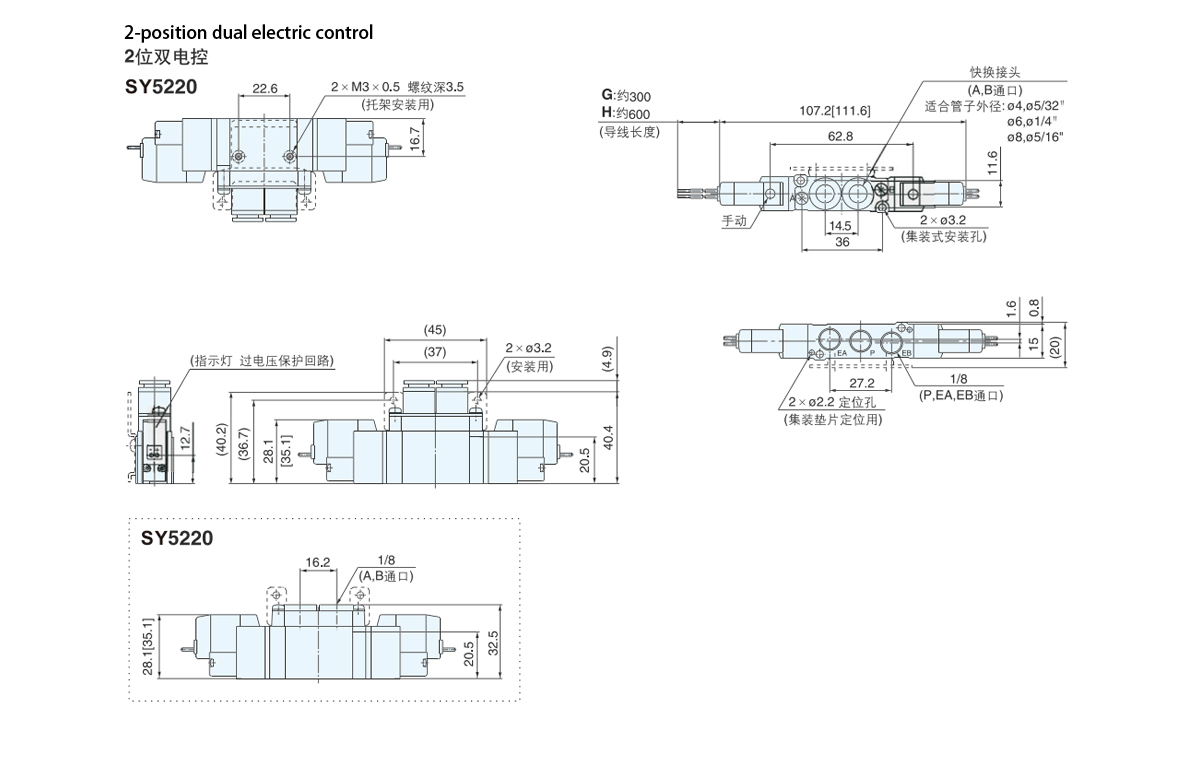

    Vanjske dimenzije serije SY5000

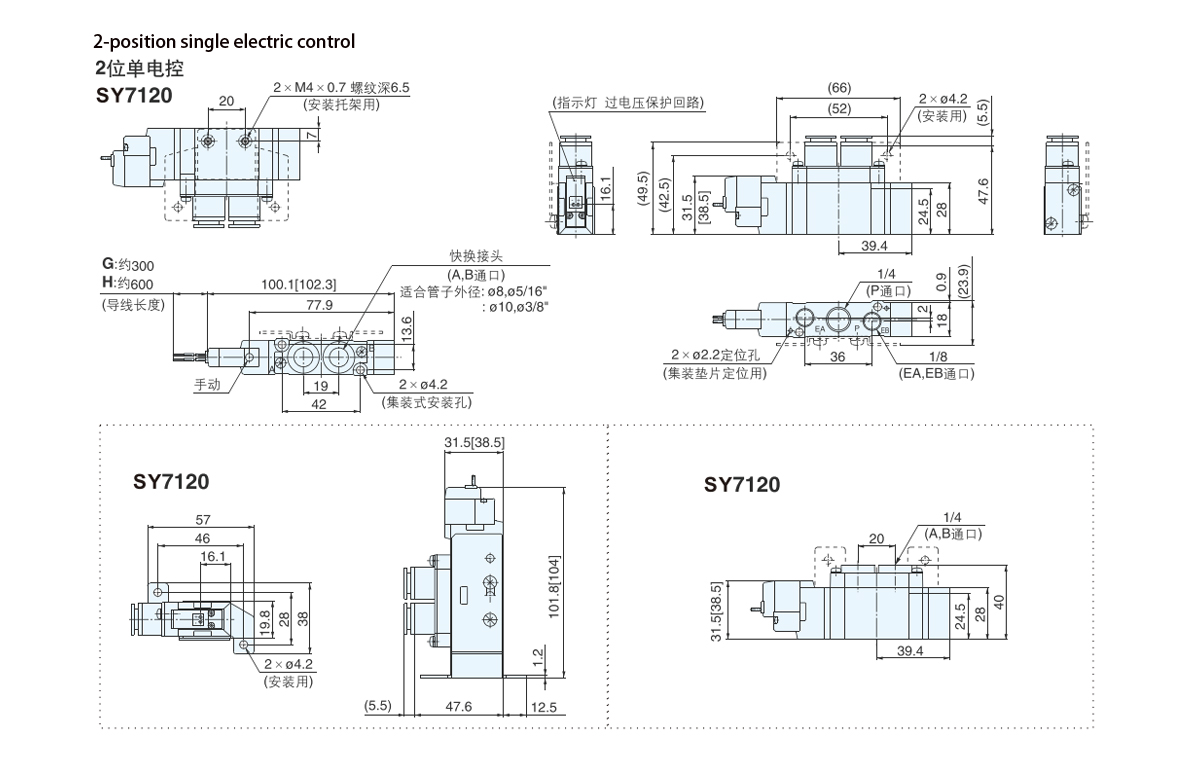

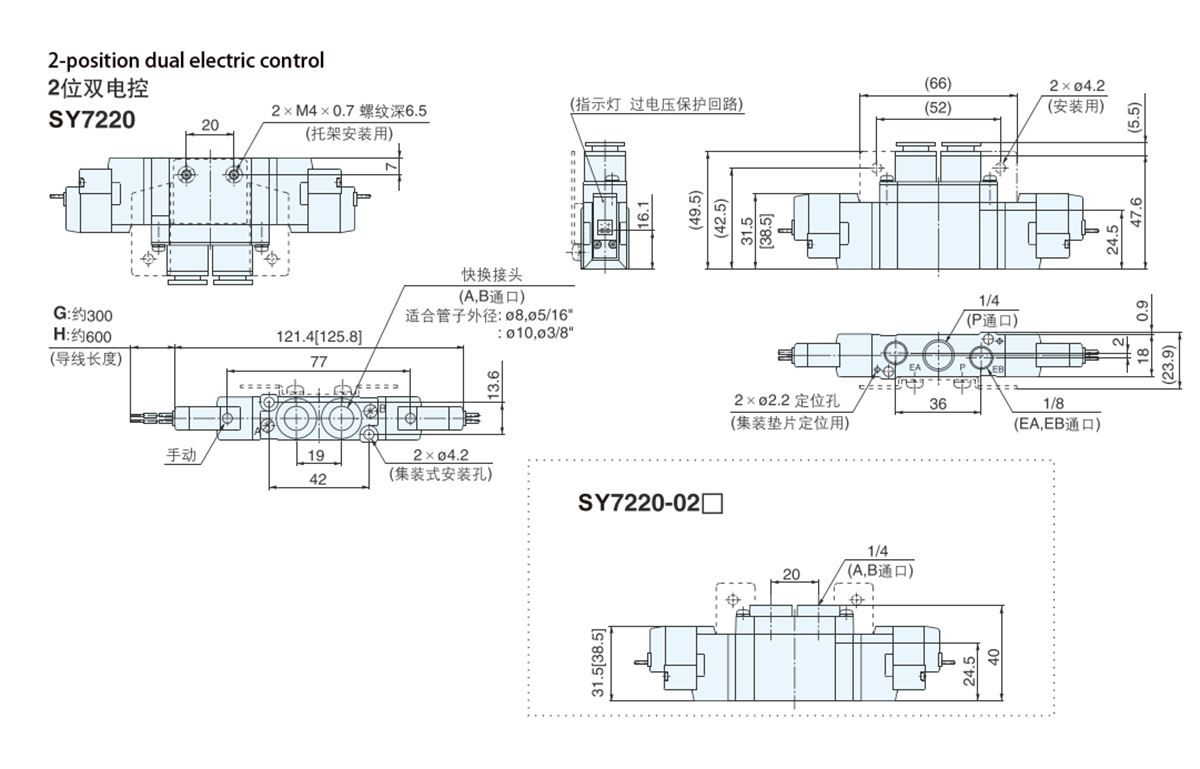

    Vanjske dimenzije serije SY7000
