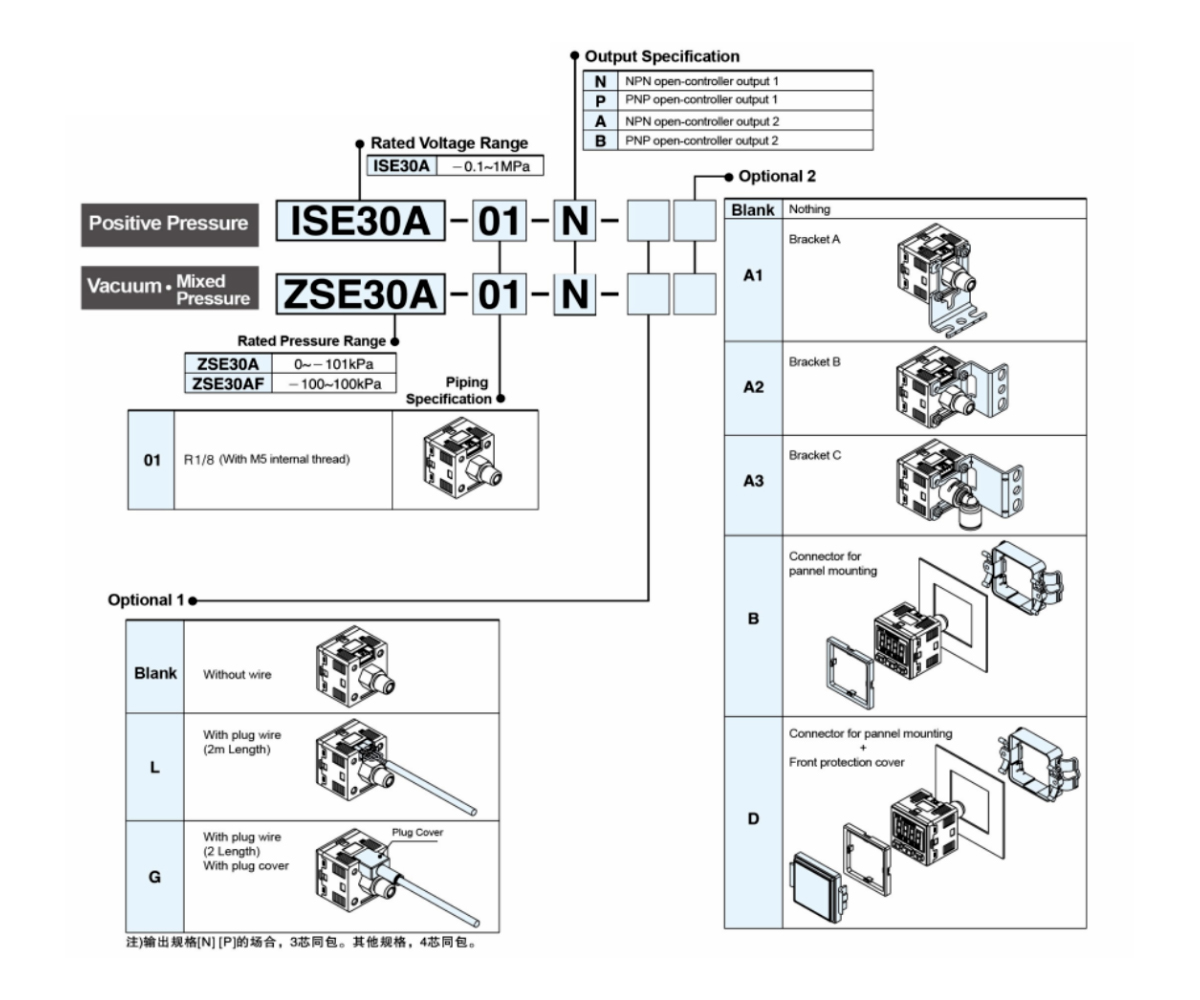

| Model | ZSE30AF
(Mješoviti pritisak) | ZSE30A (Vakuumski tlak) | ISE30A
(Pozitivan pritisak) |
| Nazivni raspon pritiska | -100,0 ~ 100,0 kPa | 0~-101 kPa | 0.0~1.000 MPa |
| Postavite raspon tlaka | -101,0 ~ 101,0 kPa | -101,3 ~ 10,0 kPa | -0,100~1,000 MPa |
| Otporan na pritisak | 300 kPa | 1,5 MPa |
| tekućina | Zrak, nije korozivno, nije zapaljivo |
| Jedinica tlaka Postavljena minimalna skala | kPa | 0.1 | - |
| MPa | - | 0.001 |
| kgf/cm² | 0.001 | 0.01 |
| bar | 0.001 | 0.01 |
| psi | 0.01 | 0.1 |
| inHg | 0.1 | - |
| mmHg | 1 | - |
| Napon | 12 do 24 V DC ±10%, vršna valovitost ispod 10% |
| Struja potrošnje | ≤40mA ispod (bez opterećenja) |

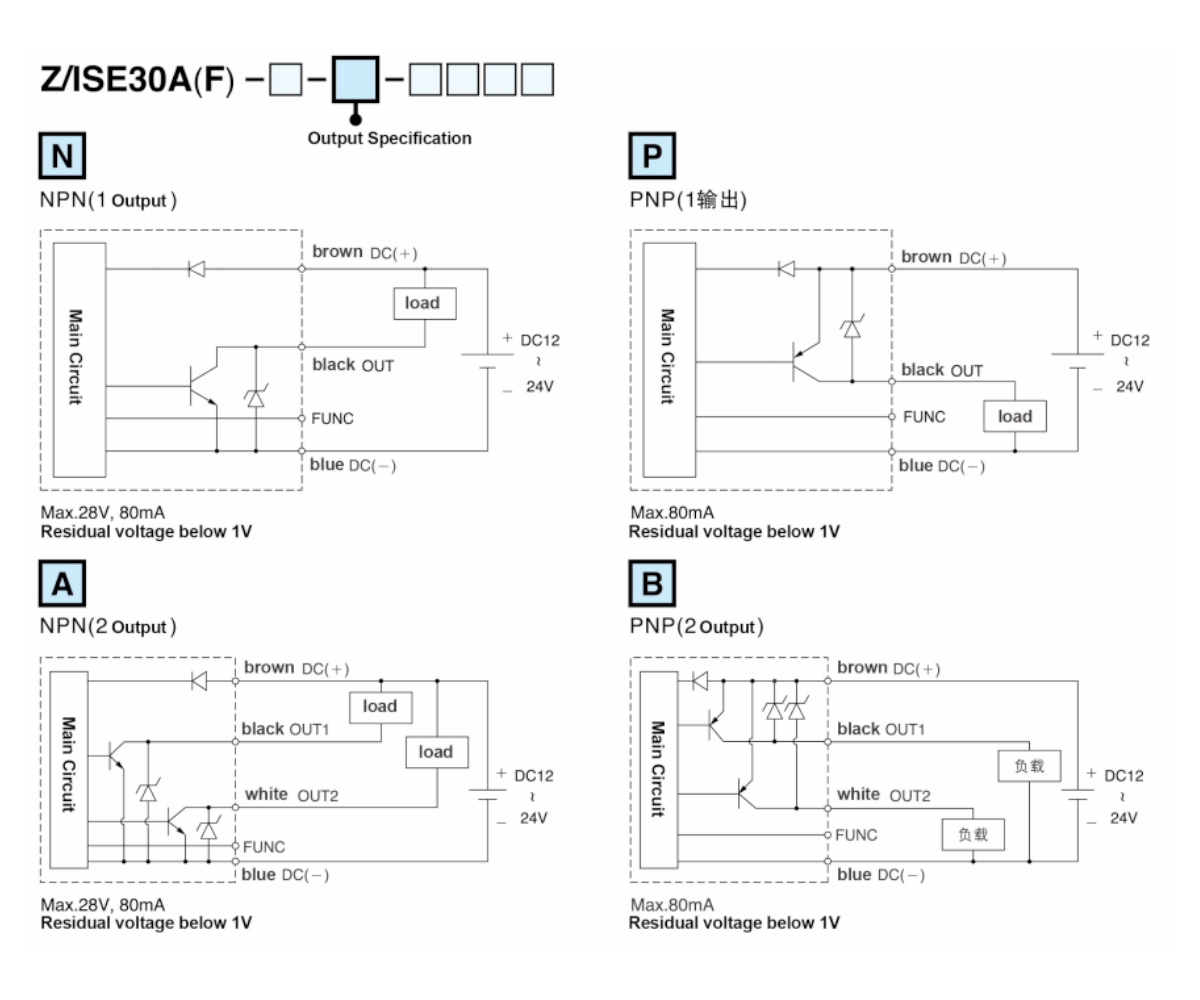

| Prebaci izlaz | 2 NPN izlaza otvorenog regulatora 2 PNP izlaza otvorenog regulatora
Maksimalna struja opterećenja: 125 mA Maksimalna struja opterećenja: 125 mA
Maks. napon napajanja: 30 VDC Maks. napon napajanja: 24 VDC
Pad unutarnjeg tlaka: 1,5 V ispod Pad unutarnjeg tlaka: 1,5 V ispod |
Točnost ponavljanja
| ±0,2%F.S. ±1 znamenka u nastavku |
| Diferencijal | Model postavljanja jedne točke | Podesivo (*1) |
| Diferencijal Mode Window |
| Način usporedbe prozora |
| Vrijeme reakcije | ≤2,5 ms (funkcija za sprječavanje pogrešnog rada: 25 ms, 100 ms, 250 ms,
500 ms, 1000 ms, 1500 ms izborno) |
| Izlazna zaštita od kratkog spoja | da |

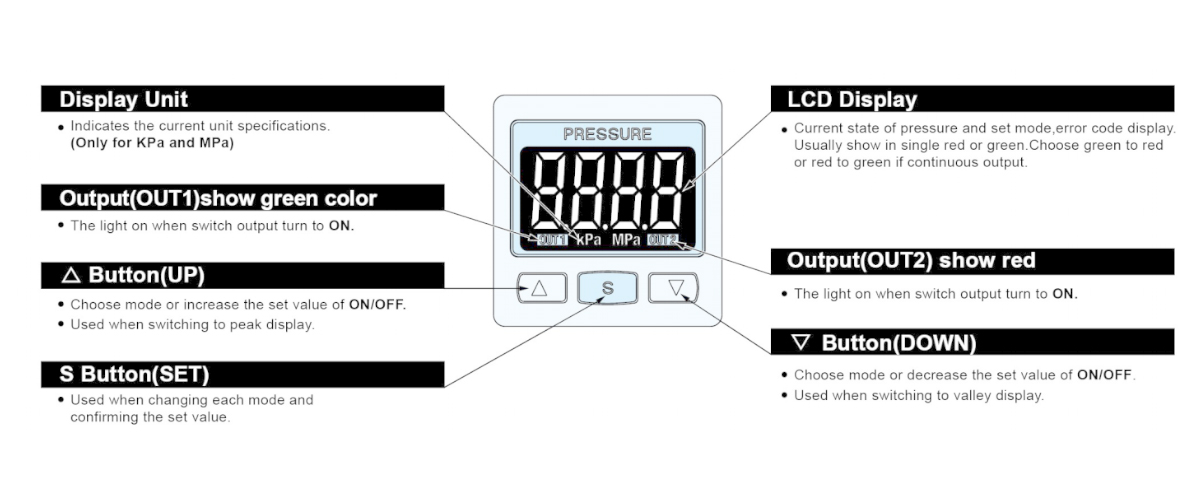

| Prikaz | Zaslon u 3 boje (crvena/zelena/narančasta) (brzina uzorkovanja: 5 puta/sekundi) |
| Prikaz Accuracy | ≤±2%F.S. ±1 znamenka (temperatura okoline: 25 ± 3 ℃) |
| Svjetlosni indikator radnje | Narančasta boja (svjetlo indikatora 1 i 2) OUT1 OUT2 |
Linearni analogni izlaz
[Izlaz napona(*2)] | Izlazni napon: 1~5V≤±2,5%F.S. (Nazivni raspon tlaka)
Linearnost: ≤±1%F.S.
Izlazna impedancija oko 1kΩ |
Linearni analogni izlaz
[Izlaz napona(*3)] | Izlazna struja: 4~20mA≤±2,5%F.S. (Nazivni raspon tlaka)
Linearnost: ≤±1%F.S.
Maksimalna impedancija opterećenja: 300Ω (napon je 12 V)
600Ω (napon je 24V)
Minimalna impedancija opterećenja: 50Ω |
Ekološki
Otporan | Razina zaštite | IP40 |
| Temperatura okoline | Radnja: 0~50 ℃, ušteda: -10~60 ℃ (bez rose ili nezamrznuto) |
| Vlažnost okoline | Akcija i ušteda: 35~85%RH (bez rose) |
| Otporan na pritisak | 1000 V AC 1 minuta (između vodova i plastične školjke) |
Otpor izolacije | 500 MΩ iznad (500 V DC) (između vodova i plastične školjke) |
| Otporan na vibracije | Kompleksna amplituda 1,5 mm, svake minute 10Hz~55Hz~10Hz, 2 sata u svakom smjeru (X,Y,Z) |
| Otporan na udarce | 100m/s²(10G)3 sata u svakom smjeru(X,Y,Z) |
| Temperaturne karakteristike | ≤±2,5%F.S. Usporedite referentnu temperaturu 25 ℃ (između 0-50 ℃) |

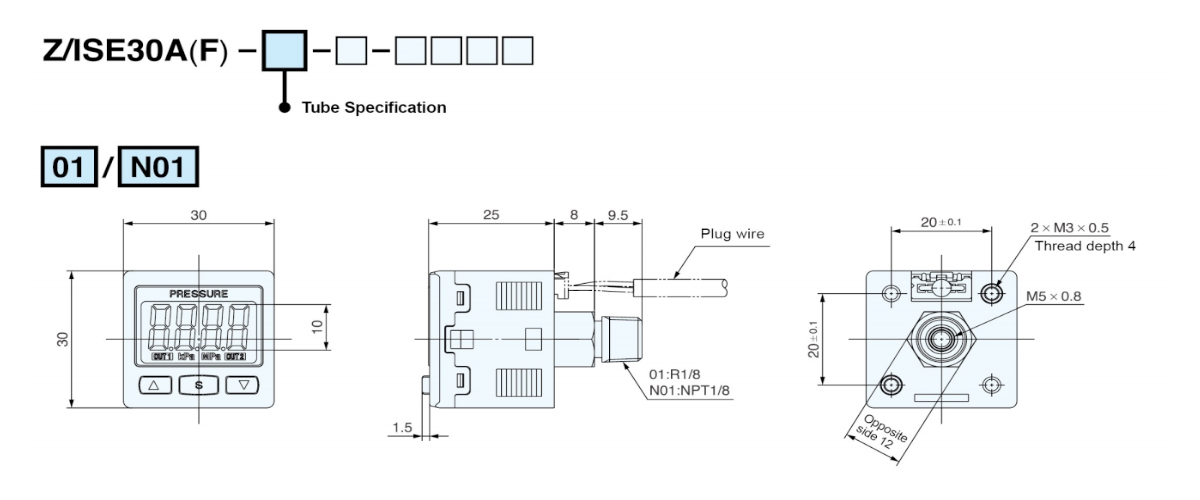

| Promjer priključka | R1M:R1/8",M5;T1M:1/8"NPT,10-32UNF;G1M:G1/8",M5 |
| Specifikacije žice | PVC žica otporna na ulje (0,15 mm²) |
| Težina | Oko 80 g (uključujući žicu od 2 metra) |
Napomena: 1. Način postavljanja jedne točke i način usporedbe prozora mogu prilagoditi odstupanje od 1-8 znamenki.
2. Prilikom odabira naponskog izlaza, nema strujnog izlaza. Može se odabrati samo jedna od dvije vrste izlaza.
3. Prilikom odabira strujnog izlaza, nema naponskog izlaza. Može se odabrati samo jedna od dvije vrste izlaza. |
