Što je zračni cilindar? Vrste, upotreba i način na koji djeluju

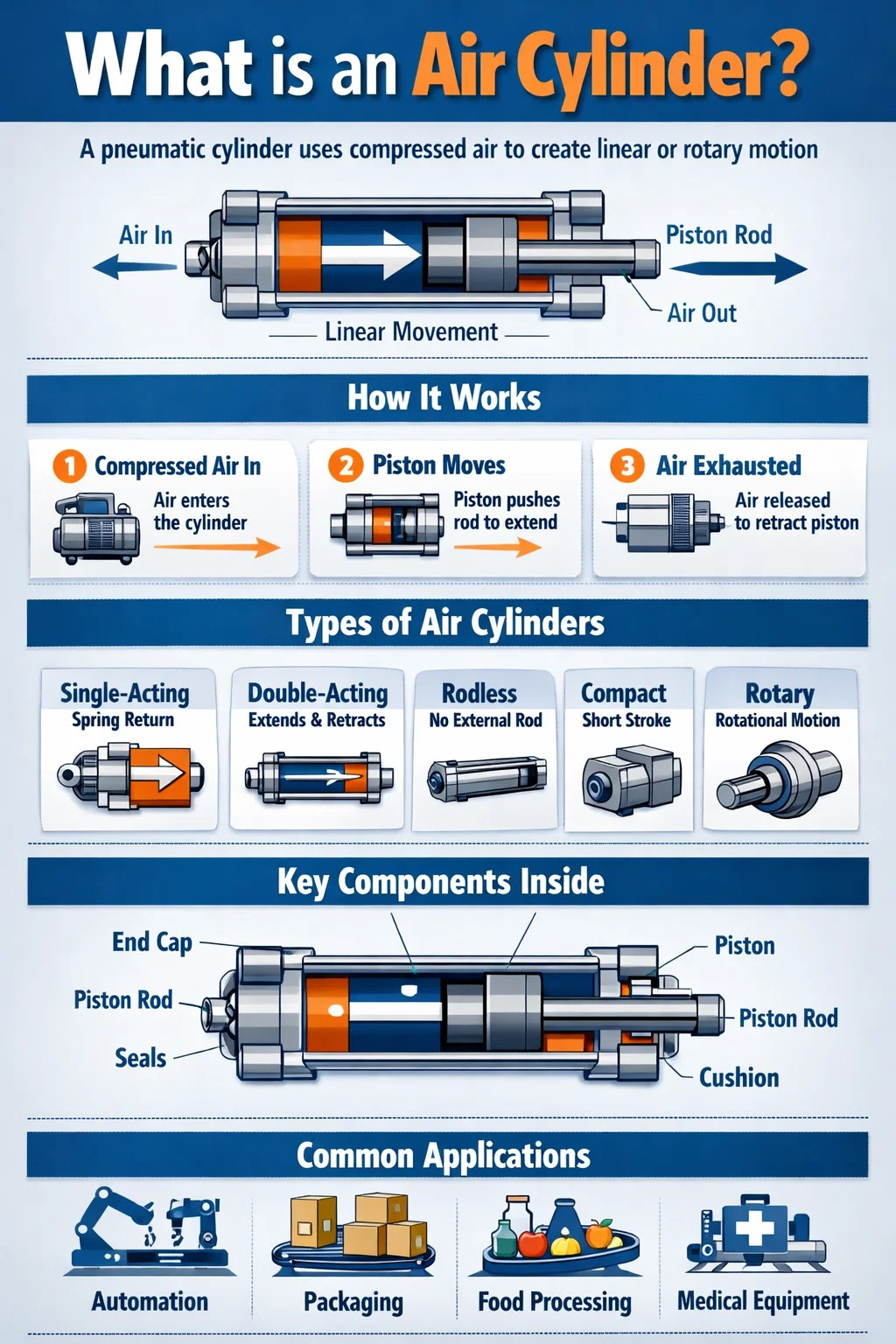

Što je zračni cilindar?

An zračni cilindar — koji se naziva i pneumatski cilindar — mehanički je uređaj koji koristi komprimirani zrak za stvaranje linearnog ili rotacijskog gibanja i sile. Pretvara potencijalnu energiju pohranjenu u zraku pod tlakom u kontrolirani mehanički rad. Jednostavnije rečeno: gurnete komprimirani zrak unutra, a cilindar gura nešto - stezaljku, prešu, ventil, vrata - s preciznom, ponovljivom količinom sile.

Zračni cilindri su među najčešće korištenim aktuatorima u industrijskoj automatizaciji. Pojavljuju se u pokretnim trakama, strojevima za pakiranje, proizvodnji automobila, preradi hrane, medicinskoj opremi i bezbrojnim drugim sustavima. Njihova popularnost dolazi od kombinacije jednostavnosti, niske cijene, velike brzine i inherentne čistoće u usporedbi s hidrauličkim alternativama.

Standardni pneumatski cilindar sastoji se od cilindrične cijevi, klipa, klipnjače, završnih kapica, brtvila i otvora za ulaz i izlaz zraka. Kada je komprimirani zrak — obično na 60 do 120 PSI (4 do 8 bara) u većini industrijskih postavki — ulazi s jedne strane klipa, stvara razliku tlaka koja pokreće klip i njegovu pričvršćenu šipku u jednom smjeru. Otpuštanje ili preusmjeravanje zraka preokreće ili povlači kretanje.

Ovaj temeljni mehanizam ostao je uglavnom nepromijenjen više od jednog stoljeća, ali je moderna proizvodnja poboljšala zračne cilindre za rad s tolerancijama mjerenim u mikrometrima, životnim vijekom ciklusa koji prelazi 20 milijuna udaraca , a vrijeme odziva samo nekoliko milisekundi.

Kako radi zračni cilindar: osnovna mehanika

Razumijevanje načina na koji pneumatski cilindar radi zahtijeva promatranje tlaka, površine i sile zajedno. Izlazna sila koju proizvodi cilindar određena je jednostavnom formulom:

Sila (F) = Tlak (P) × Površina (A)

Na primjer, cilindar s promjerom provrta od 50 mm ima površinu klipa od približno 19,6 cm². Pri opskrbnom tlaku od 6 bara (87 PSI), proizvodi teoretsku potisnu silu od otprilike 1178 Newtona (oko 265 lbf) . Sila u stvarnom svijetu nešto je manja zbog otpora trenja i brtvljenja, obično oko 80–90% teorijske vrijednosti.

Rad korak po korak

1. Kompresor stvara i skladišti komprimirani zrak u spremniku spremnika.
2. Smjerni regulacijski ventil (obično ventil 4/2 ili 5/2) usmjerava zrak u odgovarajući priključak na cilindru.
3. Komprimirani zrak ulazi u komoru cilindra i pritišće čelo klipa.
4. Klip se pomiče, potiskujući šipku prema van (ekstenzijski hod).
5. Ventil se prebacuje, šalje zrak na suprotnu stranu i ispuhuje prvu komoru.
6. Klip se povlači natrag u početni položaj.

Brzina se kontrolira ventilima za kontrolu protoka (koji se nazivaju i igličasti ventili ili prigušni ventili), koji ograničavaju koliko brzo zrak može ući ili ispuhati iz komore cilindra. Značajke amortizacije ugrađene u završne kapice usporavaju klip pri kraju hoda kako bi se spriječilo oštećenje od udarca — što je važno uzeti u obzir kada su opterećenja teška ili hodovi dugi.

Vrste zračnih cilindara i njihove razlike

Nisu svi pneumatski cilindri isti. Tip odabran za bilo koju primjenu ovisi o potrebnom kretanju, raspoloživom prostoru, karakteristikama opterećenja i uvjetima okoline. Ovo su najčešće korištene kategorije:

Jednoradni cilindri

Cilindar s jednostrukim djelovanjem koristi komprimirani zrak za pomicanje klipa samo u jednom smjeru. Povratno kretanje ostvaruje unutarnja opruga ili vanjski teret (gravitacija, na primjer). Ovi cilindri imaju samo jedan otvor za zrak. Jednostavniji su, koriste manje zraka po ciklusu i idealni su za stezanje, utiskivanje i držanje gdje je radna sila potrebna samo u jednom smjeru. Uobičajene veličine provrta kreću se od 8 mm do 100 mm , s duljinom hoda obično do 200 mm zbog ograničenja opruge.

Cilindri s dvostrukim djelovanjem

Najrašireniji tip u industrijskoj automatizaciji. Cilindar s dvostrukim djelovanjem koristi komprimirani zrak i za izvlačenje i za uvlačenje. Dva otvora za zrak — po jedan sa svake strane klipa — omogućuju neovisnu kontrolu svakog smjera. To osigurava snažnu silu u oba smjera, što ga čini prikladnim za guranje, povlačenje, podizanje, prešanje i bilo koju primjenu koja zahtijeva aktivnu kontrolu povratnog hoda. Veličine provrta mogu varirati od 6 mm do preko 500 mm , a potezi se mogu protezati do nekoliko metara u specijaliziranim izvedbama.

Cilindri bez poluge

Umjesto konvencionalne klipnjače koja se proteže s jednog kraja, cilindar bez klipnjače prenosi gibanje kroz mehaničku ili magnetsku spojku duž vanjske strane cijevi cilindra. Ovaj dizajn zahtijeva otprilike pola dužine instalacije konvencionalnog cilindra za isti hod, što ga čini vrijednim u skučenim prostorima. Cilindri bez poluge uobičajeni su u sustavima za podizanje i postavljanje, automatizaciji portala i kliznim stolovima.

Kompaktni i kratkohodni cilindri

Također se nazivaju ravni cilindri ili cilindri za palačinke, dizajnirani su za vrlo kratke hodove - često 1 mm do 50 mm — u ograničenim prostorima. Njihov oblik niskog profila čini ih omiljenim u proizvodnji elektronike, rukovanju tiskanim pločama i sastavljanju medicinskih uređaja gdje je prostor na prvom mjestu.

Rotacijski aktuatori

Dok većina ljudi povezuje zračne cilindre s linearnim gibanjem, rotacijski pneumatski aktuatori pretvaraju komprimirani zrak u kutno kretanje. Koriste se za okretanje ventila, pozicioniranje dijelova ili pogon indeksnih stolova. Uobičajeni kutovi rotacije su 90°, 180° i 270° , iako postoje i verzije s kontinuiranom rotacijom.

Tandem cilindri

Dva cilindra spojena u seriju dijele istu klipnjaču. Ova konfiguracija otprilike udvostručuje izlaznu silu bez povećanja promjera provrta — korisno kada je potrebna velika sila, ali je promjer instalacije ograničen.

Cilindri s više položaja

Standardni cilindri nude dva položaja: potpuno izvučen i potpuno uvučen. Cilindri s više položaja (ili više stupnjeva) kombiniraju dva ili više cilindara kako bi se postigla tri ili četiri diskretna položaja duž hoda. Ovo je korisno za operacije indeksiranja, pozicioniranja dijelova i montaže koje zahtijevaju više točaka zaustavljanja bez servo kontrole.

Ključne komponente unutar pneumatskog cilindra

Svaki zračni cilindar - bez obzira na vrstu ili veličinu - izgrađen je od nekoliko kritičnih komponenti. Razumijevanje ovih dijelova pomaže pri specificiranju, održavanju ili rješavanju problema s cilindrom na terenu.

• Cijev (cijev cilindra): Glavno tijelo koje sadrži klip i vodi njegovo kretanje. Obično se izrađuju od aluminijske legure, nehrđajućeg čelika ili cijevi od ugljičnog čelika s precizno brušenom unutarnjom površinom. Hrapavost površine obično se održava na Ra 0,4–0,8 µm kako bi se smanjilo trošenje brtve.
• Klip: Komponenta u obliku diska koja odvaja dvije zračne komore unutar cijevi. Prenosi pneumatski pritisak u mehaničku silu na šipku. Klipovi nose O-prsten ili usne brtve za sprječavanje curenja zraka između komora.
• klipnjača: Precizno brušena čelična osovina (često kromirana ili tvrdo anodizirana) pričvršćena na klip i proteže se kroz jedan ili oba završna poklopca. Promjer štapa je dimenzioniran da izdrži izvijanje pod tlačnim opterećenjem - obično se koristi Eulerova formula za izvijanje stupa za dulje udarce.
• Završne kapice (glava i kapa): Zatvorite dva kraja bačve. Završna kapica (glava) na strani šipke sadrži brtvu šipke i brtvu brisača. Završna kapica (kapa) sa slijepe strane može uključivati ​​jastuke i otvore za zrak.
• Brtve: Možda najkritičnije komponente za održavanje. Brtve klipa sprječavaju curenje kroz komoru; brtve šipki sprječavaju vanjsko curenje; brtve brisača (također nazvane brtve za struganje) sprječavaju ulazak prašine i onečišćenja. Uobičajeni brtveni materijali uključuju NBR (nitril), poliuretan, PTFE i viton — svaki je prikladan za različite temperaturne raspone i medije.
• Ventili jastuka: Podesivi igličasti ventili ugrađeni u završne poklopce koji hvataju mali zračni džep ispred klipa blizu kraja hoda, postupno ga usporavajući. Bez amortizacije, cilindri koji rade velikom brzinom s velikim opterećenjem mogu generirati prekomjerne udarne sile 10 kN , uzrokujući prerano trošenje ili oštećenje strukture.
• Ležaj šipke (čahura): Nosiva površina s niskim trenjem u čepu glave koja vodi šipku i apsorbira bočna opterećenja. Često se izrađuju od sinterirane bronce ili samopodmazujućih polimera tipa IGUS.
• Senzori položaja / magnetski prekidači: Mnogi cilindri imaju vanjski utor za montiranje reed prekidača ili Hallovih senzora koji otkrivaju magnet ugrađen u klip. Oni daju povratnu informaciju o položaju - potpuno izvučeni ili potpuno uvučeni signali - bez ikakvog prodiranja u tijelo cilindra.

Ključne specifikacije koje treba razumjeti pri odabiru zračnog cilindra

Odabir pravog pneumatskog cilindra za određenu primjenu mnogo je nijansiraniji nego što se na prvi pogled čini. Pogrešna specifikacija može rezultirati nedovoljnom snagom, preranim kvarom brtve, izvijanjem šipke ili kratkim vremenima ciklusa. Ovo su parametri koji su najvažniji:

Promjer provrta

Unutarnji promjer cijevi. Ovo je primarna determinanta izlazne sile. Standardne veličine provrta slijede ISO 6432 (za promjere provrta 8–25 mm) i ISO 15552 (za 32–320 mm). Uobičajene veličine uključuju 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160 i 200 mm. Veći provrt znači veću silu pri istom tlaku, ali i veću potrošnju zraka po ciklusu.

Duljina hoda

Ukupna udaljenost klipnjače od potpuno uvučene do potpuno izvučene. Standardni potezi često su dostupni u koracima od 25 mm, iako su prilagođene duljine uobičajene. Duži hodovi povećavaju rizik od izvijanja šipke i zahtijevaju provjeru nosivosti izvijanja cilindra u odnosu na primijenjenu silu pritiska.

Radni tlak

Većina industrijskih pneumatskih cilindara je ocijenjena za 1 do 10 bara (14,5 do 145 PSI) radni tlak. Najčešći dovod zraka u biljku je 6-7 bara. Prije ugradnje uvijek provjerite maksimalni radni tlak boce — prekoračenje može puknuti brtve ili deformirati završne kapice.

Promjer šipke i otpornost na izvijanje

Za tlačna (gurajuća) opterećenja, šipka se mora provjeriti na izvijanje, posebno na dugim hodovima. Sigurno tlačno opterećenje ovisi o promjeru šipke, slobodnoj duljini izvijanja i konfiguraciji montaže. Cilindar sa šipkom od 20 mm na slobodnoj duljini od 800 mm može se sigurno rukovati samo 3–4 kN u kompresiji - znatno manje od njegove teorijske sile klipa.

Radna temperatura

Standardni cilindri s NBR brtvama rade između -20°C i 80°C . Za više temperature (do 200°C), potrebne su Viton ili PTFE brtve. Varijante za hranu i čiste sobe koriste posebne materijale i površinske tretmane kako bi zadovoljili sanitarne standarde i standarde kontaminacije.

Stil montaže

Način na koji je cilindar montiran na okvir stroja ima značajne implikacije na raspodjelu opterećenja i poravnanje. Uobičajeni stilovi montaže uključuju:

• Montaža stopala/prirubnice: Čvrsta, fiksna montaža. Najbolje za čista linearna opterećenja bez kutnih varijacija.
• Clevis nosač (stražnji zglob): Omogućuje okretanje cilindra, prilagođavajući opterećenja koja mijenjaju kut tijekom hoda.
• Nosač osovine: Zakretanje sa strane, pogodno za teške primjene sa značajnim kutnim pomicanjem.
• Priključci na kraju šipke: Sferne ušice šipke ili završeci šipke sa klivom na vrhu omogućuju kutno poravnanje na točki spajanja opterećenja.

Gdje se koriste zračni cilindri: primjene u stvarnom svijetu

Pneumatski cilindri pojavljuju se u gotovo svakoj industriji koja uključuje automatizirano kretanje. Njihova brzina, jednostavnost i čistoća (ispušni zrak je samo zrak, a ne ulje) čine ih pokretačima izbora u bezbrojnim okruženjima.

Automatizacija proizvodnje i montaže

U automobilskim pogonima pneumatski cilindri pokreću robotske uređaje za zavarivanje, stezaljke dijelova, alate za prešanje i skretnike pokretnih traka. Jedna montažna linija može sadržavati stotine do tisuće zračnih cilindara koji rade brzinom ciklusa od 30 do 120 ciklusa u minuti . Ponovljivost pneumatskog pozicioniranja — s krajnjim položajima tvrdog zaustavljanja — čini ih pouzdanima za proizvodnju velikih količina.

Strojevi za pakiranje

Strojevi za punjenje, glave za zatvaranje, aplikatori naljepnica, uređaji za podizanje kartona i zatvarači kutija ovise o pneumatskim cilindrima za brzo, ponovljivo kretanje. Linija za punjenje koja radi brzinom od 600 boca u minuti okretat će svoj cilindar za punjenje 10 puta u sekundi — postavljajući ekstremne zahtjeve za vijek trajanja brtve i vrijeme odziva ventila.

Prerada hrane i pića

Cilindri od nehrđajućeg čelika s brtvama sukladno FDA-i koriste se u porcioniranju mesa, pekarskim strojevima, preradi mliječnih proizvoda i sortiranju povrća. Sposobnost ispiranja opreme vodom i sredstvima za čišćenje bez oštećenja aktuatora ključna je prednost u odnosu na hidrauličke alternative u ovom okruženju.

Medicinska i farmaceutska oprema

Cilindri kompatibilni s čistim sobama izrađeni od anodiziranog aluminija ili nehrđajućeg čelika s brtvama s niskim ispuštanjem plina pojavljuju se u strojevima za prešanje tableta, opremi za punjenje štrcaljki i dijagnostičkim analizatorima. Ovi cilindri moraju zadovoljiti stroge standarde kontaminacije i često rade s njima zrak kvalitete instrumenta filtriran na 0,01 µm .

Građevinska i teška oprema

Dok veliki građevinski strojevi prvenstveno koriste hidrauličke cilindre zbog svog superiornog omjera sile i veličine, pneumatski cilindri pojavljuju se u zračnim kočnicama za kamione i vlakove, pneumatskim čekićima, alatima za zakivanje i mehanizmima za upravljanje vratima. Komprimirani zrak od 8-10 bara može stvoriti sile kočenja dovoljne da pouzdano zaustave zglobni kamion od 40 tona u mokrim i prašnjavim uvjetima.

Ispis i rukovanje papirom

Mrežni ofsetni strojevi, preše s uvlačenjem listova i strojevi za pretvorbu papira koriste pneumatske cilindre za podešavanje valjka za stiskanje, ubacivanje/isključivanje otiska, kontrolu fontane tinte i mehanizme za hvatanje. Brzina pneumatskog pokretanja odgovara velikim brzinama rada modernih preša — neke rade i preko 15 000 listova na sat .

Poljoprivredni strojevi

Sadilice, prskalice i oprema za žetvu koriste zračne cilindre za isključivanje doziranja sjemena, preklapanje kraka za prskanje i kontrolu stražnjih vrata. Robusnost u vanjskim okruženjima s prašinom, blatom i promjenama temperature od -30°C u zimskom skladištenju do 50°C u ljetnom radu na polju ključni je zahtjev za poljoprivredne pneumatske komponente.

Zračni cilindri naspram hidrauličkih cilindara naspram električnih aktuatora

Kada inženjeri odaberu vrstu aktuatora, uspoređuju pneumatske cilindre s dvije glavne alternative: hidrauličnim cilindrima i električnim aktuatorima (linijski stupnjevi pogonjeni servo ili koračnim pogonom). Svaka tehnologija ima svoju posebnu prednost.

Energetska učinkovitost pneumatskih sustava — često citirana oko 10-15% ukupno kada se uzme u obzir neučinkovitost kompresora, gubici distribucije i gubici ispušnih plinova — njihova je najznačajnija slabost u kontekstu moderne energetski osviještene proizvodnje. Međutim, niska jedinična cijena, pouzdanost i široko rasprostranjena dostupnost infrastrukture komprimiranog zraka u postrojenjima i dalje čine pneumatske cilindre praktičnom zadanom za aplikacije velikih brzina i umjerene sile.

Električni aktuatori su sve konkurentniji za aplikacije koje zahtijevaju precizno srednje pozicioniranje, kontrolu sile ili programibilne profile gibanja — mogućnosti koje standardni pneumatski cilindri ne mogu zadovoljiti bez dodavanja proporcionalnih ventila i povratnih senzora, što značajno povećava složenost i cijenu.

Pneumatski krug: Kako se zračni cilindri povezuju sa sustavom

Zračni cilindar je samo jedan dio pneumatskog kruga. Da bi ispravno funkcionirao, potreban mu je pravilno dizajniran sustav oko njega. Razumijevanje potpornih komponenti ključno je za svakoga tko specificira ili održava pneumatske sustave.

Jedinica za pripremu zraka (FRL)

FRL jedinica — Filter, Regulator, Lubricator — kondicionira komprimirani zrak prije nego što stigne do cilindra. Filter uklanja čestice i vlagu; regulator postavlja radni tlak; podmazivač (danas se rjeđe koristi s modernim samopodmazujućim brtvama) dodaje finu uljnu maglu za zaštitu unutarnjih komponenti. Rad cilindra s prljavim, mokrim ili neispravno stlačenim zrakom primarni je uzrok prijevremenog kvara brtve.

Upravljački ventili

Smjerni ventili s elektromagnetskim upravljanjem — obično Konfiguracije 5/2 ili 5/3 — kontrolirati koji priključak cilindra s dvostrukim djelovanjem prima dovodni zrak, a koji ispuh. Vremena odziva od 5–15 milisekundi tipični su za standardne solenoidne ventile. Prijave velike brzine mogu koristiti ventile s upravljačkim ili tanjirastim ventilima za brže prebacivanje.

Ventili za kontrolu protoka

Mjerne kontrole protoka standardni su pristup za regulaciju brzine u pneumatskim cilindrima. Oni ograničavaju protok ispušnih plinova koji napuštaju cilindar, što stvara protutlak koji ublažava i kontrolira brzinu klipa. Meter-in (ograničavanje opskrbe) koristi se u određenim situacijama, ali može uzrokovati nedosljednu brzinu s različitim opterećenjima.

Regulatori tlaka i sigurnosni ventili

Individualni regulatori na mjestu uporabe omogućuju različitim cilindrima u istom sustavu da rade pri različitim pritiscima - na primjer, nježna sila stezanja na lomljivom dijelu uz operaciju pritiskanja velikom silom. Sigurnosni ispušni ventili prekidaju dovod zraka cijelim zonama ili strojevima u situacijama hitnog zaustavljanja, oslobađajući na siguran način pohranjenu energiju.

Uobičajeni problemi sa zračnim cilindrima i kako ih dijagnosticirati

Čak i dobro specificirani i ispravno instalirani pneumatski cilindri s vremenom nailaze na probleme. Poznavanje najčešćih načina kvarova štedi vrijeme dijagnostike i sprječava neplanirane zastoje.

Propuštanje zraka

Vanjsko curenje oko klipnjače ili priključaka priključka obično se otkriva zvukom ili nanošenjem vode sa sapunom i promatranjem mjehurića. Unutarnje curenje iza brtve klipa uzrokuje puzanje cilindra ili ne uspijeva zadržati položaj pod opterećenjem — čuje se kao zrak koji izlazi kroz ispušni otvor kada se cilindru naredi da se zadrži. Zamjena brtve je standardni popravak; zamjenski kompleti dostupni su za većinu cilindara prema ISO standardu.

Sporo ili nedosljedno kretanje

Tromi cilindri često su uzrokovani ograničenim protokom zbog začepljenog filtra, premale cijevi, djelomično zatvorene kontrole protoka ili istrošenog ili kontaminiranog usmjernog ventila. Provjerite dovodni tlak na otvoru cilindra (ne samo na kompresoru) — značajni padovi tlaka na dugim cjevovodima ili premalim spojnicama uobičajeni su u postrojenjima u kojima je distribucijski sustav organski rastao tijekom godina.

Zarezi šipke i prijevremeno trošenje brtve

Bočna opterećenja — sile koje se primjenjuju okomito na os cilindra — ubrzavaju trošenje ležaja šipke i brtve. Cilindar je dizajniran samo za aksijalna opterećenja. Ako primjena izlaže šipku bočnom opterećenju, treba dodati linearnu vodilicu ili vanjski ležaj za nošenje opterećenja izvan osi. Kontaminirani zrak (čestice ili voda) također uzrokuje abrazivno trošenje unutar cijevi.

Lupanje na kraju udarca i oštećenja od udarca

Kada cilindar dosegne kraj svog hoda i klip udari u završnu kapu s velikom energijom, stvara udarne valove, buku i mehanički stres. Podešavanje ugrađenih jastuka ventila (okretanje igle u smjeru kazaljke na satu za povećanje restrikcije) je prvi korak. Ako cilindru nedostaje amortizacija, u krug se mogu dodati vanjski amortizeri ili podesive kontrole usporavanja.

Cilindar se ne pomiče

Cilindar koji se uopće ne pomiče obično ukazuje na: nema dovoda zraka (ventil se ne uključuje, blokiran vod, zatvoreni izolator), zaglavljen klip od korozije (često nakon dugog skladištenja bez podmazivanja) ili slomljenu šipku zbog prekomjernog bočnog opterećenja ili nadtlaka. Sustavna provjera — provjerite tlak na priključku, potvrdite prebacivanje ventila pomoću indikatora solenoida, zatim mehanički pregledajte cilindar — brzo izolira uzrok.

Najbolje prakse održavanja za pneumatske cilindre

Moderni zračni cilindri dizajnirani su za minimalno održavanje, ali "minimalno" nije isto što i "nula". Strukturirani pristup preventivnom održavanju značajno produljuje vijek trajanja.

• Održavajte zrak čistim i suhim: Redovito ispuštajte vodu iz spremnika kompresora i filtara. Instalirajte rashlađeni sušač zraka na sustave u vlažnim okruženjima. Točka rosišta pod pritiskom od 3°C ili niže na cilindru je dobra meta. Voda u komprimiranom zraku uzrokuje koroziju unutar cijevi i bubri elastomerne brtve.
• Tjedno provjerite stanje šipke: Ogrebotine na površini kromirane šipke oštećuju brtvu šipke pri svakom udarcu. Odmah uklonite izvore mehaničkog kontakta sa šipkom (prskanje zavara, neporavnate spojnice) i zamijenite zarezane šipke prije nego što unište brtvu.
• Zamijenite brtve proaktivno: Mnoge tvornice zamjenjuju komplete brtvi cilindra u fiksnom intervalu - obično svaki 2 do 3 godine na opremi s visokim ciklusom — umjesto čekanja kvara. Neplanirani zastoji na proizvodnoj liniji obično koštaju puno više od kompleta brtvi i 30 minuta rada.
• Provjerite hardver za montažu: Vibracije otpuštaju vijke, klinove i sigurnosne matice na kraju šipke. Olabavljeni zakretni klin može dopustiti da se cilindar nagne bočno, generirajući bočna opterećenja koja ubrzavaju trošenje. Tromjesečno provjeravajte zakretni moment hardvera za montažu na opremi s visokim ciklusom ili visokom vibracijom.
• Pratiti puzanje ili pomicanje položaja: Cilindar s dvostrukim djelovanjem koji drži statički teret ne smije se pomicati. Spore promjene položaja pod opterećenjem ukazuju na premosnicu brtve klipa — znak upozorenja na nadolazeći kvar prije nego što postane sigurnosni problem ili nedostatak kvalitete.
• Držite rezervne cilindre ili komplete brtvi pri ruci: Za kritične proizvodne cilindre, posjedovanje kompletne rezervne jedinice na polici smanjuje MTTR (srednje vrijeme popravka) sa sati na minute. Standardni ISO cilindri od opskrbljenih distributera mogu se brzo nabaviti, ali prilagođene ili specijalizirane jedinice mogu imati rok isporuke od nekoliko tjedana.

Inovacije i trendovi u tehnologiji pneumatskih cilindara

Dok se osnovno načelo pneumatskog cilindra nije promijenilo, proizvođači nastavljaju poboljšavati i proširivati tehnologiju na značajne načine.

Integrirani senzor položaja i IO-Link

Senzori kompatibilni s IO-Link postavljeni na standardne cilindre sada pružaju kontinuiranu povratnu informaciju o položaju, dijagnostiku (broj ciklusa, temperatura, radni sati) i parametriranje preko dvožilnog digitalnog sučelja. Ovo premješta pneumatski cilindar iz "glupog" aktuatora u inteligentnu komponentu arhitekture industrije 4.0, omogućujući prediktivno održavanje i daljinski nadzor bez dodavanja namjenskog ožičenja.

Proporcionalna pneumatika

Proporcionalni ventili za tlak i protok, u kombinaciji s pretvaračima položaja, omogućuju zatvorenu petlju upravljanja silom i položajem zračnih cilindara. Iako ne odgovaraju preciznosti servo elektrike, ovi sustavi mogu postići ponovljivost pozicioniranja ±0,1 mm i kontrolirana primjena sile — mogućnosti prethodno ograničene na hidrauličke ili električne pokretače. Troškovi ostaju viši od jednostavne pneumatike za uključivanje/isključivanje, ali niži od potpunih servo-električnih sustava.

Oporaba energije i učinkovitost

Komprimirani zrak je skup — generiranje 1 kW mehaničkog rada iz komprimiranog zraka obično košta 7-8 puta više nego isti rad od elektromotora. To je potaknulo razvoj sustava za povećanje tlaka, krugova za uštedu zraka koji smanjuju dovod u sredini takta i sustava za oporavak koji hvataju ispušnu energiju. Neki proizvođači izvješćuju o uštedi zraka od 30–50% u optimiziranim krugovima.

Lagani materijali otporni na koroziju

Anodizirani aluminij visoke čvrstoće, polimeri ojačani vlaknima i cilindri od nehrđajućeg čelika smanjuju težinu - što je važno u primjenama gdje je cilindar montiran na pokretni dio - dok su otporni na agresivne kemikalije za pranje, slani sprej i izloženost vanjskom prostoru. Cilindri medicinske kvalitete koriste elektropolirani nehrđajući čelik kako bi eliminirali potencijalne izvore kontaminacije.

Minijaturizacija

Napredak u preciznoj strojnoj obradi i tehnologiji brtvljenja gurnuo je minimalni upotrebljivi promjer provrta proizvodnih zračnih cilindara na 2,5 mm , s potezima od samo 1 mm. Ovi se mikrocilindri koriste u medicinskoj dijagnostičkoj opremi, rukovanju poluvodičima i aplikacijama mikrosklapanja gdje je svaki gram i milimetar bitan.
