Vrste zračnih cilindara: Potpuni vodič

Koje su različite vrste zračnih cilindara?

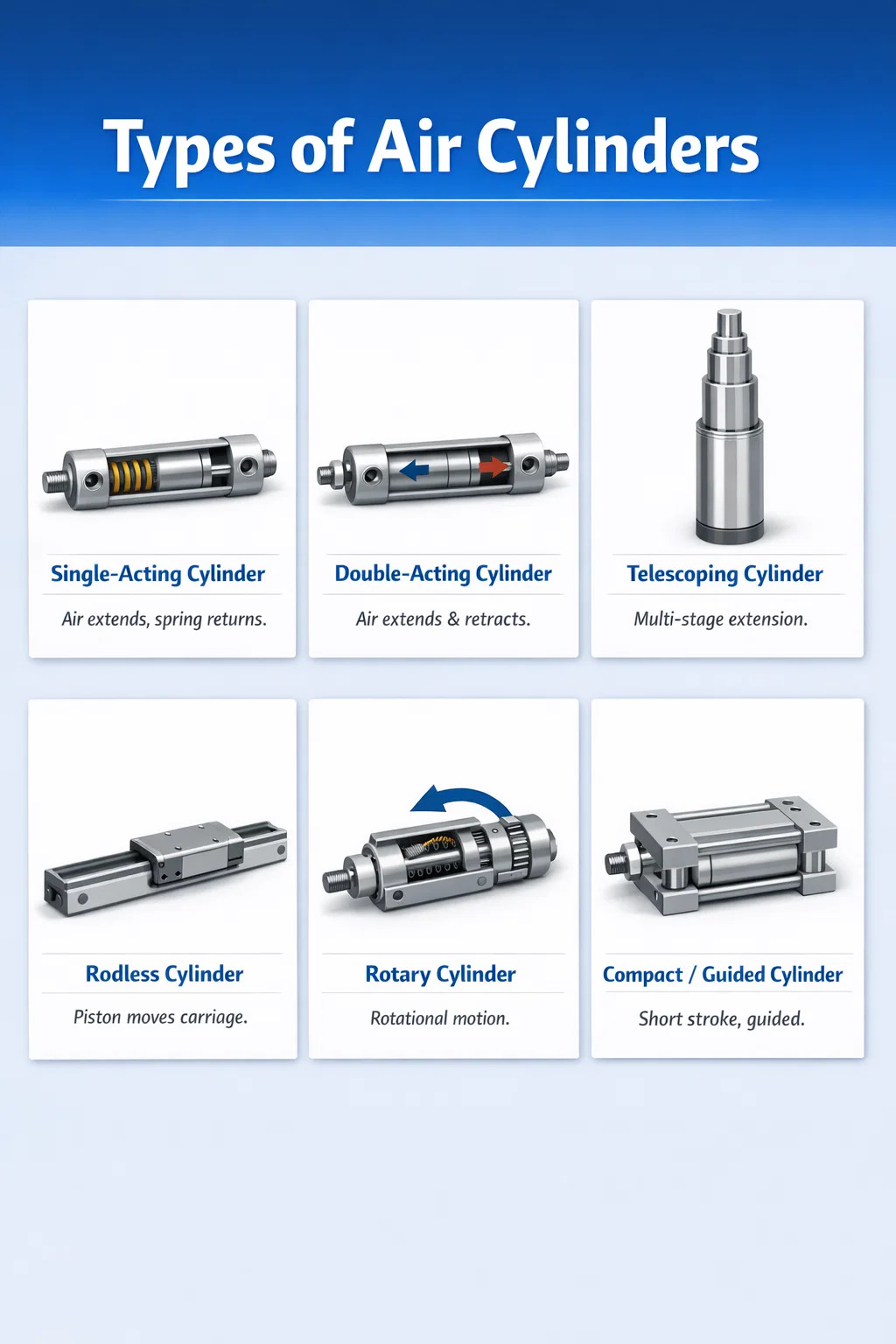

Zračni cilindri — nazivaju se i pneumatski cilindri — pretvaraju energiju komprimiranog zraka u mehaničko linearno ili rotacijsko gibanje. postoje šest primarnih tipova zračnih cilindara koristi se u industrijskim, automobilskim i proizvodnim aplikacijama: cilindri s jednostrukim djelovanjem, cilindri s dvostrukim djelovanjem, teleskopski cilindri, cilindri bez poluge, rotacijski cilindri i kompaktni/vođeni cilindri. Svaki tip služi različitoj mehaničkoj svrsi, a odabir pogrešnog može dovesti do preranog trošenja, rasipanja energije ili izravnog kvara sustava.

Razumijevanje ovih kategorija nije samo akademsko - globalno tržište pneumatskih cilindara procijenjeno je na približno 14,2 milijarde dolara u 2023 i predviđa se stabilan rast do 2030., vođen potražnjom za automatizacijom u pakiranju, preradi hrane i montaži automobila. Pravilan odabir cilindra izravno utječe na vrijeme ciklusa, potrošnju energije i intervale održavanja.

Jednoradni zračni cilindri

Cilindri s jednostrukim djelovanjem koriste komprimirani zrak za pomicanje klipa samo u jednom smjeru. Povratni hod ostvaruje unutarnja opruga ili vanjska mehanička sila poput gravitacije. Ovo su jedni od najjednostavnijih i najisplativijih dostupnih pneumatskih cilindara.

Kako rade jednoradni cilindri

Komprimirani zrak ulazi kroz jedan otvor i gura klip prema naprijed. Kada se tlak zraka oslobodi, unutarnja opruga gura klip natrag u njegov prvobitni položaj. Budući da opruga obavlja pola posla, efektivna izlazna sila smanjuje se otporom opruge — obično između 10% i 20% ovisno o krutosti opruge i veličini cilindra.

Uobičajene aplikacije

• Stezanje i držanje obradaka tijekom obrade
• Operacije štancanja i bušenja gdje povratni hod ne zahtijeva silu
• Aktivatori za vrata i kapije gdje gravitacija pomaže pri povratku
• Kočni mehanizmi i sigurnosni uređaji za zaključavanje
• Poljoprivredna oprema kao što su sijačice i mehanizmi za sadnju

Cilindri s jednostrukim djelovanjem su preferirani izbor kada se potrošnja zraka treba svesti na najmanju moguću mjeru, jer se zrak troši samo tijekom radnog takta. U visokocikličnim aplikacijama koje rade 50-100 ciklusa u minuti, to znači značajne uštede komprimiranog zraka tijekom proizvodne smjene.

Ograničenja koja treba uzeti u obzir

Duljina hoda jednoradnih cilindara je ograničena jer duži hod zahtijeva duže opruge, koje zauzimaju prostor provrta i smanjuju korisnu površinu cilindra. U praksi, većina proizvođača ograničava cilindar s povratnom oprugom na hod od 100 mm (približno 4 inča) ili manje. Osim toga, dizajn s dvostrukim djelovanjem postaje praktičniji.

Dvostruki zračni cilindri

Cilindri s dvostrukim djelovanjem najrašireniji su tip pneumatskih cilindara u industrijskoj automatizaciji. Koriste komprimirani zrak za pokretanje i hodova izvlačenja i uvlačenja, dajući operateru potpunu kontrolu nad silom i brzinom u oba smjera.

Konstrukcija i princip rada

Cilindar s dvostrukim djelovanjem ima dva otvora za zrak — po jedan sa svake strane klipa. Kada zrak uđe u priključak na kraju poklopca, klip se izvlači. Kad se zrak usmjeri u priključak na kraju šipke, klip se povlači. Smjerni regulacijski ventil (obično 4/2 ili 5/2 solenoidni ventil) izmjenjuje protok zraka između dva priključka. Jer nije uključeno proljeće, područje punog provrta doprinosi proširenju sile , čineći ove cilindre znatno snažnijima od svojih jednodjelnih parnjaka istog promjera provrta.

Razlike u izračunu sile između udaraca

Jedna važna razlika: sile izvlačenja i uvlačenja nisu jednake. Na produljenom hodu, sila se izračunava pomoću površine punog provrta. Pri hodu uvlačenja, klipnjača zauzima dio provrta, tako da je efektivna površina - a time i sila uvlačenja - nešto manja. Za cilindar s provrtom od 50 mm i šipkom od 20 mm pri 6 bara, sila istezanja je približno 1,178 N dok sila uvlačenja pada na otprilike 990 N . Ta se asimetrija mora uzeti u obzir kod dizajna gdje je sila uvlačenja kritična.

Tipični slučajevi upotrebe

• Pick-and-place automatizacija u montažnim linijama
• Preusmjerivači transportnih traka i sustavi za sortiranje
• Stezaljke i izbacivači strojeva za injekcijsko prešanje
• Robotski alat za kraj ruke
• Oprema za zavarivanje i prešanje karoserije automobila

Zračni cilindri s dvostrukim djelovanjem dostupni su u veličinama provrta od 8 mm do preko 320 mm , pokrivajući izlazne sile od nekoliko newtona do desetaka kilonewtona. Ovaj širok raspon ih čini prilagodljivima za gotovo sve industrijske primjene.

Teleskopski zračni cilindri

Teleskopski cilindri dizajnirani su za primjene gdje je potreban dugačak hod, ali uvučena (sklopljena) duljina mora ostati kratka. To postižu korištenjem višestrukih ugniježđenih cijevi — koje se nazivaju stupnjevi ili rukavci — koje se protežu jedna u drugu.

Teleskopski dizajni s jednostrukim djelovanjem i dvostrukim djelovanjem

Teleskopski cilindri dostupni su u konfiguracijama s jednostrukim i dvostrukim djelovanjem. Verzije s jednostrukim djelovanjem jednostavnije su i jeftinije, ali se oslanjaju na gravitaciju ili težinu tereta za uvlačenje, što ih čini prikladnima uglavnom za okomito podizanje. Teleskopski cilindri s dvostrukim djelovanjem mogu se izvlačiti i uvlačiti pod djelovanjem snage, omogućujući vodoravnu ili obrnutu montažu - iako je njihova konstrukcija znatno složenija, a cijena znatno veća.

Ključne aplikacije

• Kamioni kiperi i kiper karoserije zahtijevaju cilindre od 3 do 5 stupnjeva
• Dizalice na škare i radne platforme na visini
• Strojevi za kazališne pozornice i oprema za zabavu
• Produžeci ljestvi za vatrogasno vozilo

Trostupanjski teleskopski cilindar sa sklopljenom duljinom od 600 mm može postići potpuno ispruženi zaveslaj od preko 1.700 mm — gotovo tri puta više od njegove uvučene duljine. Ovu prostornu učinkovitost nemoguće je postići s konvencionalnim cilindrom s jednom šipkom.

Smanjenje sile kroz faze

Jedno važno inženjersko razmatranje: svaki sljedeći stupanj u teleskopskom cilindru ima manji provrt od prethodnog, što znači izlazna sila se smanjuje kako se cilindar dalje širi . Dizajneri moraju dimenzionirati cilindar na temelju položaja opterećenja u najgorem slučaju, koji se obično događa pri ili blizu potpunog istezanja kada je sila na minimumu.

Zračni cilindri bez poluge

Pneumatski cilindri bez šipke u potpunosti eliminiraju tradicionalnu klipnjaču, umjesto da prenose gibanje klipa na vanjski nosač ili klizanje kroz utor ili magnetsku spojku. Ovaj dizajn udvostručuje efektivni hod za određenu duljinu ugradnje u usporedbi s konvencionalnim šipkastim cilindrom, što ih čini iznimno vrijednima u prostorno ograničenim okruženjima.

Cilindri bez poluge s mehaničkim prorezom

U konstrukciji s mehaničkim utorom (ili trakom), tijelo cilindra ima uzdužni utor. Unutarnji klip povezan je s vanjskim nosačem kroz ovaj utor. Fleksibilna metalna ili plastična traka brtvi utor s obje strane spojne točke kako bi se spriječilo propuštanje zraka. Ovi cilindri mogu podnijeti izravna bočna opterećenja i prikladni su za primjene koje zahtijevaju visoku točnost vođenja.

Magnetski spregnuti cilindri bez poluge

Magnetski spojeni cilindri bez poluge koriste zabrtvljeni unutarnji klip opremljen jakim trajnim magnetima. Vanjski nosač opremljen suprotnim magnetima prati kretanje klipa kroz stijenku cilindra bez ikakvog fizičkog utora. Ovaj potpuno zatvoreni dizajn idealan je za čiste sobe, okruženja za hranu i pranje jer nema otvora za ulazak kontaminacije ili izlazak maziva. Kompromis je manji maksimalni kapacitet bočnog opterećenja u usporedbi s verzijama s prorezima.

Gdje cilindri bez poluge Excel

• Jedinice za linearni prijenos u strojevima za pakiranje i etiketiranje
• Horizontalni shuttle sustavi u CNC obradnim centrima
• Proizvodnja medicinskih uređaja gdje kontaminacija predstavlja problem
• Portalni sustavi i stupnjevi za višeosno pozicioniranje

Standardni cilindri bez poluge dostupni su s duljinama hoda od 50 mm do preko 10.000 mm . Za vrlo duge hodove preporučuju se vodilice protiv rotacije i središnji oslonci kako bi se spriječilo progib cijevi i zanošenje nosača.

Rotacijski zračni cilindri

Dok većina pneumatskih cilindara proizvodi linearno gibanje, rotacijski zračni cilindri pretvaraju energiju komprimiranog zraka u kutno (rotacijsko) gibanje. Često se nazivaju pneumatski rotacijski aktuatori. Oni se razlikuju od zračnih motora — proizvode rotacijski cilindri rotacija ograničenog kuta (obično 90°, 180° ili 270°) umjesto kontinuirane centrifuge.

Rotacijski aktuatori sa zupčastom letvom i zupčanikom

Najčešća izvedba rotacijskog cilindra koristi jedan ili dva linearna klipa spojena na zupčastu letvu, koja pokreće osovinu zupčanika. Zrak gura klip(ove), zupčanik okreće zupčanik, a moment se prenosi na izlaznu osovinu. Dizajni s dvije police uravnotežuju teret i gotovo dvostruko veći izlazni moment za datu veličinu provrta. Kutovi rotacije podesivi su vanjskim graničnicima, obično između 0° i 270°.

Rotacijski aktuatori tipa lopatica

Pokretači lopatica koriste lopaticu (lopaticu) pričvršćenu na izlaznu osovinu unutar kružnog kućišta. Tlak zraka na jednoj strani lopatice okreće osovinu; zrak na suprotnoj strani okreće ga natrag. Dizajni s jednom lopaticom dopuštaju do 280° rotacije , dok su dizajni s dvostrukim lopaticama ograničeni na oko 100° ali nude veći okretni moment u kompaktnijem tijelu.

Tipične primjene

• Aktivacija ventila u procesnom cjevovodu (četvrtokretni kuglasti ventili, leptir ventili)
• Indeksni stolovi i rotacijsko pozicioniranje u automatizaciji montaže
• Robotski zglobovi zapešća i lakta
• Okretanje dijelova i orijentacija u prijenosnim linijama
• Pokretači vrata i otvora na industrijskoj opremi

Kompaktni i vođeni zračni cilindri

Kompaktni i vođeni cilindri specijalizirane su varijante koje rješavaju dva vrlo specifična izazova: iznimno tijesne prostore za ugradnju i primjene koje zahtijevaju da klipnjača izdrži rotaciju ili bočna opterećenja bez oslanjanja na vanjske sustave vođenja.

Kompaktni cilindri s kratkim hodom

Također se nazivaju palačinkasti cilindri ili ravni cilindri, te jedinice imaju minimalnu duljinu tijela u odnosu na njihov provrt. Udarci su obično ograničeni na 1 mm do 50 mm . Njihov ravni profil omogućuje im montažu u ograničenim prostorima gdje standardno kućište cilindra jednostavno ne bi stalo. Uobičajeni slučajevi upotrebe uključuju prešanje PCB-a, distribuciju naljepnica i mikropozicioniranje u poluvodičkoj opremi.

Vođeni (dvostruki) cilindri

Vođeni cilindri sadrže dvije paralelne klipnjače spojene na zajedničku prednju ploču. Ova konfiguracija sprječava rotaciju šipke i pruža visoku otpornost na momentna opterećenja (sile izvan središta). Vođeni cilindri mogu podnijeti bočna opterećenja 4 do 10 puta veći nego standardni cilindar s jednom šipkom istog provrta, eliminirajući potrebu za zasebnom vanjskom linearnom vodilicom u mnogim primjenama.

Cilindri klizne jedinice

Cilindri klizne jedinice integriraju vođeni nosač izravno na tijelo cilindra. Kolica se kreću na linearnim ležajevima ili kružnim kuglastim tračnicama i osiguravaju ravnu montažnu površinu za učvršćenje alata ili obratka. Ove sve-u-jednom jedinice značajno smanjuju vrijeme projektiranja i sastavljanja u prilagođenim projektima automatizacije. Festo, SMC i Parker nude modularne klizne jedinice s izmjenjivim duljinama hoda i konfiguracijama ležaja.

Usporedba tipova zračnih cilindara na prvi pogled

Stilovi montaže cilindra i njihov utjecaj na performanse

Bez obzira na vrstu cilindra, konfiguracija montaže ima izravan učinak na performanse, dugovječnost i upravljanje opterećenjem. Standardni ISO 15552 i NFPA T3.6.7 cilindri nude izmjenjiva sučelja za montažu, što pojednostavljuje zamjene kod različitih proizvođača.

• Nožni nosač (MS1/MS2): Montaža na fiksnu bazu; idealno za guranje/vučenje u liniji s dobro raspoređenim teretima. Neusklađenost prenosi naprezanje savijanja na šipku i brtve.
• Montaža prirubnice (MF1/MF2): Prednja ili stražnja prirubnica se pričvršćuje izravno na ploču stroja. Izvrsno za primjene s krutim, in-line opterećenjima.
• Clevis nosač (MP1/MP3): Omogućuje zakretanje cilindra dok se teret kreće u luku. Opsežno se koristi u otvaračima vrata, mehanizmima povezivanja i sustavima naginjanja. Za potpunu artikulaciju treba koristiti spojnicu na kraju šipke (MP5) na strani šipke.
• Nosač osovine (MT1/MT4): Omogućuje ljuljanje tijela cilindra u jednoj ravnini. Uobičajeno u industrijskim prešama i rukovanju materijalima gdje je potrebno okretno kretanje.

Neispravna montaža jedan je od najčešćih uzroka preranog kvara brtve i zarezivanja šipke. Studije vodećih proizvođača pneumatskih cilindara to pokazuju preko 30% kvarova cilindara na terenu mogu se pripisati neusklađenosti i nepravilnoj montaži, a ne greškama u materijalu ili proizvodnji.

Ključne specifikacije koje treba razumjeti pri odabiru zračnih cilindara

Odabir zračnog cilindra nadilazi samo odabir vrste. Nekoliko tehničkih parametara mora se procijeniti zajedno kako bi se osiguralo da cilindar pouzdano radi tijekom predviđenog vijeka trajanja.

Promjer provrta i izlazna sila

Izlazna sila određena je formulom F = P × A, gdje je P dovodni tlak, a A efektivna površina klipa. Pri standardnom opskrbnom tlaku od 6 bara (87 psi) , cilindar promjera 50 mm proizvodi približno 1.178 N pri produženom hodu, dok cilindar promjera 80 mm proizvodi otprilike 3.016 N. Veličine provrta su standardizirane prema ISO 6432 i ISO 15552 kako bi se pojednostavnili izračuni veličine i nabava.

Duljina hoda i rizik od izvijanja

Kod cilindara s dugim hodom pod tlačnim opterećenjima, klipnjača se može savijati (otkaz stupa) ako je promjer klipnjače premalen. Inženjeri koriste Eulerovu formulu stupca za provjeru granica izvijanja, a većina proizvođača daje dijagrame opterećenja i hoda koji automatski uključuju faktor sigurnosti od 3:1 do 5:1 . Kada standardni promjer šipke nije dovoljan, treba specificirati opcije prevelike šipke ili sustave vanjskih vodilica.

Radna temperatura i materijal brtve

Standardne NBR (nitrilne) brtve pokrivaju radne temperature od -20°C do 80°C . Za povišene temperature do 200°C koriste se silikonske ili PTFE brtve. Za okruženja s niskim temperaturama (do -40°C) dostupni su posebno formulirani poliuretanski ili nitrilni spojevi za niske temperature. Odabir materijala za brtvljenje također je pod utjecajem kompatibilnosti medija — na primjer, ako se cilindar koristi u okruženju za preradu hrane s redovitim pranjem pomoću kaustičnih sredstava za čišćenje, EPDM brtve i tijela od nehrđajućeg čelika su ispravne specifikacije.

Amortizacija na kraju hoda

Pri velikim brzinama ciklusa, klip koji dosegne kraj svog hoda bez amortizacije stvara značajan mehanički udar, stvarajući buku i ubrzavajući trošenje unutarnjih komponenti. Podesivi pneumatski jastuci zadržavaju malu količinu zraka pri kraju hoda, stvarajući progresivno usporavanje. Ispravno podešeni jastuci mogu smanjiti udarne sile za 80% do 95% u usporedbi s neamortiziranim cilindrima koji rade istom brzinom i opterećenjem.

Čimbenici održavanja koji produljuju vijek trajanja zračnog cilindra

Čak će i najkvalitetniji pneumatski cilindar prerano otkazati ako sustav u kojem radi nije pravilno održavan. Sljedeći čimbenici su najkritičniji.

Kvaliteta zraka i filtracija

Vlaga i onečišćenje česticama u komprimiranom zraku vodeći su uzroci unutarnje korozije i degradacije brtvila. Kvaliteta zraka klase 3 ISO 8573-1 (čestice ≤ 5 µm, točka rosišta pod pritiskom ≤ 3°C, koncentracija ulja ≤ 1 mg/m³) općenito je prihvaćena kao minimalni standard za pneumatske cilindre. Korištenje odgovarajuće jedinice FRL (filtar-regulator-podmazivač) na svakom krugu produljuje vijek brtve za dva do tri puta u usporedbi s nefiltriranim, nepodmazanim sustavima.

Praksa podmazivanja

Moderni pneumatski cilindri često se isporučuju prethodno podmazani dugotrajnom mašću i dizajnirani za nepodmazane zračne sustave. Dodavanje podmazivanja uljnom maglicom u takve cilindre zapravo može isprati tvornički nanesenu mast i skratiti životni vijek. Uvijek provjerite s proizvođačem je li podmazivanje zračnim putem preporučeno ili kontraindicirano za određeni model cilindra.

Brisač šipke i vanjska kontaminacija

U prašnjavim ili prljavim okruženjima, ostaci koji se zalijepe za klipnjaču povlače se natrag u cilindar pri svakom hodu uvlačenja, djelujući kao abraziv na brtvu klipnjače. Brtve brisača šipke — koje se nazivaju i prstenovi za struganje — standardna su značajka na većini industrijskih cilindara, ali ih treba pregledati i zamijeniti kao dio rasporeda preventivnog održavanja, obično svakih 6 do 12 mjeseci u okruženjima visoke kontaminacije.

Kako odabrati pravu vrstu pneumatskog cilindra

Sužavanje odgovarajućeg tipa cilindra za određenu primjenu uključuje rad kroz jednostavan proces odlučivanja na temelju funkcionalnih zahtjeva.

1. Definirajte vrstu kretanja: Je li traženo gibanje linearno, kutno ili rotacijsko? Linearno kretanje ukazuje na standardne cilindre, cilindre bez poluge, kompaktne ili vođene cilindre. Točke kutnog gibanja prema rotacijskim aktuatorima.
2. Odredite potrebne sile: Izračunajte opterećenje uključujući trenje, inerciju i sve komponente vertikalne gravitacije. Dodajte faktor sigurnosti od najmanje 1,5× i odaberite promjer provrta iz tablica sila proizvođača.
3. Odredite udarac: Ako je hod kratak, a prostor tijesan, prikladan je kompaktni cilindar. Ako je hod dug, ali je duljina ugradnje ograničena, treba razmotriti cilindar bez poluge ili teleskopski cilindar.
4. Procijenite uvjete okoline: Ekstremne temperature, izloženost kemikalijama, zahtjevi za ispiranjem i razine prašine utječu na materijal tijela, izbor brtvila i specifikacije završne površine.
5. Provjerite brzinu ciklusa i radni ciklus: Primjene velike brzine i velikog ciklusa zahtijevaju odgovarajuću amortizaciju, odgovarajuće dimenzioniranje otvora i potencijalno termički robusne brtvene spojeve za podnošenje topline koja se stvara ponovljenom kompresijom.
6. Procijenite zahtjeve bočnog i momentnog opterećenja: Ako će cilindar biti izložen silama izvan osi, vođeni cilindar ili vanjska linearna vodilica bitni su kako bi se spriječilo prerano brtvljenje šipke i trošenje čahure.

Slijedeći ovaj strukturirani pristup, većina inženjera može pouzdano odrediti pravi tip i veličinu pneumatskog cilindra iz prvog pokušaja, izbjegavajući skupe redizajnere i cikluse zamjene kasnije u projektu.
