Što je pneumatski cilindar s tri šipke
Pneumatski cilindar s tri šipke je linearni aktuator u kojem tri paralelne vodilice idu uz središnju klipnjaču, održavajući pokretnu ploču savršeno poravnatom dok putuje. Glavna prednost je jednostavna: opterećenje nose vodilice, a ne brtva klipa, tako da cilindar podnosi rotaciju i bočno opterećenje mnogo bolje nego standardni zračni cilindar s jednom šipkom. Zbog toga se dizajn u katalozima dobavljača naziva i trostruki, trostruki ili vođeni zračni cilindar.
Za razliku od konvencionalnog okruglog tijela zračni cilindar koja tolerira samo aksijalnu silu, jedinica s tri šipke projektirana je da apsorbira momente savijanja i sile guranja izvan središta bez da se klipnjača uvija unutar svoje čahure. Ta je strukturna razlika razlog zašto se ovaj tip cilindra stalno pojavljuje u stanicama za hvatanje, stolovima za podizanje i automatizaciji za podizanje i postavljanje gdje se opterećenje rijetko primjenjuje u savršeno ravnoj liniji.
Sam izgled je jednostavan kada ga vidite u presjeku. Prednja montažna ploča povezuje se s tri šipke koje prolaze kroz čahure postavljene u tijelo cilindra. Jedna od tri šipke obično je radna klipnjača, pogonjena izravno tlakom zraka, dok su druge dvije namjenske vodilice bez vlastite izravne pneumatske funkcije. Njihov jedini posao je mehanički: držati prednju ploču pravokutnu prema tijelu tijekom cijelog zaveslaja, ciklus za ciklusom, bez odstupanja od poravnanja.
Budući da vodilice apsorbiraju sile uvijanja i bočne sile koje bi inače došle do brtve klipa, trošenje se raspoređuje drugačije nego u standardnom zračnom cilindru. Umjesto koncentriranja naprezanja na jednu brtvu i čahuru, opterećenje se dijeli na tri odvojene točke ležaja, što je jedan od razloga zašto je ovaj dizajn specificiran za stanice koje neprekidno rade godinama bez ponovne izgradnje.
Kako funkcionira dizajn s tri šipke
Princip rada sličan je bilo kojem zračnom cilindru s dvostrukim djelovanjem: komprimirani zrak ulazi u jednu komoru, gura klip prema suprotnom kraju i izlazi iz druge komore kroz otvor ili ventil. Ono što se mijenja je način na koji rezultirajuća sila doseže teret.
- Zrak ulazi u stražnji otvor i stvara tlak u komori klipa.
- Klip se pomiče prema naprijed, a prednja ploča - pričvršćena vijcima na sve tri šipke vodilice - putuje s njim.
- Dvije vanjske vodilice klize kroz čahure ili linearne ležajeve u tijelu cilindra, odvodeći bilo koju stranu ili silu uvijanja dalje od brtve klipa.
- Središnja šipka (često i sama radna klipnjača) daje silu guranja ili povlačenja na pričvršćeni uređaj, hvataljku ili alat.
- Pri povratnom hodu, zrak se preusmjerava u suprotnu komoru, a ploča se povlači istom vođenom stazom.
Budući da se ploča ne može okretati oko vlastite osi, cilindar s tri šipke odgovarajuće veličine obično drži kutno odstupanje ispod 0,03 do 0,05 stupnjeva tijekom punog hoda , tolerancija koja je važna kada cilindar postavlja nosač kamere, glavu za zavarivanje ili preciznu šablonu.
Brzina kroz takt kontrolira se na isti način kao i na bilo kojem standardnom zračnom cilindru: ventili za kontrolu protoka na strani ulaza ili ispuha mjere koliko brzo zrak ulazi ili izlazi iz svake komore. Razlika je u tome što, budući da se ploča ne može okretati ili ljuljati, prilagodbe brzine daju ponovljiviji rezultat hod za hodom, jer se putanja opterećenja ne pomiče kako se cilindar troši.
Amortizacija na krajevima hoda radi putem istog podesivog mehanizma igle koji se nalazi na običnim cilindrima, ali vođeno kretanje znači da ulazna ploča svaki put dolazi na dosljednoj, centriranoj putanji. Ta konzistencija smanjuje neravnomjerno trošenje jastuka koje se ponekad pojavljuje na nevođenim cilindrima kada se šipka malo pomakne izvan svoje osi nakon mjeseci rada.

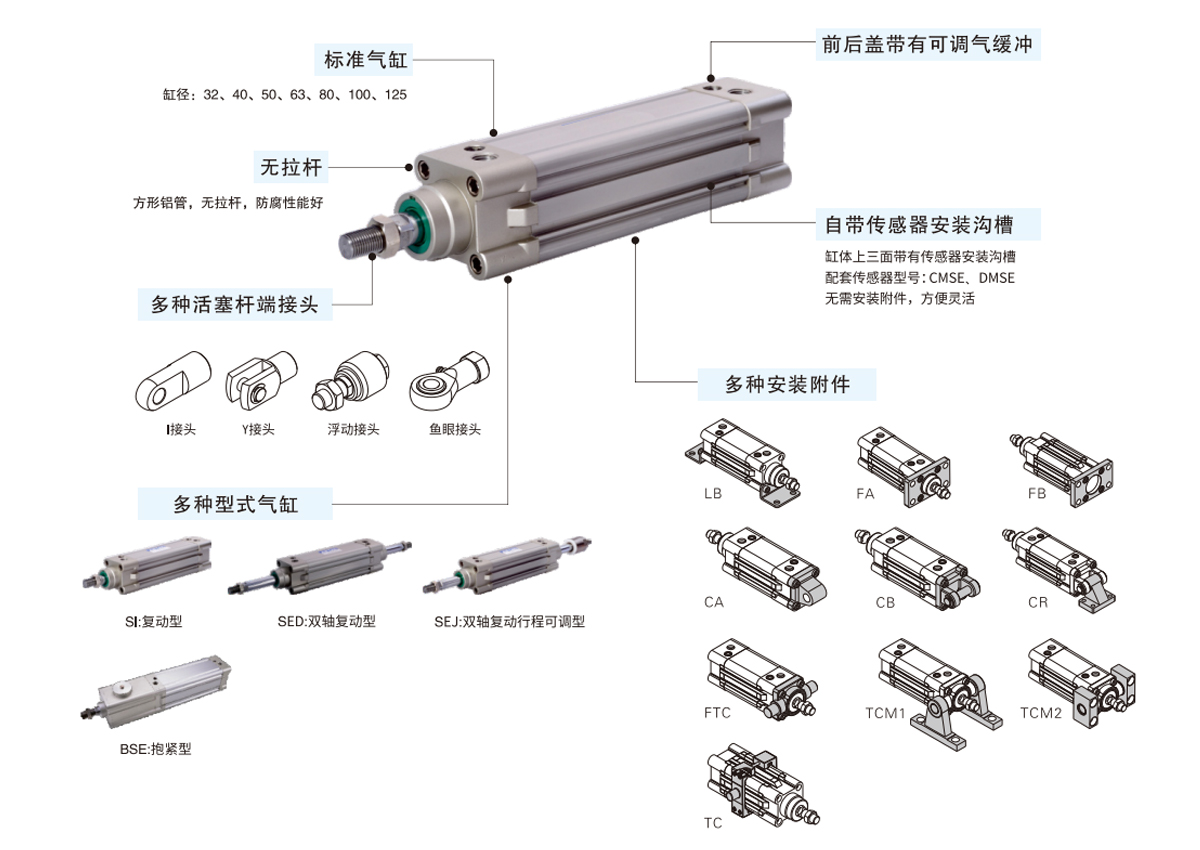

Trošipni u odnosu na standardni zračni cilindar s jednom šipkom
Odabir između cilindra s tri šipke i standardnog cilindra za zrak s jednom šipkom svodi se na to je li putanja opterećenja ravna ili pomaknuta. Donja tablica prikazuje dva dizajna prema kriterijima koji zapravo utječu na performanse stroja.
| Kriteriji | Cilindar s tri šipke | Standardni pojedinačni štap |
|---|---|---|
| Tolerancija bočnog opterećenja | visoko | Niska do umjerena |
| Otpor rotacije | Ugrađena (nerotirajuća ploča) | Potreban komplet protiv rotacije |
| Ukupni otisak | Veći promjer tijela | Kompaktan |
| Tipični jedinični trošak | visokoer | Niže |
| Točnost poravnanja tijekom vremena | Stabilan tijekom dugog vijeka trajanja | Može zalutati jer se čahura šipke troši |
| Najbolje odgovara | Pomaknuta opterećenja, hvataljke, šablone | Izravni zadaci guranje ili povlačenja |
Ako montažni nosač već sprječava rotaciju, a sila je usmjerena na os šipke, standardni zračni cilindar obično je ekonomičnija opcija. Nakon što se opterećenje pomakne izvan središta, čak i neznatno, konfiguracija s tri šipke vraća svoju višu cijenu kroz smanjeno trošenje čahure i manje kvarova u poravnanju.
Postoji i srednja opcija vrijedna spomena: standardni cilindar uparen s vanjskom kliznom vodilicom ili linearnom tračnicom. Ova kombinacija može parirati krutosti dizajna s tri šipke, ali dodaje dvije dodatne komponente, još dva seta pričvrsnih elemenata i duži ukupni sklop. Za proizvođače strojeva koji pokušavaju održati stanicu kompaktnom, integrirani cilindar s tri šipke obično pobjeđuje na ukupnom otisku iako je jedinična cijena viša od čistog standardnog cilindra.
Ključne strukturne prednosti
Tri svojstva definiraju zašto su dizajneri posegnuli za pneumatskim cilindrom s tri šipke umjesto dodavanja vanjskih vodilica zračnom cilindru s okruglim tijelom.
Ravnomjerna raspodjela opterećenja
Ploča je pričvršćena vijcima na sve tri šipke, tako da se svaki pritisak prema dolje ili bočno dijeli na tri točke ležaja umjesto na jednu. Ovo širi trošenje čahure preko šireg kontaktnog područja, zbog čega vođeni cilindri obično traju duže od nevođenih u stalnom stezanju. U cilindru s jednom šipkom koji nosi isto pomaknuto opterećenje, sav se taj stres koncentrira na jednu čahuru i jedan rub brtve, što je obično prva komponenta koja se pokvari pod trajnim bočnim opterećenjem.
Kompaktno nerotirajuće kretanje
Budući da je rotacija mehanički blokirana rasporedom šipki, proizvođači strojeva preskaču odvojene proturotacijske osovine, blokove vodilica ili poluge s klinovima koji bi inače povećali duljinu i skupili sklop. Ovo postaje posebno vrijedno u tijesnim ćelijama strojeva gdje svaki dodatni centimetar prostora za putovanje mora biti opravdan u odnosu na otisak susjednih stanica.
Stabilna izvedba visokog ciklusa
Smanjena defleksija znači manji mikroudar na brtve tijekom svakog ciklusa. U kontinuiranim linijama za pakiranje ili označavanje koje rade nekoliko ciklusa u minuti, to se pretvara u duže intervale između zamjene pečata.
Predvidljivo ponavljanje pozicioniranja
Budući da ploča putuje fiksnom putanjom vođenom u tri točke, položaj u koji se vraća na kraju svakog poteza ostaje dosljedan čak i nakon dulje upotrebe. Ova predvidljivost je glavni razlog zašto vizualno vođene i senzorski bazirane stanice određuju tri šipkasta cilindra za os koja mora precizno ponavljati svoj položaj, ciklus za ciklusom.
Smanjeni pomoćni hardver
Budući da je funkcija vođenja već ugrađena u tijelo cilindra, inženjeri ne moraju nabaviti, montirati i poravnati zasebnu linearnu nosivu tračnicu. Manje kupljenih dijelova također znači manje vremena dobavljača za praćenje i manje mehaničkih sučelja koja bi se mogla olabaviti tijekom vremena.
Tipične specifikacije provrta i hoda
Tri šipkasta cilindra proizvode se u širokom rasponu provrta kako bi odgovarala svemu, od stolnih montažnih učvršćenja do težih podizača pokretnih traka. Referentni rasponi u nastavku odražavaju uobičajeno navedene veličine kataloga za ovu obitelj zračnih cilindara.
| Veličina provrta | Uobičajeni raspon moždanog udara | Tipična dužnost |
|---|---|---|
| 12 do 16 mm | 10 do 50 mm | Lagana montaža, prijenos sitnih dijelova |
| 20 do 25 mm | 25 do 75 mm | Opća automatizacija, stezna oprema |
| 32 do 40 mm | 30 do 100 mm | Podizanje i pozicioniranje srednjeg tereta |
| 50 do 63 mm | 40 do 150 mm | Transportna traka za teške uvjete rada i rukovanje paletama |
| 80 do 100 mm | 50 do 200 mm | Veliko podizanje učvršćenja, strukturno pozicioniranje |
Radni tlak za većinu zračnih cilindara s tri šipke je između 0,1 i 1,0 MPa, s hidrostatskim ispitnim tlakom koji se obično procjenjuje na oko 1,5 MPa. Prije konačnog dimenzioniranja uvijek potvrdite točnu vrijednost tlaka u podatkovnoj tablici određenog modela, budući da se debljina stijenke i materijal brtve razlikuju od proizvođača do proizvođača.
Veličina provrta nije jedina varijabla koju vrijedi provjeriti. Promjer šipke, razmak vodilice i udaljenost između prednje i stražnje montažne ploče utječu na to koliko momentno opterećenje cilindar može apsorbirati pri određenom provrtu. Dva cilindra s istim provrtom, ali različitim razmakom šipki mogu podnijeti značajno različita ofsetna opterećenja, tako da je vrijednost momenta opterećenja na podatkovnoj tablici važnija od same veličine provrta kada primjena uključuje bilo kakvu bočnu silu.
Materijali i detalji konstrukcije
Većina pneumatskih cilindara s tri šipke ima sličan pristup konstrukciji, iako se točna legura i površinska obrada razlikuju ovisno o proizvođaču i ciljnoj radnoj klasi.
Tijelo cilindra
Glavna cijev i završne ploče obično su izrađene od aluminijske legure, odabrane zbog povoljnog omjera čvrstoće i težine u usporedbi s čelikom. Tvrda anodizirana površinska obrada je uobičajena, uz dodavanje sloja oksida otpornog na habanje koji također poboljšava otpornost na koroziju u vlažnim ili malo onečišćenim radnim okruženjima.
Vodilice i čahure
Vodilice su obično precizno brušeni čelik s tvrdom kromiranom ili sličnom prevlakom kako bi se oduprlo zarezima od opetovanog kontakta s čahurom. Materijal za čahure spada u dvije široke kategorije: brončane ili kompozitne klizne čahure za opće uvjete i linearne kuglične ležajeve za primjene koje zahtijevaju veću brzinu i manje trenje pri radu.
Brtve
Brtve klipa i poluge obično su od nitrilne gume ili poliuretanske smjese prilagođene standardnom zraku u radnji. Primjene koje uključuju više temperature, zračne sustave bez ulja ili okruženja ispiranja mogu zahtijevati drugu smjesu za brtvljenje, stoga vrijedi potvrditi kompatibilnost materijala brtve sa stvarnim uvjetima dovoda zraka prije konačne kupnje.
Mogućnosti samopodmazivanja
Mnogi cilindri s tri šipke dostupni su sa samopodmazujućim čahurama, što smanjuje učestalost ručnog podmazivanja u teško dostupnim instalacijama. Ova je opcija osobito uobičajena na jedinicama namijenjenim za zatvorene ćelije strojeva gdje je pristup rutinskom održavanju ograničen.
Klizne čahure u odnosu na vodilice linearnih kugličnih ležajeva
Tip čahure ugrađen u cilindar s tri šipke ima izravan učinak i na trenje pri radu i na očekivani vijek trajanja, tako da zaslužuje vlastitu usporedbu izvan općeg popisa specifikacija.
| Faktor | Klizna čahura | Linearni kuglični ležaj |
|---|---|---|
| Trenje pri trčanju | Umjereno | Niska |
| Maksimalna praktična brzina | Niže | visokoer |
| Tolerancija na svjetlosnu kontaminaciju | bolje | Osjetljiviji |
| Relativni jedinični trošak | Niže | visokoer |
Stanice za opću montažu i stezanje koje se kreću umjerenim tempom obično dobro rade s kliznim čahurama, koje su jednostavnije, jeftinije i tolerantne na okoliš u trgovini. S druge strane, brze osi za odabir i postavljanje imaju koristi od nižeg trenja vodilica s kugličnim ležajevima, budući da smanjeni otpor pomaže da cilindar postigne ciljnu brzinu prije u hodu.
Uobičajene industrijske primjene
Vođeni, nerotirajući hod cilindra s tri šipke prirodno se uklapa u mjesta gdje alat ili učvršćenje moraju ostati savršeno pravokutni u odnosu na radni predmet.
- Rukovanje materijalom: platforme za dizanje i transportne ruke koje pomiču dijelove između stanica bez naginjanja.
- Automatizacija montaže: stanice za prešanje i umetanje gdje alat mora ostati centriran na dijelu u svakom ciklusu.
- Pakiranje i označavanje: glave za brtvljenje i krakovi za nanošenje naljepnica koji se više puta pritišću velikom brzinom.
- Integracija hvataljke i stezaljke: alat na kraju ruke gdje sam cilindar zamjenjuje zasebni blok klizača i vodilice.
- Učvršćenja za testiranje i inspekciju: sonde ili senzori koji trebaju pristupiti dijelu duž fiksne putanje koja se može ponavljati.
- Podrška za utiskivanje i prešanje: funkcije sekundarnog stezanja ili držanja uz glavni hod preše.
- Robotski izmjenjivači alata: vođene ploče koje precizno poravnavaju glavu alata prije nego što se mehanizam za zaključavanje uključi.
- Rukovanje poluvodičem i elektronikom: lagani, precizni pokreti prijenosa gdje bi bilo kakva rotacija krivo poravnala osjetljive komponente.
U svakom slučaju, privlačnost je ista: jedan kompaktni zračni cilindar zamjenjuje ono što bi inače bio standardni cilindar plus odvojena linearna vodilica, skraćujući popis materijala i vrijeme sastavljanja na stroju.
U većini ovih primjena, zajednička nit je alat ili učvršćenje koje svaki put mora pristupiti izratku na isti način, bez potrebe operatera ili inženjera za dodavanjem dodatnog hardvera za vođenje samo da bi kretanje bilo ravno.
Kako odabrati pravi cilindar s tri šipke
Pravilno dimenzioniranje cilindra s vođenim zrakom izbjegava dva uobičajena načina kvara: premalu jedinicu koja se brzo troši i preveliku koja dodaje nepotrebnu težinu i potrošnju zraka stroju.
Uskladite provrt sa stvarnom radnom snagom
Izračunajte potrebnu silu pri najnižem očekivanom tlaku u cjevovodu, zatim dodajte sigurnosnu marginu od otprilike 20 do 30 posto prije odabira veličine provrta. Rad cilindra blizu njegovog nazivnog maksimuma znatno skraćuje vijek brtve.
Provjerite pomaknuto opterećenje, a ne samo težinu
Cilindri s tri šipke odabrani su posebno za opterećenje izvan središta, pa potvrdite da podatkovna tablica navodi dopušteno momentno opterećenje, a ne samo ocjenu pravocrtne sile, i usporedite to sa svojom stvarnom geometrijom ugradnje.
Potvrdite udar s prostorom za čišćenje
Dodajte 5 do 10 mm iznad izračunatog radnog hoda tako da ploča nikada ne padne prema završnoj kapici tijekom normalnog rada, što smanjuje udarno opterećenje mehanizma za ublažavanje.
Pregledajte orijentaciju montaže
Vertikalna, vodoravna i obrnuta montaža postavljaju različita trajna opterećenja na čahure vodilice. Potvrdite namjeravanu orijentaciju s dobavljačem ako primjena uključuje kontinuirano okomito držanje, a ne trenutno guranje.
Uskladite vrstu čahure sa zahtjevima za brzinu
Klizne čahure odgovaraju nižim brzinama, stanicama opće namjene, dok linearne vodilice s kugličnim ležajevima podnose veće brzine ciklusa uz manje trenja pri radu. Odabir pogrešne vrste čahure za predviđenu brzinu čest je uzrok prijevremenog trošenja o kojem izvještavaju timovi za održavanje.
Potvrdite zahtjeve za kvalitetu zraka
Provjerite radi li primjena na podmazanom ili na komprimiranom zraku bez ulja, budući da su spojevi za brtve drugačije formulirani za svaki uvjet. Miješanje cilindra s oznakom bez ulja u podmazani zračni vod, ili obrnuto, može skratiti vijek brtve brže od očekivanog.
Planirajte radni ciklus, a ne samo vršno opterećenje
Cilindar koji udobno podnosi povremeno teško guranje može se ipak brzo istrošiti ako se isto opterećenje ponavlja tisućama puta po smjeni. Pregled očekivanih ciklusa po satu uz izračun sile daje realniju sliku dugoročne izdržljivosti od jednog broja vršnog opterećenja.
Savjeti za instalaciju i održavanje
Pneumatski cilindar s tri šipke je mehanički jednostavan, ali nekoliko navika ugradnje čini mjerljivu razliku u vijeku trajanja.
- Precizno poravnajte montažnu površinu; čak i mala kutna neusklađenost koncentrira habanje na jednu vodilicu umjesto da ga ravnomjerno rasporedi na sve tri.
- Koristite filtrirani, pravilno osušeni komprimirani zrak; vlaga u zračnom vodu ubrzava koroziju unutar čahura brže od većine drugih uzroka kvarova.
- Provjerite brtve odbojnika ili jastuka svakih nekoliko mjeseci u primjenama s visokim ciklusom, jer se one troše prije brtve glavnog klipa.
- Samopodmazujuće čahure ponovno podmažite samo onom vrstom masti koju je naveo proizvođač, jer nekompatibilno mazivo može s vremenom omekšati materijal čahure.
- Pripazite na tihi zvuk mljevenja tijekom udarca; obično signalizira neusklađenost šipke prije nego što se pojavi bilo kakva vidljiva istrošenost.
- Povremeno provjeravajte moment pritezanja na prednjoj i stražnjoj montažnoj ploči, budući da vibracije u prometnoj ćeliji stroja mogu postupno olabaviti vijke koji su bili ispravno pritegnuti tijekom instalacije.
- Vodite dnevnik tekućeg tlaka zraka tijekom vremena; spor, neobjašnjiv pad tlaka na istoj stanici često ukazuje na curenje brtve u ranoj fazi koje vrijedi istražiti prije nego što se pogorša.
Cilindri pregledani prema fiksnom rasporedu imaju tendenciju doseći nekoliko milijuna ciklusa prije nego što je potrebna potpuna obnova brtve , u usporedbi s jedinicama koje nisu provjerene, a koje se često pokažu ranije zbog postupnog curenja zraka koje ostaje nezapaženo sve dok izlazni tlak ne padne.
Prepoznavanje ranih znakova upozorenja
Većina kvarova cilindra s tri šipke daje neko upozorenje prije potpunog zaustavljanja. Lagano povećanje vremena ciklusa, promjena u zvuku hoda ili mala količina vidljivog curenja zraka na fitingu signali su koje vrijedi istražiti tijekom sljedećeg planiranog perioda održavanja umjesto čekanja na potpuni kvar usred smjene.
Skladištenje prije instalacije
Ako cilindar stoji u skladištu prije montiranja, čuvajte ga u originalnom pakiranju dalje od prašine i vlage. Površine šipki ostavljene izložene dulje vrijeme mogu pokupiti laganu površinsku koroziju, koja onda ubrzava trošenje čahure nakon što se jedinica konačno pusti u rad.
Često postavljana pitanja
Što dizajn s tri šipke zapravo sprječava?
Sprječava okretanje pokretne ploče i sprječava bočno opterećenje da izravno dopre do brtve klipa, jer vodilice umjesto toga apsorbiraju tu silu.
Je li cilindar s tri šipke isto što i zračni cilindar bez šipke?
Ne. Cilindar bez poluge pomiče kolica duž vanjske strane cijevi bez šipke koja izlazi van. Cilindar s tri šipke još uvijek ima izduženu klipnjaču koju podupiru dvije dodatne vodilice.
Može li cilindar s tri šipke zamijeniti linearnu vodilicu?
U primjenama s malim do srednjim opterećenjem, da, budući da ugrađene vodilice već odolijevaju rotaciji i umjerenom bočnom opterećenju, uklanjajući potrebu za zasebnom tračnicom i kolicima.
Koliko bočno opterećenje ovi cilindri obično mogu podnijeti?
Razlikuje se ovisno o veličini provrta i razmaku šipki, tako da dopušteno momentno opterećenje navedeno na podatkovnoj tablici određenog modela uvijek treba provjeriti, a ne pretpostavljati iz općenite brojke.
Trebaju li cilindri s tri šipke posebne ventile ili priključke?
Ne. Standardni dvostruki ventili, priključci i regulatori brzine koji se koriste s bilo kojim drugim zračnim cilindrom rade na isti način s jedinicom s tri šipke.
Koji je glavni nedostatak u usporedbi sa standardnim cilindrom?
Veći promjer tijela i viši jedinični trošak glavni su nedostaci, zbog čega je dizajn rezerviran za aplikacije koje uistinu trebaju otpornost na pomaknuto opterećenje.
Mogu li se šipke za navođenje podesiti ako se ploča malo pomakne od pravokutnog položaja?
Općenito ne. Razmak šipki i poravnanje čahure fiksirani su u tvornici, tako da stalna neusklađenost obično ukazuje na problem s montažnim nosačem ili istrošenost čahure, a ne nešto što se može podesiti na licu mjesta.
Kako temperatura utječe na performanse?
Standardne brtvene smjese ocijenjene su za tipične temperature u tvornici. U neuobičajeno vrućim ili hladnim okruženjima, provjerite ocjenu materijala brtve kod dobavljača, budući da ekstremne temperature mogu utjecati na fleksibilnost brtve i performanse brtvljenja tijekom vremena.
Jesu li tri klipna cilindra kompatibilna sa senzorima položaja?
Da. Mnogi modeli prihvaćaju standardne magnetske reed ili solid-state senzore položaja postavljene duž tijela, na isti način na koji se pričvršćuju na konvencionalne zračne cilindre.
Koliko često treba pregledavati čahure vodilice?
Za opće radne primjene tipična je vizualna i zvučna provjera tijekom rutinskog održavanja svakih nekoliko mjeseci, s češćim provjerama koje se preporučuju za stanice s visokim ciklusom ili kontinuiranim radom.
Mogu li ovi cilindri raditi na sustavima komprimiranog zraka bez ulja?
Mnogi modeli dostupni su u konfiguraciji bez ulja s kompatibilnim spojevima za brtvljenje. Posebno potvrdite ovu opciju prilikom naručivanja, budući da se standardna formula brtve može brže istrošiti bez ikakvog podmazivanja u dovodu zraka.
Određuje li sama veličina provrta koliko težine može podići cilindar s tri šipke?
Ne. Sila podizanja također ovisi o tlaku u cjevovodu i efektivnoj površini klipa, tako da dva cilindra s istim provrtom mogu proizvesti različite izlazne sile ako rade pri različitim radnim tlakovima.
