Tanki cilindar s više položaja serije SDAT Dobavljači

Dom / Proizvodi / Zračni cilindar / Tanki cilindar / Tanki cilindar s više položaja serije SDAT

Tanki cilindar s više položaja serije SDAT Tanki cilindar s više položaja serije SDAT
  • Tanki cilindar s više položaja serije SDAT
  • Tanki cilindar s više položaja serije SDAT
Tanki cilindar

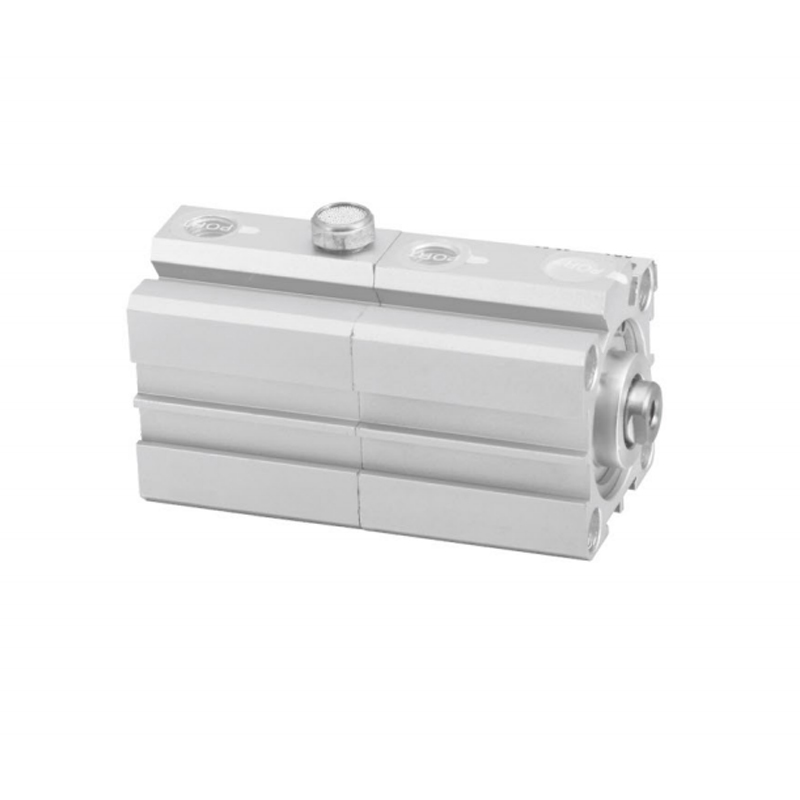

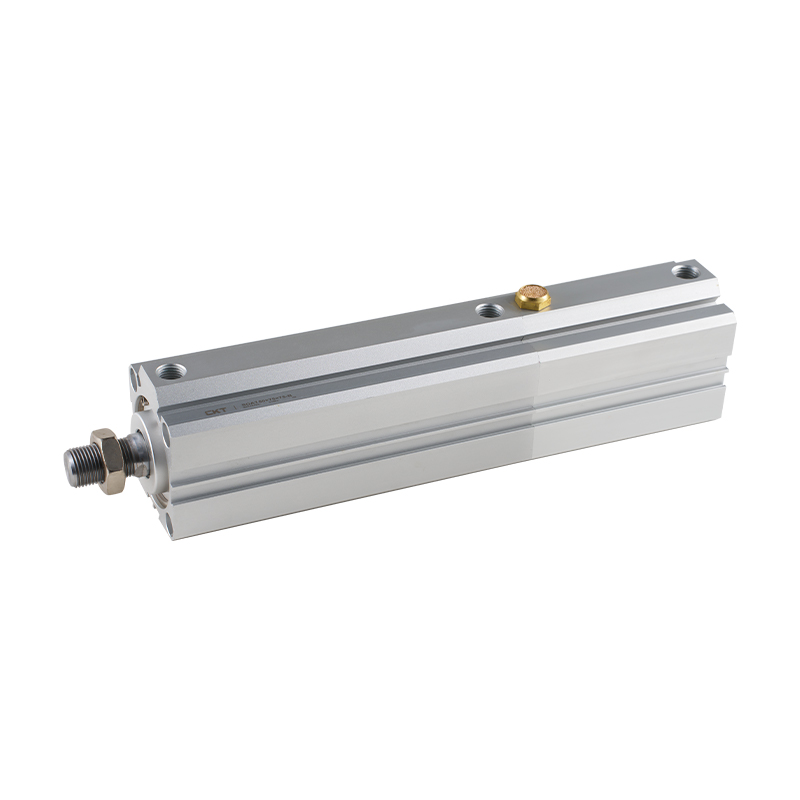

Tanki cilindar s više položaja serije SDAT

SDAT Series Thin Multi-position Cylinder predstavlja vrstu industrijskog cilindra čiji je koncept dizajna usmjeren na uštedu prostora i mogućnosti pozicioniranja u više točaka. Njegova ključna značajka je da, iako je struktura visoko komprimirana, probija ograničenja tradicionalnog jednocilindričnog jednotaktnog hoda, dajući izvršnom dijelu mogućnost točnog zaustavljanja između više unaprijed postavljenih stanica, što je posebno prikladno za scenarije automatizacije s kompaktnim rasporedom i radom korak po korak.

• Izuzetno tanak: Značajno različita od teškog profila standardnih cilindara, ova serija je postigla duboku optimizaciju u aksijalnoj dimenziji tijela cilindra, pokazujući neobično ravnu strukturnu značajku, što uvelike smanjuje zahtjeve za prostorom za ugradnju.

• Integracija s više stanica: Bit jezgre dizajna leži u integraciji funkcionalne arhitekture pozicioniranja bez jednog položaja. Pogonsko izlazno vratilo može postići točno i stabilno parkiranje na nekoliko unaprijed postavljenih diskretnih položaja kako bi se zadovoljili zahtjevi automatizacije segmentacije procesa ili promjene položaja.

• Kompaktna prilagodljivost prostoru: Struktura niskog profila omogućuje da se lako ugradi u unutrašnjost robotske ruke, uske šupljine ili gusto raspoređenog niza opreme, učinkovito rješavajući problem rasporeda uzrokovan ograničenjem volumena tradicionalnih cilindara.

• Strukturne značajke visoke krutosti: Unatoč svom tankom obliku, njegov cilindar i unutarnje komponente obično su dizajnirani da ojačaju dizajn protiv torzije, s ciljem da izdrže moguća bočna opterećenja ili smetnje zakretnog momenta, osiguravajući točnost pozicioniranja i dugoročnu radnu pouzdanost.

• Karakteristike dinamičkog odziva: Optimizirani kanal protoka i sustav brtvljenja teže postizanju relativno brzog pokretanja, zaustavljanja i odziva prebacivanja položaja u ograničenom prostoru, što udovoljava općim zahtjevima moderne automatizacije za ritam.

•Tendencija modularne prilagodbe: Kao standardizirana industrijska komponenta, njezino instalacijsko sučelje i dimenzionalni parametri slijede opće specifikacije, pokazujući dobru kompatibilnost s perifernim sustavima i lako se integriraju u različite pneumatske krugove i upravljačke okvire.

E-pošta: manager@cktworld.com
Preuzmi
PREV:Tanki dvoosni cilindar s više položaja serije SDAW
SLJEDEĆI:Tanki cilindar s podesivim hodom serije SDAJ

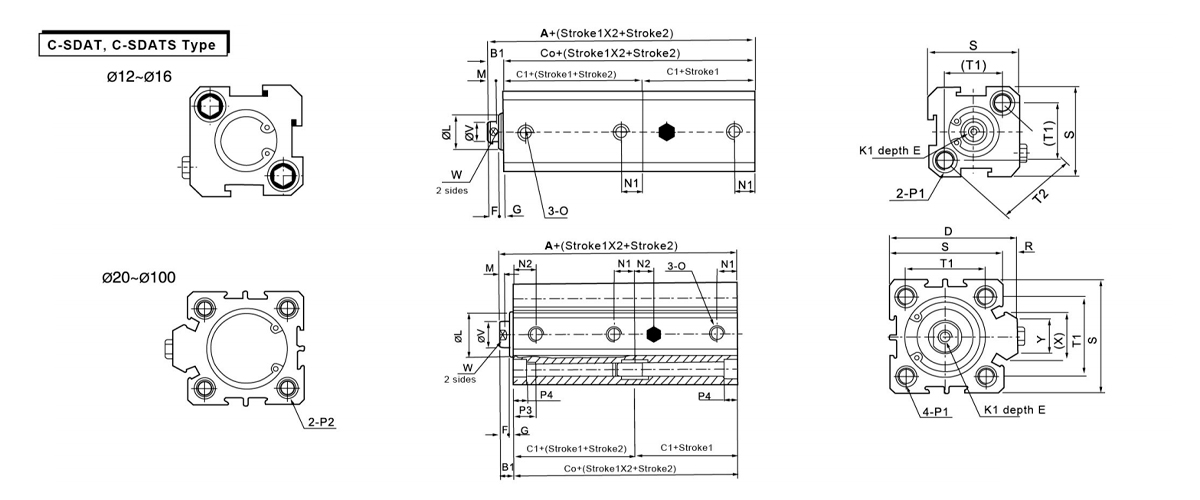

  • obrazac Bez automatskog prebacivanja S automatskim prebacivanjem B1 D E F G K1 L M N1 N1 N2
    Veličina provrta/ simbol A CO C1 A CO C1 S=5 S>5 S=5 S>5
    12 39 34 17 59 54 27 5 - 6 4 1 M3×0,5 10.2 3 6.3 7.5 5
    16 42.5 37 18.5 62.5 57 28.5 5.5 - 6 4 1.5 M3×0,5 11 3 7.3 8 5.5
    20 44.5 39 19.5 64.5 59 29.5 5.5 36 8 4 1.5 M4×0,7 13 3 7.5 9 5.5
    25 48 42 21 68 62 31 6 42 10 4 2 M5×0,8 17 3 8 9.2 5.5
    32 56 49 24.5 76 69 34.5 7 50 12 4 3 M6×1 22 3 9 9 6.5 9
    40 59 52 26 79 72 36 7 58.5 12 4 3 M8×1,25 28 3 10 9.5 7.5
    50 65 56 28 85 76 38 9 71.5 15 5 4 M10×1,5 38 3 10.5 8 10.5 8 10.5
    63 73 64 32 93 84 42 9 84.5 15 5 4 M10×1,5 40 3 11.8 9.5 11 9.5 12
    80 93 82 41 113 102 51 11 104 18 6 5 M¹4×1,5 45 4 14.5 11.5 14.5 11.5 14.5
    100 114 102 51 134 122 61 12 124 20 7 5 M18×1,5 55 4 20.5 16 20.5 16 20.5
    Veličina provrta/ simbol O P1 P2 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 中6.5 navoj M5×0,8 prolazni otvor: Φ4.2 12 4.5 - 25 16.2 23 6 5 - -
    16 M5×0,8 中6.5 navoj M5×0,8 prolazni otvor:φ4.2 - 12 4.5 - 29 19.8 28 6 5 - -
    20 M5×0,8 Obje strane: φ6,5 navoj M5×0,8 prolazni otvor: φ4,2 Obje strane: φ6,5 prolazni otvor: φ5,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Obje strane: φ8.2 navoj M6×1.0 prolazni otvor: φ4.6 Obje strane: φ8.2 prolazni otvor: φ6.2 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Obje strane: φ8.2 navoj M6×1.0 prolazni otvor: φ4.6 Obje strane: φ8.2 prolazni otvor: 6.2 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Obje strane: φ10 navoj M8×1,25 prolazni otvor: φ6,5 Obje strane: φ10 prolazni otvor: φ8.2 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Obje strane: φ11 navoj M8×1,25 prolazni otvor: φ6,5 Obje strane: φ11 prolazni otvor: φ8.5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Obje strane: φ11 navoj M8×1,25 prolazni otvor: φ6,5 Obje strane: φ11 prolazni otvor: φ8.5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Obje strane: φ14 navoj M12×1,75 prolazni otvor: φ9,2 Obje strane: φ14 prolazni otvor: φ12.3 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Obje strane: φ17.5 navoj M14x2 kroz rupu: φ11.3 Obje strane: 17,5 prolazni otvor: φ14,2 30 13 10 114 90 - 32 27 35 26
