Tanki cilindar s podesivim hodom serije SDAJ Dobavljači

Dom / Proizvodi / Zračni cilindar / Tanki cilindar / Tanki cilindar s podesivim hodom serije SDAJ

Tanki cilindar s podesivim hodom serije SDAJ Tanki cilindar s podesivim hodom serije SDAJ
  • Tanki cilindar s podesivim hodom serije SDAJ
  • Tanki cilindar s podesivim hodom serije SDAJ
Tanki cilindar

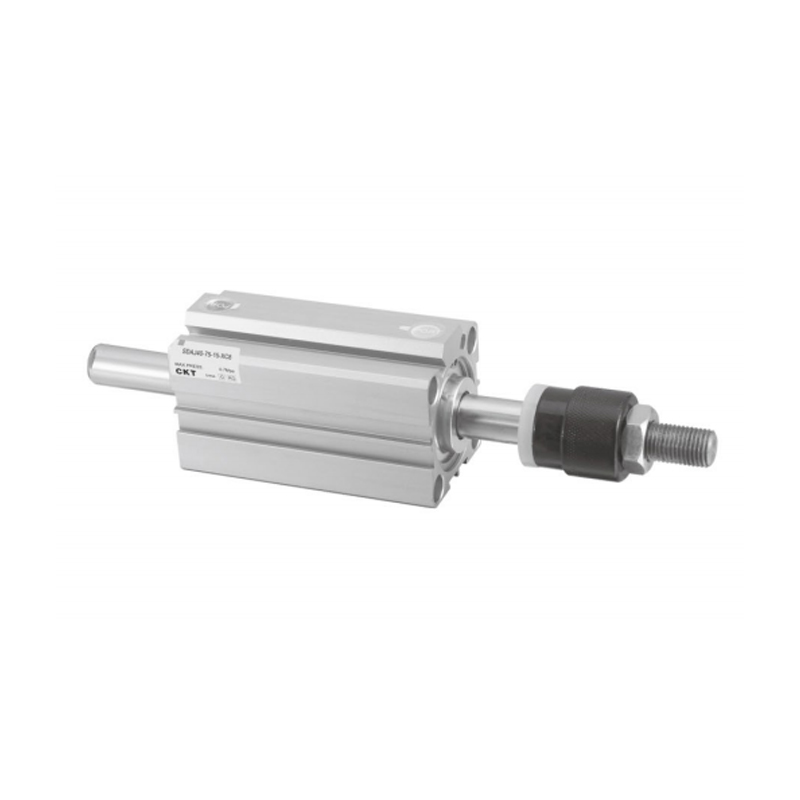

Tanki cilindar s podesivim hodom serije SDAJ

Tanki cilindar s podesivim hodom serije SDAJ je kompaktan tanki cilindar. Njegova ključna značajka je integrirana funkcija podešavanja hoda. Dok osigurava nizak profil osnovnog tijela cilindra, pruža mogućnost fleksibilnog postavljanja konačnog položaja klipnjače za izvlačenje ili uvlačenje, optimizira prostor za raspored opreme i poboljšava prilagodljivost kontrole kretanja.

1. Kompaktan i tanak dizajn: Ukupna visina konstrukcije znatno je niža od visine konvencionalnih cilindara, čime se učinkovito štedi aksijalni prostor za ugradnju, posebno pogodan za kompaktnu opremu za automatizaciju ili raspored uređaja s ograničenim prostorom.

2. Ugrađeni mehanizam za podešavanje hoda: Podešavanje postavki hoda obično je dizajnirano na krajnjem poklopcu tijela cilindra. Krajnji položaj klipnjače može se podešavati bez koraka ili u dijelovima jednostavnim operacijama (kao što je rotiranje vijka za podešavanje ili slične strukture) kako bi se zadovoljile potrebe preciznog pozicioniranja hoda u različitim radnim uvjetima.

3. Prilagodljivi raspon podešavanja: Omogućuje smanjenje standardnog hoda cilindra unutar određenog raspona (određeni raspon varira ovisno o modelu i specifikacijama), što povećava prilagodljivost i fleksibilnost cilindra različitim primjenama.

4. Stabilnost postavke hoda: Mehanizam za podešavanje hoda ima funkciju zaključavanja kako bi se osiguralo da je vrijednost hoda postavljena u radnom ciklusu cilindra stabilna i pouzdana, izbjegavajući pomicanje položaja uzrokovano faktorima kao što su vibracije.

5. Održavanje osnovne izvedbe: Iako postiže tankost i podesivi hod, ova serija cilindara i dalje zadržava osnovne karakteristike standardnih cilindara kao što su osnovna izlazna sila, radna brzina i radni vijek.

Tipični scenariji primjene: Uobičajeno se koristi u situacijama u kojima treba precizno kontrolirati konačnu poziciju, a prostor za ugradnju je ograničen, kao što je pozicioniranje materijala, stezanje i otpuštanje izratka, uređaji za zaustavljanje, precizna montaža, male jedinice za automatizaciju, itd., pružajući podršku ključnom pogonu za kompaktna rješenja automatizacije.

E-pošta: manager@cktworld.com
Preuzmi
PREV:Tanki cilindar s više položaja serije SDAT
SLJEDEĆI:Tanki dvoosni cilindar s dvostrukim djelovanjem serije SDAD

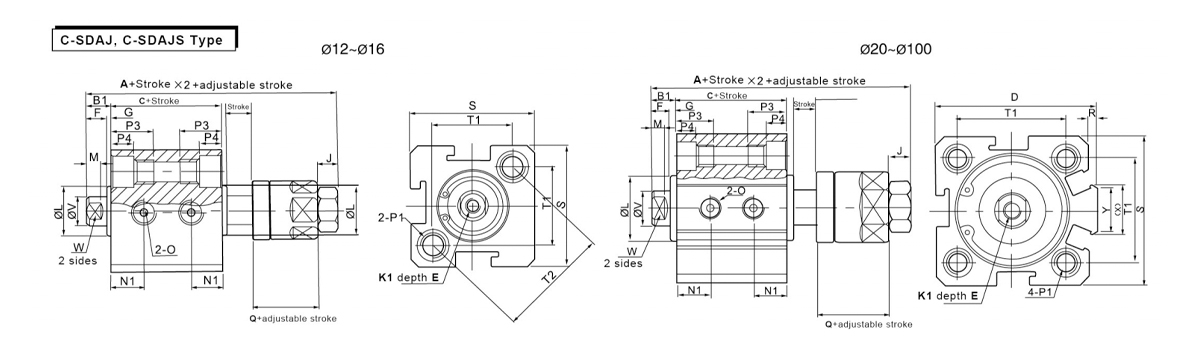

  • obrazac Bez automatskog prebacivanja S automatskim prebacivanjem B1 D E F G J K1 L M N1
    Veličina provrta/simbol A C A C Hod≤10 Moždani udar>10 S=5 S>5
    12 40 17 50 27 5 - 6 4 1 4 M3×0,5 10.2 2.8 5.5 6.3
    16 42.5 18.5 52.5 28.5 5.5 - 6 4 1.5 4 M3×0,5 11 2.8 6.5 7.3
    20 47.5 19.5 57.5 29.5 5.5 36 8 (6,5 kada je udarac 5) 4 1.5 5 M4×0,7 15 2.8 7.5
    25 55 21 65 31 6 42 10 (7 kada je udarac 5) 4 2 6 M5×0,8 17 2.8 8
    32 61.5 24.5 71.5 34.5 7 50 8 12 4 3 6 M6×1 22 2.8 8 9
    40 65 26 75 36 7 58.5 9 12 4 3 8 M8×1,25 28 2.8 8 10
    50 73 28 83 38 9 71.5 11 15 5 4 11 M10×1,5 38 2.8 8 10.5
    63 77 32 87 42 9 84.5 11 15 5 4 11 M10×1,5 40 2.8 9.5 11.8
    80 94 41 104 51 11 104 14 20 6 5 13 M14×1,5 45 4 11.5 14.5
    100 105 51 115 61 12 124 18 20 7 5 13 M18×1,5 55 4 16 20.5

  • obrazac bez Automatskimatski Prebacite sa Automatskimatski Prebacite B1 D E F G J K1 L M N1
    dosadno Veličina/ Simbol A C A C Hod≤10 Moždani udar>10 S=5 S>5
    12 40 17 50 27 5 - 6 4 1 4 M3×0,5 10.2 2.8 5.5 6.3
    16 42.5 18.5 52.5 28.5 5.5 - 6 4 1.5 4 M3×0,5 11 2.8 6.5 7.3
    20 47.5 19.5 57.5 29.5 5.5 36 8 (6,5 kada je udarac 5) 4 1.5 5 M4×0,7 15 2.8 7.5
    25 55 21 65 31 6 42 10 (7 kada je udarac 5) 4 2 6 M5×0,8 17 2.8 8
    32 61.5 24.5 71.5 34.5 7 50 8 12 4 3 6 M6×1 22 2.8 8 9
    40 65 26 75 36 7 58.5 9 12 4 3 8 M8×1,25 28 2.8 8 10
    50 73 28 83 38 9 71.5 11 15 5 4 11 M10×1,5 38 2.8 8 10.5
    63 77 32 87 42 9 84.5 11 15 5 4 11 M10×1,5 40 2.8 9.5 11.8
    80 94 41 104 51 11 104 14 20 6 5 13 M14×1,5 45 4 11.5 14.5
    100 105 51 115 61 12 124 18 20 7 5 13 M18×1,5 55 4 16 20.5
    Veličina provrta/simbol O P1 P3 P4 Q R S T1 T2 V W X Y
    12 M5×0,8 Obje strane: 中6,5 navoj M5×0,8 prolazni otvor: φ4,2 12 4.5 12 - 25 16.3 23 6 5 - -
    16 M5×0,8 Obje strane: φ6,5 navoj M5×0,8 prolazni otvor: φ4,2 12 4.5 12 - 29 19.8 28 6 5 - -
    20 M5×0,8 Obje strane: φ6,5 navoj M5×0,8 prolazni otvor: φ4,2 14 4.5 15 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Obje strane: φ8.2 navoj M6×1.0 prolazni otvor: φ4.6 15 5.5 18 2 40 28 - 10 8 12 10
    32 PT1/8 Obje strane: φ8.2 navoj M6×1.0 prolazni otvor: φ4.6 16 5.5 20 6 44 34 - 12 10 18.3 15
    40 PT1/8 Obje strane: φ10 navoj M8×1,25 prolazni otvor: φ6,5 20 7.5 20 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Obje strane: φ11 navoj M8×1,25 prolazni otvor: φ6,5 25 8.5 20 9.5 62 48 - 20 17 30 20
    63 PT1/4 Obje strane: φ11 navoj M8×1,25 prolazni otvor: φ6,5 25 8.5 20 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Obje strane: φ14 navoj M12×1,75 prolazni otvor: φ9,2 25 10.5 23 10 94 74 - 25 22 36 26
    100 PT3/8 Obje strane: φ17.5 navoj M14×2 prolazni otvor: φ11.3 30 13 23 10 114 90 - 32 27 35 26
