Tanki dvoosni cilindar s dvostrukim djelovanjem serije SDAD Dobavljači

Dom / Proizvodi / Zračni cilindar / Tanki cilindar / Tanki dvoosni cilindar s dvostrukim djelovanjem serije SDAD

Tanki dvoosni cilindar s dvostrukim djelovanjem serije SDAD Tanki dvoosni cilindar s dvostrukim djelovanjem serije SDAD
  • Tanki dvoosni cilindar s dvostrukim djelovanjem serije SDAD
  • Tanki dvoosni cilindar s dvostrukim djelovanjem serije SDAD
Tanki cilindar

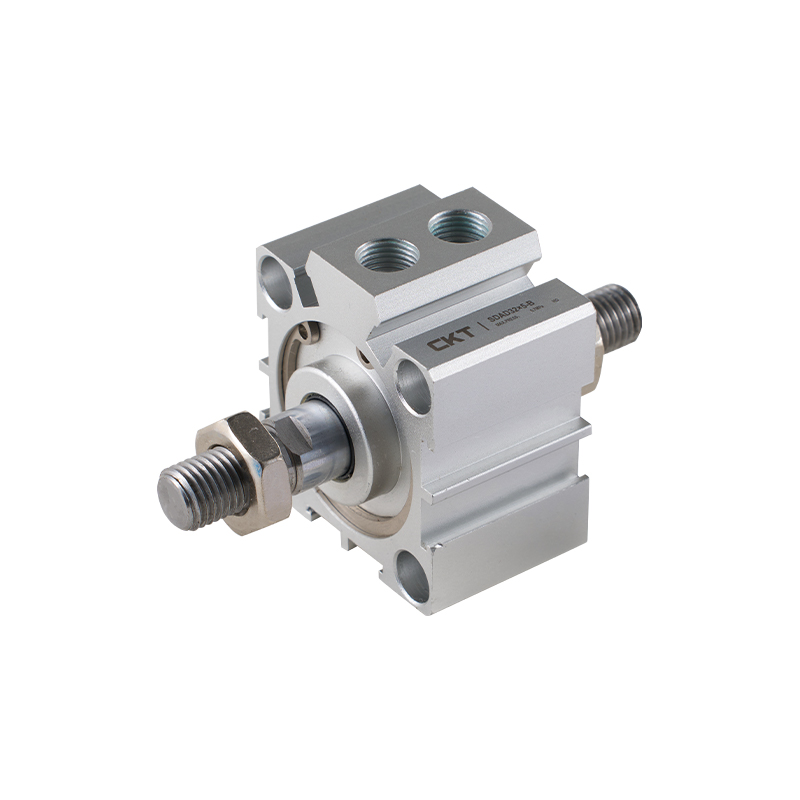

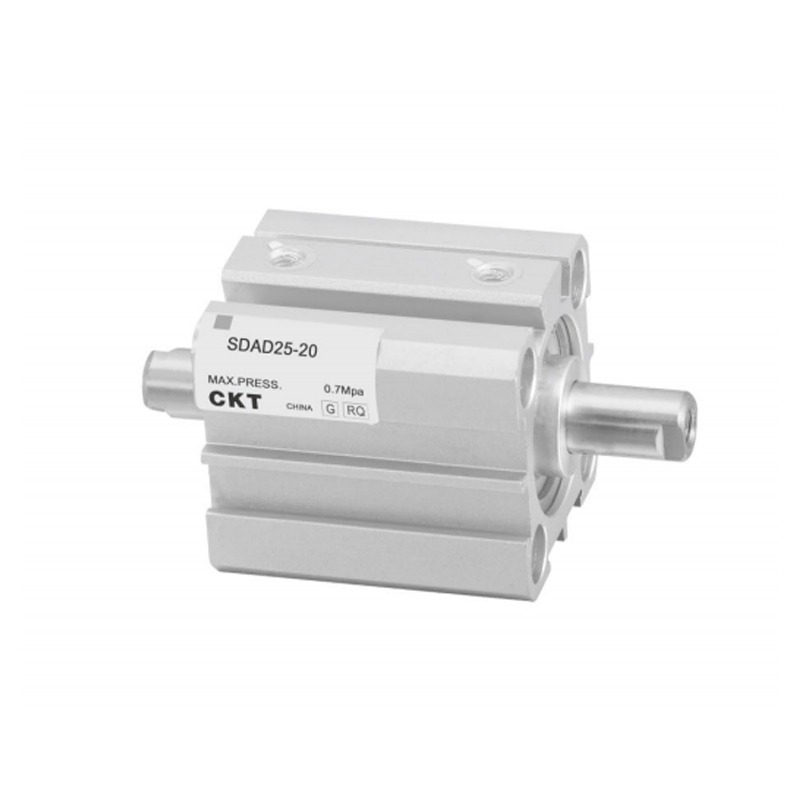

Tanki dvoosni cilindar s dvostrukim djelovanjem serije SDAD

Tanki cilindar dvostrukog djelovanja s dvostrukom osi serije SDAD je kompaktni pneumatski aktuator s dizajnom tanke kutije i integriranim mehanizmom za vođenje dvostruke klipnjače. Ostvaruje linearno klipno gibanje kroz dvosmjerni pneumatski pogon. Njegova temeljna značajka je rješavanje krutih izlaznih zahtjeva u uvjetima ograničenog prostora za ugradnju kroz fizičku optimizaciju prostora i strukturu vodilice visoke krutosti.

• Koncept ultratanke konstrukcije
Visina poprečnog presjeka cilindra značajno je komprimirana, a strukturna dubina je smanjena za oko 30%-50% u usporedbi s konvencionalnim cilindrima. Pogodan je za ugrađene instalacije ili gusto raspoređene scene, učinkovito poboljšavajući iskorištenost prostora opreme.

• Dvoosni anti-ekscentrični mehanizam opterećenja
Dvije paralelne klipnjače tvore sustav za smanjenje zakretnog momenta, koji istovremeno podnosi radijalna opterećenja i momente prevrtanja, poboljšava stabilnost gibanja krajnjeg efektora pod uvjetima ekscentričnog opterećenja i smanjuje rizik od zaglavljivanja klipnjače.

• Dvosmjerni pneumatski način dvostrukog djelovanja
Standardna konfiguracija pogonske arhitekture s dva priključka ostvaruje dvosmjerni izlaz jednake sile klipnjače kroz kontrolu reverzibilnog ventila. I prednji i povratni hod imaju punu izlaznu snagu bez potrebe za povratnom oprugom.

• Integracija tračnica visoke krutosti
Vodeća osovina i tijelo cilindra imaju integralnu ojačanu strukturu, a njihanje gibanja smanjeno je tehnologijom uklanjanja zazora pred opterećenjem. Čvrstoća linearne vodilice je oko 2 puta veća nego kod cilindra s jednom osi, čime se osigurava ponovljena točnost pozicioniranja unutar raspona tolerancije od ±0,1 mm.

• Modularno adaptersko sučelje
Kraj klipnjače kompatibilan je s ISO standardnim plivajućim zglobovima, a tijelo cilindra ima unaprijed postavljene višeosne montažne navojne rupe i površine za sklop tračnica. Podržava nestandardne konfiguracije kao što su okrenuta instalacija i bočna instalacija, koja se lako integrira u modul automatizacije.

• Optimizacija dinamičkog odziva
Struktura male šupljine skraćuje put punjenja i pražnjenja protoka zraka i surađuje s komponentama za brtvljenje s niskim trenjem kako bi se postigla puna kontrola vremena djelovanja hoda u rasponu od 0,1-0,3 sekunde (ovisno o specifikaciji hoda), udovoljavajući zahtjevima srednje i velike brzine.

E-pošta: manager@cktworld.com
Preuzmi
PREV:Tanki cilindar s podesivim hodom serije SDAJ
SLJEDEĆI:Tanki cilindar serije SDA

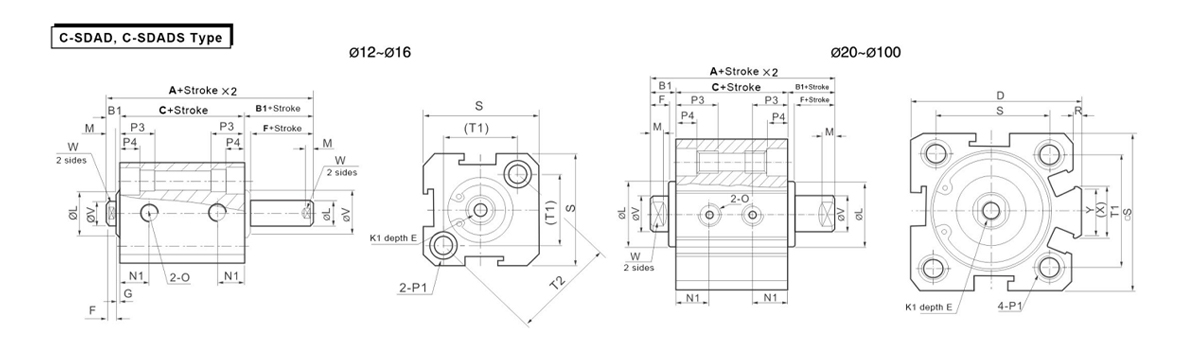

  • obrazac Bez automatskog prekidača S automatskim prekidačem B1 D Hod≤10 Moždani udar>10 F G K1 L M N1
    Veličina provrta/simbol A C A C E S=5 S>5
    12 27 17 37 27 5 - 6 4 1 M3×0,5 10.2 3 5.5 6.3
    16 29.5 18.5 39.5 28.5 5.5 - 6 4 1.5 M3×0,5 11 3 6.5 7.3
    20 30.5 19.5 40.5 29.5 5.5 36 8 (6,5 kada je udarac 5) 4 1.5 M4×0,7 13 3 7.5
    25 33 21 43 31 6 42 10 (7 kada je udarac 5) 4 2 M5×0,8 17 3 8
    32 38.5 24.5 48.5 34.5 7 50 8 12 4 3 M6×1 22 3 8 9
    40 40 26 50 36 7 58.5 8 12 4 3 M8×1,25 28 3 8 10
    50 46 28 56 38 9 71.5 8 15 5 4 M10×1,5 38 3 8 10.5
    63 50 32 60 42 9 84.5 10 15 5 4 M10×1,5 40 3 9.5 11.8
    80 63 41 73 51 11 104 13 20 6 5 M14×1,5 45 4 11.5 14.5
    100 75 51 85 61 12 124 18 20 7 5 M18×1,5 55 4 16 20.5
    Veličina provrta/simbol 0 P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 Obje strane: φ6,5 navoj M5×0,8 prolazni otvor: φ4,2 12 4.5 - 25 16.3 23 6 5 - -
    16 M5×0,8 Obje strane: φ6,5 navoj M5×0,8 prolazni otvor: φ4,2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5×0,8 Obje strane: φ6,5 navoj M5×0,8 prolazni otvor: φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Obje strane: φ8.2 navoj M6×1.0 prolazni otvor: φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Obje strane: φ8.2 navoj M6×1.0 prolazni otvor: φ4.6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Obje strane: φ10 navoj M8×1,25 prolazni otvor: φ6,5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Obje strane: φ11 navoj M8×1,25 prolazni otvor: φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Obje strane: φ11 navoj M8×1,25 prolazni otvor: φ6,5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Obje strane: φ14 navoj M12×1,75 prolazni otvor: φ9,2 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Obje strane: φ17.5 navoj M14x2 prolazni otvor: φ11.3 30 13 10 114 90 - 32 27 35 26
