Tanki cilindar

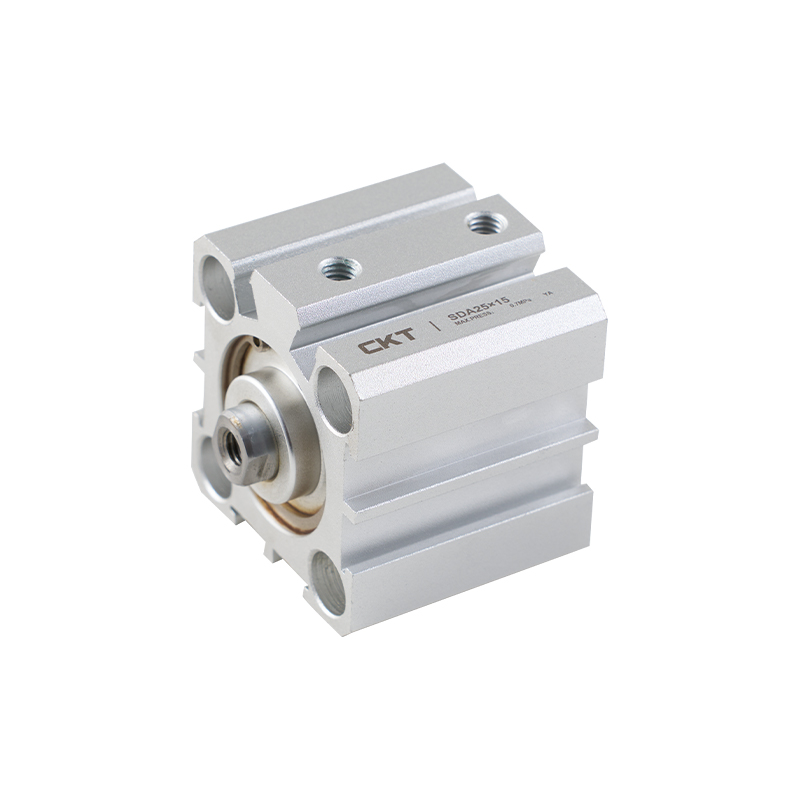

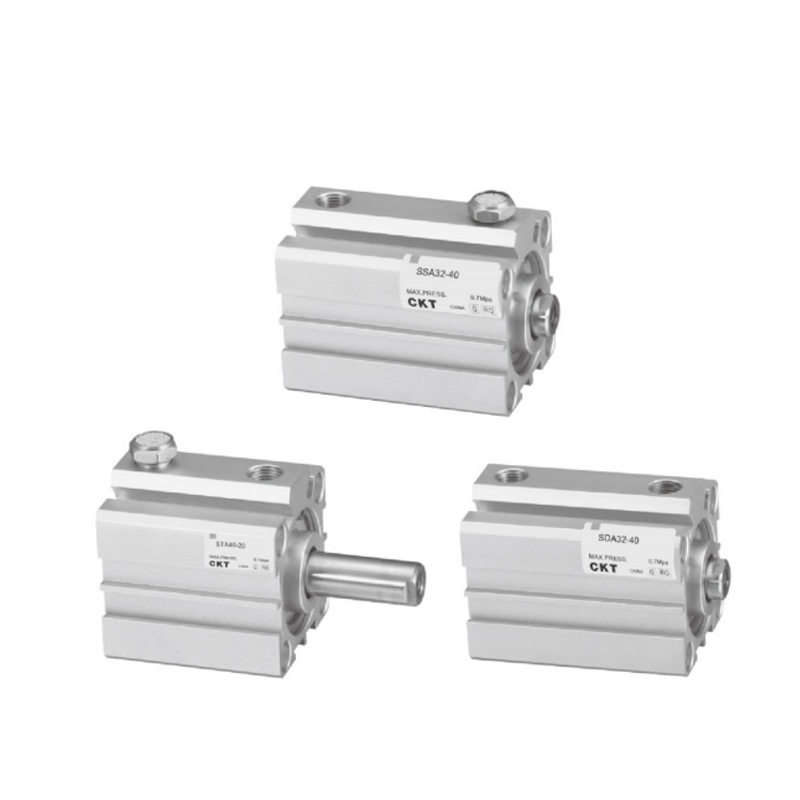

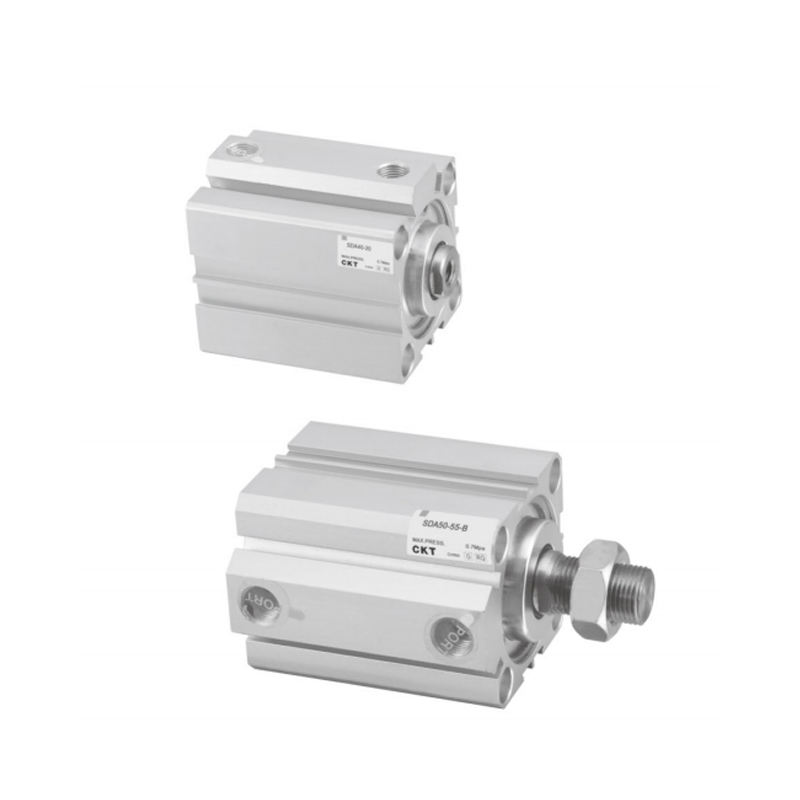

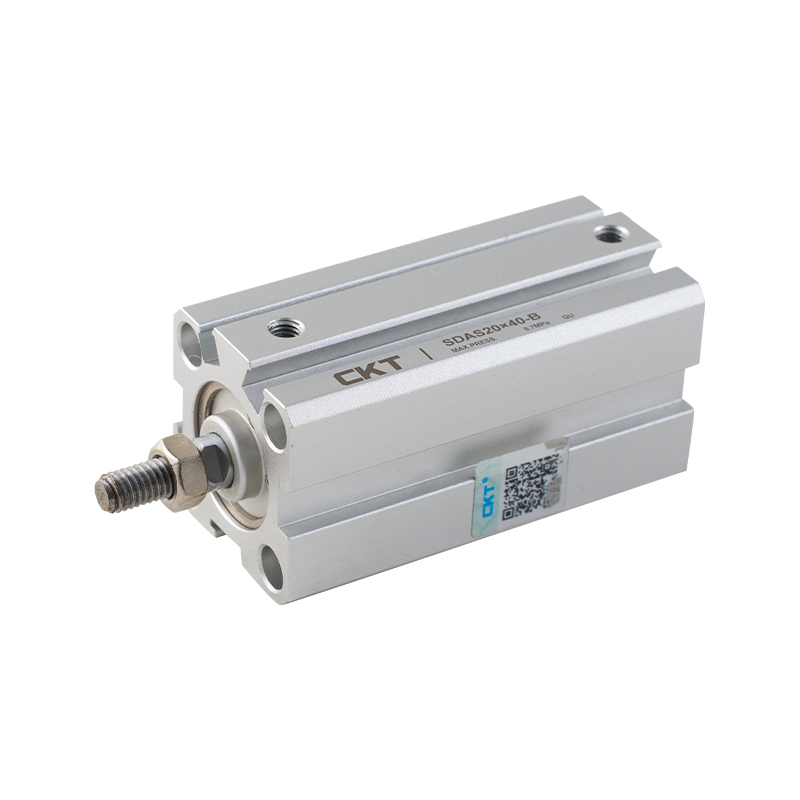

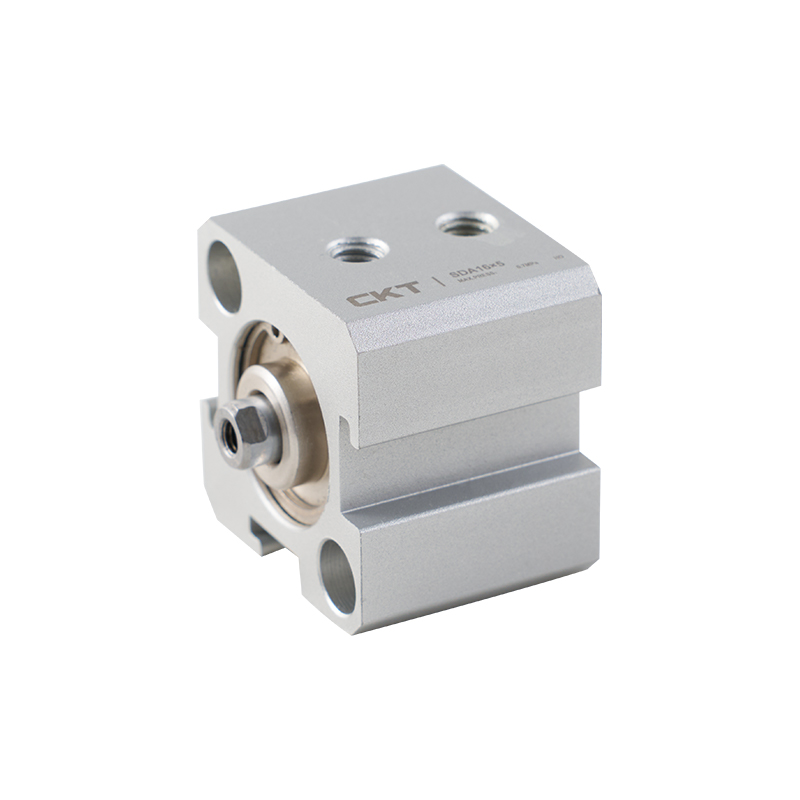

Tanki cilindar serije SDA

Tanak i lagan
Uz zadržavanje postojeće točnosti gibanja i vijeka trajanja proizvoda, njegova ukupna duljina je samo 1/2-1/3 duljine običnog cilindra. Iskorištava prednosti svoje tanke i lagane karakteristike.


Jednostavan za postavljanje
Metoda ugrađene instalacije ne zahtijeva nikakve dodatke za postizanje zahtjeva za uštedom prostora.


Jednostavan za održavanje
Dizajn usvaja jednostavnu metodu sastavljanja, što je pogodno za ugradnju, rastavljanje i održavanje.


Magnetski prekidač
Utor za montažu rezerviran je na periferiji tijela, što ga čini izuzetno jednostavnim za postavljanje i fiksiranje magnetskog prekidača i podešavanje njegovog položaja.

E-pošta: manager@cktworld.com
Preuzmi
PREV:Tanki dvoosni cilindar s dvostrukim djelovanjem serije SDAD
SLJEDEĆI:Novi tanki cilindar serije CQS

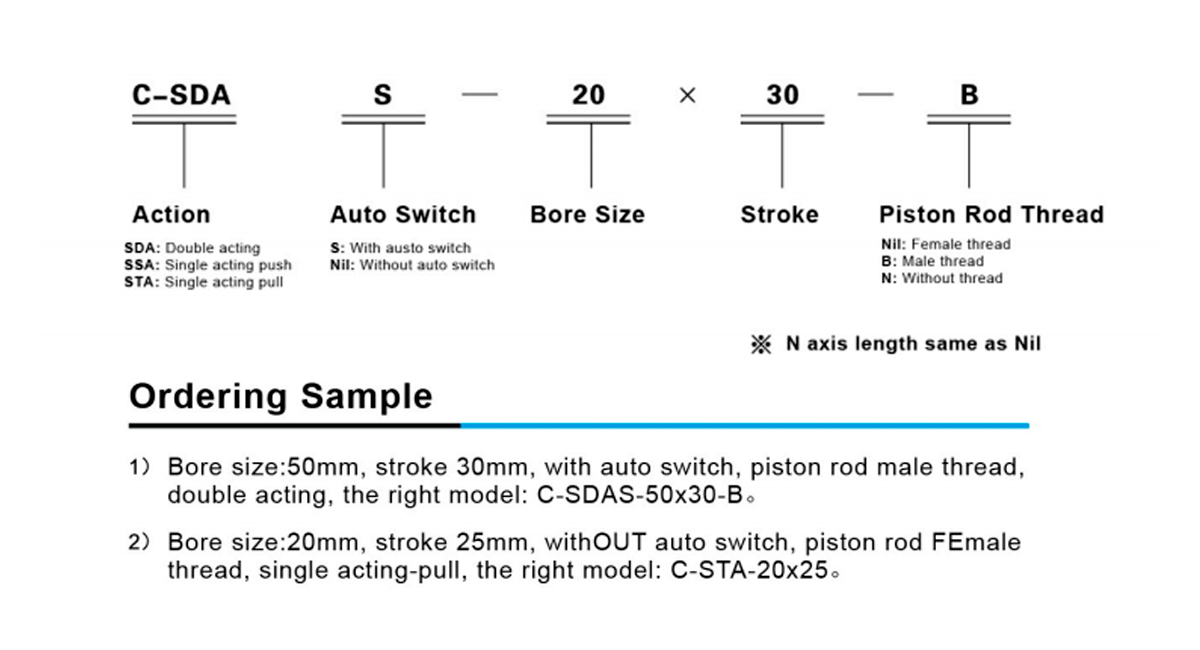

  • Veličina provrta (mm) 12 16 20 25 32 40 50 63 80 100
    Akcija Dvostruko djelovanje
    Jednostruko djelovanje-guranje               Jednostruko djelovanje-vučenje -
    tekućina zrak
    Operativni
    Raspon tlaka
    kgf/cm²     		Dvostruko djelovanje 1~9
    Jednostruko djelovanje 2~9 -
    Probni pritisak  kgf/cm² 13.5
    Operativni Temperature Range℃ -5~70
    Operativni Speed
    Raspon    mm/s     		Dvostruko djelovanje 30~500
    Jednostruko djelovanje 50~500
    jastuk Podloga za branik
    Veličina porta M5×0,8 PT1/8 PT1/4 PT3/8

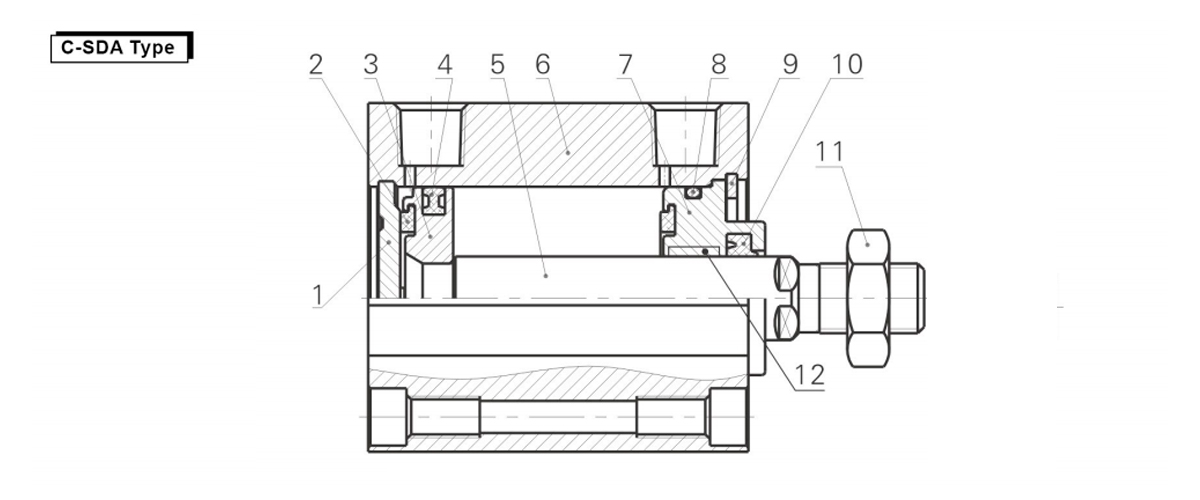

  • Stavka Ime Materijal Stavka Ime Materijal
    1 Stražnja korica 6060-T5 2 Klipni branik PU
    3 Klip 6061-T6 4 Dvostruki klip O tipa NBR
    5 Klip rod Srednje ugljični čelik (tvrdokromirana) 6 Glavno tijelo 6063-T5
    7 Prednja korica 60611-T6 8 Prednja korica O ring NBR
    9 Prsten za skakanje tipa C Čelik za opruge 10 Prednja korica seal ring NBR
    11 orasi Ugljični čelik 12 čahure Materijali otporni na habanje

    Zamjenski   dio/brtveni prsten
    Stavka Ime Materijal Komponente
    Ø12 Ø16 Ø20 Ø25 Ø32 Ø40 Ø50 Ø63 Ø80 Ø100
    9 Brtveni prsten šipke NBR PDB-6 PDB-6 PDB-8 PDB-10 PDB-12 PDB-16 PDB-20 PDB-20 PDU-25 PDU-32
    10 Klip seal ring APA-012 APA-016 APA-O20 APA-Q25 APA-O32 APA-O40 APA-050 APA-Q63 APA-O80 APA-100
    11 O prsten prednjeg poklopca Ø12×1,5 Ø16×1,5 Ø17×1,8 Ø22×1,8 Ø27×1,8 Ø36×1,8 Ø47×1,8 Ø59×1,8 Ø75×1,8 Ø95×1,8
    Brtveni prsten Model C-SDA12-PS C-SDA16-PS C-SDA20-PS C-SDA25-PS C-SDA32-PS C-SDA40-PS C-SDA50-PS C-SDA63-PS C-SDA80-PS C-SDA100-PS

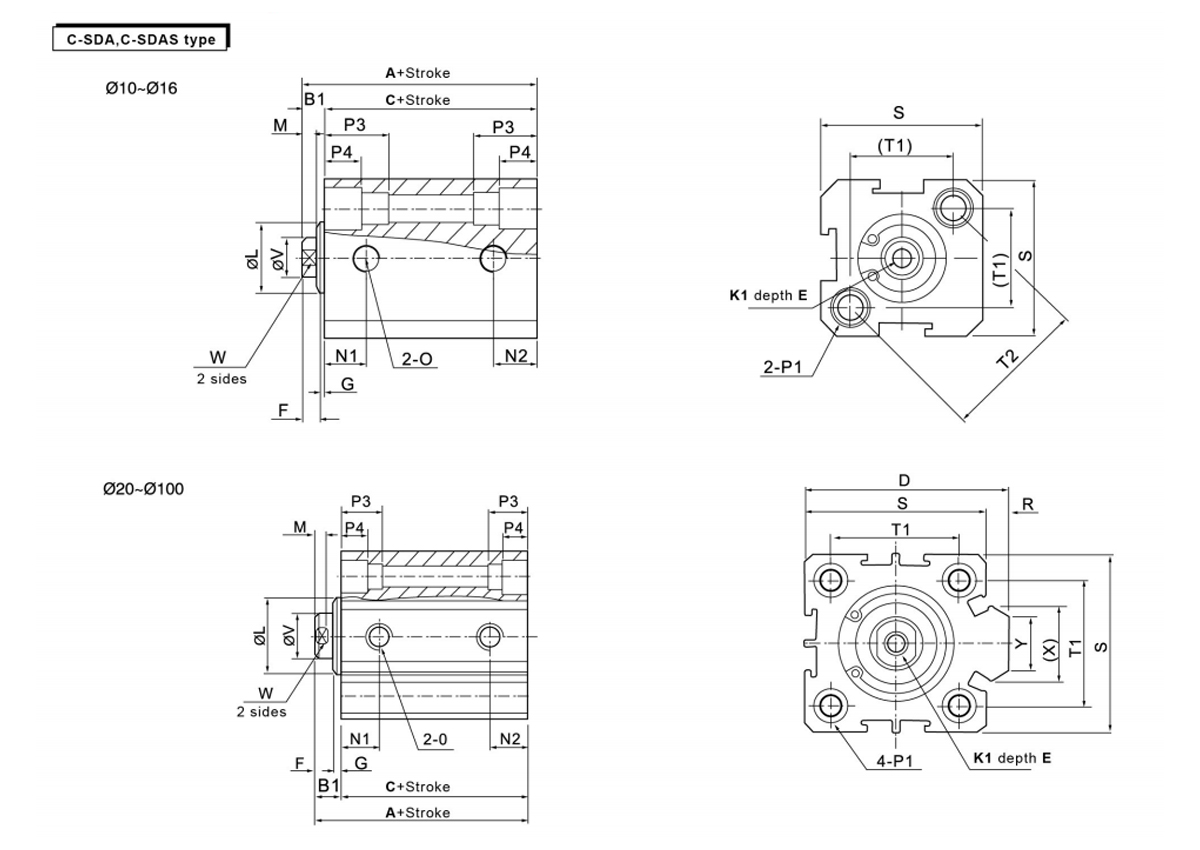

    obrazac Standardno S automatskim prekidačem B1 D E F G K1 L M N1 N2
    Veličina provrta/ISimbol A C A C S=5 S>5 S=5 S>5
    12 22 17 32 27 5 - 6 4 1 M3×0,5 10.2 3 7.5 5
    16 24 18.5 34 28.5 5.5 - 6 4 1.5 M3×0,5 11 3 8 5.5
    20 25 19.5 35 29.5 5.5 36 8 4 1.5 M4×0,7 13 3 9 5.5
    25 27 21 37 31 6 42 10 4 2 M5×0,8 17 3 9.2 5.5
    32 31.5 24.5 41.5 34.5 7 50 12 4 3 M6×1 22 3 9 6.5 9
    40 33 26 43 36 7 58.5 12 4 3 M8×1,25 28 3 9.5 7.5
    50 37 28 47 38 9 71.5 15 5 4 M10×1,5 38 3 8 10.5 8 10.5
    63 41 32 51 42 9 84.5 15 5 4 M10×1,5 40 3 9.5 11.8 9.5 11.8
    80 52 41 62 51 11 104 20 6 5 M14×1,5 45 4 11.5 14.5 11.5 14.5
    100 63 51 73 61 12 124 20 7 5 N18×1,5 55 4 16 20.5 16 20.5

    Veličina provrta/ISimbol O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 Obje strane: φ6,5 navoj M5×0,8 prolazni otvor: φ4,2 12 4.5 - 25 16.3 23 6 5 - -
    16 M5×0,8 Obje strane: φ6,5 navoj M5×0,8 prolazni otvor: φ4,2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5×0,8 Obje strane: φ6,5 navoj M5×0,8 prolazni otvor: φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Obje strane: φ8.2 navoj M6×1,0 prolazni otvor: φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Obje strane: φ8.2 navoj M6×1,0 prolazni otvor: φ4.6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Obje strane: φ10 navoj M8×1,25 prolazni otvor: φ6,5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Obje strane: φ11 navoj M8×1,25 prolazni otvor: φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Obje strane: φ11 navoj M8×1,25 prolazni otvor: φ6,5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Obje strane: φ14 navoj M12×1,75 prolazni otvor: φ9,2 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Obje strane: φ17.5 navoj M14x2 prolazni otvor: φ11.3 30 13 10 114 90 - 32 27 35 260

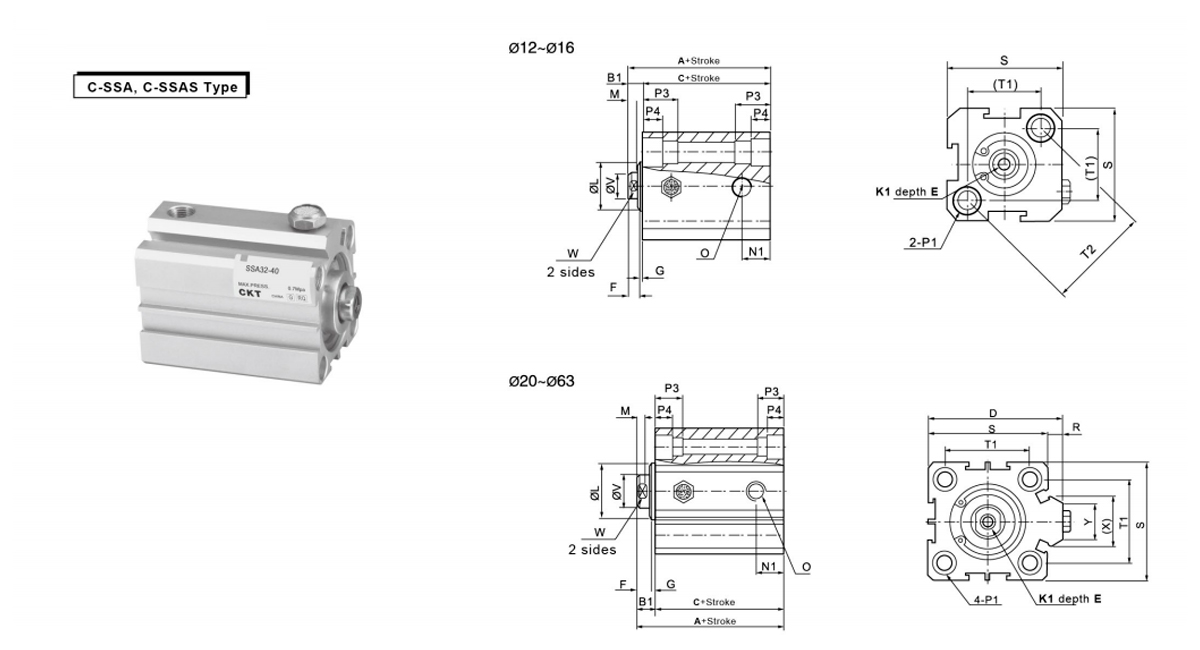

    obrazac Bez automatskog prebacivanja S automatskim prebacivanjem B1 D E F G K1 L M N1
    Veličina provrta/ISimbol A C A C
    ≤10 >10 ≤10 >10 ≤10 >10 ≤10 >10
    12 32 42 27 37 42 52 37 47 5 - 6 4 1 M3×0,5 10.2 3 5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5 - 6 4 1.5 M3×0,5 11 3 5.5
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 M4×0,7 13 3 5.5
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 M5×0,8 17 3 5.5
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 M6×1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 M8×1,25 28 3 7.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 M10×1,5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 M10×1,5 40 3 11

    Veličina provrta/ISimbol O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 Obje strane: φ6.5 navoj M5×0,8 prolazni otvor: φ4.2 12 4.5 - 25 16.2 23 6 5 - -
    16 M5×0,8 Obje strane: φ6.5 navoj M5×0,8 prolazni otvor: φ4.2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5×0,8 Obje strane: φ6.5 navoj M5×0,8 prolazni otvor: φ4.2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Obje strane: φ8.2 navoj M6×1.0 prolazni otvor: φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Obje strane: φ8.2 navoj M6×1.0 prolazni otvor: φ4.6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Obje strane:φ10 navoj M8×1,25 provrt:φ6,5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Obje strane:φ11 navoj M8×1,25 provrt:φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Obje strane:φ11 navoj M8×1,25 provrt:φ6,5 25 8.5 9.5 75 60 - 20 17 28.7 20

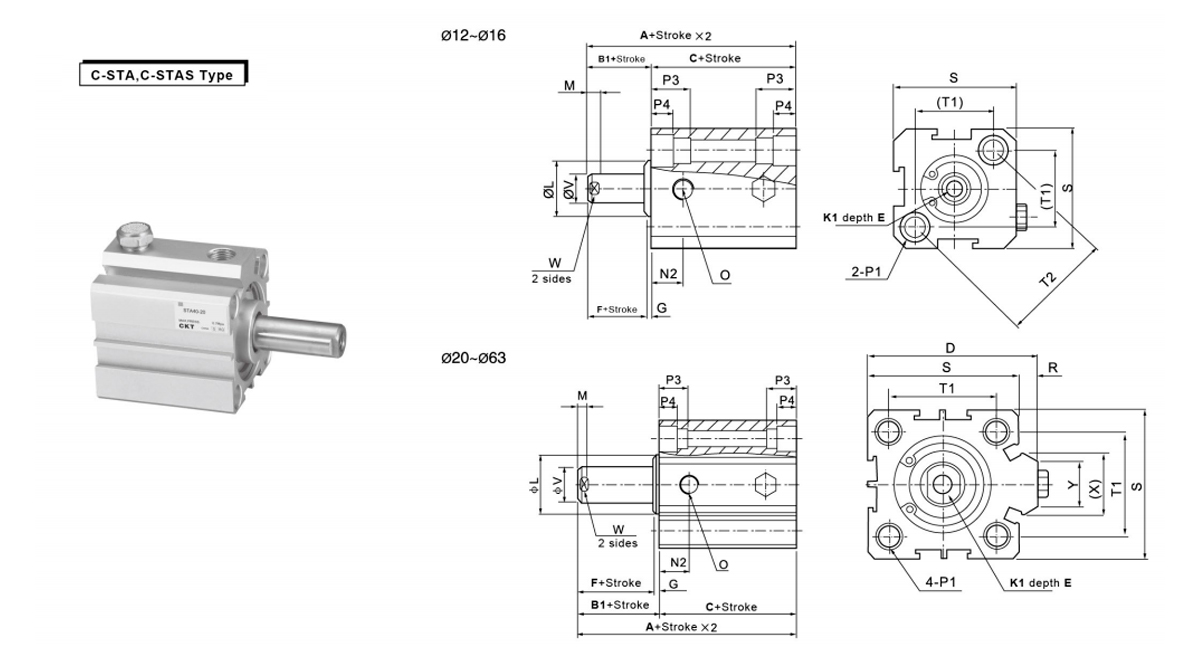

    obrazac Bez automatskog prebacivanja S automatskim prebacivanjem B1 D E F G K1 L M N2
    Veličina provrta/ISimbol A C A C
    Moždani udar ≤10 >10 ≤10 >10 ≤10 >10 ≤10 >10
    12 32 42 27 37 42 52 37 47 5 6 4 1 M3×0,5 10.2 3 7.5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5
    -     		6 4 1.5 M3×0,5 11 3 8
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 M4×0,7 13 3 9
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 M5×0,8 17 3 9.2
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 M6×1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 M8×1,25 28 3 9.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 M10×1,5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 M10×1,5 40 3 12
    Veličina provrta/ISimbol O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 Obje strane: φ6,5 navoj M5×0,8 prolazni otvor: φ4,2 12 4.5
    -     		25 16.2 23 6 5
    -
    16 M5×0,8 Obje strane: φ6,5 navoj M5×0,8 prolazni otvor: φ4,2 12 4.5 - 29 19.8 28 6 5 -
    -
    20 M5×0,8 Obje strane: φ6,5 navoj M5×0,8 prolazni otvor: φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Obje strane: φ8.2 navoj M6×1,0 prolazni otvor: φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Obje strane: φ8.2 navoj M6×1,0 prolazni otvor: φ4.6 16 5.5 6 44 34 12 10 18.3 15
    40 PT1/8 Obje strane: φ10 navoj M8×1,25 prolazni otvor: φ6,5 20 7.5 6.5 52 40 16 14 21.3 16
    50 PT1/4 Obje strane: φ11 navoj M8×1,25 prolazni otvor: φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Obje strane: φ11 navoj M8×1,25 prolazni otvor: φ6,5 25 8.5 9.5 75 60 20 17 28.7 20

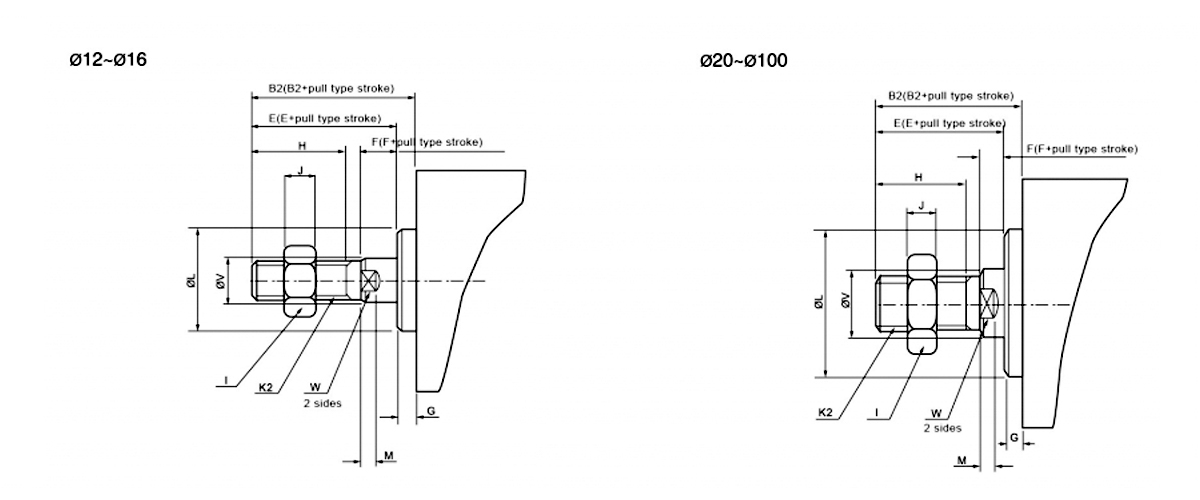

    Veličina provrta/ISimbol B2 E F G 2 I J K2 L M V W
    12 17 16 4 1 10 8 4 M5×0,8 10.2 3 6 5
    16 17.5 16 4 1.5 10 8 4 M5×0,8 11 3 6 5
    20 20.5 19 4 1.5 13 10 5 M6×1.0 13 3 8 6
    25 23 21 4 2 15 12 6 M8×1,25 17 3 10 8
    32 25 22 4 3 15 17 6 M10×1,25 22 3 12 10
    40 35 32 4 3 25 19 8 M14×1,5 28 3 16 14
    50 37 33 5 4 25 27 11 M18×1,5 38 3 20 17
    63 37 33 5 4 25 27 11 M18×1,5 40 3 20 17
    80 44 39 6 5 30 32 13 M22×1,5 45 4 25 22
    100 50 45 7 5 35 36 13 M26×1,5 55 4 32 27
