Novi tanki cilindar serije CQS Dobavljači

Dom / Proizvodi / Zračni cilindar / Tanki cilindar / Novi tanki cilindar serije CQS

Novi tanki cilindar serije CQS Novi tanki cilindar serije CQS Novi tanki cilindar serije CQS
  • Novi tanki cilindar serije CQS
  • Novi tanki cilindar serije CQS
  • Novi tanki cilindar serije CQS
Tanki cilindar

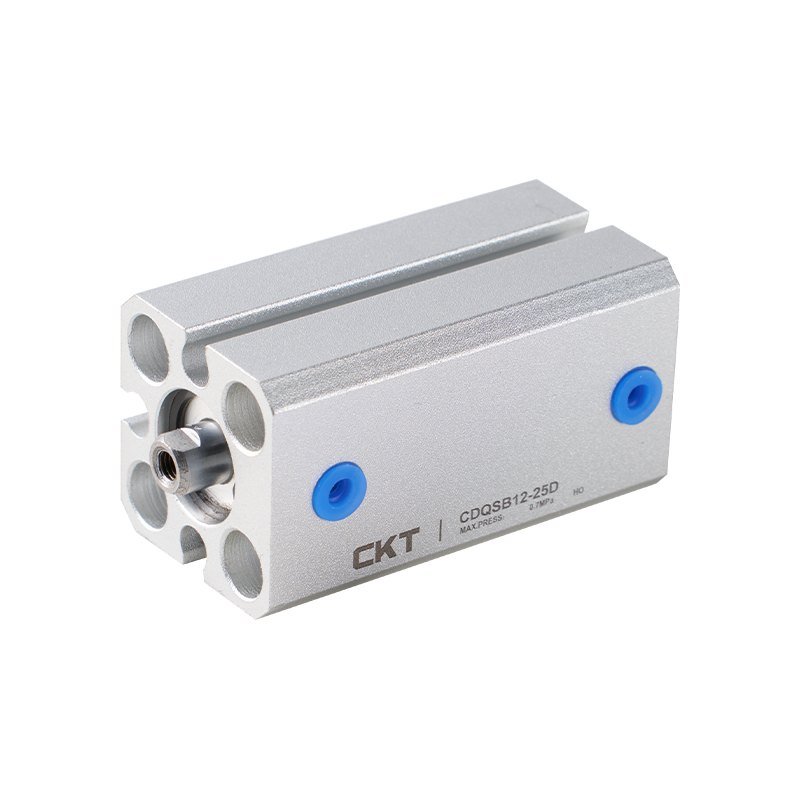

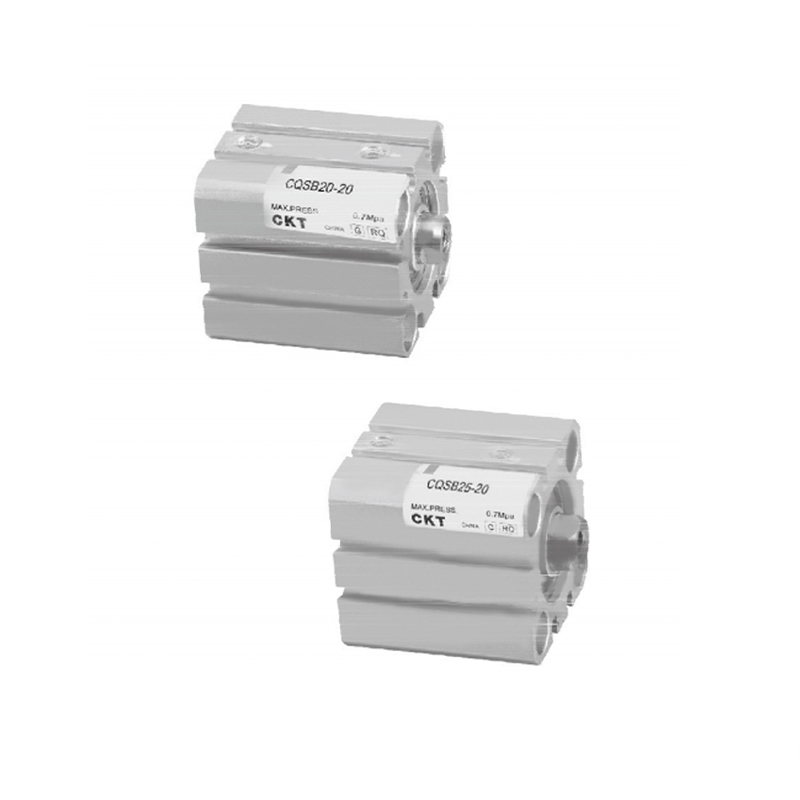

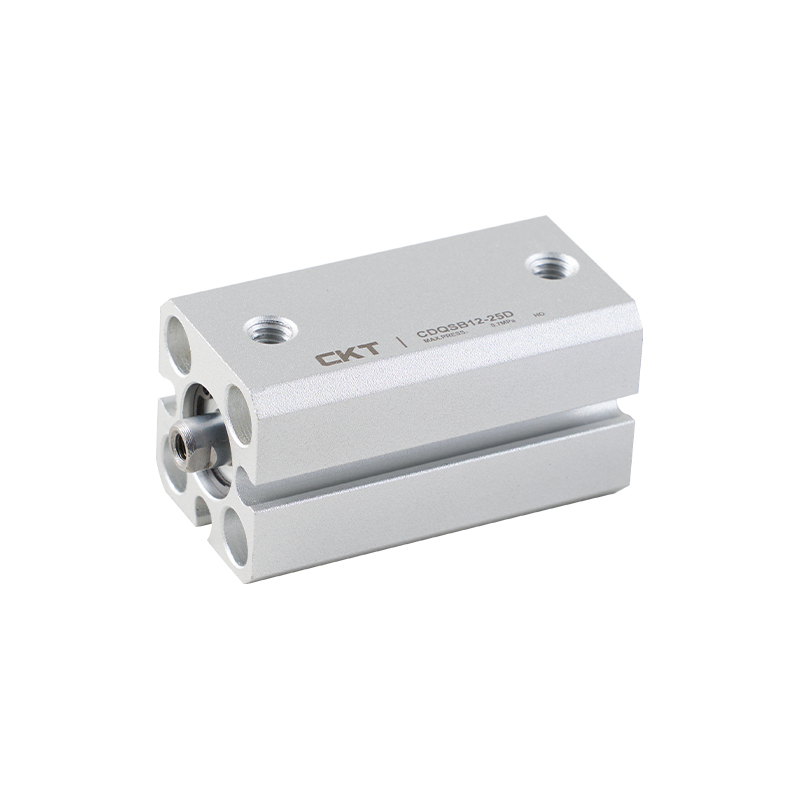

Novi tanki cilindar serije CQS

Kao učinkovit pneumatski aktuator u području moderne industrijske automatizacije, novi tanki cilindar serije CQS postigao je koordiniranu optimizaciju zauzimanja prostora i funkcionalne konfiguracije kroz strukturnu inovaciju, pružajući fleksibilnije pogonsko rješenje za kompaktni raspored opreme.

1. Višesmjerni dizajn kompatibilnosti instalacije
Tijelo cilindra integrira višedimenzionalno sučelje za instalaciju magnetskog prekidača. Među njima, specifikacija malog promjera cilindra pruža trosmjernu referentnu površinu za ugradnju, a specifikacije srednjeg i velikog promjera cilindra proširene su na četverostrani način ugradnje uključujući referentnu površinu priključka, što značajno poboljšava slobodu rasporeda i prilagodljivost osjetnog elementa.

2. Arhitektura optimizacije iskorištenja prostora
Usvajanjem kompaktne konfiguracije pozitivne kompresije, ključne komponente gibanja su topološki optimizirane. Pod pretpostavkom održavanja standardnih izlaznih performansi, aksijalno i radijalno zauzimanje prostora se istovremeno smanjuje, učinkovito oslobađajući resurse unutarnjeg prostora opreme.

3. Kompozitna instalacijska struktura
Baza integrira prodor kroz rupu i ugrađene dvostruke nosače s navojem. Kroz modularni dizajn sučelja, kompatibilan je sa zahtjevima povezivanja glavnih mehanizama, smanjuje složenost integracije sustava i podržava brzu implementaciju u više scenarija.

E-pošta: manager@cktworld.com
Preuzmi
PREV:Tanki cilindar serije SDA
SLJEDEĆI:Tanki cilindar serije CQM (tip vodilice)
  • Veličina otvora (mm) 12 16 20 25
    tekućina zrak
    Akcija Dvostruko djelovanje, jednostruko djelovanje: povratna/produžena opruga
    Proof Pressure 1.5MPa{15.3kgf/cm²}
    Maks. radni tlak 1.0MPa{10.2kgf/cm²}
    Temperatura okoline i tekućine -10 ℃ ~ 60 ℃
    Navoj na kraju šipke Ženski navoj (standard), muški navoj (opcija)
    jastuk Ništa
    Brzina klipa 50~500mm/s
    Tolerancija duljine poteza 1
    * Podmazivanje Nije potrebno
    Montaža Prolazni otvor, oba kraja urezana (univerzalno)
    Veličina porta M5×0,8
    *Molimo koristite ISOVG32 ako želite koristiti podmazivanje.

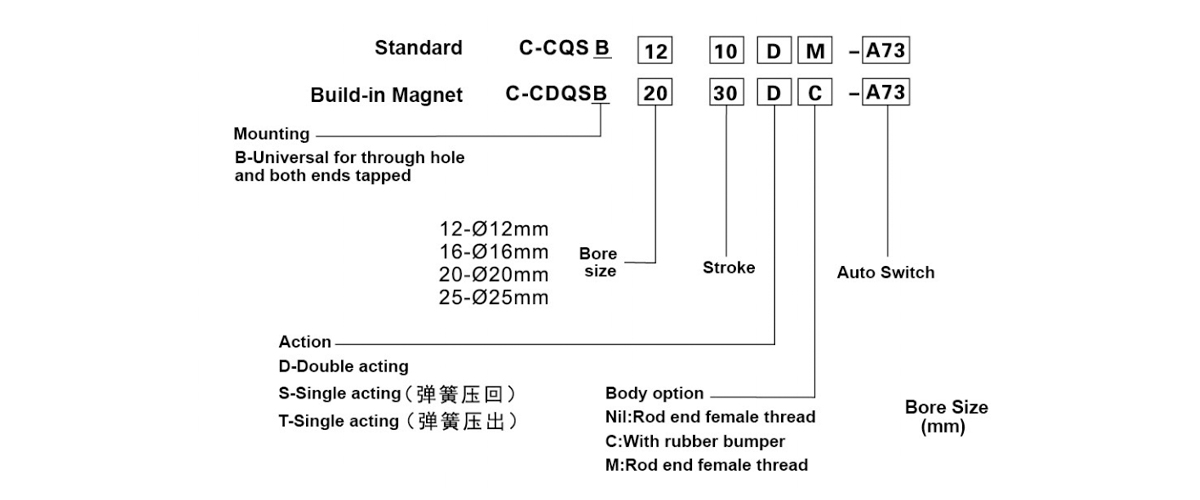

  • Hod/model  automatskog  prebacivanja
    Veličina provrta
    (mm)     		Standardni hod (mm) Automatski prekidač
    Dvostruko djelovanje Jednostruka gluma Vrsta instalacije tunela
    12 5,10,15
    20,25,30,     		510 A93(V)
    M9N(V)
    M9B(V)
    F9BA     		A96(V)
    F9NW
    M9P(V)
    16
    20 5,10,15,20,25
    30,35,40,45,50     		510
    25

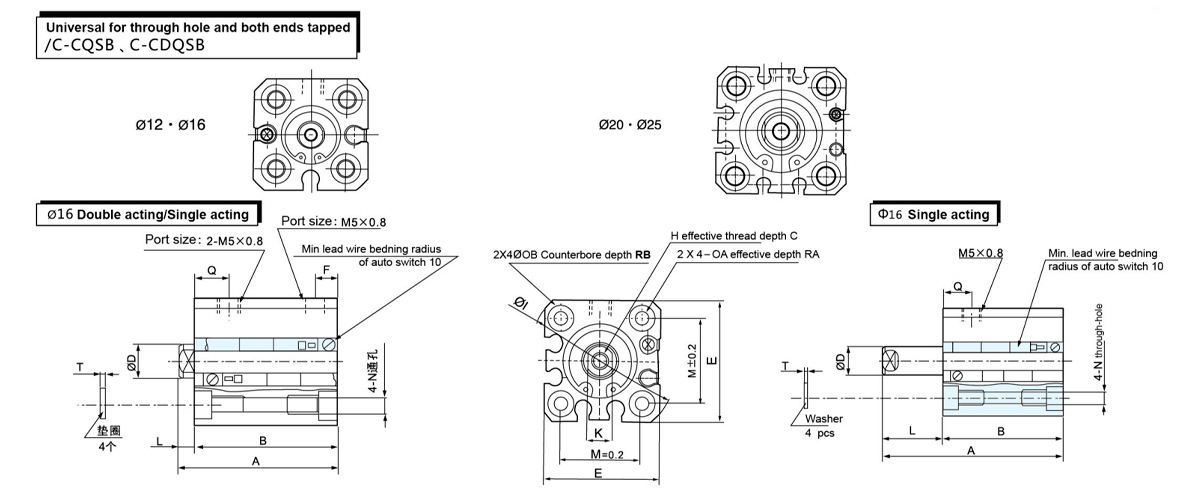

  • Dimenzija za dvostruko djelovanje/jednostruko djelovanje
    Primjenjivo
    Veličina provrta
    (mm)     		Standardnonono
    C D E H I K M N OA OB RA RB T Q
    12 6 6 25 M3×0,5 32 5 15.5 3.5 M4×0,7 6.5 7 4 0.5 7.5
    16 8 8 29 M4×0,7 38 6 20 3.5 M4×0,7 6.5 7 4 0.5 7.5
    20 7 10 36 M5×0,8 47 8 25.5 5.4 M6×1,0 9 10 7 1 9
    25 12 12 40 M6×1,0 52 10 28 5.4 M6×1,0 9 10 7 1 11

    Dvostruko djelovanje (ST=hod)
    Primjenjivo
    Veličina provrta
    (mm)     		Moždani udar
    Raspon
    (mm)     		Osnovni tip Ugrađeni magnet
    A B F L Q A B
    12 5~30 20,5 sv 17 sv 5 3.5 7.5 25,5 sv 22 sv
    16 5~30 20,5 sv 17 sv 5 3.5 7.5 25,5 sv 22 sv
    20 5~50 24 sv 19,5 sv 5.5 4.5 9 34 sv 29,5 sv
    25 5~50 27,5 sv 22,5 sv 5.5 5 11 37,5 sv 32,5 sv

    Jednostruko djelovanje (ST=moždani udar)

    Primjenjivo
    Veličina provrta
    (mm)
    Moždani udar
    Raspon
    (mm)     		Standardnonono Ugrađeni magnet
    A B F L A B
    5ST 10ST 5ST 10ST 5ST 10ST 5ST 10ST
    12 510 25.5 30.5 22 27 5 3.5 30.5 35.5 27 32
    16 25.5 30.5 22 27 5 3.5 30.5 35.5 27 32
    20 29 34 24.5 29.5 5.5 4.5 39 44 34.5 39.5
    25 32.5 37.5 27.5 32.5 5.5 5 42.5 47.5 37.5 42.5

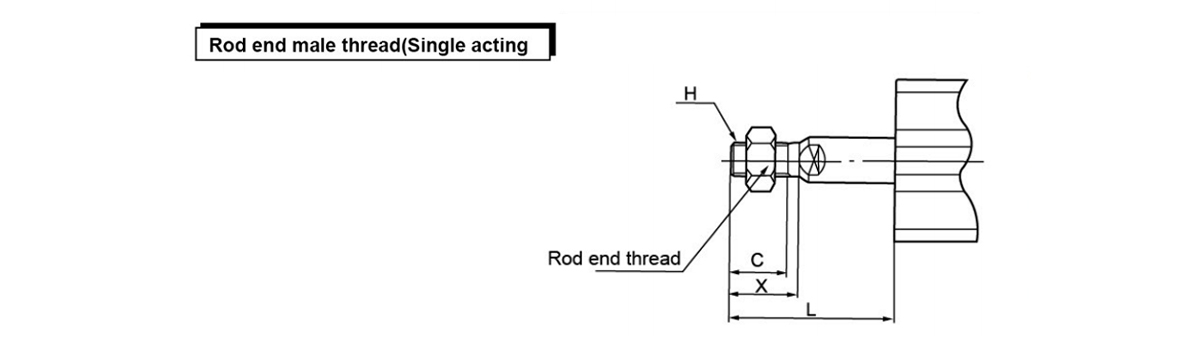

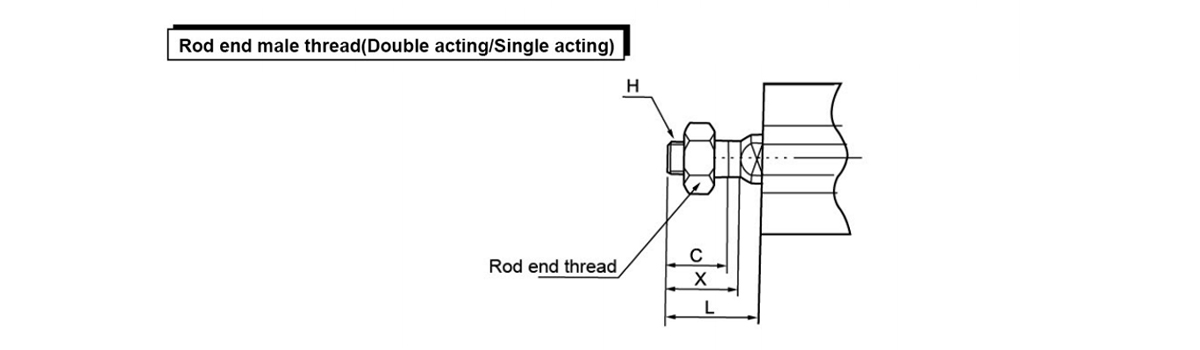

    Primjenjivo
    Veličina provrta
    (mm)     		C H L X
    12 9 M5×0,8 14 10.5
    16 10 M6×1,0 15.5 12
    20 12 M8×1,25 18.5 14
    25 15 M10×1,25 22.5 17.5

    Primjenjivo
    Veličina provrta
    (mm)     		C H L X
    5ST 10ST
    12 9 M5×0,8 19 24 10.5
    16 10 M6×1,0 20.5 25.5 12
    20 12 M8×1,25 23.5 28.5 14
    25 15 M10×1,25 27.5 32.5 17.5

    Jednostruko djelovanje (ST=Itinerer)

    Primjenjivo
    Veličina provrta
    (mm)
    Moždani udar
    Raspon
    (mm)     		Standardnonono Ugrađeni magnet
    A B L Q A B
    5ST 10ST 5ST 10S 5 ST 10ST 5ST 10ST 5 ST 10ST
    12 510 30.5 40.5 22 27 8.5 13.5 7.5 35.5 45.5 27 32
    16 30.5 40.5 22 27 8.5 13.5 7.5 35.5 45.5 27 32
    20 34 39 24.5 29.5 9.5 14.5 9 44 49 34.5 39.5
    25 37.5 42.5 27.5 32.5 10 15 11 47.5 52.5 37.5 42.5
