Tanki cilindar serije CQM (tip vodilice) Dobavljači

Dom / Proizvodi / Zračni cilindar / Tanki cilindar / Tanki cilindar serije CQM (tip vodilice)

Tanki cilindar serije CQM (tip vodilice) Tanki cilindar serije CQM (tip vodilice) Tanki cilindar serije CQM (tip vodilice)
  • Tanki cilindar serije CQM (tip vodilice)
  • Tanki cilindar serije CQM (tip vodilice)
  • Tanki cilindar serije CQM (tip vodilice)
Tanki cilindar

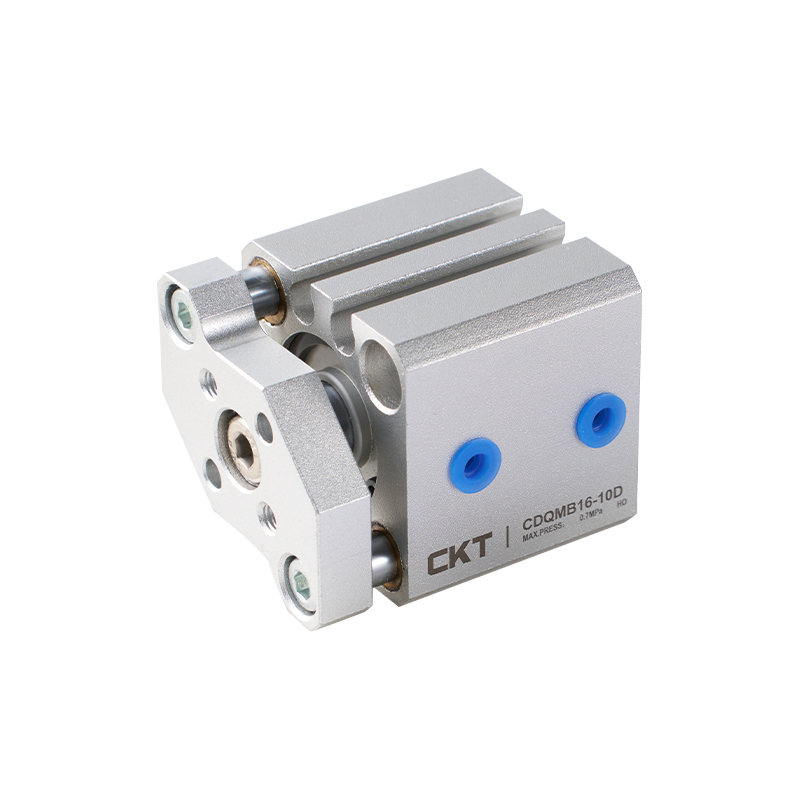

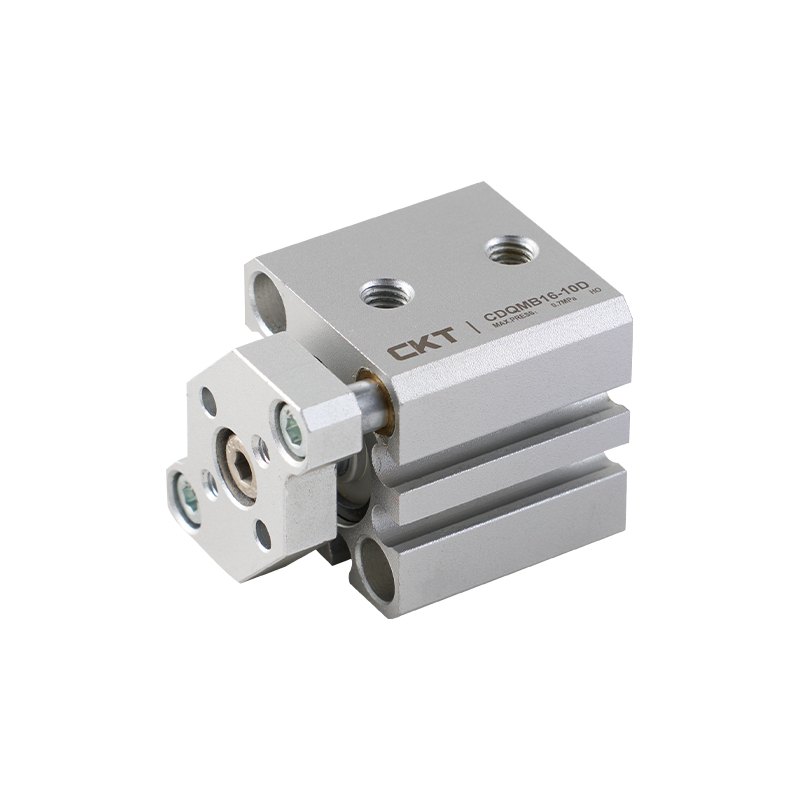

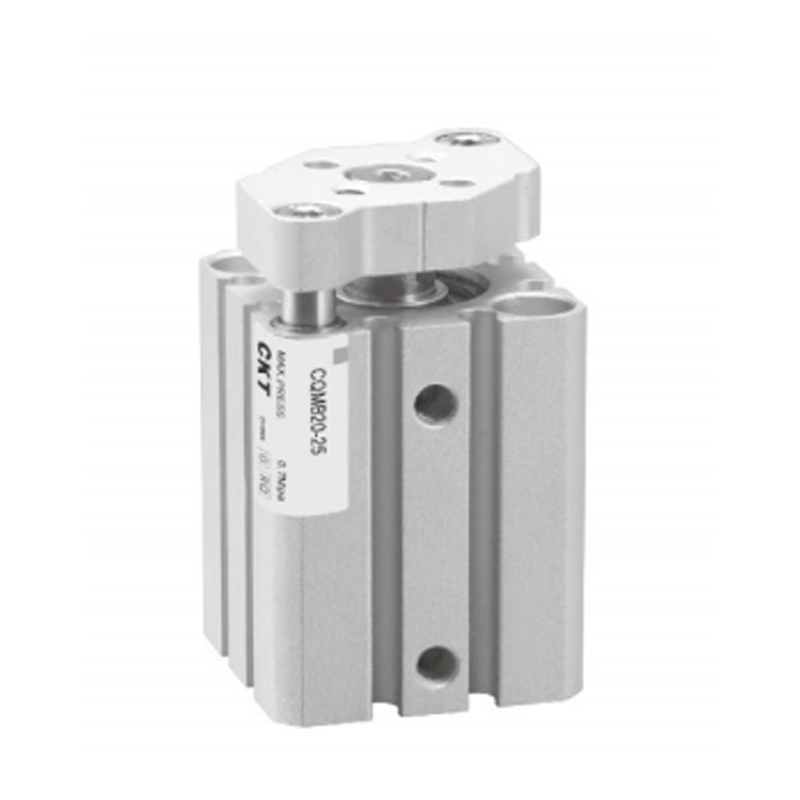

Tanki cilindar serije CQM (tip vodilice)

Tanki cilindar serije CQM (tip vodilice) dizajniran je za vodilice visoke krutosti i kompaktne prostorne uvjete. Integrira potporu tereta i funkcije protiv torzije kroz dvostruku strukturu vodilice kako bi zadovoljio potrebe preciznog pozicioniranja.

1. Standardizirana i ojačana struktura
Slijedeći standardne specifikacije JIS-a, usvaja integrirani dizajn dvostruke vodilice kako bi se osigurala strukturalna krutost i radna stabilnost.

2. Prilagodljivost prostora
Kompaktno tijelo značajno smanjuje zahtjeve za prostorom za ugradnju i prikladno je za scenarije automatizacije s ograničenim prostorom.

3. Sposobnost kompozitnog anti-ekscentričnog opterećenja
Sustav dvostruke vodilice istovremeno potiskuje rotacijski pomak, pruža izvrsne performanse protiv savijanja i torzije i prilagođava se uvjetima asimetričnog opterećenja.

4. Visoka kompatibilnost opterećenja
Mehanizam vodilice može nositi velika opterećenja gibanja i bočne sile, smanjujući učinak naprezanja konzolnih uvjeta na tijelo cilindra.

5. Kontrola precizne vodilice
Krajnja točnost bez rotacije je ≤±0,2°, osiguravajući linearnu putanju gibanja visoke preciznosti.

6. Kompatibilnost instalacije
Dimenzije glavnog tijela za ugradnju su interoperabilne sa standardnom serijom tankih cilindara istih specifikacija, podržavajući brzu zamjenu ili nadogradnju opreme.

E-pošta: manager@cktworld.com
Preuzmi
PREV:Novi tanki cilindar serije CQS
SLJEDEĆI:Tanki cilindar serije CQ2 (velika veličina provrta)
  • Akcija Jedna šipka, dvostrukog djelovanja
    Maks. radni tlak 1,0 MPa
    Min.Radni
    Pritisak     		Ø12, Ø16 0,12 MPa
    Ø20~0100 0,1 MPa
    Temperatura okoline i tekućine Bez automatskog prekidača: -10~ 70 ℃, s automatskim prekidačem: -10 ~ 60 ℃ (bez smrzavanja)
    jastuk Obostrani branik
    Tolerancija duljine poteza 10 mm
    Brzina klipa Ø12~Ø40 50~500   mm/s
    Ø50~Ø100 50~300   mm/s

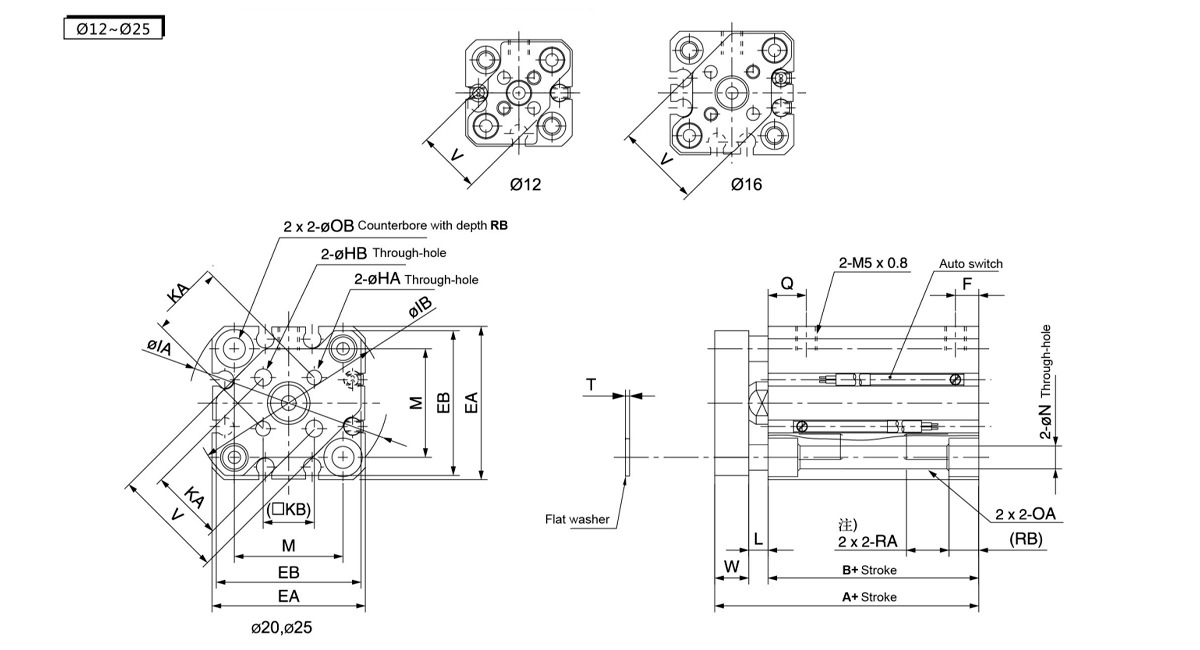

  • dosadno
    Veličina
    (mm)     		Moždani udar
    Raspon
    (mm)     		Bez automatskog prekidača S automatskim prekidačem EA EB F HA OA HB IA IB KA KB L M N OB Q RA RB T V W
    A B A B
    12 5~30 26.5 17 31.5 22 25 24 5 M3×0,5 M4×0,7 3 32 31.5 10 7.1 3.5 15.5 3.5 6.5 7.5 7 4 0.5 14.9 6
    16 5~30 26.5 17 31.5 22 29 28 5 M3×0,5 M4×0,7 3 38 37 14 9.9 3.5 20 3.5 6.5 7.5 7 4 0.5 20 6
    20 5~50 32 19.5 42 29.5 36 34 5.5 M4×0,7 M6×1,0 4 47 45.5 17 12 4.5 25.5 5.4 9 9 10 7 1 26 8
    25 5~50 35.5 22.5 45.5 32.5 40 38 5.5 M5×0,8 M6×1,0 5 52 50.5 22 15.6 5 28 5.4 9 11 10 7 1 30 8

    Oba  kraja  Tapped  (C-CQMA)

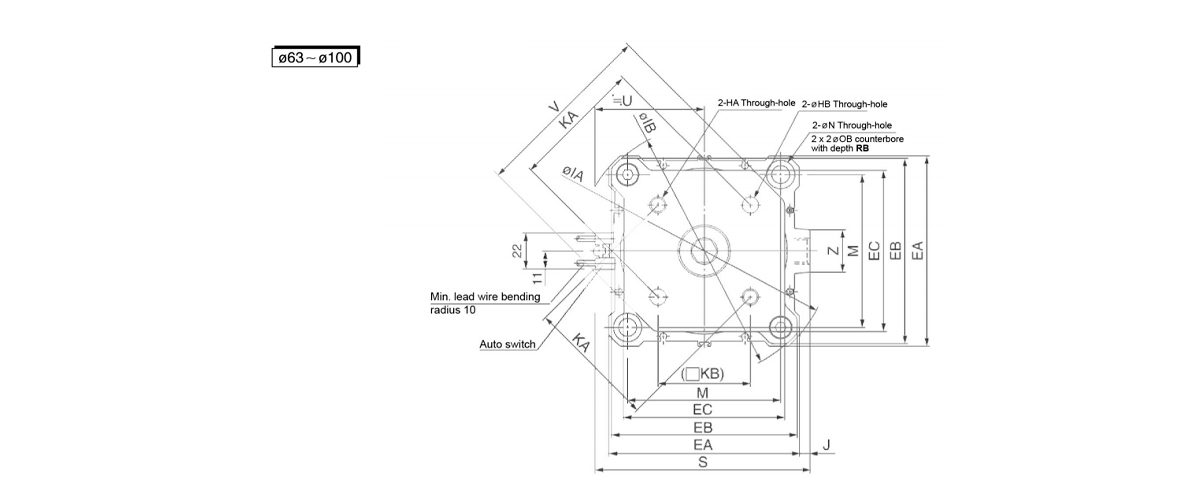

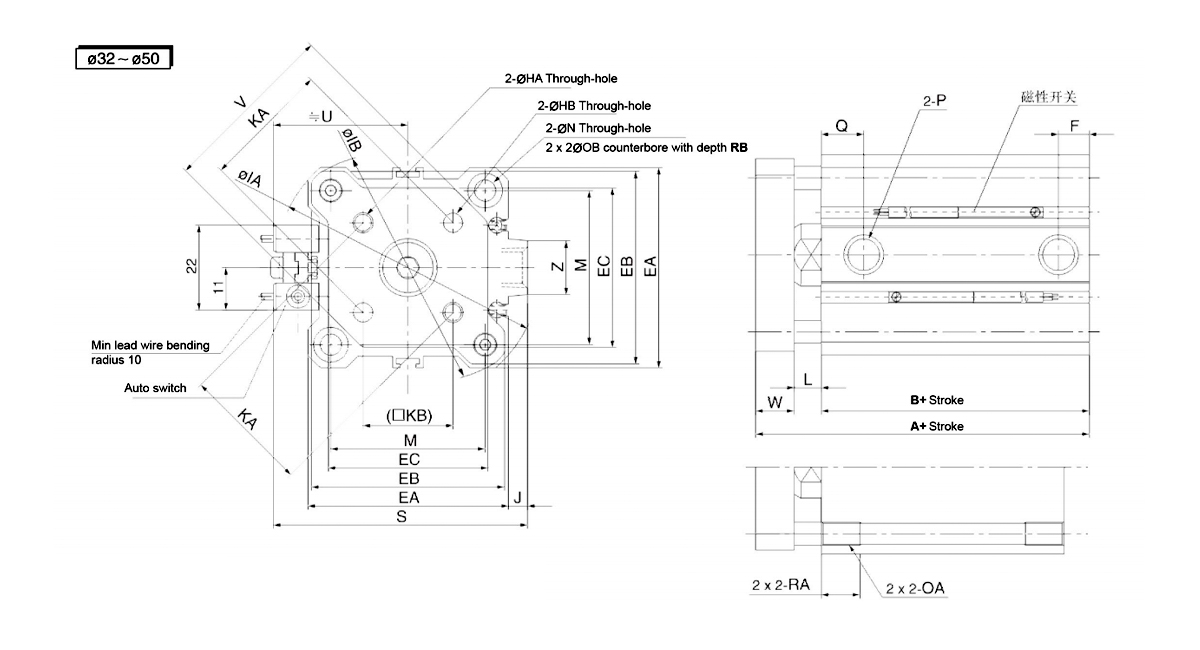

    dosadno Size
    (mm)     		HA OA HB IA IB J KA KB L M N OB RA RB S U V W Z
    32 M5×0,8 M6×1,0 5 60 58.5 4.5 28 19.8 7 34 5.5 9 10 7 58.5 31.5 38 10 14
    40 M5×0,8 M6×1,0 5 69 67.5 5 33 23.3 7 40 5.5 9 10 7 66 35 46 10 14
    50 M6×1,0 M8×1,25 6 86 84.5 7 42 29.7 8 50 6.6 11 14 8 80 41 58 12 19
    63 M6×1,0 M10×1,5 6 02 103 100 7 50 02 35.4 8 60 9 14 18 10.5 93 47.5 69 12 19
    80 M8×1,25 M12×1,75 8 02 132 129 6 65 02 46 10 77 11 17.5 22 13.5 112.5 57.5 89 14 26
    100 M10×1,5 M12×1,75 10 0.2 156 153 6.5 80 02 56.6 10 94 11 17.5 22 13.5 132.5 67.5 113 16 26


    dosadno Size
    (mm)
    Moždani udar Range
    (mm)     		Bez automatskog prekidača S automatskim prekidačem EA EB EC
    A B F Q P A B F Q P
    - TN TF - TN TF
    32 5 40 23 5.5 11.5 M5×0,8 - - 50 33 7.5 10.5 Rc1/8 NPT1/8 G1/8 45 43 34.4
    10~50 7.5 10.5 Rc1/8 NPT1/8 G1/8
    75 ·100 50 33
    40 5~50 46.5 29.5 8 11 Rc1/8 NPT1/8 G1/8 56.5 39.5 8 11 Rc1/8 NPT1/8 G1/8 52 50 41.4
    75 ·100 56.5 39.5
    50 10~50 50.5 30.5 10.5 10.5 Rc1/4 NPT1/4 G1/4 60.5 40.5 10.5 10.5 Rc1/4 NPT1/4 G1/4 64 62 53.4
    75 ·100 60.5 40.5
    63 10~50 56 36 10.5 15 Rc1/4 NPT1/4 G1/4 66 46 10.5 15 Rc1/4 NPT1/4 G1/4 77 74 59.6
    75 ·100 66 46
    80 10~50 67.5 43.5 12.5 16 Rc3/8 NPT3/8 G3/8 77.5 53.5 12.5 16 Rc3/8 NPT3/8 G3/8 98 95 79.5
    75 ·100 77.5 53.5
    100 10~50 79 53 13 23 Rc3/8 NPT3/8 G3/8 89 63 13 23 Rc3/8 NPT3/8 G3/8 117 114 99
    75 ·100 89 63
