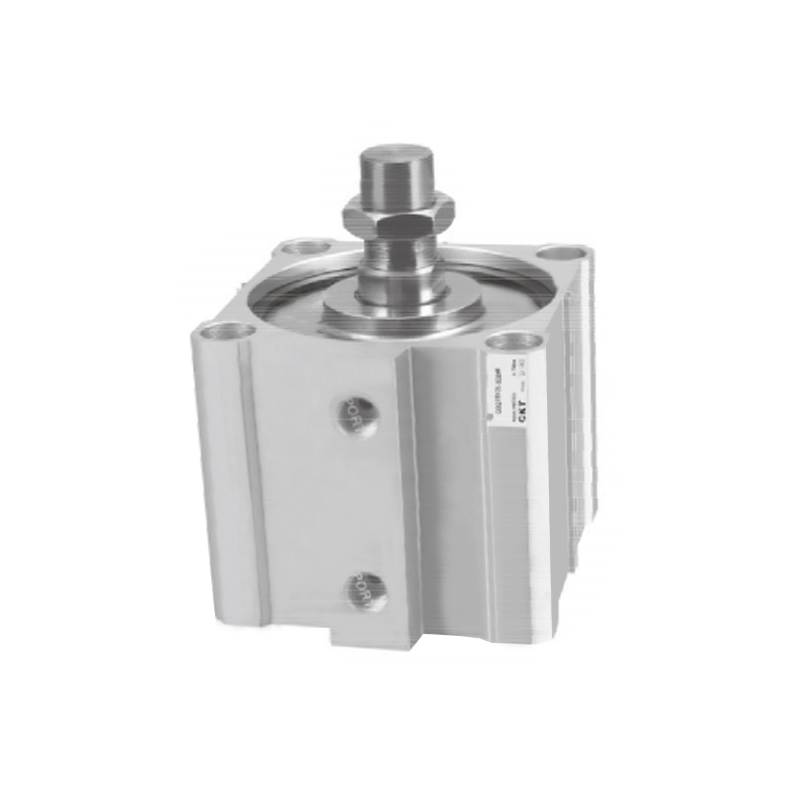

Tanki cilindar serije CQ2 (velika veličina provrta)
  • Tanki cilindar serije CQ2 (velika veličina provrta)
Tanki cilindar

Tanki cilindar serije CQ2 (velika veličina provrta)

Tanki cilindar serije CQ2 (veličine provrta) poznat je po velikoj veličini provrta i tipično je rješenje za pogonske komponente u prostorno osjetljivim situacijama u području industrijske automatizacije. Njegov temeljni koncept dizajna je minimiziranje veličine aksijalne instalacije uz osiguranje potrebne izlazne sile, pružajući veću fleksibilnost za raspored opreme.

• Standardna usklađenost: Njegov dizajn i proizvodnja u skladu su sa zahtjevima prevladavajućih osnovnih industrijskih specifikacija.

• Strukturna veza: Tijelo cilindra i krajnji poklopac koriste jedinstvenu prstenastu metodu zaključavanja kako bi formirali stabilnu i pouzdanu vezu s iznimno malim aksijalnim dimenzijama.

• Karakteristike unutarnjeg zida: Unutarnja stijenka cijevi cilindra obrađena je posebnim postupkom površinskog ojačavanja, što mu daje izvrsnu otpornost na habanje i osigurava dugotrajnu izdržljivost.

• Prostorna prednost: Značajno optimizirana aksijalna duljina njegova je izvanredna značajka, koja može učinkovito smanjiti zahtjev za prostorom za ugradnju opreme.

• Integracija senzora: Vanjska periferija cijevi cilindra dizajnirana je sa standardiziranom strukturom utora kako bi se olakšala brza ugradnja i pozicioniranje senzora za detekciju položaja hoda.

E-pošta: manager@cktworld.com
Preuzmi
PREV:Tanki cilindar serije CQM (tip vodilice)
SLJEDEĆI:Tanki cilindar serije CQ2 (dugi hod)

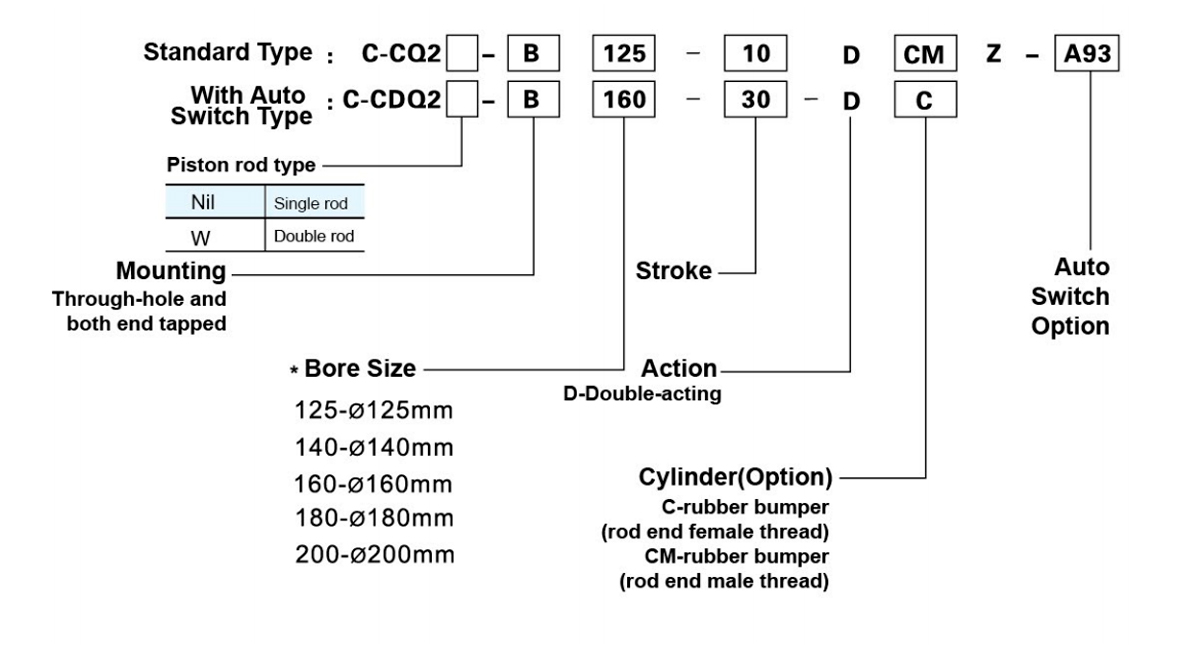

  • Veličina otvora (mm) 125 140 160 180 200
    tekućina zrak
    Akcija Dvostruko djelovanje
    Proof Pressure 1,5 MPa (15,3 kgf/cm²)
    Maks. radni tlak 1,0 MPa (10,2 kgf/cm²)
    Min. radni tlak 0,05 MPa (0,51 kgf/cm²)
    Temperatura okoline i tekućine -10 ~ 60 ℃
    Navoj na kraju šipke Ženski navoj (standard), muški navoj (opcija)
    jastuk Standardni gumeni odbojnik
    Klipni Speef 50-500 mm/s 20-400 mm/s
    Tolerancija duljine poteza 1.40
    * Podmazivanje Nije potrebno
    Montaža Prolazna motika i navojena na oba kraja
    Promjer cijevi Rc(PT)3/8 Rc(PT)1/2
    *Molimo koristite ISOVG32 ako želite koristiti podmazivanje.

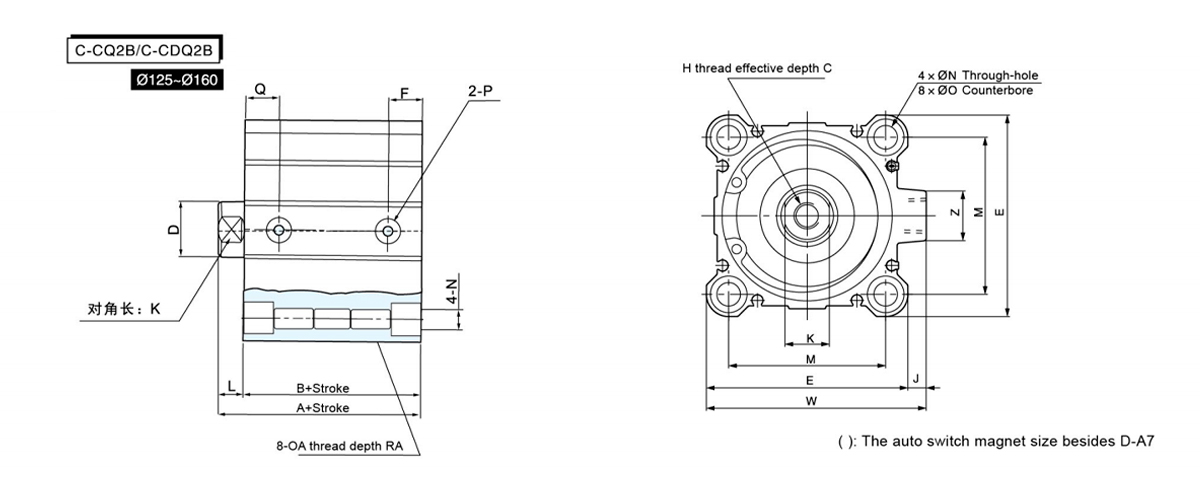

  • dosadno
    Veličina     		Standardni hod (mm) A B C D E F H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 99 83 30 036 142 24.5 M22×2,5 190 11 32 16 114 12.5 M14×2 21.2 Rc3/8 24.5 25 18.4 32
    140 99 83 30 036 158 24.5 M22×2,5 210 10 32 16 128 12.5 M14×2 21.2 Rc3/8 24.5 25 18.4 32
    160 108 91 33 040 178 27.5 M24×3 238 10 36 17 144 14.5 M16×2 24.2 Rc3/8 27.5 28 21.2 32

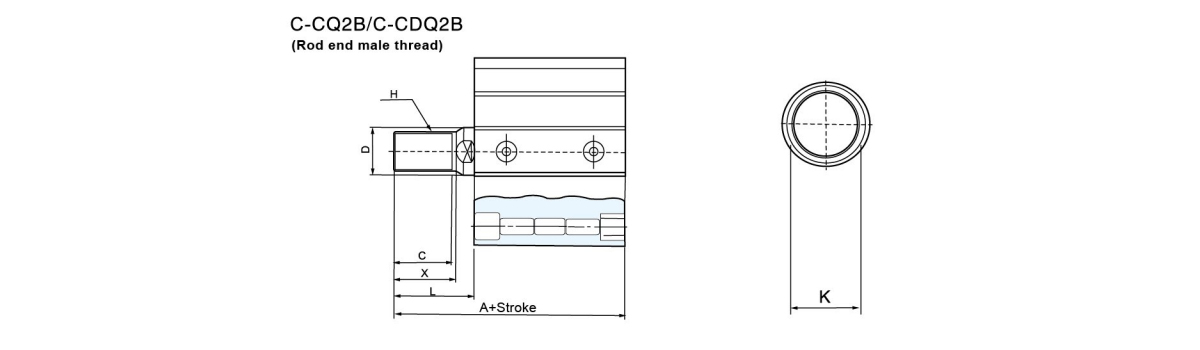

    dosadno Size
    (mm)     		A C D H K L X
    125 141 42 Ø36 M30×1,5 32 58 45
    140 141 42 Ø 36 M30×1,5 32 58 45
    160 155 47 Ø40 M36×1,5 36 64 50

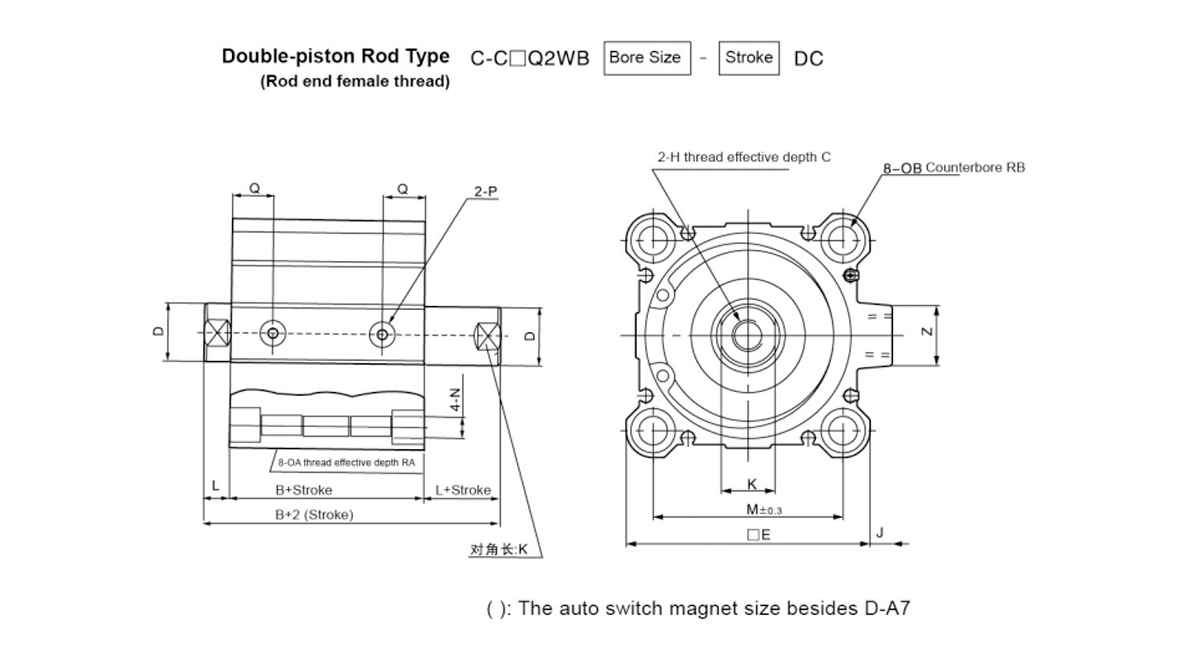

    dosadno Size Standardni udar A B C D E H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 115 83 30 (22,5) Ø36 142 M22×2,5 190 11 32 16 114 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    140 115 83 30 (22,5) Ø36 158 M22×2,5 210 10 32 16 128 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    160 125 91 33 (26,5) Ø40 178 M24×3 238 10 36 17 144 14.5 M16×2 24.2 45724 27.5 28 21.2 32

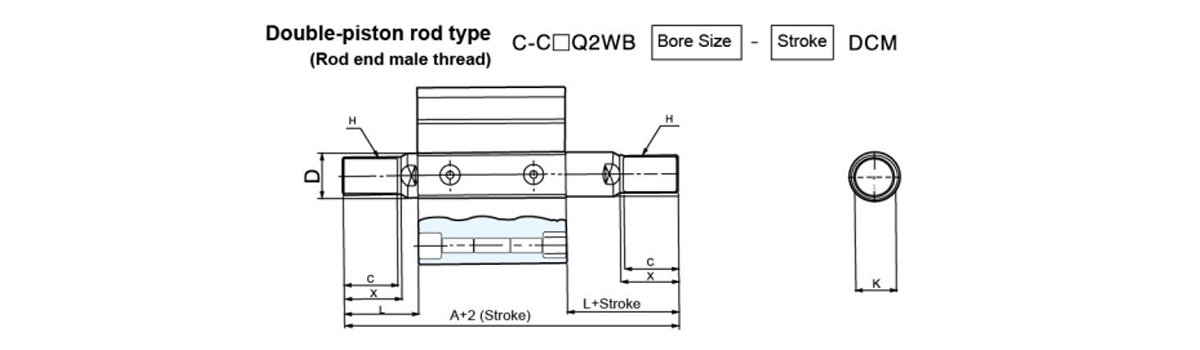

    dosadno Size A C D H K L X
    125 199 42 Ø36 M30×1,5 32 58 45
    140 199 42 Ø36 M30×1,5 32 58 45
    160 219 47 Ø40 M36×1,5 36 64 50
