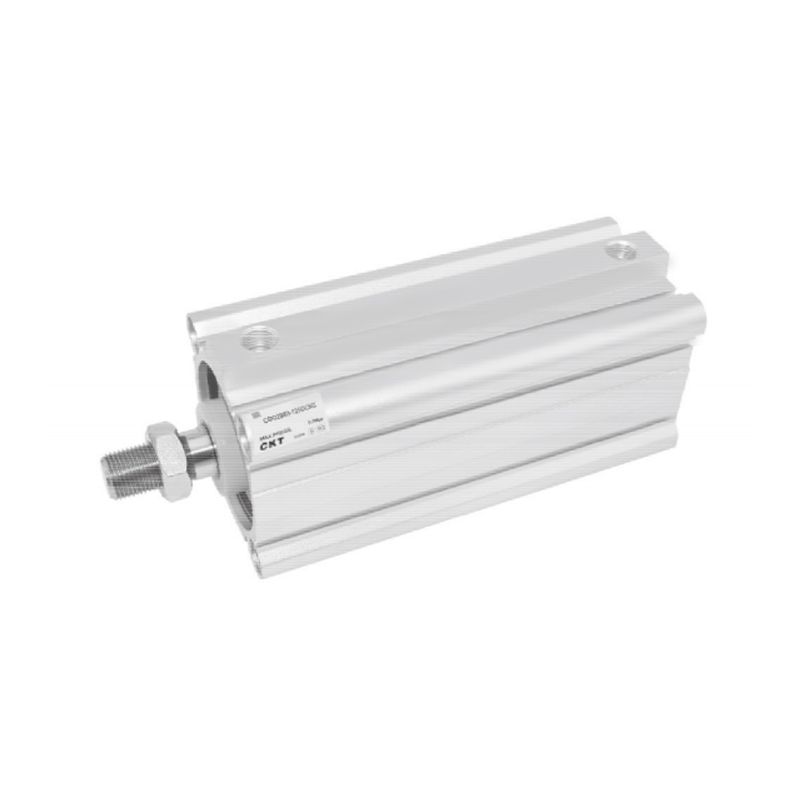

Tanki cilindar serije CQ2 (dugi hod)
  • Tanki cilindar serije CQ2 (dugi hod)
Tanki cilindar

Tanki cilindar serije CQ2 (dugi hod)

Tanki cilindar serije CQ2 (dugog hoda) dizajniran je za prostorno ograničene aplikacije dugog hoda. Poznat je po svojoj kompaktnoj strukturi i pouzdanoj izvedbi te je prikladan za različite scenarije industrijske automatizacije.

• Ugrađeni međuspremnik smanjuje utjecaj: Prednji poklopac cilindra i klip imaju fiksne komponente odbojnika, koje učinkovito smanjuju vibracije i buku tijekom prebacivanja i poboljšavaju stabilnost rada.

• Kompaktni mehanizam za pričvršćivanje osigurava pouzdanost: Cijev cilindra i krajnji poklopac povezani su učinkovitom metodom uskočnog spajanja, s kompaktnom i stabilnom strukturom i povećanom ukupnom izdržljivošću.

• Zgodna integracija magnetskog prekidača: Poseban dizajn cijevi cilindra olakšava brzu ugradnju magnetskog prekidača i optimizira integraciju senzorskih funkcija.

• Fleksibilne opcije magnetskog senzora: Magnet se može selektivno konfigurirati da zadovolji različite potrebe senzora i poboljša prilagodljivost primjene.

E-pošta: manager@cktworld.com
Preuzmi
PREV:Tanki cilindar serije CQ2 (velika veličina provrta)
SLJEDEĆI:Tanki cilindar serije CQ2
  • Veličina provrta (mm) 32 40 50 63 80 100
    tekućina zrak
    Akcija Dvostruko djelovanje
    Raspon radnog pritiska 0,05 ~ 1,0 MPa
    Temperatura okoline i tekućine S automatskim prekidačem: -10 ℃ ~ 60 ℃, Bez automatskog prekidača: -10 ℃ ~ 70 ℃
    Navoj na kraju šipke Ženski navoj (standard) Muški navoj (opcija)
    Brzina klipa 50~500mm/s
    jastuk Standardni gumeni odbojnik
    Tolerancija duljine poteza
    (mm)     		1.40
    Podmazivanje Nije potrebno
    Montaža Oba kraja dodirnuta (standardno)
    Promjer cijevi Rc 1/8 1/4 3/8
    *Upotrijebite  ISOVG32  ako želite  koristiti  podmazivanje

  • (): Veličina magneta automatskog prekidača osim D-A7

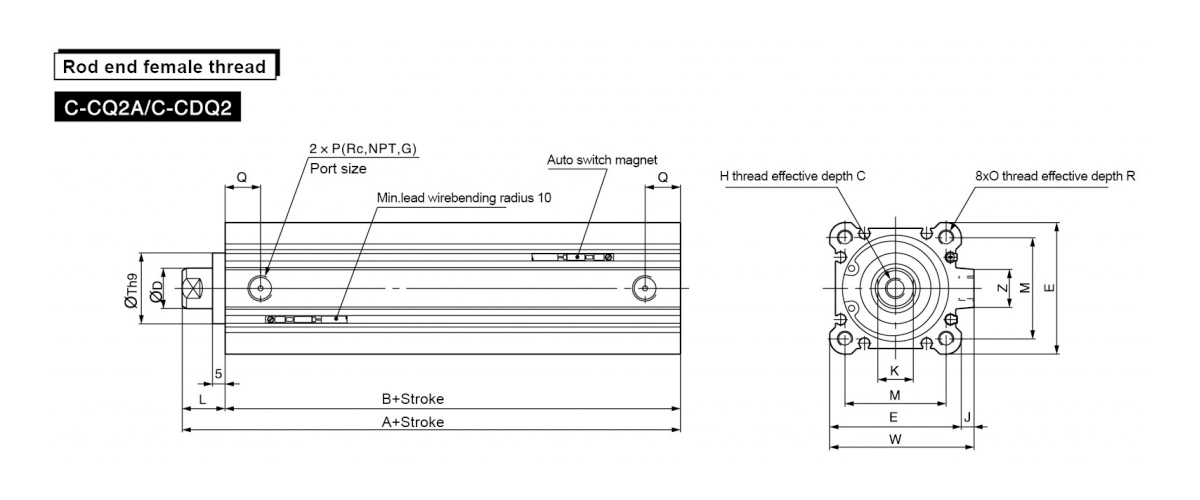

    Veličina provrta
    (mm)     		Moždani udar A B C D E G H I J K L M O P Q R S Thg U Z
    32 125~200
    250.300     		62.5 45.5 13 16 45 5 M8×1,25 60 4.5 14 17 34 M6×1,0 RC1/8 12.5 10 58.5 22 0 31.5 14
    -0,052
    40 72 55 13 16 52 5 M8×1,25 69 5 14 17 40 M6×1,0 RC1/8 14 10 66 28 0 35 14
    -0,052
    50 73.5 55.5 15 20 64 5 M10×1,5 86 7 17 18 50 M8×1,5 RC1/4 14 14 80 35 0 41 19
    -0,062
    63 75 57 15 20 77 5 M10×1,5 103 7 17 18 60 M10×1,5 RC1/4 16.5 18 93
    35     		0 47.5 19
    -0,062
    80 86 66 21 25 98 5 M16×2,0 132 6 22 20 77 M12×1,75 RC3/8 19 22 112.5
    43     		0 57.5 26
    -0,062
    100 97.5 75.5 27 30 117 5 M20×2,5 156 6.5 27 22 94 M12×1,75 RC3/8 23 22 132.5
    59     		0 67.5 26
    -0,074

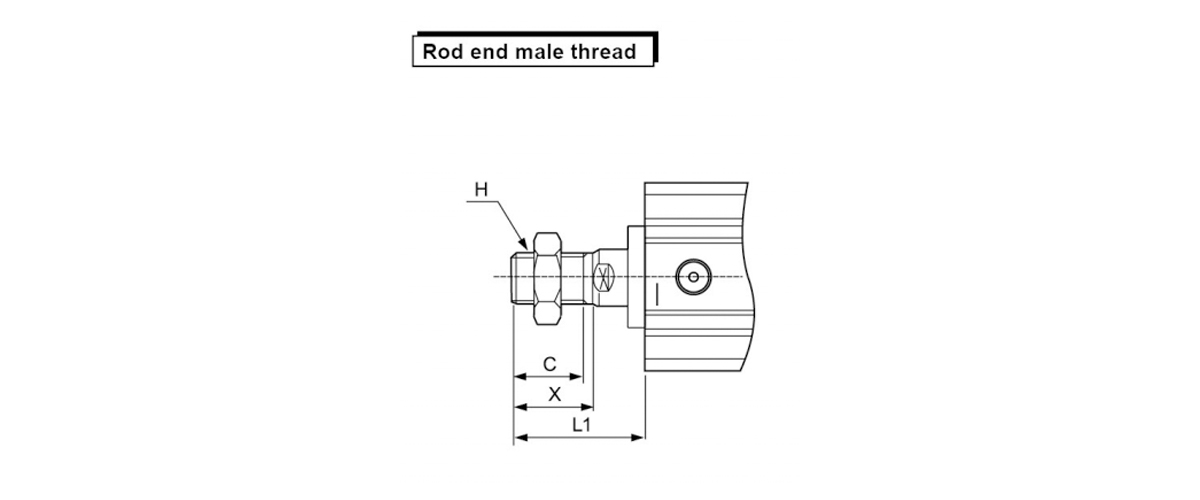

    Veličina provrta
    (mm)     		C H L1 X
    32 20.5 M14×1,5 38.5 23.5
    40 20.5 M14×1,5 38.5 23.5
    50 26 M18×1,5 43.5 28.5
    63 26 M18×1,5 43.5 28.5
    80 32.5 M22×1,5 53.5 35.5
    100 32.5 M26×1,5 53.5 35.5
