Tanki dvoosni cilindar s više položaja serije SDAW Dobavljači

Dom / Proizvodi / Zračni cilindar / Tanki cilindar / Tanki dvoosni cilindar s više položaja serije SDAW

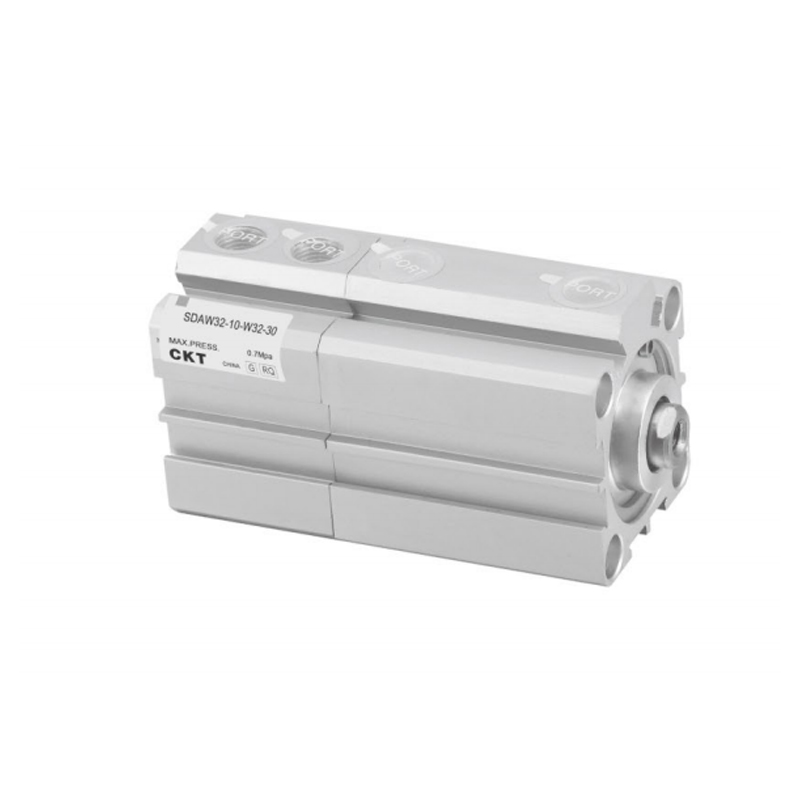

Tanki dvoosni cilindar s više položaja serije SDAW
  • Tanki dvoosni cilindar s više položaja serije SDAW
Tanki cilindar

Tanki dvoosni cilindar s više položaja serije SDAW

Tanki dvoosni višepozicijski cilindar serije SDAW tanki je cilindar dizajniran za visoku prostornu učinkovitost i zahtjeve s više stanica. Njegova struktura vodilice s dvije osi i mogućnost parkiranja u više položaja značajno optimiziraju kompaktnost rasporeda opreme i sigurnost putanje kretanja.

(1) Izuzetno tanko kućište
Probijajući granicu debljine tradicionalnih cilindara, aksijalna veličina je jako komprimirana, prikladna za integraciju modula automatizacije sa strogim prostornim ograničenjima.

(2) Dvostrana struktura krute vodilice
Vodilice visoke čvrstoće konfigurirane paralelno učinkovito potiskuju moment otklona klipnjače i osiguravaju točnost putanje krajnjeg efektora pod složenim opterećenjima.

(3) Programabilno parkiranje s više položaja
Podržava točno zaključavanje i ponovljeno pozicioniranje više od dva unaprijed određena položaja unutar raspona kretanja putem vanjskih kočionih jedinica ili konfiguracija grupe ventila.

(4) Visoko prilagodljivi aktuator
Dostupni su opcijski utori za magnetske prekidače i raznovrsna sučelja za montažu (tip donje/krajnje prirubnice) kako bi se zadovoljili zahtjevi mehaničke/električne integracije glavnih platformi za automatizaciju.

(5) Lagani dinamički odziv
Unutarnji put protoka i sklop klipa cilindra optimizirani su za povećanje učestalosti klipnog gibanja uz održavanje izlaznog potiska kako bi se zadovoljili zahtjevi radnih uvjeta s intenzivnim otkucajima.

E-pošta: manager@cktworld.com
Preuzmi
PREV:Nema prethodnog članka
SLJEDEĆI:Tanki cilindar s više položaja serije SDAT

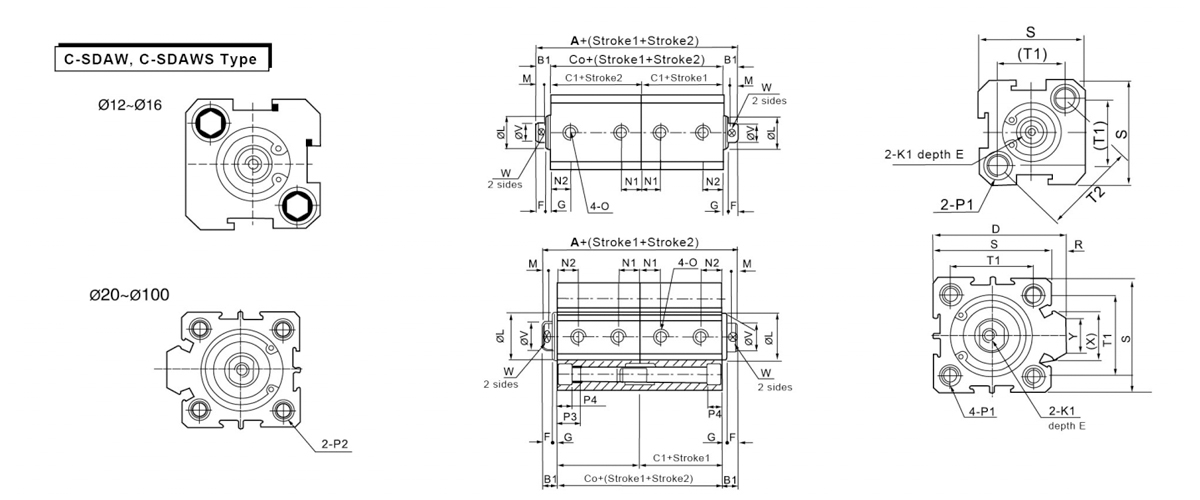

  • obrazac Bez automatskog prebacivanja S automatskim prekidačem B1 D E F G K1 L M N1 N2
    sormSize A CO C1 A CO C1 S=5 S>5 S=5 S>5
    12 44 34 17 64 54 27 5 - 6 4 1 M3×0,5 10.2 3 5 7.5
    16 48 37 18.5 68 57 28.5 5.5 - 6 4 1.5 M3×0,5 11 3 5.5 8
    20 50 39 19.5 70 59 29.5 5.5 36 8 4 1.5 M4×0,7 13 3 5.5 9
    25 54 42 21 74 62 31 6 42 10 4 2 M5×0,8 17 3 5.5 9.2
    32 63 49 24.5 83 69 34.5 7 50 12 4 3 M6×1 22 3 6.5 9 9
    40 66 52 26 86 72 36 7 58.5 12 4 3 M8×1,25 28 3 7.5 9.5
    50 74 56 28 94 76 38 9 71.5 15 5 4 M10×1,5 38 3 8 10.5 8 10.5
    63 82 64 32 102 84 42 9 84.5 15 5 4 M10×1,5 40 3 9.5 12 9.5 11
    80 104 82 41 124 102 51 11 104 20 6 5 M14×1,5 45 4 11.5 14.5 11.5 14.5
    100 126 102 51 146 122 61 12 124 20 7 5 M18×1,5 55 4 16 20.5 16 20.5

    Veličina provrta
    ISimbol     		0 P1 P2 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 φ6.5 navoj M5×0,8 prolazni otvor:φ4.2 - 12 4.5 - 25 16.2 23 6 5 - -
    16 M5×0,8 Φ6.5 navoj M5×0,8 prolazni otvor:4.2 - 12 4.5 - 29 19.8 28 6 5 -
    20 M5×0,8 Obje strane: φ6,5 navoj M5×0,8 prolazni otvor: φ4,2 Obje strane: φ6,5 prolazni otvor: φ5,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Obje strane: φ8.2 navoj M6×1.0 prolazni otvor: φ4.6 Obje strane: φ8.2 prolazni otvor: φ6.2 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Obje strane: φ8.2 navoj M6×1.0 prolazni otvor: φ4.6 Obje strane: φ8.2 prolazni otvor: φ6.2 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Obje strane: φ10 navoj M8×1,25 prolazni otvor: φ6,5 Obje strane: 10 prolaznih otvora: φ8.2 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Obje strane: Φ11 navoj M8×1,25 prolazni otvor: φ6,5 Obje strane: φ11 prolazni otvor: φ8.5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Obje strane: Φ11 navoj M8×1,25 prolazni otvor: φ6,5 Obje strane: Φ11 prolazni otvor: φ8.5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Obje strane: φ14 navoj M12×1,75 prolazni otvor: φ9,2 Obje strane: φ14 prolazni otvor: φ12.3 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Obje strane: φ17,5 navoj M14×2 kroz rupu: φ11,3 Obje strane: φ17,5 prolazni otvor: 14,2 30 13 10 114 90 - 32 27 35 26
