Mini cilindar od nehrđajućeg čelika serije CM2 (jednostruko djelovanje)
  • Mini cilindar od nehrđajućeg čelika serije CM2 (jednostruko djelovanje)
Mini cilindar

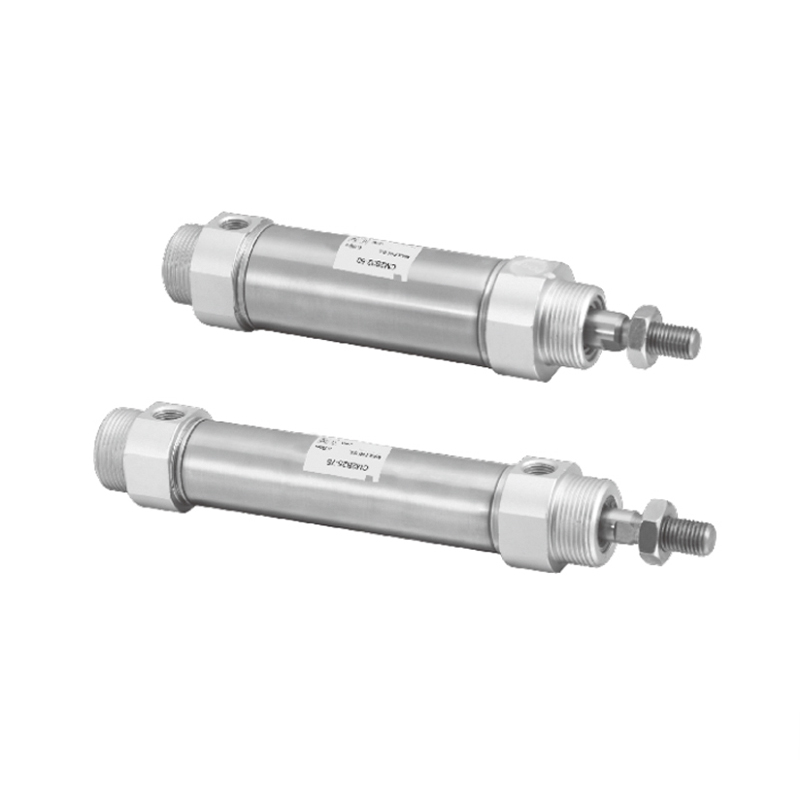

Mini cilindar od nehrđajućeg čelika serije CM2 (jednostruko djelovanje)

Mini cilindar od nehrđajućeg čelika serije CM2 (jednostruko djelovanje) je mini cilindar od nehrđajućeg čelika sofisticiranog dizajna. Usvaja princip pogona s jednostrukim djelovanjem i posebno je prikladan za prostorno ograničena i čista okruženja otporna na koroziju. Njegova se jezgra oslanja na uključivanje/isključivanje pogonskog medija i ugrađenu oprugu za postizanje usmjerenog kretanja i automatskog resetiranja klipnjače.

·Klipnjača se izdužuje tijekom vožnje, a opruga se ponovno postavlja kada se pritisak ukloni: Kada pogonski medij djeluje na cilindar, on nadvlada ugrađenu silu opruge i gura klipnjaču prema van kako bi izvršio rad; nakon što se pogonski medij ukloni ili prekine, komprimirana opruga odmah oslobađa pohranjenu energiju, prisiljavajući klipnjaču da se stabilno i pouzdano povuče u početni položaj.
·Klipnjača se skuplja tijekom pogona, a opruga se izdužuje kada se pritisak ukloni: Kada pogonski medij djeluje na cilindar, on sabija ugrađenu oprugu i istovremeno povlači klipnjaču prema unutra; nakon što se pogonski medij ukloni ili prekine, sila resetiranja opruge dominira, aktivno gurajući klipnjaču prema van i vraćajući se u izvorno ispruženo stanje.

E-pošta: manager@cktworld.com
Preuzmi
PREV:Mini cilindri od nehrđajućeg čelika serije MA
SLJEDEĆI:Mini cilindar od nehrđajućeg čelika serije CM2 (dvostruko djelovanje)
  • Promjer cilindra (mm) 20 25 32 40
    Korištena tekućina zrak
    Način rada Jednostruko djelovanje
    Maksimalni radni tlak 1,0 MPa
    Minimalni radni tlak 0,18 MPa (kompresija opruge), 0,23 MPa (istezanje opruge)
    Temperatura okoline i tekućine Nemagnetski prekidač: -10°C do 70°C, magnetski prekidač: -10°C do 60°C
    Brzina klipa 50~750 mm/s
    Spremanje u međuspremnik Gumena amortizacija
    Tolerancija hoda (mm) 1.4
    0
    * Podmazivanje Nije potrebno
    Priključni promjer Rc 1/8 1/8 1/8 1/4
    *Ako je potrebno podmazivanje, koristite turbinsko ulje br. 1 ISOVG32.

  • Tablica modela putnog/magnetskog prekidača
    Promjer cilindra (mm) Standardni hod (mm) Model magnetskog prekidača   Napomena 1) Dio za ugradnju Model   Napomena 2) Model remena s prstenom
    20 25,50,75,100,125,150 M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 25,50,75,100,125,150,200 BM2-032
    40 25,50,75,100,125,150,200,250 BM2-040
    Napomena 1) Za specifikacije i karakteristike magnetskih prekidača, pogledajte seriju magnetskih prekidača.
    Indikacija duljine žice: Bez indikacije - 0,5 m, L - 3 m, Z - 5 m
    Primjer: M9N, M9NL.
    Napomena 2) Montažni dijelovi i prstenasti prstenovi moraju se naručiti i koristiti u kombinaciji.

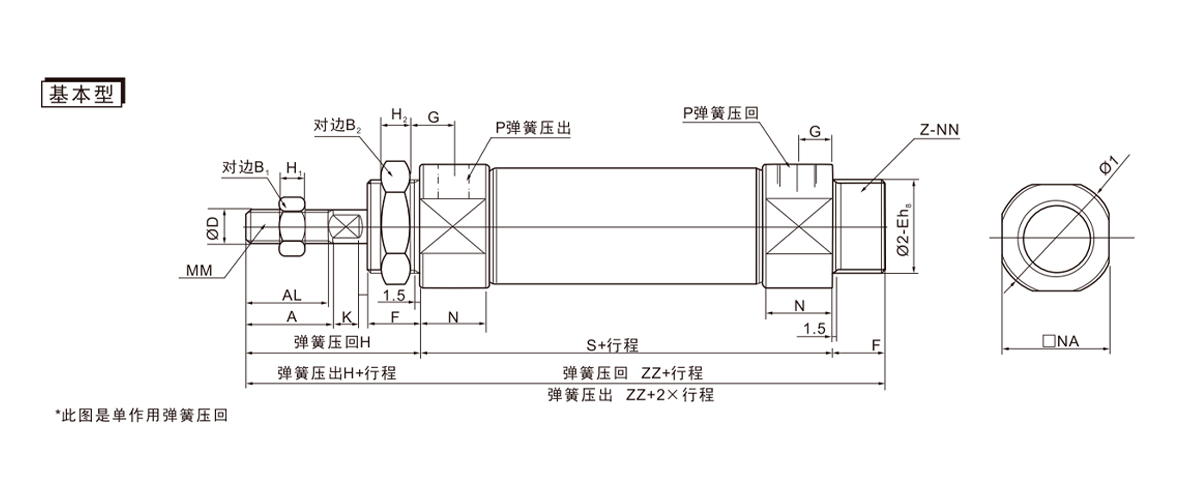

  • Promjer cilindra (mm) A AL B1 B2 D E F G H H1 H2 I K MM N NA NN P
    20 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8×1,25 15 24 M20×1,5 1/8
    -0,033
    25 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10×1,25 15 30 M26×1,5 1/8
    -0,033
    32 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10×1,25 15 34.5 M26×1,5 1/8
    -0,033
    40 24 21 22 41 14 32 0 16 11 50 8 10 46.5 7 M14×1,5 21.5 42.5 M32×2 1/4
    -0,039

    Plan puta 1~50 51~100 101~150 151~200 201~250
    Promjer cilindra S ZZ S ZZ S ZZ S ZZ S ZZ
    20 87 141 112 166 137 191 - - - -
    25 87 145 112 170 137 195 - - - -
    32 89 147 114 172 139 197 164 222 - -
    40 113 179 138 204 163 229 188 254 213 279

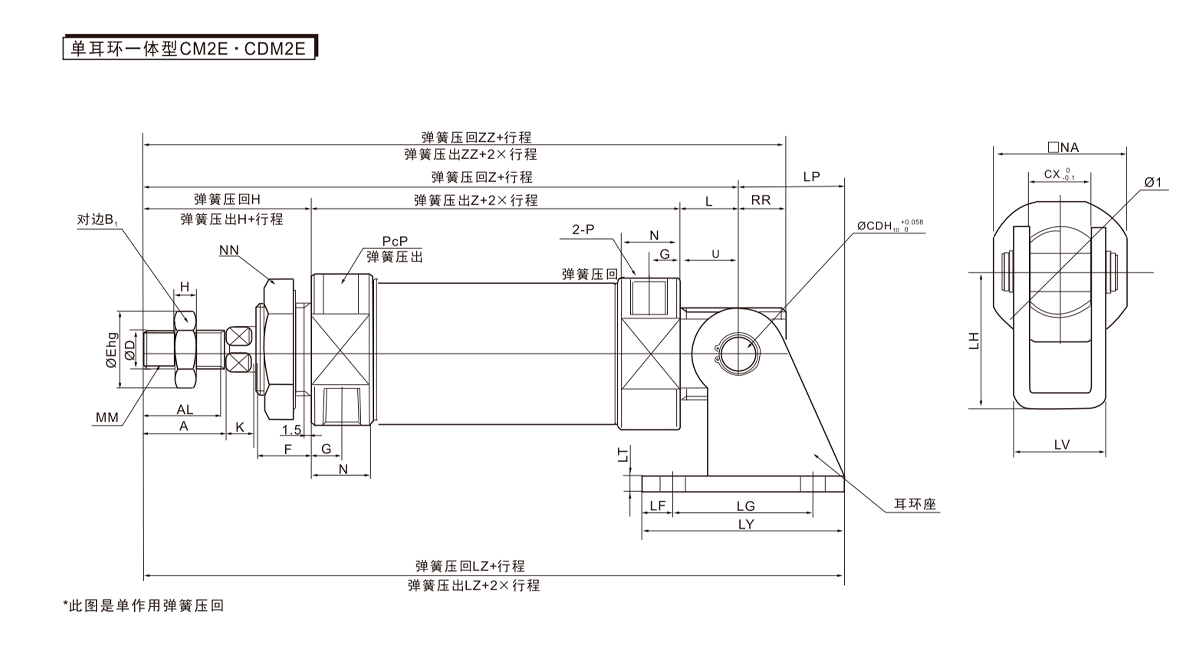

    Promjer cilindra (mm) A AL B1 CD CX D E F G H H1 I K L MM N NA NN P PR U
    20 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8×1,25 15 24 M20×1,5 1/8 9 11.5
    -0,033
    25 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10×1,25 15 30 M26×1,5 1/8 9 11.5
    -0,033
    32 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10×1,25 15 34.5 M26×1,5 1/8 12 14.5
    -0,033
    40 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14×1,5 21.5 42.5 M32×2 1/4 12 14.5
    -0,039

    Plan puta 1~50 51~100 101~150 151~200 201~250
    Promjer cilindra S Z ZZ S Z ZZ S Z ZZ S Z ZZ S Z ZZ
    20 87 140 149 112 165 174 137 190 199 - - - - - -
    25 87 144 153 112 169 178 137 194 203 - - - - - -
    32 89 149 161 114 174 186 139 199 211 164 224 236 - - -
    40 113 178 190 138 203 215 163 228 240 188 253 265 213 278 290

    Broj dijela Promjer cilindra (mm) LD LF LG LH LP LT LV LY 1~50 51~100 101~150 151~200 201~250
    LZ LZ LZ LZ LZ
    CM-E020B 20 6.8 15 30 30 37 3.2 18.4 59 177 202 227 - -
    25 6.8 15 30 30 37 3.2 18.4 59 181 206 231 - -
    CM-E032B 32 9 15 40 40 50 4 28 75 199 224 249 274 -
    40 9 15 40 40 50 4 28 75 228 253 278 303 328
