Mini cilindar od nehrđajućeg čelika serije CM2 (dvostruko djelovanje) Dobavljači

Dom / Proizvodi / Zračni cilindar / Mini cilindar / Mini cilindar od nehrđajućeg čelika serije CM2 (dvostruko djelovanje)

Mini cilindar od nehrđajućeg čelika serije CM2 (dvostruko djelovanje) Mini cilindar od nehrđajućeg čelika serije CM2 (dvostruko djelovanje)
  • Mini cilindar od nehrđajućeg čelika serije CM2 (dvostruko djelovanje)
  • Mini cilindar od nehrđajućeg čelika serije CM2 (dvostruko djelovanje)
Mini cilindar

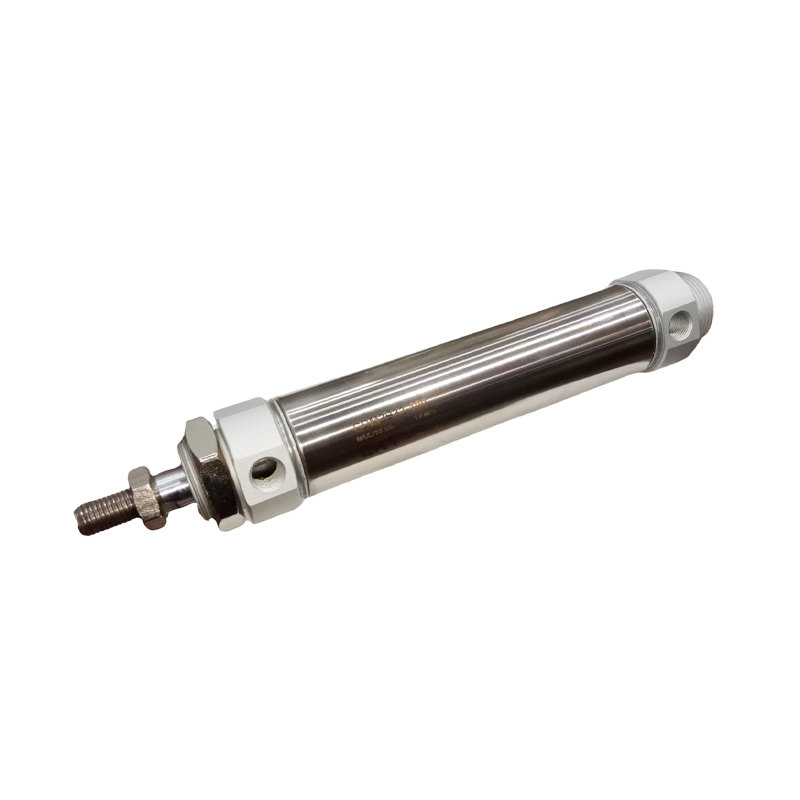

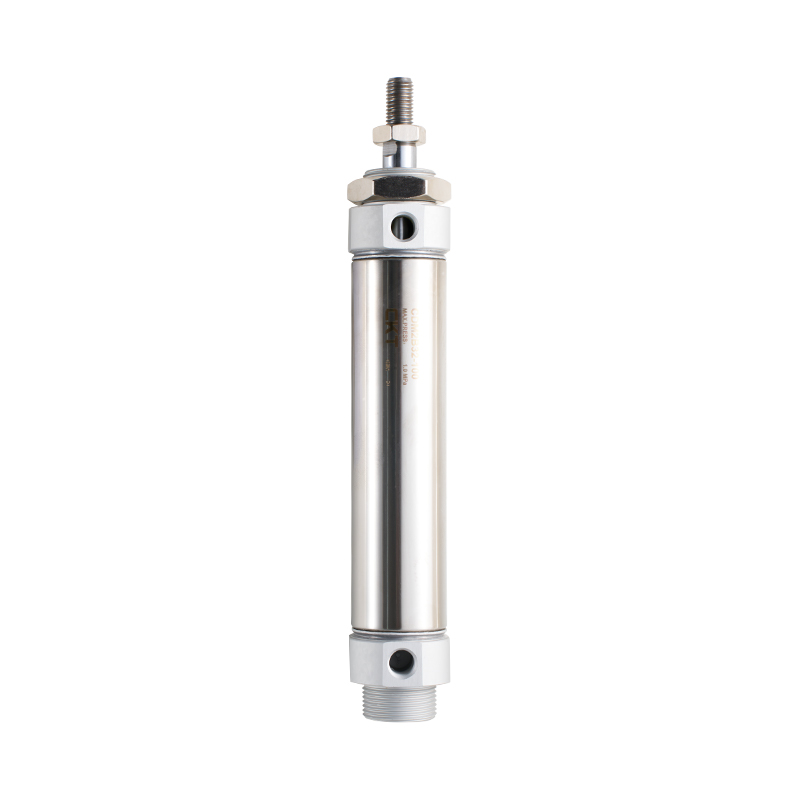

Mini cilindar od nehrđajućeg čelika serije CM2 (dvostruko djelovanje)

Mini cilindar od nehrđajućeg čelika serije CM2 (dvostruko djelovanje) je kompaktni aktuator od nehrđajućeg čelika dizajniran za radne uvjete ograničenog prostora. Ima dvostruku pogonsku snagu, uzimajući u obzir otpornost na koroziju i strukturnu čvrstoću, te je prikladan za scenarije automatizacije s visokim zahtjevima za otpornost na okoliš i pouzdanost.

Osnovne karakteristike:
· Prilagodljivost dvostrukog odbojnika: zračni odbojnik i odbojnik gumenih jastučića dostupni su u dvostrukoj konfiguraciji kako bi se zadovoljili zahtjevi krajnjeg kočenja pri različitim uvjetima opterećenja.
·Lagana struktura otporna na koroziju: aluminijski prednji i stražnji krajnji poklopci smanjuju ukupnu težinu, a cilindar od nehrđajućeg čelika pruža osnovnu barijeru protiv rđe i korozije.
·Osnovna otpornost na koroziju u okolini: Održavajte stabilan rad u okolini sa slabom kiselinom/alkalnom maglom, vlagom ili izloženošću blagim kemijskim medijima.
·Modularno instalacijsko sučelje: Podržava niz standardnih instalacijskih dodataka (kao što su osovine, noge, prirubnice itd.), koji se mogu fleksibilno kombinirati prema rasporedu prostora opreme.

E-pošta: manager@cktworld.com
Preuzmi
PREV:Mini cilindar od nehrđajućeg čelika serije CM2 (jednostruko djelovanje)
SLJEDEĆI:Mini cilindar od nehrđajućeg čelika serije CJ2 (jednostruko djelovanje)
  • Promjer cilindra (mm) 20 25 32 40
    Korištena tekućina Zrak (bez ulja*)
    Način rada Dvostruko djelovanje
    Maksimalni radni tlak 1,0 MPa
    Minimalni radni tlak 0,05 MPa
    Temperatura okoline i tekućine Nemagnetski prekidač: -10°C do 70°C, magnetski prekidač: -10°C do 60°C
    Brzina klipa 50~750 mm/s
    Spremanje u međuspremnik Gumeni jastuk/zračni jastuk
    Tolerancija duljine hoda (mm) 1.40
    * Podmazivanje Nije potrebno
    Promjer priključka (Rc) 1/8 1/8 1/8 1/4
    *Ako je potrebno podmazivanje, koristite turbinsko ulje br. 1 ISOVG32.

  • Tablica modela putnog/magnetskog prekidača
    Promjer cilindra
    (mm)     		Standardni hod
    (mm) Napomena 1     		Magnetski prekidač Model Napomena 2) Instalacijski dio Model  Napomena 3 Model remena s prstenom
    20 25,50,75,100,
    125.150.200,
    250.300     		M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 BM2-032
    40 BM2-040
    Napomena 1) Dostupne su nestandardne mogućnosti putovanja.
    Napomena 2) Za specifikacije i karakteristike magnetskih prekidača, pogledajte seriju magnetskih prekidača.
    Oznake duljine žice: Bez oznake - 0,5 m, L - 3 m, Z - 5 m. Primjer: M9N, M9NL.
    Napomena 3) Montažni dijelovi i prstenasti remen Modeli se moraju naručiti zajedno za upotrebu.

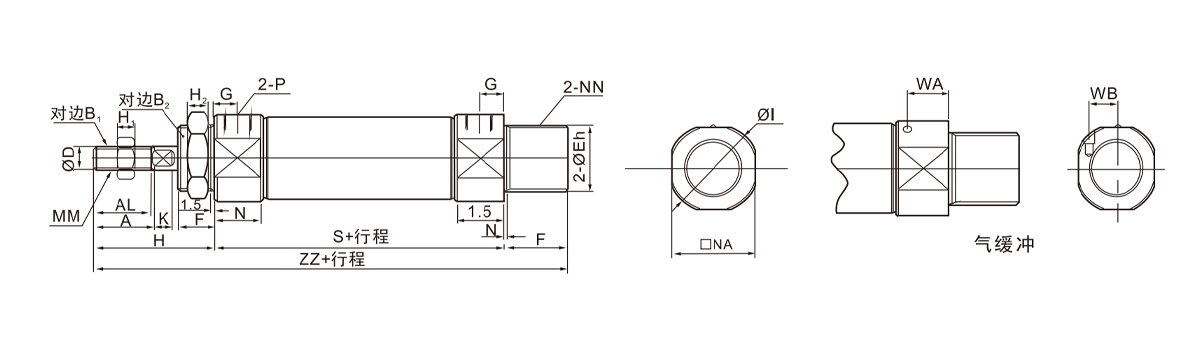

  • Promjer cilindra Itinerer putovanja A AL B1 B2 D E F G H H1 H2 I K MM N NA NN P S ZZ WA WB
    20 ~300 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8×1,25 15 24 M20×1,5 1/8 62 116 13 8.5
    -0,033
    25 ~300 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10×1,25 15 30 M26×1,5 1/8 62 120 13 10.5
    0
    32 ~300 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10×1,25 15 34.5 M26×1,5 1/8 64 122 13 11.5
    -0,033
    40 ~300 24 21 22 41 14 32 0 16 11 50 6 10 46.5 7 M14×1,5 21.5 42.5 M32×2 1/4 88 154 16 15
    -0,039

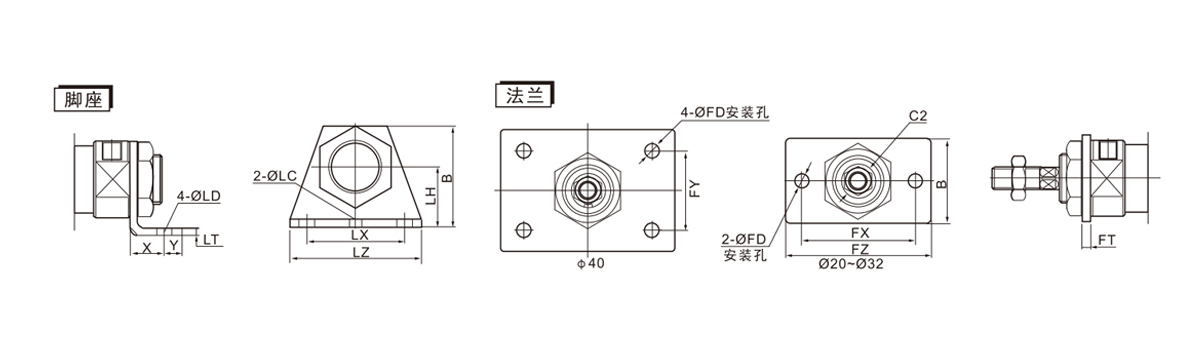

    Primjenjivi promjer cilindra
    (mm)     		Oslonac za noge Prirubnica
    Broj dijela X Y ØLD ØLC LX LZ LH LT B Broj dijela FD FG FX FZ C2 B FT
    20 CM-L020B 20 8 6.8 4 40 55 25 3.2 40 CM-F020B 7 - 60 75 30 34 4
    25 CM-L025B 20 8 6.8 4 40 55 28 3.2 47 CM-F025B 7 - 60 75 37 40 4
    32 CM-L032B 20 8 6.8 4 40 55 28 3.2 47 CM-F032B 7 - 60 75 37 40 4
    40 CM-L040B 23 10 7 4 55 75 30 3.2 54 CM-F040B 7 36 66 82 47.3 52 5

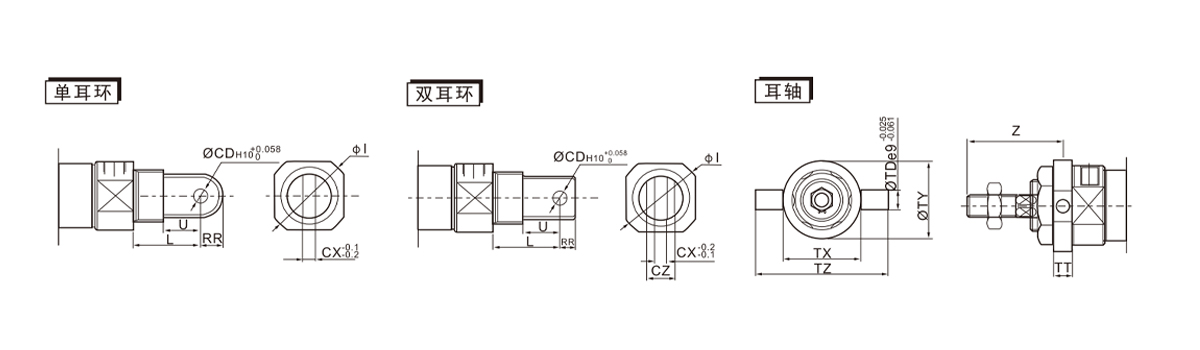

    Primjenjivi promjer cilindra
    (mm)     		Pojedinačna naušnica Dvostruke naušnice Vrsta uha osovine
    Broj dijela L U RR Øl ØCD CX Broj dijela L U RR ØCD CX CZ Øl Broj dijela TX TZ TD TY Z TT
    20 CM-C020B 30 14 9 28 9 10 CM-D020B 30 14 9 9 10 19 28 CM-T020B 32 52 8 32 36 10
    25 CM-C025B 30 14 9 33.5 9 10 CM-D025B 30 14 9 9 10 19 33.5 CM-T025B 40 60 9 40 40 10
    32 CM-C032B 30 14 9 37.5 9 10 CM-D032B 30 14 9 9 10 19 37.5 CM-T032B 40 60 9 40 40 10
    40 CM-C040B 39 18 11 46.5 10 15 CM-D040B 39 18 11 10 15 30 46.5 CM-T040B 53 77 10 53 44.5 11

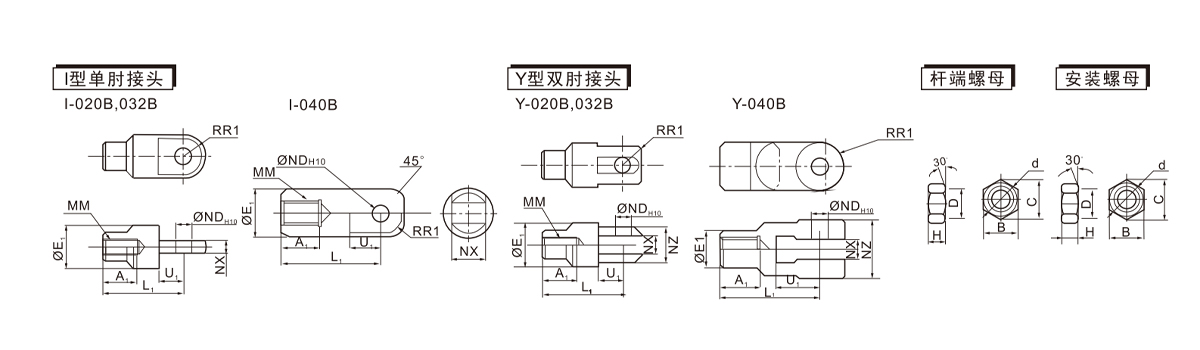

    Primjenjivi promjer cilindra
    (mm)     		Tip I jednostruki lakatni zglob Dvostruki lakatni zglob tipa Y Matica na kraju šipke Postavite maticu.
    Broj dijela A1 E1 L1 MM ØND H10 NX R1 U Broj dijela A1 E1 L1 MM ØND NX NZ R1 U1 Broj dijela B C d H Broj dijela B C d H D
    20 1-020B 16 20 36 M8×1,25 9 0.058 9 -0,1 10 14 Y-020B 16 20 36 M8×1,25 9 9 -0,1 18 5 14 NT-02 13 15 M8×1,25 5 SN-020B 26 30 M20×15 8 25.5
    0 -0,2 -0,2
    25·30 I-032B 18 20 38 M10×1,25 9 0.058 9 -0,1 10 14 Y-032B 18 20 38 M10×1,25 9 0:0:0 -0,1 18 5 14 NT-03 17 19.6 M10×1,25 6 SN-032B 32 37 M26×15 8 31.5
    0 -0,2 -0,2
    40 I-040B 22 24 55 M14×15 12 0.070 16 -0,1 15.5 20 Y-040B 22 24 55 M14×15 12 16 0.3 38 13 25 NT-04 22 25.4 M14×1,5 8 SN-040B 41 47.3 M32×20 10 40.5
    0 -0,3 0.1

    Primjenjivi promjer cilindra
    (mm)     		Itinerer putovanja A AL B1 CD CX D E F G H H1 I K L MM N NA NN P RR S U Z ZZ
    20 ~300 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8×1,25 15 24 M20×1,5 1/8 9 62 11.5 115 124
    -0,033
    25 ~300 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10×1,25 15 30 M26×1,5 1/8 9 62 11.5 119 128
    -0,033
    32 ~300 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10×1,25 15 34.5 M26×1,5 1/8 12 64 14.5 124 136
    -0,033
    40 ~300 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14×1,5 21.5 42.5 M32×2 1/4 12 88 14.5 153 165
    -0,039

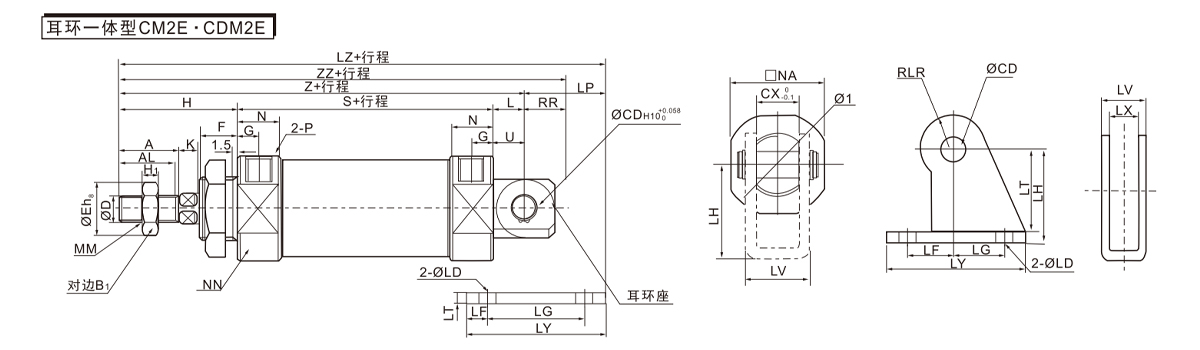

    Držač za naušnice
    Primjenjivi promjer cilindra
    (mm)     		Broj dijela LD LF LG LH LP LT LV LY LZ
    20 CM-E020B 6.8 15 30 30 37 3.2 18.4 59 152
    25 6.8 15 30 30 37 3.2 18.4 59 156
    32 CM-E032B 9 15 40 40 50 4 28 75 174
    40 9 15 40 40 50 4 28 75 203
