Mini cilindri od nehrđajućeg čelika serije MA Dobavljači

Dom / Proizvodi / Zračni cilindar / Mini cilindar / Mini cilindri od nehrđajućeg čelika serije MA

Mini cilindri od nehrđajućeg čelika serije MA Mini cilindri od nehrđajućeg čelika serije MA
  • Mini cilindri od nehrđajućeg čelika serije MA
  • Mini cilindri od nehrđajućeg čelika serije MA
Mini cilindar

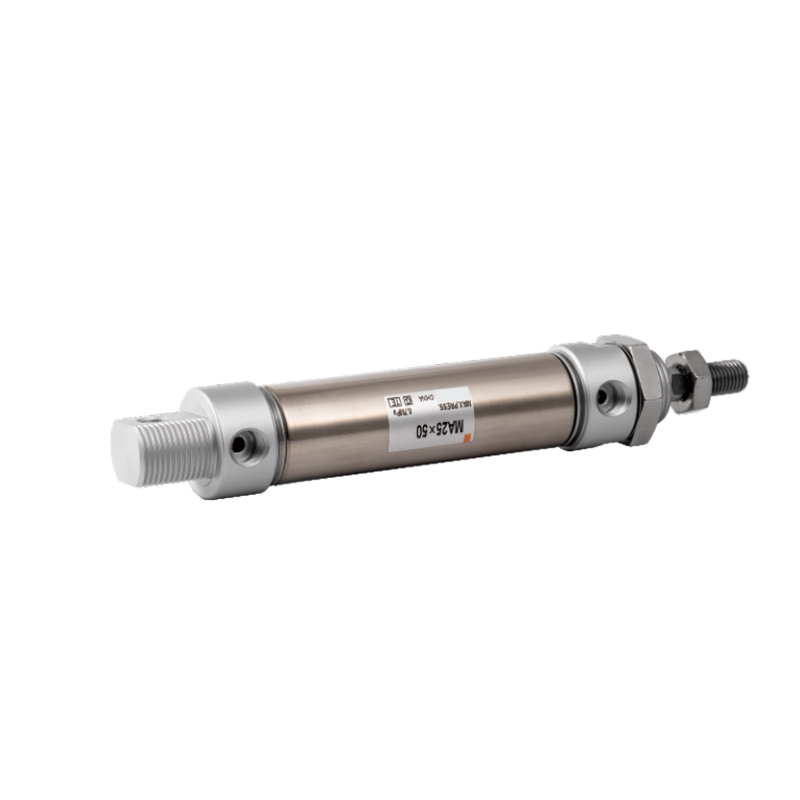

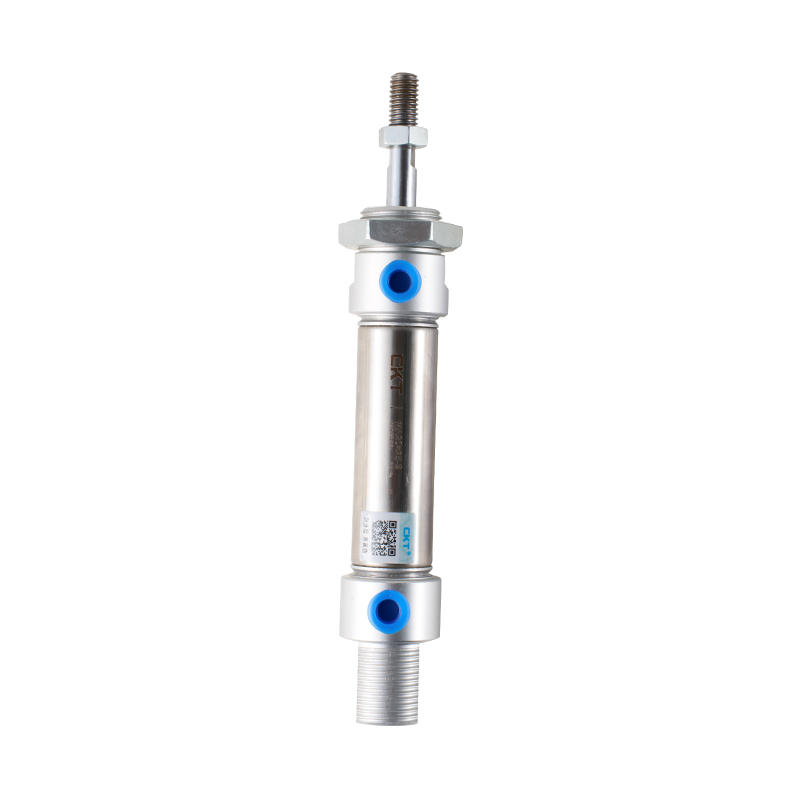

Mini cilindri od nehrđajućeg čelika serije MA

1. Brtva klipa ima dvosmjernu brtvenu strukturu posebnog oblika s kompaktnom veličinom i funkcijom skladištenja ulja;
2. Prednji i stražnji poklopac opremljeni su fiksnim jastučićima protiv sudara kako bi se smanjio udar cilindra pri okretanju;
3. Različiti oblici stražnjeg poklopca čine ugradnju cilindra praktičnijom;
4. Prednji i stražnji poklopci i tijelo cilindra od nehrđajućeg čelika imaju zakovanu kotrljajuću strukturu s pouzdanom vezom;
5. Tijelo cilindra ima visoko preciznu cijev od nehrđajućeg čelika visoke čvrstoće i otpornosti na koroziju;
6. Cilindri različitih specifikacija i dodaci za ugradnju cilindara dostupni su kupcima po izboru;
7. Svi cilindri u ovoj seriji pričvršćeni su magnetima.

E-pošta: manager@cktworld.com
Preuzmi
PREV:Mini cilindar od aluminijske legure serije MAL
SLJEDEĆI:Mini cilindar od nehrđajućeg čelika serije CM2 (jednostruko djelovanje)
  • Unutarnji promjer (mm) 16 20 25 32 40 50 63

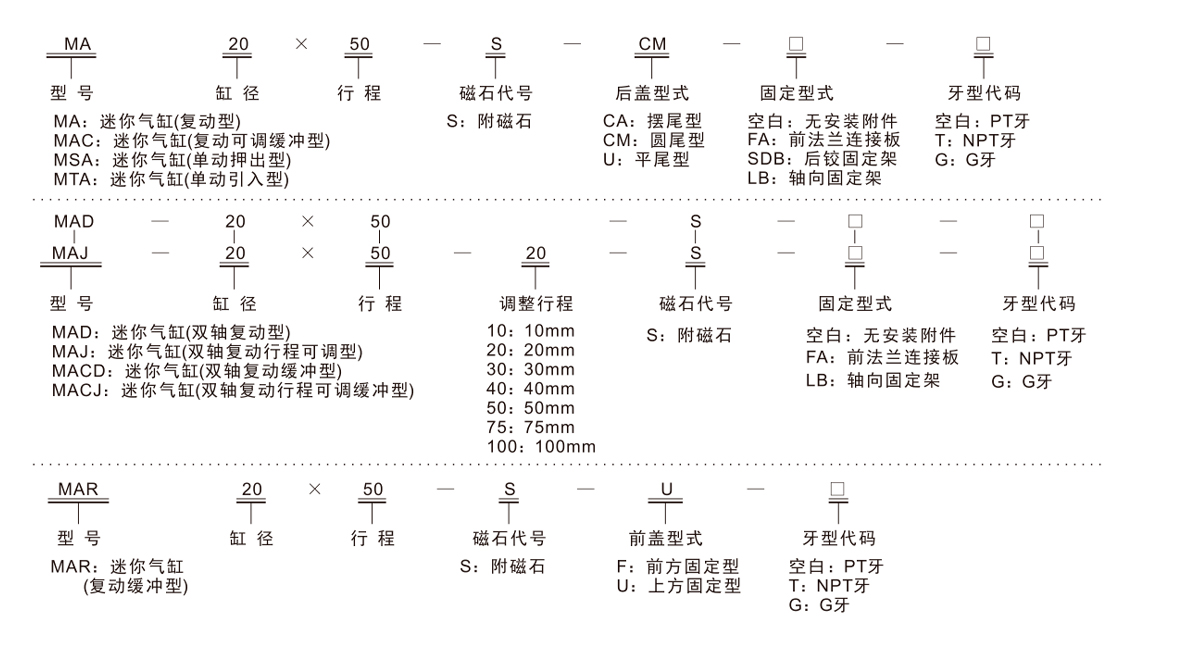

    Vrsta akcije MSAI  MTA Tip jednostrukog djelovanja -
    MAR - Klipni tip
    MAI  MADI  MAJ Klipni tip -
    MACI  MACDI   MACJ - Tip amortizacije dvostrukog djelovanja
    radni medij zrak
    Raspon radnog tlaka Klipni tip 0,1 ~ 1,0 MPa (15 ~ 145 psi)
    Tip jednostrukog djelovanja 0,2 ~ 1,0 MPa (28 ~ 145 psi)
    Zajamčena otpornost na pritisak 1,5 MPa (215 psi)
    Raspon radne temperature °C -20~70
    Raspon radnih brzina Tip jednostrukog djelovanja:50~800mm/s
    Ponavljajući tip: 30~800 mm/s
    Raspon tolerancije putovanja 0~150*10        >150 14
    Vrsta međuspremnika Serije C-MAC, C-MACD, C-MACJ: Podesivi međuspremnik;
    Ostale serije: Jastučići protiv sudara
    *Promjer preuzimanja M5×0,8 PT1/8 PT1/4
    *NPT i G tipovi navoja dostupni su za spoj.

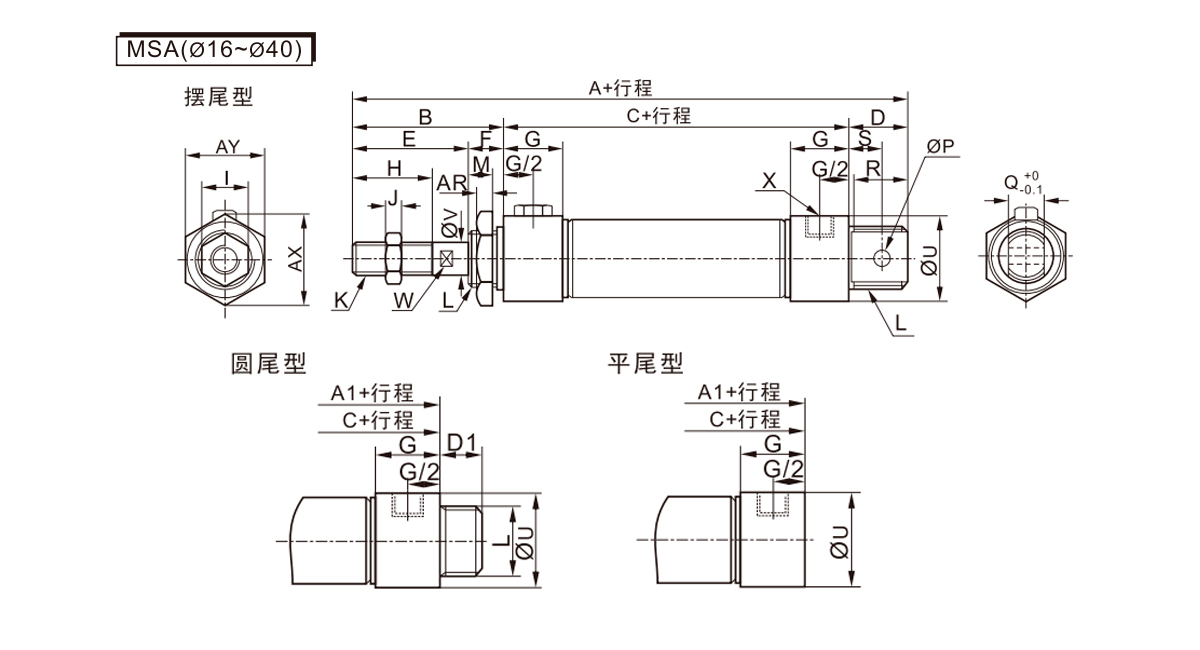

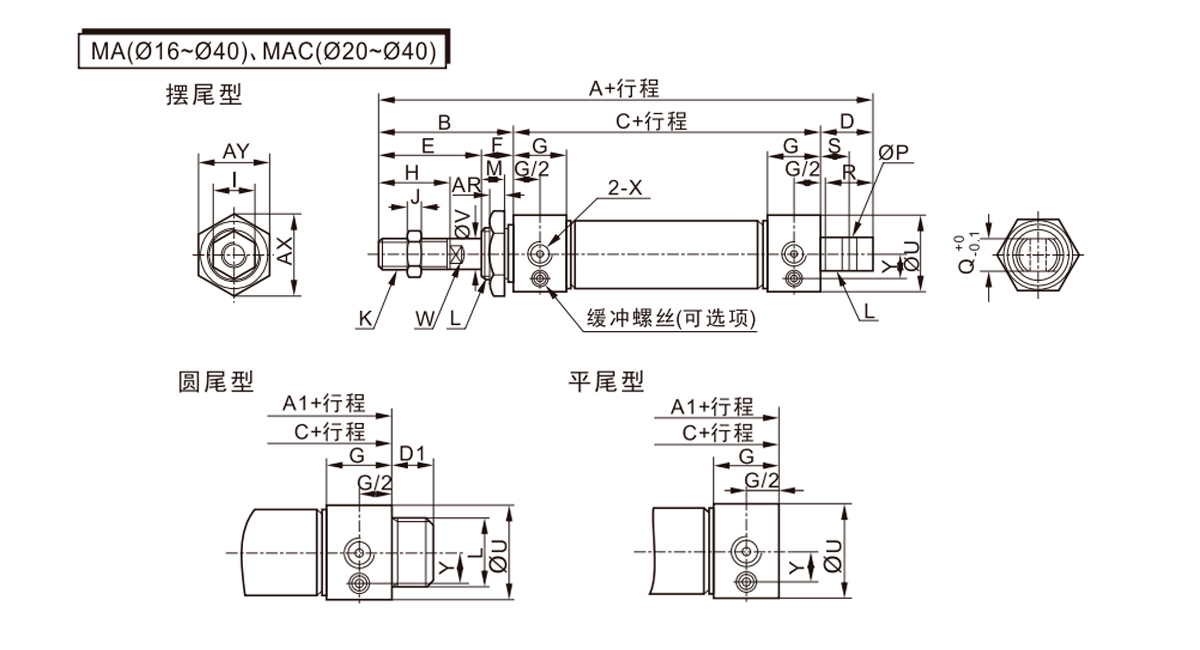

  • Unutarnji promjer/simbol A A1 B C D D1 E F G H 1 J K L M P Q R S U V W X AR SJEKIRA AY Y
    16 114 98 38 60 16 16 22 16 10 16 10 5 M6×1 M16×1,5 14 6 12 14 9 21 6 8 M5×0,8 6 25 22 -
    20 137 116 40 76 21 12 28 12 16 20 12 6 M8×1,25 M22×1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29 8.7
    25 141 120 44 76 21 14 30 14 16 22 17 6 M10×1,25 M22×1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29 10.2
    32 147 120 44 76 27 14 30 14 16 22 17 6 M10×1,25 M24×2,0 12 10 16 25 15 35 12 10 PT1/8 8 37 32 12
    40 149 122 46 76 27 14 32 14 16.7 24 17 7 M12×1,25 M30×2,0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41 15

    Promjer/simbol cilindra U V
    50 53 16
    63 67 16

    Simbol A A1 B C D D1 E F G H I
    Unutarnji promjer/hod ≤50 51-100 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). ≥101 ≤50 51-100 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). ≥101 ≥50 51-100 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo). ≥101
    16 139 164 - 123 148 - 38 85 110 - 16 16 22 16 10 16 10
    20 162 187 212 141 166 191 40 101 126 151 21 12 28 12 16 20 12
    25 166 191 216 145 170 195 44 101 126 151 21 14 30 14 16 22 17
    32 172 197 222 145 170 195 44 101 126 151 27 14 30 14 16 22 17
    40 174 199 224 147 172 197 46 101 126 151 27 14 32 14 16.7 24 17

    Unutarnji promjer/simbol J K L M P Q R S U V W X AR SJEKIRA AY
    16 5 M6×1 M16×1,5 14 6 12 14 9 21 6 5 M5×0,8 5 25 22
    20 6 M8×1,25 M22×1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29
    25 6 M10×1,25 M22×1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29
    32 6 M10×1,25 M24×2,0 12 10 16 25 15 35 12 10 PT1/8 8 37 32
    40 7 M12×1,25 M30×2,0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41

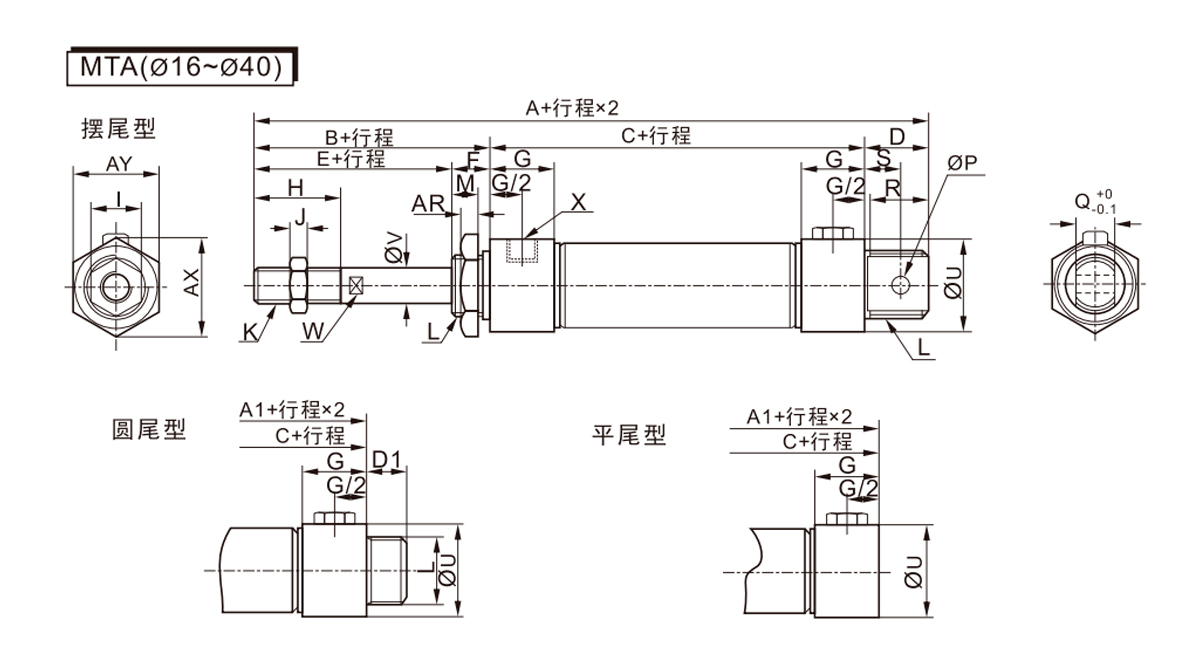

    Simbol A A1 B C D D1 E F
    Unutarnji promjer/hod ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100
    16 129 139 154 164 113 123 138 148 38 75 85 100 110 16 16 22 16
    20 152 162 177 187 131 141 156 166 40 91 101 116 126 21 12 28 12
    25 156 166 181 191 135 145 160 170 44 91 101 116 126 21 14 30 14
    32 162 172 192 192 135 145 165 165 44 91 101 121 121 27 14 30 14
    40 164 174 194 204 137 147 167 177 46 91 101 121 131 27 14 32 14

    Unutarnji promjer/simbol G H I J K L M P Q R S U V W X AR SJEKIRA AY
    16 10 16 10 5 M6×1 M16×1,5 14 6 12 14 9 21 6 5 M5×0,8 6 25 22
    20 16 20 12 6 M8×1,25 M22×1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29
    25 16 22 17 6 M10×1,25 M22×1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29
    32 16 22 17 6 M10×1,25 M24×2,0 12 10 16 25 15 35 12 10 PT1/8 8 37 32
    40 16.7 24 17 7 M12×1,25 M30×2,0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41

    Unutarnji promjer/simbol A B C E F G H I J K L M U V W X AR SJEKIRA AY Y
    16 136 38 60 22 16 10 16 10 5 M6×1 M16×1,5 14 21 6 5 M5×0,8 6 25 22 -
    20 156 40 76 28 12 16 20 12 6 M8×1,25 M22×1,5 10 27 8 6 PT1/8 7 33 29 8.7
    25 164 44 76 30 14 16 22 17 6 M10×1,25 M22×1,5 12 30 10 8 PT1/8 7 33 29 10.2
    32 164 44 76 30 14 16 22 17 6 M10×1,25 M24×2,0 12 35 12 10 PT1/8 8 37 32 12
    40 168 46 76 32 14 16.7 24 17 7 M12×1,25 M30×2,0 12 41.6 16 14 PT1/8 9 47 41 15
    50 199 52 95 32 20 23 24 19 8 M14×1,5 M36×2,0 15 53 16 14 PT1/4 11 53 46 -
    63 199 52 95 32 20 23 24 19 8 M14×1,5 M36×2,0 15 67 16 14 PT1/4 11 53 46 -

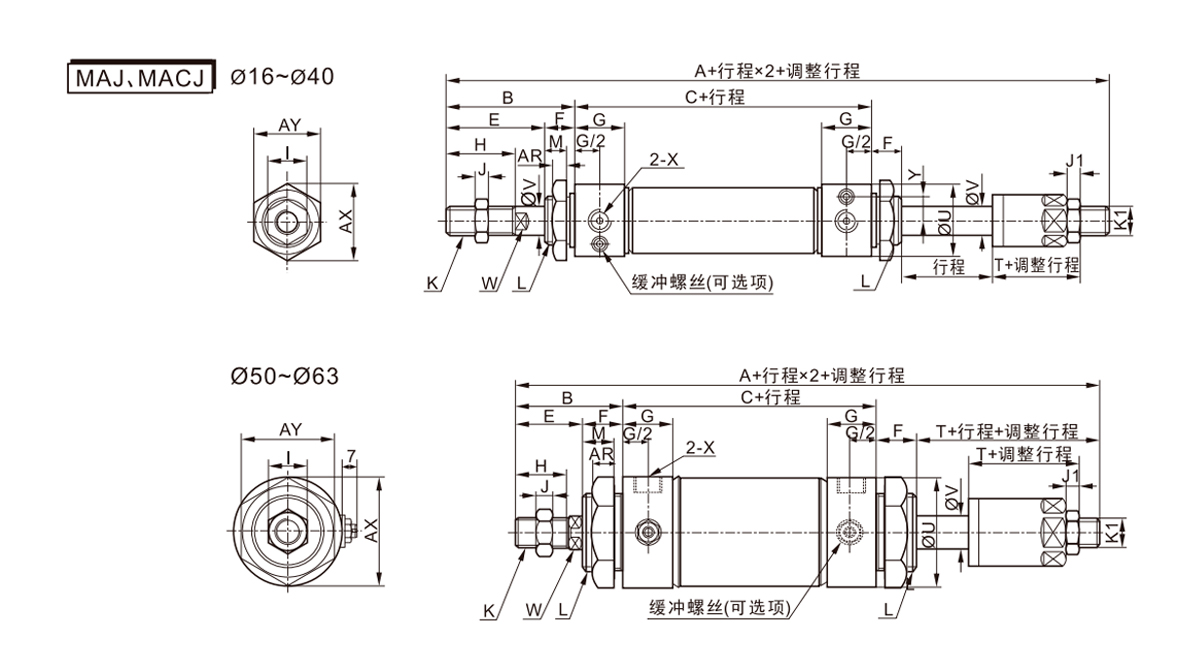

    Unutarnji promjer/simbol A B C E F G H I J J1 K K1 L M U V W X AR SJEKIRA AY Y T
    16 135 38 60 22 16 10 16 10 5 5 M6×1 M6×1 M16×1,5 14 21 6 5 M5×0,8 6 25 22 - 21
    20 153 40 76 28 12 16 20 12 9 6 M8×1,25 M8×1,25 M22×1,5 10 27 8 6 PT1/8 7 33 29 8.7 25
    25 161 44 76 30 14 16 22 17 6 6 M10×1,25 M10×1,25 M22×1,5 12 30 10 8 PT1/8 7 33 29 10.2 27
    32 161 44 76 30 14 16 22 17 6 6 M10×1,25 M10×1,25 M24×2,0 12 35 12 10 PT1/8 8 37 32 12 27
    40 164 46 76 32 14 16.7 24 17 7 7 M12×1,25 M12×1,25 M30×2,0 12 41.6 16 14 PT1/8 9 47 41 15 28
    50 195 52 95 32 20 23 24 19 8 7 M14×1,5 M12×1,25 M36×2,0 15 53 16 14 PT1/4 11 53 46 - 28
    63 195 52 95 32 20 23 24 19 8 7 M14×1,5 M12×1,25 M36×2,0 15 67 16 14 PT1/4 11 53 46 - 28

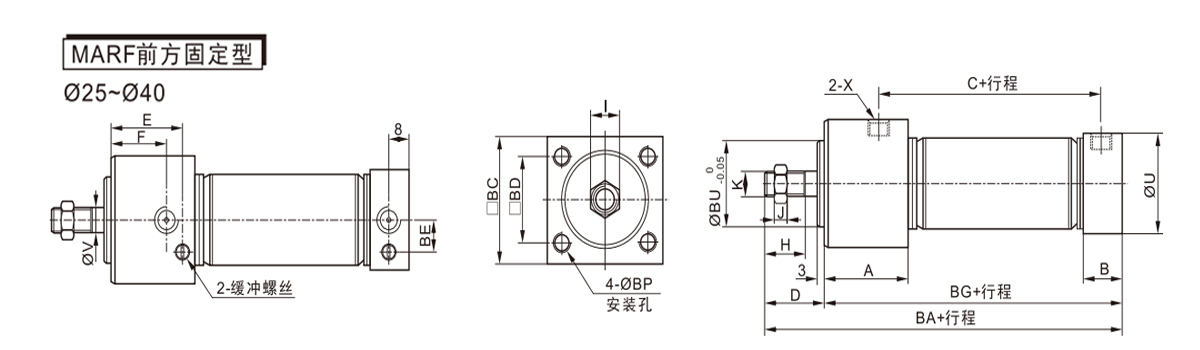

    Unutarnji promjer/simbol A B C D E F G H I J K U V X AE AF AP AH BA BUDI BG BU
    20 29 16 59 31 24 22 12 20 13 5 M8×1,25 27 8 PT1/8 33.5 21 Ø9.5
    Dubina 6,5
    Prolazni otvor: Ø5,5     		30.3 120 8.7 89 20
    25 29 16 59 33 24 22 12 22 17 6 M10×1,25 30 10 PT1/8 39 25 Ø11.0
    Dubina 7,5
    Prolazni otvor: Ø6.6     		36.3 122 10.2 89 26
    32 29 16 59 33 25 22 12 22 17 6 M10×1,25 35 12 PT1/8 47 30 Ø14.0
    Dubina 10
    Prolazni otvor: 09.0     		42.3 122 12 89 26
    40 37.5 16.6 62 35 31 27 15 24 19 8 M14×1,5 41.6 16 PT1/8 58.5 38 Ø17.5
    Dubina 12,5
    Prolazni otvor: Ø11     		52.3 132.6 15 97.6 32

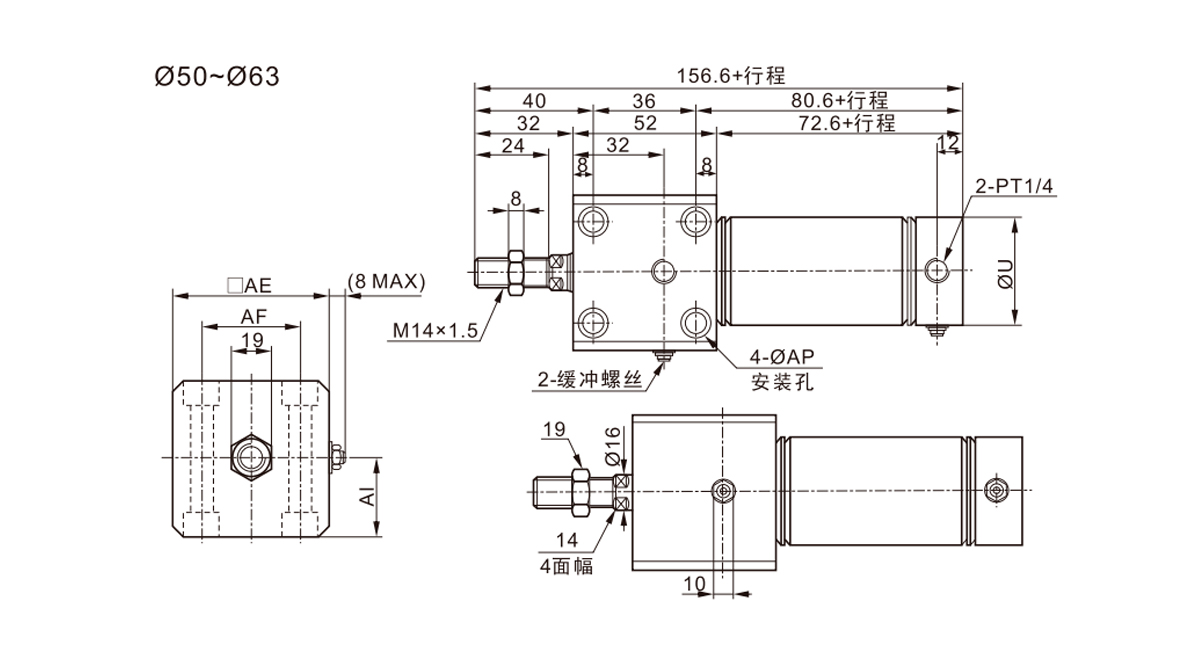

    Unutarnji promjer/simbol U AE AF Al AP
    50 53 62 44 31 Obostrano: 011,0 dp 6,5
    Prolazni otvor: 06.6
    63 67 74 48 37 Obostrano: Ø14,0 dp 8,5
    Prolazni otvor: Ø9.0

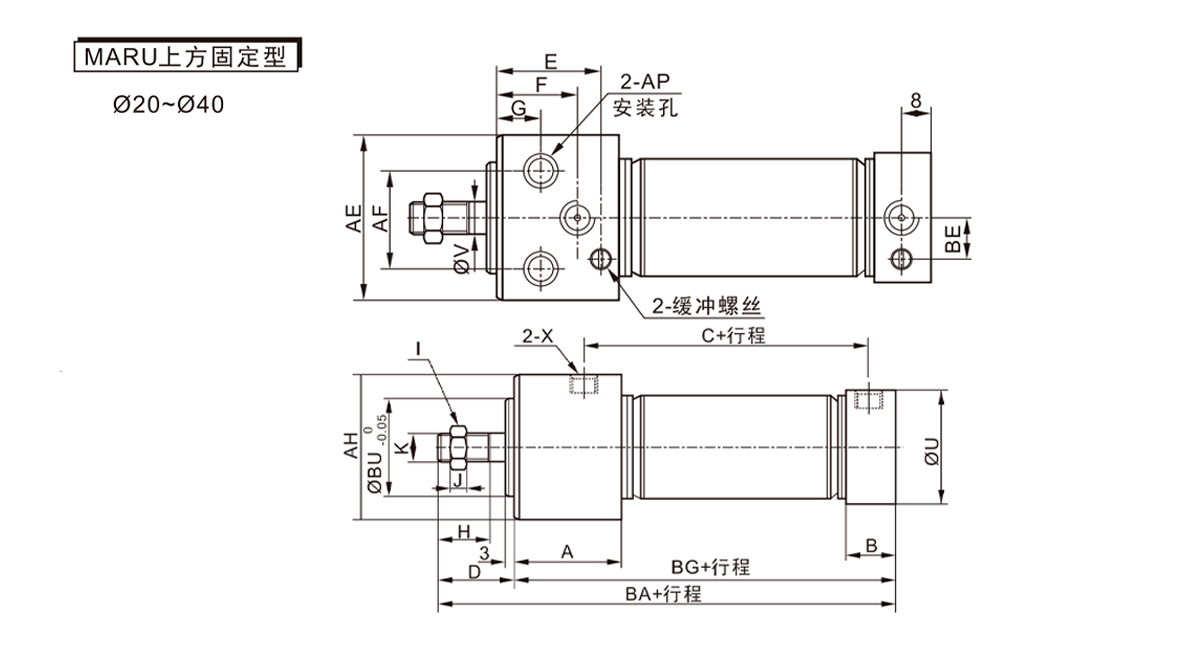

    Unutarnji promjer/simbol A B C D E F H 1 J K U V X BA prije Krista BD BUDI BG BP BU
    20 29 16 59 31 24 22 20 13 5 M8×1,25 27 8 PT1/8 120 30.5 22 8.7 89 M8×0,8 Duboko9 20
    25 29 16 59 33 24 22 22 17 9 M10×1,25 30 10 PT1/8 122 36.5 26 10.2 89 M6×1,0 Duboko11 26
    32 29 16 59 33 25 22 22 17 6 M10×1,25 35 12 PT1/8 122 42.5 30 12 89 M6×1,0 Duboko11 26
    40 37.5 16.6 62 35 31 27 24 19 8 M14×1,5 41.6 16 PT1/8 132.6 52.5 36 15 97.6 M8×1,25 Deep14 32

    Unutarnji promjer/simbol U BUDI BF BP
    50 53 62 48 6.6
    63 67 74 58 9

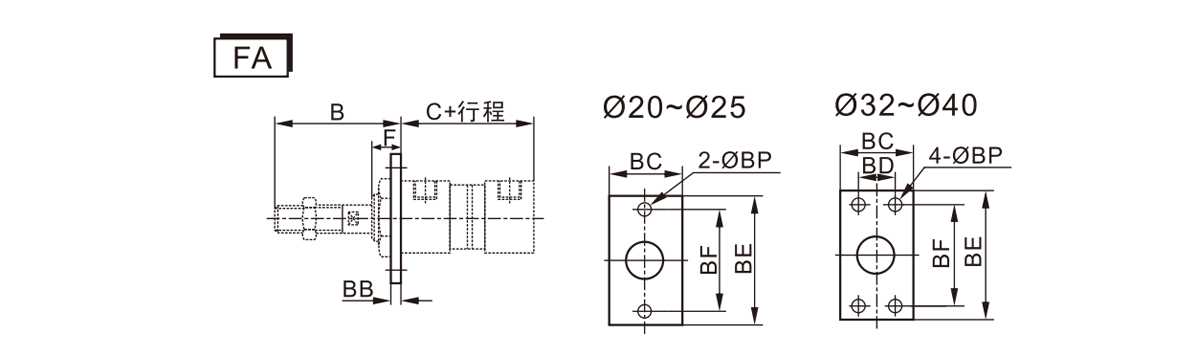

    Simbol B C (serija MA) C (serija MSA) BB prije Krista BD BUDI BF BP F
    Provrt/hod 0~50 51~100 101~150
    16 38 60 85 110 - 3 26 - 52 40 5.5 16
    20 40 76 101 126 151 4 38 - 64 50 6.5 12
    25 44 76 101 126 151 4 38 64 50 6.5 14
    32 44 76 101 126 151 4 47 33 72 58 6.5 14
    40 46 76 101 126 151 4 50 36 84 70 6.5 14

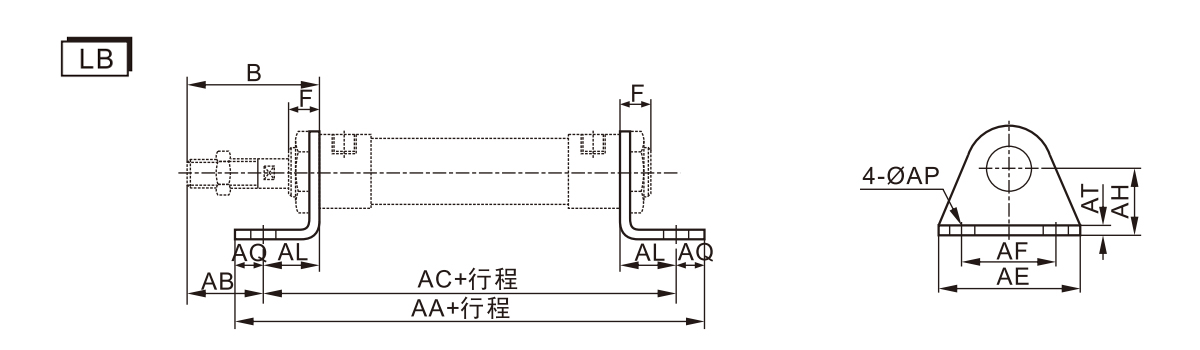

    Simbol B F AA (serija MA) AA (serija MSA) AB AC (serija MA) AC (serija MSA) AE AF AL AQ AP AT AH
    Provrt/hod 0~50 51~100 101~150 0~50 51~100 101~150
    16 38 16 98 123 148 - 25 86 111 136 - 44 32 13 6 5.5 3 20
    20 40 12 122 147 172 197 25 106 131 156 181 54 40 15 8 6.5 3 25
    25 44 14 122 147 172 197 29 106 131 156 181 54 40 15 8 6.5 3 25
    32 44 14 142 167 192 217 19 126 151 176 201 59 45 25 8 6.5 4 32
    40 46 14 142 167 192 217 21 126 151 176 201 64 50 25 8 6.5 4 36

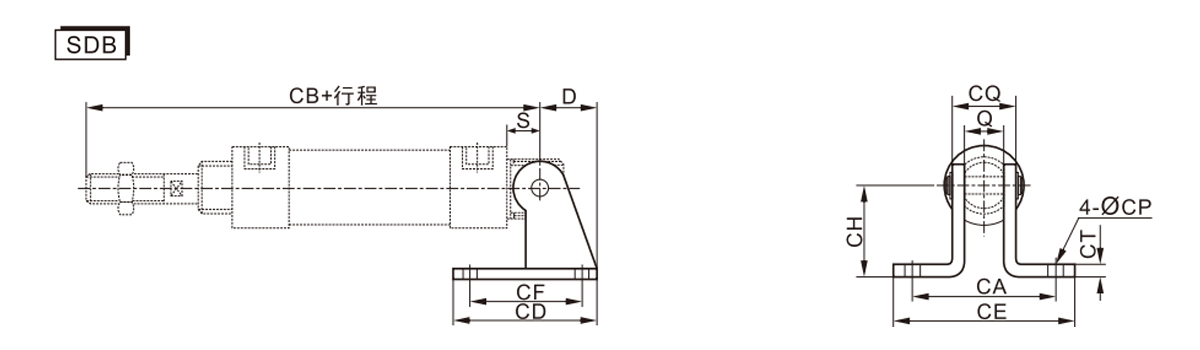

    Simbol D S Q CA CB (MA serija) CB (serija MSA) CD CE CF CH CT CP CQ
    Provrt/hod 0~50 51~100 101~150
    16 16 9 12 - 107 132 157 - 23 12 20 2 5.5 16
    20 21 12 16 51 128 153 178 203 48 67 32 32 3 6.5 22
    25 21 12 16 51 132 157 182 207 48 67 32 32 3 6.5 22
    32 27 15 16 51 135 160 185 210 52 67 36 36 4 6.5 24
    40 27 15 20 55 137 162 187 212 56 71 40 40 4 6.5 28
