Pneumatski sustavi su okosnica moderne industrijske automatizacije — a razumijevanje kako rade, gdje kvare i kako ih optimizirati može izravno smanjiti vrijeme zastoja i operativne troškove. Ovaj vodič pokriva sve, od osnovnih komponenti do referentnih vrijednosti performansi, sa stvarnim brojkama iz proizvodnih okruženja.
Objašnjenje ključnih komponenti pneumatskih sustava
Kompresori
Vijčani kompresori dominiraju industrijskim postrojenjima jer isporučuju kontinuirani protok zraka pri stalnom tlaku. Tipična jedinica s rotacijskim vijkom od 55 kW može proizvesti otprilike 9–10 m³/min slobodnog zraka na 7 bara, dovoljno za istovremeno napajanje desetaka cilindara srednje veličine. Klipni klipni kompresori uobičajeni su za manje trgovine i za povremene primjene.
Prijemnici zraka
Spremnici za skladištenje ublažavaju skokove potražnje i dopuštaju kompresoru da se isključi tijekom razdoblja niskog opterećenja. Osnovno pravilo je 6–10 litara kapaciteta spremnika po m³/min snage kompresora . Premalen spremnik tjera kompresor na kratki ciklus, povećavajući trošenje i potrošnju energije do 20%.
FRL jedinice
Kombinacija filtar-regulator-podmazivač zadnja je linija pripreme zraka prije svakog stroja ili grupe pokretača. ISO 8573-1 Klasa 1 filtracije cilja na čestice do 0,01 mikrona, točke rosišta od -70°C i sadržaj ulja ispod 0,01 mg/m³ — bitno za zaštitu preciznih zračnih cilindara i ventila od kvarova povezanih s kontaminacijom.
Upravljački ventili
Ovi ventili usmjeravaju komprimirani zrak na bilo koji kraj zračnog cilindra ili na ispušni otvor. Standardni 5/2-smjerni elektromagnetski ventil može uključiti putove protoka ispod 20 milisekundi , omogućujući brzine ciklusa iznad 10 udaraca u sekundi u primjenama velike brzine. Određivanje veličine ventila je kritično: premali ventil stvara pad tlaka koji ograničava brzinu i silu pokretača.
Tipovi zračnih cilindara i kriteriji za odabir
Zračni cilindar je radni konj svakog pneumatskog sustava, ali dolazi u dovoljno varijanti da odabir pogrešnog tipa uzrokuje stalne probleme s radom ili održavanjem. Tablica u nastavku uspoređuje najčešće tipove koji se koriste u proizvodnim okruženjima.
| Vrsta cilindra | Bore Range | Duljina hoda | Tipična uporaba | Izlazna sila pri 6 bara |
|---|---|---|---|---|
| ISO standard (dvostruko djelovanje) | 12–320 mm | Do 2.000 mm | Opća automatizacija, stezanje | 68 N – 483 kN |
| Kompaktan/kratkog hoda | 12–100 mm | 1–50 mm | Uski prostori, presing | 68 N – 47 kN |

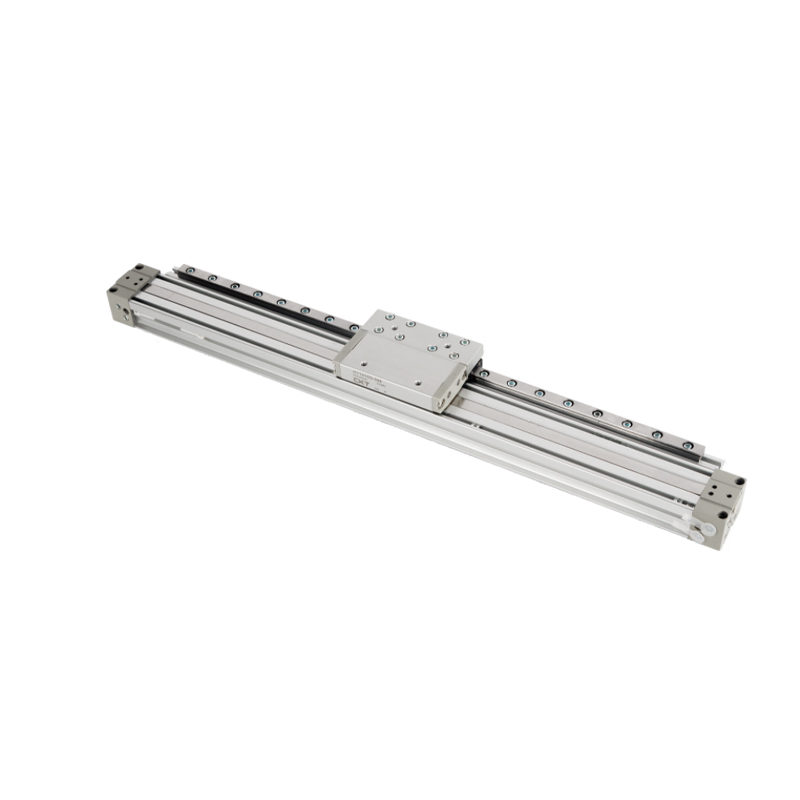

| Cilindar bez poluge | 16–80 mm | Do 10.000 mm | Prijevoz na duga putovanja | 120 N – 30 kN |
| Jednodjelni (proljetni povratak) | 6–125 mm | Do 200 mm | Sigurnosno stezanje, ventili | 28 N – 73 kN (neto) |
| Vođeni/klizni cilindar | 16–100 mm | Do 300 mm | Primjene bočnog opterećenja | 120 N – 47 kN |
| Rotacijski pokretač | lopatica 10–200 mm | 90°–270° rotacija | Indeksiranje, tokarenje | Okretni moment 0,3–500 Nm |
Prilikom odabira veličine provrta cilindra, uvijek dodajte a 25–30% sigurnosne granice iznad teoretskog zahtjeva za silom da se uzmu u obzir trenje, padovi tlaka u krugu i trošenje brtve tijekom vremena. Za opterećenje koje zahtijeva 500 N, odaberite provrt koji daje najmanje 650 N pri reguliranom tlaku sustava.
Odabir duljine hoda također je bitan osim samo prilagođavanja potrebnog hoda. Dugi hodovi povećavaju rizik od izvijanja šipke pod pritiskom tlačnog opterećenja. Koristite Eulerovu formulu za izvijanje ili tablice opterećenja proizvođača za bilo koji hod veći od otprilike 300 mm — mnogi inženjeri to ignoriraju sve dok se šipka ne savije i ošteti alat ili okvir stroja.
Kako regulacija tlaka utječe na performanse cjelokupnog pneumatskog sustava
Mnoga postrojenja pokreću svoju cjelokupnu distribuciju postrojenja na 8 ili 10 bara dok većini aktuatora treba samo 5–6 bara. Ova jedina navika gubi ogromne količine energije. Za svaki 1 bar smanjenja tlaka u sustavu, potrošnja energije kompresora pada za otprilike 6–8% . U postrojenju koje troši 150.000 USD godišnje na energiju komprimiranog zraka, pad s 8 na 6 bara na nekritičnim krugovima može uštedjeti 18.000 – 24.000 USD godišnje.
Rješenje je zonska regulacija — korištenje namjenskih regulatora tlaka na svakom stroju ili grupi strojeva za opskrbu samo tlakom koji je potreban svakom aktuatoru, dok glavna distribucija radi s malo višim tlakom u kolektoru za marginu pripravnosti. Pravilno zonirano postrojenje obično smanjuje prosječni mrežni tlak za 1–2 bara bez gubitka proizvodnog protoka.
Pad tlaka: Tihi kradljivac performansi
Pad tlaka između izlaza prijemnika i otvora cilindra za zrak je mjesto gdje nastaje većina problema s performansama pneumatskog sustava. Svaki metar premale cijevi, svako oštro koljeno od 90 stupnjeva, svaki prljavi element filtera povećava otpor. Industrijski cilj je ograničiti ukupni pad tlaka od izlaza kompresora do aktuatora na ne više od 0,5–1,0 bara u dobro održavanom sustavu.
Uobičajeni uzročnici pretjeranog pada tlaka:
- Elementi filtera začepljeni hrđom, kamencem ili kompresorskim uljem — diferencijalni tlak preko zasićenog filtera može premašiti samo 0,8 bara
- Premale glavne razvodne cijevi — brzina zraka iznad 6–8 m/s u glavnom cjevovodu uzrokuje turbulentno strujanje i značajan gubitak tlaka
- Brzo spojni spojevi s unutarnjim otvorima manjim od provrta cijevi
- Smjerni regulacijski ventili su premali za potrebnu brzinu protoka (neusklađenost vrijednosti Cv)
- Propuštanja — curenje promjera 1 mm pri 7 bara gubi otprilike 1,1 m³/min slobodnog zraka po satu, dovoljno za kontinuirani rad nekoliko standardnih cilindara za zrak
Izvođenje mjerenja tlaka u distribucijskoj mreži — bilježenje tlaka na prijemniku, na svakom ulaznom razvodniku stroja i na otvoru cilindra pod opterećenjem — otkriva točno gdje dolazi do gubitaka. To traje manje od jednog dana i dosljedno identificira korektivne radnje koje se vraćaju unutar jednog kvartala.
Standardi kvalitete komprimiranog zraka i zašto su važni za cilindre
Norma ISO 8573-1 definira klase kvalitete komprimiranog zraka za tri onečišćenja: krute čestice, vodu (rosište) i ukupno ulje. Većina industrijskih primjena spada u klasu kvalitete 3 ili 4 za opću pneumatiku, ali precizni zračni cilindri u sastavljanju elektronike, preradi hrane ili proizvodnji medicinskih uređaja trebaju zrak klase 1 ili 2.
| Klasa kvalitete | Maksimalna veličina čestica | Točka rosišta pod pritiskom | Maksimalni sadržaj ulja | Tipična primjena |
|---|---|---|---|---|
| 1. razred | 0,1 mikrona | -70°C | 0,01 mg/m³ | Medicinski, poluvodički |
| klasa 2 | 1 mikrona | -40°C | 0,1 mg/m³ | Ambalaža za hranu, lijekove |
| 3. razred | 5 mikrona | -20°C | 1 mg/m³ | Opća proizvodnja |
| 4. razred | 15 mikrona | 3°C | 5 mg/m³ | Teška industrija, na otvorenom |
| 5. razred | 40 mikrona | 7°C | 25 mg/m³ | Pneumatski alati, puhanje |
Provođenje zraka klase 4 ili 5 kroz precizne zračne cilindre ocijenjene za rad klase 2 ili 3 ubrzava degradaciju brtve. Kontaminacija vlagom je posebno agresivna: kondenzirana voda unutar cijevi zračnog cilindra uzrokuje hrđu, brazde na površini provrta i eventualni kvar brtve. Studije o načinima kvarova industrijskih aktuatora dosljedno pripisuju 40–60% prijevremenih kvarova dovodu kontaminiranog zraka a ne mehaničko preopterećenje ili trošenje na kraju životnog vijeka.
Rashladne sušilice standardno su rješenje za primjene klase 3 i 4. Oni hlade struju komprimiranog zraka na približno 3°C, uzrokujući kondenzaciju i otjecanje vlage. Desikantni sušači postižu točke rosišta ispod nule potrebne za primjene klase 1 i 2, ali troše više energije — obično 15-20% snage kompresora za grijanu regenerativnu jedinicu.
Ispravno dimenzioniranje zračnog cilindra: izračun provrta, hoda i brzine
Pogrešna veličina provrta jedna je od najčešćih i najskupljih pogrešaka u dizajnu pneumatskog sustava. Prevelik cilindar troši komprimirani zrak i stvara pretjerane izazove amortizacije; premali se zaustavlja pod opterećenjem ili radi blizu svojih granica tlaka brtve.
Izračun sile
Teoretska izlazna sila dvodjelujućeg zračnog cilindra na produženom hodu je:
F = P × A = P × (π × D² / 4)
Gdje je F sila u Newtonima, P je dovodni tlak u Pa, a D je promjer provrta u metrima. Za cilindar promjera 63 mm na 6 bara (600 000 Pa):
F = 600 000 × (3,14159 × 0,063² / 4) = 600 000 × 0,003117 = 1870 N (približno 190 kgf)
Pri hodu uvlačenja, šipka pomiče dio provrta, smanjujući silu. Provrt od 63 mm sa šipkom od 20 mm isporučuje otprilike 1680 N pri uvlačenju pri istom tlaku — smanjenje od 10% koje se mora uzeti u obzir u dvosmjernim primjenama.
Brzina i protok
Brzina cilindra ovisi o volumenu isporučenog zraka u jedinici vremena. Brzina aktuatora izračunava se iz:
Q = A × v × (P_abs / P_atm)
Gdje je Q slobodan protok zraka u m³/s, A je površina klipa, v je željena brzina klipa u m/s, a P_abs je apsolutni radni tlak. Da bi se postiglo 0,5 m/s s provrtom od 63 mm pri 6 bara apsolutno, ventil i cijevi moraju proći približno 23 litre/min slobodnog zraka — korisno mjerilo za odabir Cv ventila.
Zahtjevi za amortizaciju
Pri brzinama iznad 0,2 m/s, pneumatski cilindri zahtijevaju amortizaciju na kraju hoda kako bi se spriječilo oštećenje klipa, poluge i povezanog alata od jakog udarca. Ugrađeni podesivi jastuci rade za umjerene brzine do oko 0,5 m/s. Povrh toga, potrebni su vanjski hidraulički amortizeri ili programabilno usporavanje preko proporcionalnih ventila. Zanemarivanje amortizacije na cilindru promjera 100 mm koji se kreće brzinom od 1 m/s može stvoriti udarne sile veće od 3–5 kN na završnoj kapi — daleko iznad onoga što većina montažnog hardvera tolerira tijekom tisuća ciklusa.
Strategije energetske učinkovitosti za komprimirani zrak i pneumatske sustave
Komprimirani zrak često se naziva "četvrtom korisnošću" u proizvodnji — i dosljedno je najskuplji po jedinici rada. Učinkovitost pretvorbe električne energije u mehanički rad za sustav komprimiranog zraka obično je samo 10-15% na aktuatoru, u usporedbi s 85–90% za izravne elektromotorne pogone. To čini energetsku optimizaciju kritično važnom.
Korak 1
Izmjerite stvarnu potrošnju zraka
Instalirajte mjerače protoka na izlazu glavnog kompresora i na svakoj glavnoj grupi strojeva. Većina tvornica otkriva da 20-30% strojeva koristi neproporcionalno velike količine zraka u odnosu na njihovu proizvodnju. Oni postaju prioritetni ciljevi za promjenu veličine cilindra, smanjenje tlaka ili redizajn procesa.
Korak 2
Smanjite i prilagodite radni tlak prave veličine
Provjerite svaki stroj i zračni cilindar za njihov stvarni zahtjev za tlakom. Zamijenite prevelike cilindre onima ispravne veličine pri nižem tlaku. Ugradite regulatore na mjestu uporabe postavljene na minimalni potrebni tlak. U postrojenjima s različitim zahtjevima za tlakom, razmislite o podjeli na visokotlačne i niskotlačne distribucijske prstenove radije nego opskrbu svega pri vršnom pritisku potražnje.
3. korak
Povrat topline kompresora
Vijčani kompresori odbijaju približno 80–90% njihove ulazne energije kao toplina u procesu kompresije. Ugradnja sustava za povrat topline na rashladni krug kompresora prikuplja tu toplinsku energiju za grijanje prostora, grijanje procesne vode ili sušenje. Razdoblja povrata za povrat topline su obično 1-3 godine.
Korak 4
Zamijenite kompresore konstantne brzine pogonima promjenjive brzine
Kompresor s pogonom promjenjive brzine (VSD) modulira brzinu motora kako bi odgovarao stvarnim zahtjevima za zrakom u stvarnom vremenu, umjesto punjenja i pražnjenja punom brzinom. U pogonima s promjenjivom potražnjom, VSD kompresori štede 20–35% energije kompresora u usporedbi s jedinicama fiksne brzine. Točka rentabilnosti obično je kada iskorištenost sustava padne ispod 80% nazivnog kapaciteta za značajne dijelove smjene.
Korak 5
Implementirajte program za otkrivanje curenja i popravak
Ultrazvučni detektori curenja mogu identificirati curenja kroz pozadinsku buku na udaljenosti do 10 metara. Strukturirani program — označavanje curenja, kvantificiranje njihove brzine protoka, određivanje prioriteta prema trošku i praćenje dovršetka popravka — dosljedno postiže smanjenje curenja s tipične stope gubitka od 20–30% na niže 5–8% unutar 12 mjeseci . Samo to često eliminira potrebu za dodatnim kapacitetom kompresora.
Pneumatski sustavi naspram hidrauličkih sustava: kada odabrati svaki od njih
I pneumatski i hidraulički sustavi isporučuju silu kroz tekući medij, ali njihove karakteristike čine svaki prikladnijim za specifične primjene. Brkanje to dvoje dovodi do pretjerano projektiranih, skupih sustava ili onih slabijeg učinka.
Karakteristično
Pneumatski sustav
Hidraulički sustav
Radni tlak
Tipično 4–10 bara
Tipično 100–700 bara
Izlaz sile
Do ~50 kN praktično
Do nekoliko MN
Brzina
Brzo; do 3 m/s zajednički
Umjereno; 0,1–0,5 m/s tipično
Kontrola položaja
Teško (stlačivost zraka)
Izvrsno (nestlačiva tekućina)
Rizik od kontaminacije
Nizak (nema zraka)
Visoko (curenje ulja, odlaganje)
Složenost održavanja
Donji; standardne vještine
viši; potrebna analiza tekućine
Trošak instalacije
Niže
Više (rezervoar, filtracija, brtve)
Najbolji slučaj upotrebe
Velika brzina, mala do srednja snaga, čisto okruženje
Velika snaga, precizno pozicioniranje, teška industrija
Praktična granica: tamo gdje zahtjevi za snagom premašuju otprilike 50 kN ili gdje je obavezno precizno držanje položaja u sredini hoda, hidraulika je obično bolji izbor. Ispod tog praga, pneumatski sustavi pobjeđuju na brzini, jednostavnosti, čistoći i nižoj ukupnoj cijeni sustava. U mnogim hibridnim primjenama - kao što su pneumatski upravljane stezaljke na hidrauličnoj preši - obje tehnologije koegzistiraju na istom stroju.
Pneumatske primjene velike sile i kako se zračni cilindri povećavaju
Kada standardne veličine provrta zračnog cilindra ne mogu isporučiti potrebnu silu pri raspoloživom tlaku sustava, nekoliko strategija dizajna proširuje pneumatsku sposobnost prije nego što postane neophodno prebacivanje na hidrauliku.
Tandem cilindri
Dvije jedinice zračnog cilindra postavljene koaksijalno s njihovim povezanim šipkama višestruko povećavaju izlaznu silu bez povećanja veličine provrta. Tandemski par cilindara promjera 100 mm pri 6 bara isporučuje približno 9,4 kN — gotovo udvostručen učinak pojedinačne jedinice — uz zadržavanje istog promjera cilindra za omotnice s skučenim prostorom. Kompromis je povećana ukupna duljina i proporcionalno veća potrošnja zraka.
Zrak-na-ulju pojačivači
Ovi hibridni uređaji koriste pneumatski klip velikog promjera koji pokreće hidraulički klip malog promjera za postizanje hidrauličkog tlaka iz pneumatskog napajanja. Pojačivač omjera 10:1 napajan pri 7 bara proizvodi 70 bara hidrauličkog izlaza, pogodnog za operacije prešanja, klinča ili uboda koje zahtijevaju preciznu silu s čistim ispuhom. Sustavi zrak-na-ulje eliminiraju potrebu za punom hidrauličkom jedinicom snage dok postižu sile pritiska od 50–200 kN u kompaktnim konfiguracijama za montažu na stol.
Multiplikatori pneumatskih cilindara putem mehaničkog povezivanja
Mehanizmi za zakretanje, sljedbenici bregaste osovine i veze poluge mehanički pojačavaju izlaz zračnog cilindra na mjestu primjene. Može se razviti jednostavna preklopna stezaljka koju pokreće cilindar promjera 50 mm pri 6 bara sile stezanja veće od 20 kN na kraju vožnje kada se geometrija zakretnog sklopa približi mrtvoj točki. Ova tehnika se široko koristi u uređajima za zavarivanje i alatima za prešanje.
Standardni cilindri većeg provrta
Cilindri u skladu s ISO 15552 dostupni su u veličinama provrta do 320 mm. Pri 6 bara, zračni cilindar promjera 320 mm isporučuje približno 483 kN teoretskog potiska — približava se području malog hidrauličkog cilindra. Ove jedinice velikog promjera troše značajne količine zraka po hodu (hod od 300 mm na provrtu od 320 mm istiskuje približno 24 litre slobodnog zraka po ciklusu), tako da se veličina prijemnika i kapacitet kompresora moraju pažljivo pregledati prije nego što se specificiraju.
Odabir zračnih cilindara za specifična industrijska okruženja
Ne odgovaraju sva tijela zračnih cilindara i materijali za brtve svakom radnom okruženju. Određivanje pogrešne varijante za teške ili specijalizirane uvjete uzrokuje ubrzani kvar bez obzira na to koliko je dobro projektiran ostatak pneumatskog sustava.
- Hrana i piće: Tijelo cilindra od nehrđajućeg čelika s brtvenim materijalima usklađenim s FDA (silikon ili EPDM), bez vanjskog podmazivanja i glatkim vanjskim profilima koji su otporni na nakupljanje bakterija. Varijante s oznakom ispiranja (IP67 ili IP69K) podnose cikluse čišćenja vodom pod visokim pritiskom i kemikalijama.
- Visokotemperaturna okruženja: Standardne NBR brtve otkazuju iznad 80°C. Za ljevaonice, pećnice ili aplikacije u blizini procesa iznad 100°C, odredite brtve od fluoroelastomera (FKM/Viton) za 200°C. Iznad 150°C okoline, vanjski toplinski štitovi na tijelu cilindra također su potrebni za zaštitu pričvrsnih prstenova i završnih kapica.
- Korozivne atmosfere: Bezelektrično poniklano ili tvrdo anodizirano aluminijsko tijelo otporno je na blagu kemijsku izloženost. U pomorskom, offshore ili kemijskom okruženju, konstrukcija od potpuno nehrđajućeg čelika s otvorima obloženim PTFE-om nudi najbolju otpornost na koroziju po cijenu veće težine i cijene.
- ATEX/zone zaštićene od eksplozije: Pneumatski aktuatori su sami po sebi sigurniji od električnih pogona u opasnim zonama jer ne proizvode iskre. Međutim, solenoidi ventila i senzori položaja pričvršćeni na zračni cilindar moraju imati odgovarajuće oznake ATEX zone. Potrebno je provjeriti da samo tijelo cilindra ne iskri - aluminij je općenito prihvatljiv, ali lijevano željezo treba provjeriti prema zahtjevima klasifikacije zona.
- Primjene čistih soba: ISO klasa 5 i bolje čiste sobe zahtijevaju cilindre s brtvama bez ispuštanja plinova, bez vanjskog podmazivanja i materijale kompatibilne s vakuumom. Neki proizvođači poluvodiča i ravnih zaslona koriste cilindre s potpuno plastičnim kućištem kako bi uklonili svaki rizik od metalne kontaminacije.
- Vanjska i građevinska oprema: Cilindri izloženi vremenskim prilikama trebaju presvlake šipki od cinka i nikla ili tvrdog kroma, čvrste brtve brisača za uklanjanje prljavštine i anodizirana ili obojena tijela. Specifikacije tlaka trebale bi uzeti u obzir ekstremne temperature: na -30°C, standardna maziva se zgušnjavaju, a materijali za brtvljenje ukrućuju, zahtijevajući niskotemperaturnu mast i elastomere otporne na niske temperature.
Usklađivanje specifikacije zračnog cilindra sa stvarnim radnim okruženjem - umjesto standardnog odabira iz kataloga opće namjene - mjesto je gdje iskusni inženjeri pneumatskih sustava dodaju mjerljivu vrijednost. Inkrementalni trošak ispravne varijante je gotovo uvijek manji od jednog neplaniranog ciklusa zamjene nakon ranog kvara na terenu.
Pneumatski sustavi su u svojoj srži pouzdani, brzi i isplativi kada je dizajniran s pravim specifikacijama komponenti, odgovarajućom kvalitetom zraka, ispravnom veličinom i strukturiranim pristupom održavanju. Zračni cilindar ostaje najvidljiviji element, ali njegova izvedba u potpunosti ovisi o kvaliteti sustava komprimiranog zraka koji ga dovodi. Uložite u pripremu zraka i upravljanje tlakom, a aktuatori nizvodno osigurat će životni ciklus koji njihov dizajn predviđa.
