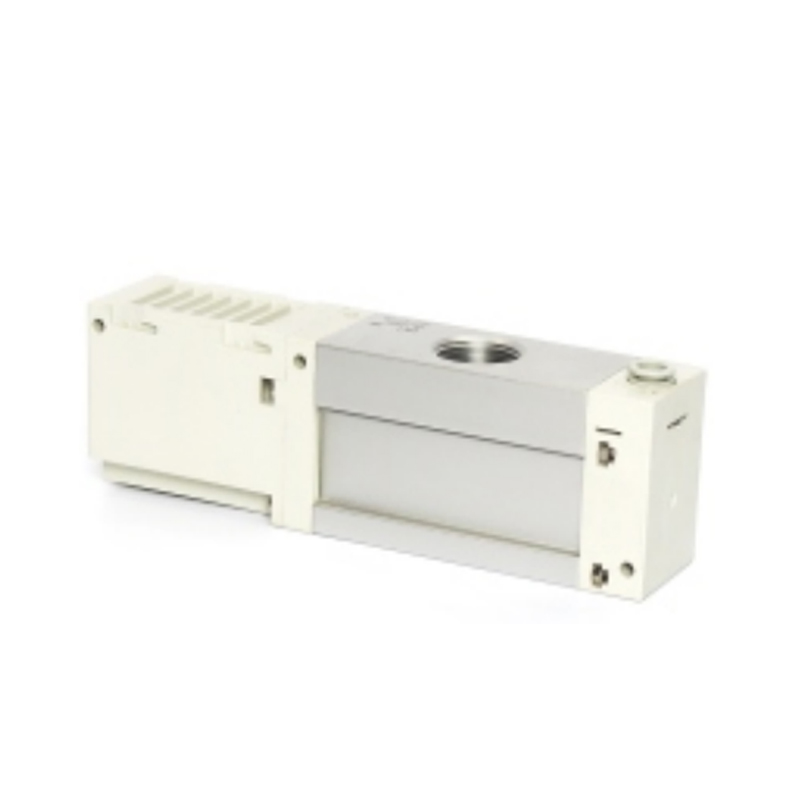

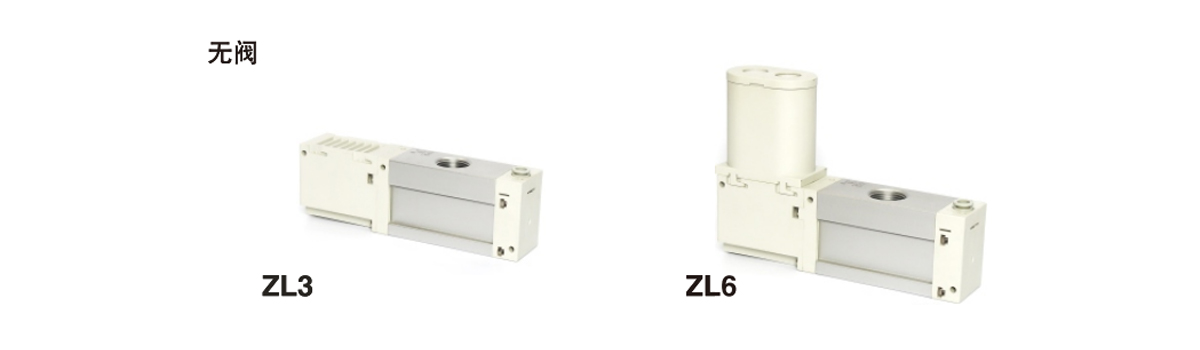

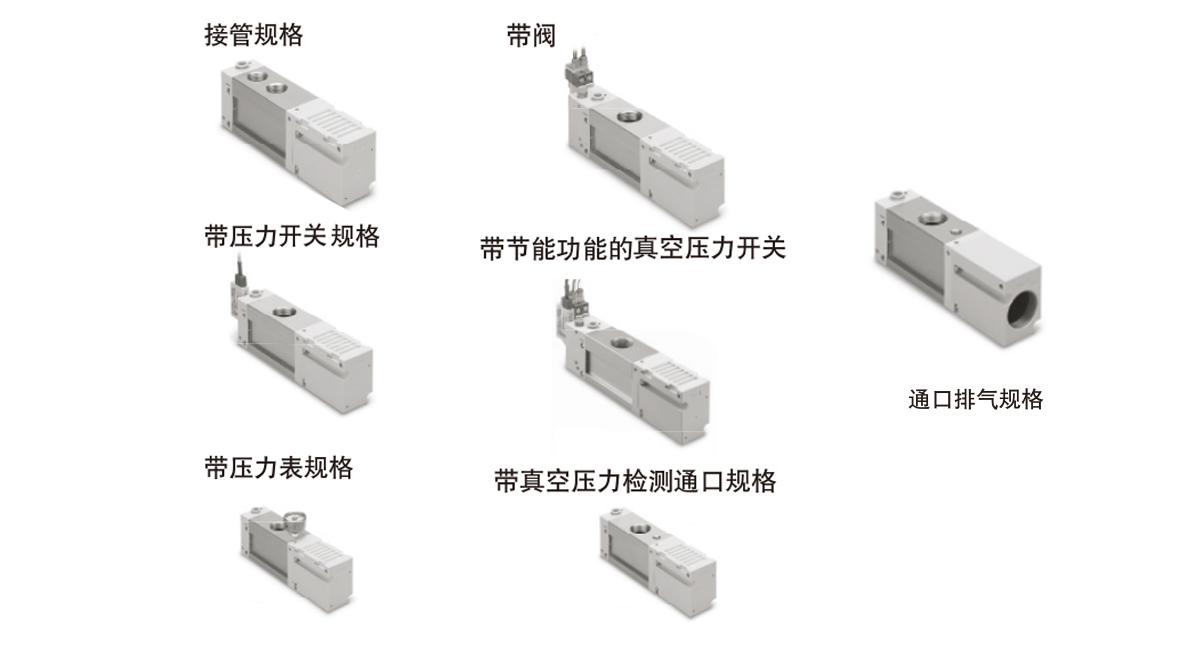

Serija ZL3/ZL6 višestupanjski vakuumski ejektor

Serija ZL3/ZL6 Multistage Vacuum Ejector je modularna jedinica za generiranje vakuuma izgrađena na principu višestupanjskog Venturija. Dizajniran je za scenarije u kojima je potrebno brzo generirati stabilan negativni tlak u industrijskoj automatizaciji i prikladan je za hvatanje, adsorpciju ili fiksiranje različitih radnih komada.

• Dizajn strukture u više faza

Struktura serije Venturi cijevi usvojena je za postizanje postupne pretvorbe energije komprimiranog zraka. Protok zraka se širi u više stupnjeva kako bi se pojačao učinak vakuuma korak po korak. U usporedbi s jednostupanjskom strukturom pod istim uvjetima izvora zraka, može proizvesti veći usisni kapacitet ili smanjiti potrošnju komprimiranog zraka.

•Optimizacija stabilnosti vakuuma

Unutarnji kanal protoka posebno je optimiziran za suzbijanje turbulencije i uravnoteženje fluktuacija tlaka na svakoj razini. Ovaj dizajn osigurava stabilnu razinu vakuuma tijekom kontinuiranog rada ili neznatnih promjena opterećenja, smanjujući rizik od olabavljenja usisanog predmeta.

•Fleksibilna prilagodba uvjetima rada

Osnovne komponente imaju širok raspon tolerancije protoka i kompatibilne su s različitim povratnim tlakovima ispušnih plinova i uvjetima curenja. Posebno je prikladan za postupke adsorpcije nestandardnih izradaka s poroznim površinama, složenim zakrivljenostima ili tragovima propusnosti zraka.

• Karakteristike brzog odziva

Šupljina pred kompresijom i kanal protoka male inercije surađuju kako bi se postiglo uspostavljanje i otpuštanje vakuuma u milisekundi. Ispunjava zahtjeve primjene za često pokretanje i zaustavljanje u ritmu automatizacije velike brzine i skraćuje vrijeme čekanja ciklusa.

• Integracija modularne funkcije

Glavno tijelo zadržava standardno sučelje putanje plina i strukturu postavljanja instalacije za podršku brze integracije vakuumskog prekidača, jedinice filtera ili komponente prigušivača. Funkcionalni moduli mogu se fleksibilno konfigurirati prema složenosti sustava kako bi se smanjila ukupna složenost cjevovoda.

E-pošta: manager@cktworld.com
Preuzmi
PREV:Nema prethodnog članka
SLJEDEĆI:Višestupanjski vakuumski ejektor serije ZL1

  • ZL3 ZL6
    Model ZL3M□□ ZL3H□□ Model ZL6M□□ ZL6H□□
    Promjer mlaznice [mm] 1.9 1.5 Promjer mlaznice [mm] 1,9×2 1,5×2
    Standardni dovodni tlak [MPa] 0.35 0.50 Standardni dovodni tlak [MPa] Bez ventila 0.35 0.50
    Maksimalni vakuumski tlak [kPa] Napomena 1) -91 -93 Sa ventilom 0.37 0.52
    Maksimalna brzina protoka [L/min (ANR)] 280 Maksimalni vakuumski tlak [kPa] Napomena 1) -91 -93
    300 Maksimalna brzina protoka pri udisaju [L/min (ANR)] 580
    Potrošnja zraka [L/min (ANR)] 150 135 Specifikacije preuzimanja/ventilacije 600
    Raspon dovodnog tlaka [MPa] 0,2～0,6 Potrošnja zraka [L/min (ANR)] 300 270
    Raspon radne temperature [°C] -5 do 50 (bez smrzavanja ili kondenzacije) Raspon dovodnog tlaka [MPa] 0,2～0,6
    Radna tekućina zrak Raspon radne temperature [℃] -5 do 50 (bez smrzavanja ili kondenzacije)
    Otpornost na vibracije [m/s²] Napomena 2) 20 Radna tekućina zrak
    Otpornost na udar [m/s²] Napomena 3) 100 Otpornost na vibracije [m/s²] Napomena 2) 20
    Otpornost na udar [m/s²] Napomena 3) 100
    Napomena 1) Vrijednosti dobivene pod uvjetima mjerenja naše tvrtke pri standardnom opskrbnom tlaku. Ove vrijednosti mogu varirati ovisno o atmosferskom tlaku (klima, nadmorska visina, itd.) ili metodama mjerenja.
    Napomena 2) 10 do 500 Hz, 2 sata u svakom od smjerova X, Y i Z (bez napajanja, početne vrijednosti).
    Napomena 3) 3 puta u svakom od smjerova X, Y i Z (bez napajanja, početne vrijednosti).

    Specifikacije dovodnog ventila, rupturnog ventila
    Model ZL3-JSY3140
    Vrijeme odziva (pri 0,5 MPa) Manje od 27 ms Napomena 1)
    Maksimalna radna frekvencija 5Hz
    Ručni rad Gurni tip bez zaključavanja
    Nazivni napon svitka DC24V
    Dopuštena fluktuacija napona ±10% nazivnog napona
    Potrošnja energije 0,4 W

    Specifikacije manometra
    Model GZ33-K1K-01-X56 GZ33-P1C-N01-X55
    Jedinica za tlak kPa inHg i psi koriste se zajedno za označavanje
    Raspon tlaka -100 ~ 100 kPa -30 inHg～14psi
    Priključni navoj R1/8 NPT1/8
    Točnost Strana vakuuma ±3% F.S., strana pozitivnog tlaka ±5% F.S.
    Težina 30g

    Ispušna buka (referentna vrijednost)
    Model ZL3 ZL6
    Buka ispuha [dB(A)] 68

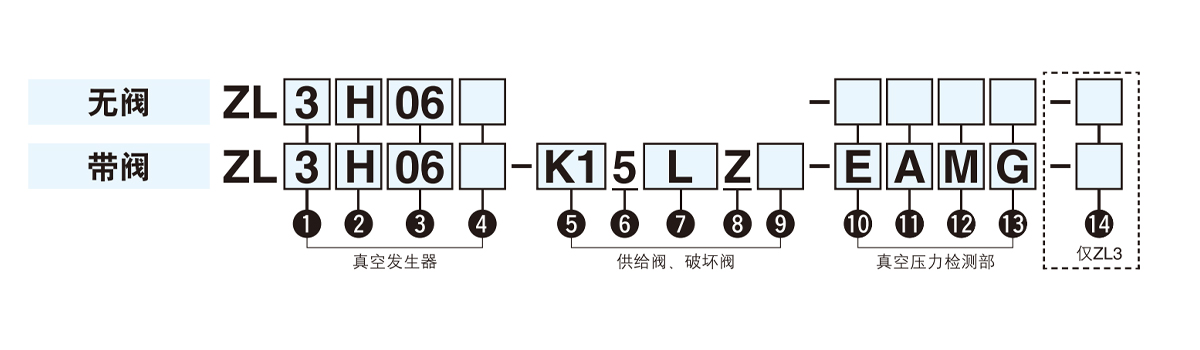

  • ① Maksimalna brzina protoka usisa ② Standardni tlak napajanja ④Specifikacije ispušnih plinova ⑦Metoda izvođenja žice
    3 300L/min(ANR)※1 H 0,50 MPa Neoznačeno Ispušni lonac Tip utičnice u obliku slova L
    6 600L/min(ANR)※1 P Otvoreni ispuh
    ※1 Kod spajanja cijevi i odzračivanja

    L: Duljina žice 0,3 m

    ③ Vakuum (2/V) veličina priključka/dovodni (1/P) priključak prikladan za vanjski promjer cijevi
    Marko Vakuum (2/V) ventil Opskrba (1/P) kroz priključak
    06 Rc3/4 Ravna spojnica 8 mm
    04 2×Rc1/2 (specifikacije podrazvodne cijevi)
    06L G3/4 Koljenasta spojnica 8 mm
    04L 2×G1/2 (specifikacije ogranka)
    ⑤Kombinacija dovodnog ventila i razornog ventila ⑩Odjel za testiranje vakuumskog tlaka
    K1 Dovodni ventil (N.C.), prekidni ventil (N.C.) Neoznačeno Nijedan
    ⑥Nazivni napon GN S priključkom za testiranje vakuumskog tlaka (G):
    5 DC24V
    G Mjerač tlaka
    ⑧ Svjetlo indikatora i zaštitni krug od prenapona
    Z S indikatorskom lampicom i zaštitnim krugom od prenapona E Prekidač vakuumskog tlaka (vakuum 2 izlaza)
    ⑨Ručni rad F Prekidač vakuumskog tlaka (mješovita 2 izlaza)
    Neoznačeno Potisni tip bez zaključavanja

    ⑩Primjenjivo samo kada je E/F/V odabrano u odjeljku detekcije vakuumskog tlaka.
    ⑪Izlazne specifikacije Primjenjivo samo na ZL3
    A NPN otvoreni kolektor ⑭Dodatne stavke
    Neoznačeno Nema dostupnih opcija
    B PNP otvoreni kolektor
    B Sklop konektora za donju površinu※9 (uključen u paket)
    ⑫Specifikacije jedinice

    ※9

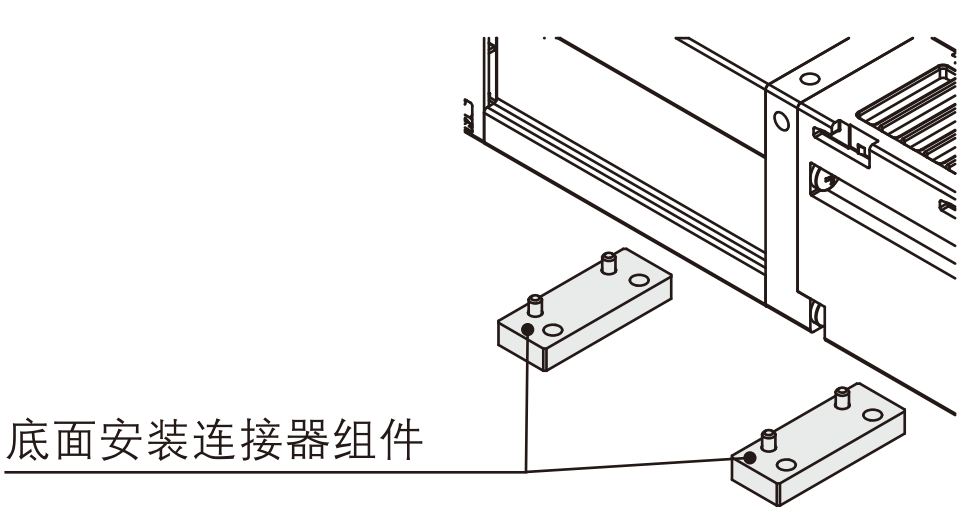

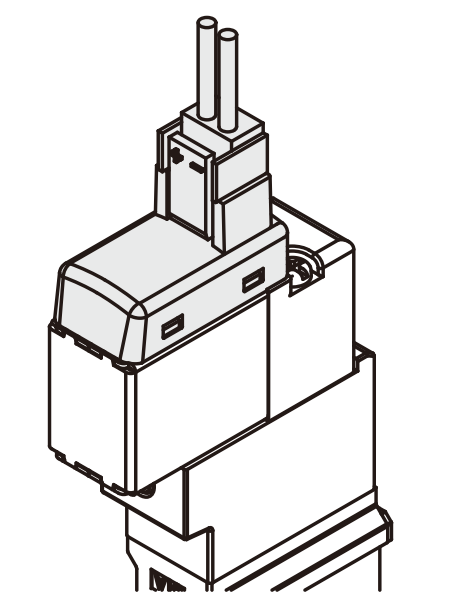

    Za usklađivanje s konektorskim sklopovima s korakom ugradnje vijaka od 27 mm na donjoj površini prethodnog modela ZL212. Potreban prilikom zamjene prethodnog modela ZL212 s montažom na donju površinu. (2 komada po setu, uključuje 4 vijka). Bočne montažne rupe su zamjenjive čak i bez opcija.

    Neoznačeno S funkcijom pretvorbe jedinica
    M SI jedinica fiksna (kPa)
    P S funkcijom pretvorbe jedinica (initial value psi)※10
    ⑬Specifikacije žice
    Neoznačeno Isključena žica
    G Ožičenje s utikačem (2 m duljine) (isti paket)

  • Sastavni dijelovi

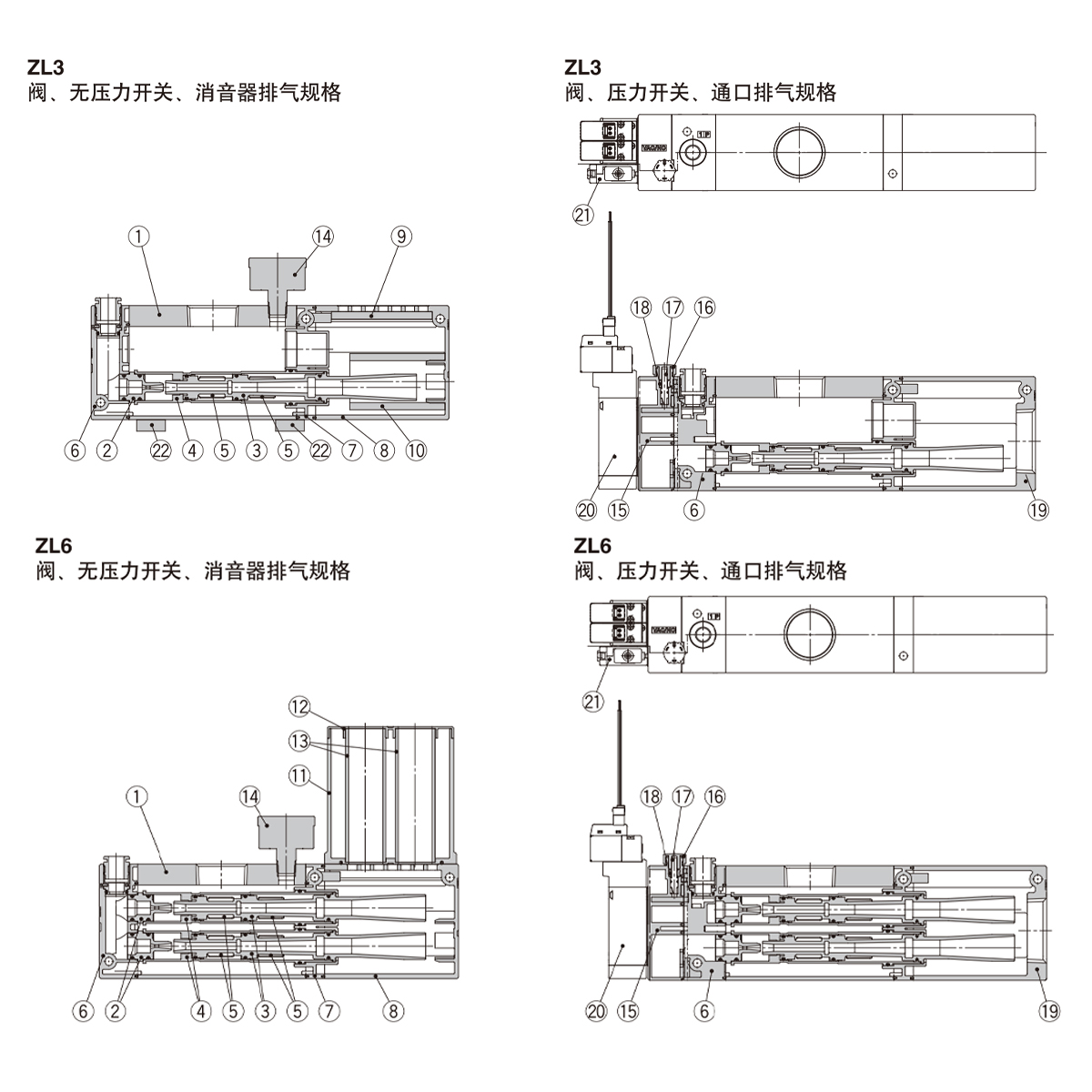

    broj Ime Materijal Napomena broj Ime Materijal Napomena
    1 Glavno tijelo „Legura aluminija
    (eloksiran)"     		- 14 Mjerač tlaka - -
    15 Ploča ventila PBT -
    2 Mlaznica POM - 16 Ručni kotač POM -
    3 Laval mlaznica PBT 17 Igličasti ventil PBT -
    4 Prilog POM 18 Igličasti ventil guide rod Mjed (bezelektričko poniklavanje) -
    5 Jednosmjerni ventil FKM -
    6 Prednji priključak PBT - 19 Blok kroz rupu Aluminijska legura (kromirana, presvučena) -
    7 Stražnji priključak PBT -
    8 Prigušivač zvuka 1 PBT - 20 Dovodni ventil, rupturni ventil - -
    9 Materijal prigušivača 1 Smola 21 Vakuumski presostat - -
    10 Materijal prigušivača 2 Netkana tkanina 22 Sklop konektora za donju montažu Mjed (bezelektričko poniklavanje) -
    11 Prigušivač zvuka 2 PBT - -
    12 Poklopac prigušivača POM 23 Materijal za brtvljenje (O-prstenovi, itd.) HNBR/NBR -
    13 Materijal prigušivača 3 Netkana tkanina (Nije moguće ukloniti, sklop prigušivača mora se zamijeniti) 24 Montažni vijci Čelik (trovalentni kromat) -
    - - - -

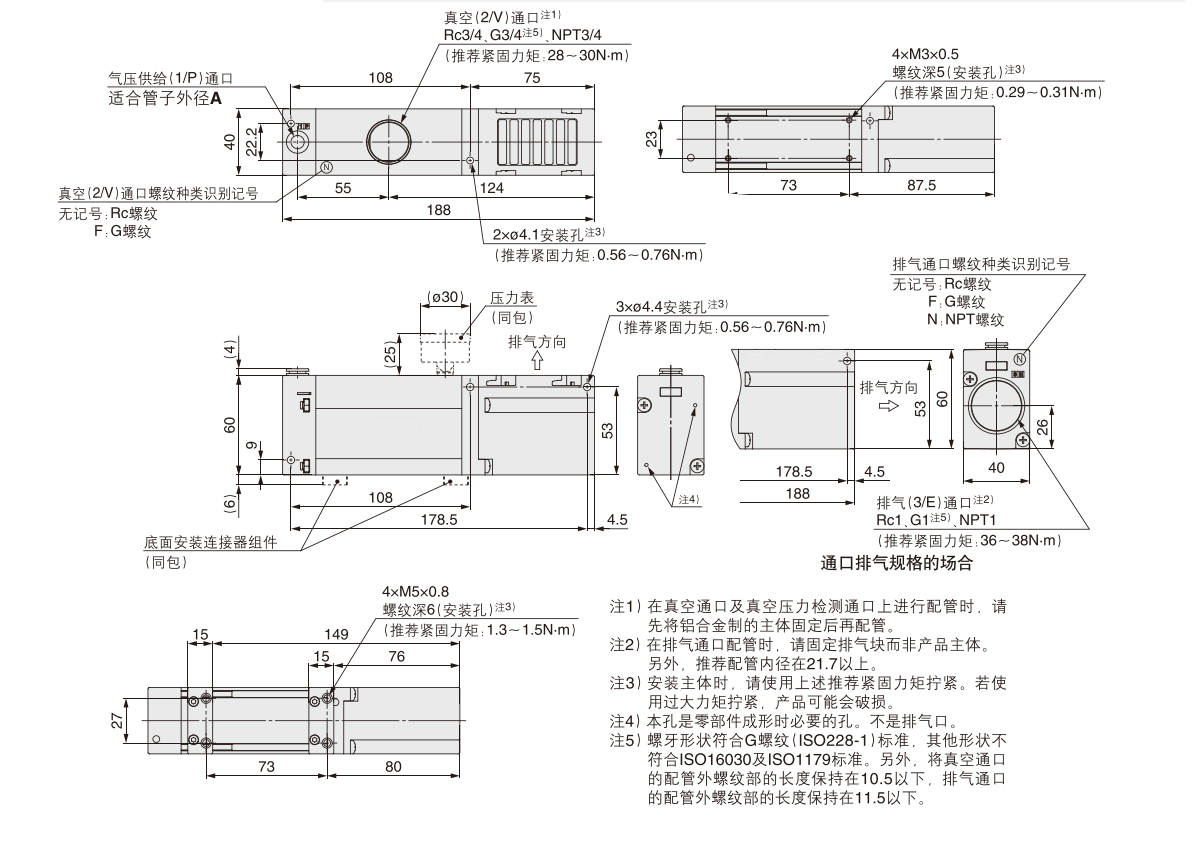

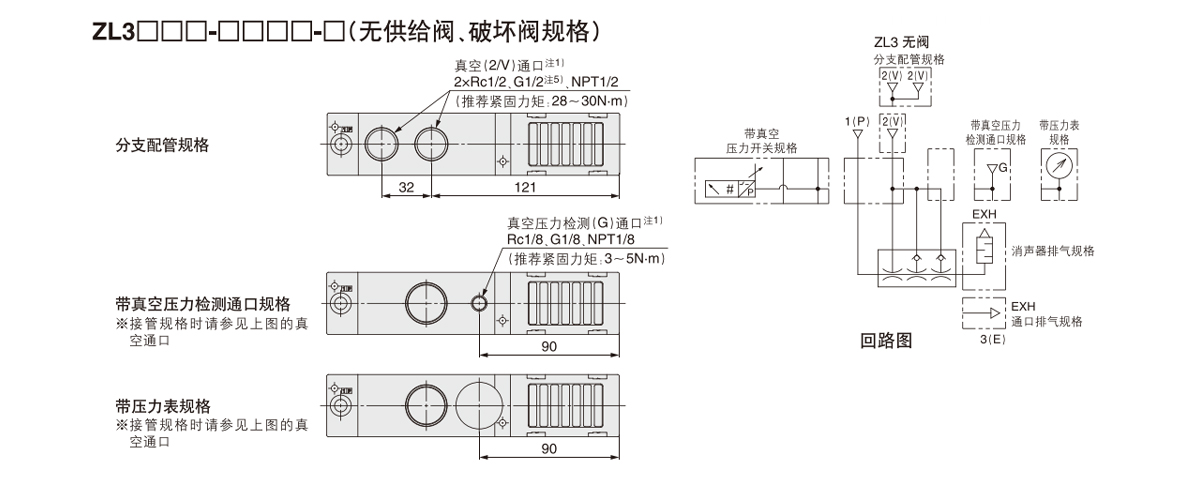

    Priključak za dovod tlaka zraka (1/P) prikladan je za vanjski promjer cijevi.
    A Boja rukava za otpuštanje
    ZL3[ □□ 8 Svijetlo siva

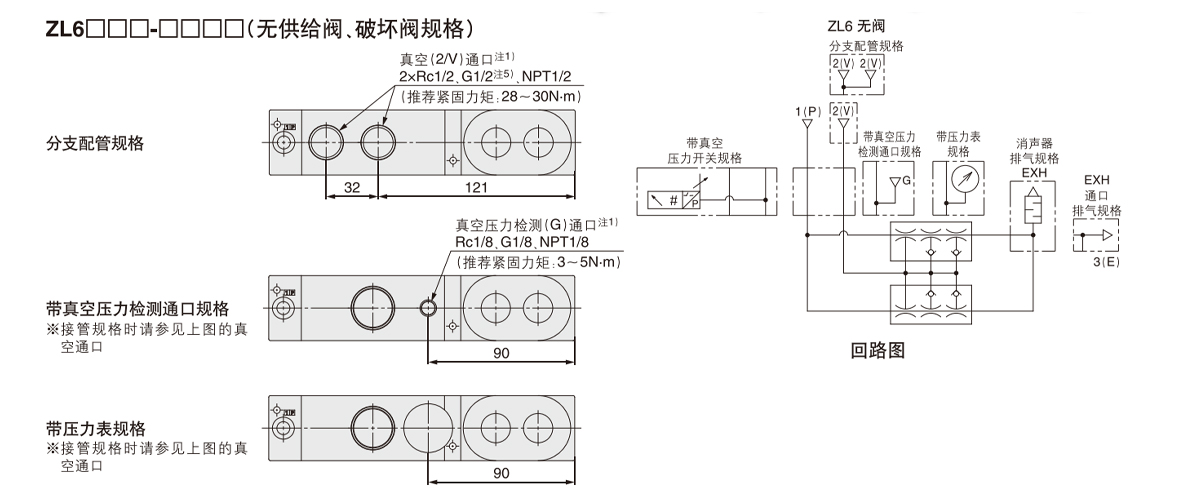

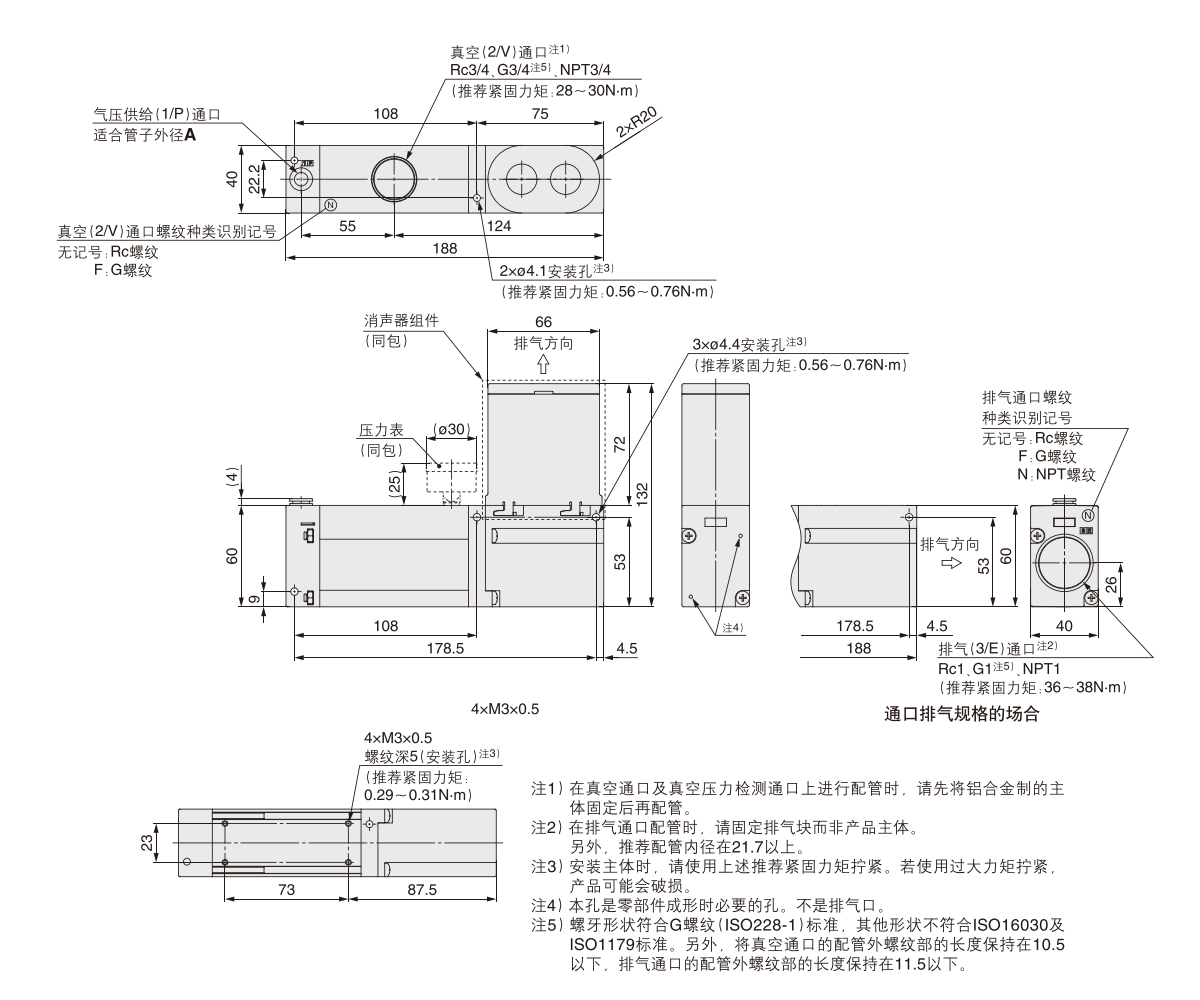

    Priključak za dovod tlaka zraka (1/P) prikladan je za vanjski promjer cijevi.
    A Boja rukava za otpuštanje
    ZL6  □ 8 Svijetlo siva
