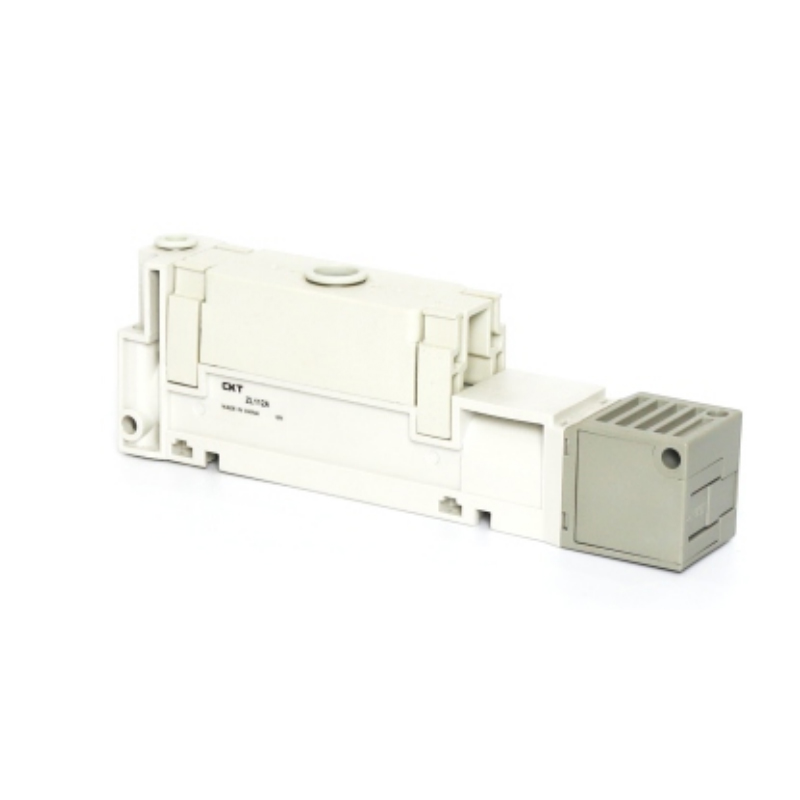

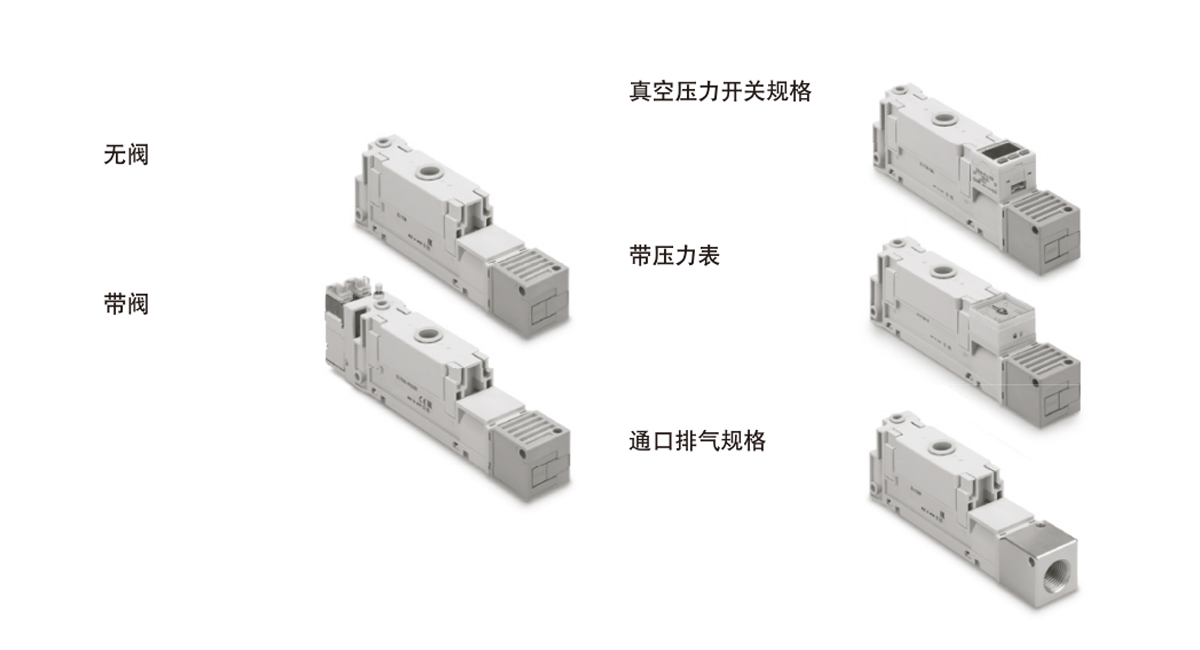

Višestupanjski vakuumski ejektor serije ZL1
  • Višestupanjski vakuumski ejektor serije ZL1
Višestupanjski generator vakuuma serije ZL

Višestupanjski vakuumski ejektor serije ZL1

Višestupanjski vakuumski ejektor serije ZL1 usvaja višestupanjski dizajn strukture vakuuma, koji ostvaruje učinkovito stvaranje vakuuma putem pogona komprimiranim plinom. Pogodan je za brzu izgradnju stabilnog okruženja negativnog tlaka u područjima kao što su industrijska automatizacija, rukovanje materijalima i precizna proizvodnja.

Osnovne značajke
1. Višefazni princip vakuuma

Serijska vakuumska jedinica postupno pojačava učinak negativnog tlaka, probija granicu stupnja vakuuma jednostupanjske strukture i značajno poboljšava konačnu učinkovitost usisavanja.

2. Široki raspon vakuuma

Može pokriti raspon srednjeg vakuuma do visokog vakuuma, ispunjavajući zahtjeve dinamičke prilagodbe gradijenta sile adsorpcije u različitim radnim uvjetima.


3. Kompaktna struktura

Integrirani kanal protoka i modularni dizajn komponenti smanjuju otisak sustava i prilagođavaju se mobilnoj opremi i gustom rasporedu proizvodnih linija.


4. Kompatibilnost medija

Glavna struktura ima dobru toleranciju na suhi komprimirani zrak i inertni pogonski plin, smanjujući rizik od korozije medija.


5. Tolerancija industrijskog okruženja

Ključne komponente su optimizirane za zaštitu od onečišćenja i vibracija te održavaju stabilne performanse vakuuma u scenarijima prašine, uljne magle i mehaničkih udara.

E-pošta: manager@cktworld.com
Preuzmi
PREV:Serija ZL3/ZL6 višestupanjski vakuumski ejektor
SLJEDEĆI:Višestupanjski vakuumski ejektor serije ZL212

  • Specifikacije generatora vakuuma
    Model ZL1
    Promjer mlaznice [mm] 1.2
    Standardni tlak napajanja
    [MPa]     		Bez ventila 0.33
    Sa ventilom 0.35
    Maksimalni vakuumski tlak [kPa] Napomena 1) -84
    Maksimalna brzina protoka pri udisaju [L/min (ANR)] Napomena 1) 100
    Potrošnja zraka [L/min (ANR)] Napomena 1) 57
    Raspon dovodnog tlaka [MPa] 0,2～0,5
    Raspon radne temperature [°C] 5~50 (bez kondenzacije)
    Koristite tekućinu zrak

    Specifikacije dovodnog ventila, rupturnog ventila
    Model SYJ5□4
    Vrijeme odziva (pri 0,5 MPa) Napomena 1) Manje od 25 ms
    Maksimalna radna frekvencija 5Hz

    Specifikacije manometra
    Model ZL112A-PG1-A ZL112A-PG2-A
    Korištena tekućina zrak
    Raspon tlaka -100 ~ 100 kPa -30 inHg～14psi
    Kut mjerila 230°
    Točnost ±3% F.S. (puna ljestvica)
    Raspon radne temperature 0～50℃
    Materijal Školjka: Polikarbonat/ABS smola

    Ispušna buka (referentna vrijednost)
    Model ZL1
    Buka ispuha [dB(A)] 65

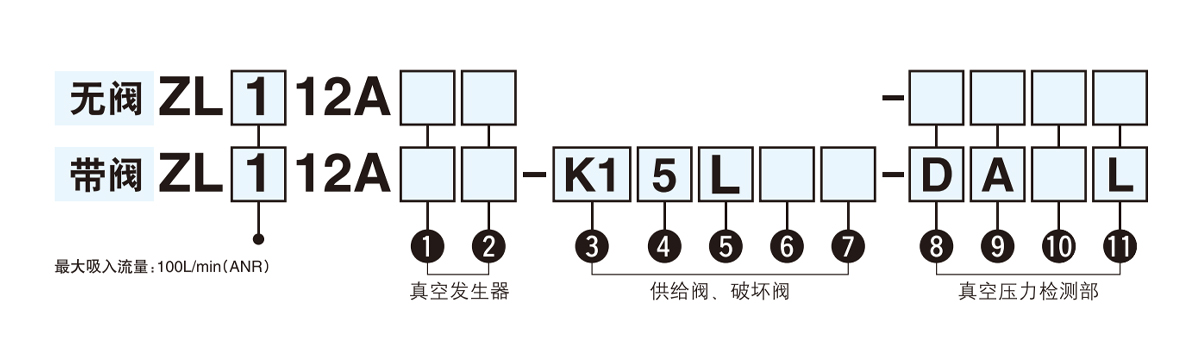

  • ① Dimenzije dovodnog (P) i vakuumskog (V) priključka/priključka za brzu izmjenu
    Marko Priključak za napajanje (P). Vakuumski (V) priključak Simbol jedinice manometra※
    Neoznačeno 06 (metrički) 012 (metrički) kPa

    ②Specifikacije ispušnih plinova
    Neoznačeno Ispuh prigušivača
    P Ispušni otvor Rc1/2

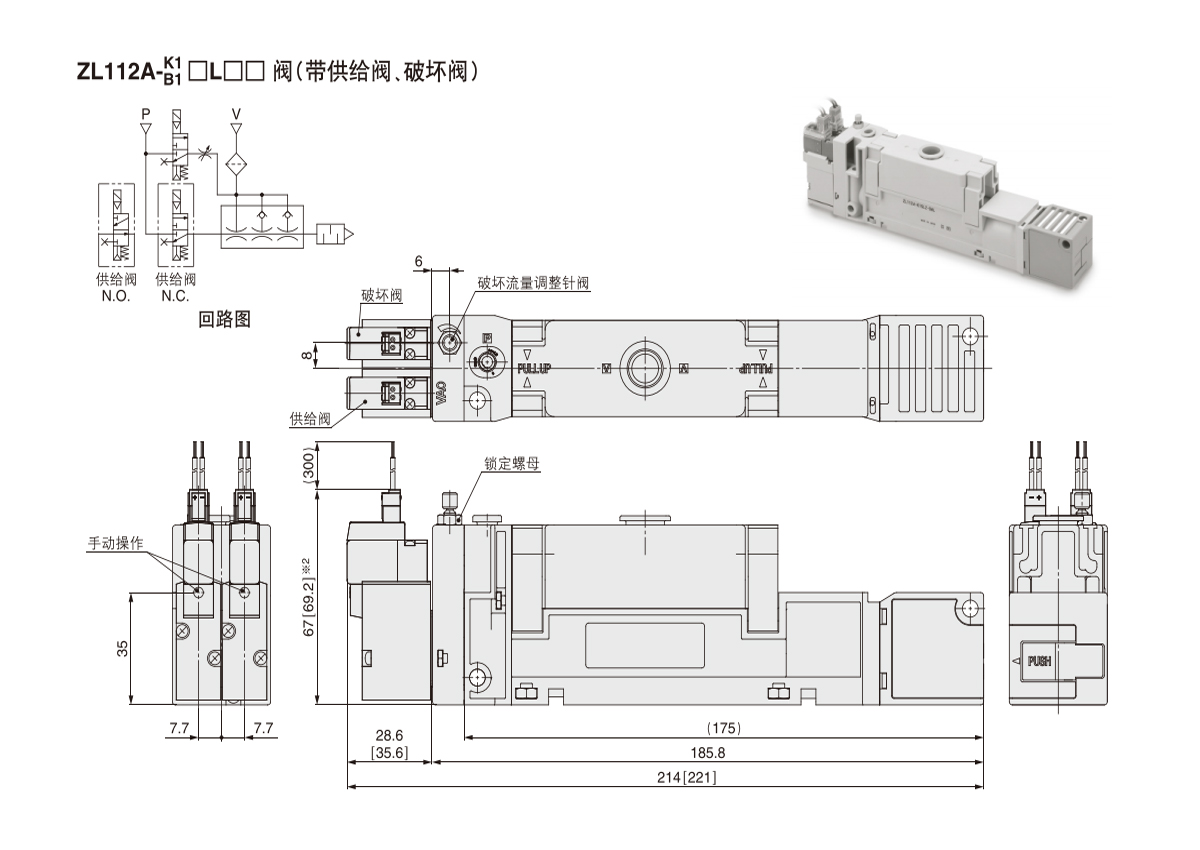

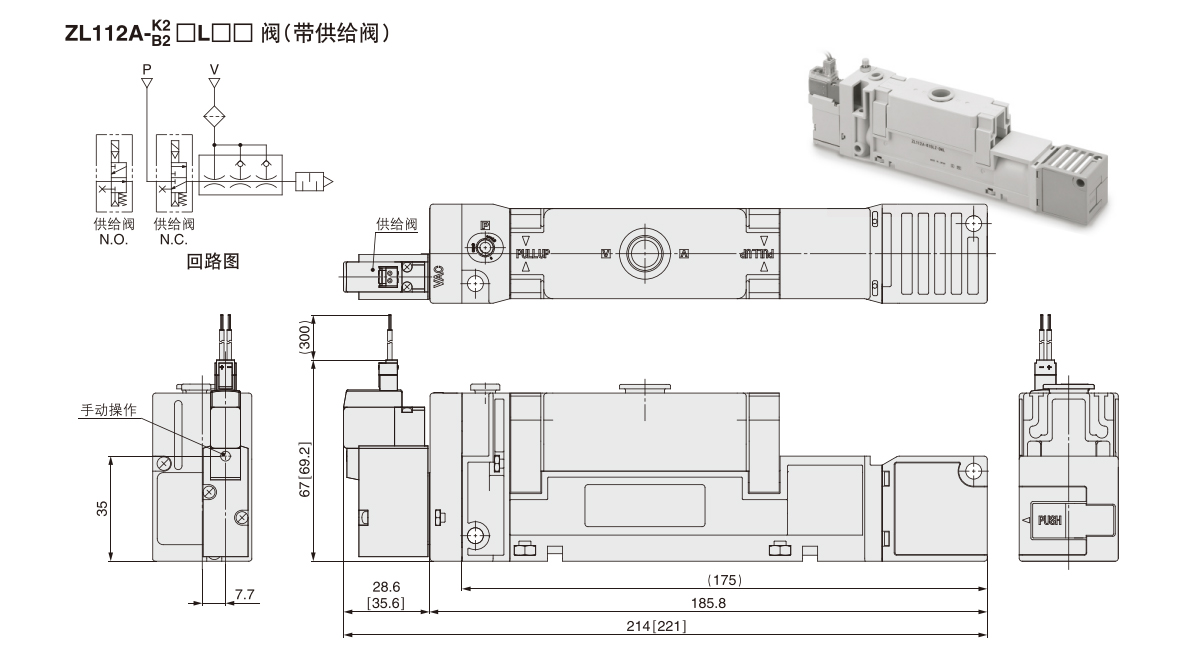

    ③ Kombinacija dovodnog ventila i razornog ventila
    K1 Dovodni ventil (N.C.), prekidni ventil (N.C.)

    ④ Nazivni napon
    DC specifikacije CE usklađenost
    5 DC24V

    ⑤Metoda izvođenja žice (L-tip utičnice)
    L: Sa žicom
    (duljina 300 mm)

    ⑥ Svjetlo indikatora i zaštitni krug od prenapona
    Neoznačeno Nema svjetlosnog indikatora ili strujnog kruga zaštite od prenapona

    ⑦Ručni rad
    Neoznačeno Potisni tip bez zaključavanja

    ⑧Odjel za testiranje vakuumskog tlaka
    Neoznačeno Nijedan
    GN Priključak za testiranje vakuumskog tlaka: (Rc1/8)
    G Mjerač tlaka※

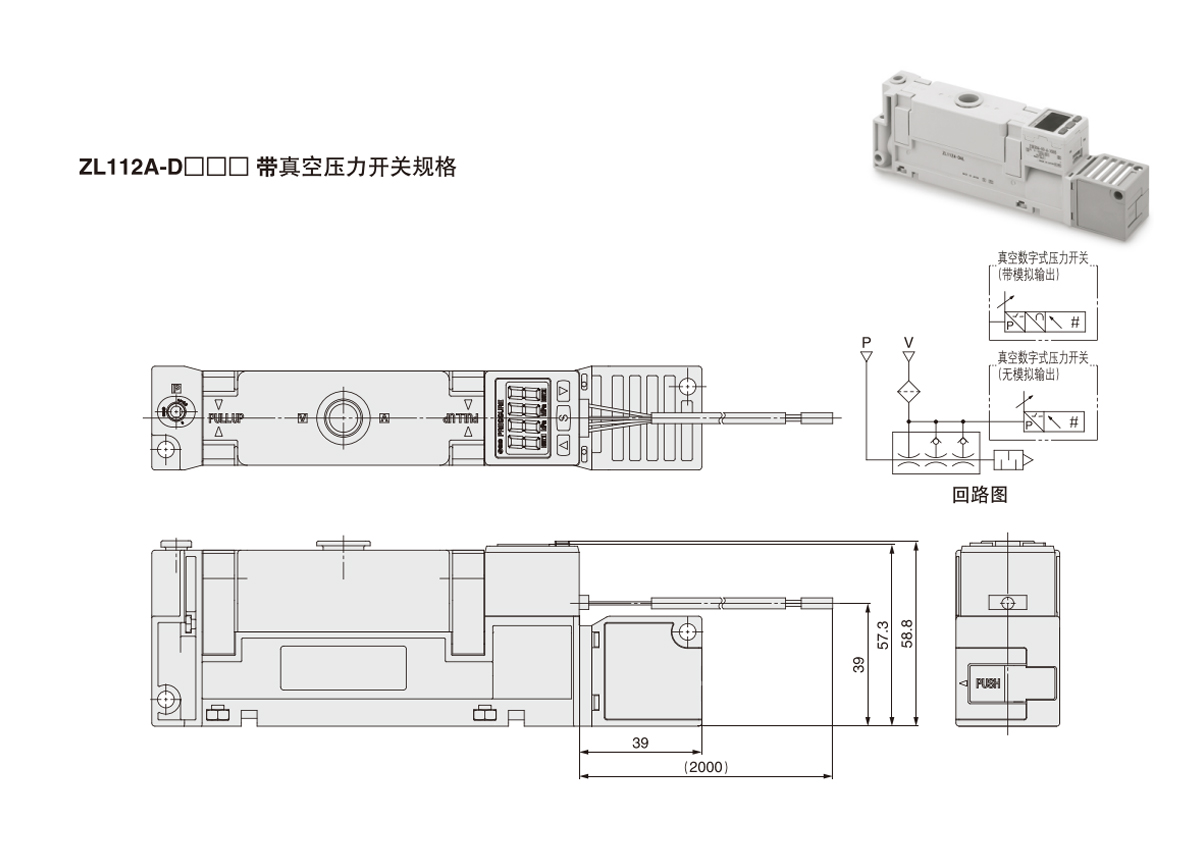

    D Vakuumski presostat
    ※Kada je spoj cijevi ① metrički: kPa simbol jedinice

    ⑨Izlazne specifikacije
    ⑧Primjenjivo samo kada je D odabrano u odjeljku detekcije vakuumskog tlaka.
    ⑩Specifikacije jedinice N Otvoreni krug NPN kolektora 1 izlaz
    P PNP otvoreni kolektor 1 izlaz
    A Otvoreni krug NPN kolektora 2 izlaza
    B PNP otvoreni kolektor 2 izlaza
    ⑪Specifikacije žice Neoznačeno S funkcijom pretvorbe jedinica
    M SI jedinica fiksna (kPa)
    Neoznačeno Bežično
    L Žičani kabel s utikačem (2m)

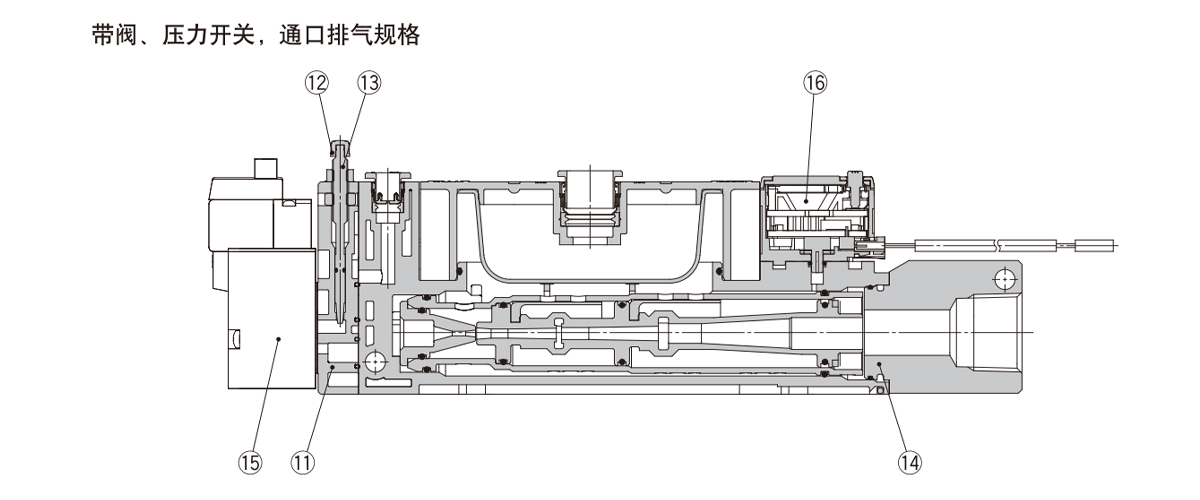

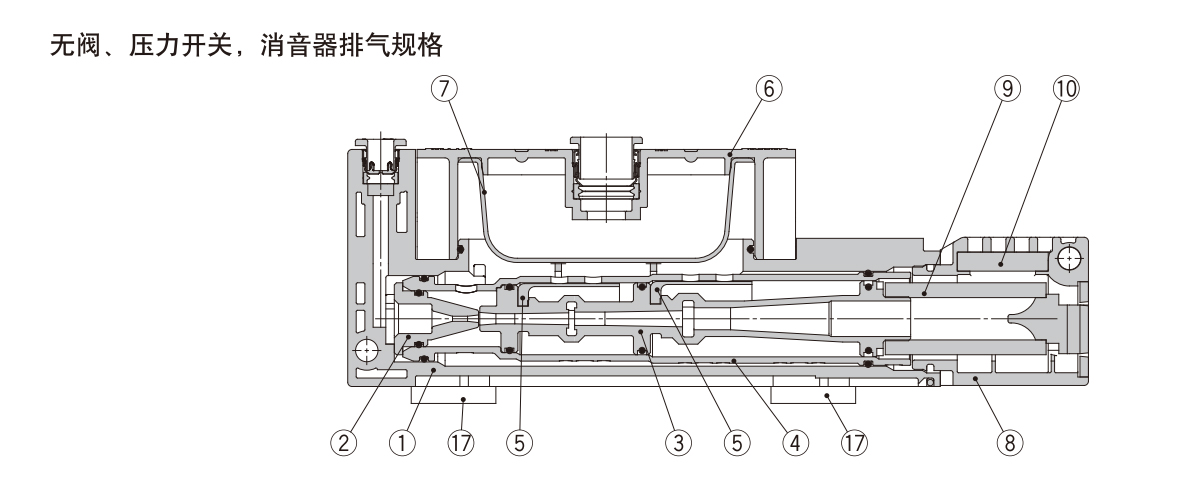

  • Sastavni dijelovi
    broj Ime Materijal
    1 Glavno tijelo PBT
    2 Mlaznica POM
    3 Laval mlaznica PBT
    4 Prilozi POM
    5 Jednosmjerni ventil FKM
    6 Usisni poklopac PBT
    7 Element filtera Netkana tkanina
    8 Sklop kućišta prigušivača PBT/SUS
    9 Materijal prigušivača 1 Smola
    10 Materijal prigušivača 2 Smola
    11 Ploča ventila PBT
    12 Ručni kotač POM
    13 Igličasti ventil Mjed (bezelektronsko poniklavanje)
    14 Sklop prolaznog bloka Aluminijska legura/NBR/SUS
    15 Dovodni ventil, rupturni ventil -
    16 Vakuumski presostat -
    17 Sklop konektora za donju montažu Mjed (bezelektronsko poniklavanje)
    18 Materijal za brtvljenje (O-prsten, itd.) HNBR/NBR
    19 Montažni vijci Stee

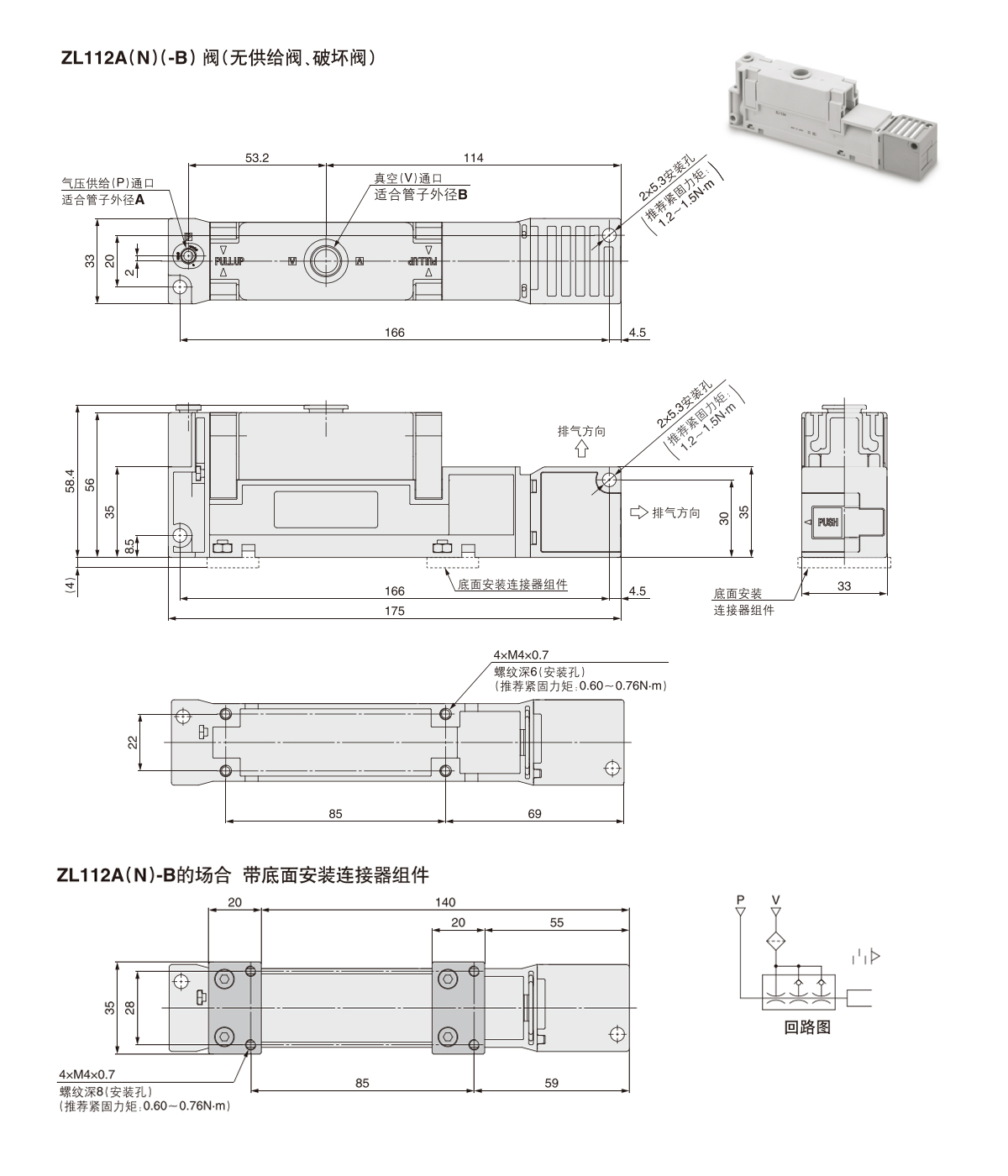

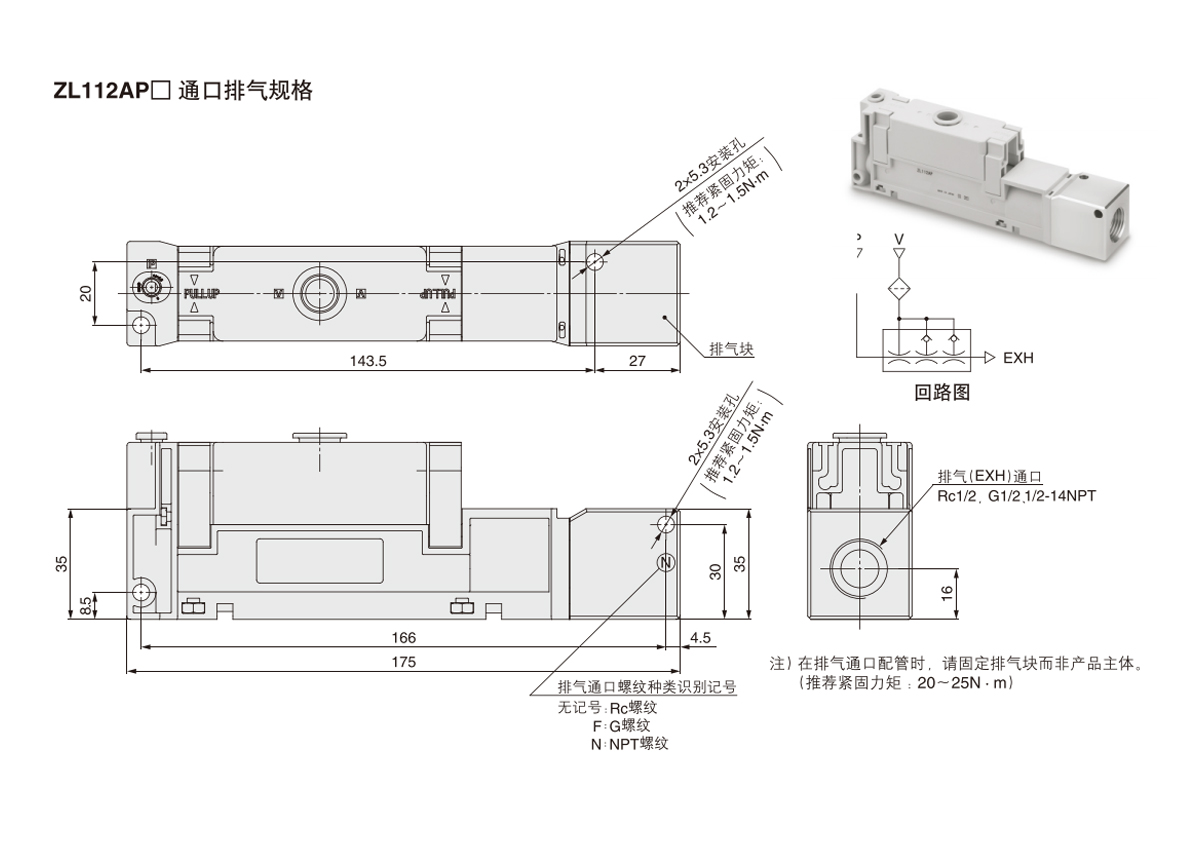

    Veličina priključka
    A B
    ZL112A 6 12
