Priključak od nehrđajućeg čelika serije KQG2 SUS316 jednim dodirom Dobavljači

Dom / Proizvodi / Pneumatski pribor / Montaža od nehrđajućeg čelika jednim dodirom / Priključak od nehrđajućeg čelika serije KQG2 SUS316 jednim dodirom

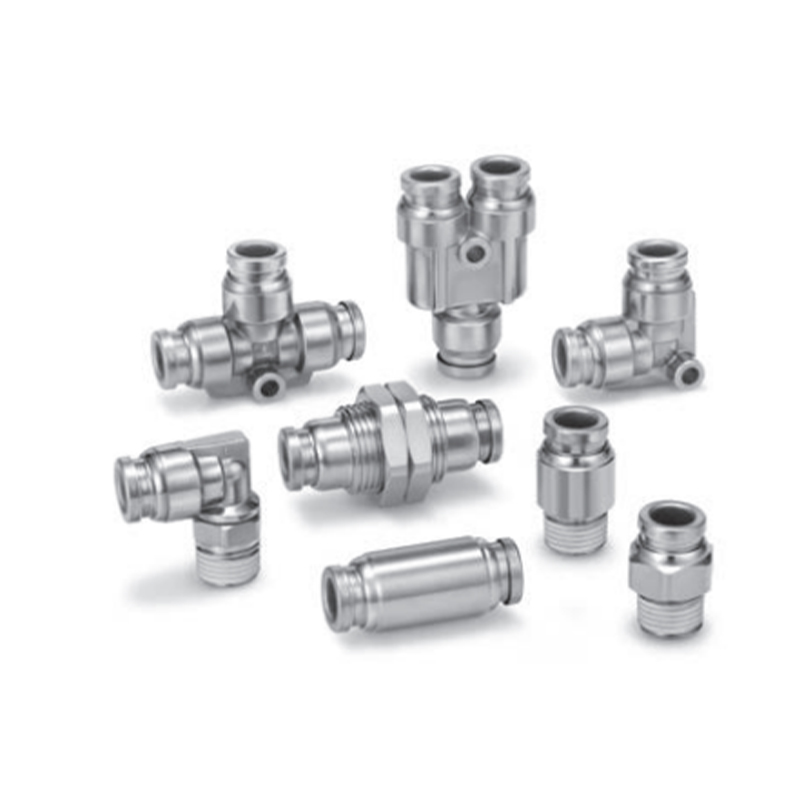

Priključak od nehrđajućeg čelika serije KQG2 SUS316 jednim dodirom
  • Priključak od nehrđajućeg čelika serije KQG2 SUS316 jednim dodirom
Montaža od nehrđajućeg čelika jednim dodirom

Priključak od nehrđajućeg čelika serije KQG2 SUS316 jednim dodirom

KQG2 serija SUS316 spojnica od nehrđajućeg čelika jednim dodirom dizajnirana je za teške industrijske uvjete. Izrađeni su od nehrđajućeg čelika kvalitete SUS316 za kirurške instrumente kako bi se postiglo brzo spajanje i odvajanje medijskih kanala. Njegova struktura kombinira visoku otpornost na koroziju s jednostavnim rukovanjem i pogodna je za sustave upravljanja tekućinom sa strogim zahtjevima za čistoću i pouzdanost.

Osnovne značajke
Medicinska baza otporna na koroziju
Glavni materijal tijela je SUS316 austenitni nehrđajući čelik s ultra niskim udjelom ugljika. Površinski sloj otporan na koroziju ojačan je postupkom pasivizacije, koji značajno inhibira koroziju kloridnih iona i interkristalnu koroziju, te je otporan na kiseline, alkalna otapala i okruženja s visokim udjelom soli.

Mehanizam zaključavanja s jednostrukim djelovanjem
Ugrađena samozaključavajuća struktura kopče, jednim pritiskom može se dovršiti dvosmjerno brtvljenje cjevovoda, bez pomoćnih alata ili operacije rotacije, uvelike skraćujući vrijeme održavanja opreme i reorganizacije cjevovoda.

Jamstvo dinamičkog brtvljenja cijelog raspona
Komponenta za višestupanjsko brtvljenje koristi kompozitne polimerne materijale, a kompenzacijski sustav elastomera može apsorbirati vibracije cjevovoda i deformaciju toplinskog širenja i skupljanja, održavajući nulto curenje u uvjetima ekstremne fluktuacije tlaka.

Dizajn protočnog kanala koji ne zagađuje
Protočni kanal punog promjera nema strukturu mrtvog kuta, u kombinaciji s elektrolitičkim poliranjem unutarnje stjenke, kako bi se spriječilo zadržavanje čestica i rast biofilma, ispunjavajući zahtjeve za integritet tekućine za transport medija visoke čistoće.

Modularno kompatibilna arhitektura
Standardizirano sučelje podržava izmjenjivu prilagodbu s glavnim industrijskim cijevnim spojnicama, pružajući višestruke topološke varijante kao što su ravno, pravokutno i trosmjerno, kako bi se postiglo brzo širenje i rekonstrukcija složenih cijevnih mrežnih sustava.

E-pošta: manager@cktworld.com
Preuzmi
PREV:Nema prethodnog članka
SLJEDEĆI:Priključak od nehrđajućeg čelika serije KQB2 jednim dodirom
  • Prikladno za cijevi
    Materijal cijevi FEP, PFA, najlon, mekani najlon Napomena 1), poliuretan, poliolefin
    Vanjski promjer cijevi Ø1/8", Ø5/32", Ø1/4", Ø5/16", Ø3/8", Ø1/2"

    Specifikacije
    Korištena tekućina Zrak, voda, para Napomena 2) Napomena 3)
    Raspon tlaka Napomena 4) -100 kPa do 1 MPa Napomena 5)
    Tlak ispitivanja tlaka 3,0 MPa
    Temperatura okoline i temperatura tekućine Napomena 6) -5 do 150°C (ali ne smrznuto) Napomena 5)
    Korištena mast Nema specifikacije masti
    Brtvljenje navojnih dijelova Sa brtvilom

    Rezervni dijelovi
    Ime Vanjski promjer cijevi Model Materijal
    brtva 一 M-5G3 SUS316
    Specijalni FKM
    Matica za montažu ploče Ø1/8", Ø5/32" KQG201-P01 SUS316
    Ø1/4" KQG207-P01
    Ø5/16" KQG209-P01
    Ø3/8" KQG211-P01
    Ø1/2" KQG213-P01

    Stol za prilagodbu obloge
    Vanjski promjer cijevi Materijal cijevi Prikladno za unutarnju postavu rukava
    TH/TIH
    (FEP)     		TL/TIL
    (PFA)     		Model Duljina
    Ø5/32" TH0402 一 TJG-0402 18
    TH0425 一 TJG-0425 18
    一 TL0403 TJG-0403 18
    Ø1/4" TIHB07 TIL07 TJG-0604 19
    TIHA07 一 TJG-0746 19
    Ø5/16" TH0806 TL0806 TJG-0806 20.5
    Ø3/8" TIHB11 TIL11 TJG-1065 23
    TIHA11 一 TJG-1107 23
    Ø1/2" TIH13 TIL13 TJG-1395 24
    ※Materijal serije TJG je SUS316

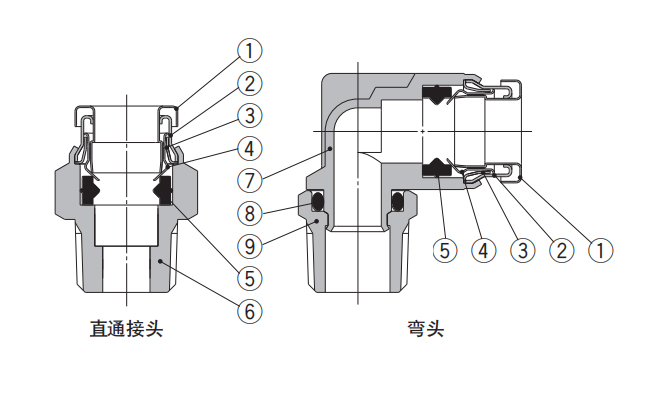

  • Komponente
    Serijski broj Ime Materijal
    1 Otpustite rukav SUS316
    2 Vodeći rukavac 1 SUS316
    3 Vodeći rukavac 2 SUS316
    4 Collet SUS316
    5 Brtveni komad Specijalni FKM (fluorni premaz)
    6 Ravno tijelo konektora SUS316
    7 Tijelo lakta SUS316
    8 O-prsten Specijalni FKM (fluorni premaz)
    9 Priključak za prešanje SUS316

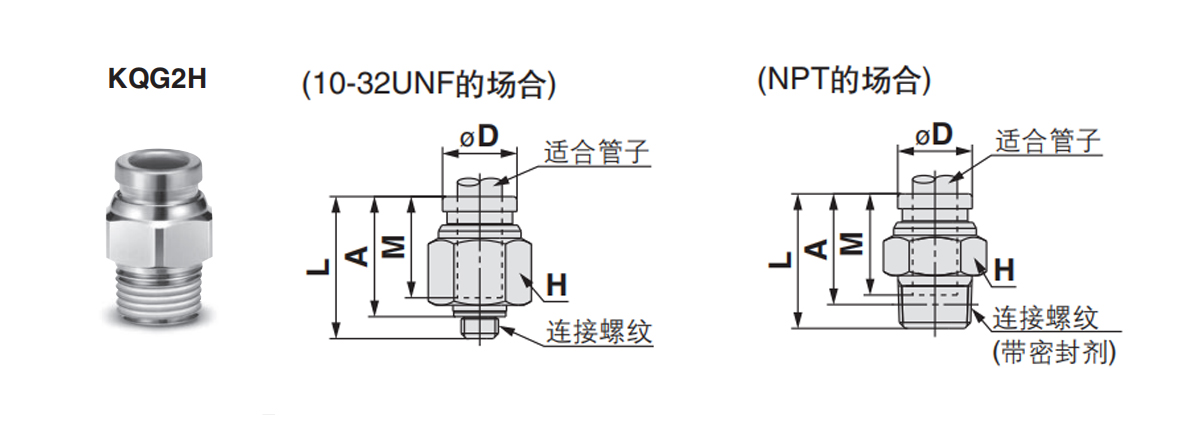

  • Ravni konektor: KQG2H
    Prikladno za cijevi
    Vanjski promjer mm     		Priključni navoj
    R, M     		Model H
    (šesterokutne suprotne strane)     		ØD Napomena 1) L A※ M Napomena 2)
    Efektivna površina poprečnog presjeka mm²     		Kvaliteta g
    Ø3.2 M5×0,8 KQG2H23-M5 8 8 16.5 13.5 12 3 3.3
    1/8 KQG2H23-01S 10 15.4 12.3 3.4 5.7
    1/4 KQG2H23-02S 14 21 16.3 16.9
    Ø4 M5×0,8 KQG2H04-M5 10 8.7 17.1 14.1 12.6 4 5
    1/8 KQG2H04-01S 15.3 12.2 5.6 4.7
    1/4 KQG2H04-02S 14 20.9 16.2 15.8
    Ø6 M5×0,8 KQG2H06-M5 12 11.1 19.1 16.1 13.6 4 7.7
    1/8 KQG2H06-01S 18.1 15 13.1 7
    1/4 KQG2H06-02S 14 20.8 16.1 14.5
    3/8 KQG2H06-03S 17 23 17.9 27.3
    Ø8 1/8 KQG2H08-01S 14 13.4 24.5 21.4 16.1 26.1 12.8
    1/4 KQG2H08-02S 22.3 17.6 12.9
    3/8 KQG2H08-03S 17 23.7 18.6 24.7
    Ø10 1/8 KQG2H10-01S 17 16.4 25.5 22.4 17 26.1 18.9
    1/4 KQG2H10-02S 27.9 23.2 41.5 21.6
    3/8 KQG2H10-03S 23 17.9 20.6
    1/2 KQG2H10-04S 22 28.6 22.2 51.1
    Ø12 1/4 KQG2H12-02S 19 18.5 30.5 25.8 18.6 58.3 27.4
    3/8 KQG2H12-03S 24.7 19.6 20.5
    1/2 KQG2H12-04S 22 28.7 22.3 44.6
    Ø16 3/8 KQG2H16-03S 24 24.6 33.6 28.5 20.8 81 46
    1/2 KQG2H16-04S 29.5 23.1 113 37.4
    ※R Referentne dimenzije nakon zavrtanja navoja.
    Napomena 1) Ø D označava najveći promjer.
    Napomena 2) Indicates values when using FEP tubes.
    Ø16 označava vrijednosti samo kada se koriste najlonske cijevi.

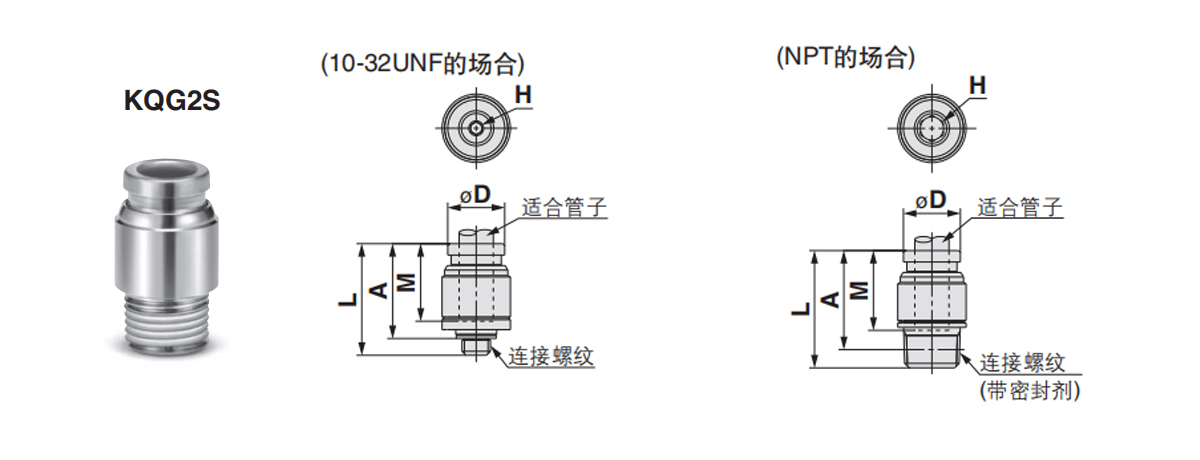

    Inline šesterokutni ravni konektor: KQG2S
    Prikladno za cijevi
    Vanjski promjer mm     		Priključni navoj
    R, M     		Model H
    (šesterokutne suprotne strane)     		ØD Napomena 1) L A※ M Napomena 2)
    Efektivna površina poprečnog presjeka mm²     		Kvaliteta g
    Ø3.2 M5×0,8 KQG2S23-M5 2 9 16.5 13.5 12 3 3.8
    Ø4 M5×0,8 KQG2S04-M5 2 9 17.1 14.1 12.6 4 3.7
    1/8 KQG2S04-01S 3 10 19.6 16.5 4.1 7.6
    Ø6 M5×0,8 KQG2S06-M5 2 12 19.6 16.6 13.6 4 7.4
    1/8 KQG2S06-01S 4 20.6 17.5 10 8.7
    1/4 KQG2S06-02S 14 15.9 10.7 14
    Ø8 1/8 KQG2S08-01S 5 14 24.7 21.6 16.1 17.2 12.3
    1/4 KQG2S08-02S 6 22.9 18.2 23.3 12.8
    3/8 KQG2S08-03S 17 23.1 18 22.8
    Ø10 1/8 KQG2S10-01S 5 17 25.6 22.5 17 17.2 17.7
    1/4 KQG2S10-02S 8 27.5 22.8 39 19.1
    3/8 KQG2S10-03S 24 18.9 20.9
    1/2 KQG2S10-04S 22 17.6 37.2
    Ø12 1/4 KQG2S12-02S 8 19 30.6 25.9 18.6 46 24.8
    3/8 KQG2S12-03S 10 24.9 19.8 60 19.3
    1/2 KQG2S12-04S 22 18.5 33.6
    Ø16 3/8 KQG2S16-03S 10 24.6 33.2 28.1 20.8 81 41.6
    1/2 KQG2S16-04S 12 29.4 23 113 38.4
    ※R Referentne dimenzije nakon zavrtanja navoja.
    Napomena 1) Ø D označava najveći promjer.
    Napomena 2) Indicates values when using FEP tubes.
    Ø16 označava vrijednosti samo kada se koriste najlonske cijevi.

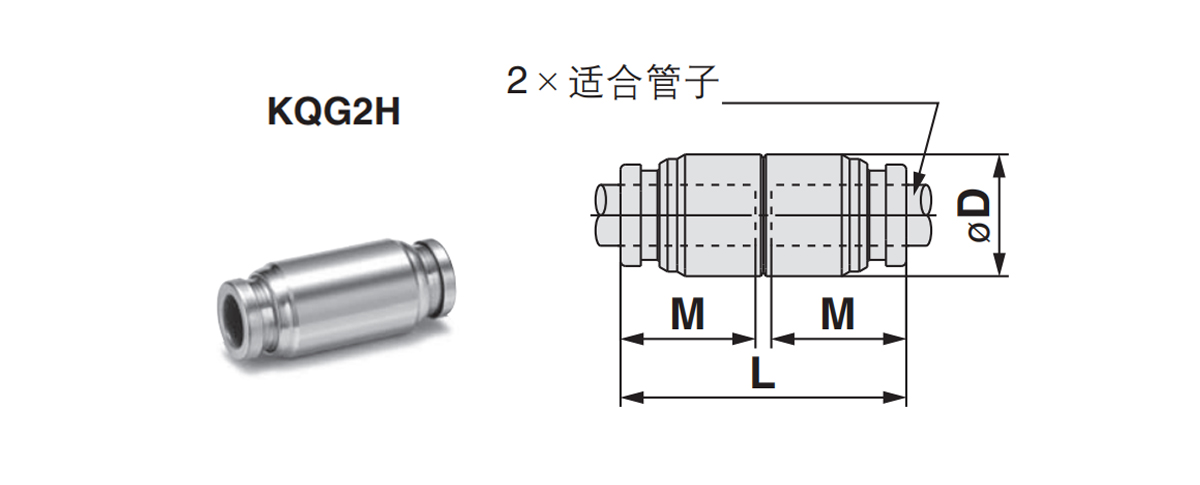

    Izravni priključak: KQG2H
    Prikladno za cijevi
    Vanjski promjer mm     		Model ØD Napomena 1) L M Napomena 2)
    Efektivna površina poprečnog presjeka mm²     		Kvaliteta g
    Ø3.2 KQG2H23-00 9 25 12 3.4 6.5
    Ø4 KQG2H04-00 9 26.2 12.6 5.6 6.5
    Ø6 KQG2H06-00 12 28.2 13.6 13.1 11.5
    Ø8 KQG2H08-00 14 33.2 16.1 26.1 16.6
    Ø10 KQG2H10-00 17 35 17 41.5 26
    Ø12 KQG2H12-00 19 38.2 18.6 58.3 32.2
    Ø16 KQG2H16-00 24.6 42.6 20.8 113 53.7
    Napomena 1) ØD označava najveći promjer.
    Napomena 2) Indicates the value when using FEP tubing.
    Ø16 označava vrijednost samo kada se koriste najlonske cijevi.

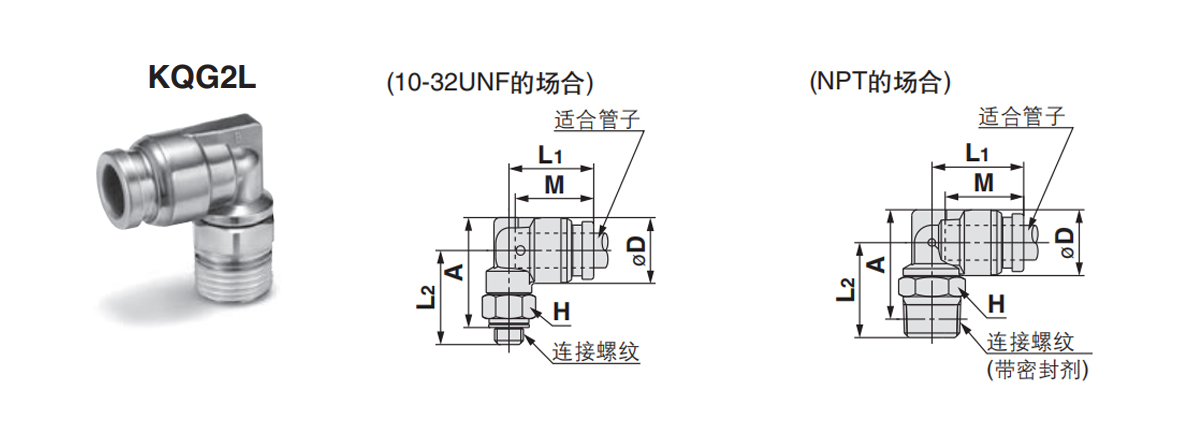

    Koljeno: KQG2L
    Prikladno za cijevi
    Vanjski promjer mm     		Priključni navoj
    R, M     		Model H
    (šesterokutne suprotne strane)     		Napomena 1)
    ØD     		L1 L2 A※ M Napomena 2)
    Efektivna površina poprečnog presjeka mm²     		Kvaliteta g
    Ø3.2 M5×0,8 KQG2L23-M5 8 8.3 13.1 14.8 16 12 2.6 6.3
    1/8 KQG2L23-01S 10 13.6 14.9 15.9 3 7.6
    1/4 KQG2L23-02S 14 18.7 18.1 16
    Ø4 M5×0,8 KQG2L04-M5 8 9.1 13.7 15.2 16.8 12.6 3.5 6.9
    1/8 KQG2L04-01S 10 14.4 15.3 16.7 4.2 8.5
    1/4 KQG2L04-02S 14 19.1 18.9 16.8
    Ø6 M5×0,8 KQG2L06-M5 8 11.4 14.7 16.3 19 13.6 3.5 8.8
    1/8 KQG2L06-01S 10 15.9 16.4 11.4 10.1
    1/4 KQG2L06-02S 14 20.2 21.2 18.4
    3/8 KQG2L06-03S 17 21.6 22.2 29.9
    Ø8 1/8 KQG2L08-01S 12 13.7 18.6 18.3 22 16.1 21.6 14.6
    1/4 KQG2L08-02S 14 19.1 21.5 23.6 20.3
    3/8 KQG2L08-03S 17 22.9 24.6 31.6
    Ø10 1/8 KQG2L10-01S 12 16.6 20 19.7 24.9 17 21.6 20.2
    1/4 KQG2L10-02S 14 21 22.9 26.5 35.2 23.3
    3/8 KQG2L10-03S 17 24.3 27.5 33.6
    1/2 KQG2L10-04S 22 28.5 30.4 60.1
    Ø12 1/4 KQG2L12-02S 14 18.7 22.6 24 28.6 18.6 50.2 27.1
    3/8 KQG2L12-03S 17 23.6 25.3 29.5 33.7
    1/2 KQG2L12-04S 22 29.5 32.4 58.7
    Ø16 3/8 KQG2L16-03S 19 24.6 26.3 28 34.5 20.8 71 46.3
    1/2 KQG2L16-04S 22 27.3 31.8 37 100 61.3
    ※R Referentne dimenzije nakon zavrtanja navoja.
    Napomena 1) Ø D označava najveći promjer.
    Napomena 2) Indicates values when using FEP tubes.
    Ø16 označava vrijednosti samo kada se koriste najlonske cijevi.

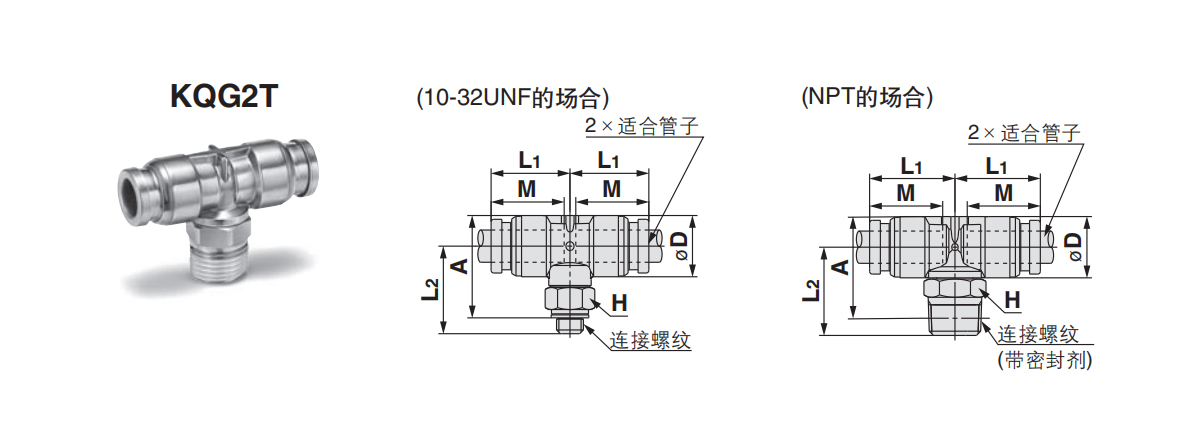

    Dvocijevna spojnica u obliku slova T: KQG2T
    Prikladno za cijevi
    Vanjski promjer mm     		Priključni navoj
    R, M     		Model H
    (šesterokutne suprotne strane)     		Napomena 1)
    ØD     		L1 L2 A※ M Napomena 2)
    Efektivna površina poprečnog presjeka mm²     		Kvaliteta g
    Ø3.2 M5×0,8 KQG2T23-M5 8 8.3 13.1 14.8 16 12 3.2 8.1
    1/8 KQG2T23-01S 10 13.6 14.9 15.9 3.4 9.4
    1/4 KQG2T23-02S 14 18.7 18.1 17.7
    Ø4 M5×0,8 KQG2T04-M5 8 9.1 13.7 15.2 16.8 12.6 4.5 9
    1/8 KQG2T04-01S 10 14.4 15.3 16.7 9 10.4
    1/4 KQG2T04-02S 14 19.1 18.9 18.8
    Ø6 M5×0,8 KQG2T06-M5 8 11.4 14.7 16.3 19 13.6 4.5 11.9
    1/8 KQG2T06-01S 10 15.9 16.4 13.9 13.4
    1/4 KQG2T06-02S 14 20.2 21.2 21.8
    3/8 KQG2T06-03S 17 21.6 22.2 33.3
    Ø8 1/8 KQG2T08-01S 12 13.7 18.6 18.3 22 16.1 26.3 20
    1/4 KQG2T08-02S 14 19.1 21.5 23.6 25.5
    3/8 KQG2T08-03S 17 22.9 24.6 36.8
    Ø10 1/8 KQG2T10-01S 12 16.6 20 19.7 24.9 17 40.8 28.4
    1/4 KQG2T10-02S 14 21 22.9 26.5 31.1
    3/8 KQG2T10-03S 17 24.3 27.5 41.4
    1/2 KQG2T10-04S 22 28.5 30.4 68
    Ø12 1/4 KQG2T12-02S 14 18.7 22.6 24 28.6 18.6 57.2 37.8
    3/8 KQG2T12-03S 17 23.6 25.3 29.5 39.3
    1/2 KQG2T12-04S 22 29.5 32.4 68.8
    Ø16 3/8 KQG2T16-03S 19 24.6 26.3 28 34.5 20.8 71 63.7
    1/2 KQG2T16-04S 22 27.3 31.8 37 100 77.6
    ※R Referentne dimenzije nakon zavrtanja navoja.
    Napomena 1)Ø D indicates the maximum diameter.
    Napomena 2) Indicates values when using FEP tubes.
    Ø16 označava vrijednosti samo kada se koriste najlonske cijevi.

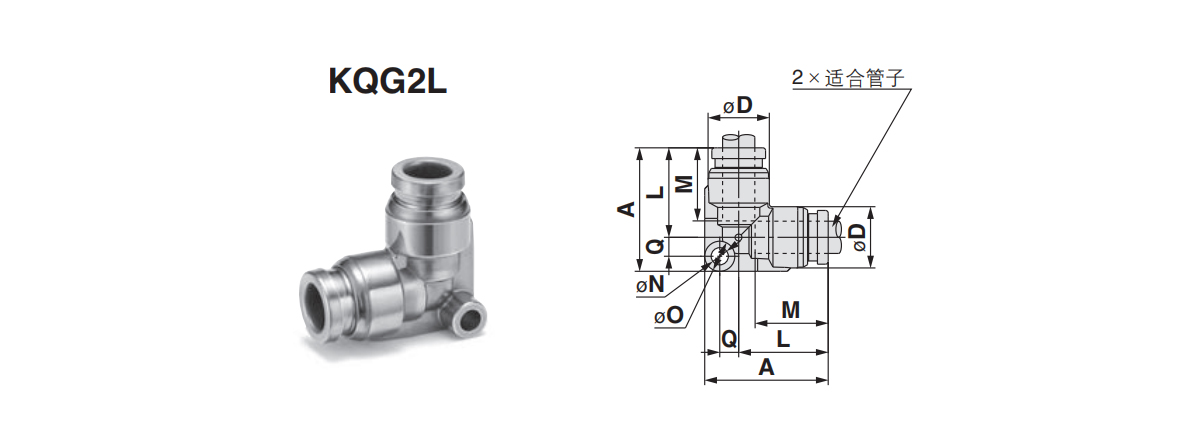

    Savijena cijev: KQG2L
    Prikladno za cijevi
    Vanjski promjer mm     		Model Napomena 1)
    ØD     		L A Q M ØN ØO Napomena 2)
    Efektivna površina poprečnog presjeka mm²     		Kvaliteta g
    Ø3.2 KQG2L23-00 8.3 13.6 19.3 2.9 12 3.2 5.6 3 6.3
    Ø4 KQG2L04-00 9.1 14.6 20.5 3.1 12.6 3.2 5.6 4.2 7.4
    Ø6 KQG2L06-00 11.4 16.6 23 3.6 13.6 3.2 5.6 11.4 11
    Ø8 KQG2L08-00 13.7 20.1 29.1 5 16.1 4.2 8 21.6 20.2
    Ø10 KQG2L10-00 16.6 22 31.7 5.7 17 4.2 8 35.2 29.6
    Ø12 KQG2L12-00 18.7 24.6 35 6.4 18.6 4.2 8 50.2 37.1
    Ø16 KQG2L16-00 24.6 28.8 40.5 7.7 20.8 4.2 8 100 59.7
    Napomena 1)Ø D indicates the maximum diameter.
    Napomena 2) Indicates the value when using FEP tubing.
    Ø16 označava vrijednost samo kada se koriste najlonske cijevi.

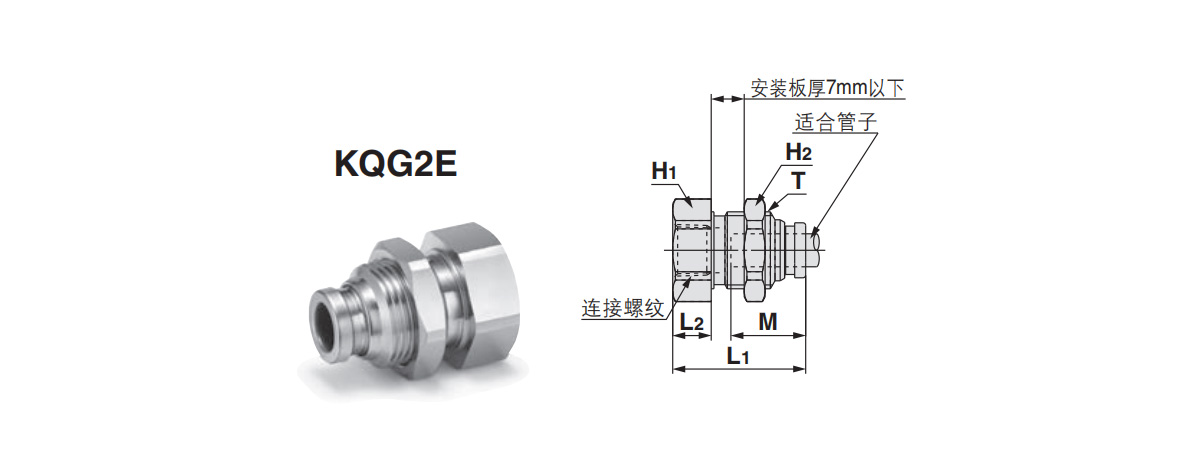

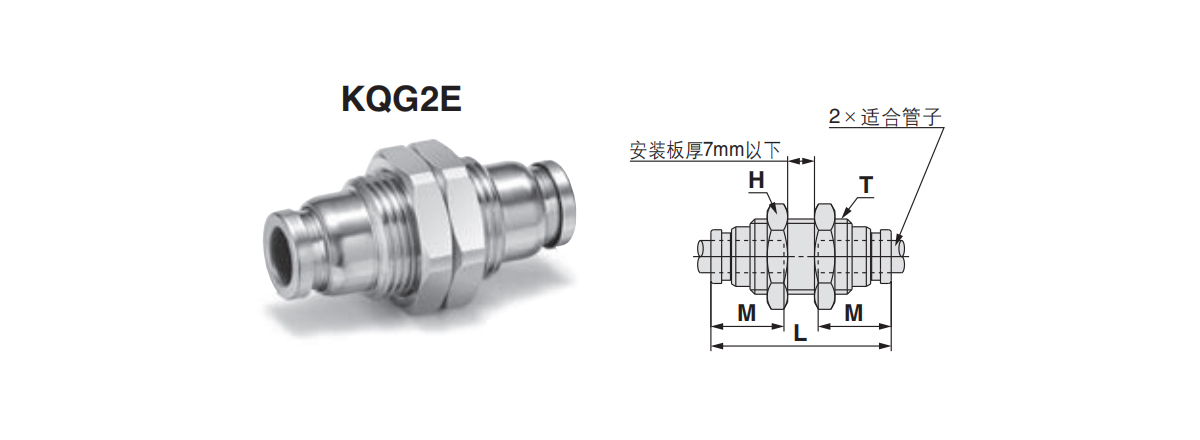

    Prolazni konektor montiran na ploču: KQG2E
    Prikladno za cijevi
    Vanjski promjer mm     		Model T
    (M)     		H
    (šesterokutne suprotne strane)     		L Montažna rupa M Napomena )
    Efektivna površina poprečnog presjeka mm²     		Kvaliteta g
    Ø3.2 KQG2E23-00 M10×1 12 32.2 11 12 3.4 14
    Ø4 KQG2E04-00 M10×1 12 32.4 11 12.6 5.6 14
    Ø6 KQG2E06-00 M14×1 17 33.6 15 13.6 13.1 25.8
    Ø8 KQG2E08-00 M15×1 19 36.4 16 16.1 26.1 30.4
    Ø10 KQG2E10-00 M18×1 21 37.2 19 17 41.5 40.3
    Ø12 KQG2E12-00 M20×1 24 39.2 21 18.6 58.3 49.9
    Ø16 KQG2E16-00 M27×1 30 42.6 28 20.8 113 87.3
    Napomena 1)Ø D indicates the maximum diameter.
    Ø16 samo označava vrijednost kada se koriste najlonske cijevi.

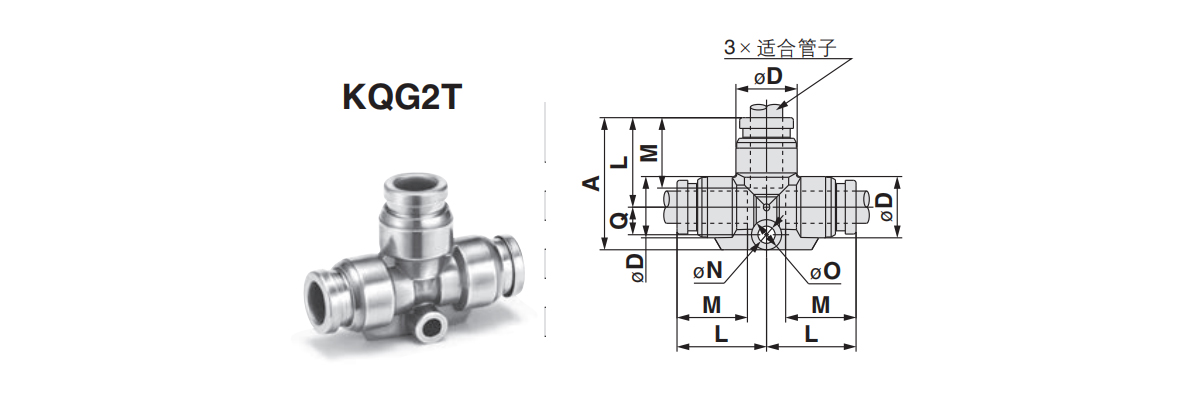

    Cijevni priključak u obliku slova T: KQG2T
    Prikladno za cijevi
    Vanjski promjer mm     		Model Napomena 1)
    ØD     		L A Q M uključeno oO Napomena 2)
    Efektivna površina poprečnog presjeka mm²     		Kvaliteta g
    Ø3.2 KQG2T23-00 8.3 13.6 20.5 4.1 12 3.2 5.6 3.4 7.9
    Ø4 KQG2T04-00 9.1 14.6 21.8 4.4 12.6 3.2 5.6 6.4 9.5
    Ø6 KQG2T06-00 11.4 16.6 24.6 5.2 13.6 3.2 5.6 13.4 14.2
    Ø8 KQG2T08-00 13.7 20.1 31.1 7 16.1 4.2 8 25.6 24.4
    Ø10 KQG2T10-00 16.6 22 34 8 17 4.2 8 40 36.8
    Ø12 KQG2T12-00 18.7 24.6 37.7 9.1 18.6 4.2 8 57.4 46.9
    Ø16 KQG2T16-00 24.6 28.8 43.4 10.6 20.8 4.2 8 100 75.5
    Napomena 1) Ø D označava najveći promjer.
    Napomena 2) Indicates the value when using FEP tubing.
    Ø16 označava vrijednost samo kada se koriste najlonske cijevi.

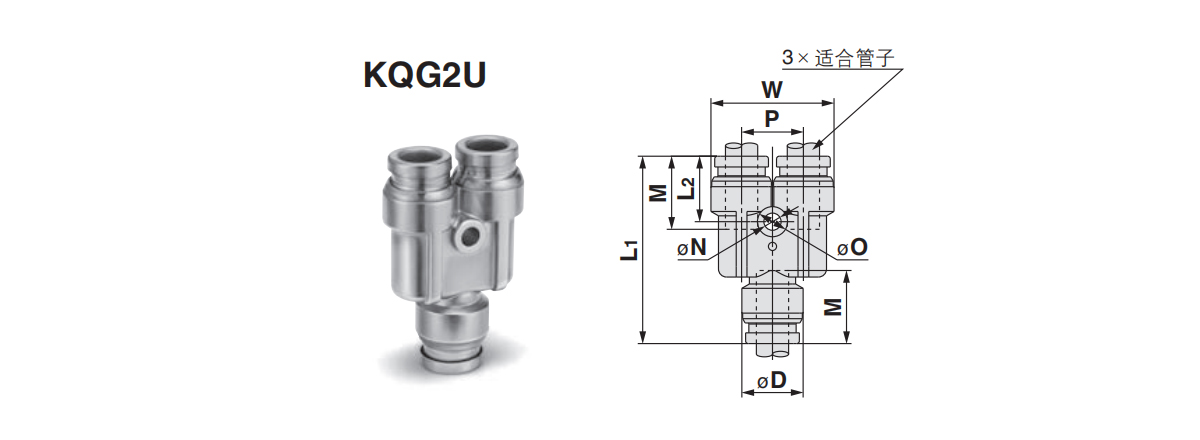

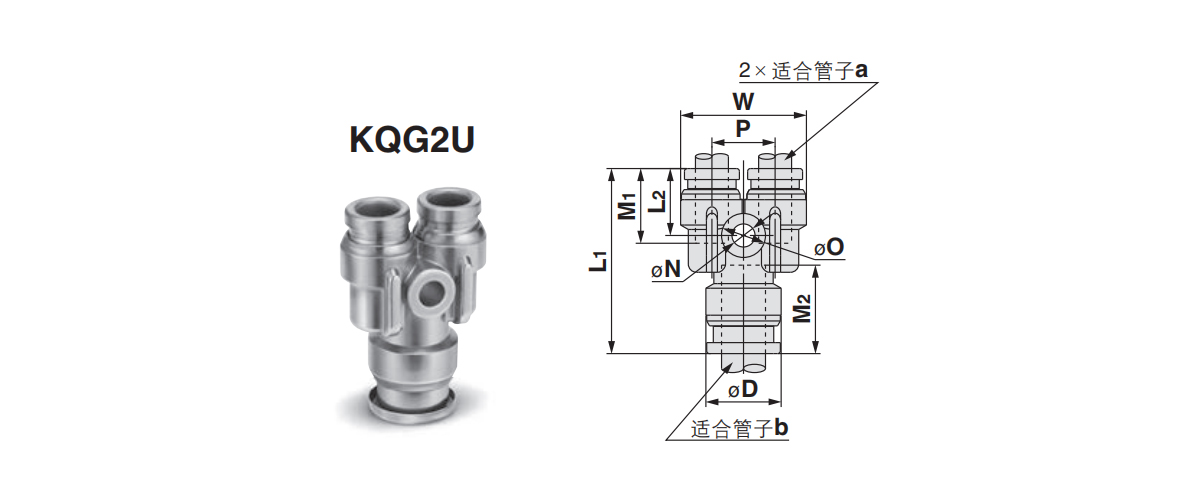

    Cijevni priključak u obliku slova Y: KQG2U
    Prikladno za cijevi
    Vanjski promjer mm     		Model Napomena 1)
    ØD     		W L1 L2 P M ØN ØO Napomena 2)
    Efektivna površina poprečnog presjeka mm²     		Kvaliteta g
    Ø3.2 KQG2U23-00 8.3 16.4 29 11 8.1 12 3.2 5.6 3.4 9.2
    Ø4 KQG2U04-00 9.1 18.2 30.4 11.3 9.1 12.6 3.2 5.6 4.2 11.1
    Ø6 KQG2U06-00 11.4 22.9 34.9 12.2 11.5 13.6 3.2 5.6 13.4 18.8
    Ø8 KQG2U08-00 13.7 28.3 40.1 14.1 14.6 16.1 4.2 8 25.6 29.7
    Ø10 KQG2U10-00 16.6 34.2 44 14.4 17.6 17 4.2 8 40 47.4
    Ø12 KQG2U12-00 18.7 38.5 48.4 15.8 19.8 18.6 4.2 8 57.4 62.1
    Ø16 KQG2U16-00 24.6 49.3 56.6 17.3 26 20.8 4.2 8 113 110.2
    Napomena 1) Ø D označava najveći promjer.
    Napomena 2) Indicates values when using FEP tubing.
    Ø16 označava vrijednosti samo kada se koriste najlonske cijevi.

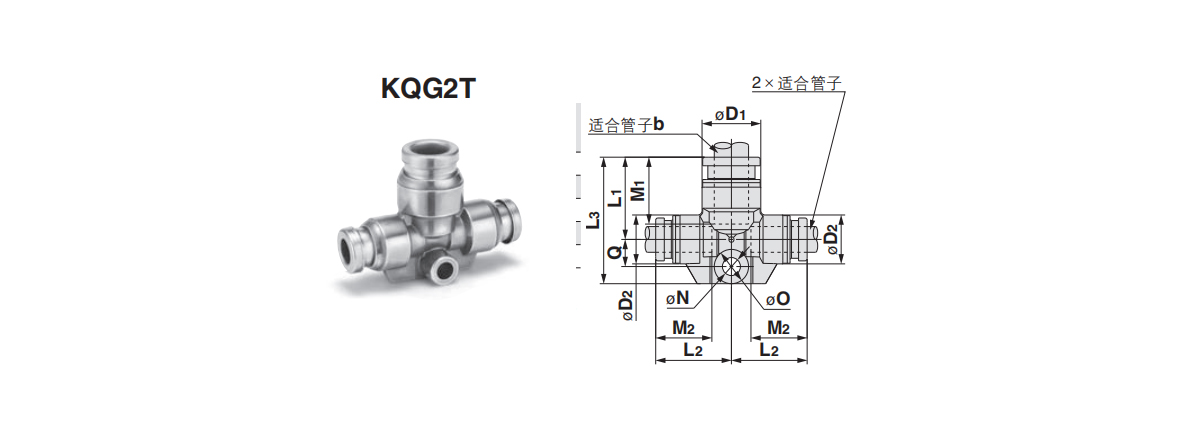

    Spoj cijevi u obliku slova T različitog promjera: KQG2T
    Prikladno za cijevi
    外 径 m m     		Model Napomena 1)
    ØD1     		Napomena 1)
    ØD2     		L1 L2 L3 Q M1 M2 ØN ØO Napomena 2)
    Efektivna površina poprečnog presjeka mm²     		Kvaliteta g
    a b
    Ø3.2 Ø4 KQG2T23-04 9.1 8.3 14.2 14.1 21.1 4.1 12.6 12 3.2 5.6 3.8 8.5
    Ø4 Ø6 KQG2T04-06 11.4 9.1 15.6 15.7 22.8 4.4 13.6 12.6 3.2 5.6 7.1 11.5
    Ø6 Ø8 KQG2T06-08 13.7 11.4 19.1 17.7 29.5 6.4 16.1 13.6 4.2 8 16.4 20
    Ø8 Ø10 KQG2T08-10 16.6 13.7 21 21.2 32.1 7.1 17 16.1 4.2 8 36 29.8
    Ø10 Ø12 KQG2T10-12 18.7 16.6 23.6 23.1 35.7 8.1 18.6 17 4.2 8 56 41.3
    Ø12 Ø16 KQG2T12-16 24.6 18.7 26.8 26.7 39.9 9.1 20.8 18.6 4.2 8 108.5 58
    Napomena 1) Ø D1 and Ø D2 indicate the maximum diameter.
    Napomena 2) Indicates the value when using FEP pipes.

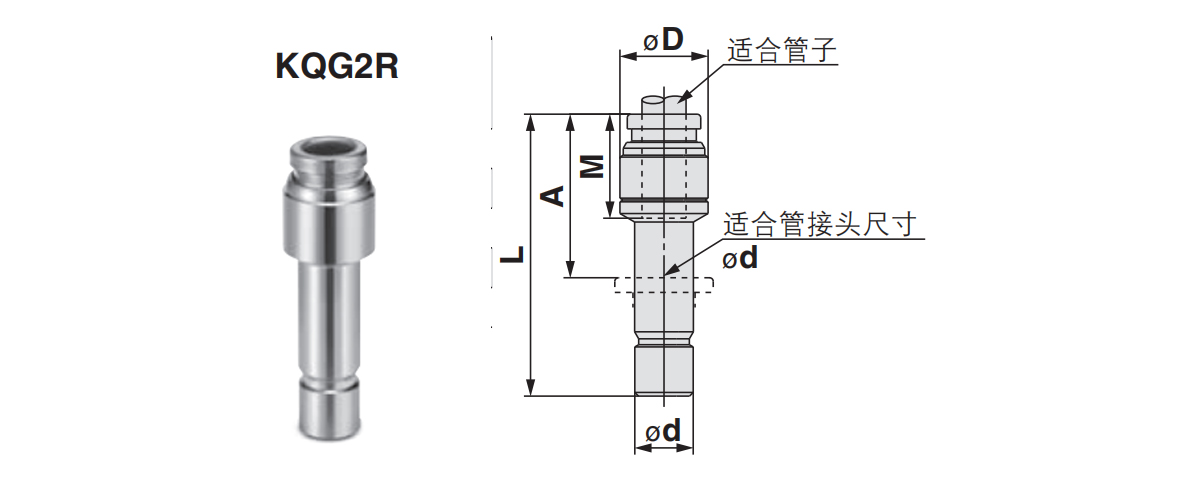

    Reducirajući cijevni priključak: KQG2R
    Prikladno za cijevi
    Vanjski promjer mm     		Prikladno za spojeve cijevi Model ØD Napomena 1) L A M Napomena 2)
    Efektivna površina poprečnog presjeka mm²     		Kvaliteta g
    a b
    Ø3.2 Ø4 KQG2R23-04 9 32.9 20.3 12 3.4 4.7
    Ø4 Ø6 KQG2R04-06 9 34.4 20.8 12.6 5.6    6.7
    Ø6 Ø8 KQG2R06-08 12 38.4 22.3 13.6 13.1 12.1
    Ø8 Ø10 KQG2R08 10   14 41.9 24.9 16.1 26.1  18.3
    Ø10 Ø12 KQG2R10-12 17 44.8 26.2 17 41.5 26.5
    Ø12 Ø16 KQG2R12-16 19 42.9 22.1 18.6 58.3 35.4
    Napomena 1) ØD označava najveći promjer.
    Napomena 2) Indicates the value when using FEP tubing.

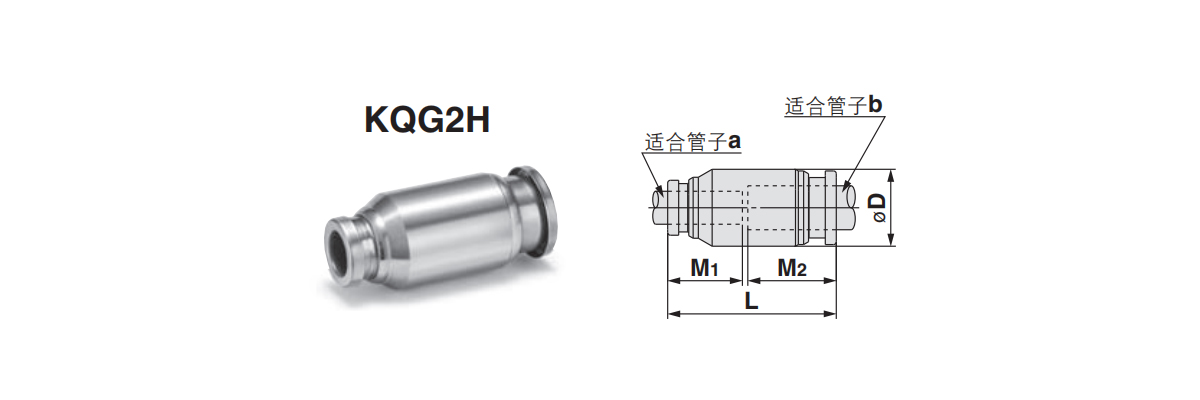

    Reducirna ravna cijev: KQG2H
    Prikladno za cijevi
    Vanjski promjer mm     		Model ØD Napomena1) L M1 M2 Napomena 2)
    Efektivna površina poprečnog presjeka mm²     		Kvaliteta g
    a b
    Ø3.2 Ø4 KQG2H23-04 9 25.6 12 12.6 3.4 6.5
    Ø4 Ø6 KQG2H04-06 12 27.2 12.6 13.6 5.6 11.6
    Ø6 Ø8 KQG2H06-08 14 30.7 13.6 16.1 13.1 16.3
    Ø8 Ø10 KQG2H08-10 17 34.1 16.1 17 26.1 26
    Ø10 Ø12 KQG2H10-12 19 36.6 17 18.6 41.5 33.3
    Ø12 Ø16 KQG2H12-16 24.6 40.4 18.6 20.8 58.3 54.7
    Napomena 1) Ø D označava najveći promjer.
    Napomena 2) Indicates the value when using FEP tubing.

    Spoj cijevi u obliku slova Y različitog promjera: KQG2U
    Prikladno za cijevi
    Vanjski promjer mm     		Model Napomena1)
    ØD     		L1 L2 P W M1 M2 ØN ØO Napomena 2)
    Efektivna površina poprečnog presjeka mm²     		Kvaliteta g
    a b
    Ø3.2 Ø4 KQG2U23-04 9.1 27 10.8 8.1 16.4 12 12.6 3.2 5.6 3.2 8.5
    Ø4 Ø6 KQG2U04-06 11.4 29.3 11.2 9.1 18.2 12.6 13.6 3.2 5.6 4.2 11.9
    Ø6 Ø8 KQG2U06-08 13.7 33.7 12.2 11.5 22.9 13.6 16.1 4.2 8 13.4 19.3
    Ø8 Ø10 KQG2U08-10 16.6 38.3 13.8 14.6 28.3 16.1 17 4.2 8 25.6 31.6
    Ø10 Ø12 KQG2U10-12 18.7 43 14 17.6 34.2 17 18.6 4.2 8 40 47.6
    Ø12 Ø16 KQG2U12-16 24.6 47.4 15.6 19.8 38.5 18.6 20.8 4.2 8 57.4 67.6
    Napomena 1) Ø D označava najveći promjer.
    Napomena 2) Indicates the value when using FEP tubing.

    Ravni konektor s unutarnjim navojem za montažu na ploču: KQG2E
    Prikladno za cijevi
    Vanjski promjer mm     		Priključni navoj
    Rc     		Model T
    (M)     		šesterokut suprotne strane L1 L2 rupa za montažu M Napomena)
    Efektivna površina poprečnog presjeka mm²     		Kvaliteta g
    H1 H2
    Ø3.2 1/4 KQG2E23-02 M10×1 17 12 31 14.8 11 12 3.4 26.1
    Ø4 1/8 KQG2E04-01 M10×1 14 12 25.8 9.7 11 12.6 5.6 16
    1/4 KQG2E04-02 17 30.9 14.8 25.6
    Ø6 1/8 KQG2E06-01 M14×1 17 17 24.2 7 15 13.6 13.1 24.4
    1/4 KQG2E06-02 30.9 13.7 30.9
    3/8 KQG2E06-03 19 32.1 14.9 32
    Ø8 1/8 KQG2E08-01 M15×1 17 19 26.3 8.1 16 16.1 26.1 28
    1/4 KQG2E08-02 31.3 13.1 31.2
    3/8 KQG2E08-03 19 32.8 14.6 32.7
    Ø10 1/4 KQG2E10-02 M18×1 19 21 31.6 13 19 17 41.5 42.8
    3/8 KQG2E10-03 33 14.4 37.5
    Ø12 3/8 KQG2E12-03 M20×1 21 24 34 14.4 21 18.6 58.3 50.3
    1/2 KQG2E12-04 24 39.3 19.7 60.7
    Ø16 3/8 KQG2E16-03 M27×1 29 30 35.3 13.3 28 20.8 96 107.8
    1/2 KQG2E16-04 40.6 18.6 113 114.6
    Napomena: Vrijednosti označavaju one za FEP cijevi.
    Ø16 označava vrijednosti samo za najlonske cijevi.

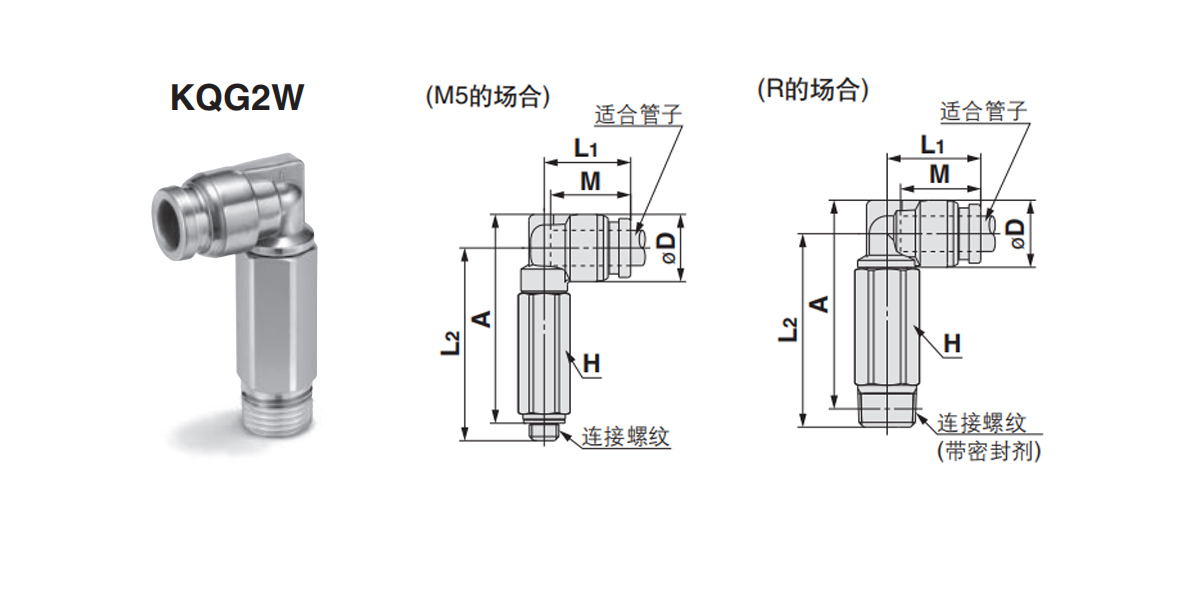

    Produženi lakat: KQG2W
    Prikladno za cijevi
    Vanjski promjer mm     		Priključni navoj
    R,M     		Model H
    (šesterokutne suprotne strane)     		Napomena1)
    ØD     		L1 L2 A※ M Napomena 2)
    Efektivna površina poprečnog presjeka mm²     		Kvaliteta g
    Ø3.2 M5×0,8 KQG2W23-M5 8 8.3 13.1 31.2 32.4 12 2.8 13
    1/8 KQG2W23-01S 10 13.6 31.3 32.3 14.7
    1/4 KQG2W23-02S 14 35.1 34.5 33.1
    Ø4 M5×0,8 KQG2W04-M5 8 9.1 13.7 31.6 33.2 12.6 3 13.6
    1/8 KQG2W04-01S 10 14.4 31.7 33.1 4 15.6
    1/4 KQG2W04-02S 14 35.5 35.3 33.9
    Ø6 M5×0,8 KQG2W06-M5 8 11.4 14.7 32.7 35.4 13.6 3 15.5
    1/8 KQG2W06-01S 10 15.9 32.8 10.9 17.2
    1/4 KQG2W06-02S 14 36.6 37.6 35.5
    3/8 KQG2W06-03S 17 38 38.6 57.4
    Ø8 1/8 KQG2W08-01S 12 13.7 18.6 37 40.7 16.1 20.5 28
    1/4 KQG2W08-02S 14 19.1 40.2 42.3 37.7
    3/8 KQG2W08-03S 17 41.6 43.3 60.9
    Ø10 1/4 KQG2W10-02S 14 16.6 21 46.6 50.2 17 33.5 40.7
    3/8 KQG2W10-03S 17 45.9 49.1 61.9
    1/2 KQG2W10-04S 22 50.1 52 117.3
    Ø12 1/4 KQG2W12-02S 14 18.7 22.6 47.7 52.3 18.6 47.7 44.6
    3/8 KQG2W12-03S 17 23.6 49 53.2 56.3
    1/2 KQG2W12-04S 22 53.2 56.1 112.9
    Ø16 3/8 KQG2W16-03S 19 24.6 26.3 57.6 64.1 20.8 71 86.6
    1/2 KQG2W16-04S 22 27.3 61.4 66.6 100 111.8
    ※R Referentne dimenzije nakon zavrtanja navoja.
    Napomena 1) Ø D označava najveći promjer.
    Napomena 2) Indicates values when using FEP tubes.
    Ø16 označava vrijednosti samo kada se koriste najlonske cijevi.

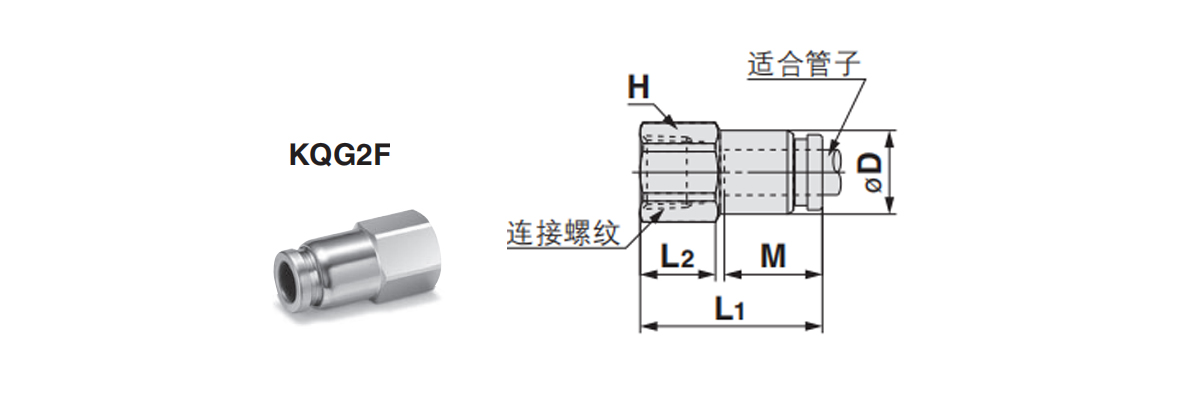

    Ravni konektor s unutarnjim navojem: KQG2F
    Prikladno za cijevi
    Vanjski promjer mm     		Priključni navoj
    Rc     		Model H
    (šesterokutne suprotne strane)     		ØD Napomena1) L1 L2 M Napomena 2)
    Efektivna površina poprečnog presjeka mm²     		Kvaliteta g
    Ø3.2 1/8 KQG2F23-01 12 8 23.3 9.8 12 3.4 8.9
    Ø4 1/8 KQG2F04-01 12 8.7 23.7 9.8 12.6 5.6 9.2
    1/4 KQG2F04-02 17 28.7 13.2 21.6
    Ø6 1/8 KQG2F06-01 12 11.1 24.2 10 13.6 13.1 10.5
    1/4 KQG2F06-02 17 29.2 13.4 23.1
    3/8 KQG2F06-03 19 30.6 14.2 24.5
    Ø8 1/8 KQG2F08-01 14 13.4 26.3 9.6 16.1 26.1 16.3
    1/4 KQG2F08-02 17 31.3 13.7 25.5
    3/8 KQG2F08-03 19 32.7 14.4 27
    Ø10 1/4 KQG2F10-02 17 16.4 31.6 13.9 17 41.5 28.8
    3/8 KQG2F10-03 19 33 14.7 30.4
    Ø12 1/4 KQG2F12-02 19 18.5 32.6 13.3 18.6 58.3 37.5
    3/8 KQG2F12-03 34 14.7 32.3
    1/2 KQG2F12-04 24 39.3 18.4 50.2
    Ø 16 3/8 KQG2F16-03 24 24.6 35.3 13.5 20.8 81 59.7
    1/2 KQG2F16-04 40.6 18.8 113 57
    Napomena 1) Ø D označava najveći promjer.
    Napomena 2) Indicates values when using FEP tubing.
    Ø16 označava vrijednosti samo kada se koriste najlonske cijevi.

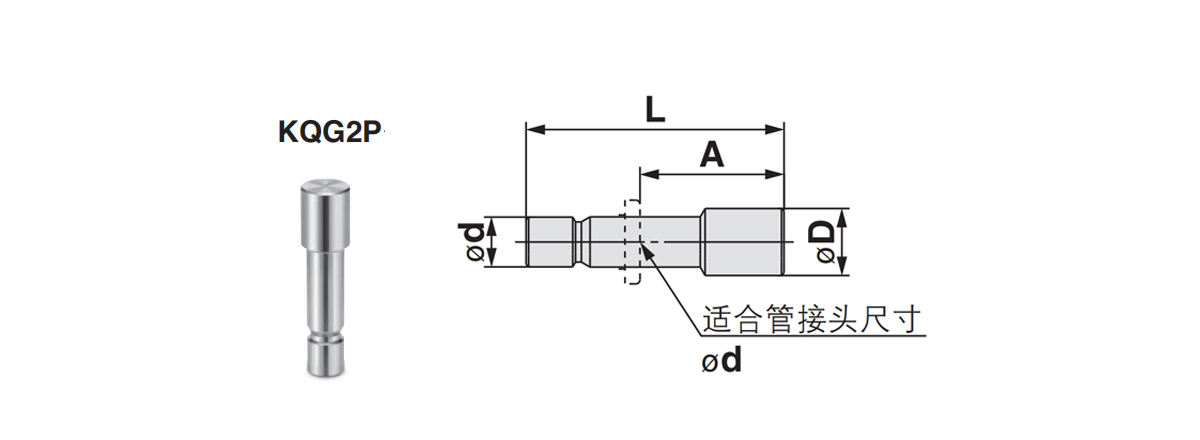

    Utikač: KQG2P
    Prikladno za spojeve cijevi
    Dimenzije od     		Model ØD L A Kvaliteta g
    Ø3.2 KQG2P-23 5 28.9 16.9 2.7
    Ø4 KQG2P-04 6 29.6 17 4.1
    Ø6 KQG2P-06 8 30.8 17.2 8.5
    Ø8 KQG2P-08 10 33.7 17.6 15.5
    Ø10 KQG2P-10 12 34.6 17.6 24.1
    Ø12 KQG2P-12 14 36.5 17.9 35.8
    Ø16 KQG2P-16 18 38.6 17.8 65.5

Srodni proizvodi

Blog i vijesti

Naše najnovije vijesti i
Blog

Prikaži više

Autentična pouzdana kvaliteta prirodno se ističe.

Izbor dolazi iz povjerenja, a suradnja iz poštenja.

  • P: Koliko brzo možemo dobiti odgovor nakon što vam pošaljemo upit?

    Odgovorit ćemo vam unutar 24 sata nakon primitka upita radnim danima.

  • P: Jeste li izravni proizvođač ili trgovačko poduzeće?

    Mi smo proizvođač i imamo vlastiti međunarodni odjel prodaje. Tako da možemo proizvoditi i prodavati sve sami.

  • P: Možete li izraditi proizvode po mjeri?

    Da, možemo razviti i proizvesti proizvode prema nacrtima ili uzorcima koje daju kupci.

  • P: Kako vaša tvrtka jamči kvalitetu proizvoda?

    Prije svega, izvršit ćemo inspekciju nakon svakog procesa. Za gotove proizvode izvršit ćemo 100% inspekciju prema zahtjevima kupaca i međunarodnom standardu.

  • P: Gdje se vaši proizvodi uglavnom izvoze?

    Naši proizvodi se uglavnom izvoze u Njemačku, Sjedinjene Države, Dansku i više od desetak zemalja u Europi i Sjevernoj Americi
