Priključak od nehrđajućeg čelika serije KQB2 jednim dodirom
  • Priključak od nehrđajućeg čelika serije KQB2 jednim dodirom
Montaža od nehrđajućeg čelika jednim dodirom

Priključak od nehrđajućeg čelika serije KQB2 jednim dodirom

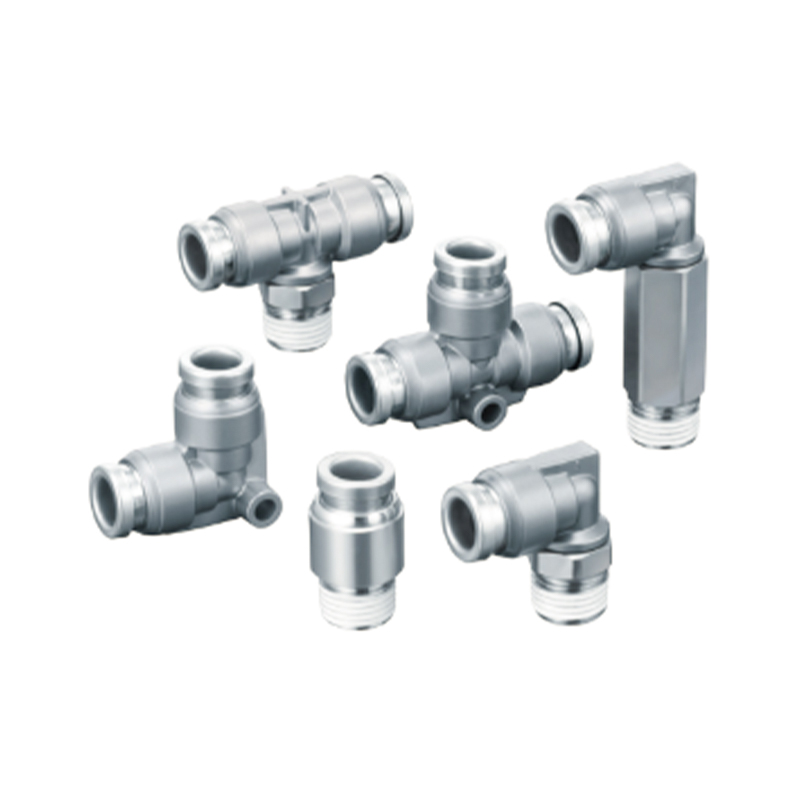

Okov od nehrđajućeg čelika serije KQB2 na jedan dodir usvaja tehnologiju integriranog oblikovanja od nehrđajućeg čelika visokog stupnja, koja je posebno dizajnirana za scenarije prijenosa tekućine koji zahtijevaju brzo rastavljanje i pouzdano brtvljenje, ispunjavajući sveobuhvatne zahtjeve čistoće i trajnosti u industrijskim okruženjima.

Osnovne značajke
Stabilnost materijala: Struktura od potpuno nehrđajućeg čelika ima izvornu otpornost na koroziju, izbjegava rizik od srednjeg onečišćenja i prilagođava se kiselo-baznim okruženjima i fluktuacijama temperature i tlaka
Mehanizam trenutnog zaključavanja: Push-pull dizajn jednosmjerne brave ostvaruje slijepu radnu vezu, a ugrađeni samokompenzirajući brtveni prsten uklanja rizik od curenja
Proširenje kompatibilnosti sustava: Podržava modularnu serijsku vezu višestrukih promjera cijevi, omogućujući fleksibilnu konfiguraciju čvorova grana u složenim cjevovodima
Optimizacija troškova održavanja: Značajka rastavljanja i sastavljanja bez alata uvelike skraćuje vrijeme zastoja opreme, a struktura potporne opruge može se zamijeniti neovisno kako bi se smanjili troškovi održavanja

E-pošta: manager@cktworld.com
Preuzmi
PREV:Priključak od nehrđajućeg čelika serije KQG2 SUS316 jednim dodirom
SLJEDEĆI:Nema sljedećeg članka
  • Specifikacije
    Korištena tekućina Zrak, voda, para
    Raspon tlaka Napomena 2) -100 kPa do 1 MPa Napomena 3)
    Tlak ispitivanja tlaka 3,0 MPa
    Temperatura okoline i temperatura tekućine Napomena 4) -5 do 150°C (ali ne smrznuto) Napomena 3)
    Korištena mast Nema specifikacije masti
    Brtvljenje navojnih dijelova Sa brtvilom
    Napomena 1) Voda se ne može koristiti s mekom najlonskom cijevi.
    Napomena 2) Budući da curenje nije nula, izbjegavajte korištenje održavanja vakuuma za testove curenja itd. Napomena 3) Potvrdite raspon radnog tlaka i raspon radne temperature cjevovoda.
    Napomena 4) Ugradite oblogu pod sljedećim uvjetima (osim □3.2).
    ·Kada se koristi u okruženjima ili s tekućinama podložnim naglim promjenama temperature.
    ·Kada se koristi na visokim temperaturama.

    Prikladno za cijevi
    Materijal cijevi FEP, PFA, najlon, mekani najlon Napomena 1), poliuretan, poliolefin
    Vanjski promjer cijevi Ø1/8", Ø5/32", Ø1/4", Ø5/16", Ø3/8", Ø1/2"

    ※ Zadani temperaturni uvjeti obloge
    Korištene cijevi Temperatura
    FEP cijevi/TH serija Iznad 80°C
    PFA cijevi/TL serija Iznad 120°C
    Rezervni dijelovi
    Ime Vanjski promjer cijevi Model Materijal
    brtva 一 M-5G3 SUS316
    Specijalni FKM
    Matica za montažu ploče Ø3,2 Ø4 KQB223-P01 SUS316
    Ø6 KQB206-P01
    Ø8 KQB208-P01
    Ø10 KQB210-P01
    Ø12 KQB212-P01
    Ø16 KQB216-P01

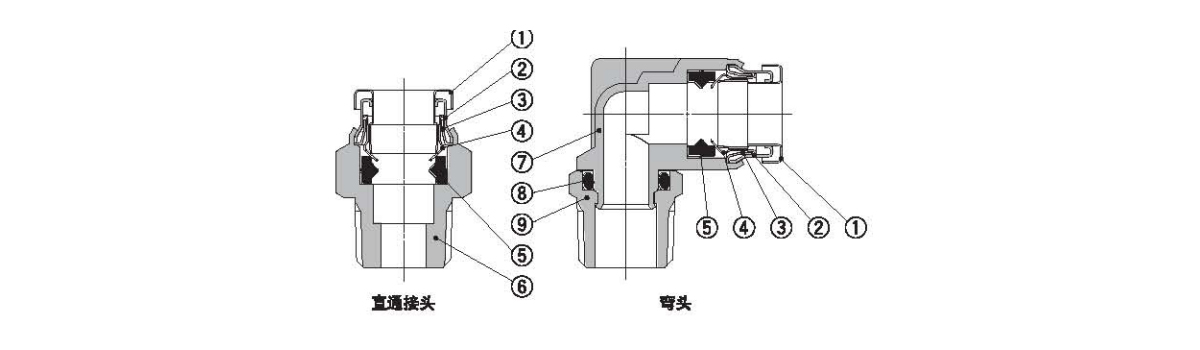

  • br. Ime Materijal
    1 Otpustite rukav SUS304
    2 Vodeći rukavac 1 SUS304
    3 Vodeći rukavac 2 SU8304
    4 Proljetni klip SUS304
    5 Pečat Specijalni FKM (fluorni premaz)
    6 Ravno tijelo konektora C3604 (elektronsko poniklavanje)
    7 Tijelo lakta SU8316
    8 O-prsten Specijalni FKM (fluorni premaz)
    9 Gumb za utiskivanje C3804 (bezilijsko niklanje)

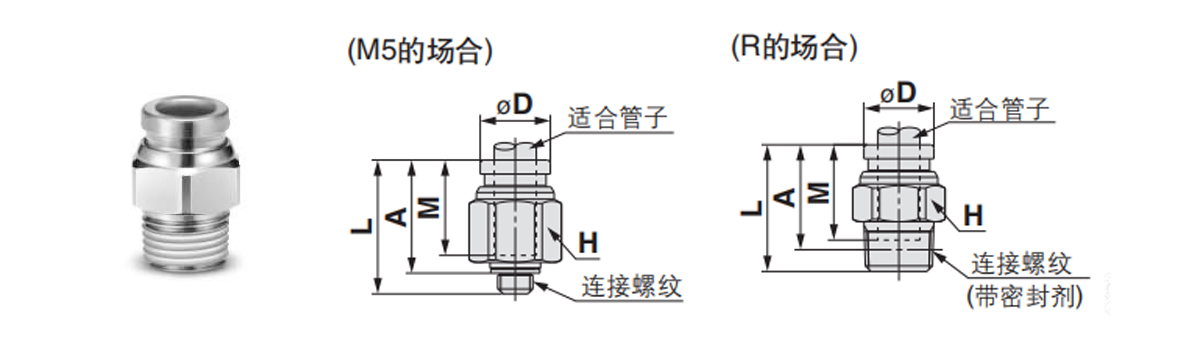

  • Ravni konektor: KQB2H
    Prikladno za vanjski promjer cijevi mm Priključni navoj
    R,M     		Model H
    (šesterokutne suprotne strane)     		ØD Napomena 1) L A※ M Napomena 2) Efektivna površina poprečnog presjeka mm² Kvaliteta g
    Ø3.2 M5×0,8 KQB2H23-M5 8 8 16.5 13.5 12 3 3.4
    1/8 KQB2H23-01S 10 15.4 12.3 3.4 6
    1/4 KQB2H23-02S 14 21 16.3 17.8
    Ø4 M5×0,8 KQB2H04-M5 10 8.7 17.1 14.1 12.6 4 5.3
    1/8 KQB2H04-01S 15.3 12.2 5.6 5.6
    1/4 KQB2H04-029 14 20.9 16.2 172
    Ø6 M5×0.B KQB2H06-M5 12 11.1 19.1 16.1 13.6 4 8
    1/8 KOB2H06-01S 18.1 15 13.1 7.3
    1/4 KQB2H06-02S 14 20.8 16.1 152
    3/B KQB2H08-033 17 23 17.9 28.8
    Ø8 1/8 KCB2H08-01S 14 13.4 24.5 21.4 18.1 28.1 13.5
    1/4 KQB2H08-029 22.3 17.6
    3/B KQB2H08-033 17 23.7 18.6 26
    Ø10 1/B KQB2H10-01S 17 16.4 25.5 22.4 17 26.1 19.8
    1/4 KQB2H10-02S 27.9 23.2 41.5 22.7
    3/B KQB2H10-03S 23 17.9 21.6
    1/2 KQB2H10-04S 22 28.6 22.2 53.9
    Ø12 1/4 KQB2H12-02S 19 18.5 30.5 25.8 18.6 58.3 28.8
    3/B KQB2H12-033 24.7 19.6 21.5
    1/2 KQB2H12-04S 22 28.7 22.3 47
    Ø16 3/B KQB2H16-03S 24 24.6 33.6 28.5 20.8 81 48.3
    1/2 KQB2H16-04S 29.5 23.1 113 392
    *R Referentne dimenzije nakon zavrtanja vijka.
    Napomena 1) Ø označava najveći promjer.
    Napomena 2) Označava vrijednost kada se koriste FEP cijevi.
    Ø16 označava vrijednost samo kada se koriste najlonske cijevi.

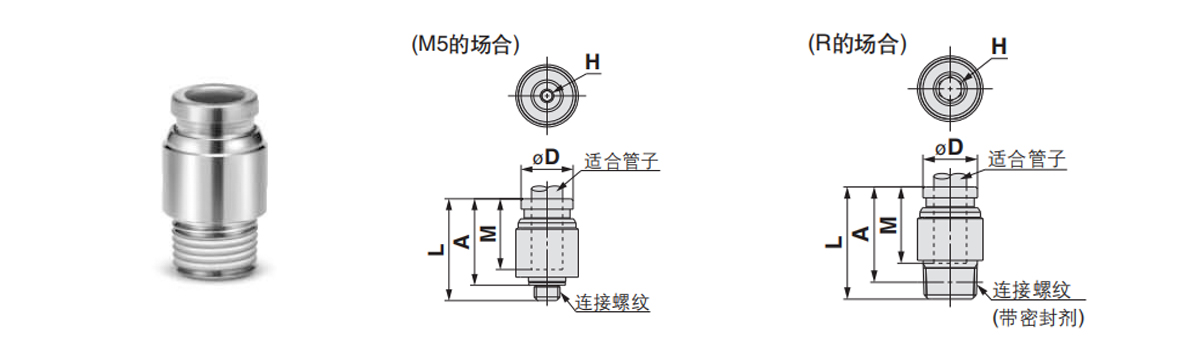

    Ravni šesterokutni utičnica: KQB2S
    Prikladno za vanjski promjer cijevi mm Priključni navoj
    R,M     		Model H
    (šesterokutne suprotne strane)     		ØD Napomena 1) L A※ M Napomena 2）Efektivna naknada Površina mm² Kvaliteta g
    Ø3.2 M5×0.B KQB2S23-M5 2 9 16.5 13.5 12 3 4
    Ø4 M5×0,8 KQB2S04-M5 2 9 17.1 14.1 12.8 4 3.9
    1/B KQB2804-01S 3 10 20.4 17.3 4.1 7.9
    Ø6 M5×0.B KQB2S08-M5 2 12 18.6 16.6 13.8 4 7.8
    1/B KQB2S06-01S 4 20.6 17.5 10 9.1
    1/4 KQB2S06-02S 14 15.9 10.7 14.7
    Ø8 1/8 KQB2S08-01S 5 14 24.7 21.6 18.1 17.2 13
    1/4 KQB2S08-02S 6 22.9 18.2 23.3 13.5
    3B KQB2S08-03S 17 23.1 18 24
    Ø10 1/8 KQB2610-01S 5 17 25.6 22.5 17 17.2 18.6
    1/4 KQB2S10-02S 8 27.5 22.8 39 20
    3/B KQB2$10-03S 24 18.9 22
    1/2 KQB2810-04S 22 17.8 39.2
    Ø12 1/4 8 19 30.6 25.8 18.6 48 28
    3/B KQB2$12-03S 10 24.9 19.8 60 202
    1/2 KQB2812-04S 22 18.5 35.3
    Ø16 3/B KQB2S16-03S 10 24.6 33.2 28.1 20.8 81 43.6
    1/2 KQB2316-04S 12 29.4 23 113 40.3
    ※R Referentne dimenzije nakon zavrtanja navoja.
    Napomena 1) ØD znači najveći promjer.
    Napomena 2) Označava vrijednosti kada se koriste FEP cijevi.
    Ø16 označava vrijednosti samo kada se koriste najlonske cijevi.

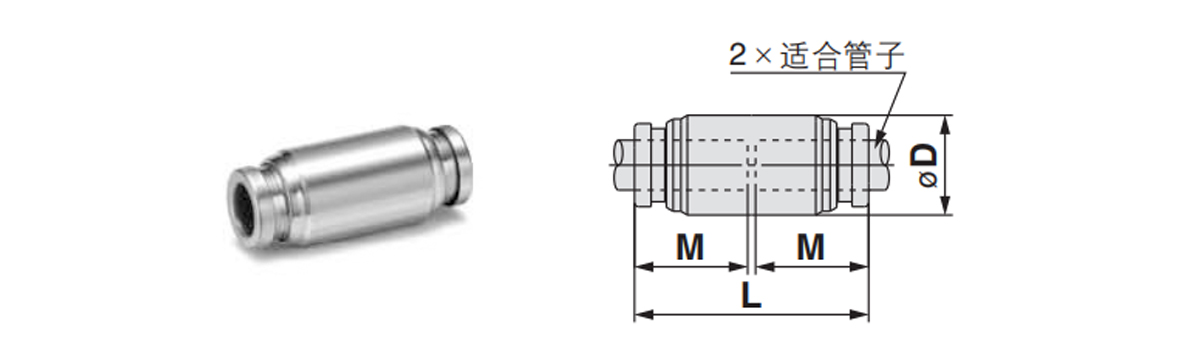

    Ravni konektor: KQB2H
    Prikladno za vanjski promjer cijevi mm Model ØD Napomena 1) L M Napomena 2) Efektivna površina poprečnog presjeka mm² Kvaliteta g
    Ø3.2 9 25 12 3.4 8.8
    Ø4 KQB2H04-00 9 26.2 12.6 5.6 6.8
    Ø6 12 28.2 13.6 13.1 12
    Ø8 KOB2H08-00 14 33.2 18.1 26.1 17.4
    Ø10 KOB2H10-00 17 35 17 41.5 272
    Ø12 KQB2H12-00 19 38.2 18.6 58.3 33.7
    Ø18 KOB2H16-00 24.6 42.6 20.8 113 58.1
    Napomena 1) ØD znači najveći promjer.
    Napomena 2) Označava vrijednosti kada se koriste FEP cijevi.
    Ø16 označava vrijednosti samo kada se koriste najlonske cijevi.

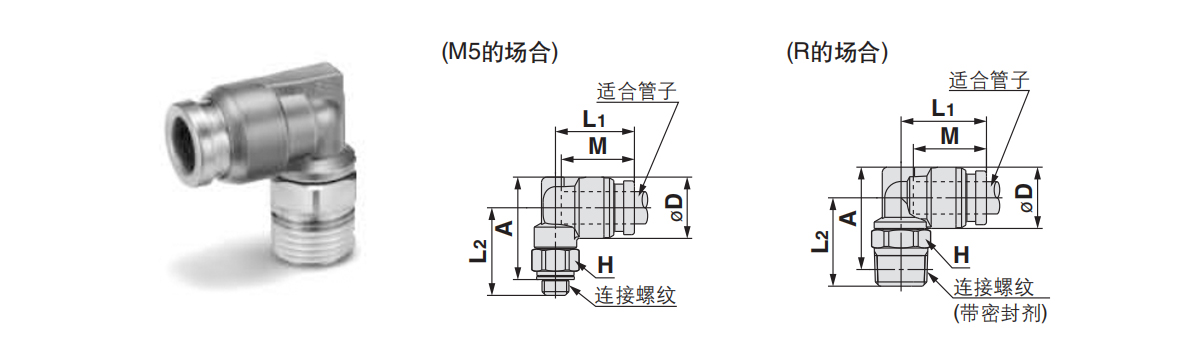

    Koljeno: KQB2L
    Prikladno za vanjski promjer cijevi mm Priključni navoj
    R,M     		Model H
    (šesterokutne suprotne strane)     		Napomena 1)
    ØD     		L1 L2 A※ M Napomena 2)
    Efektivna površina presjeka mm 2     		Kvaliteta g
    Ø3.2 M5×0.B KQB2L23-M5 8 8.3 13.1 14.B 16 12 2.6 6.5
    1/8 KQB2L23-01S 10 13.6 14.9 15.9 3 8
    1/4 KQB2L23-029 14 18.7 18.1 16.6
    Ø4 M5×0.B KQB2L04-M5 8 9.1 13.7 152 16.8 12.8 3.5 7
    1/8 KQB2L04-01S 10 14.4 15.3 16.7 4.2 8.6
    1/4 KQB2L04-02S 14 19.1 18.8 17.5
    Ø6 M5×0.B 8 11.4 14.7 16.3 19 13.6 3.5 9
    1/8 KQB2L06-01S 10 15.9 18.4 11.4 10.2
    1/4 KQB2L06-02S 14 202 21.2 19.1
    38 KQB2L06-035 17 21.6 22.2 31.2
    Ø8 1/8 KQB2L08-01S 12 13.7 18.6 18.3 22 18.1 21.8 14.8
    1/4 KQB2L08-02S 14 19.1 21.5 23.6 20.8
    3/8 KQB2L08-03S 17 22.9 24.6 32.8
    Ø10 1/8 KQB2L10-01S 12 16.6 20 19.7 24.9 17 21.6 20.4
    1/4 KOB2L10-02S 14 21 22.9 26.5 35.2 23.7
    38 KQB2L10-03S 17 24.3 27.5 34.5
    1/2 KQB2L10-04S 22 28.5 30.4 62.6
    Ø12 1/4 KCB2L12-028 14 18.7 22.6 24 28.6 18.6 50.2 27.4
    38 KQB2L12-03S 17 23.6 25.3 29.5 34.3
    1/2 KQB2L12-04S 22 29.5 32.4 60.8
    Ø16 3/8 KQB2L16-03S 19 24.6 28.3 28 34.5 20.8 71 47
    1/2 KQB2L16-049 22 27.3 31.8 37 100 62.6
    ※Referentne dimenzije nakon zavrtanja R navoja.
    Napomena 1) ØD znači najveći promjer.
    Napomena 2) Označava vrijednosti kada se koriste FEP cijevi.
    Ø16 označava vrijednosti kada se koriste najlonske cijevi.

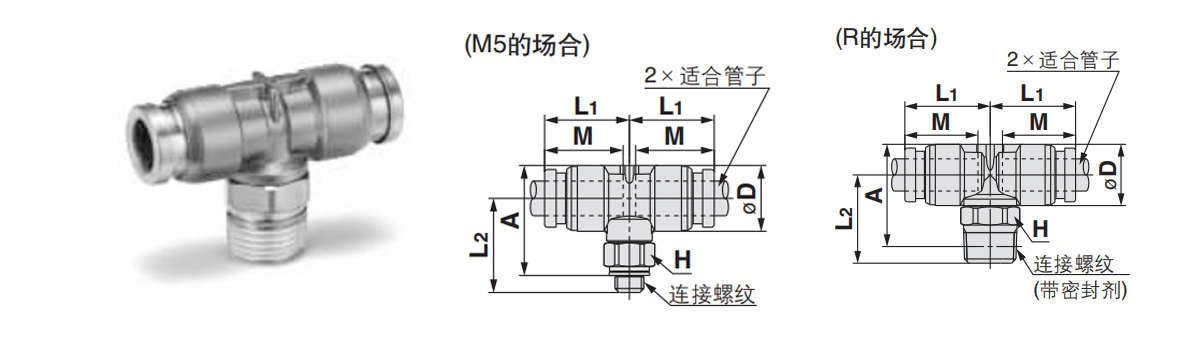

    Dvocijevna spojnica u obliku slova T: KQB2T
    Prikladno za vanjski promjer cijevi mm Priključni navoj
    R,M     		Model H
    (šesterokutne suprotne strane)     		Napomena 1)
    ØD     		L1 L2 A※ M Napomena 2)
    Efektivna površina poprečnog presjeka mm²     		Kvaliteta g
    Ø3.2 M5×0,8 KQB2T23-M5 8 8.3 13.1 14.8 16 12 3.2 8.2
    1/8 KQB2L23-01S 10 13.8 14.9 15.9 3.4 9.6
    1/4 KQB2T23-02S 14 18.7 18.1 18.4
    Ø4 M5×0.B KQB2T04-M5 8 9.1 13.7 15.2 16.8 12.6 4.5 9.1
    18 KQB2T04-019 10 14.4 15.3 16.7 B 10.6
    1/4 KQB2T04-02S 14 19.1 18.9 19.4
    Ø6 M5×0.B KQB2T06-M5 8 11.4 14.7 18.3 19 13.6 4.5 12.1
    1/8 KQB2T06-019 10 15.9 16.4 13.9 13.6
    1/4 KQB2T06-028 14 20.2 21.2 22.5
    3/8 KQB2T06-03S 17 21.8 22.2 35
    Ø8 1/8 KQB2T08-01S 12 13.7 18.6 18.3 22 16.1 26.3 20
    1/4 KQB2T08-028 14 19.1 21.5 23.6 26.1
    3/8 KQB2T08-03S 17 22.9 24.6 38
    Ø10 1/8 KCB2T10-018 12 16.6 20 19.7 24.9 17 40.8 28.6
    1/4 KQB2T10-028 14 21 22.9 26.5 31.5
    3/8 KQB2T10-03S 17 24.3 27.5 42.4
    1/2 KQB2T10-049 22 28.5 30.4 70.4
    Ø12 1/4 KQB2T12-028 14 18.7 22.6 24 28.6 18.6 57.2 38.1
    3/8 KQB2T12-03S 17 23.6 25.3 29.5 39.7
    1/2 KQB2T12-04S 22 29.5 32.4 70.8
    Ø16 38 KQB2T16-03S 19 24.6 26.3 28 34.5 20.8 71 64.4
    1/2 KQB2T16-04S 22 27.3 31.8 37 100 79
    ※Referentne dimenzije nakon zavrtanja R navoja.
    Napomena 1) ØD znači najveći promjer.
    Napomena 2) Označava vrijednosti kada se koriste FEP cijevi.
    Ø16 označava vrijednosti samo kada se koriste najlonske cijevi.

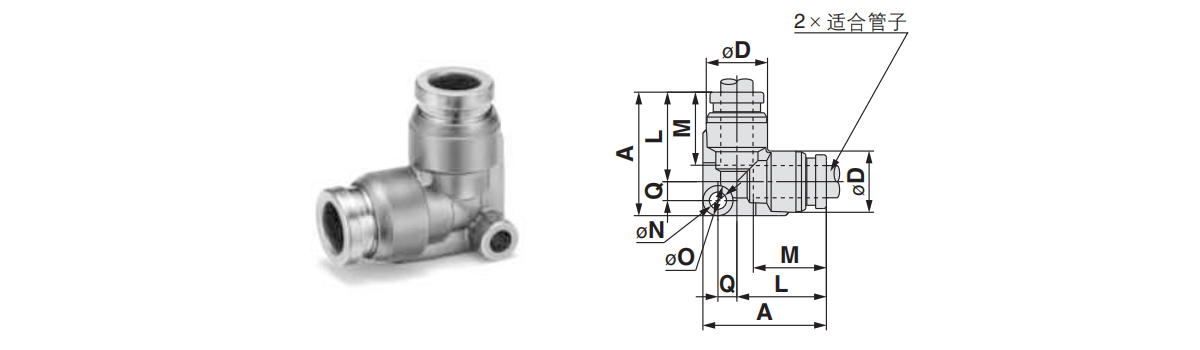

    Lakat pod pravim kutom: KQB2L
    Prikladno za vanjski promjer cijevi mm Model Napomena 1)
    6D     		L A Q M ØN O Napomena 2)
    Efektivna površina poprečnog presjeka mm²     		Kvaliteta g
    Ø3.2 KQB2L23-00 8.3 13.6 19.3 2.8 12 3.2 5.6 3 6.3
    Ø4 KQB2L04-00 9.1 14.6 20.5 3.1 12.6 3.2 5.6 4.2 7.4
    Ø6 KQB2L06-00 11.4 16.6 23 3.6 13.6 3.2 5.6 11.4 11
    Ø8 KQB2L08-00 13.7 20.1 29.1 5 16.1 4.2 8 21.6 202
    Ø10 KQB2L10-00 16.6 22 31.7 5.7 17 4.2 8 35.2 29.6
    Ø12 KQB2L12-00 18.7 24.6 35 6.4 18.6 4.2 8 50.2 37.1
    Ø16 KQB2L16-00 24.6 28.8 40.5 7.7 20.8 4.2 8 100 59.7
    Napomena 1) ØD znači najveći promjer.
    Napomena 2) Označava vrijednosti kada se koriste FEP cijevi.
    Ø18 označava vrijednosti samo kada se koriste najlonske cijevi.

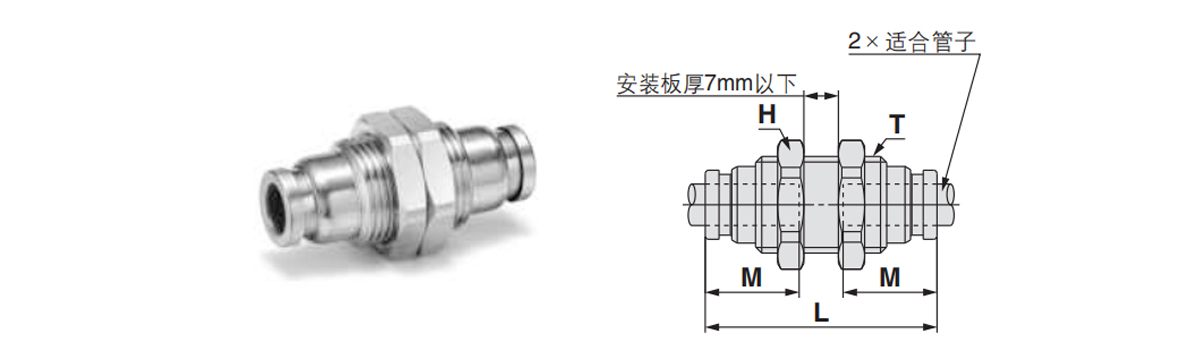

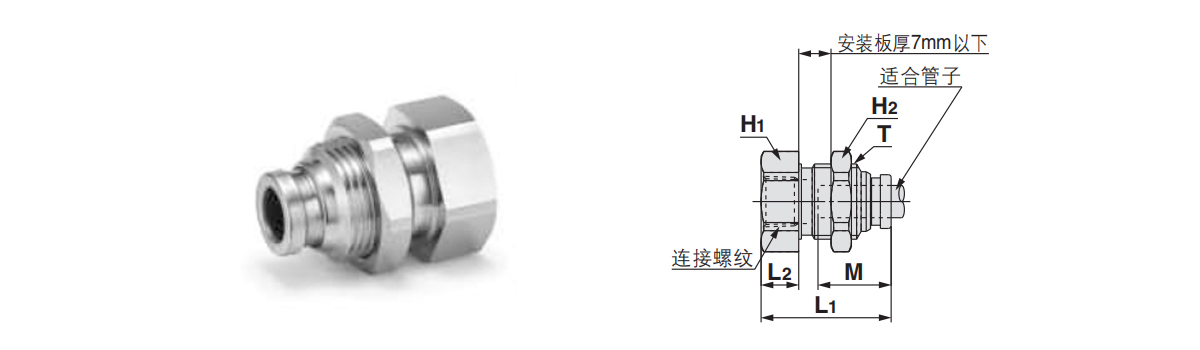

    Prolazni konektor montiran na ploču: KQB2E
    Prikladno za vanjski promjer cijevi mm Model T
    (M)     		H
    (šesterokutne suprotne strane)     		L Montažne rupe M Napomena 2)
    Efektivna površina poprečnog presjeka mm²     		Kvaliteta g
    Ø3.2 KQB2E23-00 M10×1 12 322 11 12 3.4 14.8
    Ø4 KQB2E04-00 M10×1 12 32.4 11 12.6 5.6 14.7
    Ø6 KQB2E06-00 M14×1 17 35.4 15 13.6 13.1 29.2
    Ø8 KQB2E08-00 M15×1 19 38.8 16 16.1 26.1 34.9
    Ø10 KQB2E10-00 M18×1 21 40 19 17 41.5 47.1
    Ø12 KQB2E12-00 M20×1 24 42.4 21 18.6 58.3 58.7
    Ø16 KQB2E16-00 M27×1 30 48.8 28 20.8 113 107.2
    Napomena: Vrijednosti označavaju one za FEP cijevi.
    Ø16 označava vrijednosti samo za najlonske cijevi.

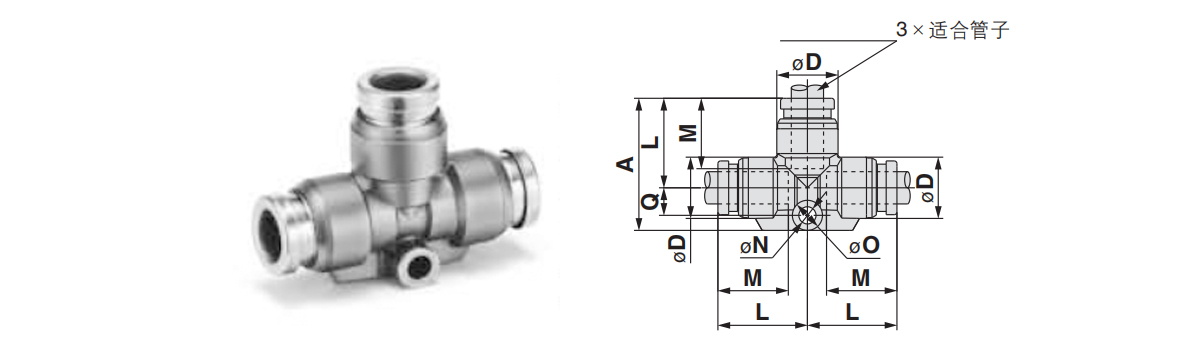

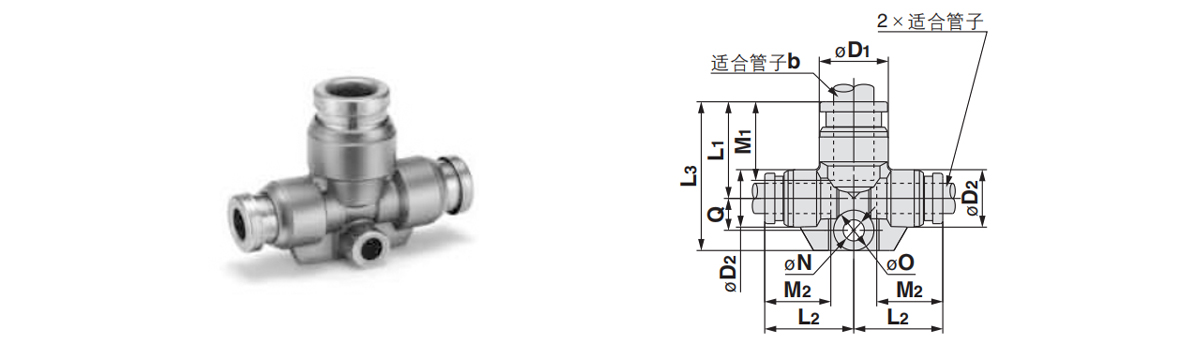

    Cijevni priključak u obliku slova T: KQB2T
    Prikladno za vanjski promjer cijevi mm Model Napomena 1)
    D     		L A Q M ØN ØO Napomena 2)
    Efektivna površina poprečnog presjeka mm²     		Kvaliteta g
    Ø3.2 KQB2T23-D0 8.3 13.6 20.5 4.1 12 3.2 5.6 3.4 7.9
    Ø4 KQB2T04-00 9.1 14.6 21.8 4.4 12.6 3.2 5.6 6.4 9.5
    Ø6 KQB2T06-00 11.4 16.6 24.6 52 13.6 3.2 5.6 13.4 142
    Ø8 KQB2T08-D0 13.7 20.1 31.1 7 16.1 4.2 8 25.6 24.4
    Ø10 KQB2T10-00 16.6 22 34 8 17 4.2 8 40 38.8
    Ø12 KQB2T12-00 16.7 24.6 37.7 9.1 18.6 4.2 8 57.4 47
    Ø16 KQB2T16-D0 24.6 28.8 43.4 10.6 20.8 4.2 8 100 75.5
    Napomena 1) ØD znači najveći promjer.
    Napomena 2) Označava vrijednosti kada se koriste FEP cijevi.
    Ø16 označava vrijednosti samo kada se koriste najlonske cijevi.

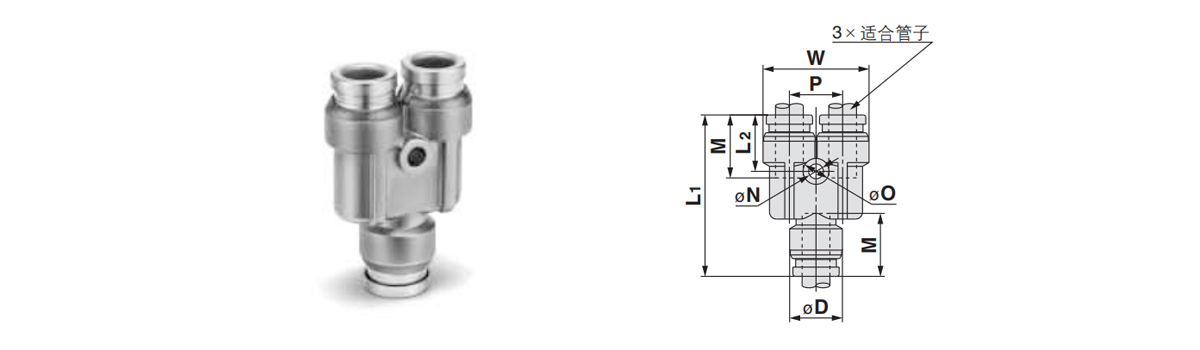

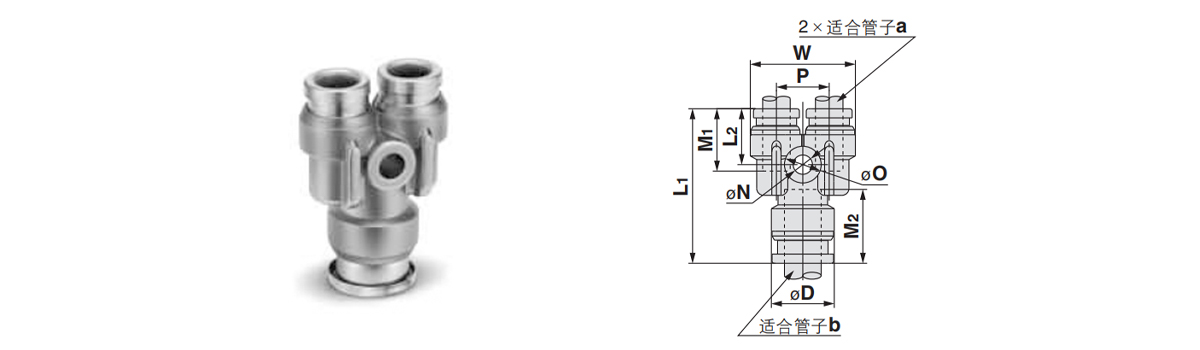

    Cijevni priključak u obliku slova Y: KQB2U
    Prikladno za vanjski promjer cijevi mm Model Napomena 1)
    ØD     		W L1 L P M ØN 60 Napomena 2)
    Efektivna površina poprečnog presjeka mm²     		Kvaliteta g
    Ø3.2 KQB2U23-00 8.3 16.4 29 11 8.1 12 32 5.6 3.4 9.2
    Ø4 KQB2U04-00 9.1 18.2 30.4 11.3 8.1 12.6 3.2 5.6 4.2 11.1
    Ø6 11.4 22.9 34.9 12.2 11.5 13.8 32 5.6 13.4 18.8
    Ø8 KQB2U08-00 13.7 28.3 40.1 14.1 14.6 16.1 4.2 8 25.6 29.7
    Ø10 KQB2U10-00 16.8 34.2 44 14.4 17.6 17 4.2 8 40 47.4
    Ø12 KQB2U12-00 18.7 38.5 48.4 15.8 19.8 18.8 42 8 57.4 62.1
    Ø16 KQB2U16-00 24.6 49.3 56.6 17.3 26 20.8 4.2 8 113 110.2
    Napomena 1)②ØD means maximum diameter.
    Napomena 2) Označava vrijednosti kada se koriste FEP cijevi.
    Ø16 označava vrijednosti samo kada se koriste najlonske cijevi.

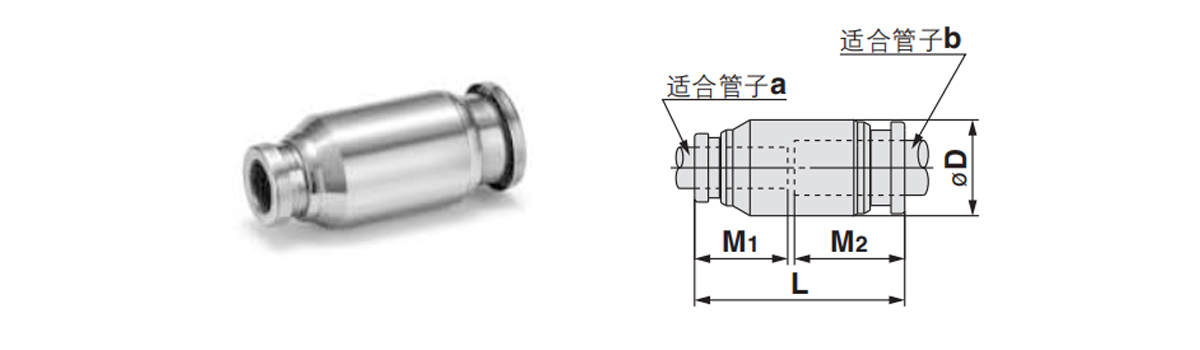

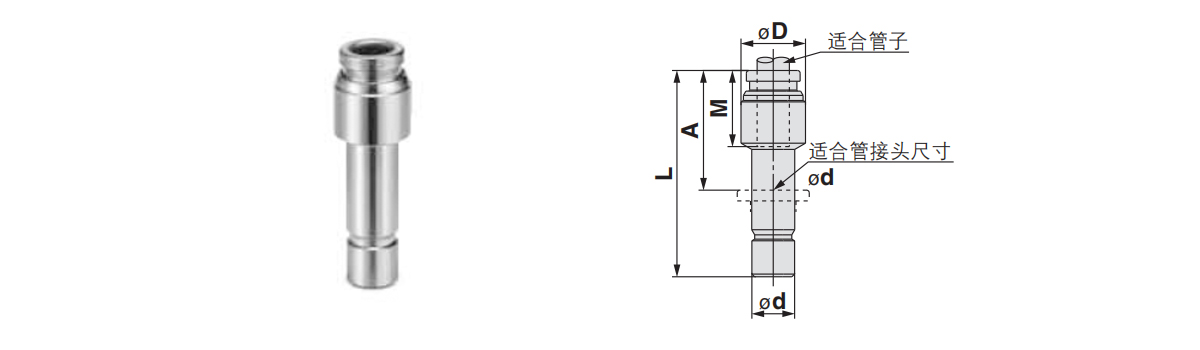

    Reducijska traka: KQB2T
    Prikladno za vanjski promjer cijevi mm Model Napomena 1)
    ØD1     		Napomena 1)
    ØD2     		L1 L L3 Q M1 M2 ØN ØO Napomena 2)
    Efektivna površina poprečnog presjeka mm²     		Kvaliteta g
    a b
    Ø3.2 Ø4 KQB2T23-04 9.1 8.3 142 14.1 21.1 4.1 12.6 12 3.2 5.6 3.8 8.5
    Ø4 Ø6 KQB2T04-06 11.4 9.1 15.6 15.7 22.8 4.4 13.6 126 3.2 5.6 7.1 11
    Ø6 Ø8 KQB2T06-08 13.7 11.4 19.1 17.7 29.5 6.4 16.1 13.6 4.2 8 16.4 20
    Ø8 Ø10 KQB2T08-10 18.B 13.7 21 21.2 32.1 7.1 17 18.1 4.2 8 38 29.8
    Ø10 Ø12 KQB2T10-12 18.7 16.6 23.6 23.1 35.7 8.1 18.6 17 4.2 8 56 41.3
    Ø12 Ø16 KQB2T12-16 24.6 18.7 26.8 26.7 39.9 9.1 20.8 18.6 4.2 8 108.5 58
    Napomena 1) ØD1, ØD2  means maximum diameter.
    Napomena 2) Indicates values when using FEP pipes.

    Utikač: KQB2R
    Prikladno za vanjski promjer cijevi mm Odgovarajuća veličina spoja cijevi od Model ØD Napomena 1) L A M Napomena 2)
    Efektivna površina poprečnog presjeka mm²     		Kvaliteta g
    Ø3.2 Ø4 KQB2R23-04 9 32.9 20.3 12 3.4 4.9
    Ø4 Ø6 KQB2R04-06 9 34.4 20.8 12.6 5.6 7
    Ø6 Ø8 KQB2R06-08 12 38.4 22.3 13.6 13.1 12.7
    Ø8 Ø10 KQB2R08-10 14 41.9 24.9 16.1 26.1 19.2
    Ø10 Ø12 KQB2R10-12 17 44.8 26.2 17 41.5 27.8
    Ø12 Ø18 KQB2R12-16 19 42.9 22.1 18.6 58.3 37.2
    Napomena 1) ØD znači najveći promjer.
    Napomena 2) Označava vrijednosti kada se koriste FEP cijevi.

    Reducirna ravna cijev: KQB2H
    Prikladno za vanjski promjer cijevi mm Model ØD Napomena 1) L M1 M2 Napomena 2)
    Efektivna površina poprečnog presjeka mm²     		Kvaliteta g
    a b
    Ø3.2 Ø4 KQB2H23-D4 9 25.6 12 12.6 3.4 6.8
    Ø4 Ø6 KQB2H04-06 12 27.2 12.6 13.6 5.6 12.1
    Ø6 Ø8 KQB2H06-08 14 30.7 13.6 16.1 13.1 17.1
    Ø8 Ø10 KQB2H08-10 17 34.1 16.1 17 26.1 27.2
    Ø10 Ø12 KQB2H10-12 19 38.6 17 18.6 41.5 34.8
    Ø12 Ø16 KQB2H12-16 24.6 40.4 18.6 20.8 58.3 57.3
    Napomena 1) ØD znači najveći promjer.
    Napomena 2) Označava vrijednosti kada se koriste FEP cijevi.

    Redukcijski cijevni priključak u obliku slova Y: KQB2U
    Prikladno za vanjski promjer cijevi mm Model Napomena 1)
    ØD     		L1 L2 P W M1 M2 ØN Ø0 Napomena 2)
    Efektivna površina poprečnog presjeka mm²     		Kvaliteta g
    a b
    Ø3.2 Ø4 KQB2U23-04 9.1 27 10.8 8.1 16.4 12 12.6 3.2 5.6 3.2 8.5
    Ø4 Ø6 KQB2U04-06 11.4 29.3 11.2 9.1 18.2 12.8 13.6 3.2 5.6 4.2 11.9
    Ø6 Ø8 KQB2U06-08 13.7 33.7 12.2 11.5 22.9 13.6 18.1 4.2 8 13.4 19.3
    Ø8 Ø10 KQB2U08-10 16.6 38.3 13.8 14.6 28.3 16.1 17 4.2 8 25.6 32
    Ø10 Ø12 KQB2U10-12 18.7 43 14 17.6 34.2 17 18.6 4.2 8 40 47.6
    Ø12 Ø16 KQB2U12-16 24.8 47.4 15.6 19.8 38.5 18.6 20.8 4.2 8 57.4 87.8
    Napomena 1) ØD znači najveći promjer.
    Napomena 2) Indicates values when using FEP pipes.

    Konektor za ravne cijevi s unutarnjim navojem montiran na ploču: KQB2E
    Prikladno za vanjski promjer cijevi mm Spojni konac
    Pe     		Model T
    (M)     		Suprotne strane šesterokuta L1 L2 Montažna rupa M Napomena 2)
    Efektivna površina poprečnog presjeka mm²     		Kvaliteta g
    zdravo H2
    Ø3.2 1/4 KQB2E23-02 M10×1 17 12 31 14.8 11 12 3.4 27.5
    Ø4 1/8 KQB2E04-01 M10×1 14 12 25.8 9.7 11 12.6 5.6 16.9
    1/4 KQB2E04-02 17 30.9 14.8 27.1
    Ø6 1/B KQB2E06-01 M14×1 17 17 24.2 6.1 15 13.6 13.1 25
    1/4 KQB2E06-02 31.6 13.5 33.2
    3/B KQB2E06-03 19 33 14.9 34.8
    Ø8 1/B KQB2E08-01 M15×1 17 19 26.3 6.9 16 16.1 26.1 28.7
    1/4 KQB2E08-02 32.4 13 34.2
    3/B KQB2E08-03 19 34 14.6 35.9
    Ø10 1/4 KQB2E10-02 M18×1 19 21 31.6 11.6 19 17 41.5 44
    3/8 KQB2E10-03 33.6 13.6 40.2
    Ø12 3/B KQB2E12-03 M20×1 21 24 34 12.8 21 18.6 58.3 52
    1/2 KQB2E12-04 24 39.6 18.4 62.5
    Ø16 3/B KQB2E18-03 M27×1 29 30 35.3 11.2 28 20.8 96 111
    1/2 KQB2E16-04 40.6 16.5 113 118.2
    Napomena: Vrijednosti označavaju one za FEP cijevi.
    Ø16 označava vrijednosti samo za najlonske cijevi.

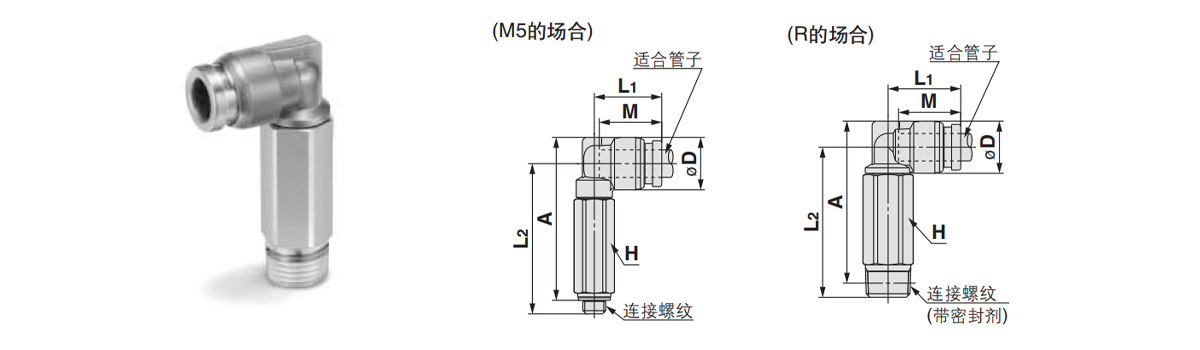

    Dugi lakat: KQB2W
    Prikladno za vanjski promjer cijevi mm Priključni navoj
    R,M     		Model H
    Heksagonalne suprotne strane     		ØD Napomena 1) L1 L A※ M Napomena 2)
    Efektivna površina poprečnog presjeka mm²     		Kvaliteta g
    Ø3.2 M5×0.B KCB2W23-M5 8 8.3 13.1 31.2 32.4 12 2.8 13.5
    1/B KCB2W23-01S 10 13.6 31.3 32.3 15.3
    1/4 KQB2W23-02S 14 35.1 34.5 34.7
    Ø4 M5×0.B KCB2W04-M5 8 9.1 13.7 31.6 33.2 12.6 3 14.1
    1/B KQB2W04-01S 10 14.4 31.7 33.1 4 16.2
    1/4 KQB2W04-028 14 35.5 35.3 35.6
    Ø6 M5×0.B KQB2WO8-N5 8 11.4 14.7 32.7 35.4 13.6 3 16
    1/B KQB2W06-01S 10 15.9 32.8 10.9 17.8
    1/4 KOB2W06-028 14 36.6 37.6 37.2
    3/B KQB2W08-03S 17 38 38.6 60.3
    Ø8 1/8 KQB2W08-01S 12 13.7 18.6 37 40.7 16.1 20.5 28.8
    1/4 KOB2W08-028 14 19.1 40.2 42.3 39.2
    3/B KQB2W08-03S 17 41.6 43.3 63.7
    Ø10 1/4 KCB2W10-02S 14 16.6 21 46.6 50.2 17 33.5 42.1
    3/B KOB2W10-03S 17 45.9 49.1 64.5
    1/2 KQB2W10-04S 22 50.1 52 123
    Ø12 1/4 KQB2W12-02S 14 18.7 22.8 47.7 52.3 18.6 47.7 46
    3/B KQB2W12-03S 17 23.8 49 53.2 58.2
    1/2 KQB2W12-04S 22 53.2 56.1 118
    Ø16 3/8 KQB2W16-03S 19 24.6 28.3 57.6 64.1 20.8 71 89.6
    1/2 KGB2W16-04S 22 27.3 61.4 66.6 100 116
    ※Referentne dimenzije nakon zavrtanja F navoja.
    Napomena 1) ØD znači najveći promjer.
    Napomena 2) Označava vrijednosti kada se koriste FEP cijevi.
    Ø18 označava vrijednosti samo kada se koriste najlonske cijevi.

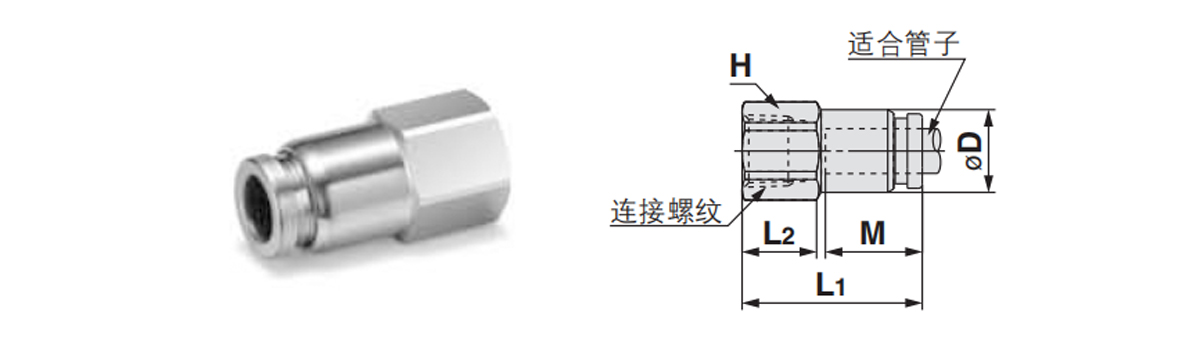

    Ravni unutarnji navoj: KQB2F
    Prikladno za vanjski promjer cijevi mm Priključni navoj
    Rc     		Model H
    （Heksagonalne suprotne strane)     		ØD Napomena 1) L1 L2 M Napomena 2)
    Efektivna površina poprečnog presjeka mm²     		Kvaliteta g
    Ø3.2 1/8 KQB2F23-01 12 8 23.3 9.8 12 3.4 9.3
    Ø4 1/8 KQB2F04-01 12 8.7 23.7 9.8 12.6 5.6 9.7
    1/4 KQB2F04-02 17 28.7 13.2 22.7
    Ø6 1/8 KQB2F06-01 12 11.1 24.2 10 13.6 13.1 11.1
    1/4 KQB2F06-02 17 28.2 13.4 24.3
    3/8 KQB2F06-03 19 30.6 14.2 25.8
    Ø8 1/8 KQB2F08-01 14 13.4 26.3 9.6 16.1 26.1 17.1
    1/4 KQB2F08-02 17 31.3 13.7 26.8
    38 KQB2F08-03 19 32.7 14.4 28.4
    Ø10 1/4 KQB2F10-02 17 16.4 31.6 13.9 17 41.5 30.3
    3/8 KQB2F10-03 19 33 14.7 32
    Ø12 1/4 KQB2F12-02 19 18.5 32.6 13.3 18.6 58.3 39.4
    38 KQB2F12-03 34 14.7 33.9
    12 KQB2F12-04 24 38.3 18.4 52.9
    Ø16 3/8 KOB2F16-03 24 24.6 35.3 13.5 20.8 81 82.8
    1/2 KQB2F16-04 40.6 18.8 113 59.9
    Napomena 1) ØD znači najveći promjer.
    Napomena 2) Označava vrijednosti kada se koriste FEP cijevi.
    Ø16 označava vrijednosti samo kada se koriste najlonske cijevi.

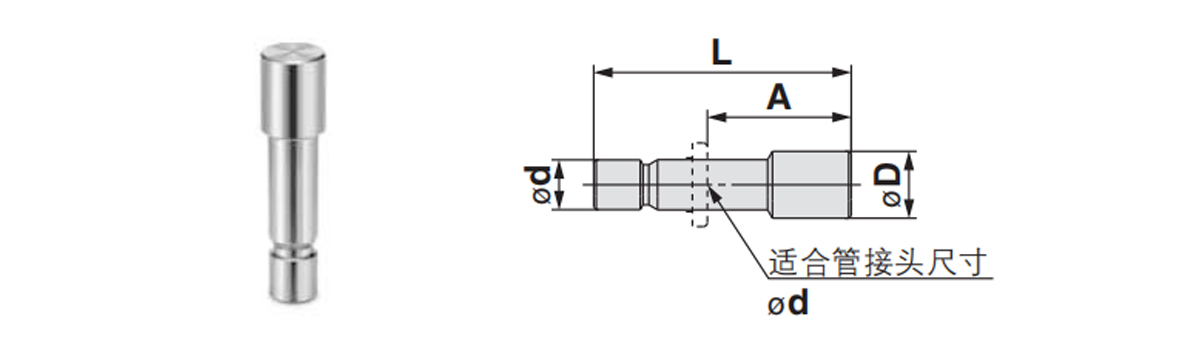

    Utikač: KQG2P
    Odgovarajuća veličina spoja cijevi od Model ØD L A Kvaliteta g
    Ø3.2 KQB2P-23 5 28.9 18.9 2.8
    Ø4 KQB2P-04 6 29.6 17 4.3
    Ø6 KQB2P-0B 8 30.8 172 9
    Ø8 KQB2P-08 10 33.7 17.6 16.3
    Ø10 KQB2P-10 12 34.6 17.6 25.4
    Ø12 KQB2P-12 14 36.5 17.9 37.8
    Ø16 KQB2P-16 18 38.8 17.8 89.2

Srodni proizvodi

Blog i vijesti

Naše najnovije vijesti i
Blog

Prikaži više

Autentična pouzdana kvaliteta prirodno se ističe.

Izbor dolazi iz povjerenja, a suradnja iz poštenja.

  • P: Koliko brzo možemo dobiti odgovor nakon što vam pošaljemo upit?

    Odgovorit ćemo vam unutar 24 sata nakon primitka upita radnim danima.

  • P: Jeste li izravni proizvođač ili trgovačko poduzeće?

    Mi smo proizvođač i imamo vlastiti međunarodni odjel prodaje. Tako da možemo proizvoditi i prodavati sve sami.

  • P: Možete li izraditi proizvode po mjeri?

    Da, možemo razviti i proizvesti proizvode prema nacrtima ili uzorcima koje daju kupci.

  • P: Kako vaša tvrtka jamči kvalitetu proizvoda?

    Prije svega, izvršit ćemo inspekciju nakon svakog procesa. Za gotove proizvode izvršit ćemo 100% inspekciju prema zahtjevima kupaca i međunarodnom standardu.

  • P: Gdje se vaši proizvodi uglavnom izvoze?

    Naši proizvodi se uglavnom izvoze u Njemačku, Sjedinjene Države, Dansku i više od desetak zemalja u Europi i Sjevernoj Americi
