Serija MY3A/3B Mehanički zglobni cilindar bez šipke Osnovni tip: Kratki tip (jastuk)/Osnovni tip: standardni tip (zračni jastuk) Dobavljači

Dom / Proizvodi / Zračni cilindar / Cilindar bez poluge / Serija MY3A/3B Mehanički zglobni cilindar bez šipke Osnovni tip: Kratki tip (jastuk)/Osnovni tip: standardni tip (zračni jastuk)

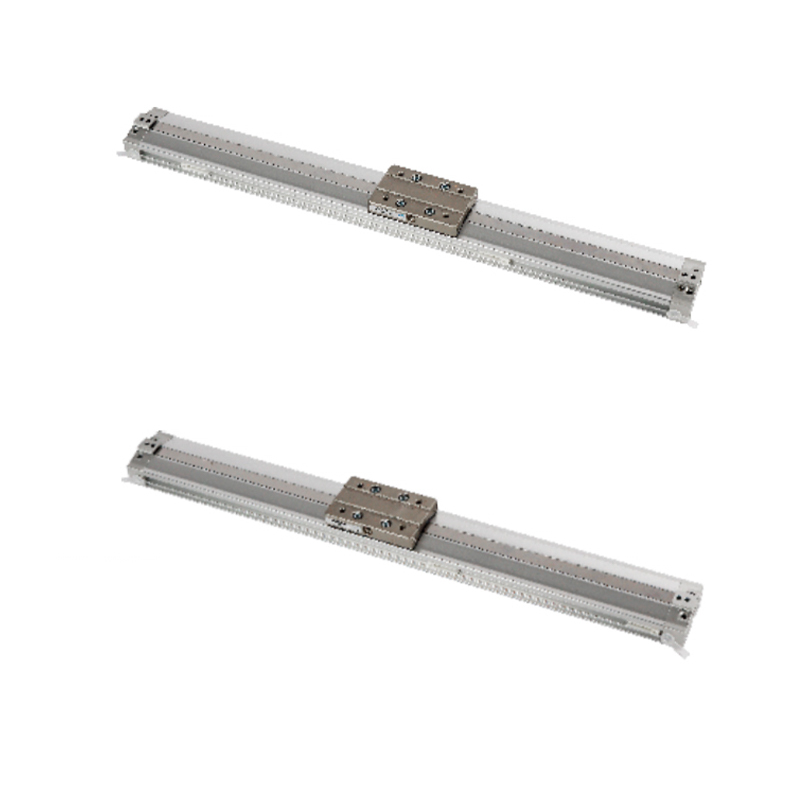

Serija MY3A/3B Mehanički zglobni cilindar bez šipke Osnovni tip: Kratki tip (jastuk)/Osnovni tip: standardni tip (zračni jastuk)
  • Serija MY3A/3B Mehanički zglobni cilindar bez šipke Osnovni tip: Kratki tip (jastuk)/Osnovni tip: standardni tip (zračni jastuk)
Cilindar bez poluge

Serija MY3A/3B Mehanički zglobni cilindar bez šipke Osnovni tip: Kratki tip (jastuk)/Osnovni tip: standardni tip (zračni jastuk)

Serija MY3A/3B Mehanički zglobni cilindar bez šipke Osnovni tip je kompaktni linearni pogonski element koji koristi unutarnju mehaničku spojku za prijenos snage. Njegov dizajn jezgre eliminira produženu klipnjaču tradicionalnog cilindra i prenosi silu gibanja na vanjsku teretnu platformu kroz unutarnji klizač.

▸Integrirane vodilice - Tijelo cilindra izravno integrira linearnu strukturu vodilice visoke krutosti kako bi se osiguralo precizno vođenje i podrška za vanjsku teretnu platformu.

▸Koncentrirana nosivost - Zahvaljujući integriranom dizajnu vodilice, vanjska teretna platforma ima mogućnost izravnog podnošenja koncentriranog opterećenja bez potrebe za dodatnim mehanizmima za vođenje.

▸Mehanički spojni prijenos - Unutarnji klip i vanjska teretna platforma postižu beskontaktni prijenos snage kroz strukturu mehaničke mreže, izbjegavajući ograničenje magnetske sile tradicionalnih cilindara magnetske spojke.

▸Udar i zaštita - Dostupne su različite specifikacije hoda, a ugrađene brtve za struganje standardno su konfigurirane da zadovolje zahtjeve pouzdanosti općih industrijskih okruženja.

E-pošta: manager@cktworld.com
Preuzmi
PREV:Nema prethodnog članka
SLJEDEĆI:Serija MY2H/HT Mehanički zglobni cilindar bez šipke Linearna vrsta vodilice (1 os)/Linearna vodilica (2 osi)

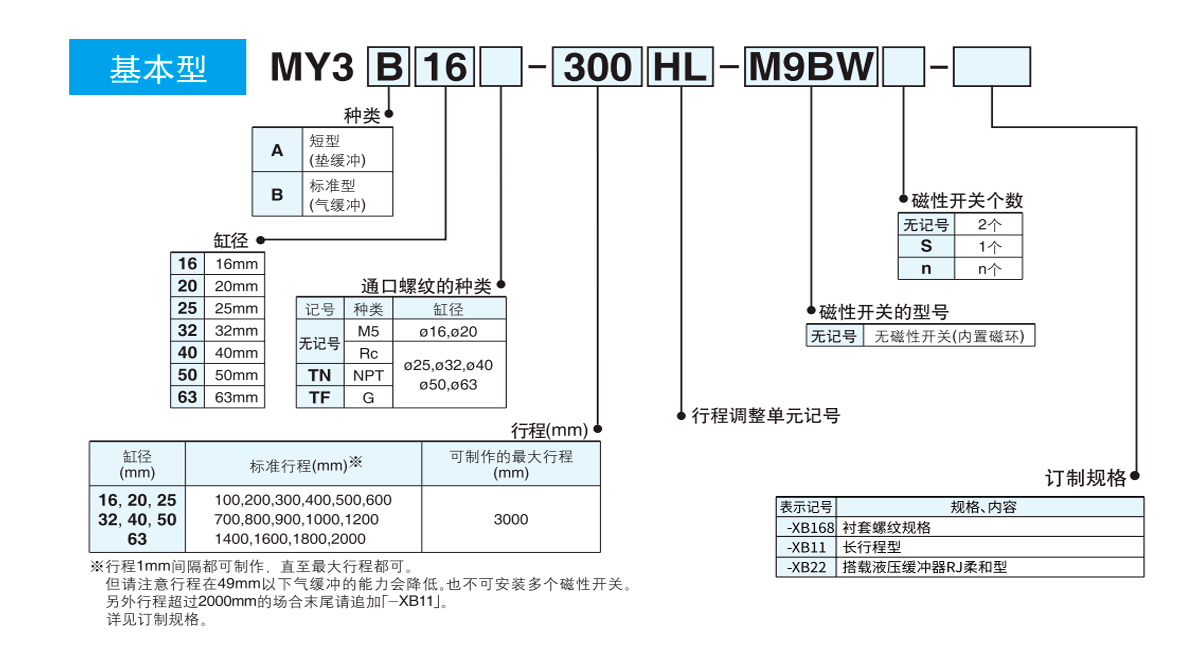

  • Promjer cilindra (mm) 1,620 2,532 40 5,063
    Korištena tekućina zrak
    Način rada Dvostruko djelovanje
    Raspon radnog tlaka 0,15 ~ 0,8 MPa
    Tlak ispitivanja tlaka 1,2 MPa
    Temperatura okoline i temperatura tekućine 5 ~ 60 ℃
    Spremanje u međuspremnik Jastučići (MY3A)/zračni jastuk (MY3B)
    Podmazivanje Nemoj (ne daj ulje)
    Tolerancija duljine hoda Ispod 1000 mm 1,8, 1001 mm do 2,8
    Promjer priključka cijevi (Rc, NPT, G) M5×0,8 1/8 1/4 3/8

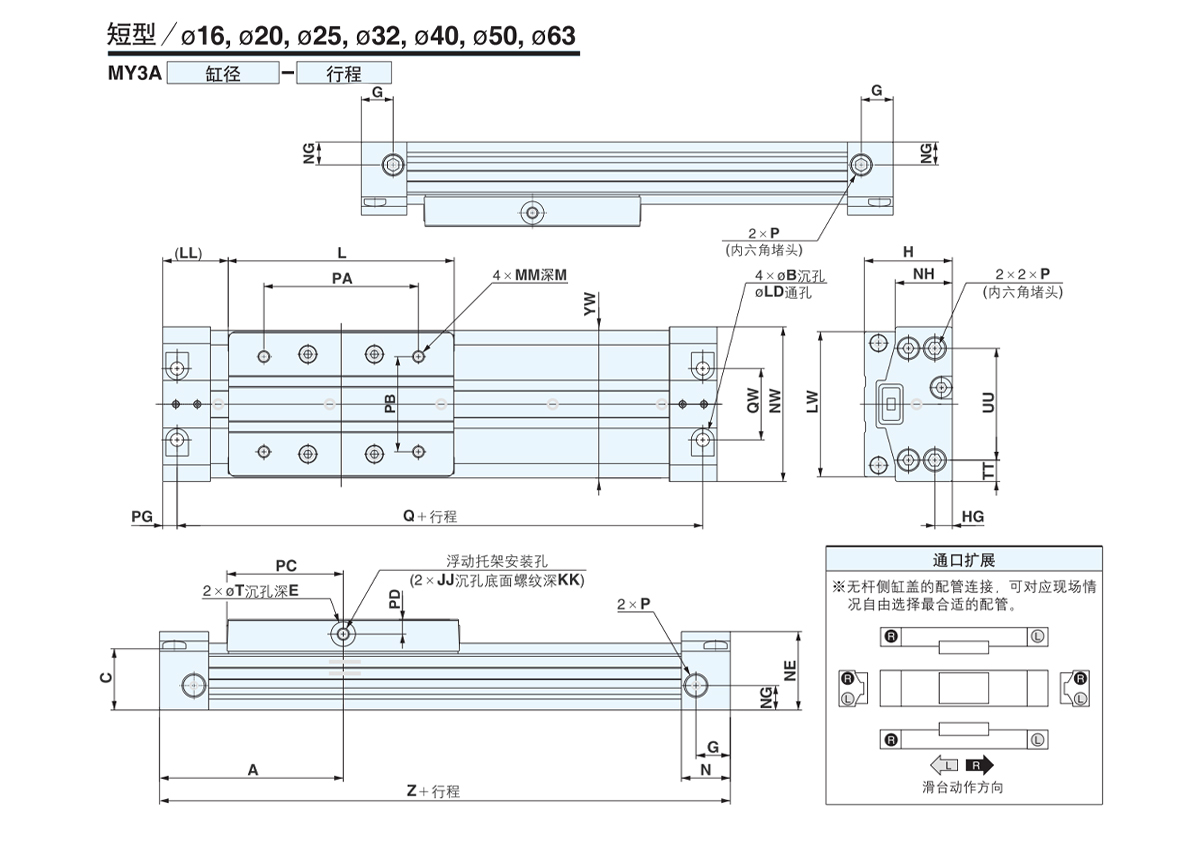

  • Model A B C E G H HG JJ KK L LD LL LW M MM N
    MY3A16 55 6 18 2 9.5 27 5 M4×0,7 5 65 3.5 22.5 41 6 M4×0,7 13.5
    MY3A20 64 7.5 22 2 9.5 32 6.5 M4×0,7 8.5 80 4.5 24 51 6 M4×0,7 15.5
    MY3A25 75 9.5 25 2 14 37 7.4 M5×0,8 7.5 95 5.5 27.5 61 8 M5×0,8 20
    MY3A32 96.5 11 32.5 2 14 45 9 M5×0,8 7.5 128 6.6 32.5 76 8 M5×0,8 22.5
    MY3A40 120 14 38 2 18 54 12 M6×1 12 160 8.6 40 90 12 M6×1 27
    MY3A50 137 14 49 3 16 67 14 M6×1 15.5 190 9 42 112 12 M6×1 27
    MY3A63 160 17 60 3 20.5 84 16.5 M8×1,25 22 220 11 50 134 16 M8×1,25 31
    Model NE NG NH NW P PA PB PC PD PG Q QW T TT UU YW Z
    MY3A16 22.5 8 17.2 43 M5×0,8 44 26 32.5 4 4 102 19 7 6.5 30 42 110
    MY3A20 27.5 10 20.8 53 M5×0,8 54 30 40 5 4.5 119 23 8 9 35 52 128
    MY3A25 32 10 24 65 Rc, NPT, G1/8 64 40 47.5 6 6 138 30 10 9 47 62 150
    MY3A32 39 14 31 79 Rc, NPT, G1/8 92 44 64 6 7 179 33 10 13.5 52 77 193
    MY3A40 46 15 37 94 Rc, NPT, G1/4 112 60 80 7.5 8.5 223 40 14 14 66 92 240
    MY3A50 58 25 47.5 116 Rc, NPT, G3/8 142 66 95 8.5 8.5 257 44 15 21 74 114 274
    MY3A63 70 29 58 139 Rc, NPT, G3/8 162 84 110 10 10 300 64 16 20 99 136 320

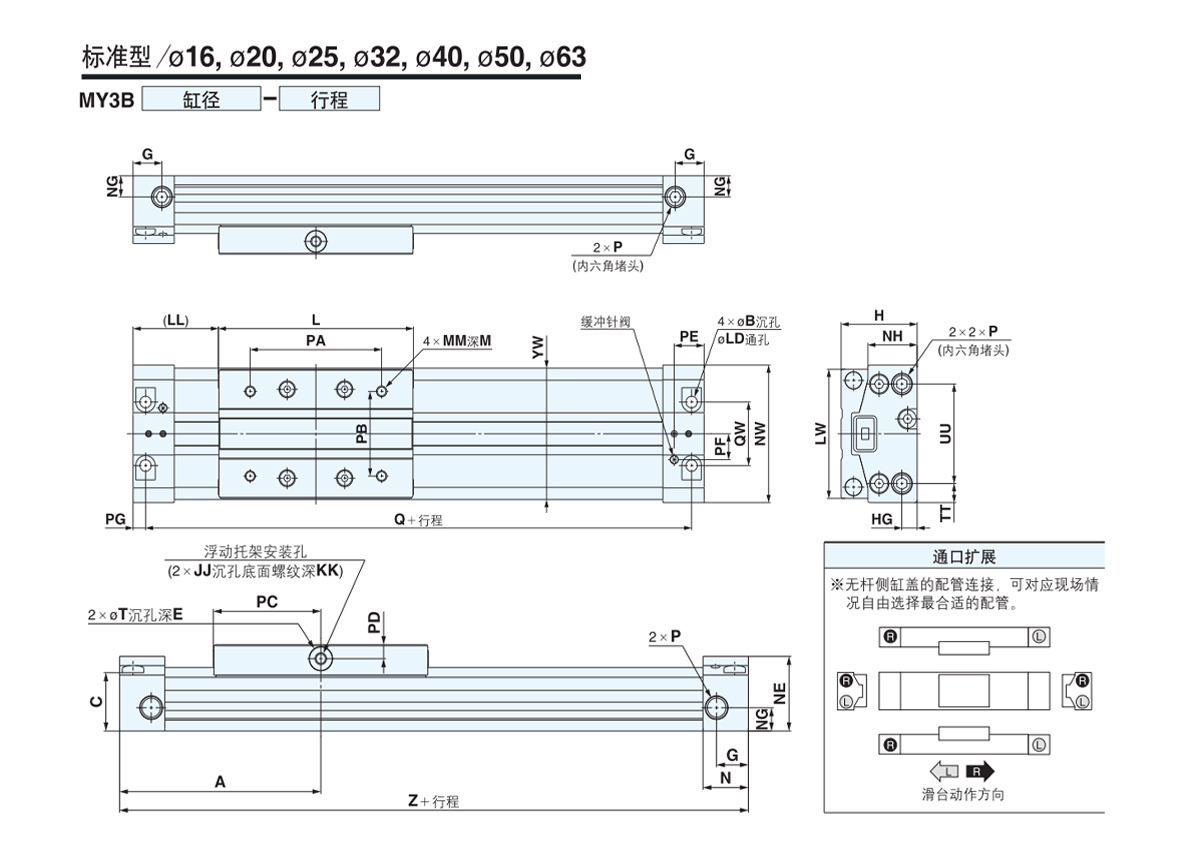

    Model A B C E G H HG JJ KK L LD LL LW M MM 1
    N
    MY3B16 61 6 18 2 9.5 27 5 M4×0,7 5 65 3.5 28.5 41 6 M4×0,7 13.5
    MY3B20 74 7.5 22 2 9.5 32 6.5 M4×0,7 8.5 80 4.5 34 51 6 M4×0,7 15.5
    MY3B25 89 9.5 25 2 14 37 7.4 M5×0,8 7.5 95 5.5 41.5 61 8 M5×0,8 20
    MY3B32 112.5 11 32.5 2 14 45 9 M5×0,8 7.5 128 6.6 48.5 76 8 M5×0,8 22.5
    MY3B40 138 14 38 2 18 54 12 M6×1 12 160 8.6 58 90 12 M6×1 27
    MY3B50 155 14 49 3 16 67 14 M6×1 15.5 190 9 60 112 12 M6×1 27
    MY3B63 178 17 60 3 20.5 84 16.5 M8×1,25 22 220 11 68 134 16 M8×1,25 31
    Model NE NG NH NW P PA PB PC PD PE PF PG Q QW T TT UU YW Z
    MY3B16 22.5 8 17.2 43 M5×0,8 44 26 32.5 4 9.7 8.5 4 114 19 7 6.5 30 42 122
    MY3B20 27.5 10 20.8 53 M5×0,8 54 30 40 5 11.2 10 4.5 139 23 8 9 35 52 148
    MY3B25 32 10 24 65 Rc, NPT, G1/8 64 40 47.5 6 14.5 12.2 6 166 30 10 9 47 62 178
    MY3B32 39 14 31 79 Rc, NPT, G1/8 92 44 64 6 16 15 7 211 33 10 13.5 52 77 225
    MY3B40 46 15 37 94 Rc, NPT, G1/4 112 60 80 7.5 19.5 16.5 8.5 259 40 14 14 66 92 276
    MY3B50 58 25 47.5 116 Rc, NPT, G3/8 142 66 95 8.5 20.5 20 8.5 293 44 15 21 74 114 310
    MY3B63 70 29 58 139 Rc, NPT, G3/8 162 84 110 10 23.5 27.5 10 336 64 16 20 99 136 356

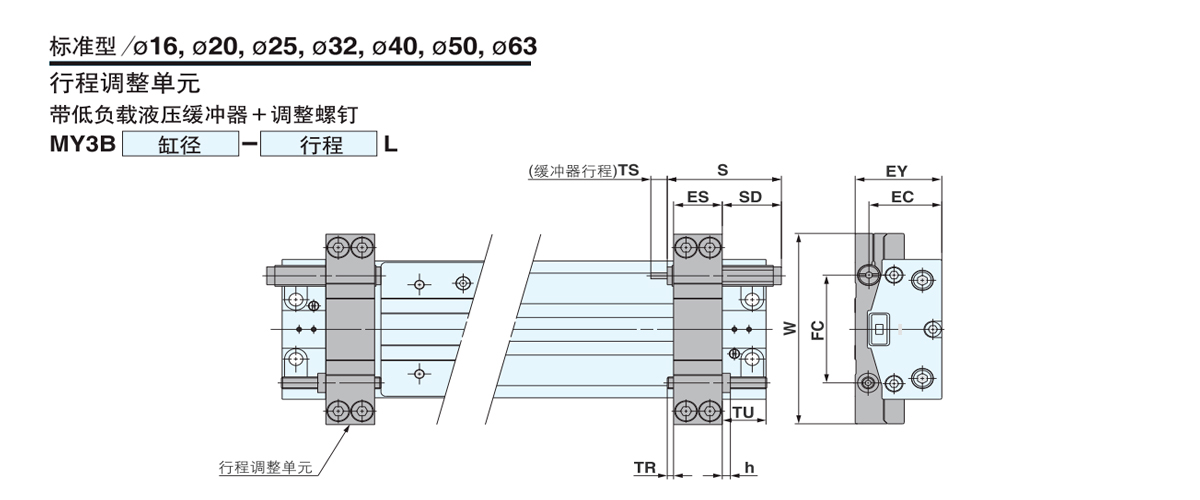

    Prikladno za cilindre ES EC EY FC h S SD TS TR TU W Model hidrauličkog odbojnika
    MY3B16 14.1 21.5 26.5 34.5 2.4 40.8 25.8 6 0.9 25 62 RB0806
    MY3B20 14.1 26.5 31.5 41 2.4 40.8 22.3 6 4.4 21.5 72 RB0806
    MY3B25 20.1 29.8 36.5 51.5 3.6 46.7 25.2 7 1.4 28.5 90 RB1007
    MY3B32 20.1 37.5 44.5 60 3.6 46.7 20.7 7 5.9 24 105 RB1007
    MY3B40 30.1 45 53.5 72.5 5 67.3 36.3 12 0.9 39 128 RB1412
    MY3B50 30.1 56.5 66.5 88 5 67.3 34.3 12 2.9 37 150 RB1412
    MY3B63 36.1 70.5 83.5 108 6 73.2 36.2 15 0.9 43 178 RB2015

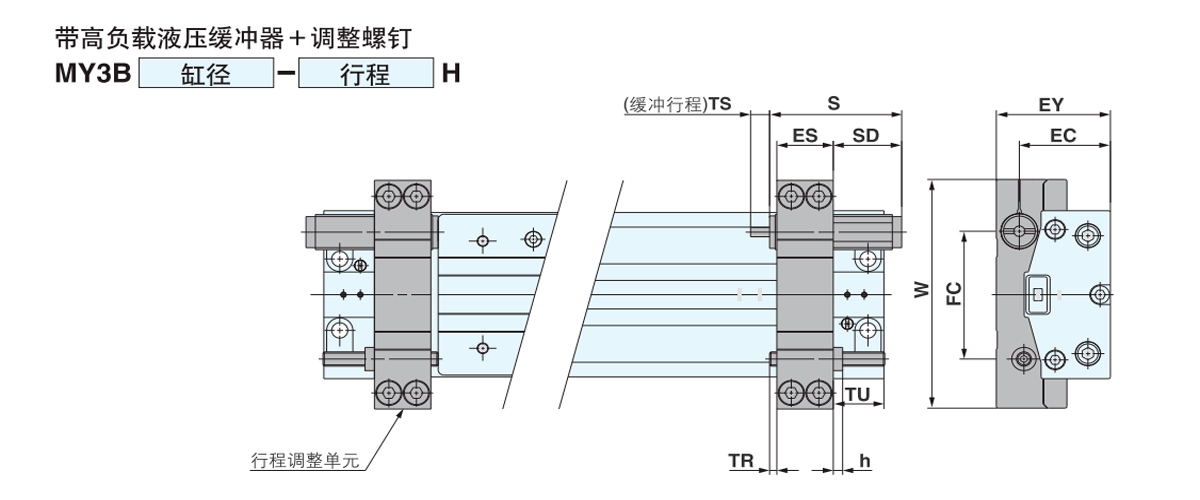

    Prikladno za cilindre ES EC EY FC h S SD TS TR TU W Model hidrauličkog odbojnika
    MY3B16 14.1 23 29.5 34.5 2.4 46.7 31.7 7 0.9 25 62 RB1007
    MY3B20 14.1 27.5 34 41 2.4 46.7 28.2 7 4.4 21.5 72 RB1007
    MY3B25 20.1 31.8 41 52.2 3.6 67.3 45.8 12 1.4 28.5 90 RB1412
    MY3B32 20.1 39.5 49 60.5 3.6 67.3 41.3 12 5.9 24 105 RB1412
    MY3B40 30.1 48 60.5 73.5 5 73.2 42.2 15 0.9 39 128 RB2015
    MY3B50 30.1 58.5 71 88.5 5 73.2 40.2 15 2.9 37 150 RB2015
    MY3B63 36.1 74.5 91 108 6 99 62 25 0.9 43 178 RB2725

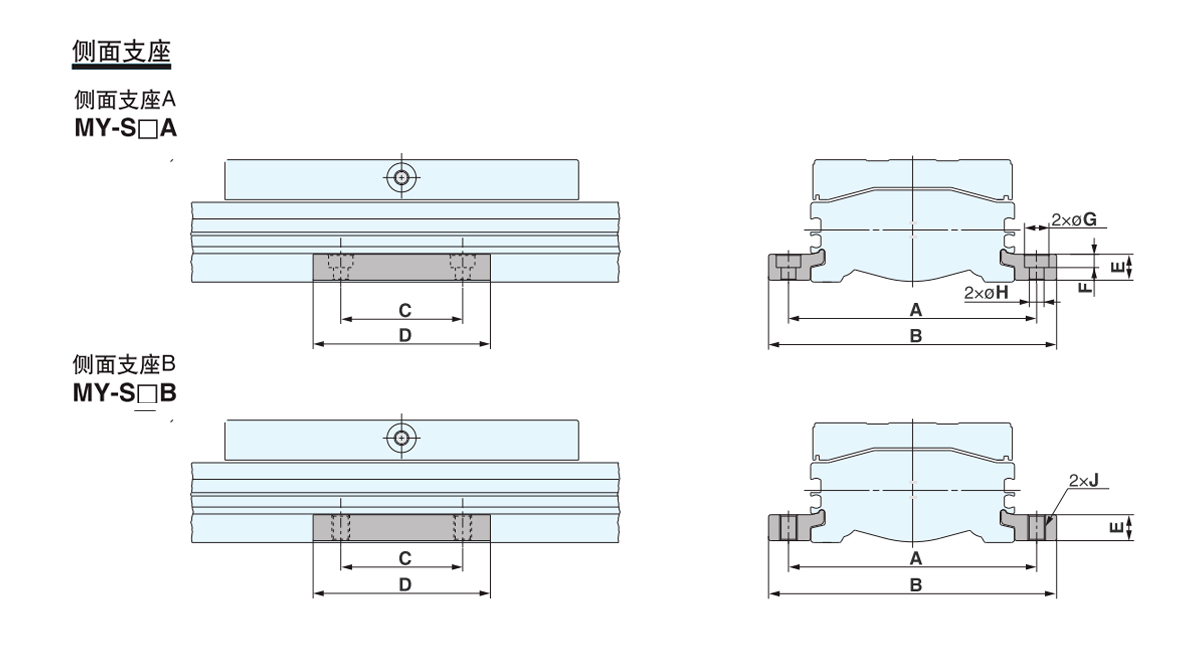

    Model Prikladno za cilindre A B C D E F G H J
    MY-S16 MY3A16 ·MY3B16 53 63.6 15 26 4.9 3 6.5 3.4 M4×0,7
    MY-S20 MY3A20 ·MY3B20 65 77.6 25 38 6.4 4 8 4.5 M5×0,8
    MY-S25B MY3A25 ·MY3B25 77 91 35 50 8 5 9.5 5.5 M6×1
    MY-S32B MY3A32 ·MY3B32 97 115 45 64 11.7 6 11 6.6 M8×1,25
    MY3A40 ·MY3B40 112 130
    MY-S50B MY3A50 ·MY3B50 138 160 55 80 14.8 8.5 14 9 M10×1,5
    MY3A63 ·MY3B63 160 182
    Napomena: bočni nosači se isporučuju u paru (lijevi i desni).
