Cilindar bez poluge

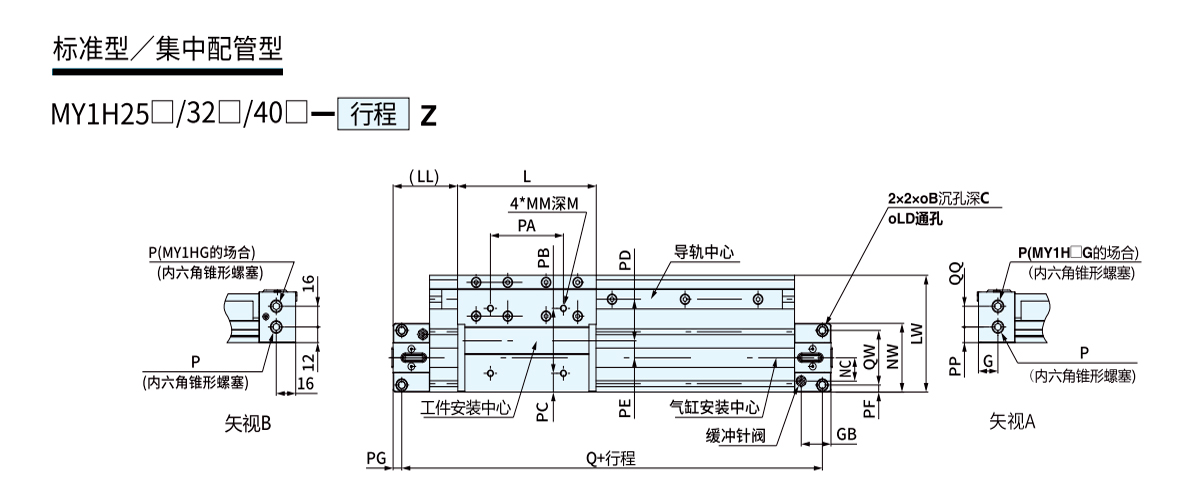

Serija MY1H mehanički spojeni cilindar bez poluge (vrsta linearne vodilice)
Mehanički zglobni cilindar bez šipke serije MY1H je cilindar bez šipke koji koristi mehaničke spojeve za postizanje prijenosa gibanja, a posebno je integriran s strukturom linearne vodilice. Fokusiran je na pružanje kompaktnog, pouzdanog i preciznog linearnog pogonskog rješenja za uobičajene aplikacije pick-and-place u sustavima automatizacije.
● Vrsta osnovne pokretačke sile: Njegova srž leži u jedinstvenoj mehaničkoj zglobnoj strukturi, koja pametno prenosi linearno gibanje klipa izravno na vanjski klizni teret kroz unutarnji mehanizam, bez potrebe za produžetkom klipnjače tradicionalnog cilindra, i ostvaruje kompaktnu integraciju tijela cilindra i kretanja tereta.
● Kamen temeljac preciznog vodiča: Za razliku od konvencionalnih modela, ova serija ima ugrađen linearni sustav vodilice visoke krutosti. Ovo pruža potporu i vođenje za klizač tereta koji daleko premašuje sposobnost vođenja samog cilindra, značajno poboljšava glatkoću kretanja i donosi veću ponovljivost, što je prikladno za prilike pozicioniranja s umjerenim zahtjevima za preciznošću.
● Tipično pozicioniranje aplikacije: Dizajnirana nosivost i raspon putovanja ove serije čine je vrlo prikladnom za česte operacije skupljanja, prijenosa i postavljanja malih i srednjih izradaka umjerene težine na automatiziranim proizvodnim linijama. Posebno je prikladan za scenarije gdje je raspon veličine obratka u tipičnim malim i srednjim specifikacijama (na primjer, promjer je na razini desetaka milimetara).
● Prednost učinkovitosti prostora: Budući da je prednji i stražnji prostor potreban za izvlačenje i uvlačenje klipnjače eliminiran, u kombinaciji s integriranim dizajnom vodilice, ukupna struktura je vrlo kompaktna, što je posebno pogodno za uštedu dragocjenog prostora za aksijalnu ugradnju u prostorno ograničenom rasporedu opreme.
● Razmatranja pouzdanosti: Dizajn mehaničke spojke obično znači manje zahtjeva za kliznu brtvu (u usporedbi s magnetskom spojkom), što može poboljšati radni vijek i smanjiti ovisnost o održavanju do određene mjere, a rad je pouzdaniji.
