CY3B/CY3R serije magnetski spojeni cilindar bez poluge osnovni tip/tip izravne montaže Dobavljači

Dom / Proizvodi / Zračni cilindar / Cilindar bez poluge / CY3B/CY3R serije magnetski spojeni cilindar bez poluge osnovni tip/tip izravne montaže

CY3B/CY3R serije magnetski spojeni cilindar bez poluge osnovni tip/tip izravne montaže CY3B/CY3R serije magnetski spojeni cilindar bez poluge osnovni tip/tip izravne montaže CY3B/CY3R serije magnetski spojeni cilindar bez poluge osnovni tip/tip izravne montaže
  • CY3B/CY3R serije magnetski spojeni cilindar bez poluge osnovni tip/tip izravne montaže
  • CY3B/CY3R serije magnetski spojeni cilindar bez poluge osnovni tip/tip izravne montaže
  • CY3B/CY3R serije magnetski spojeni cilindar bez poluge osnovni tip/tip izravne montaže
Cilindar bez poluge

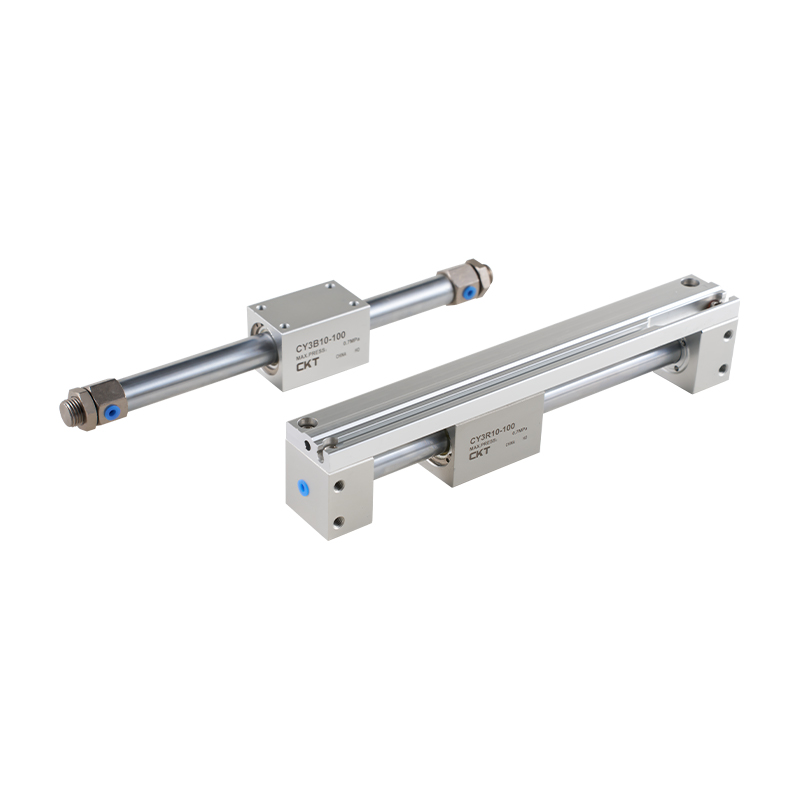

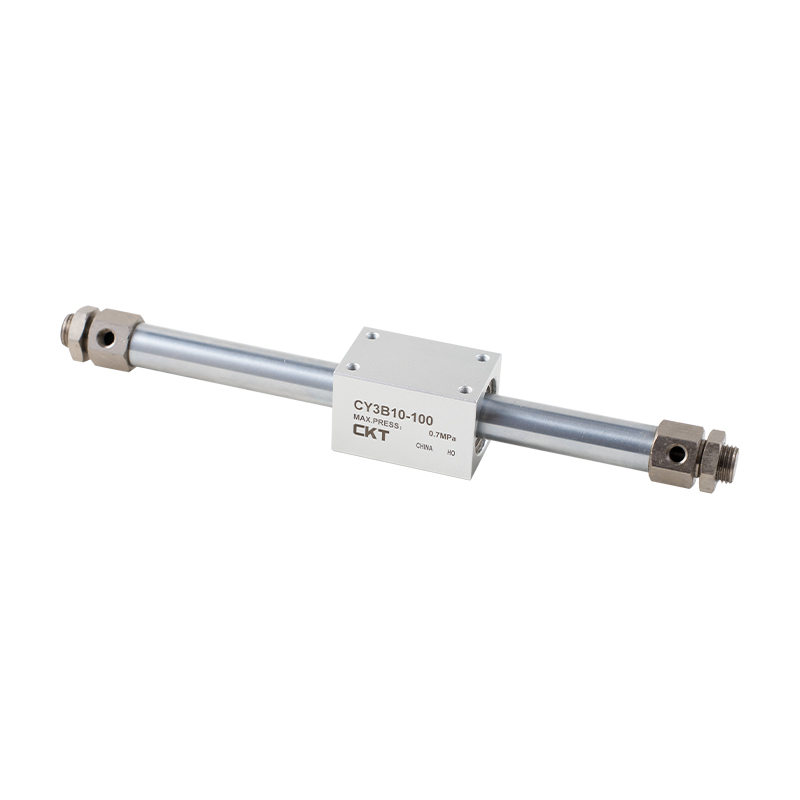

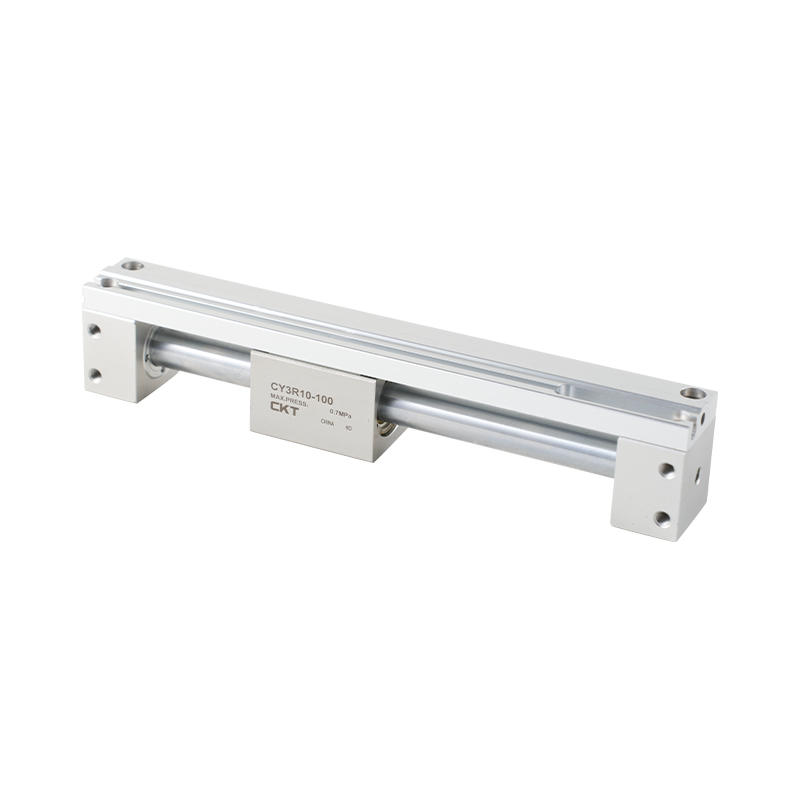

CY3B/CY3R serije magnetski spojeni cilindar bez poluge osnovni tip/tip izravne montaže

Promijenjen je oblik glavnog tijela i poklopca glave, a usvojena je i magnetska veza kako bi se smanjila masa. Prsten za zadržavanje podmazivanja na klipu može kontinuirano stvarati film za podmazivanje i poboljšati podmazivanje.

E-pošta: manager@cktworld.com
Preuzmi
PREV:Serija MY1B Mehanički zglobni cilindar bez poluge (osnovni tip)
SLJEDEĆI:CY1L serije magnetski spojeni cilindar bez šipke (tip kugličnog ležaja)
  • Standard specifications
    Cylinder diameter (mm) 15 20 25 32 40
    Fluid used Air (without oil)
    Maximum operating pressure MPa 0.7
    Minimum operating pressure MPa 0.16 0.15 0.14 0.12
    Ambient and fluid temperature -10 to 60°C (but not frozen)
    Brzina klipa mm/s CY3B:50~400;CY3R:50~500
    Spremanje u međuspremnik Cushioning pads at both ends
    Stroke length tolerance mm 0~250 1°,251~1000 14,1001~ 1.8
    Magnetic holding force   N 137 231 363 588 922
    Spajanje cjevovoda M5×0,8 Rc/8 ·NPT18 ·G/₈

  • Broj dijela Prikladno za promjer cilindra (mm) d H B C
    SNJ-016B 15 M10×1,0 4 14 16.2
    SN-020B 20 M20×1,5 8 26 30
    SN-032B 2532 M26×1,5 8 32 37
    SN-040B 40 M32×2,0 10 41 47.3

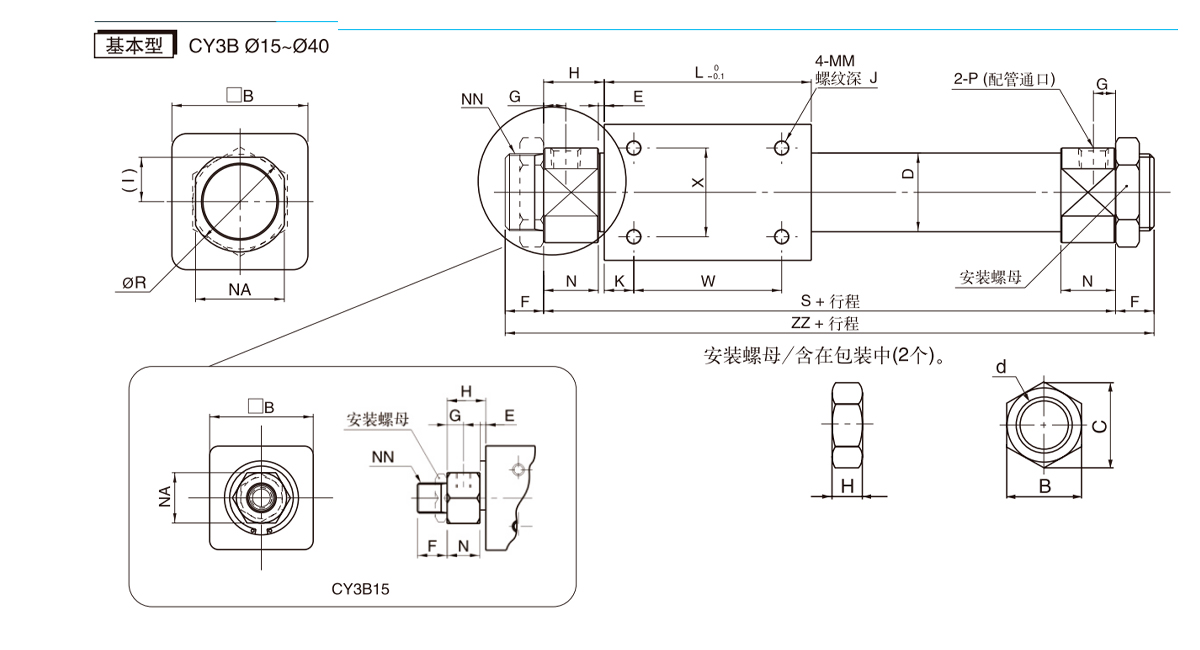

    Model B D E F G H I J K L MM N NA NN R S W X ZZ
    CY3B15 35 16.6 3 10 5.5 13 - 6 11 57 M4×0,7 11 17 M10×1 - 83 35 19 103
    CY3B20 36 21.6 2 13 7.5 20 12 6 8 66 M4×0,7 18 24 M20×1,5 28 106 50 25 132
    CY3B25 46 26.4 2 13 7.5 20.5 15 8 10 70 M5×0,8 18.5 30 M26×1,5 34 111 50 30 137
    CY3B32 60 33.6 2 16 8 22 18 8 15 80 M6×1 20 36 M26×1,5 40 124 50 40 156
    CY3B40 70 41.6 3 16 11 29 23 10 16 92 M6×1 26 46 M32×2 50 150 60 40 182

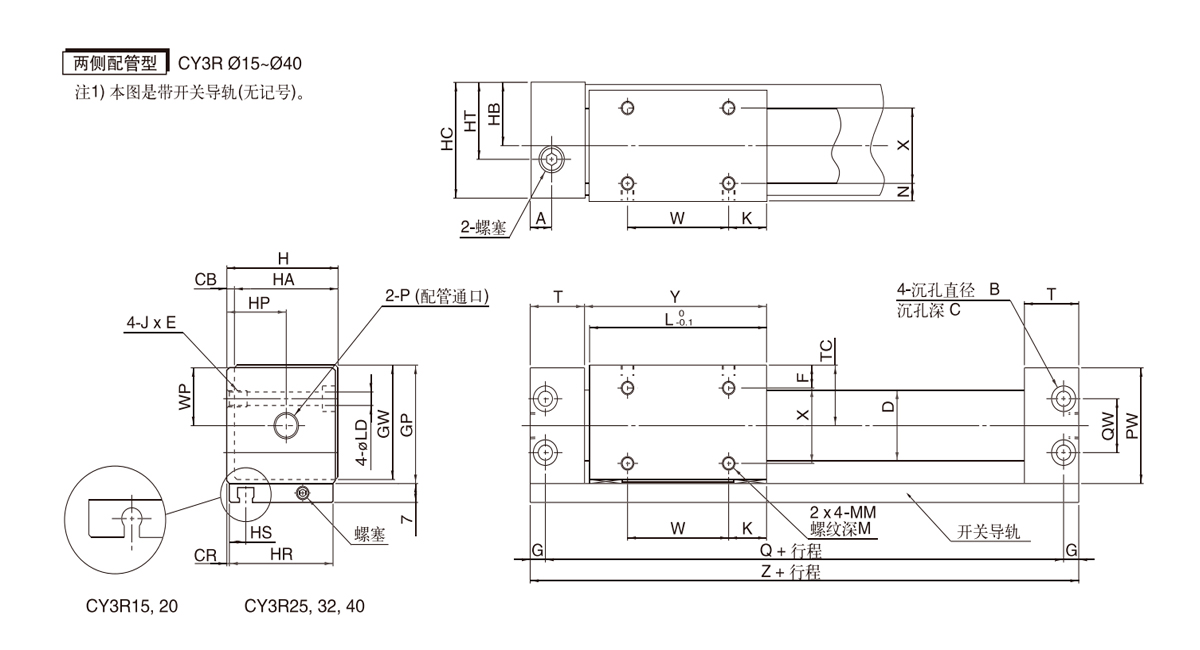

    Model A B C CB CR D F G liječnik opće prakse GW H HA HB HC HP HR HS HT JxE K
    CY3R15 10.5 8 4.2 2 0.5 16.6 8 5 33 31.5 32 30 17 31 17 30 8.5 17 M5×0,8x7 14
    CY3R20 9 9.5 5.2 3 1 21.6 9 6 39 37.5 39 36 21 38 24 36 7.5 24 M6×1x8 11
    CY3R25 8.5 9.5 5.2 3 1 26.4 8.5 6 44 42.5 44 41 23.5 43 23.5 41 6.5 23.5 M6×1x8 15
    CY3R32 10.5 11 6.5 3 1.5 33.6 10.5 7 55 53.5 55 52 29 54 29 51 7 29 M8×1,25×10 13
    CY3R40 10 11 6.5 5 2 41.6 13 7 65 63.5 67 62 36 66 36 62 8 36 M8×1,25×10 15

    Model L LD M MM N PW Q QW T TC W WP X Y Z
    CY3R15 53 4.3 5 M4×0,7 6 32 84 18 19 17 25 16 18 54.5 94
    CY3R20 62 5.6 5 M4×0,7 7 38 95 17 20.5 20 40 19 22 64 107
    CY3R25 70 5.6 6 M5×0,8 6.5 43 105 20 21.5 22.5 40 21.5 28 72 117
    CY3R32 76 7 7 M6×1 8.5 54 116 26 24 28 50 27 35 79 130
    CY3R40 90 7 8 M6×1 11 64 134 34 26 33 60 32 40 93 148

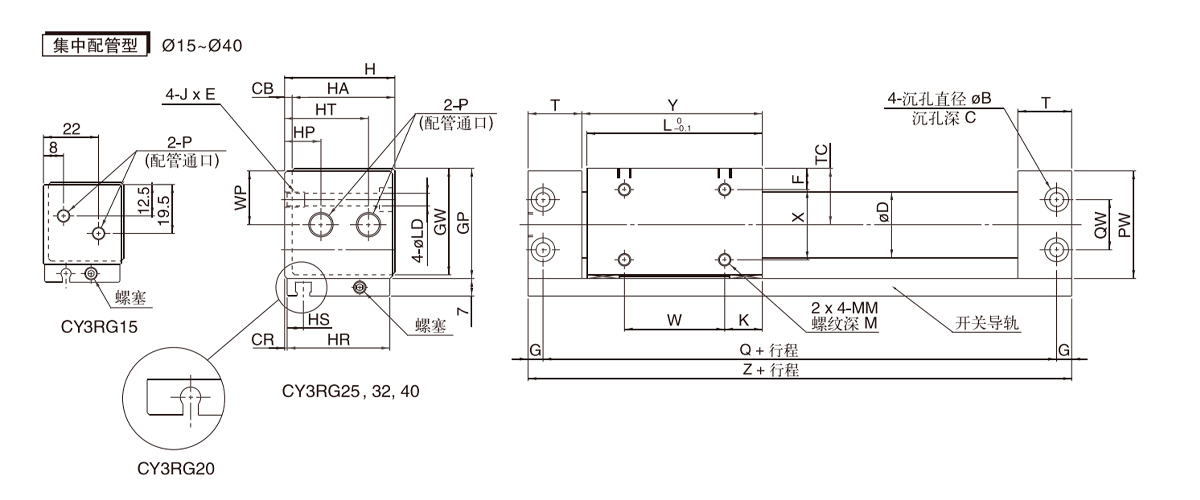

    Model HP HT
    CY3RG15 - -
    CY3RG20 11 28
    CY3RG25 14.5 33.5
    CY3RG32 20 41
    CY3RG40 25 50
    ※Dimenzije koje nisu navedene iste su kao one za vrstu cijevi s obje strane.
