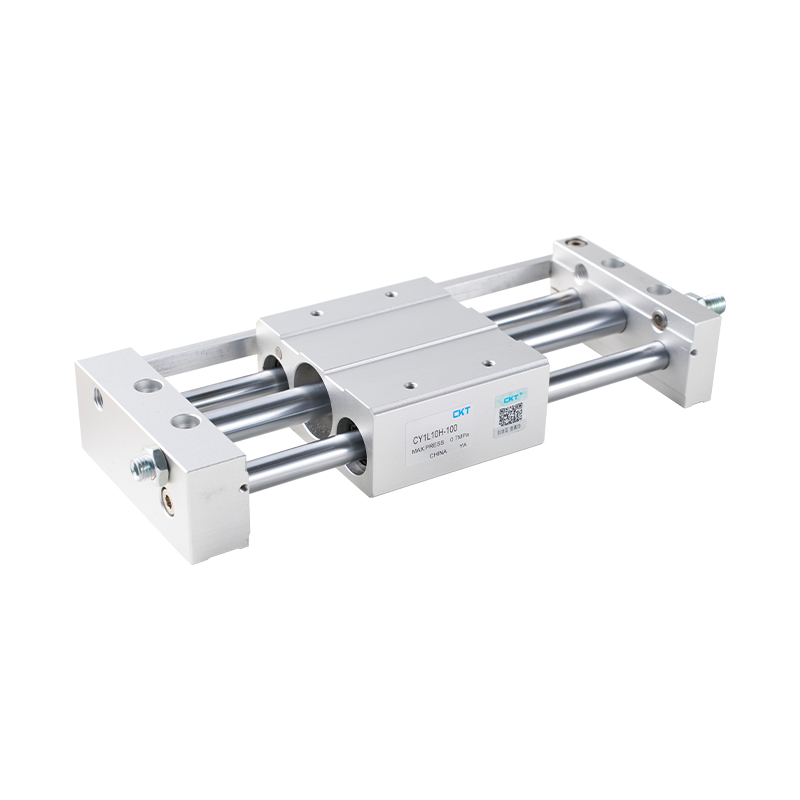

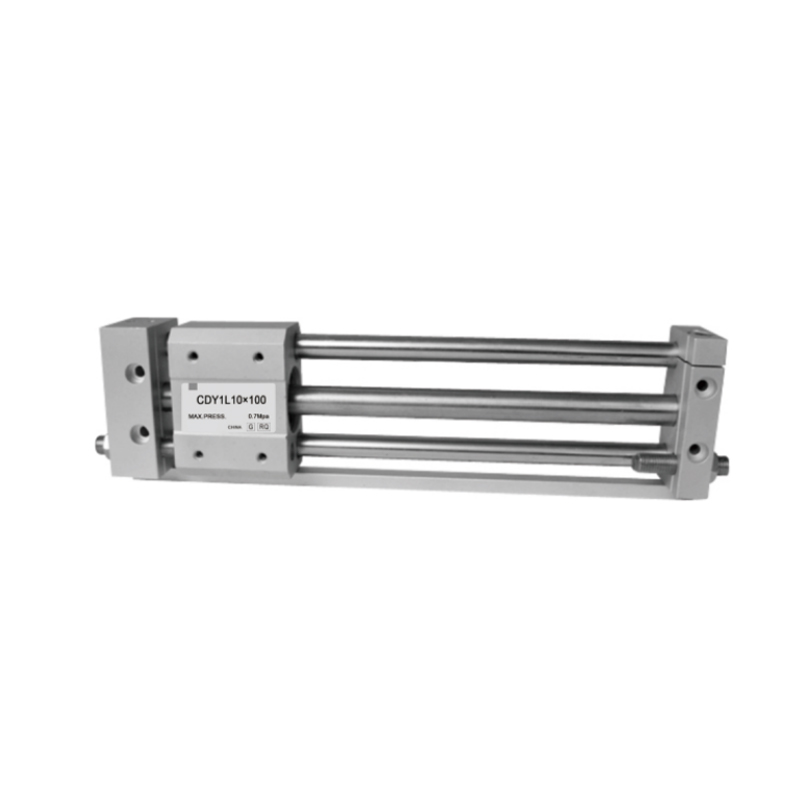

CY1L serije magnetski spojeni cilindar bez šipke (tip kugličnog ležaja)

Magnetski spojeni cilindar bez poluge serije CY1L (tip s kugličnim ležajem) linearni je pogonski element koji štedi prostor i koristi princip magnetske spojke za postizanje beskontaktnog prijenosa snage između klipa i vanjskog klizača.

•Način osnovne pokretačke sile: Jezgra leži u spojnici i vezi između ugrađenog klipa i vanjskog klizača opterećenja kroz magnetsko polje. Kada se klip unutar cilindra pomiče pod djelovanjem tlaka zraka, klizač izvan cilindra može se pokretati kako bi se postiglo sinkrono linearno gibanje djelovanjem jakog magnetskog polja bez fizičkog prodiranja u cilindar.

• Ekstremna ušteda prostora: Budući da je struktura klipnjače tradicionalnog cilindra izostavljena, duljina ugradnje ove serije cilindara značajno je skraćena pod istim hodom, što je posebno prikladno za automatske prilike s ograničenim prostorom za ugradnju ili zahtijevaju dugi hod i kompaktni raspored.

• Prednost unutarnjeg brtvljenja: Metoda prijenosa snage magnetske spojke čini nepotrebnim da klipnjača izlazi iz tijela cilindra, temeljno eliminirajući rizik od curenja na dinamičkoj brtvi klipnjače tradicionalnog cilindra sa klipnjačom i poboljšavajući pouzdanost brtvljenja unutar cilindra.

•Prilagodljive karakteristike opterećenja: Dizajn s kugličnim ležajem znači da njegov vanjski klizač ima optimiziranu strukturu vodilice s kugličnim ležajem. Ova je konfiguracija osmišljena kako bi pružila glatku trajektoriju kretanja s niskim trenjem, povećala sposobnost podnošenja bočnog momenta, poboljšala stabilnost i točnost vođenja klizača tijekom kretanja i omogućila mu bolju prilagodbu zahtjevima primjene pod različitim uvjetima opterećenja.

• Univerzalnost primjene: Sa svojom uštedom prostora, bez opasnosti od curenja i dobrom prilagodljivošću opterećenju, ova serija cilindara naširoko se koristi u raznim stanicama koje zahtijevaju linearno recipročno gibanje u automatiziranim proizvodnim linijama, posebno u rukovanju materijalom, prijenosu i pozicioniranju s dugim hodovima i kompaktnim prostorom za ugradnju.
