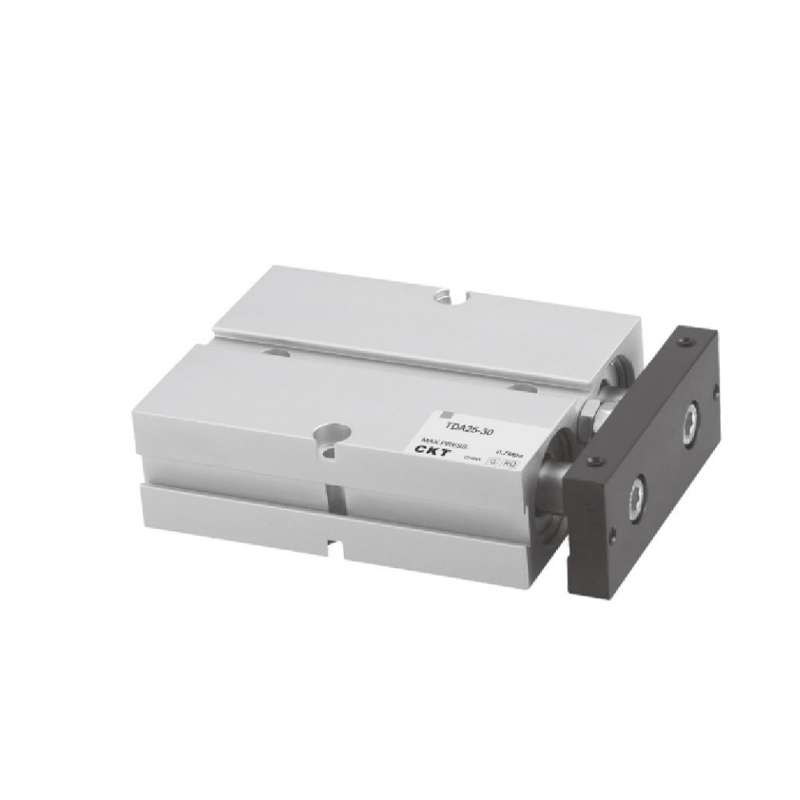

Dvostruki cilindar serije TDA/TN (Ø10~Ø32)
  • Dvostruki cilindar serije TDA/TN (Ø10~Ø32)
Višeosni cilindar

Dvostruki cilindar serije TDA/TN (Ø10~Ø32)

1. Ugrađeno tijelo je fiksno i instalirano kako bi se uštedio prostor za ugradnju;
2. Ima određena svojstva protiv savijanja i torzije i može izdržati određena bočna opterećenja;
3. Postoje rupe za pričvršćivanje na tri strane ploče za pričvršćivanje kako bi se olakšalo utovar na više pozicija;
4. Jastučić protiv sudara na prednjem kraju tijela može prilagoditi hod cilindra i ublažiti udarac;
5. Standardna konfiguracija ove serije cilindara je magnetski tip i ne postoji opcija bez magnetskog tipa.

E-pošta: manager@cktworld.com
Preuzmi
PREV:Dvostruki cilindar serije CXS (osnovni tip)
SLJEDEĆI:Nema sljedećeg članka
  • Specifikacija
    Veličina otvora (mm) 10 16 20 25 32
    Akcija Dvostruko djelovanje
    tekućina zrak
    Raspon radnog tlaka 0,1~1,0MPa (14~145psi)
    Proof Pressure 1,5 MPa (215 psi)
    Radna temperatura
    (℃)     		-20~70
    Raspon radnih brzina
    (mm/s)     		30~500
    Podesivi hod -10~0
    Tolerancija duljine poteza 1.00
    jastuk Branik
    Nerotirajuća tolerancija ±0,4° ±0,3°
    Veličina porta M5×0,8 PT1/8
    *Točnost bez rotacije odnosi se na kut pod kojim se ploča za pričvršćivanje cilindra može okretati kada je cilindar potpuno uvučen；
    **Tipovi NPT i G navoja dostupni su za spoj cijevi.
    Također: serija C-TN potpuno magnetska.

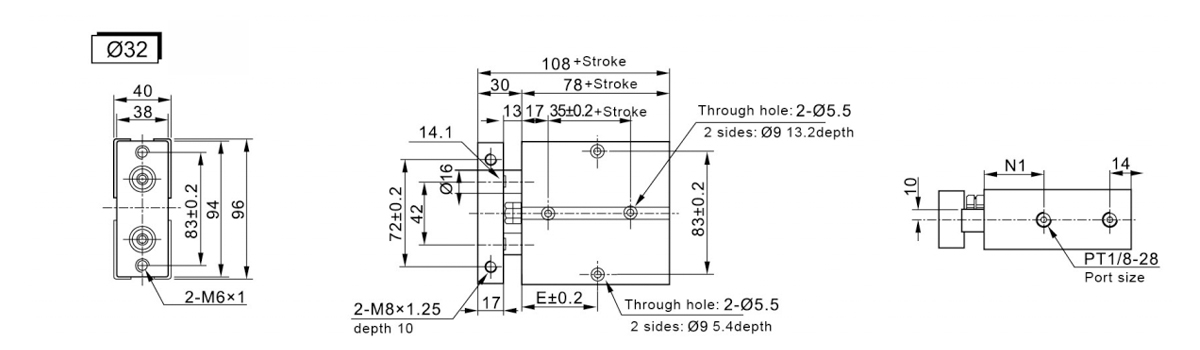

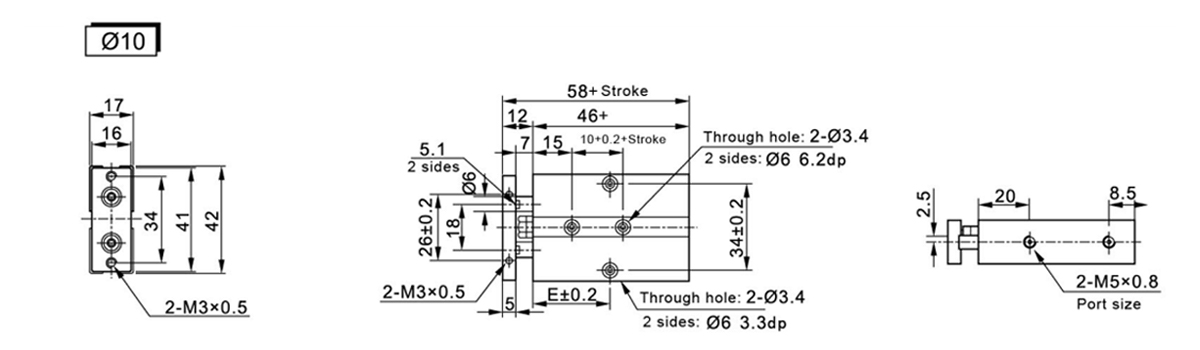

  • Simbol/crta 10 20 30 40 50 60 70 80 90 100
    E 30 30 35 40 45 50 55 60 65 70

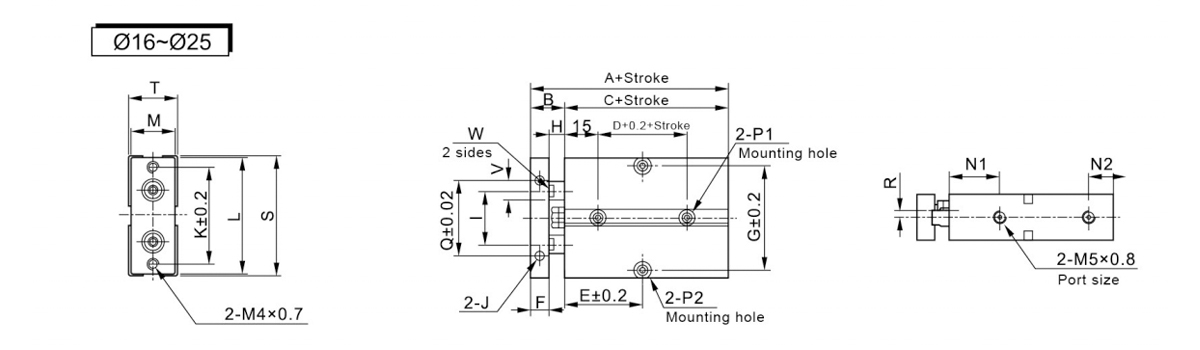

    Simbol/crta A B C D Moždani udar≤ 10 20 30 40 50 60 70 80 90 100 125 150 175 200 F
    16 68 15 53 20 E 30 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 8
    20 78 20 58 20 35 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 10
    25 81 19 62 30 40 40 45 50 55 60 65 70 75 80 92.5 105 117.5 130 10

    Simbol/crta G H 1 J K L M N1 N2 P1 P2 Q R S T V W
    16 47 7 24 M4×0,7Dubina5 47 53 20 22 11 Obje strane:07.5 Dubina 7.2mm Prolazna rupa Ø4.5 Obje strane: 08 Dubina 4,5 mm Prolazni otvor Ø4,5 34 3 54 21 8 6.1
    20 55 10 28 M4×0,7Dubina5 55 61 24 25 12 Obje strane:07.5 Dubina 7.2mm Prolazna rupa Ø4.5 Obje strane:08 Dubina4,5 mm Prolazna rupa Ø4,5 44 3.5 62 25 10 8.1
    25 66 9 34 M4×0,7Dubina5 66 72 29 27 12 Obje strane:07.5 Dubina 7.2mm Prolazna rupa Ø4.5 Obje strane: 08 Dubina 4,5 mm Prolazni otvor Ø4,5 56 6 73 30 12 10.1

    Simbol/crta 10 20 30 40 50 60 70 80 90 100 125 150 175 200
    E 45 50 55 60 65 70 75 80 85 90 102.5 115 127.5 140
    N1 35 40
