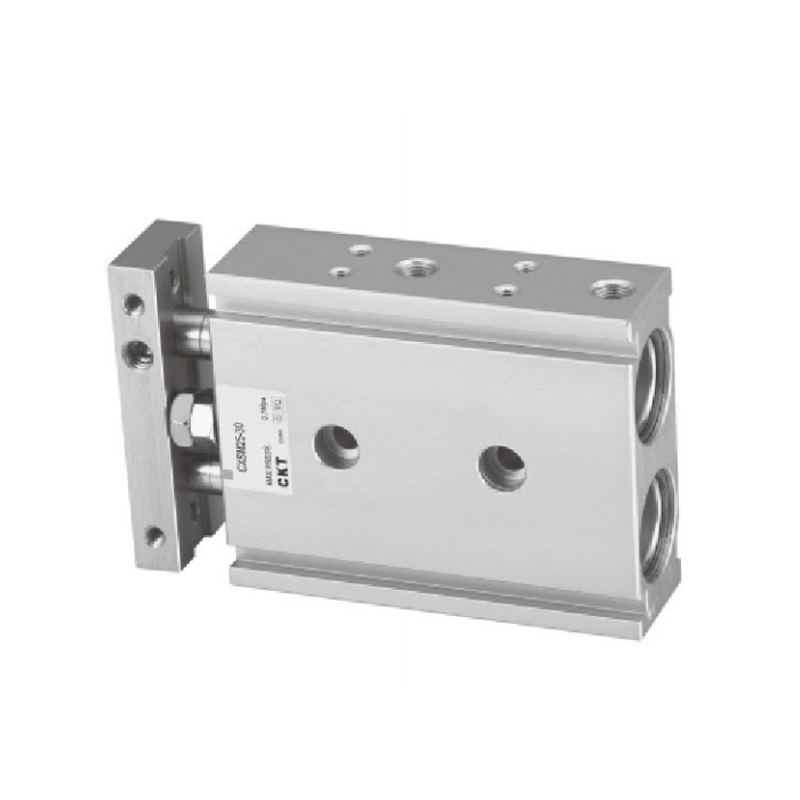

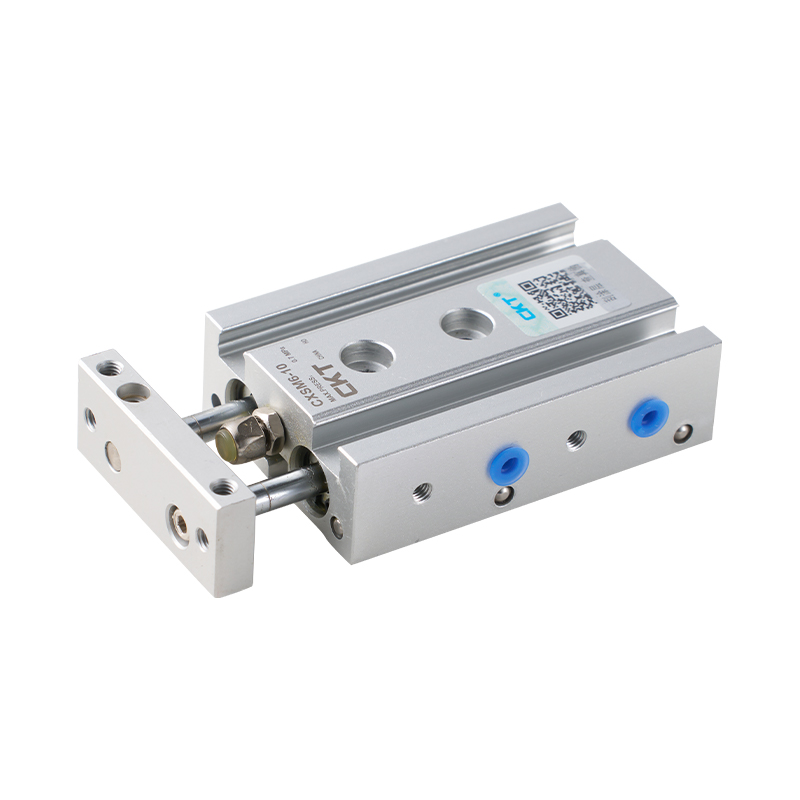

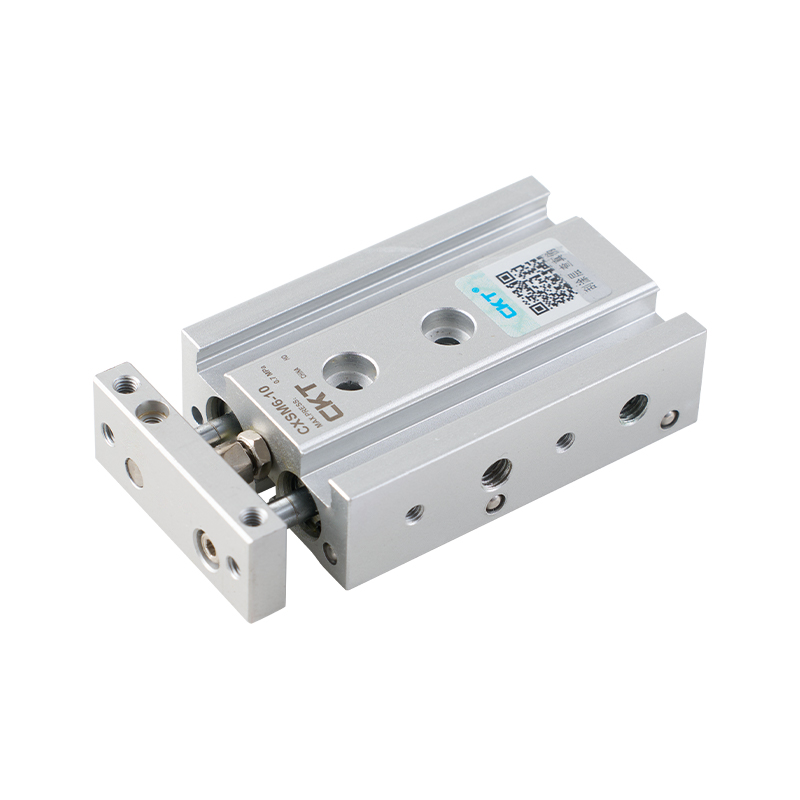

Dvostruki cilindar serije CXS (osnovni tip)

Dvostruki cilindar serije CXS (osnovni tip) je tanki paralelni dvostruki cilindar klipnjače. Njegova kompaktna struktura značajno štedi prostor za ugradnju, a dizajn s dvostrukim klipom postiže teoretsku dvostruku izlaznu silu. Ova serija cilindara ima izvrsnu točnost protiv torzije (ne-rotacije) i poboljšanu sposobnost anti-bočnog opterećenja, a dizajnirana je za automatizaciju s ograničenim prostorom i velikim potiskom, visokom preciznošću i velikom stabilnošću.

Osnovne prednosti:

1. Dvostruki učinak, kompaktan i tanak: Jedinstvena paralelna dvostruka struktura klipa pruža dvostruko veću potisnu/vlačnu silu od cilindra s jednom šipkom promjera cilindra na vrlo maloj visini ugradnje.

2. Visoka preciznost, bez rotacije: Precizni ojačani sustav vodilica osigurava ne-rotacijsko linearno kretanje klipnjače za postizanje preciznog pozicioniranja.

3. Visoka otpornost na bočno opterećenje: zadebljana klipnjača i dizajn krute vodilice učinkovito se odupiru ekscentričnim opterećenjima i bočnim silama, osiguravajući gladak i pouzdan rad.

4. Pouzdan temelj: standardni hod, ugrađeni odbojnik i čvrsta struktura zadovoljavaju opće potrebe automatizacije.

E-pošta: manager@cktworld.com
Preuzmi
PREV:CXSW serija cilindra s dvostrukom šipkom
SLJEDEĆI:Dvostruki cilindar serije TDA/TN (Ø10~Ø32)
  • Specifikacija
    Veličina otvora (mm) 6 10 15 20 25 32
    tekućina zrak
    Akcija Dvostruko djelovanje
    Maks. radni tlak (MPa) 0.7
    Min. radni tlak (MPa) 0.15 0.1 0.05
    Temperatura okoline i tekućine -10~ 60 ℃ (bez smrzavanja)
    jastuk Obostrani gumeni odbojnik
    Radna brzina klipa (mm/s) 30~300 30~800 30~700 30~600
    Struktura Dvostruka šipka (dvostruka izlazna sila)
    * Podmazivanje Nije potrebno
    Podesivi raspon hoda Povratni hod 0~-5mm
    Ležaj Klizni ležaj/kuglični ležaj
    Nerotirajući
    Tolerancija     		Klizni ležaj ±0,1°
    Kuglična čahura
    Ležaj     		±0,1°
    Veličina porta M5×0,8 1/8
    *Upotrijebite  ISOVG32  ako želite  koristiti  podmazivanje.

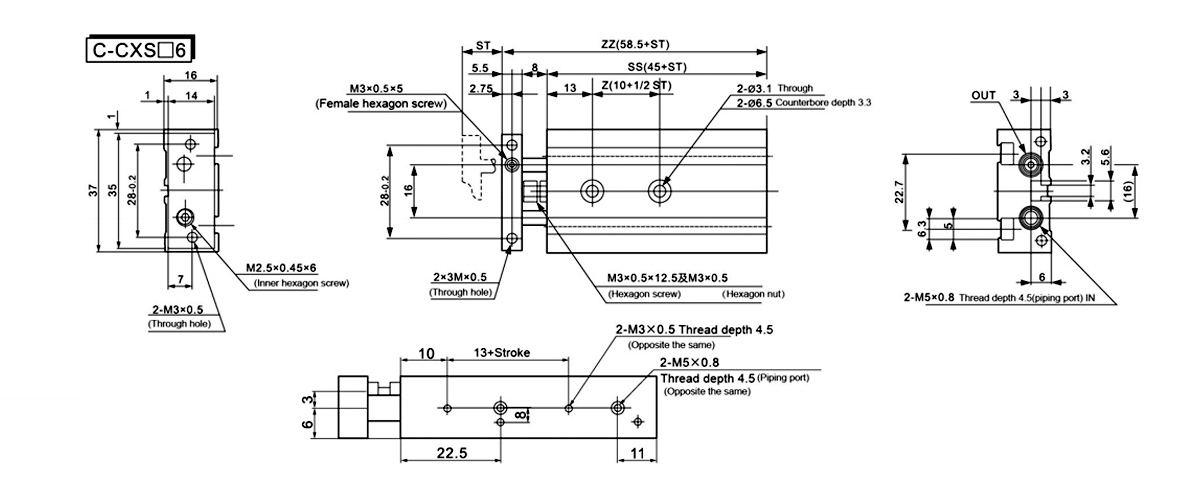

  • Model Moždani udar 10 1/2 hod 13 Moždani udar 45 Moždani udar 58.5 Moždani udar
    C-CXS□6-10 10 15 23 55 68.5
    C-CXS□6-20 20 20 33 65 78.5
    C-CXS□6-30 30 25 43 75 88.5
    C-CXS□6-40 40 30 53 85 98.5
    C-CXS□6-50 50 35 63 95 108.5

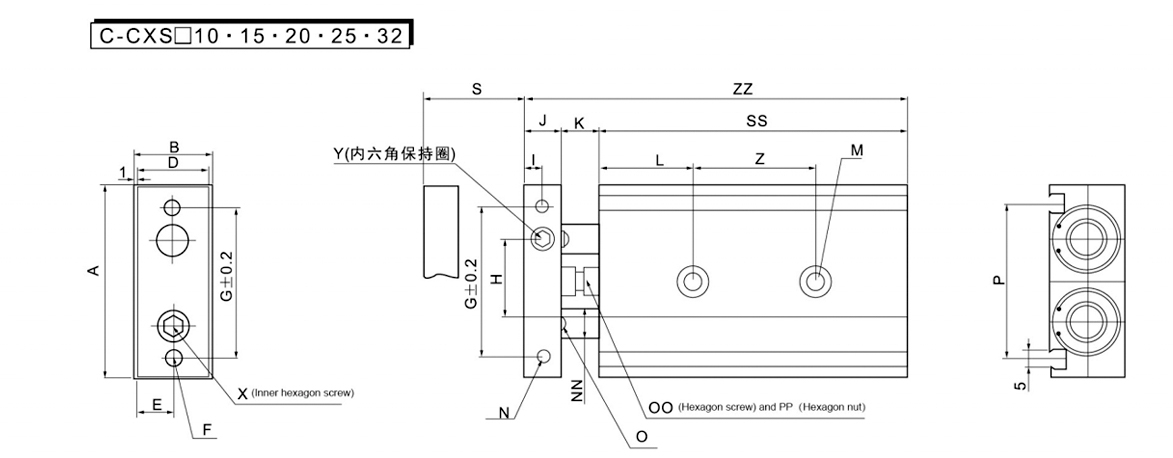

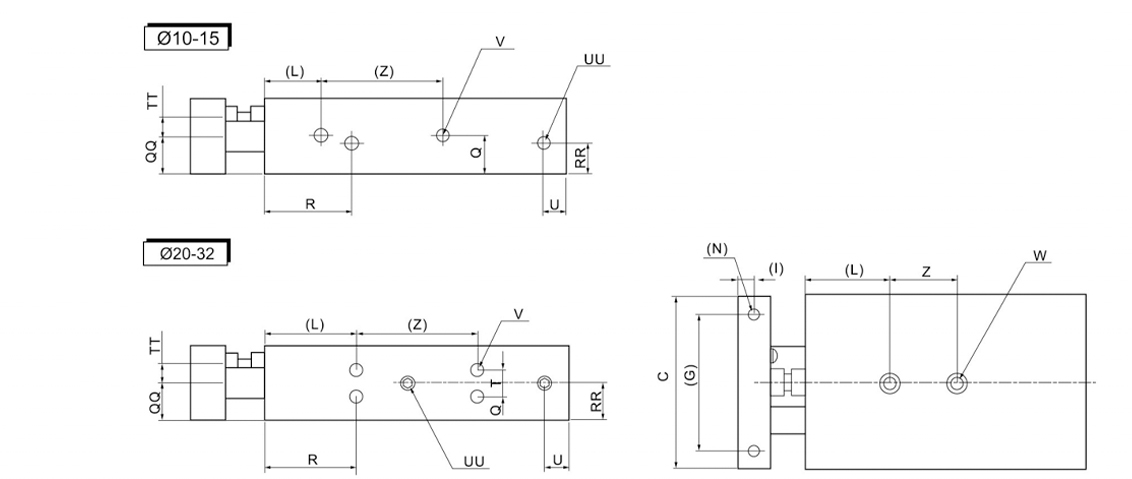

    Model A B C D E F G H I J K L M N NN O OO P PP Q QQ R RR S SS T TT U UU V W X Y Z ZZ
    C-CXS□10-10 46 17 44 15 7.5 2-M4×0,7 (prolazni otvor) 35 20 4 8 9 20 2-03.4
    Kroz rupu
    2-06.5
    protuprovrtni otvor
    dubina 3.3     		2-M3X0,5
    nit
    dubina 5     		Ø6 5 M4×0,7×14,5L 33.6 M4×0,7 8.5 7 30 7 10 65 - 5 8 2-M5X0,5
    nit
    dubina 4,5
    Otvor za dovod zraka
    (Isto u
    suprotno)     		4-M3X0,5
    nit
    dubina 4,5
    (Isto u
    suprotno)     		2-M4
    X0.7
    nit
    dubina 7     		M3×0,5×10L M3×0,5×5L 30 82
    C-CXS□10-20 20 75 92
    C-CXS□10-30 30 85 40 102
    C-CXS□10-40 40 95 112
    C-CXS□10-50 50 105 122
    C-CXS□15-10 58 20 56 18 9 2-M5×0,8 (prolazni otvor) 45 25 5 10 9 30 2-24.3
    Kroz rupu
    2-28 (prikaz, stručni).
    protuprovrtni otvor
    dubina 4.4     		2-M4X0.7
    nit
    dubina 6     		Ø8 6 M4×0,7×14,5L 48 M4×0,7 10 10 38.5 10 10 70 - 5 8 2-M5X0.8
    nit
    dubina  4.5
    Ulazni otvor za zrak
    (Isto u
    suprotno)     		4-M4X0.7
    nit
    dubina 5
    (Isto u
    suprotno)     		2-M5
    X0.8
    nit
    dubina 8     		M3×0,8×10L M4×0,7×4L 25 89
    C-CXS□15-20 20 80 99
    C-CXS□15-30 30 90 109
    C-CXS□15-40 40 100 35 119
    C-CXS□15-50 50 110 129
    C-CXS□20-10 64 25 62 23 11.5 2-M5×0,8 (prolazni otvor) 50 28 6 12 12 30 2-05.5
    Kroz rupu
    2-09.5
    protuprovrtni otvor
    dubina 5.3     		2-M4X0.7
    nit
    dubina 6     		Ø10 8 M6×1,0×18,5L 53 M6×1,0 7.75 12.5 45 7.75 10 80 9.5 6.5 8 2-M5X0.8
    nit
    dubina 4,5
    Otvor za dovod zraka
    (Isto u
    suprotno)     		8-M4X0.7
    nit
    dubina 6
    (Isto u
    suprotno)     		2-M6
    X1.0
    nit
    dubina 10     		M6×1,0×12L M5×0,8×5L 30 104
    C-CXS□20-20 20 90 114
    C-CXS□20-30 30 100 40 124
    C-CXS□20-40 40 110 134
    C-CXS□20-50 50 120 144
    C-CXS□20-75 75 145 60 169
    C-CXS□20-100 100 170 194
    C-CXS□25-10 80 30 78 28 14 2-M6×1,0 (prolazni otvor) 60 35 6 12 12 30 2-P6.9
    Kroz rupu
    2-011 (prikaz, znanstveni). (prikaz, znanstveni).
    protuprovrtni otvor
    dubina 6.3     		2-M5X0.8
    nit
    dubina 7.5     		Ø12 10 M6×1,0×18,5L 64 M6×1,0 8.5 15 46 15 10 82 13 9 9 4-1/8X0,8
    nit
    dubina 6.5
    Ai ulazni otvor
    (Isto u
    suprotno)     		8-M8X0.8
    nit
    dubina 7.5
    (Isto u
    suprotno)     		2-M8
    X1.25
    nit
    dubina 12     		M6×1,0×14L M6×1.×5L 30 106
    C-CXS□25-20 30 92 116
    C-CXS□25-30 40 102 126
    C-CXS□25-40 50 122 40 136
    C-CXS□25-50 75 147 146
    C-CXS□25-75 100 172 60 17
    C-CXS□25-100 196
    C-CXS□32-10 98 38 96 36 18 2-M6×1,0 (prolazni otvor) 75 44 8 16 14 30 2-06.9
    Kroz rupu
    2-011 (prikaz, znanstveni). (prikaz, znanstveni).
    protuprovrtni otvor
    dubina 63     		2-M5X0.8
    nit
    dubina 8     		Ø16 13 M8×12,5×23L 76 M8×1,25 9 19 56 19 10 92 20 11.5 10 4-1/8X0,8
    nit
    dubina 6.5
    Otvor za dovod zraka
    (Isto u
    suprotno)     		8-M5X0.8
    nit
    dubina 7.5
    (Isto u
    suprotno)     		2-M8
    X1.25
    nit
    dubina 12     		M8×1,25×16L M8×1,25×8L 40 122
    C-CXS□32-20 20 102 132
    C-CXS□32-30 30 112 142
    C-CXS□32-40 40 122 50 152
    C-CXS□32-50 50 132 162
    C-CXS□32-75 75 157 70 187
    C-CXS□32-100 100 182 212
