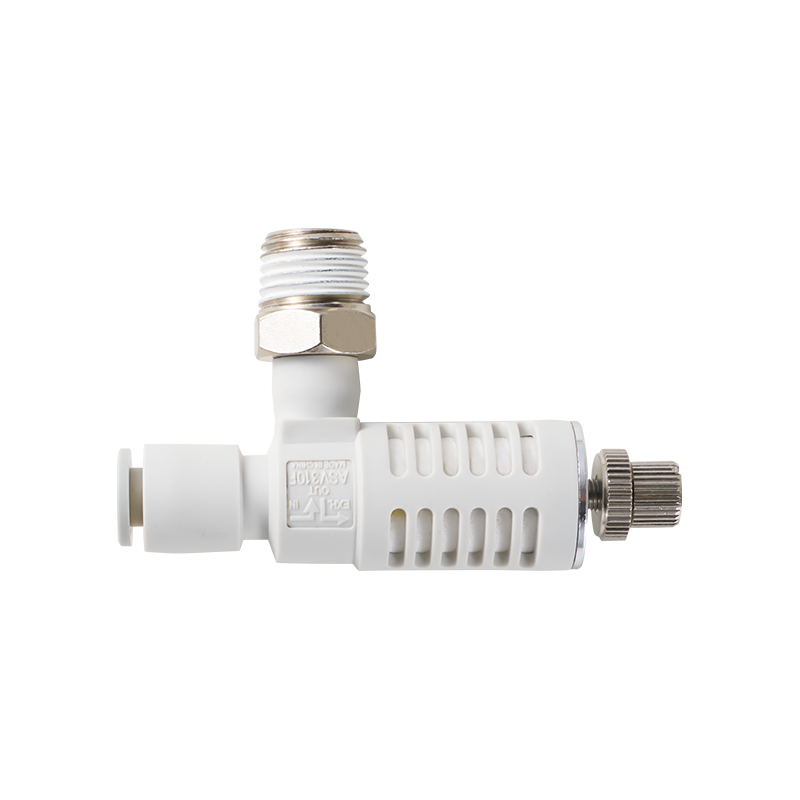

Brzi ispušni ventil serije ASV
  • Brzi ispušni ventil serije ASV
Ventil za kontrolu protoka/povratni ventil

Brzi ispušni ventil serije ASV

Brzi ispušni ventil serije ASV poseban je ventil koji se koristi za ubrzavanje procesa ispuha aktuatora u pneumatskom sustavu. Skraćuje vrijeme odgovora cilindra ili pneumatske komponente na ponovno postavljanje optimiziranjem ispušnog puta i poboljšava dinamičke performanse sustava.

Osnovne značajke
Optimizacija ispušnog puta

Uspostavite kanal niskog otpora izravno u atmosferu kako biste osigurali neometano rasterećenje tlaka plina u unutarnjoj šupljini aktuatora i eliminirali kašnjenje djelovanja uzrokovano protutlakom.


Integrirani funkcionalni dizajn

Tijelo s jednim ventilom integrira dvostruke funkcije preusmjeravanja razlike tlaka usisa i brzog ispuha, bez potrebe za vanjskim složenim kontrolnim krugovima, pojednostavljujući strukturu sustava.


Prilagodljivost radnim uvjetima

Unutarnja struktura dinamičke ravnoteže prilagođava se fluktuacijama tlaka zraka i održava stabilne karakteristike ispušnih plinova u uvjetima čestih start-stop ili promjena opterećenja.


Poboljšanje učinkovitosti sustava

Skraćivanjem ispušnog ciklusa i smanjenjem vremena mirovanja opreme neizravno se poboljšava brzina ciklusa i učinkovitost iskorištenja energije pneumatske opreme.


Mehanizam za ublažavanje kvara

Automatski se prebaci na ispušni način rada kada se prekine dovod zraka kako bi se izbjeglo nekontrolirano pomicanje aktuatora zbog zaostalog tlaka.

E-pošta: manager@cktworld.com
Preuzmi
PREV:Nepovratni ventil serije AK
SLJEDEĆI:Ventil za regulaciju brzine serije ASP s nepovratnim ventilom s pomoćnim upravljanjem

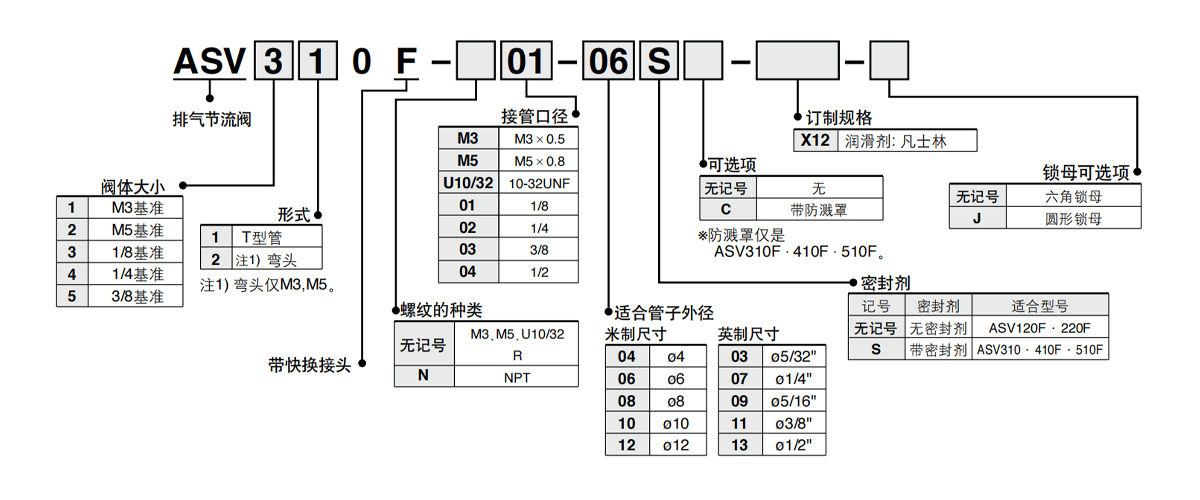

  • Model ASV120F ASV220F ASV310F ·410F ASV510F
    Korištena tekućina zrak
    Zajamčena otpornost na pritisak 1,5 MPa
    Maksimalni radni tlak 1MPa
    Minimalni radni tlak 0,1 MPa
    Temperatura okoline i temperatura tekućine -5 do 60°C (ali ne smrznuto)
    Napomena 1 Odgovarajući materijal cijevi Najlon, mekani najlon, poliuretan
    Neobavezno Kružna protumatica Sa zaštitom od prskanja, okruglom sigurnosnom maticom
    Napomena 1) Obratite pozornost na maksimalni radni tlak mekog najlona i poliuretana.

    Integrirani brzi ispušni ventil i ispušni prigušni ventil. Može se koristiti za brzi pogon cilindara.
    ● Otprilike 2 puta veća od efektivne površine poprečnog presjeka (u usporedbi s ventilima za regulaciju brzine)
    Odgovarajući modeli: ASV310F, 410F, 510F
    ● Opremljen prigušivačem i priključkom za brzu izmjenu
    ● Tijelo ventila od smole koja usporava plamen je standard (UL specifikacija V-0)
    Odgovarajući modeli: ASV310F, 410F, 510F
    ● Svi mjedeni dijelovi su elektrolitički poniklani

  • Model Promjer preuzimanja Prikladno za vanjski promjer cijevi (mm) Protok brzine zvuka dm³/(s ·bar) Kritični omjer tlaka
    4 6 8 10 12 5132” 1/4" 5/16" 3/8" 1/2" N-OUT VAN-EXH IN-OUT VAN-EXH.
    ASV120F-M3 M3×0,5 ● 0.06 0.06 0.25 0.15
    ASV220F-M5 M5×0,8 ● ● 0.26 0.26
    ASV310F-01 R1/8 ● ● 1.4 1.6 0.35
    ASV310F-02 R1/4 ● ● 1.4 1.6
    ASV410F-01 R1/8 ● ● 2.7 2.8
    ASV410F-02 R1/4 ● ● 2.7 2.8
    ASV410F-03 R3/8 ● ● 2.7 2.8
    ASV510F-02 R1/4 ● ● 4.6 5.4
    ASV510F-03 R3/8 ● ● 5.4 5.8
    ASV510F-04 R1/2 ● 5.4 5.8
    ASV220F-U10/32 10-32UNF ● 0.26 0.26 0.15
    ASV310F-N01 NPT1/8 1.4 1.6 0.35
    ASV310F-N02 NPT1/4 ● 1.4 1.6
    ASV410F-N01 NPT1/8 ● ● 2.7 2.8
    ASV410F-N02 NPT1/4 ● ● 2.7 2.8
    ASV410F-N03 NPT3/8 ● ● 2.7 2.8
    ASV510F-N02 NPT1/4 ● ● 4.6 5.4
    ASV510F-N03 NPT3/8 ● ● 5.4 5.8
    ASV510F-N04 NPT1/2 ● ● 5.4 5.8

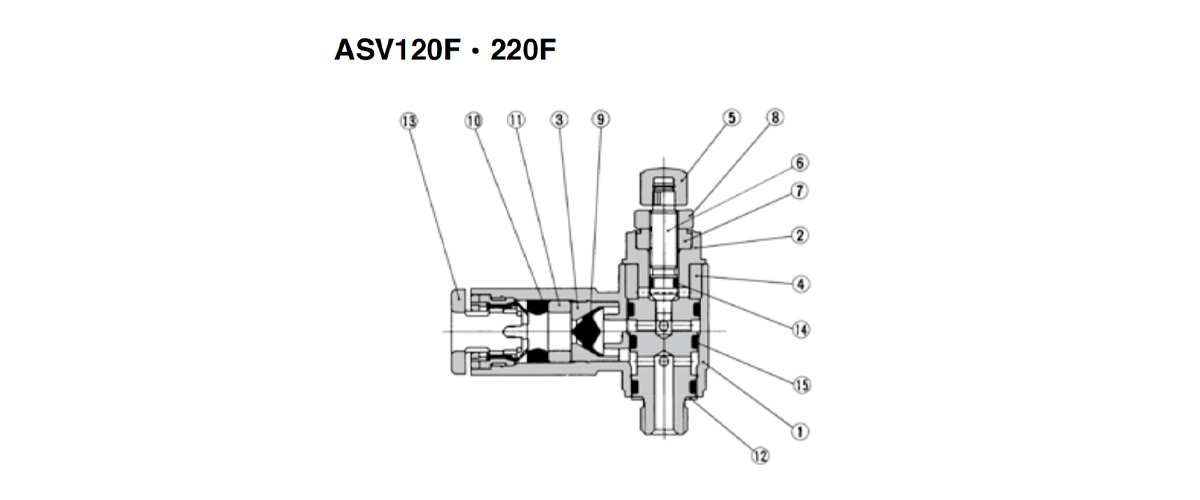

  • Sastavni dijelovi
    broj Naziv dijela Materijal Napomena
    1 Tijelo ventila A PBT
    2 Tijelo ventila B Mesing Napomena 1) Bezelektrično poniklavanje
    3 Prsten sjedišta ventila Mjed Bezelektrično poniklavanje
    4 Materijal za prigušivanje PVA spužva
    5 Ručni kotač PBT Tip M3: mesing bezelektrično poniklavanje
    6 Igličasti ventil Mjed Bezelektrično poniklavanje
    7 Igličasti ventil guide seat Mjed Bezelektrično poniklavanje
    8 Sigurnosna matica Čelična Napomena 3) Cink kromat Napomena 2)
    9 Jezgra ventila HNBR
    10 Brtveni komad NBR
    11 Razdjelni prsten POM
    12 Podloga za brtvljenje Nehrđajući čelik/NBR Tip M3 je PVC
    13 Otpustite rukav -
    14 O-prsten NBR
    15 O-prsten NBR
    Napomena 1) M3 type is made of stainless steel.
    Napomena 2) Round lock nuts are electroplated with nickel.
    Napomena 3) Round lock nuts are made of brass.

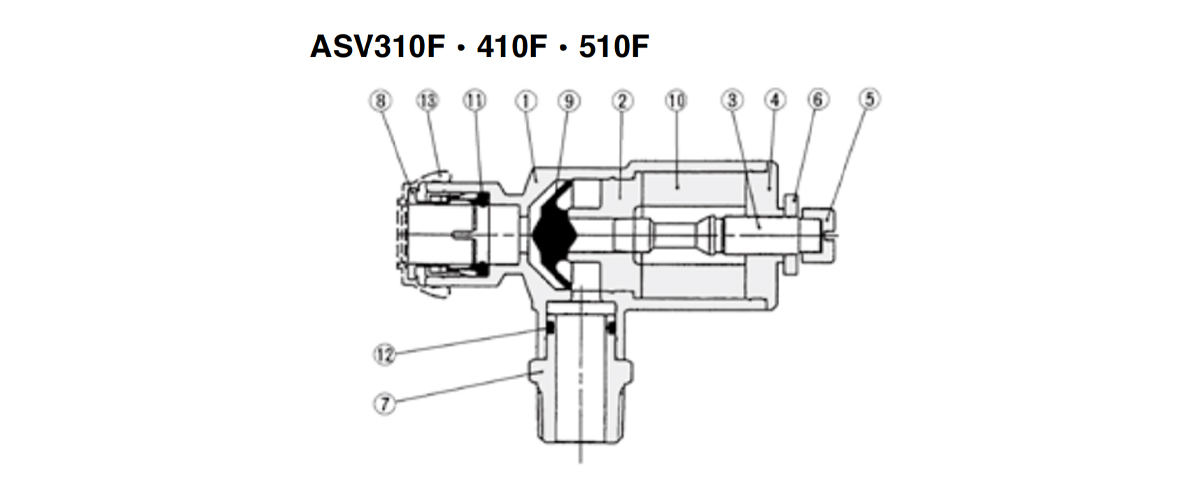

    Sastavni dijelovi
    broj Naziv dijela Materijal Napomena
    1 Tijelo ventila A PBT UL94V-0
    2 Prsten sjedišta ventila Aluminijska legura Tretman kromatom
    3 Igličasti ventil Aluminijska legura Bezelektrično poniklavanje
    4 Igličasti ventil guide seat Aluminijska legura Bezelektrično poniklavanje
    5 Ručni kotač Mjed Bezelektrično poniklavanje
    6 Sigurnosna matica Čelična Napomena 2) Cink kromat Napomena 1)
    7 Spoj za prešanje Mjed Bezelektrično poniklavanje
    8 Otpustite rukav -
    9 Jezgra ventila Poliuretanska guma
    10 Materijal za smanjenje buke PVA spužva
    11 Brtveni komad NBR
    12 O-prsten NBR
    13 Poklopac Otporan na plamen CR UL94V-0
    Napomena 1) Round lock nuts are electroplated with nickel.
    Napomena 2) Round lock nuts are made of brass, except for ASV310F and ASV410F, which are made of steel.

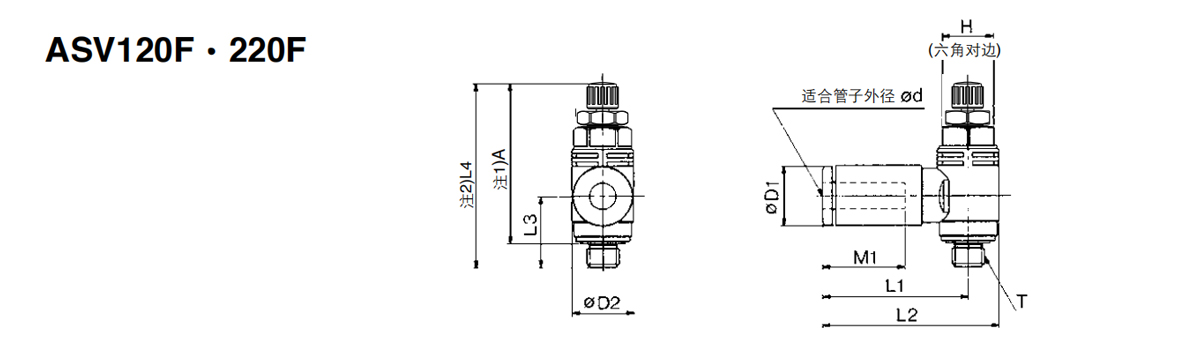

    Metričke dimenzije
    Model Prikladno za vanjski promjer cijevi d T H D1 D2 L1 L2 L3 L4 ※A M1 Kvaliteta
    g
    Maks. Min. Maks. Min.
    ASV120F-M3-04 4 M3×0,5 5.5 9.3 7.2 21.4 25 9.8 28.6 26.1 25.8 23.3 12.7 5
    ASV220F-M5-04 4 M5×0,8 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-M5-06 6 M5×0,8 8 11.6 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.5 9
    Napomena 1) Reference dimensions after screwing in M thread
    Napomena 2) L4 is the reference dimension.

    Carske dimenzije
    Model Prikladno za vanjski promjer cijevi d T H D1 D2 L1 L2 L3 L4 ※A M1 Kvaliteta
    g
    Maks. Min. Maks. Min.
    ASV220F-U10/32-03 5/32" 10-32UNF 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-U10/32-07 1/4" 10-32UNF 8 12 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.7 9
    Napomena 1) Reference dimensions after screwing in U10/32 thread.
    Napomena 2) L4 is the reference dimension.

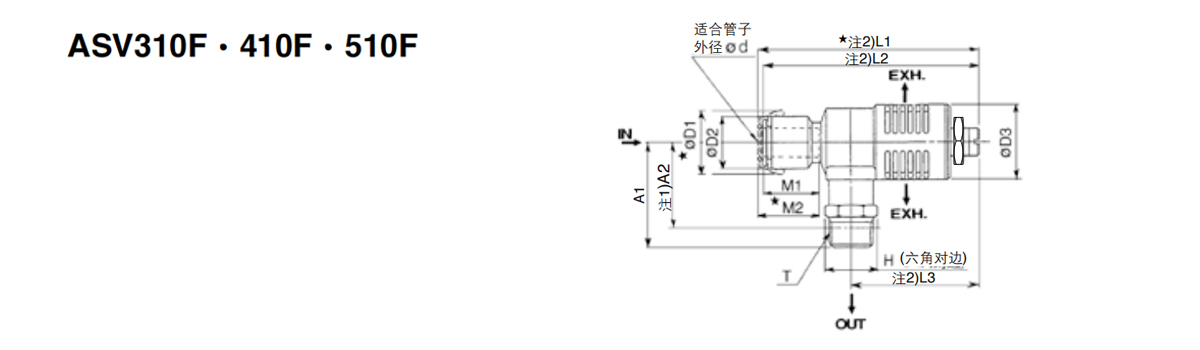

    Metričke dimenzije
    Model Prikladno za vanjski promjer cijevi d T H □D1 D2 D3 □L1 L2 L3 Napomena 2)
    A1     		A2 M1 ★M2 Kvaliteta
    g
    Maks. Min. Maks. Min. Maks. Min.
    ASV310F-01-06S 6 R1/8 10 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 26.5 23.4 17 19 22
    ASV310F-01-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-02-06S 6 R1/4 14 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 30.9 25.4 17 19 30
    ASV310F-02-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-01-08S 8 R1/8 12 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-01-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-02-08S 8 R1/4 14 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-02-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-03-08S 8 R3/8 17 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-03-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-02-10S 10 R1/4 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-02-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 74
    ASV510F-03-10S 10 R3/8 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-03-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 78
    ASV510F-04-10S 10 R1/2 22 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-04-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 100
    ★: Dimenzije s poklopcem.
    Napomena 1) Reference dimensions after screwing in R thread.
    Napomena 2) L1, L2, and L3 are reference dimensions.

    Carske dimenzije
    Model Prikladno za vanjski promjer cijevi d T H ★D1 D2 D3 ★L1 L2 L3 Napomena 2)
    A1     		Napomena 1)
    A2     		M1 ★M2 Kvaliteta
    g
    Maks. Min. Maks. Min. Maks. Min.
    ASV310F-N01-07 1/4" NPT1/8 12.7 17.2 13.2 17.6 73 67 71 65 45.8 39.8 26.5 23.4 16.8 18.8 22
    ASV310F-N01-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-N02-07 1/4" NPT1/4 14.3 17.2 13.2 17.6 73 67 71 65 45.8 39.8 30.9 25.4 16.8 18.8 30
    ASV310F-N02-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-N01-09 5/16" NPT1/8 12.7 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-N01-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-N02-09 5/16" NPT1/4 14.3 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-N02-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-NO3-09 5/16" NPT3/8 17.5 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-N03-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-N02-11 3/16" NPT1/4 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-N02-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 74
    ASV510F-N03-11 3/16" NPT3/8 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-NO3-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 78
    ASV510F-N04-11 3/16" NPT1/2 22.2 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-N04-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 100
    ★: Dimenzije s poklopcem.
    Napomena 1) Reference dimensions after NPT thread is screwed in.
    Napomena 2) L1, L2, and L3 are reference dimensions.
