Vakuumska vakuumska posuda serije ZP s prstenom za zaključavanje (Ø9~Ø50) Dobavljači

Dom / Proizvodi / Vakuumske komponente / Vakuumska vakuumska posuda / Vakuumska usisna posuda serije ZP s prstenom za zaključavanje, adapterom i nosačem odbojnika / Vakuumska vakuumska posuda serije ZP s prstenom za zaključavanje (Ø9~Ø50)

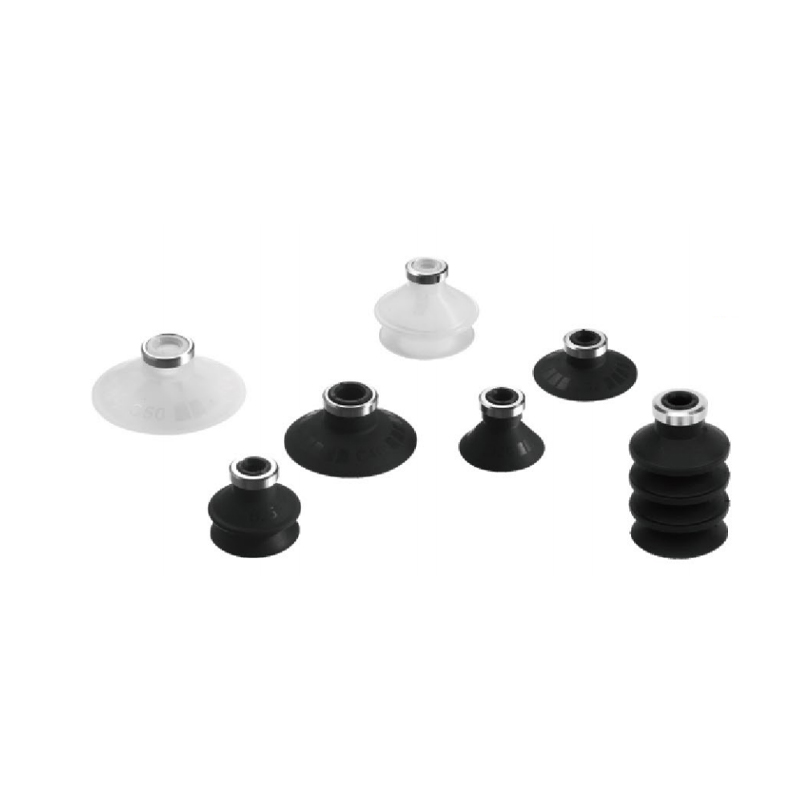

Vakuumska vakuumska posuda serije ZP s prstenom za zaključavanje (Ø9~Ø50) Vakuumska vakuumska posuda serije ZP s prstenom za zaključavanje (Ø9~Ø50)
  • Vakuumska vakuumska posuda serije ZP s prstenom za zaključavanje (Ø9~Ø50)
  • Vakuumska vakuumska posuda serije ZP s prstenom za zaključavanje (Ø9~Ø50)
Vakuumska usisna posuda serije ZP s prstenom za zaključavanje, adapterom i nosačem odbojnika

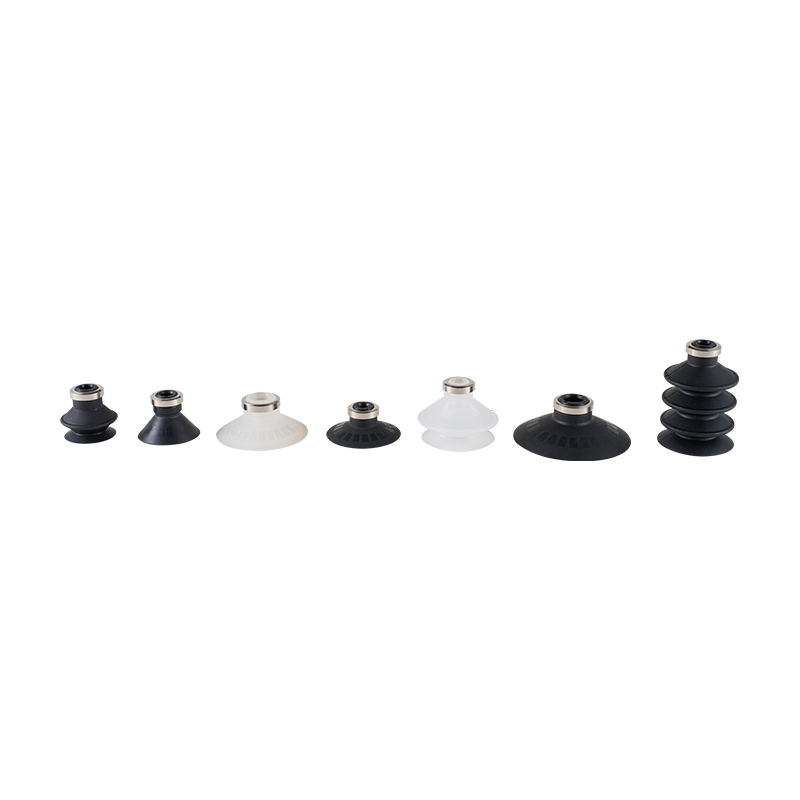

Vakuumska vakuumska posuda serije ZP s prstenom za zaključavanje (Ø9~Ø50)

Vakuumska vakuumska čašica serije ZP s prstenom za zaključavanje (Ø9~Ø50) ključna je komponenta dizajnirana za poboljšanje stabilnosti vakuumskog držanja. Njegova jedinstvena prstenasta prstenasta struktura može učinkovito ograničiti slobodu obratka tijekom procesa adsorpcije, pružajući pouzdanu zaštitu od adsorpcije za različite automatizirane scenarije rukovanja i preciznog pozicioniranja.

Osnovne karakteristike:

Mehanizam za zaključavanje adsorpcije: Jedinstveni prstenasti prsten za zaključavanje čini fizičko ograničenje u radnom stanju, značajno potiskuje odstupanje ili tendenciju rotacije obratka kada je izložen sili i poboljšava stabilnost smjera procesa hvatanja.

Poboljšana adsorpcijska pouzdanost: Struktura zapornog prstena surađuje s vakuumskim negativnim tlakom kako bi formirala dvostruki zaštitni mehanizam, učinkovito se odupirući vanjskim smetnjama (kao što su ubrzanje, vibracije i lagani sudari) i smanjujući potencijalni rizik od slučajnog odvajanja.

Fleksibilni kontakt i brtvljenje: Tijelo vakuumske čašice obično je izrađeno od specifičnih elastičnih materijala kako bi se osiguralo prilagodljivo pristajanje uz površinu obratka, tvoreći učinkovito vakuumsko brtvljenje i prilagođavajući se malim kolebanjima površine.

Optimizirano za tanke/male predmete: Ova serija raspona veličina (Ø9~Ø50) posebno je prikladna za hvatanje tankih pločastih materijala, malih preciznih dijelova ili laganih izradaka s glatkim površinama. Struktura prstena za zaključavanje posebno je kritična za takve izratke koji se lako pomiču ili su pod utjecajem strujanja zraka.

Univerzalnost inženjerske primjene: Široko se koristi u scenarijima koji zahtijevaju usmjerenu fiksaciju ili rukovanje protiv rotacije, obično se koristi u sklapanju elektroničkih komponenti, sortiranju malih dijelova za injekcijsko prešanje, prijenosu tankih limova (metalnih/nemetalnih), automatizaciji pakiranja i drugim vezama procesa.

Specifikacije pokrivaju uobičajene potrebe: Raspon promjera koji se nudi pokriva uobičajene standarde veličina obradaka male do srednje veličine u području automatizacije, što je zgodno za inženjerski odabir i usklađivanje.

E-pošta: manager@cktworld.com
Preuzmi
PREV:Vakuumska usisna posuda serije ZP s uskočnim prstenom, adapterom i nosačem odbojnika (Ø9~Ø50)
SLJEDEĆI:Nema sljedećeg članka

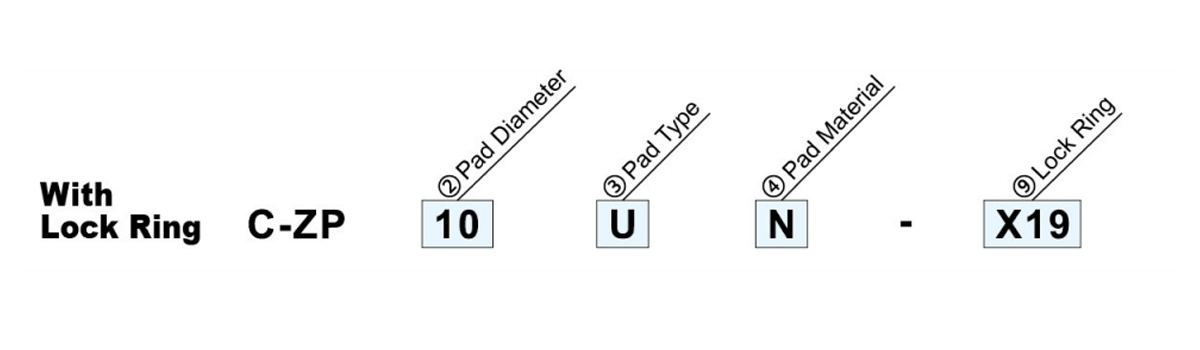

  • ②Pad dia. (mm)/③Vrsta podloška☆ E* F* G* ④Materijal     □
    09 10 13 14 16 20 25 30 32 40 50 N NBR
    Ø9 Ø10 Ø13 Ø14 Ø16 Ø20 Ø25 Ø30 Ø32 Ø40 Ø50 S Silikonska gumica
    U Plosnati tip - ● ● - ● ● ● - ● ● ● *Pogledajte  stranicu 4 za  materijal.
    C Plosnati tip With Ribs - ● ● - ● ● ● - ● ● ●
    D duboko - ● - - ● - ● - - ● - ⑨Materijal
    B 2-stupanjski mijeh - ● ● - ● ● ● - ● ● ● Ništa S prstenom za zaključavanje
    J 34-stupanjski mijeh ● - - ● ● - ● ● - - - X19 Bez prstena za zaključavanje
    ●Ista početna slova označavaju da su sigurnosni prsten i adapter međusobno zamjenjivi.

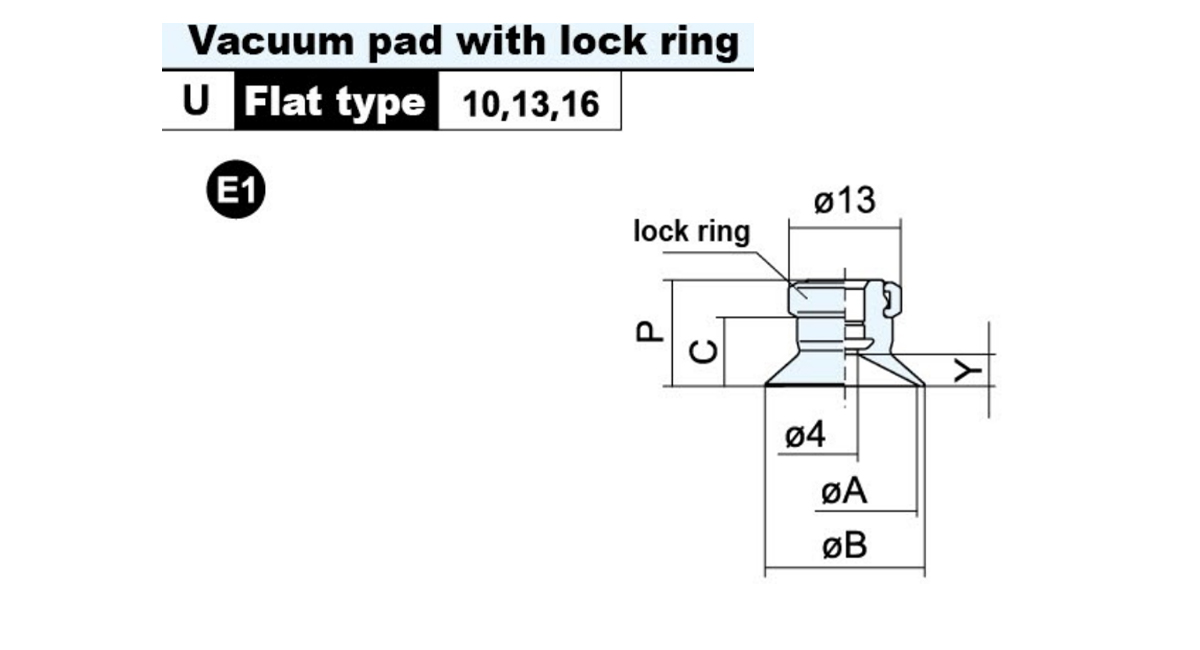

  • Model ØA ØB C P Y Težina (g)
    C-ZP10U□ 10 12 7.7 12 3 2.6
    C-ZP13U□ 13 15 2.8
    C-ZP16U□ 16 18 8.2 12.5 3.5

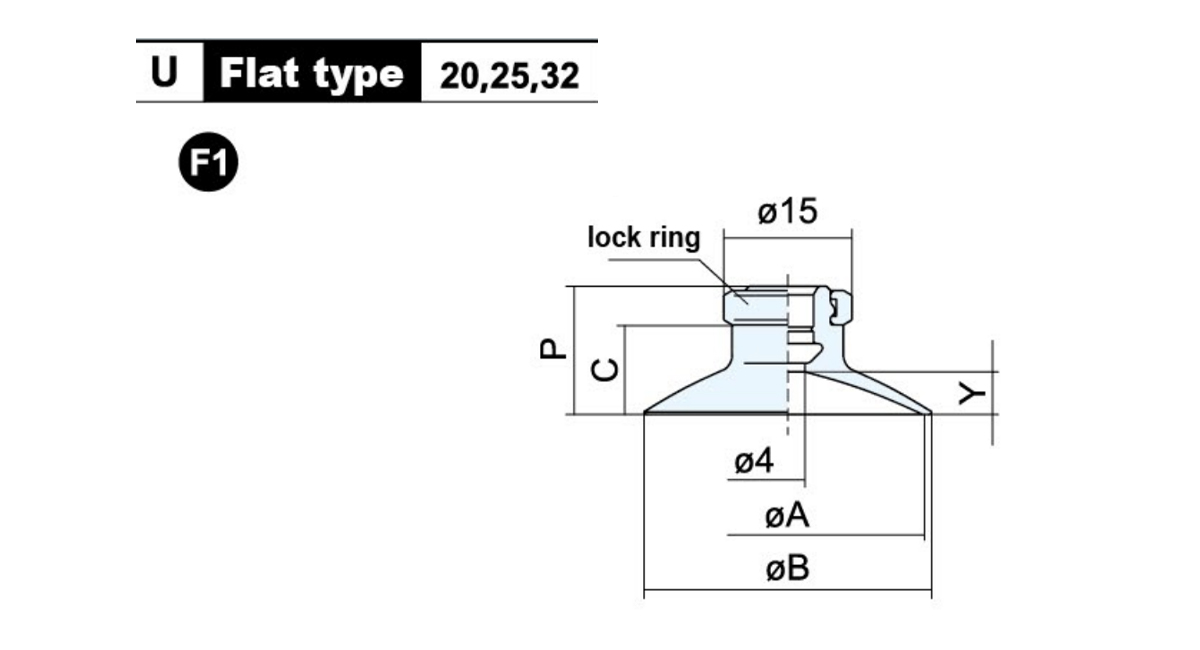

    Model ØA ØB C P Y Težina (g)
    C-ZP20U□ 20 23 9.5 14 4 4.1
    C-ZP25U□ 25 28 4.5
    C-ZP32U□ 32 35 10 14.5 4.5 5.5

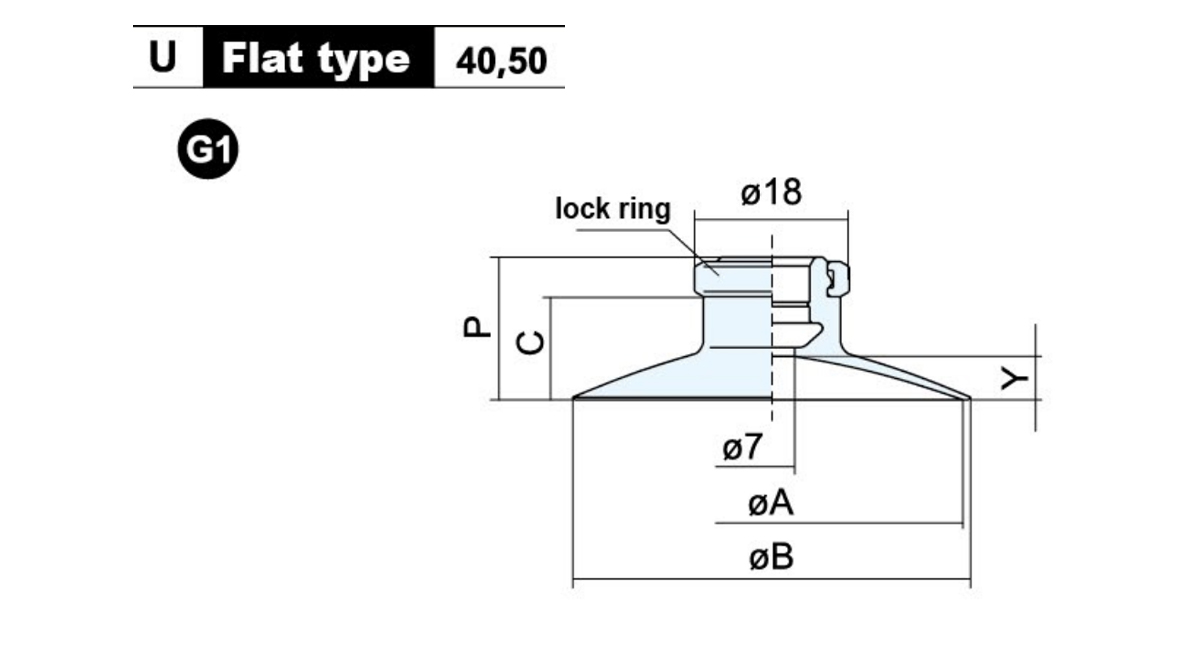

    Model ØA ØB C P Y Težina (g)
    C-ZP40U□ 40 43 13.7 18.5 6.5 8.1
    C-ZP50U□ 50 53 14.7 19.5 7.5 11

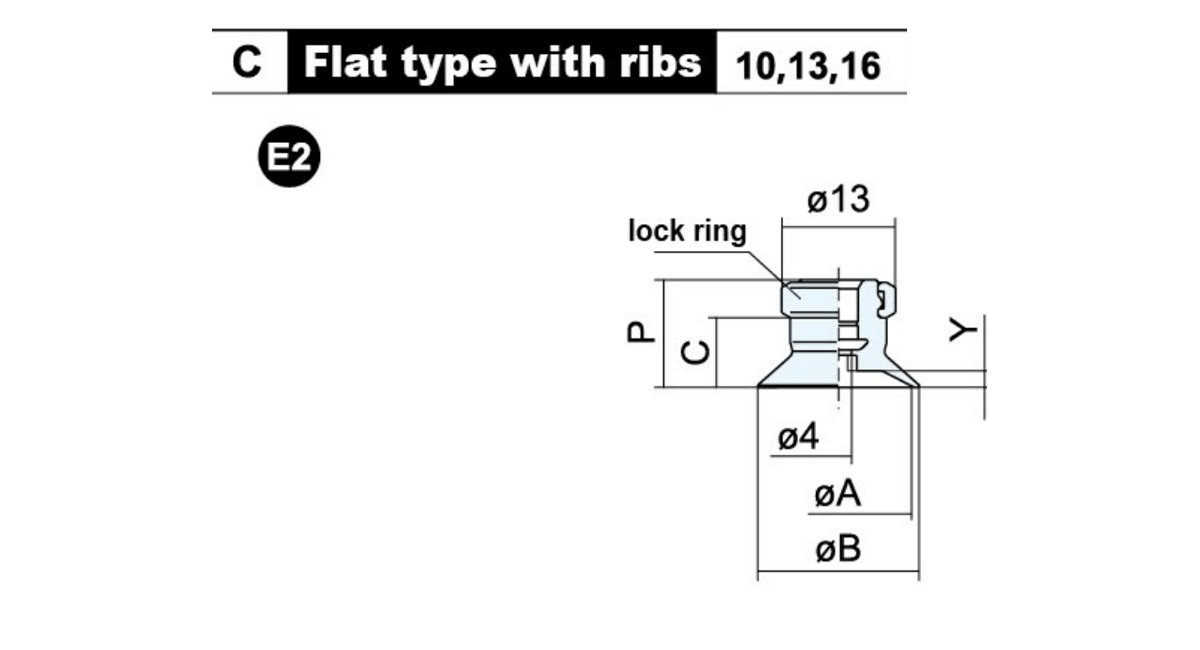

    Model ØA ØB C P Y Težina (g)
    C-ZP10C□ 10 12 7.7 12 1.7 2.8
    C-ZP13C□ 13 15 1.8
    C-ZP16C□ 16 18 8.2 12.5 1.2

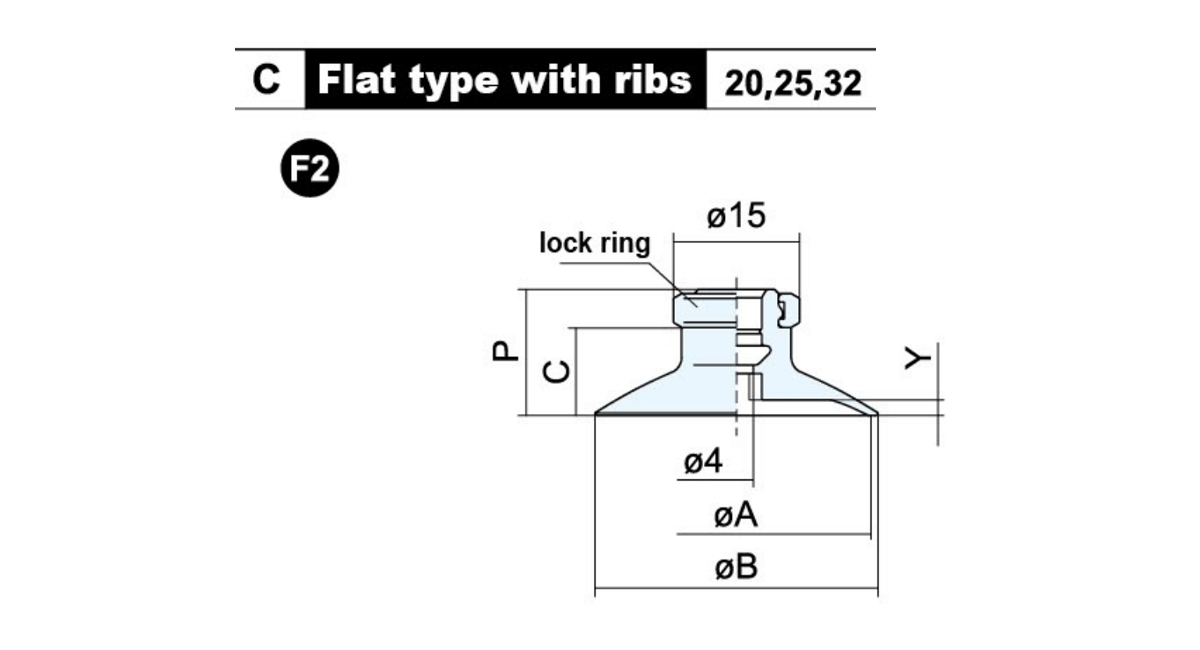

    Model ØA ØB C P Y Težina (g)
    C-ZP20C□ 20 23 9.5 14 1.7 4.2
    C-ZP25C□ 25 28 1.8 4.7
    C-ZP32C□ 32 35 10 14.5 2.3 5

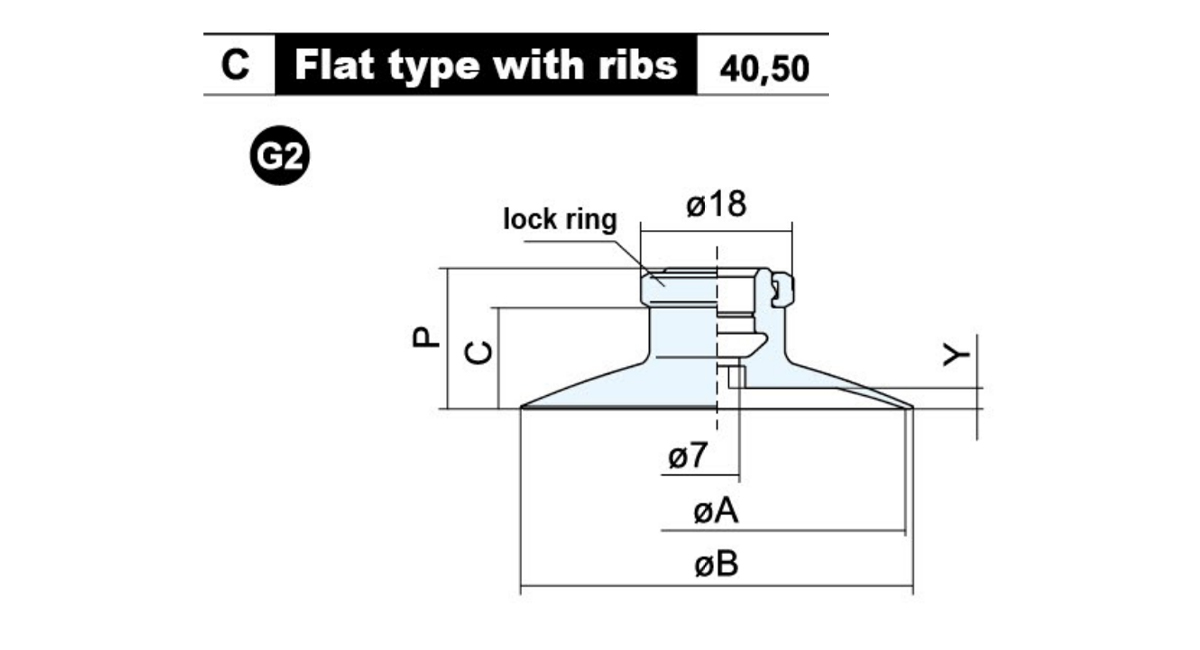

    Model ØA ØB C P Y Težina (g)
    C-ZP40C□ 40 43 13.7 18.5 3.3 8.1
    C-ZP50C□ 50 53 14.7 19.5 3.8 10.7

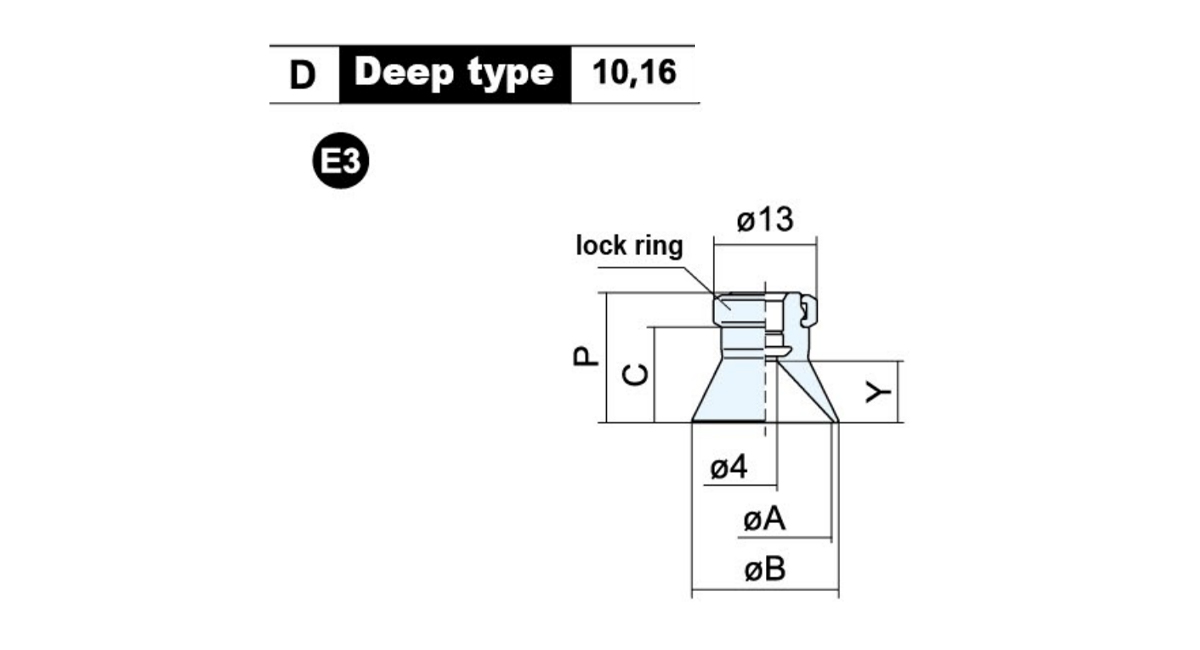

    Model ØA ØB C P Y Težina (g)
    C-ZP10D□ 10 12 10.7 15 6 2.8
    C-ZP16D□ 16 18 11.7 16 7 3.1

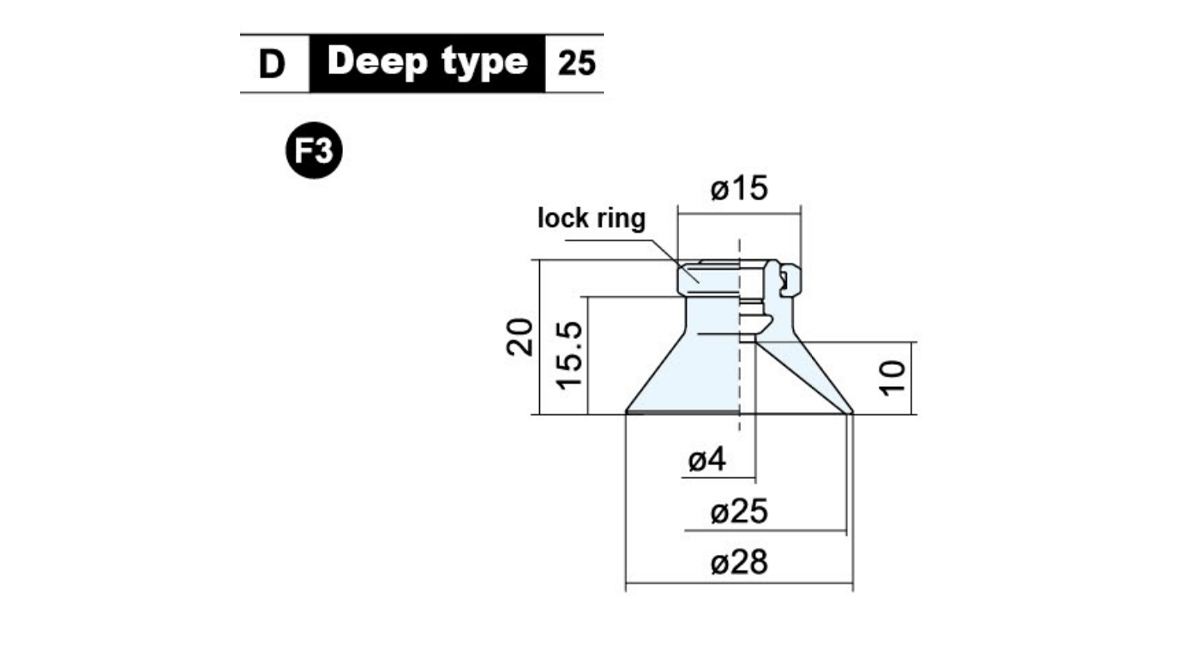

    Model Težina (g)
    C-ZP25D□ 4.9

    Model Težina (g)

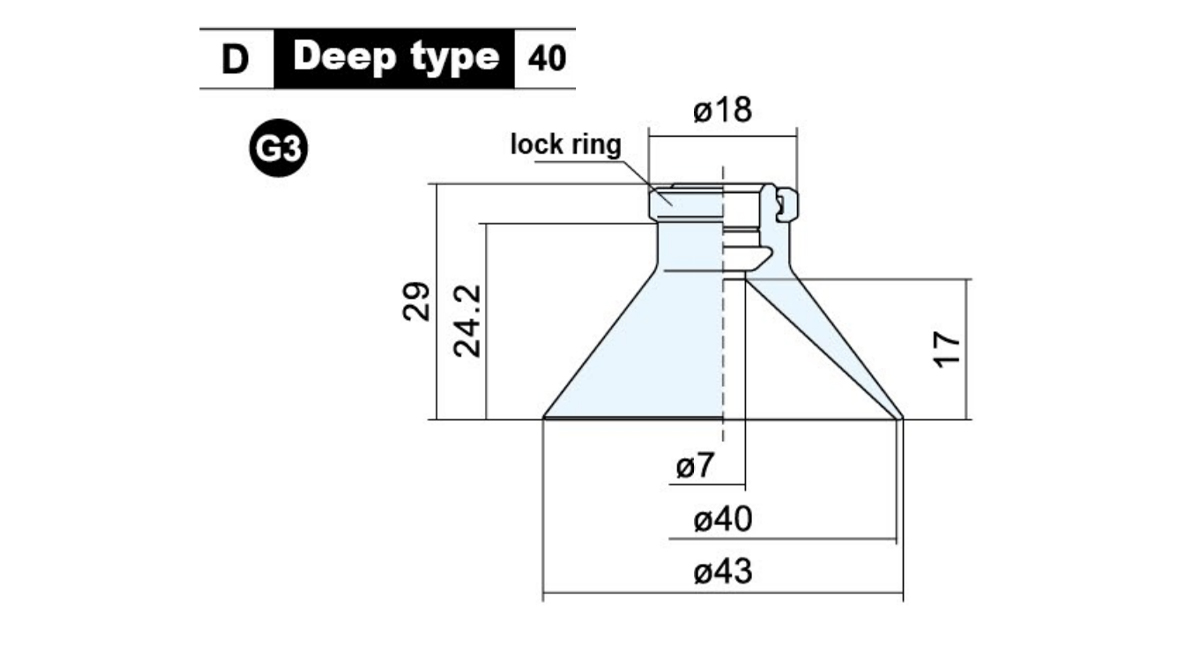

    C-ZP40D□ 9.3

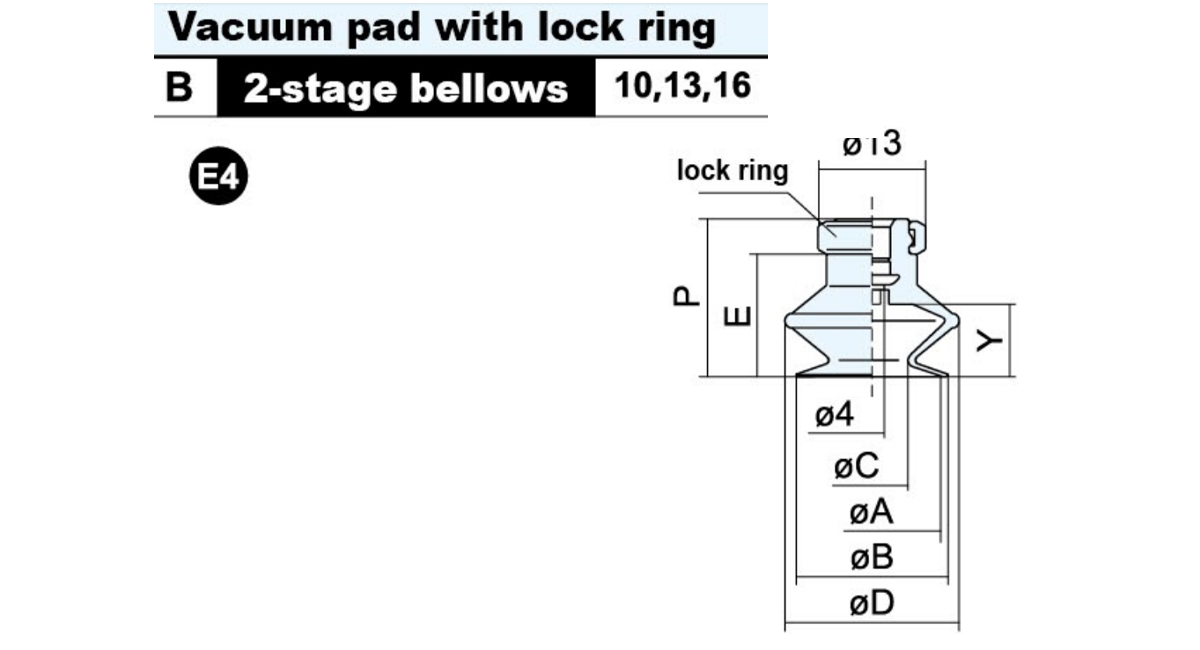

    Model ØA ØB ØC ØD E P Y Težina (g)
    C-ZP10B□ 10 12 6 14 11.7 16 5.5 2.8
    C-ZP13B□ 13 15 9 19 14.2 18.5 7.5 4.4
    C-ZP16B□ 16 18 10 21 15.7 20 8.5 4.7

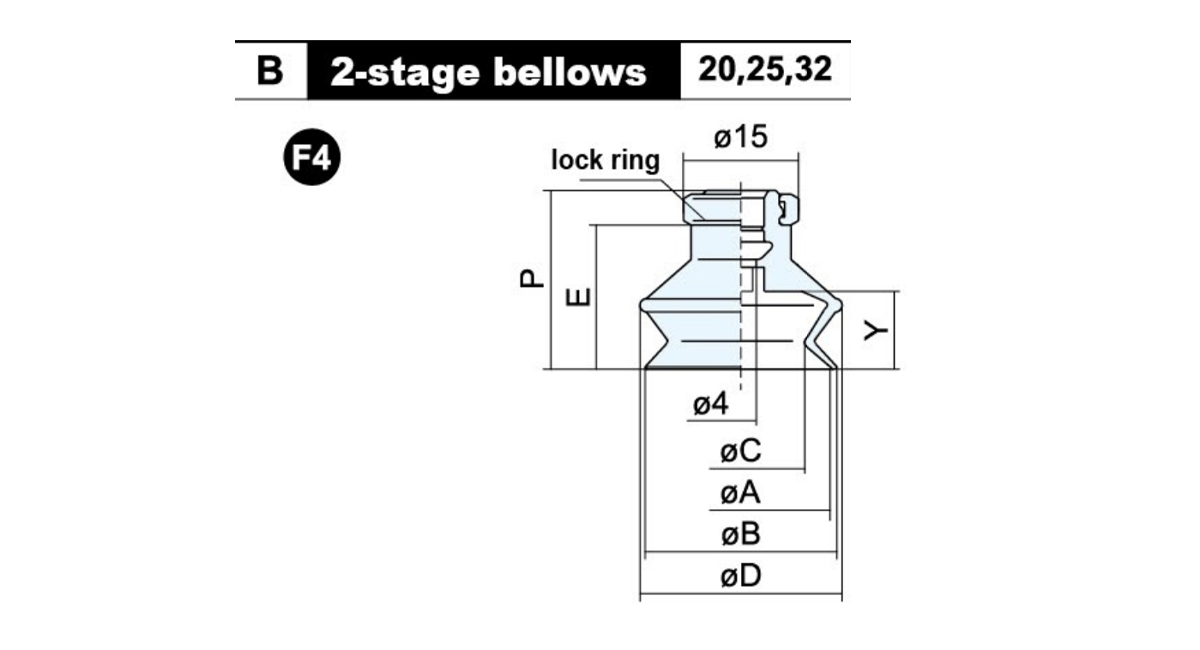

    Model ØA ØB ØC ØD E P Y Težina (g)
    C-ZP20B□ 20 22 12 25 19 23.5 10.5 5.4
    C-ZP25B□ 25 27 16 28 19.5 24 6.4
    C-ZP32B□ 32 34 19 37 24.5 29 14 8.8

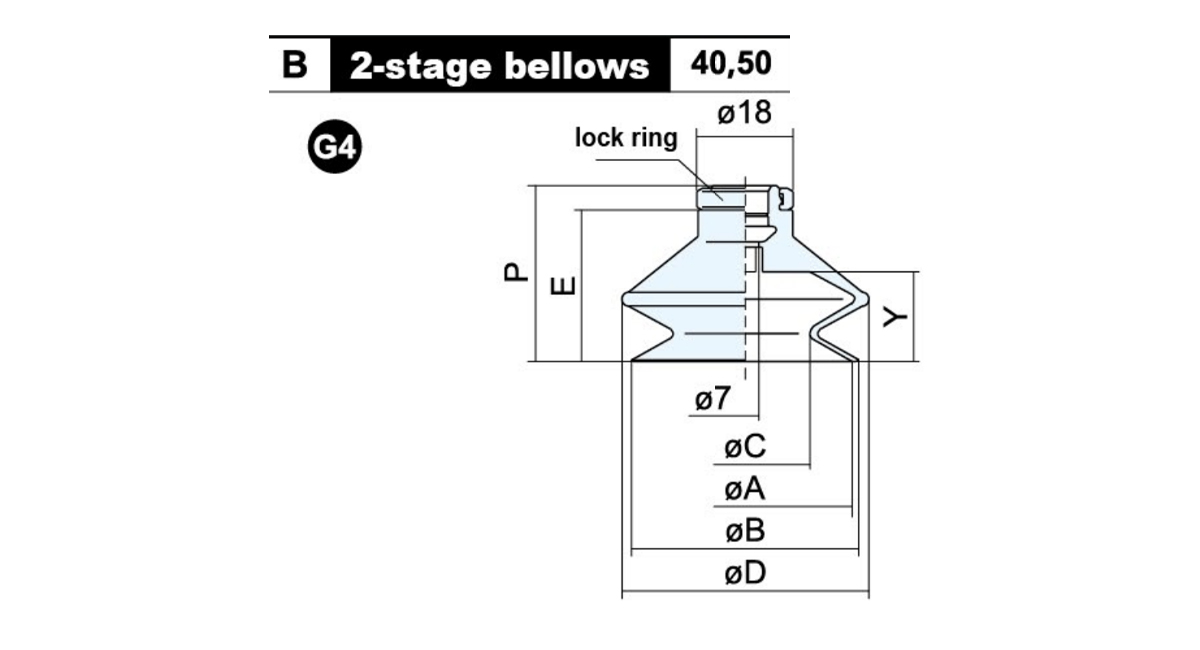

    Model ØA ØB ØC ØD E P Y Težina (g)
    C-ZP40B□ 40 43 24 48 29.2 34 16 16.3
    C-ZP50B□ 50 53 32 57 33.2 38 19 21.5

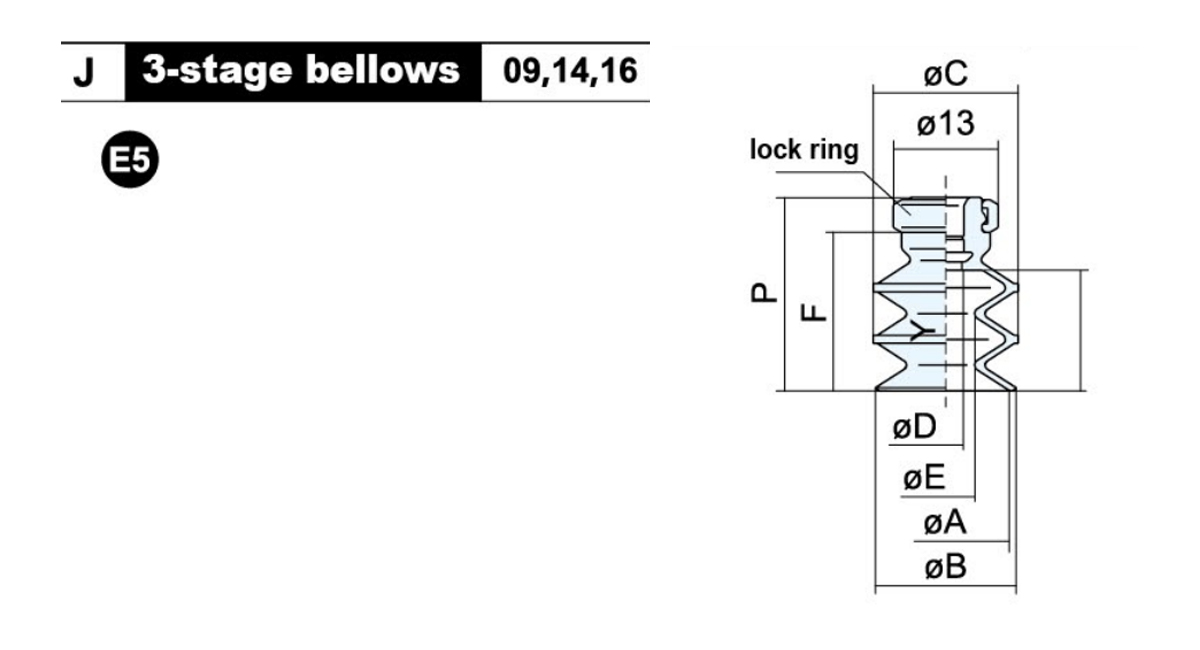

    Model ØA ØB ØC ØD ØE F P Y Težina (g)
    C-ZP09J□ 9 10 10 3 3 13.7 18 7.7 2.8
    C-ZP14J□ 14 15 15 5.2 19.7 24 15 3.3
    C-ZP16J □ 16 17.5 18 4 7.2

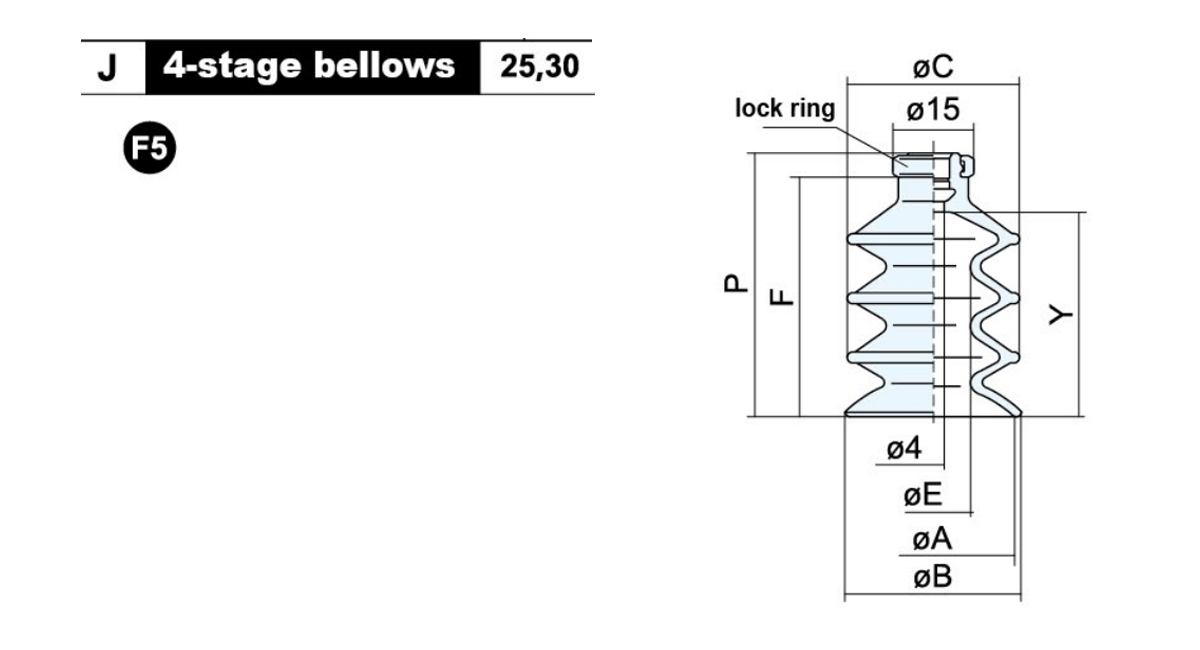

    Model ØA ØB ØC ØE F P Y Težina (g)
    C-ZP25J□ 25 26 27 10.2 38 42.5 32.5 9.1
    C-ZP30J□ 30 33 32 13.8 19.7 44.5 38 12.3

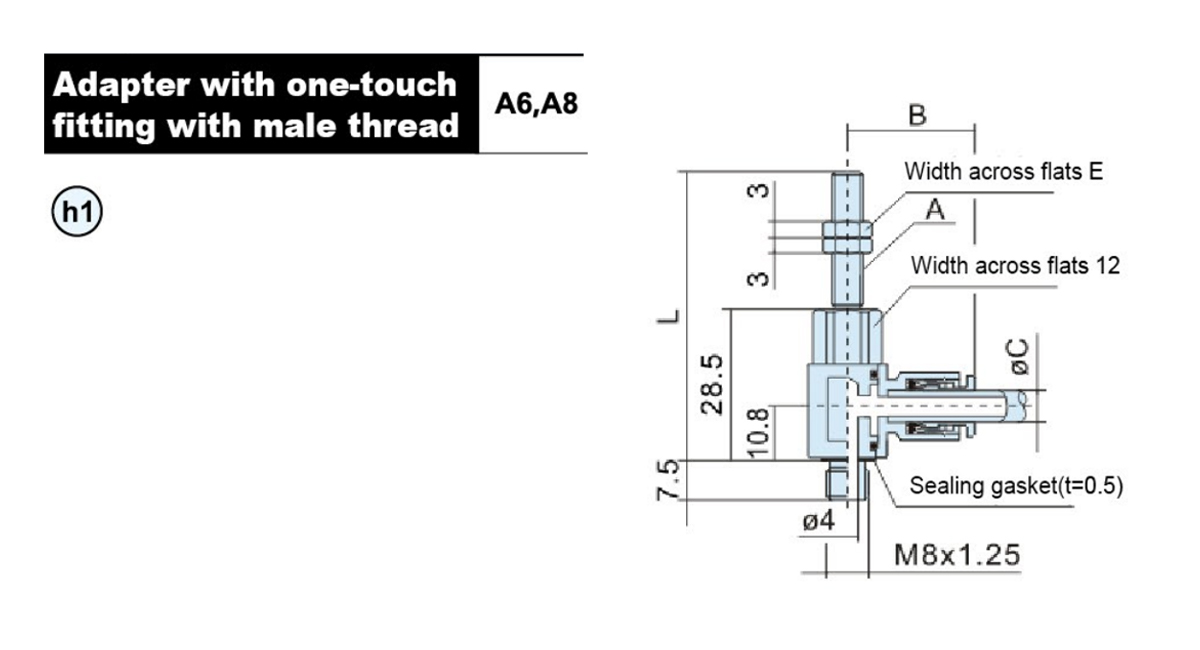

    Model A B ØC E L Težina (g)
    ZPRL-04-A6 M6×1,0 23.3 4 8 54.5 31.1
    ZPRL-06-A6 24.3 6 31.9
    ZPRL-08-A6 26.2 8 32.7
    ZPRL-04-A8 M8×1,0 23.3 4 12 44.5 33.7
    ZPRL-06-A8 24.3 6 34.1
    ZPRL-08-A8 26.2 8 35

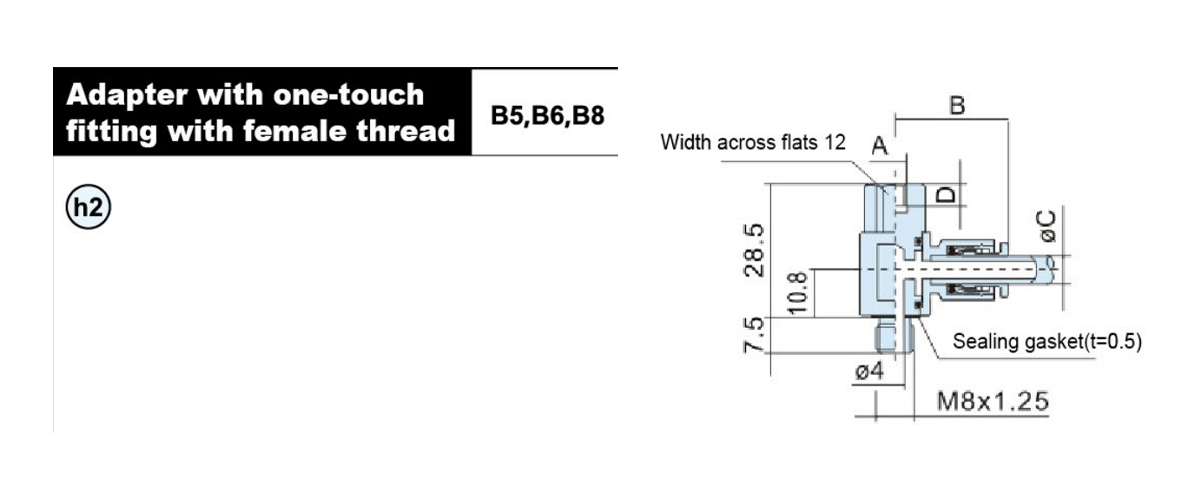

    Model A B ØC D Težina (g)
    ZPRL-04-B5 M5×0,8 23.3 4 5 24
    ZPRL-06-B5 24.3 6 24.7
    ZPRL-08-B5 26.3 8 25.3
    ZPRL-04-B6 M6×1,0 23.3 4 6 23
    ZPRL-06-B6
    ZPRL-08-B6     		24.3 6 24
    26.2 8 25
    ZPRL-04-B8
    M8×1,25     		23.3 4 8 21.8
    ZPRL-06-B8 24.3 6 22.6
    ZPRL-08-B8 26.2 8 23.4

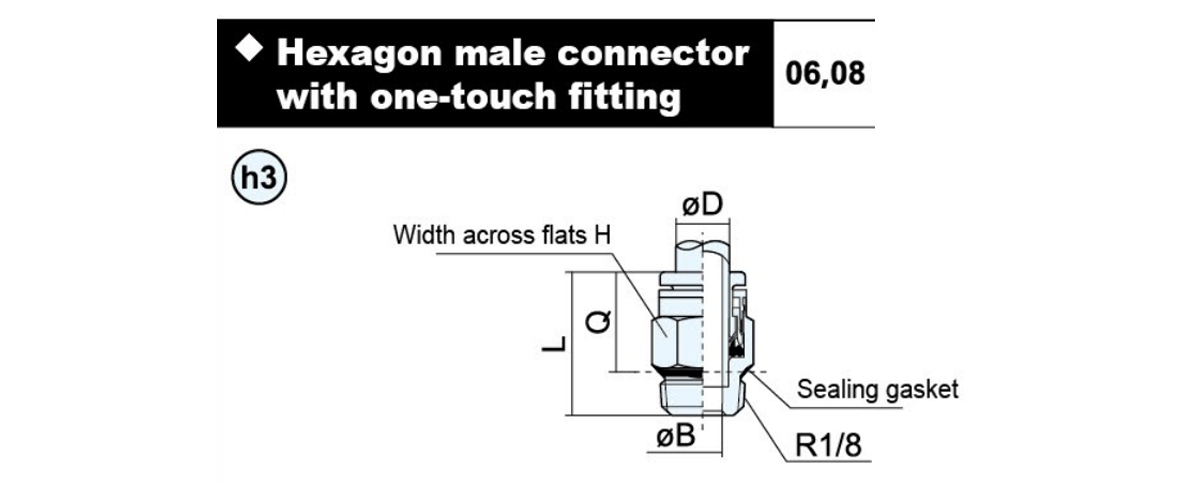

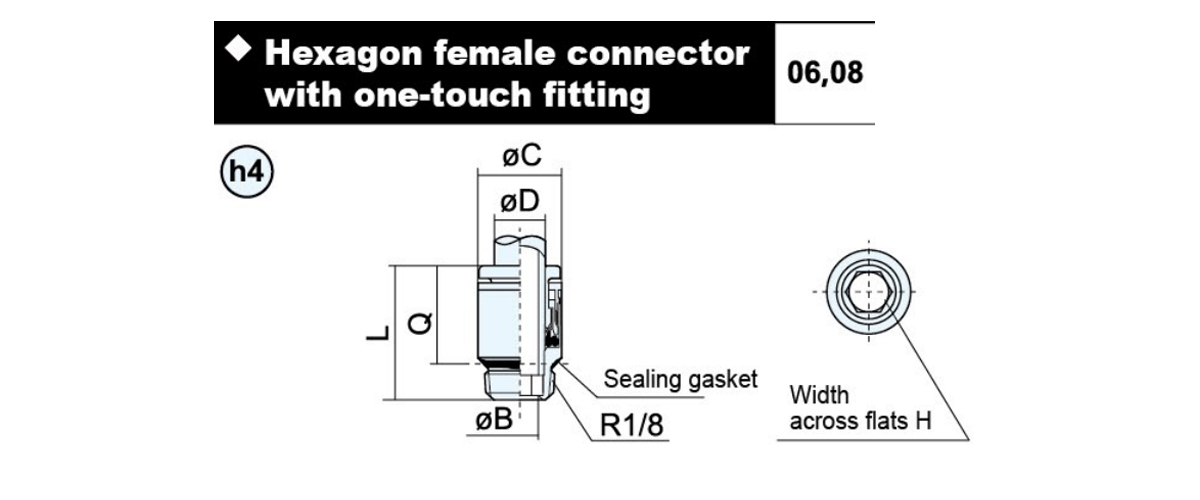

    ØD Model ØB H L Q Težina (g)
    6 KQ2H06-U01-B 5 12 19.5 14.5 6.2
    8 KQ2H08-U01-B 5.8 14 25 20.5 12.1

    ØD Model ØB C H L Q Težina (g)
    6 KQ2S06-U01-B 3.8 12 4 24 19 8
    8 KQ2S08-U01-B 4.8 14 5 27.5 22.5 11

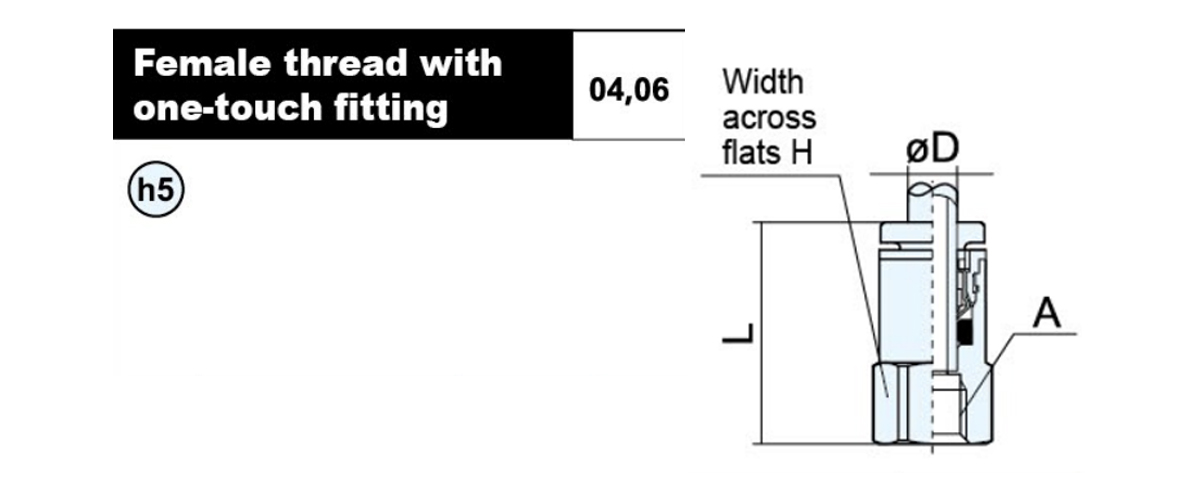

    ØD Model A H L Težina (g)
    4 KJF04-M5-B M5×0,8 8 18.8 3.8
    KJF04-M6-B M6×1,0 19.3 3.2
    6 KJF06-M5-B M5×0,8 10 18 5.2
    KJF06-M6-B M6×1,0 20 6.6
    KJF06-M8-B M8×1,0 12 21 9.6

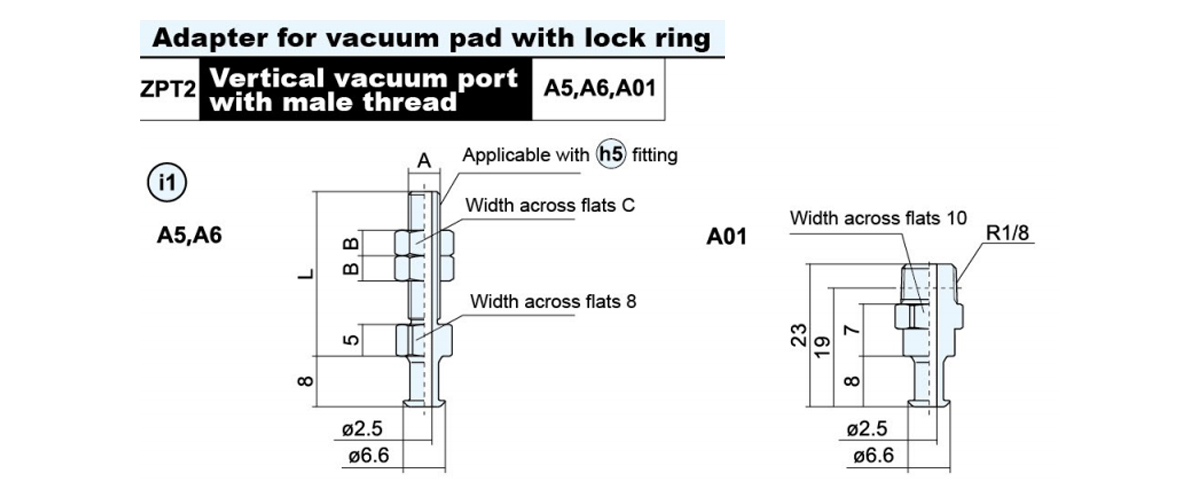

    Model adaptera A B C L Težina (g) Primjenjiva podloga
    ZPT2-A5 M5×0,8 7 4 26 4.5 E1 E2 E3 E4 E5
    ZPT2-A6 M6×1,0 8 3 31 5.9
    ZPT2-A01 - - - - 8.5

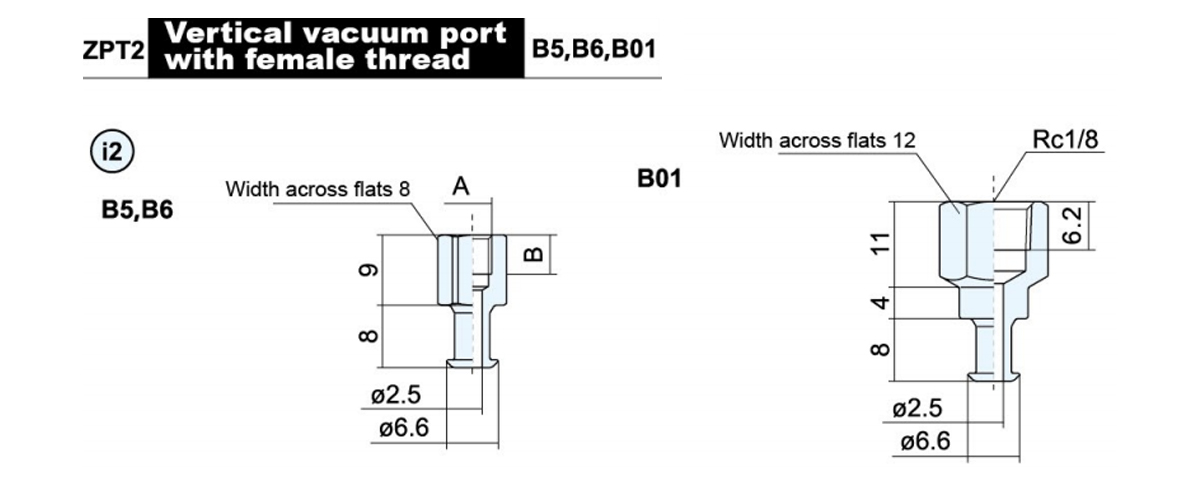

    Model adaptera A B Težina (g) Primjenjiva podloga
    ZPT2-B5 M5×0,8 5 4 E1 E2 E3 E4 E5
    ZPT2-B6 M6×1,0 6 3.7
    ZPT2-B01 - - 9

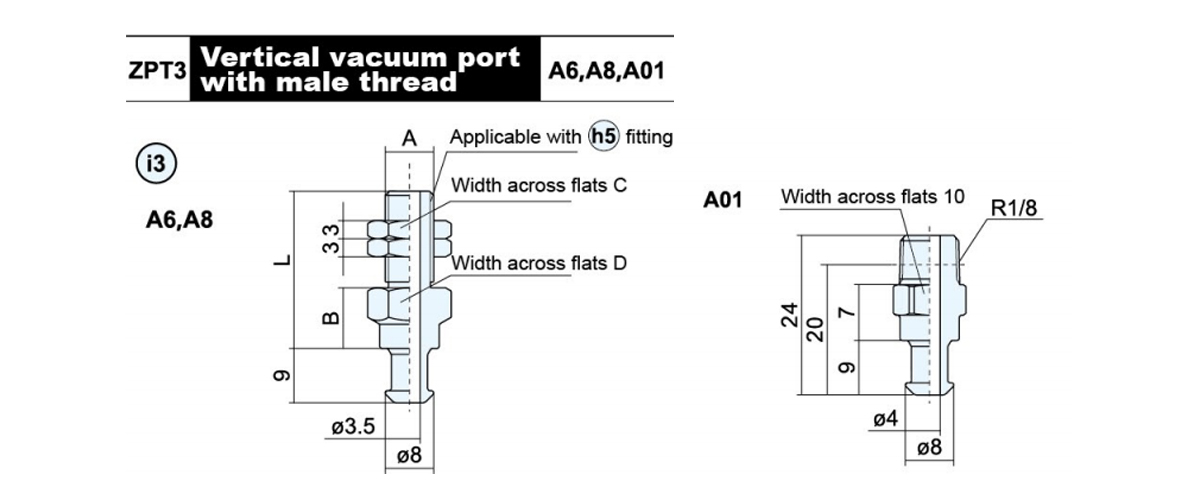

    Model adaptera A B C D L Težina (g) Primjenjiva podloga
    ZPT3-A6 M6×1,0 5 8 8 31 6 F1 F2 F3 F4 F5
    ZPT3-A8 M8×1,0 10 12 12 26 13.7
    ZPT3-A01 - - - - - 8.2

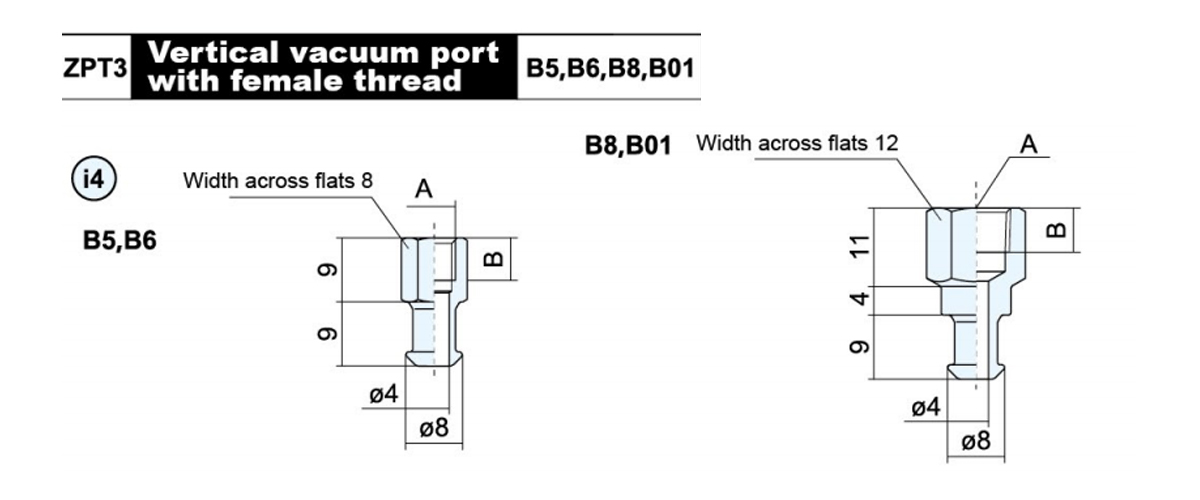

    Model adaptera A B Težina (g) Primjenjiva podloga
    ZPT3-B5 M5×0,8 5 4.6 F1 F2 F3 F4 F5
    ZPT3-B6 M6×1,0 6 4.3
    ZPT3-B8 M8×1,25 8 11.4
    ZPT3-B01 Rc1/8 6.2 9.6

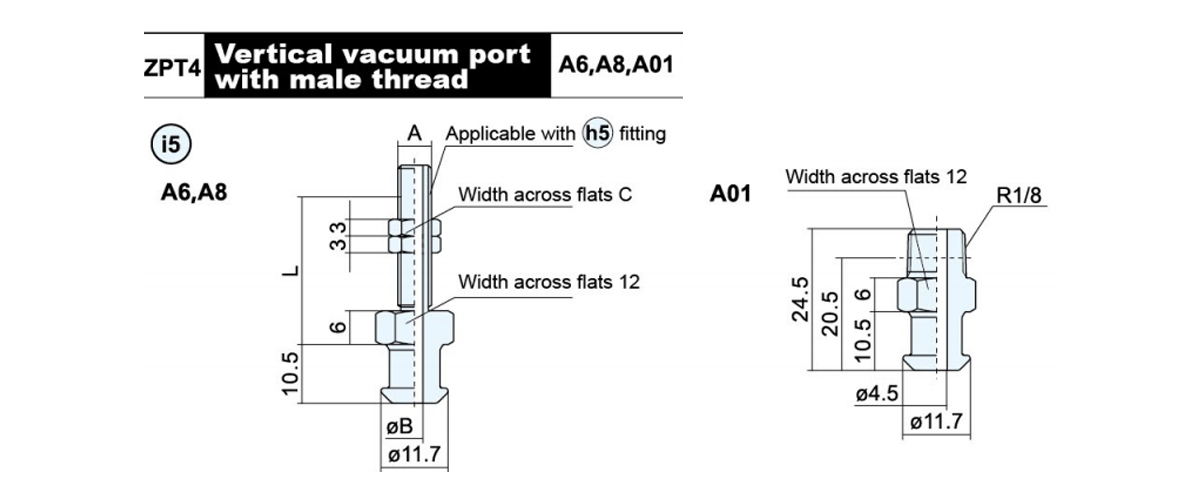

    Model adaptera A ØB C L Težina (g) Primjenjiva podloga
    ZPT4-A6 M6×1,0 3.5 8 32 13.4 G1 G2 G3 G4
    ZPT4-A8 M8×1,0 4.5 12 22 13.2
    ZPT4-A01 - - - - 13.1

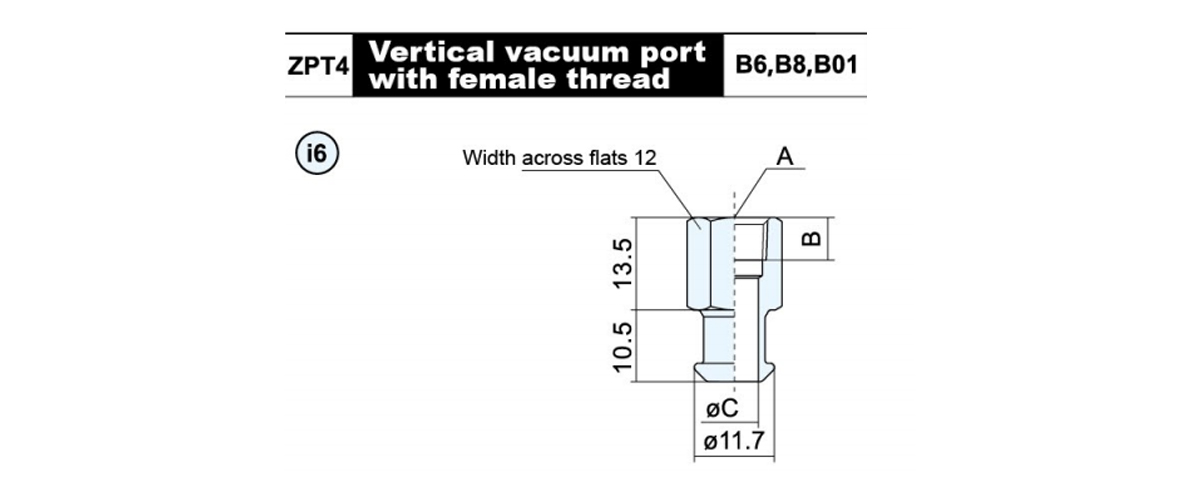

    Model adaptera A B ØC Težina (g) Primjenjiva podloga
    ZPT4-B6 M6×1,0 6 4.5 17.4 G1 G2 G3 G4
    ZPT4-B8 M8×1,25 8 6.8 14.9
    ZPT4-B01 Rc1/8 6.2 10.7

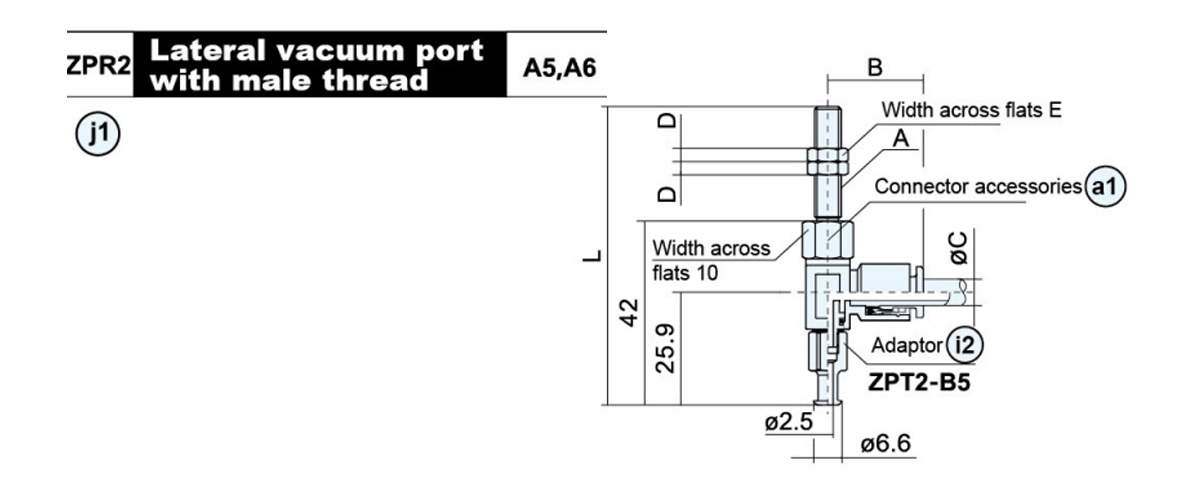

    Model adaptera A B ØC D E L Težina (g) Model konektora
    pribor     		Primjenjiva podloga
    ZPR2-04-A5 M5×0,8 20.6 4 4 7 63 21.5 ZPRS-04-A5 E1 E2 E3 E4 E5
    ZPR2-06-A5 21.6 6 22.3 ZPRS-06-A5
    ZPR2-04-A6 M6×1,0 20.6 4 3 8 68 22.7 ZPRS-04-A6
    ZPR2-06-A6 21.6 6 23.5 ZPRS-06-A6

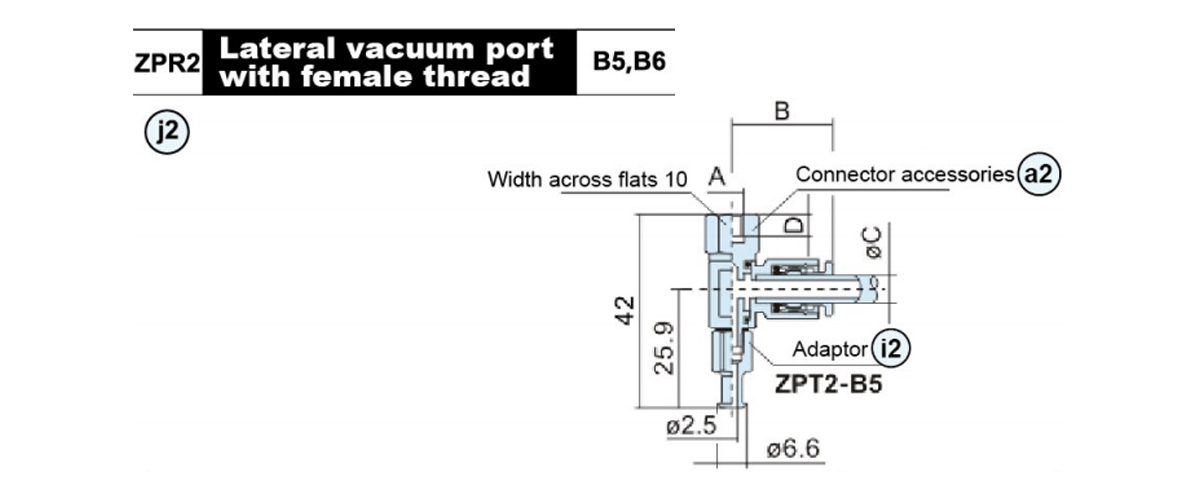

    Model adaptera A B ØC D Težina (g) Model konektora
    pribor     		Primjenjiva podloga
    ZPR2-04-B5 M5×0,8 20.6 4 4 15.6 ZPRS-04-B4 E1 E2 E3 E4 E5
    ZPR2-06-B5 21.6 6 16.3 ZPRS-06-B4
    ZPR2-04-B6 M6×1,0 20.6 4 5 15.7 ZPRS-04-B5
    ZPR2-06-B6 21.6 6 16.4 ZPRS-06-B5

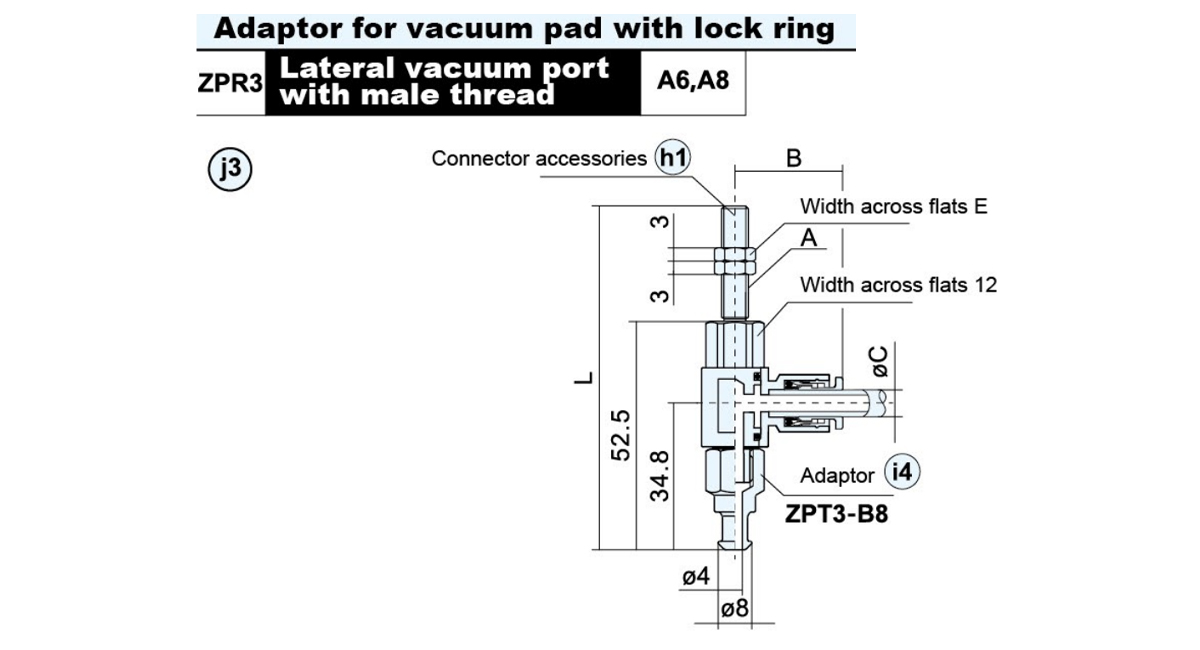

    Model A B ØC E L Težina (g) Primjenjiva podloga
    ZPR3-04-A6 M6×1,0 23.3 4 8 78.5 42.4 F1 F2 F3 F4 F5
    ZPR3-06-A6 24.3 6 43.2
    ZPR3-08-A6 26.2 8 44.1
    ZPR3-04-A8 M8×1,0 23.3 4 12 68.5 45
    ZPR3-06-A8 24.3 6 45.5
    ZPR3-08-A8 26.2 8 46.7

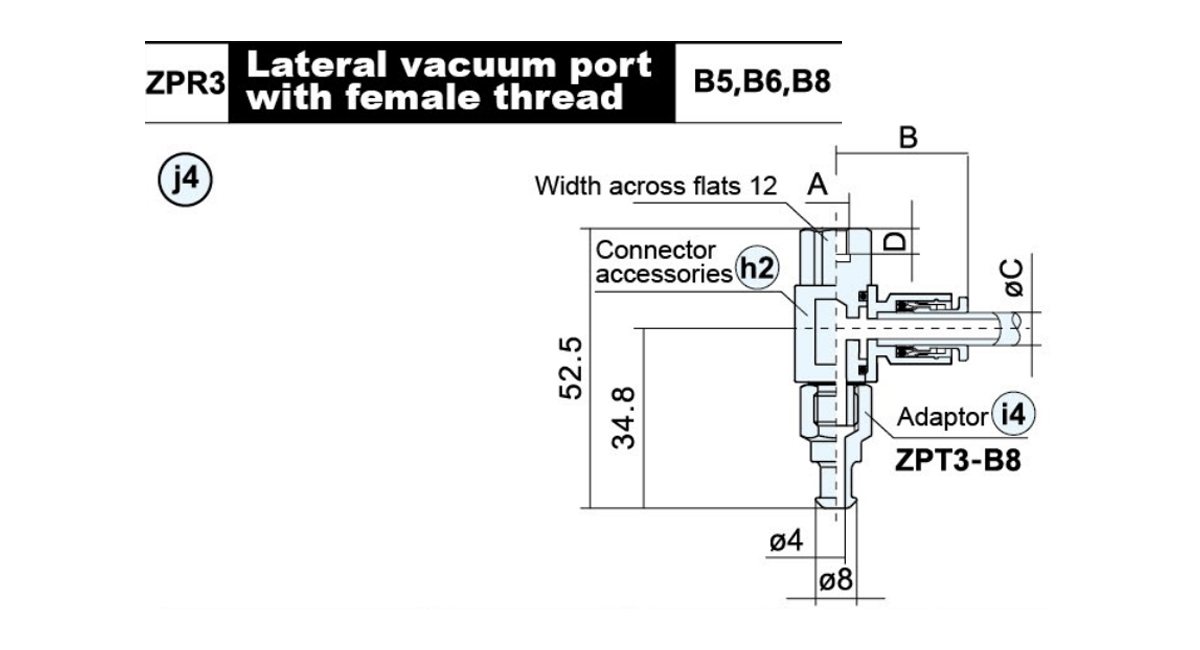

    Model A B ØC D Težina (g) Primjenjiva podloga
    ZPR3-04-B5 M5×0,8 23.3 4 5 35.5 F1 F2 F3 F4 F5
    ZPR3-06-B5 24.3 6 36.1
    ZPR3-08-B5 26.3 8 36.7
    ZPR3-04-B6 M6×1,0 23.3 4 6 34.4
    ZPR3-06-B6 24.3 6 35.1
    ZPR3-08-B6 26.2 8 36.1
    ZPR3-04-B8 M8×1,25 23.3 4 8 33.1
    ZPR3-06-B8 24.3 6 33.9
    ZPR3-08-B8 26.2 8 34.5

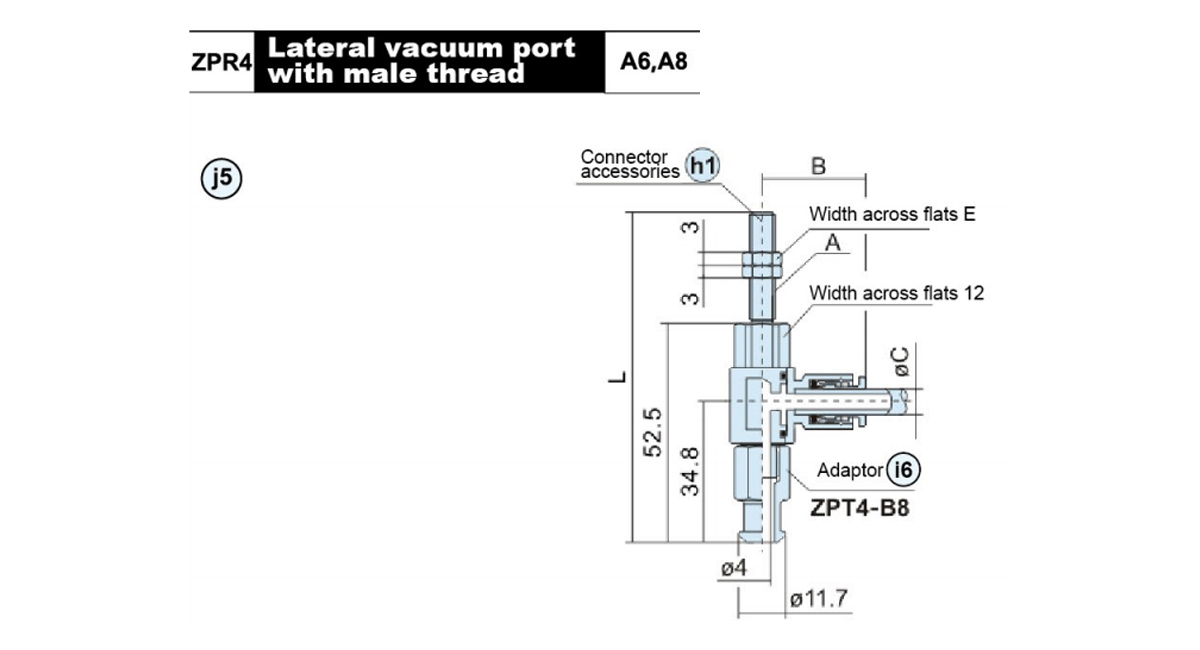

    Model A B ØC E L Težina (g) Primjenjiva podloga
    ZPR4-06-A6 M6×1,0 24.3 6 8 78.5 46.4 G1 G2 G3 G4
    ZPR4-08-A6 26.2 8 47.3
    ZPR4-06-A8 M8×1,0 24.3 6 12 68.5 48.8
    ZPR4-08-A8 26.2 8 50

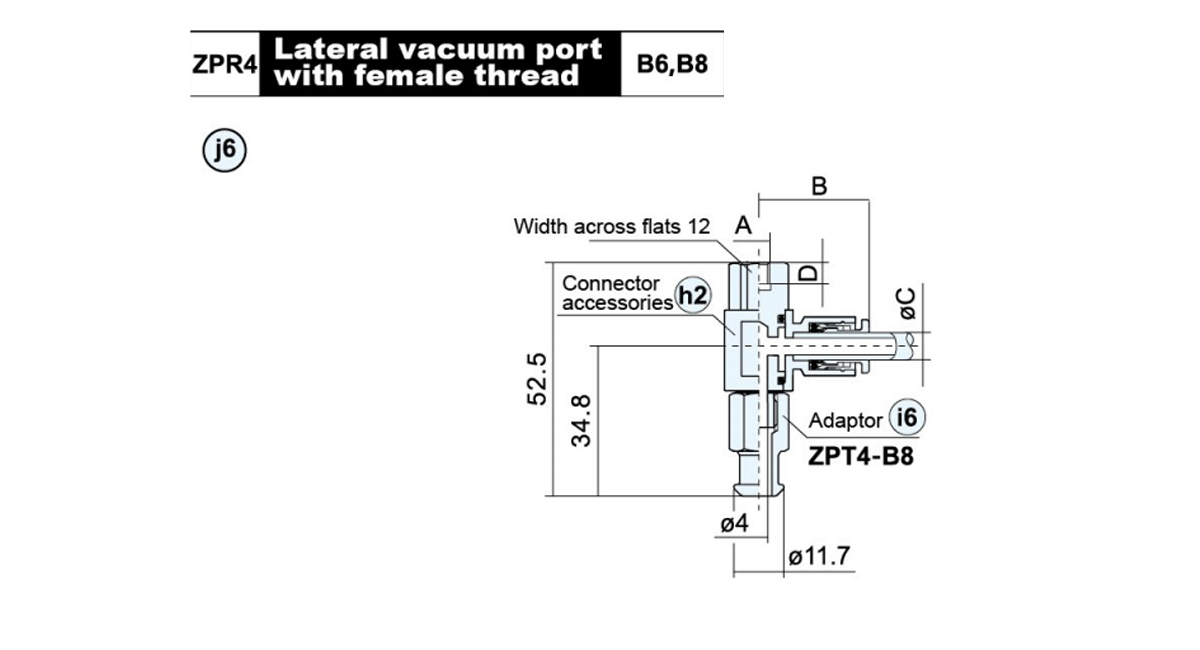

    Model A B ØC D Težina (g) Primjenjiva podloga
    ZPR4-06-B6 M6×1,0 24.3 6 6 39.6 G1 G2 G3 G4
    ZPR4-08-B6 26.2 8 39.5
    ZPR4-06-B8 M8×1,25 24.3 6 8 37.2
    ZPR4-08-B8 26.2 8 37.8

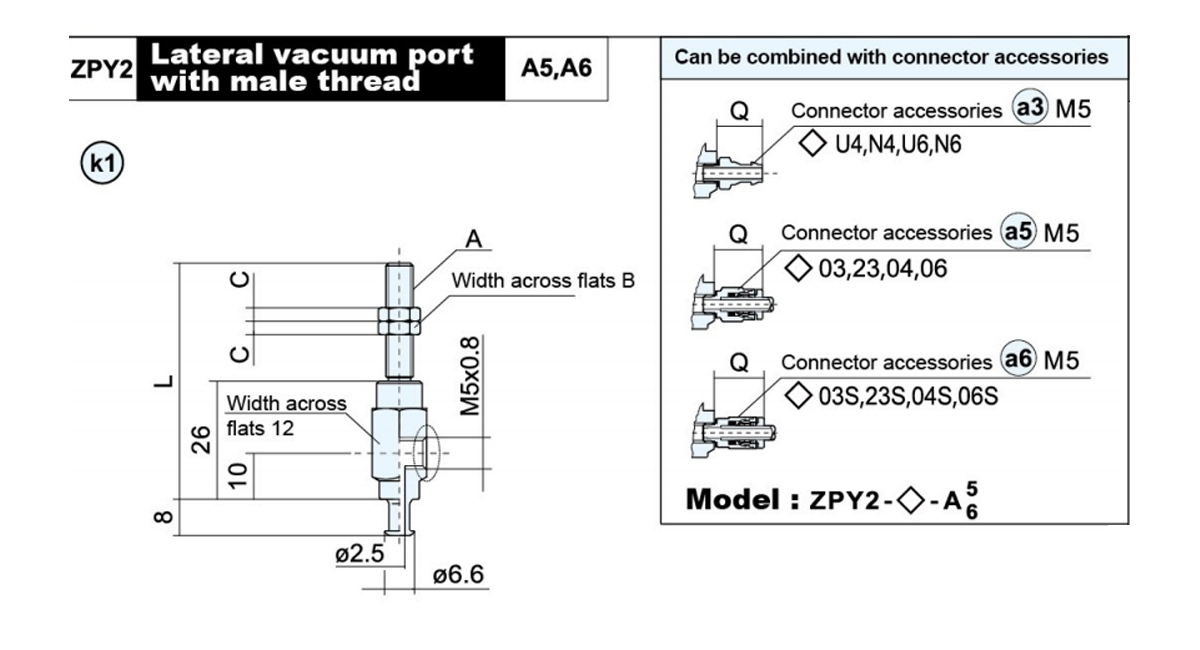

    Model A B C L Težina (g) Primjenjiva podloga
    ZPY2-B5-A5 M5×0,8 7 4 47 27.3 E1 E2 E3 E4 E5
    ZPY2-B5-A6 M6×1,0 8 3 52 28.4

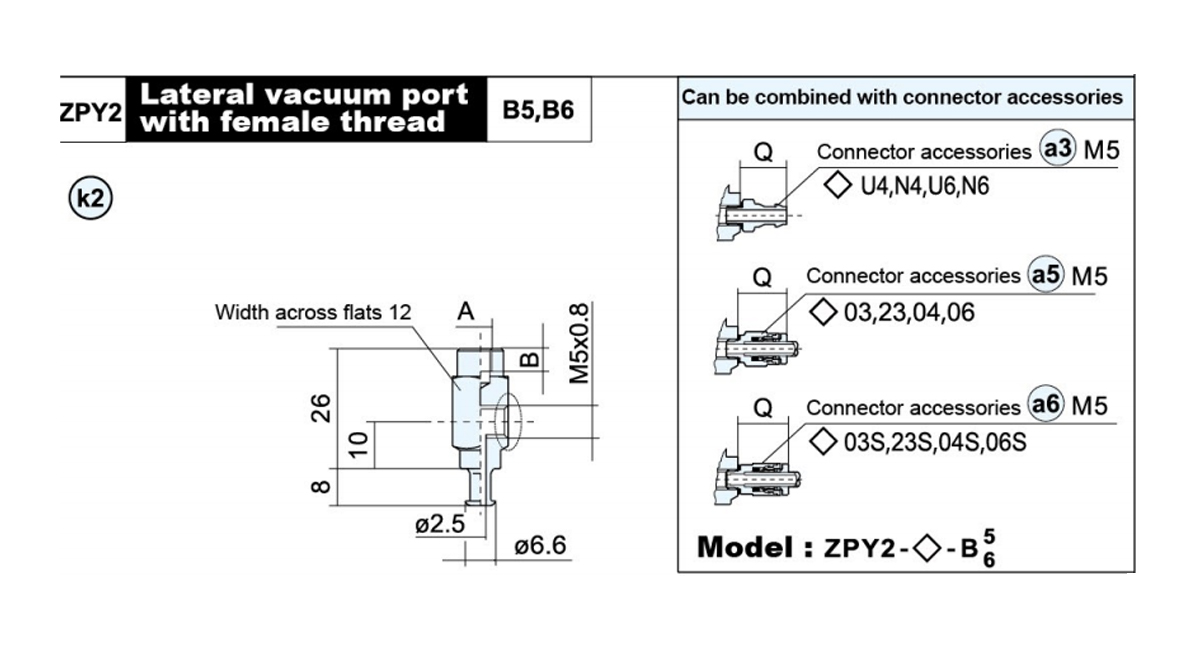

    Model A B Težina (g) Primjenjiva podloga
    ZPY2-B5-B5 M5×0,8 5 21 E1 E2 E3 E4 E5
    ZPY2-B5-B6 M6×1,0 6 20.6

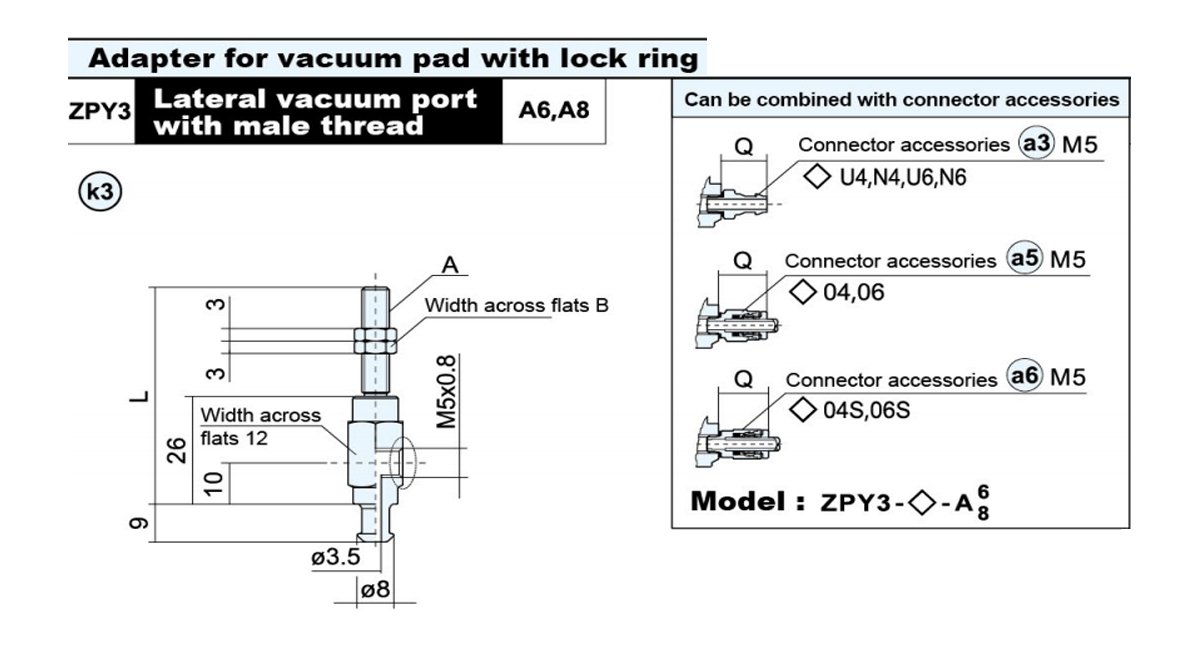

    Model adaptera A B L Težina (g) Primjenjiva podloga
    ZPY3-B5-A6 M6×1,0 8 54 31.4 F1 F2 F3 F4 F5
    ZPY3-B5-A8 M8×1,0 12 44 34.4

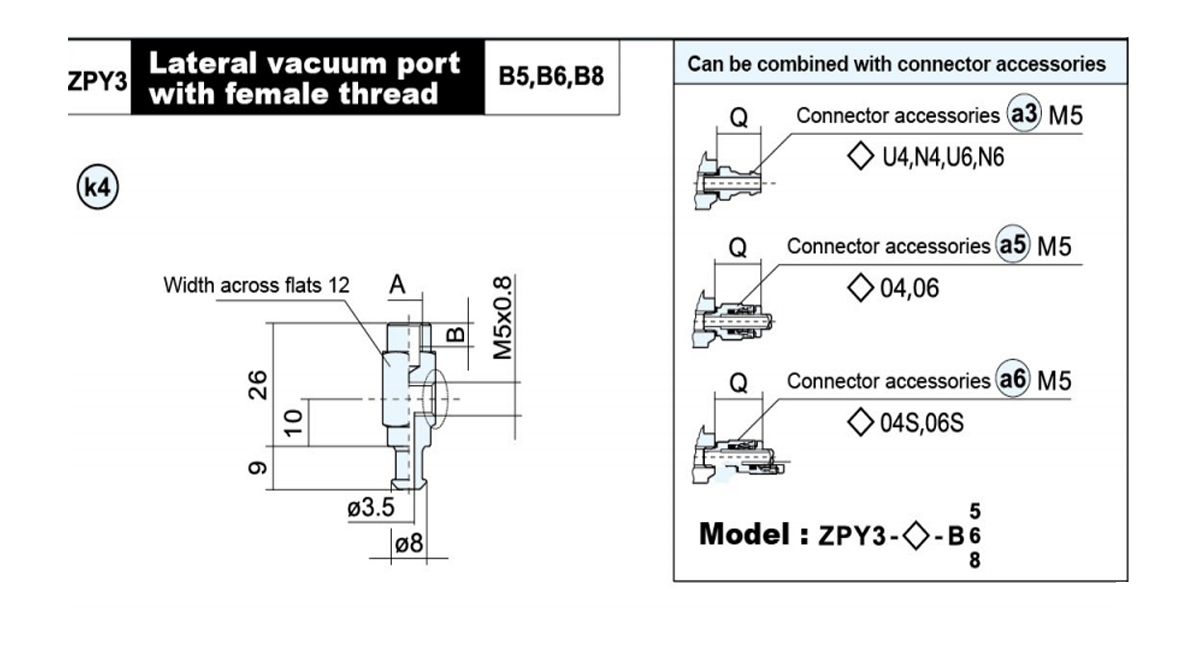

    Model adaptera A B Težina (g) Primjenjiva podloga
    ZPY3-B5-B5 M5×0,8 5 23.5 F1 F2 F3 F4 F5
    ZPY3-B5-B6 M6×1,0 6 23.8
    ZPY3-B5-B8 M8×1,25 8 21.7

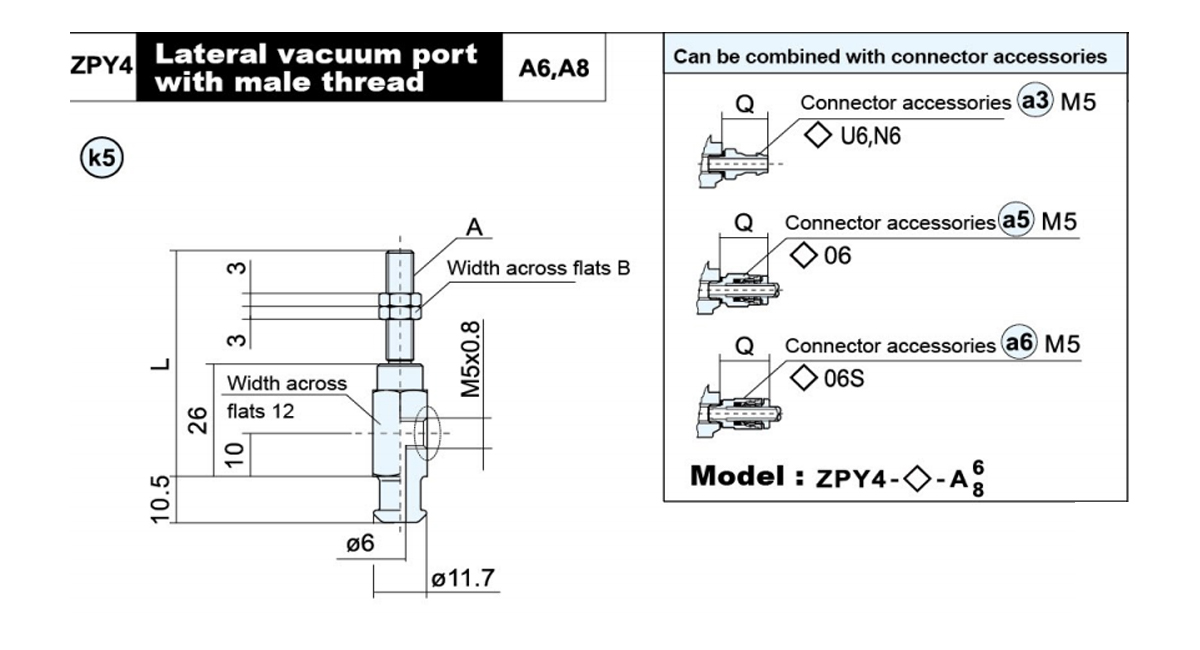

    Model adaptera A B L Težina (g) Primjenjiva podloga
    ZPY4-B5-A6 M6×1,0 8 54 35.9 G1 G2 G3 G4
    ZPY4-B5-A8 M8×1,0 12 44 38.9

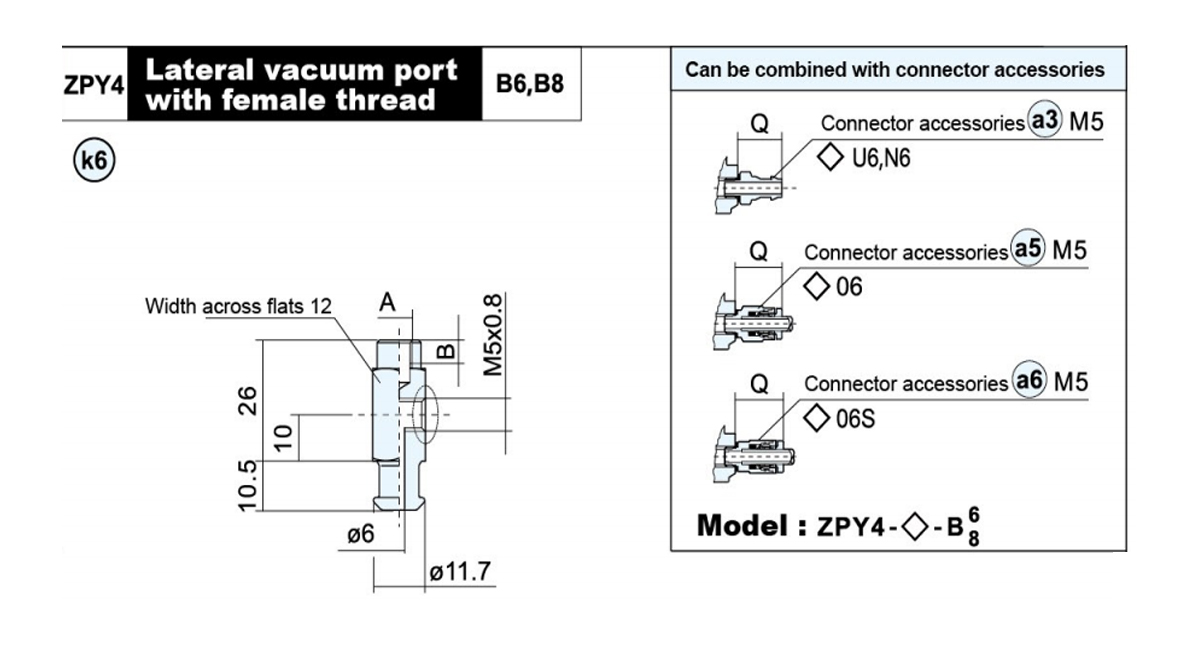

    Model adaptera A B Težina (g) Primjenjiva podloga
    ZPY4-B5-B6 M6×1,0 6 28.1 G1 G2 G3 G4
    ZPY4-B5-B8 M8×1,25 8 26.1

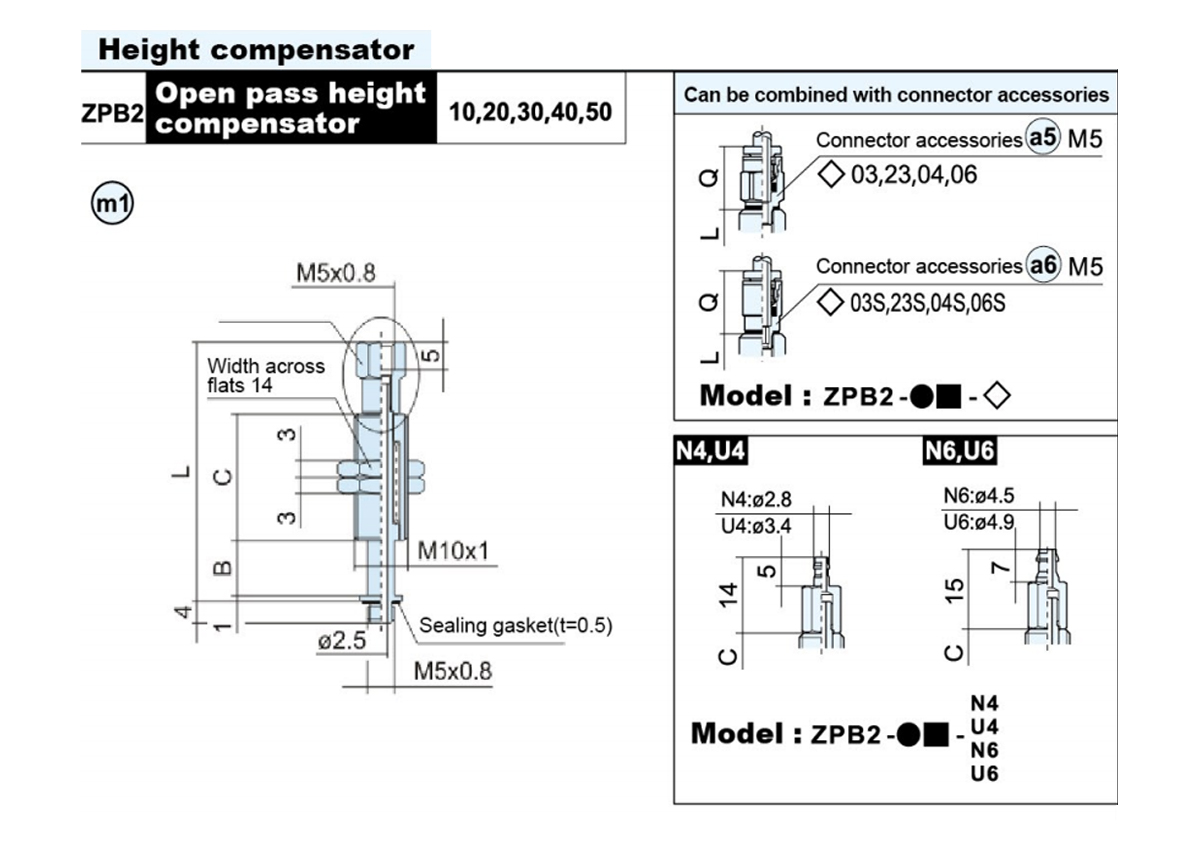

    Model B C L ●težina  (g)
    J K
    ZPB2-●10-B5 10 23 47 19.6 19.2
    ZPB2-●20-B5 20 51 85 29 27.8
    ZPB2-●30-B5 30 95 30.8 29.6
    ZPB2-●40-B5 40 77 131 41.4 41.6
    ZPB1-●50-B5 50 141 42 43

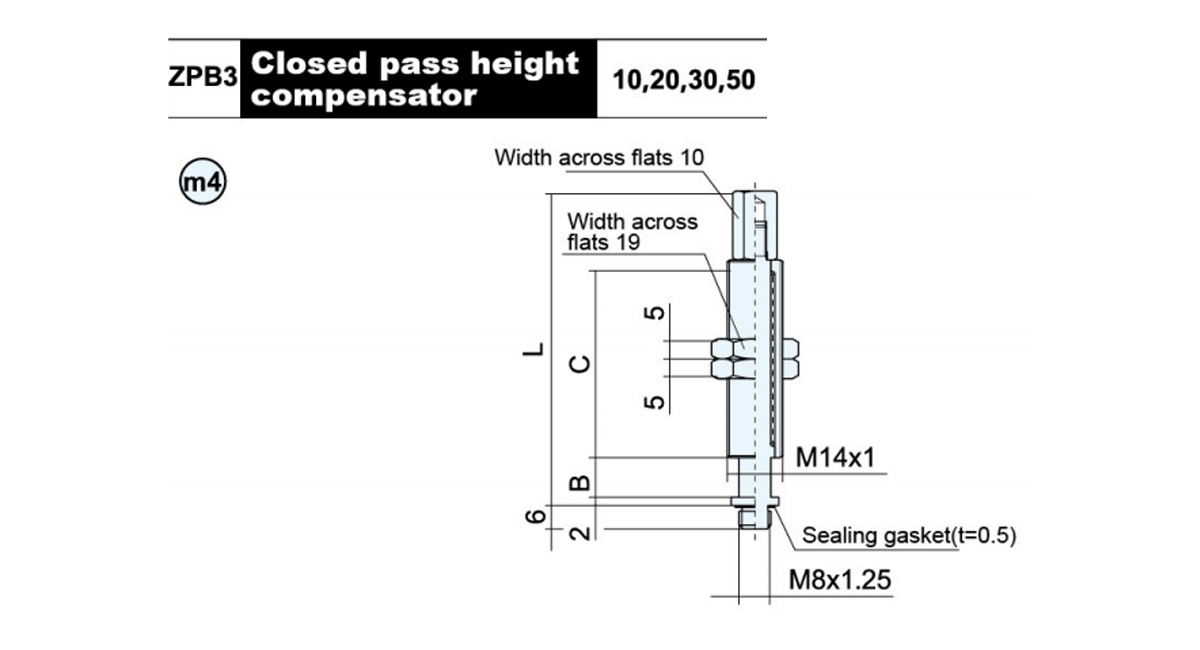

    Model

    A

    		B C D L ●težina (g)
    J K
    ZPB3-●10-B5 M5×0,8 10 50 10 77 68 64.2
    ZPB3-●20-B5 20 81 68.8 67
    ZPB3-●30-B5 30 91 71.6 71.4
    ZPB3-●50-B5 50 75 136 97.5 97.6
    ZPB3-●10-B01 Rc1/8 10 50 12 78.5 70.4 66.6
    ZPB3-●20-B01 20 84 69.8 67
    ZPB3-●30-B01 30 94 72.6 71
    ZPB3-●50-B01 50 75 139 97.2 95
    ●Vrsta kompenzatora visine: rotirajući (J), ne može se rotirati (K)    ■ Hod odbojnika (mm): 10,20,30,50

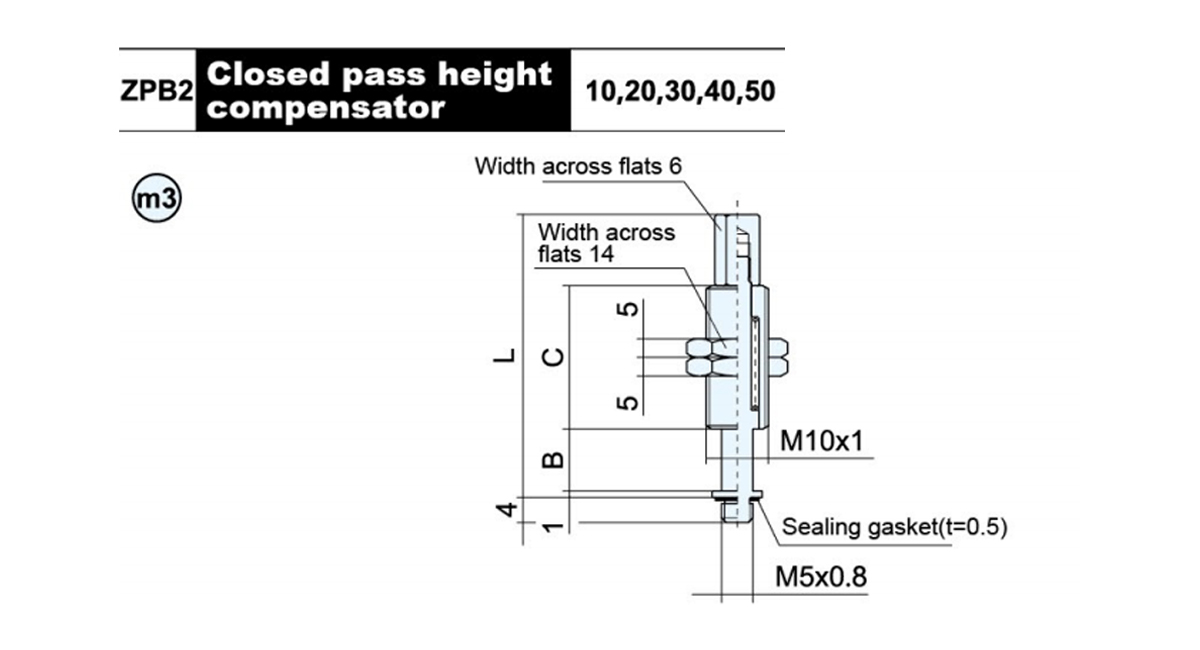

    Model B C L ●težina  (g)
    J K
    ZPB2-●10 10 23 45 19.7 20
    ZPB2-●20 20 51 83 33.8 30
    ZPB2-●30 30 93 32.3 31.7
    ZPB2-● 40 40 77 129 44.3 44.3
    ZPB2-●50 50 139 45.6 41.6

    ●Vrsta kompenzatora visine: Rotirajući (J), Nemogućnost rotiranja (K)
    ■Hod odbojnika (mm): 10,20,30,40,50

    Model B C L ●težina (g)
    J K
    ZPB3-●10 10 50 80 80.2 74.4
    ZPB3-●20 20 77 69.9 71.2
    ZPB3-●30 30 87 77.8 77
    ZPB3-●50 50 75 132 103.8 105.8
    ●Vrsta kompenzatora visine: Rotirajući (J), Nemogućnost rotiranja (K)■Buffer stroke(mm):10,20,30,50
