Standardni cilindar serije SU (bez tipa spone) Dobavljači

Dom / Proizvodi / Zračni cilindar / Standardni cilindar / Standardni cilindar serije SU (bez tipa spone)

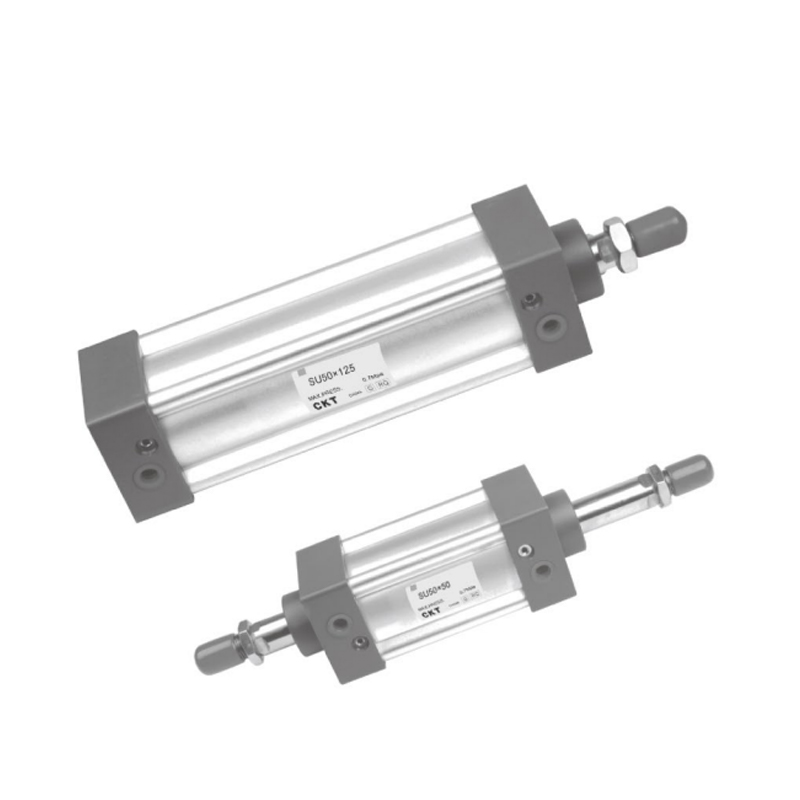

Standardni cilindar serije SU (bez tipa spone)
  • Standardni cilindar serije SU (bez tipa spone)
Standardni cilindar

Standardni cilindar serije SU (bez tipa spone)

1. Brtva klipa ima dvosmjernu brtvenu strukturu posebnog oblika s kompaktnom veličinom i funkcijom skladištenja ulja;
2. Aluminijska cijev je cijev u obliku slova M bez spone i ima dobru antikorozivnu učinkovitost;
3. U usporedbi sa standardnim cilindrima ISO15552, duljina cilindara serije SU s istim promjerom cilindra je manja;
4. Podešavanje odbojnika cilindra je stabilno;
5. Dodaci za ugradnju cilindra dijele se s cilindrima serije SC;
6. Odabir materijala za brtvljenje otpornih na visoke temperature može osigurati normalan rad cilindra u uvjetima od 150°C.

E-pošta: manager@cktworld.com
Preuzmi
PREV:SI Series Standard Cylinder (No Tie Rod Type)
SLJEDEĆI:Standardni cilindar serije MBB
  • Veličina provrta (mm) 32 40 50 63 80 100
    Akcija Dvostruko djelovanje
    tekućina Zrak (filtrirati filtarskim elementom od 40 μm)
    Montaža
    Vrsta     		C-SU serija Bacis FA FB CA CB LB TC TCM1
    Serije C-SUD,C-SUJ Bacis FA LB TC TCM1
    Raspon radnog tlaka 0,1 ~ 1,0 MPa (14 ~ 145 psi)
    Proof Pressure 1,5 MPa (215 psi)
    Radna temperatura (℃) -20~80
    Raspon radne brzine (mm/s) 30~800
    Tolerancija duljine poteza 0~250 1,0 251~1000 1,4 1001~1500 1,8
    jastuk Podesivi jastuk
    jastuk Stroke 21 28 29
    *Veličina priključka PT1/8 PT1/4 PT3/8 PT1/2
    *NPT i G tipovi navoja dostupni su za spoj.

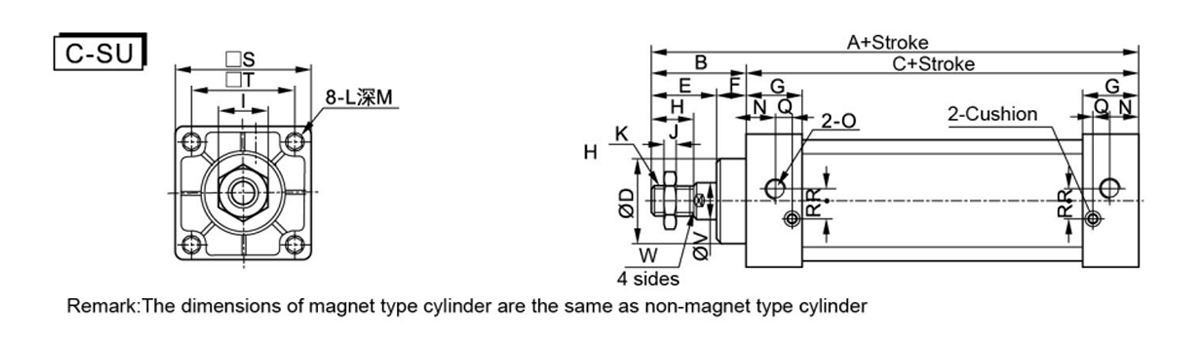

  • Veličina provrta/simbol A B C D E F G H I J K L M N 0 P Q R S T V W
    32 140 47 93 28 32 15 27.5 22 17 6 M10×1,25 M6×1 9.5 14 PT1/8 5.5 6 6.5 45 33 12 10
    40 142 49 93 32 34 15 27.5 24 17 7 M12×1,25 M6×1 9.5 15 PT1/4 6 5 8.5 50 37 16 14
    50 150 57 93 38 42 15 27.5 32 23 8 M16×1,5 M6×1 9.5 17 PT1/4 8.5 2.5 10 62 47 20 17
    63 153 57 96 38 42 15 27.5 32 23 8 M16×1,5 M8×1,25 9.5 15 PT3/8 9.5 4 8.5 75 56 20 17
    80 182 75 107 47 54 21 33 40 26 10 M20×1,5 M10×1,5 11.5 19.5 PT3/8 10 4.5 14 94 70 25 22
    100 188 75 113 47 54 21 33 40 26 10 M20×1,5 M10×1,5 11.5 16.5 PT1/2 11 6.5 14 112 84 25 22

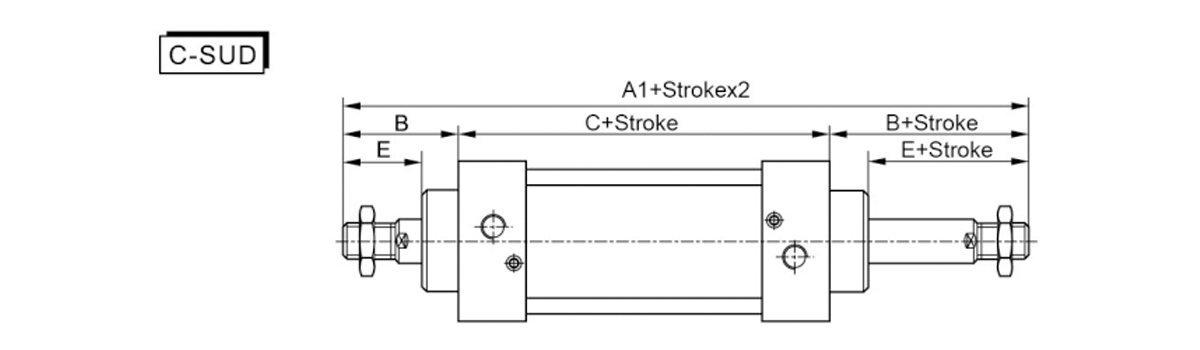

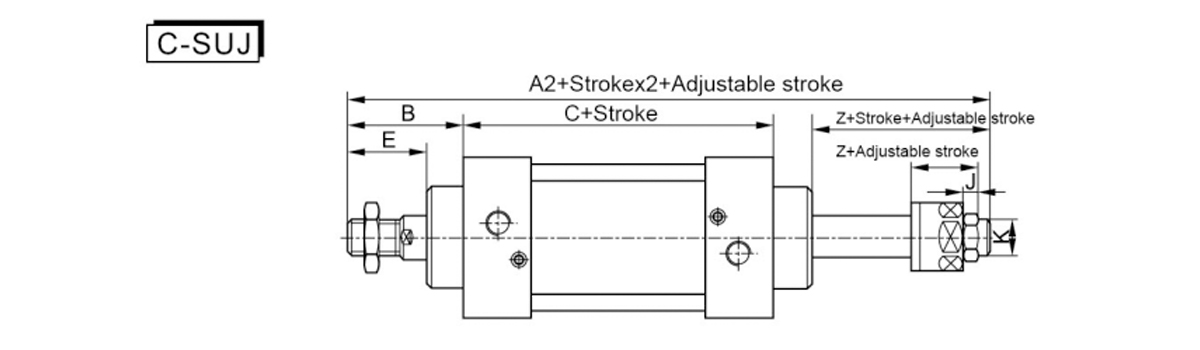

    Veličina provrta/simbol A1 A2 B C E Z J K
    32 187 182 47 93 32 27 6 M10×1,25
    40 191 185 49 93 34 28 7 M12×1,25
    50 207 194 57 93 42 29 8 M16×1,5
    63 210 197 57 96 42 29 8 M16×1,5
    80 257 238.5 75 107 54 35.5 10 M20×1,5
    100 263 244.5 75 113 54 35.5 10 M20×1,5
    Napomena: 1. Dimenzije cilindra magnetnog tipa iste su kao cilindri bez magneta; 2. Ista veličina kao standardni tip C-SU za model ne pokazuje veličinu.

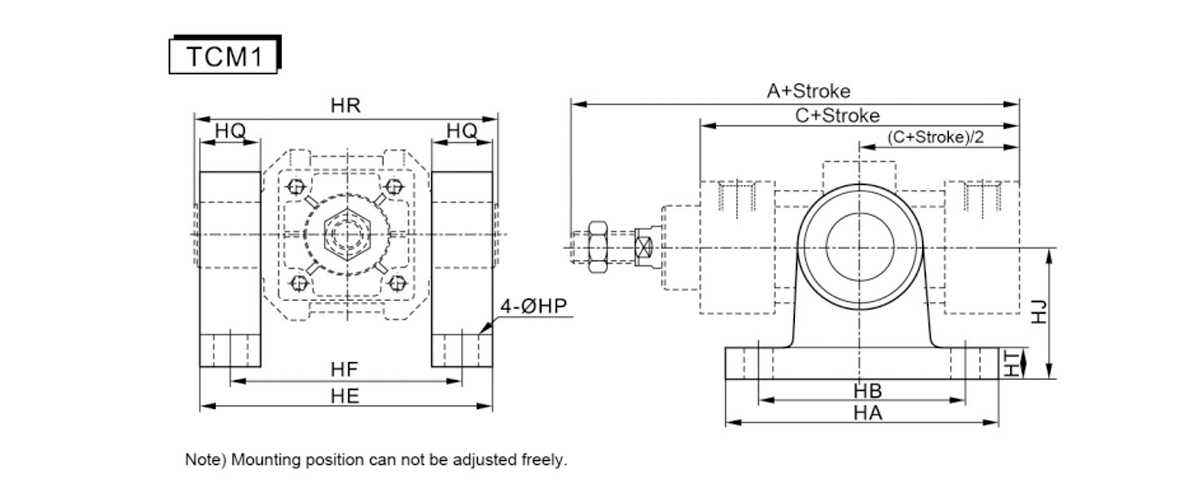

    Veličina provrta/simbol A C HA HB ON HF HP sjedište HR HT HJ
    32 140 93 80 60 72 62 9 12 74 11 40
    40 142 93 103 80 109 86 11 23 113 12 50
    50 150 93 103 80 122 99 11 23 126 12 50
    63 153 96 103 80 134 111 11 23 138 12 50
    80 182 107 110 85 160 137 13 23 164 12 70
    100 188 113 110 85 178 155 13 23 182 12 70

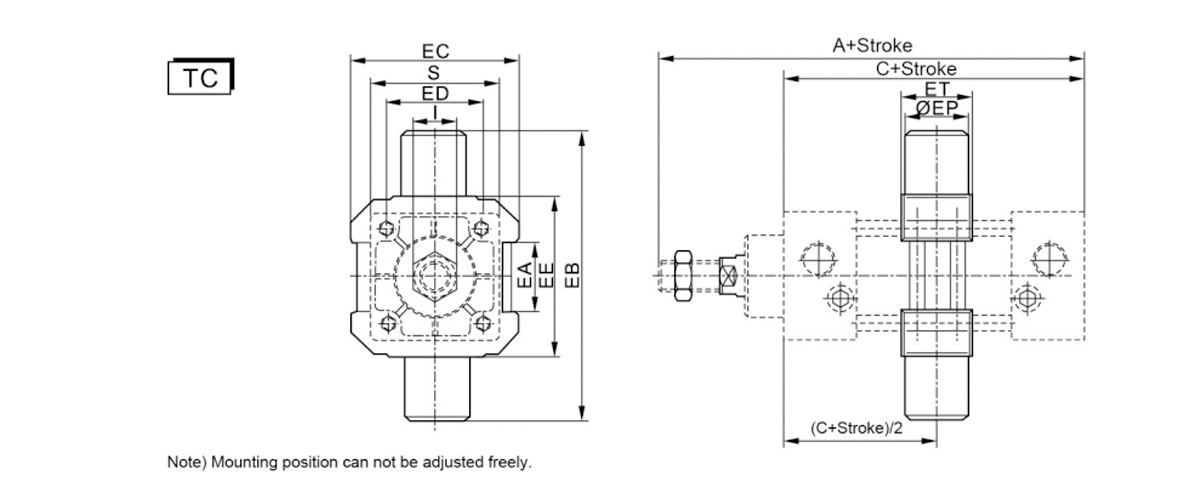

    Veličina provrta/simbol A C EA EB EC ED EE EP ET I S
    32 140 93 20 74 52 33 50 12 22 17 45
    40 142 93 27 113 65 37 63 25 28 17 50
    50 150 93 31 126 75 47 76 25 28 23 62
    63 153 96 42 138 90 56 88 25 30 23 75
    80 182 107 54 164 112 70 114 25 32 26 94
    100 188 113 68 182 135 84 132 25 38 26 112
    Ugradbene dimenzije ostalih priključaka potpuno su iste kao i kod cilindara serije C-SC.
