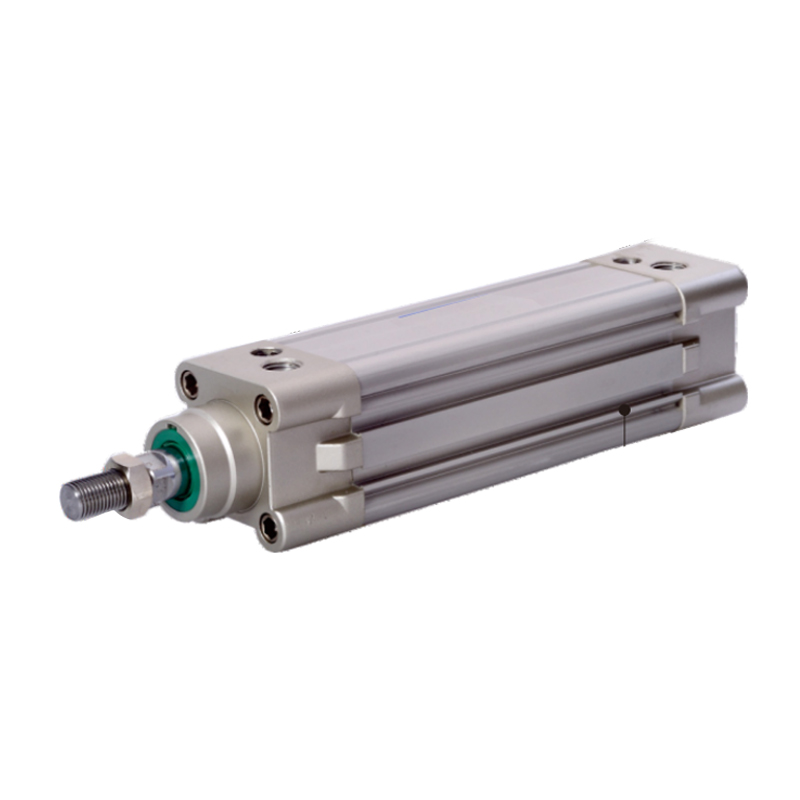

Standardni cilindar serije SE (bez tipa spone)
  • Standardni cilindar serije SE (bez tipa spone)
Standardni cilindar

Standardni cilindar serije SE (bez tipa spone)

1. Brtva klipa ima dvosmjernu brtvenu strukturu posebnog oblika s kompaktnom veličinom i funkcijom skladištenja ulja;
2. Kvadratna aluminijska cijev, bez spone, dobra antikorozivna izvedba;
3. Podešavanje odbojnika cilindra je stabilno;
4. Cilindri i pribor za ugradnju cilindara različitih specifikacija dostupni su kupcima po izboru.

E-pošta: manager@cktworld.com
Preuzmi
PREV:Standardni cilindri serije CA2
SLJEDEĆI:SI Series Standard Cylinder (No Tie Rod Type)
  • Unutarnji promjer (mm) 32 40 50 63 80 100 125
    Način rada Klipni tip
    Radni medij Zrak (filtriran kroz filter od 40 μm)

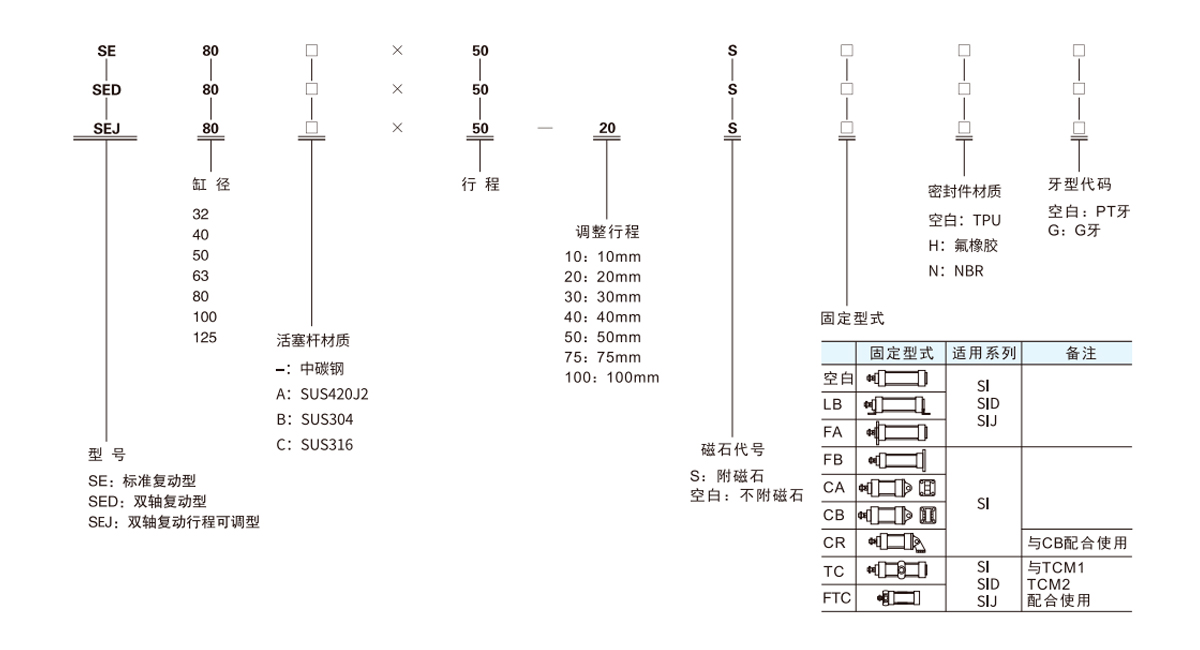

    Fiksni tip Serija SE Osnovni tip FA FB CA CB CR LB TC TCM1 TCM2 FTC
    SE D, SE J serija Osnovni tip FA LB TC TCM1 TCM2 FTC
    Raspon radnog tlaka 0,15~1,0MPa(22~145psi)(1,5~10,0bar)
    Zajamčena otpornost na pritisak 1,5 MPa (215 psi) (15 bara)
    Radna temperatura °C -20~70
    Raspon radnih brzina mm/s 30~800 30~500
    Raspon tolerancije putovanja 0~250 60251~1000 151001~1500 20
    Vrsta međuspremnika Podesivi tampon
    Hod odbojnika mm 27 30 36 40
    *Promjer preuzimanja PT1/8 PT1/4 PT3/8 PT1/2
    *NPT i G tipovi navoja dostupni su za spoj.

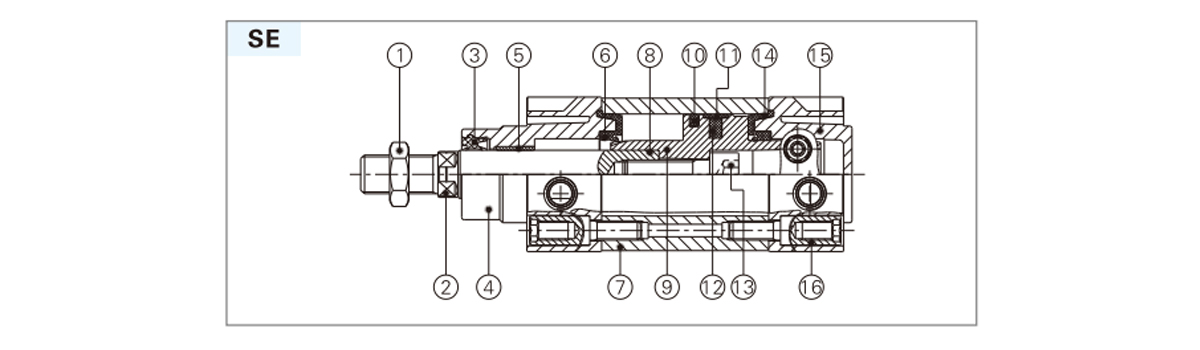

  • Ime Materijal Ime Materijal
    1 Matica Ugljični čelik/nehrđajući čelik 9 Klip Aluminijska legura
    2 Klip rod S45C tvrdo kromirana brusna šipka 10 Klip O-ring TPU
    Nehrđajući čelik Materijal otporan na habanje
    3 O-prsten prednjeg poklopca TPU 11 Nosite prsten Plastika (φ100 ili manje)
    4 Prednji poklopac Aluminijska legura 12 Magnet Guma (ostalo)
    5 Čahura Materijal otporan na habanje 13 Utični šesterokutni vijak Ugljični čelik
    6 O-prsten odbojnika TPU 14 Jastučić odbojnika TPU
    7 Tijelo cilindra Aluminijska legura 15 Stražnja korica Aluminijska legura
    8 Klip rod O-ring NBR 16 Potporna matica Ugljični čelik/nehrđajući čelik

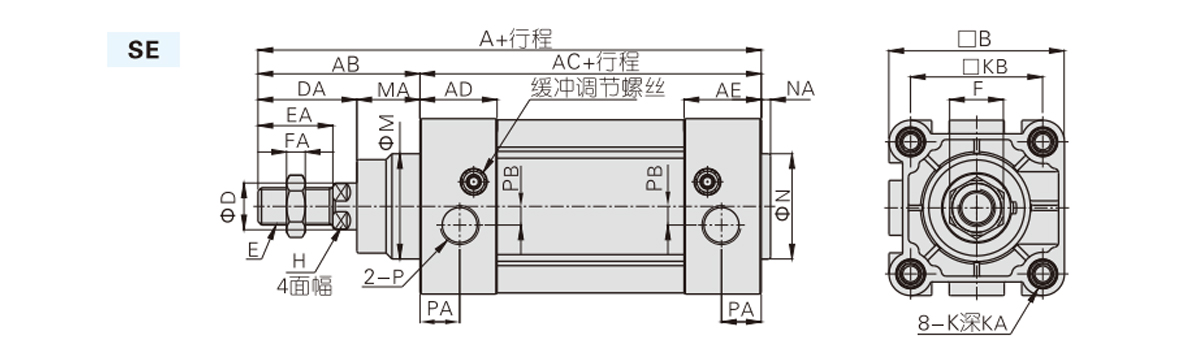

    Promjer/simbol cilindra A AB AC AD AE B D DA E EA F FA M MA H K KA KB N NA P PA PB
    32 142 48 94 27.5 27.5 46.5 12 29 M10×1,25 22 17 6 30 19 10 M6 16 32.5 30 3 PT1/8 13.5 6
    40 159 54 105 32 32 54 16 33 M¹2×1,25 24 17 7 35 21 13 M6 17 38 35 3.5 PT1/4 17.5 6
    50 175 69 106 31 31 64 20 42 M16×1,5 32 23 8 40 27 17 M8 17 46.5 40 3.5 PT1/4 14 8
    63 190 69 121 33 33 75 20 42 M16×1,5 32 23 8 45 27 17 M8 17 56.5 45 4 PT3/8 17 8
    80 214 86 128 33 33 93 25 53 M20×1,5 40 26 10 45 33 22 M10 19 72 45 4 PT3/8 16.5 8
    100 229 91 138 37 37 110 25 55 M20×1,5 40 26 10 55 36 22 M10 19 89 55 4 PT1/2 19.5 10
    125 279 119 160 46 46 134 32 74 M27×2,0 54 41 13.5 60 45 27 M12 22 110 60 4 PT1/2 23 11
    Napomena: Dimenzije magnetskog tipa i nemagnetskog tipa su iste.

    Promjer/simbol cilindra A AB AC DA DB E FA
    规格代号 SED SEJ
    32 190 188 48 94 29 27 M10X1.25 6
    40 213 208 54 105 33 28 M12X1.25 7
    50 244 231 69 106 42 29 M16X1.5 8
    63 259 246 69 121 42 29 M16X1.5 8
    80 300 282.5 86 128 53 35.5 M20X1.5 10
    100 320 300.5 91 138 55 35.5 M20X1.5 10
    125 398 366.5 119 160 74 42.5 M27X2.0 13.5
    Napomena: Dimenzije magnetskih i nemagnetskih tipova su iste. Dimenzije koje nisu navedene iste su kao standardne vrste SI.
