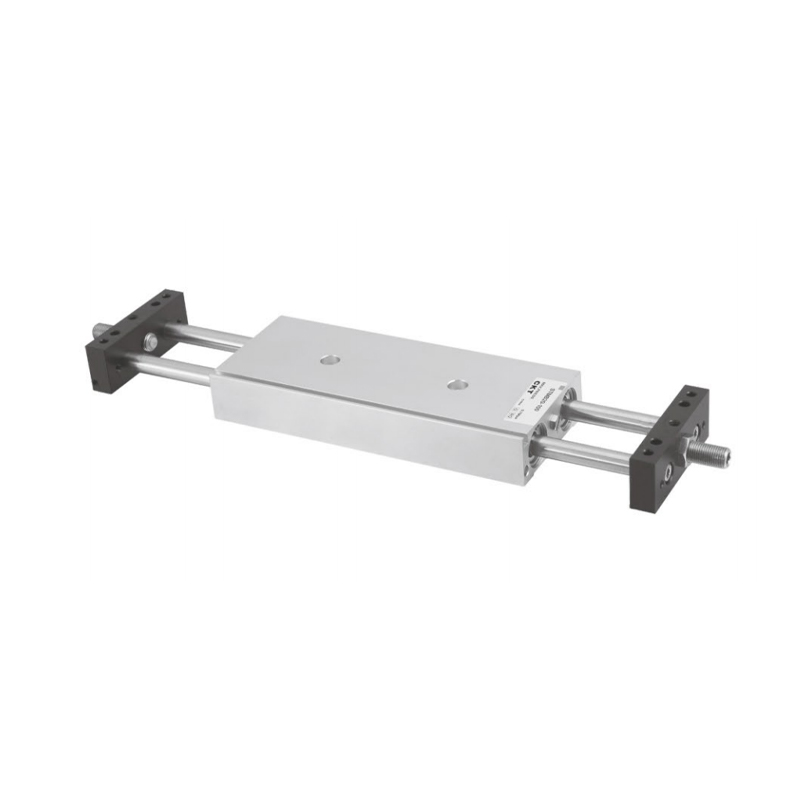

Klizni cilindar serije STM (Ø10~Ø25)
  • Klizni cilindar serije STM (Ø10~Ø25)
Klizni cilindar

Klizni cilindar serije STM (Ø10~Ø25)

1. Dva oblika ugradnje i pričvršćivanja: ugradnja u tijelo ili ugradnja klizača;
2. Dvostruka struktura klipnjače čini cilindar boljim performansama protiv savijanja i torzije i može izdržati velika opterećenja kretanja ili bočna opterećenja;
3. Odbojnici kao što su jastučići protiv sudara ili odbojnici tlaka ulja na oba kraja mogu učinkovito usporiti brzinu udarca i produžiti životni vijek cilindra;
4. Odaberite materijale za brtvljenje otporne na visoke temperature kako biste osigurali normalan rad cilindra pod uvjetima od 150 ℃.

E-pošta: manager@cktworld.com
Preuzmi
PREV:Nema prethodnog članka
SLJEDEĆI:Mali klizni cilindar serije MXH (linearna vodilica) (Ø6~Ø20)
  • Standard        Specifikacija
    Veličina provrta (mm) 10 16 20 25
    Akcija Dvostruko djelovanje
    tekućina zrak
    Raspon radnog tlaka 0,1~1,0MPa (14~145psi)
    Proof Pressure 1,5 MPa (215 ps)
    Radna temperatura (℃) -20~70
    Raspon radne brzine (mm/s) 30~500
    Tolerancija duljine poteza 1.00
    jastuk Ništa Podloga za branik ili tampon za ulje (opcija)
    * Nerotirajuća točnost ±0,1° ±0,05°
    *Priključak za cjevovod M5×0,8 PT1/8
    *Točnost bez rotacije odnosi se na kut pod kojim se ploča za pričvršćivanje cilindra može okretati kada je cilindar potpuno uvučen.
    **Tipovi NPT i G navoja dostupni su za spoj cijevi.
    Napomena: C-STM serija je potpuno magnetska.

  • Standardna specifikacija
    Veličina otvora (mm) Standardni hod (mm) Maks. Hod Dopušteni udarac
    10 25 50 75 100 100 150
    16 25 50 75 100 125 175 200 200 250
    2,025 25 50 75 100 125 175 200 250 250 300
    Napomena: 1. Unutar dopuštenog raspona hoda, kada je hod veći od maksimalnog hoda, izvršit će se nestandardna obrada. Za druge posebne poteze, molimo kontaktirajte našu tvrtku.

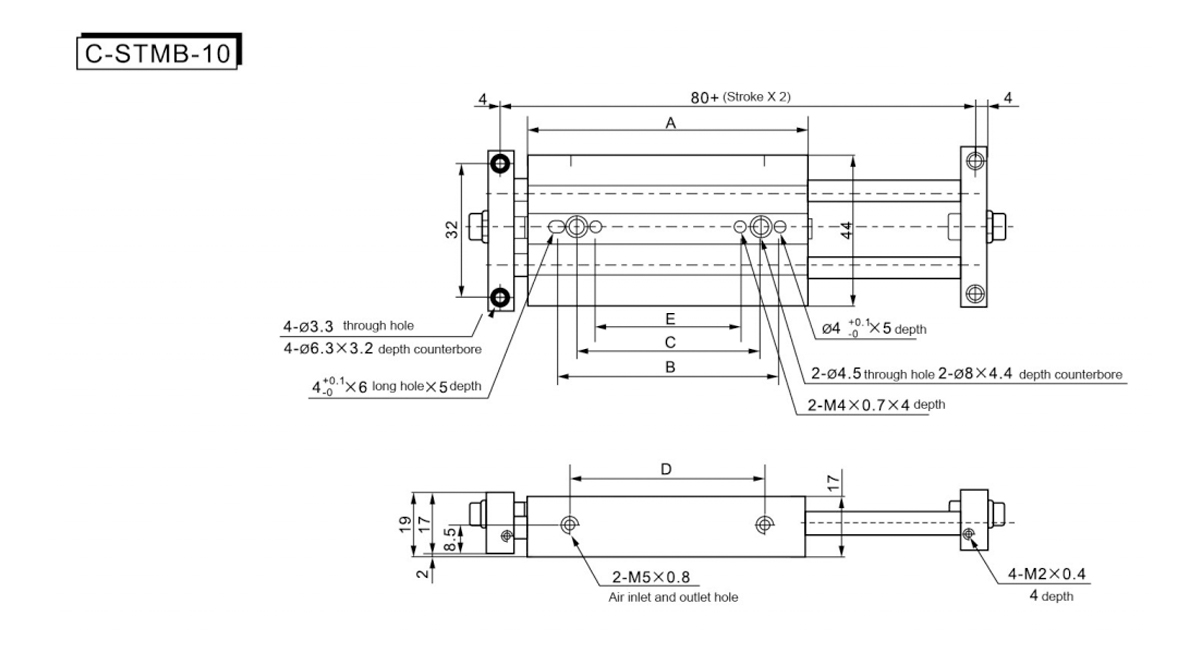

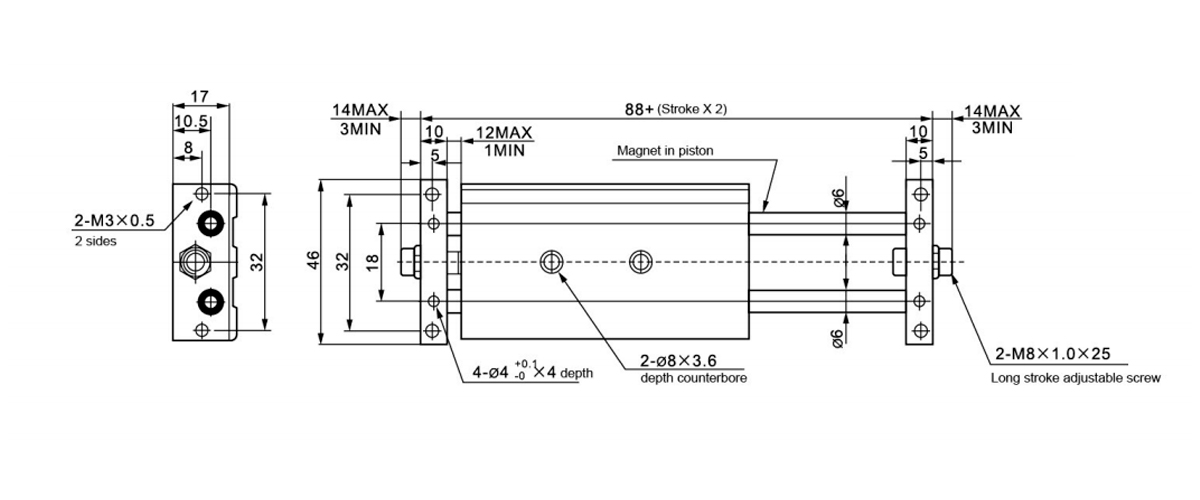

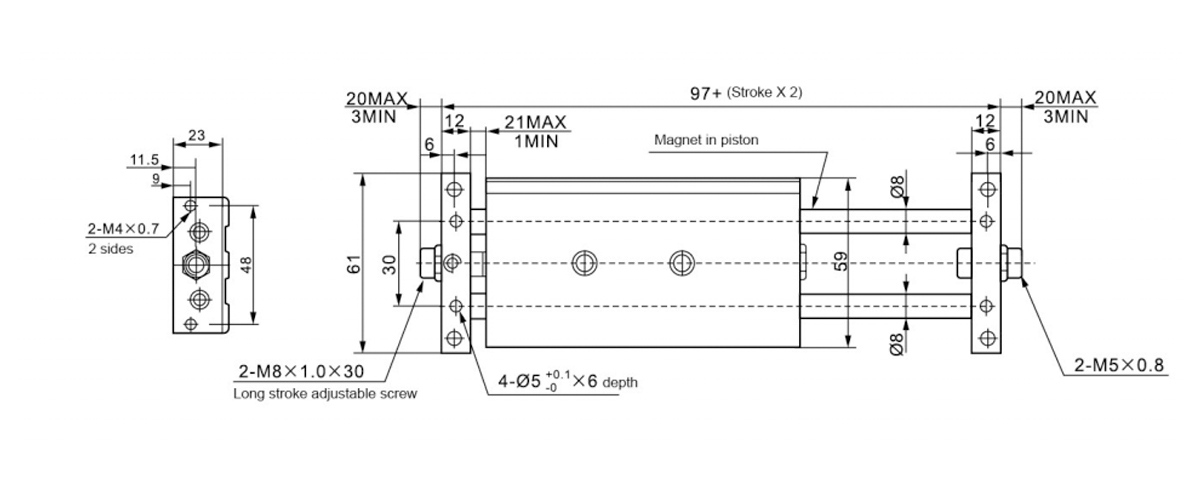

    Potez/Simbol 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    D 46 71 96 121
    E 15 40 40 40

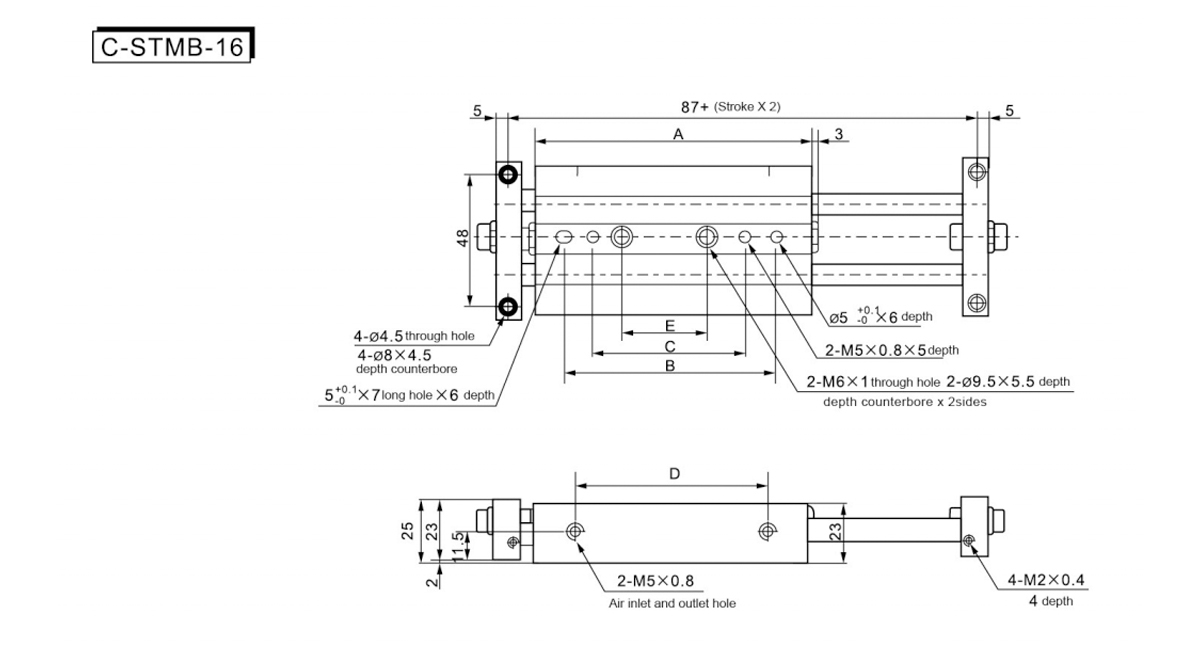

    Potez/Simbol A B C D E
    25 86 55 - 48 25
    50 111 80 - 73 50
    75 136 105 75 98 45
    100 161 130 100 123 70
    125 186 150 120 148 90
    150 211 150 120 173 90
    175 236 150 120 198 90
    200 261 150 120 223 90

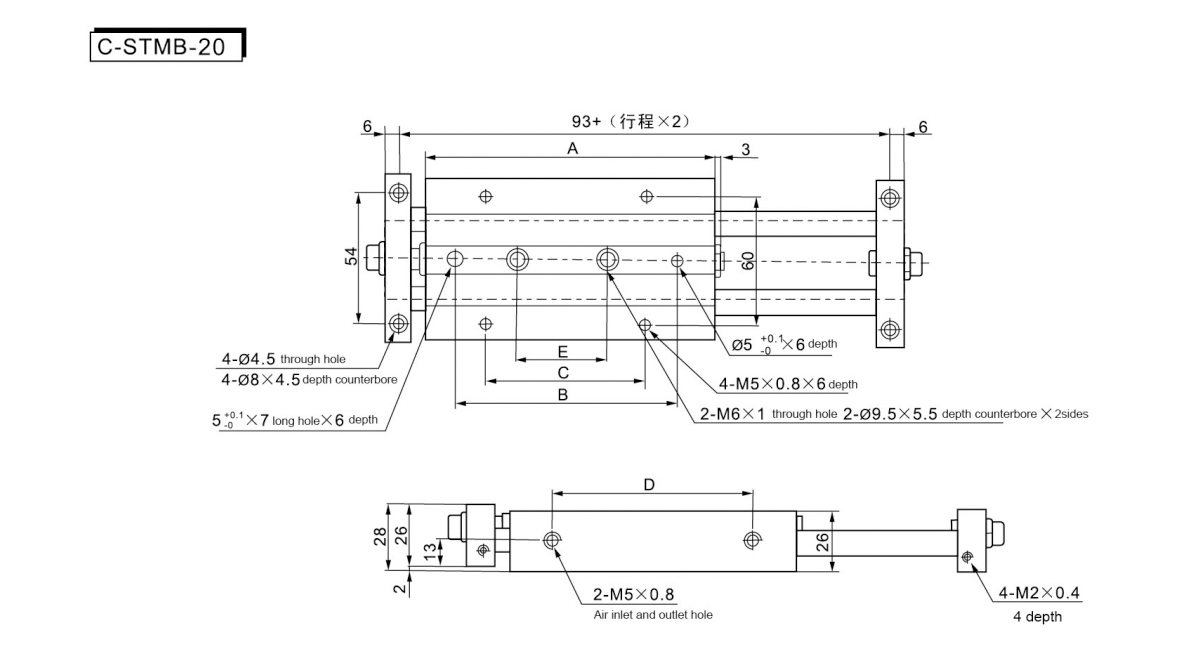

    Potez/Simbol A B C D E
    25 94 60 50 53 35
    50 119 85 50 78 45
    75 144 110 75 103 45
    100 169 135 100 128 70
    125 194 150 120 153 90
    150 219 150 120 178 90
    175 244 150 120 203 90
    200 269 150 120 228 90
    250 319 150 120 278 90

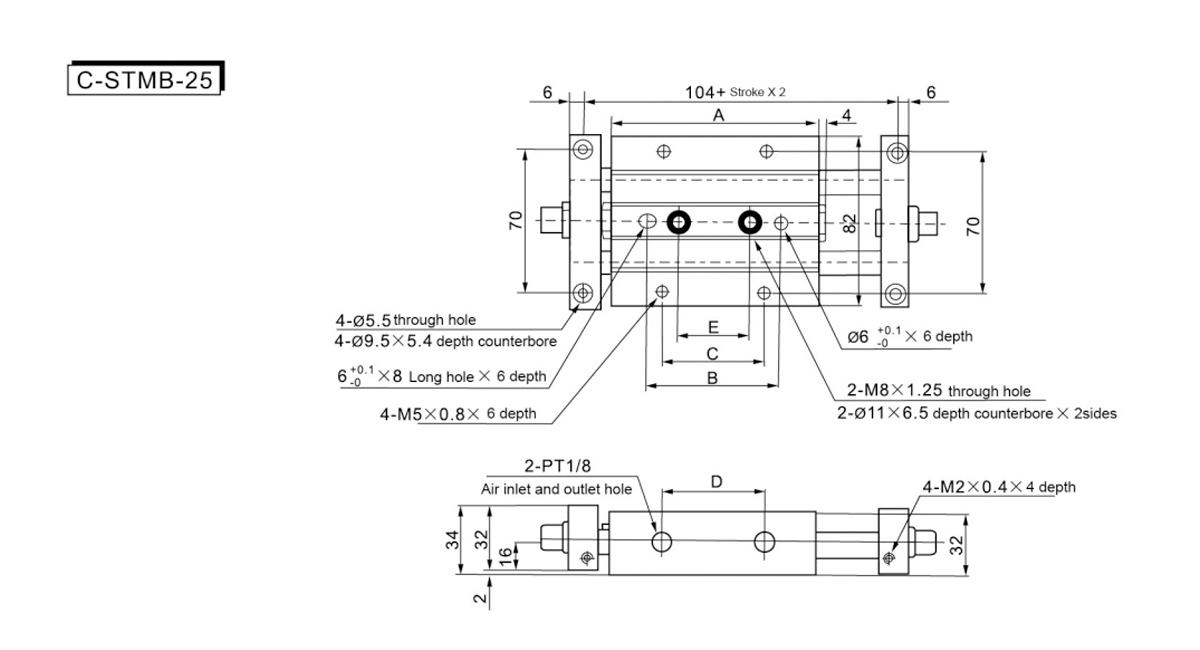

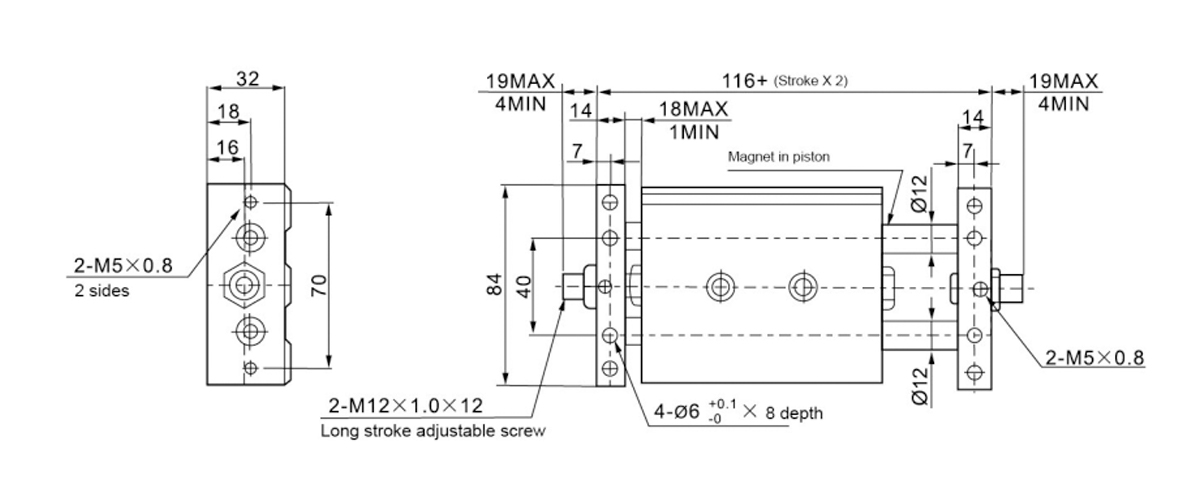

    Potez/Simbol A B C D E
    25 101 65 50 50 35
    50 126 90 50 75 45
    75 151 115 75 100 45
    100 176 140 100 125 70
    125 201 140 100 150 95
    150 226 140 100 175 100
    175 251 140 100 200 100
    200 276 140 100 225 100
    250 326 140 100 275 100

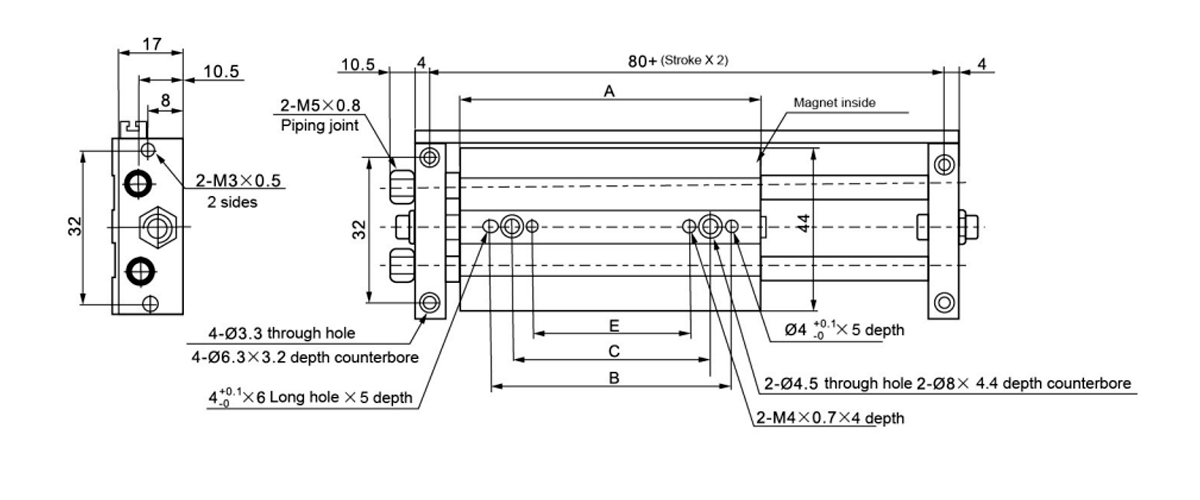

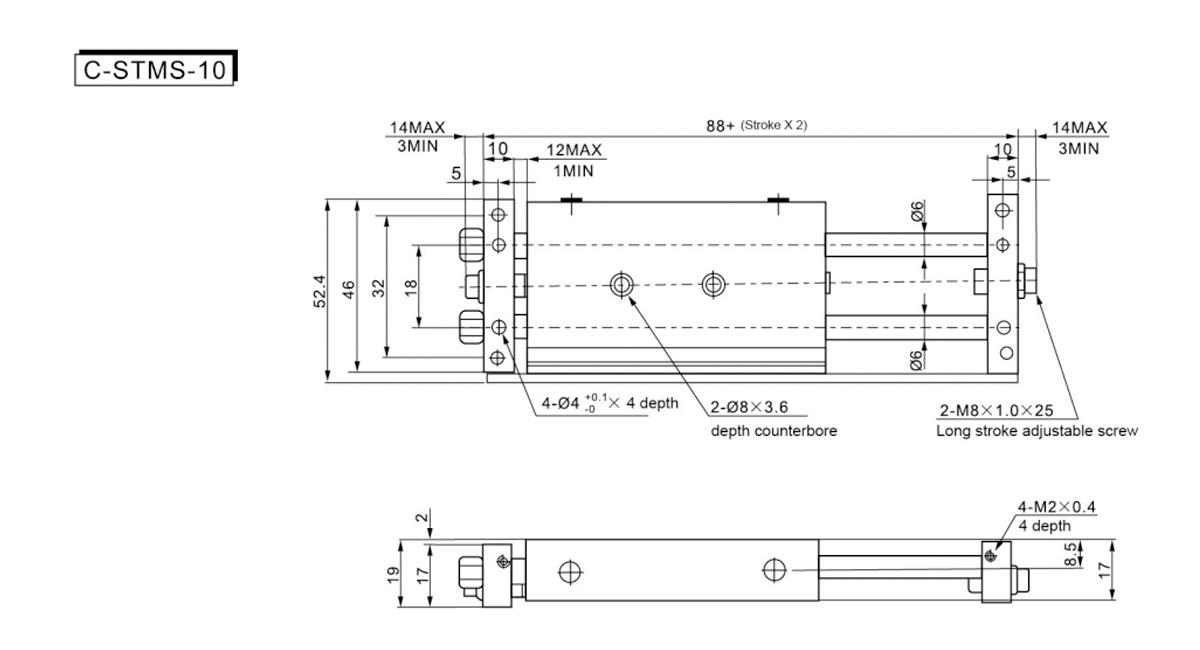

    Potez/Simbol 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    E 15 40 40 40

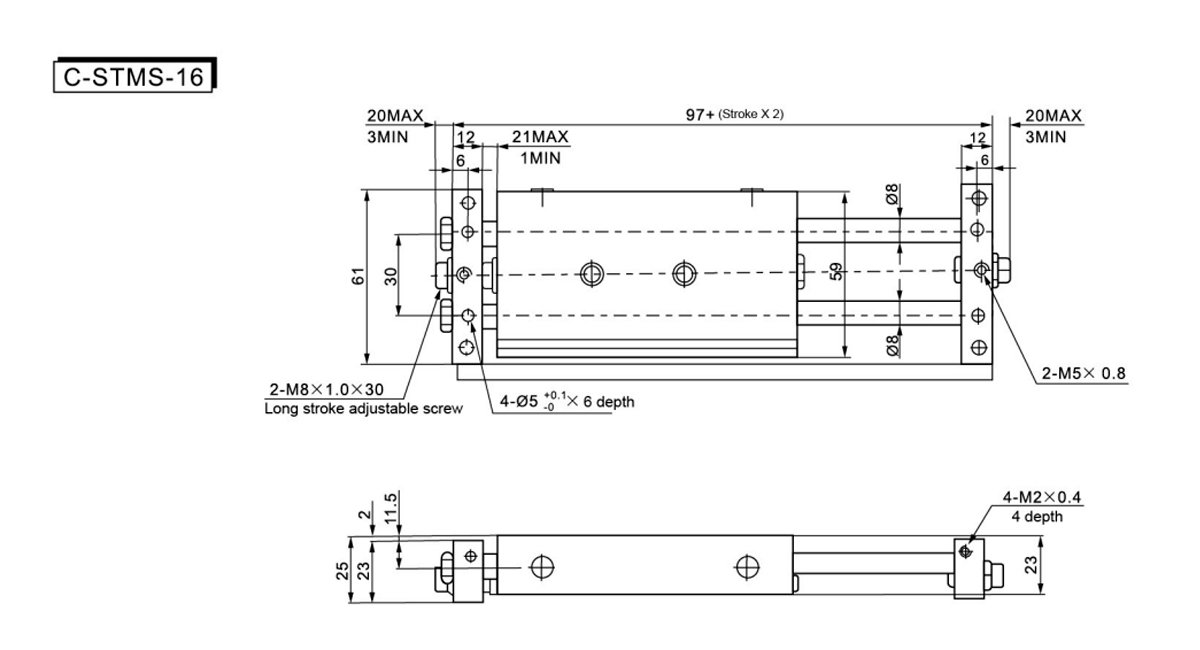

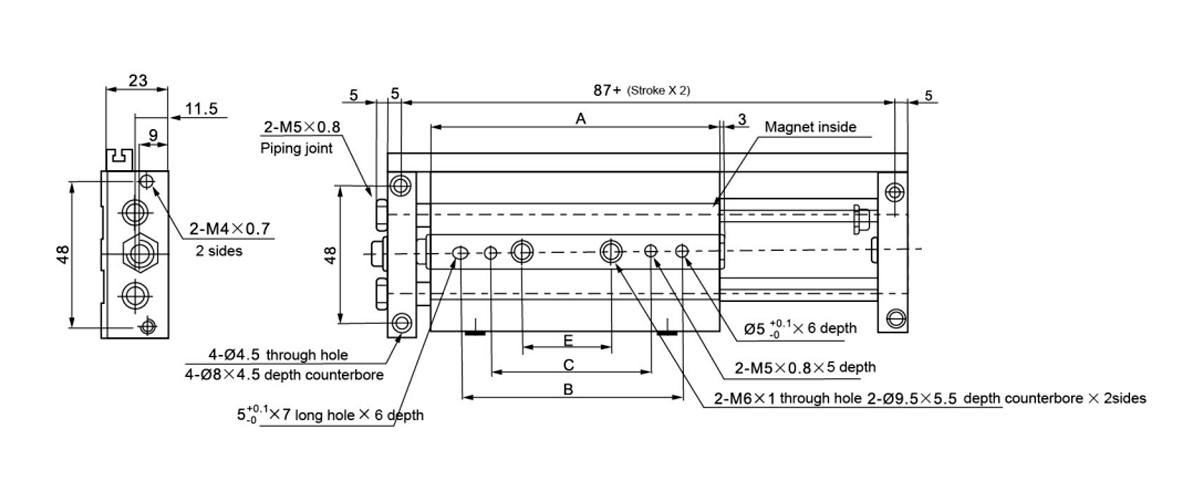

    Potez/Simbol A B C E
    25 86 55 - 25
    50 111 80 - 50
    75 136 105 75 45
    100 161 130 100 70
    125 186 150 120 90
    150 211 150 120 90
    175 236 150 120 90
    200 261 150 120 90

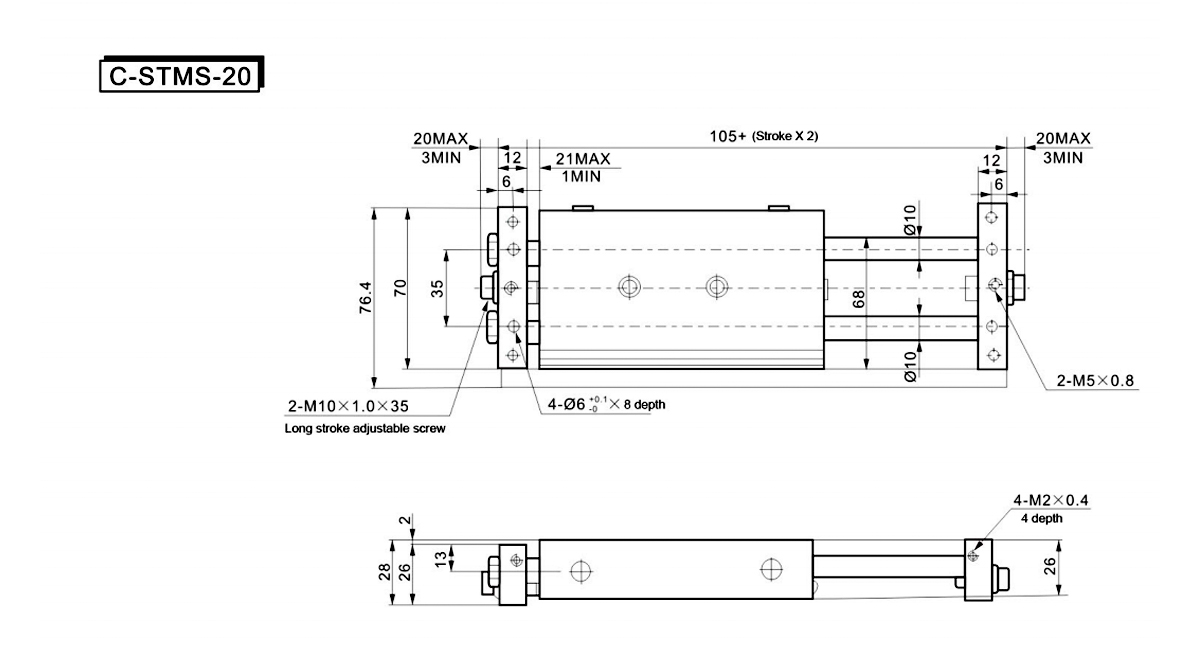

    Potez/Simbol A B C E
    25 94 60 50 35
    50 119 85 50 45
    75 144 110 75 45
    100 169 135 100 70
    125 194 150 120 90
    150 219 150 120 90
    175 244 150 120 90
    200 269 150 120 90
    250 319 150 120 90

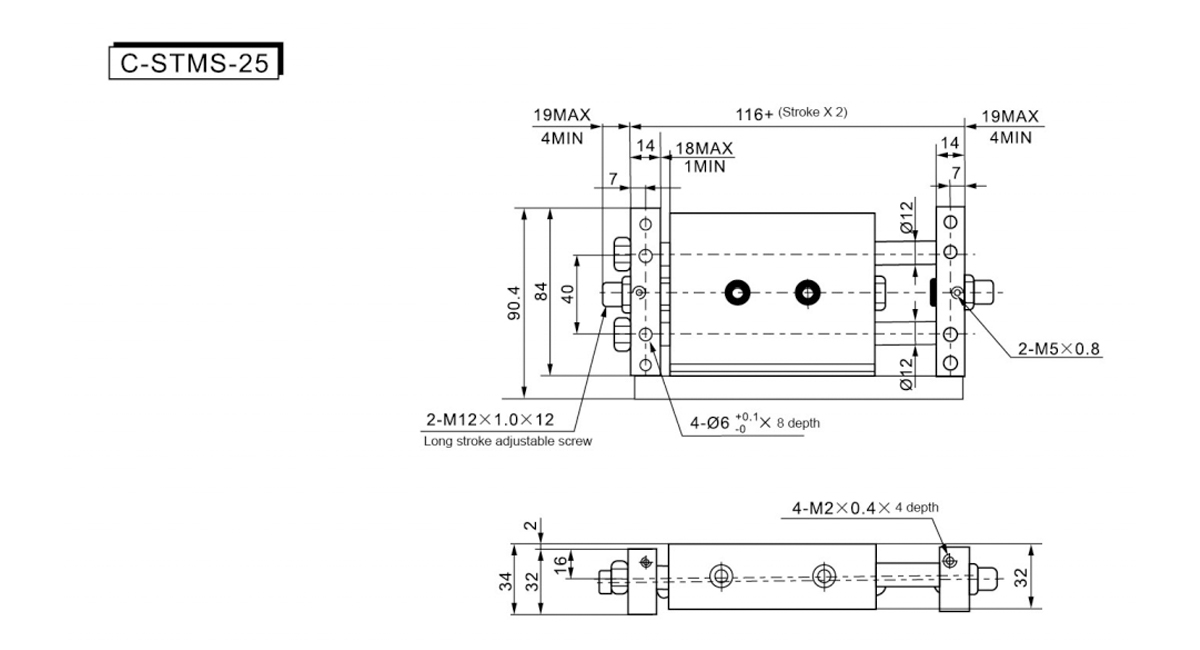

    Potez/Simbol A B C E
    25 101 65 50 35
    50 126 90 50 45
    75 151 115 75 45
    100 176 140 100 70
    125 201 140 100 95
    150 226 140 100 100
    175 251 140 100 100
    200 276 140 100 100
    250 326 140 100 100
