Klizni cilindar serije MXS (vodilica s poprečnim valjkom) Vrsta dvostrukog cilindra Dobavljači

Dom / Proizvodi / Zračni cilindar / Klizni cilindar / Klizni cilindar serije MXS (vodilica s poprečnim valjkom) Vrsta dvostrukog cilindra

Klizni cilindar serije MXS (vodilica s poprečnim valjkom) Vrsta dvostrukog cilindra Klizni cilindar serije MXS (vodilica s poprečnim valjkom) Vrsta dvostrukog cilindra
  • Klizni cilindar serije MXS (vodilica s poprečnim valjkom) Vrsta dvostrukog cilindra
  • Klizni cilindar serije MXS (vodilica s poprečnim valjkom) Vrsta dvostrukog cilindra
Klizni cilindar

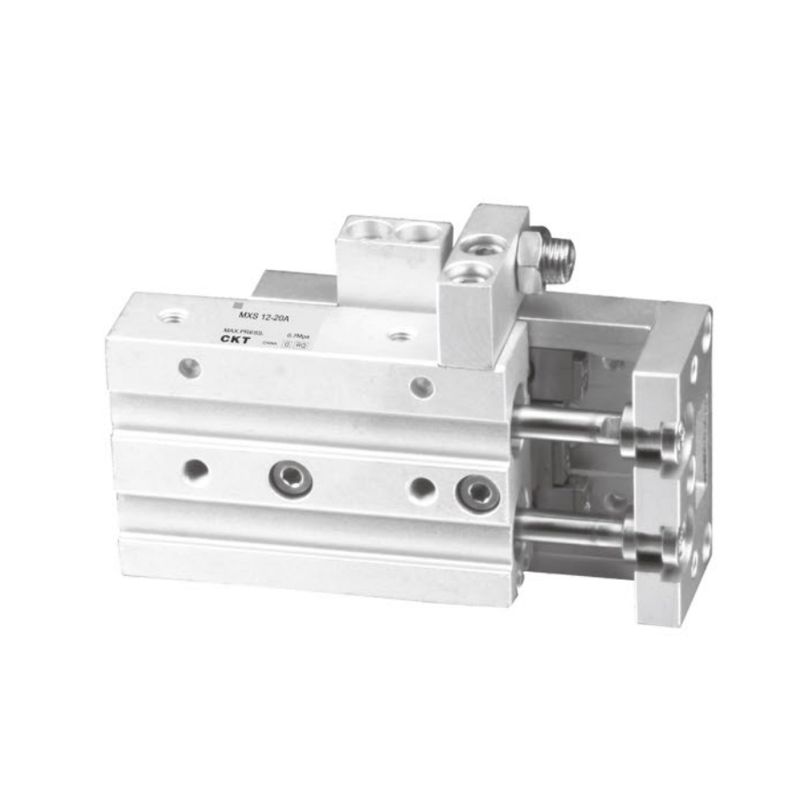

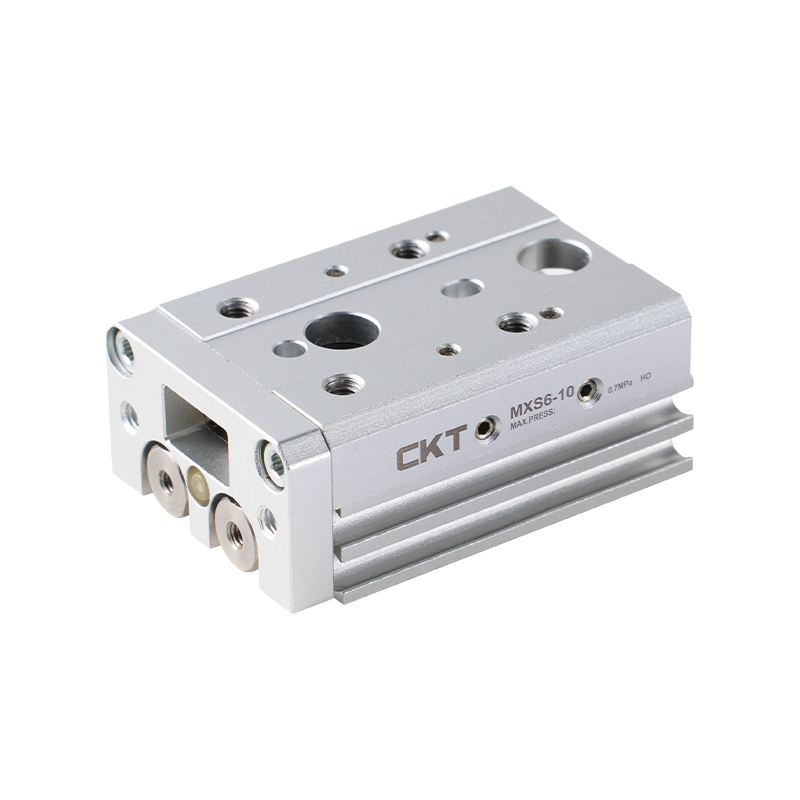

Klizni cilindar serije MXS (vodilica s poprečnim valjkom) Vrsta dvostrukog cilindra

1. Dodatno s podesivim uređajem za hod (0-5 mm);
2. Dizajn dvostrukog cilindra, 2 puta veća izlazna sila, tanki volumen;
3. Cilindar i radni stol su kombinirani kako bi se smanjila ukupna veličina;
4. Usvojen je dizajn vodilice s poprečnim valjkom, trenje je malo, nema razmaka između cilindra i radnog stola, pogodno za preciznu montažu;
5. Može se instalirati s tri strane;
6. Ugrađeni magnetski prsten, može se instalirati magnetski prekidač.

E-pošta: manager@cktworld.com
Preuzmi
PREV:Serija MXQ klizni cilindar (cirkulirajuća linearna vodilica) Tip dvostrukog cilindra (Ø6~Ø25)
SLJEDEĆI:Nema sljedećeg članka
  • Specifikacija
    Model C-MXS    6 C-MXS    8 C-MXS   12 C-MXS     16 C-MXS     20 C-MXS     25
    Veličina provrta mm) Ø6x2
    (jednako Ø8)     		Ø8x2
    (jednako Ø11)     		Ø12x2
    (jednako Ø17)     		Ø16x2
    (jednako Ø22)     		Ø20x2
    (jednako Ø28)     		Ø25x2
    (jednako Ø35)
    tekućina zrak
    Akcija Dvostruko djelovanje
    Max.Sorking tlak 07 MPa
    Min. radni tlak 0,15 MPa
    Temperatura -10～ 60 ℃ (bez smrzavanja)
    Brzina klipa 50～500 mm/s
    jastuk Gumeni odbojnik (standard)
    Podmazivanje Nije potrebno
    Promjer priključka M3×0,5 M5×0,8 Rc 1/8
    *Upotrijebite  ISOVG32  ako želite  koristiti  podmazivanje.

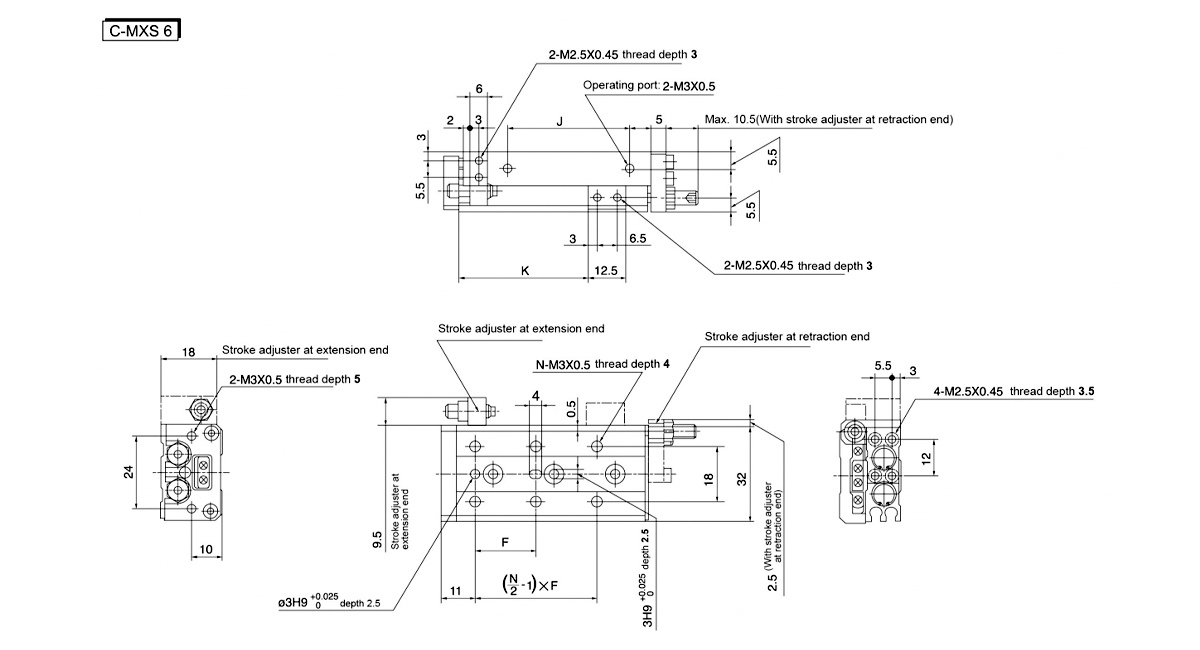

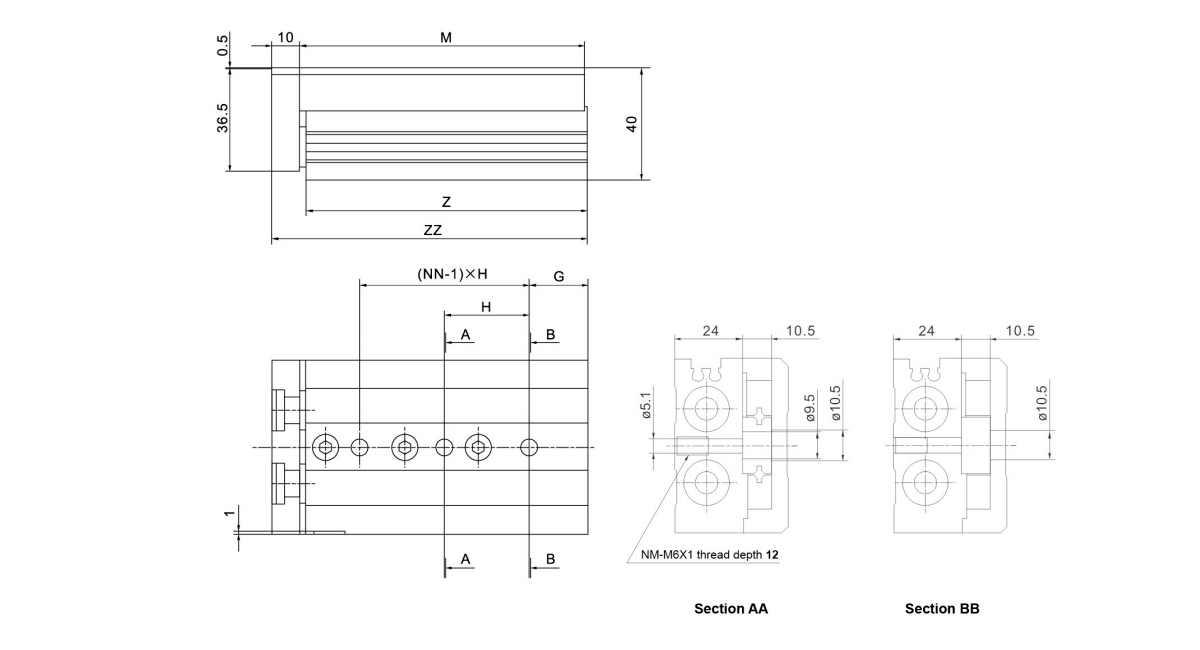

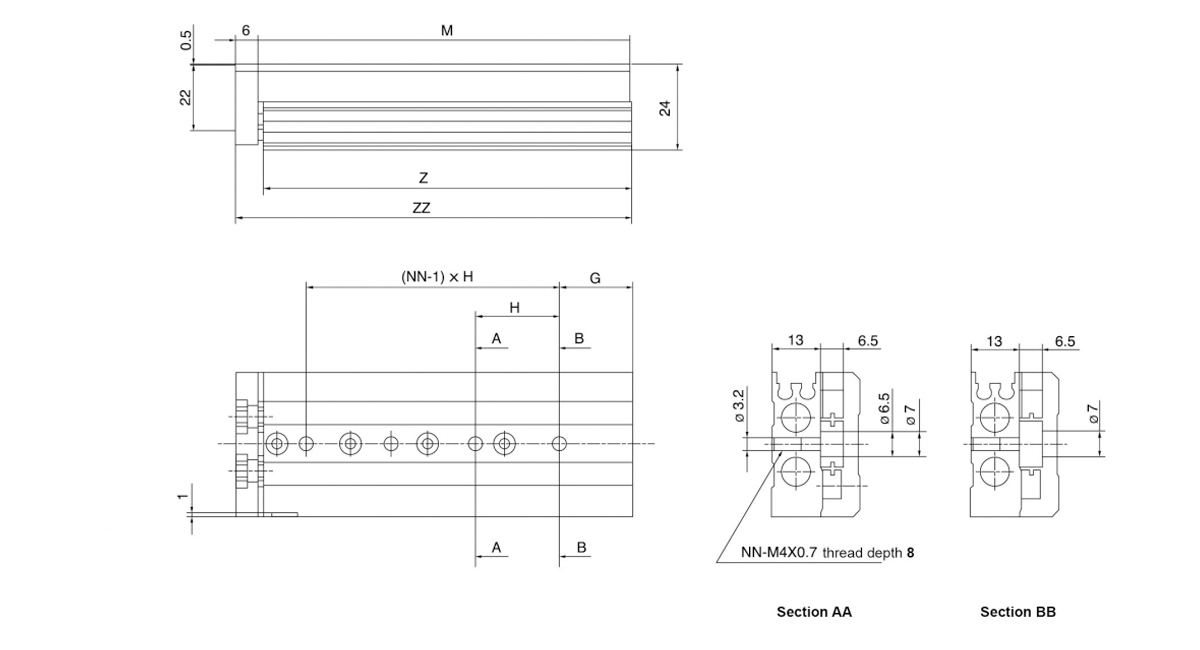

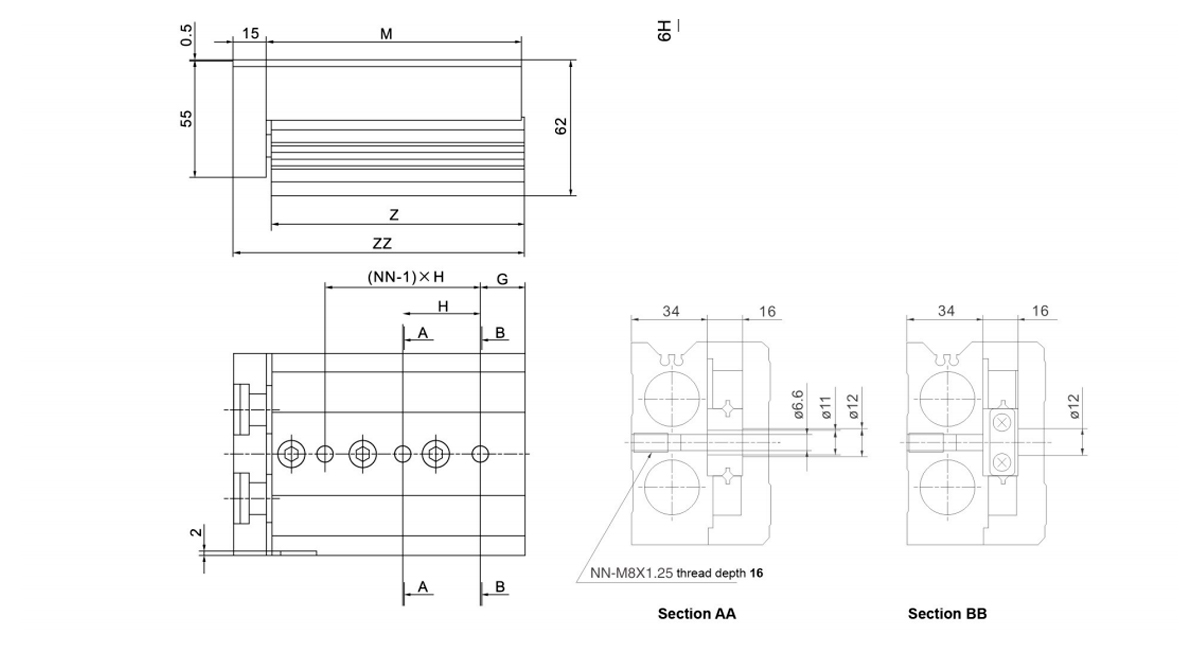

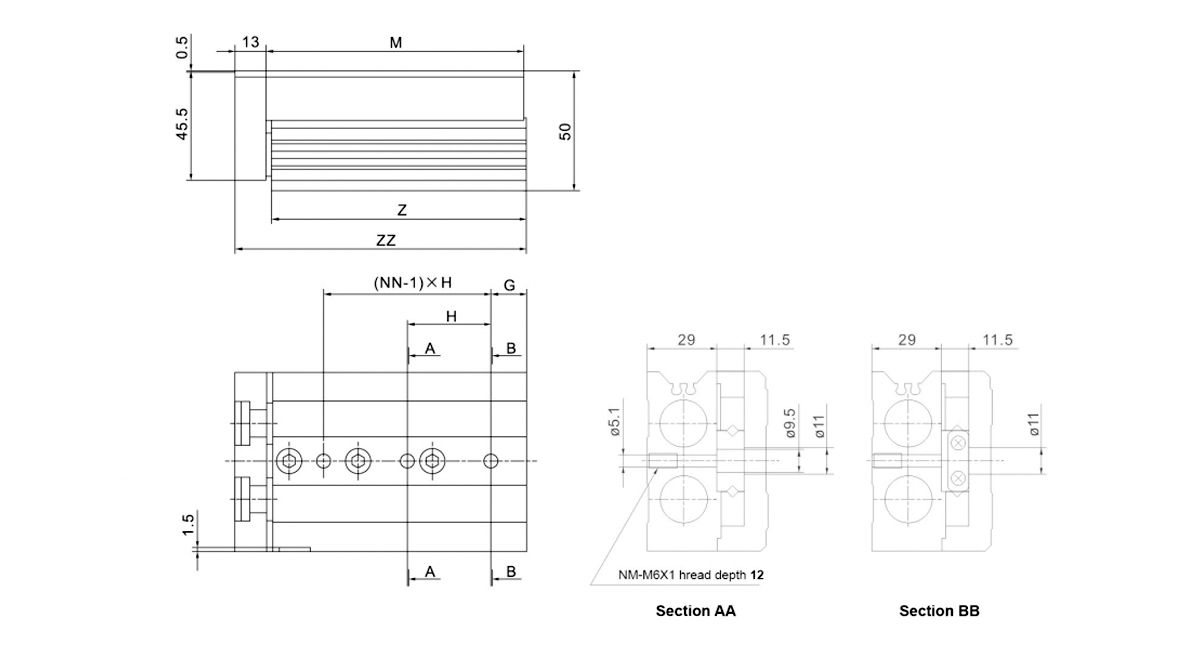

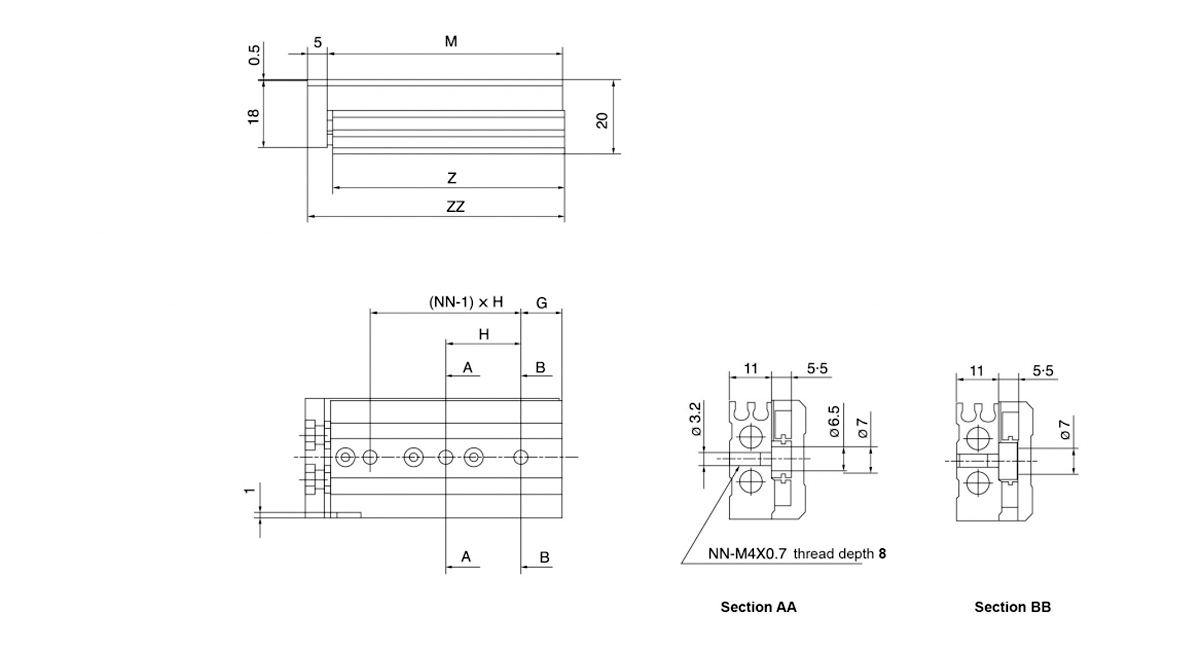

  • Model F N G H NN 1 J K M Z ZZ
    C-MXS6-10 20 4 6 25 2 10 17 22.5 42 41.5 48
    C-MXS6-20 30 4 6 35 2 10 27 32.5 52 51.5 58
    C-MXS6-30 20 6 11 20 3 7 40 42.5 62 61.5 68
    C-MXS6-40 28 6 13 30 3 19 50 52.5 84 83.5 90
    C-MXS6-50 38 6 17 24 4 25 60 62.5 100 99.5 106

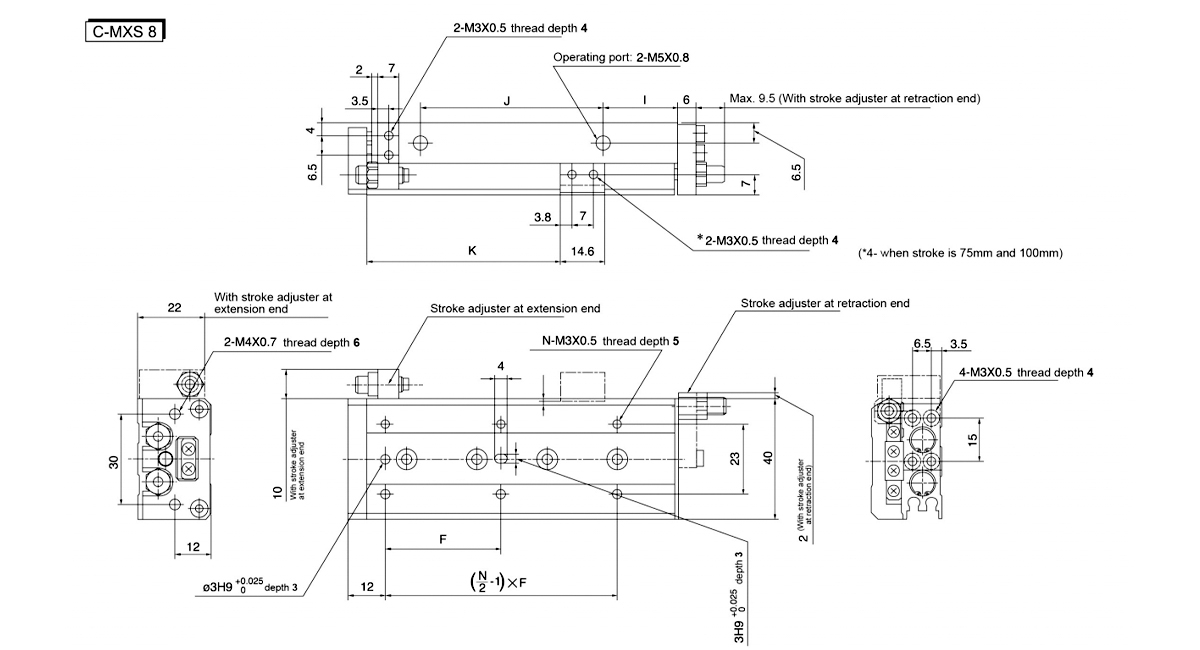

    Model F N G H NN I J K M Z ZZ
    C-MXS8-10 25 4 9 28 2 13 19.5 23.5 49 48.5 56
    C-MXS8-20 25 4 12 30 2 8.5 29 33.5 54 53.5 61
    C-MXS8-30 40 4 13 20 3 9.5 39 43.5 65 64.5 72
    C-MXS8-40 50 4 15 28 3 10.5 56 53.5 83 82.5 90
    C-MXS8-50 38 6 20 23 4 24.5 60 63.5 101 100.5 108
    C-MXS8-75 50 6 27 28 5 38.5 96 88.5 151 150.5 158

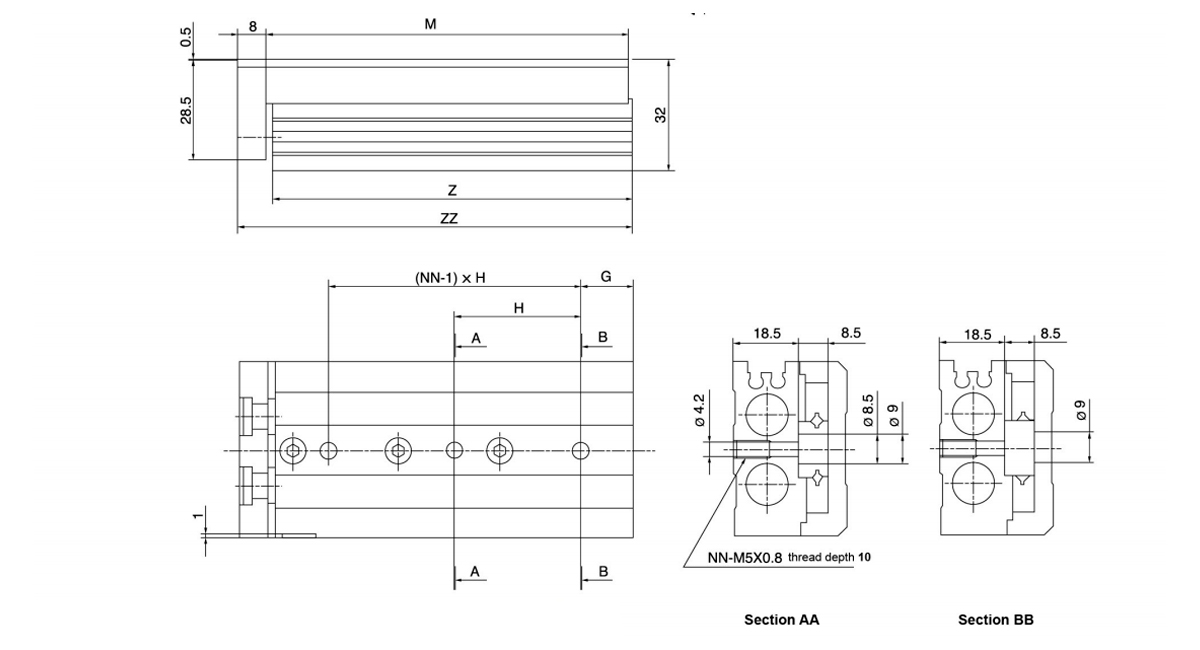

    Model F N G H NN 1 J K M Z ZZ
    C-MXS12-10 35 4 15 40 2 10 40 26.5 71 70 80
    C-MXS12-20 35 4 15 40 2 10 40 36.5 71 70 80
    C-MXS12-30 35 4 15 40 2 10 40 46.5 71 70 80
    C-MXS12-40 50 4 17 25 3 10 52 56.5 83 82 92
    C-MXS12-50 35 6 15 36 3 22 60 66.5 103 102 112
    C-MXS12-75 55 6 25 36 4 43 85 91.5 149 148 158
    C-MXS12-100 65 6 35 38 5 52 130 116.5 203 202 212

    Model F N G H NN 1 J K M Z ZZ
    C-MXS16-10 35 4 16 40 2 10 40 29 76 75 87
    C-MXS16-20 35 4 16 40 2 10 40 39 76 75 87
    C-MXS16-30 35 4 16 40 2 10 40 49 76 75 87
    C-MXS16-40 40 4 16 50 2 10 50 59 86 85 97
    C-MXS16-50 30 6 21 30 3 15 60 69 101 100 112
    C-MXS16-75 55 6 26 35 4 40 85 94 151 150 162
    C-MXS16-100 65 6 39 35 5 55 118 119 199 198 210
    C-MXS16-125 70 8 19 35 7 68 155 144 249 248 260

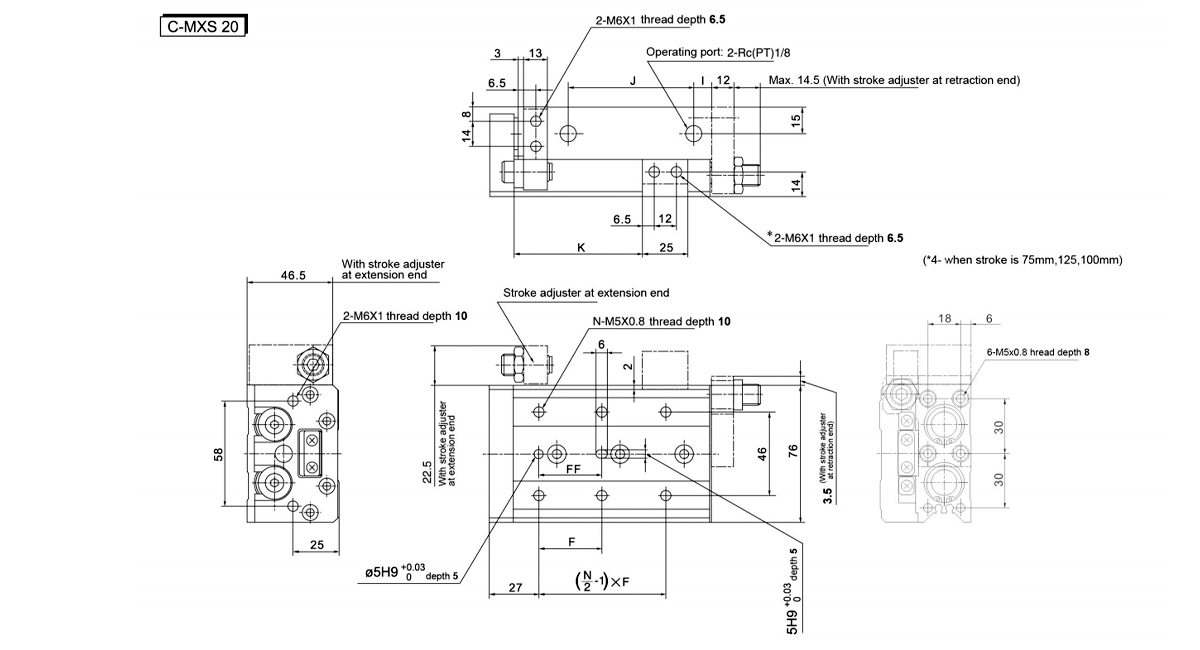

    Model F FF N G H NN - J K M Z ZZ
    C-MXS20-10 50 40 4 15 45 2 10 44 31 83 81.5 97
    C-MXS20-20 50 40 4 15 45 2 10 44 41 83 81.5 97
    C-MXS20-30 50 40 4 15 45 2 10 44 51 83 81.5 97
    C-MXS20-40 60 50 4 15 55 2 10 54 61 93 91.5 107
    C-MXS20-50 35 35 6 15 35 3 10 69 71 108 106.5 122
    C-MXS20-75 60 60 6 19 35 4 10 108 96 147 145.5 161
    C-MXS20-100 70 70 6 37 35 5 58 113 121 200 198.5 214
    C-MXS20-125 70 70 8 41 38 6 70 155 146 254 252.5 268
    C-MXS20-150 80 80 8 19 44 7 87 190 171 306 304.5 320

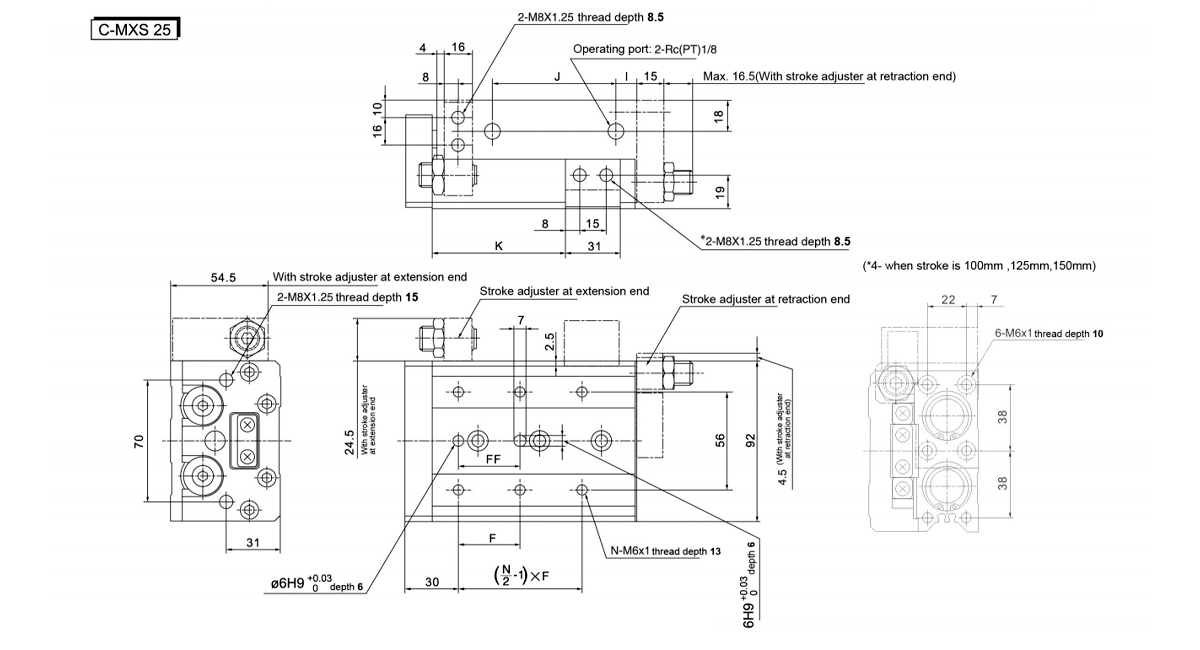

    Model F FF N G H NN I J K M Z ZZ
    C-MXS25-10 50 40 4 22 45 2 12 47 35 92 90.5 108
    C-MXS25-20 50 40 4 22 45 2 12 47 45 92 90.5 108
    C-MXS25-30 50 40 4 22 45 2 12 47 55 92 90.5 108
    C-MXS25-40 60 50 4 22 55 2 12 57 65 102 100.5 118
    C-MXS25-50 35 35 6 20 35 3 12 70 75 115 113.5 131
    C-MXS25-75 60 60 6 26 35 4 33 90 100 156 154.5 172
    C-MXS25-100 70 70 6 32 35 5 50 114 125 197 195.5 213
    C-MXS25-125 75 75 8 40 38 6 67 155 150 255 253.5 271
    C-MXS25-150 80 80 8 30 40 7 82 180 175 295 293.5 311

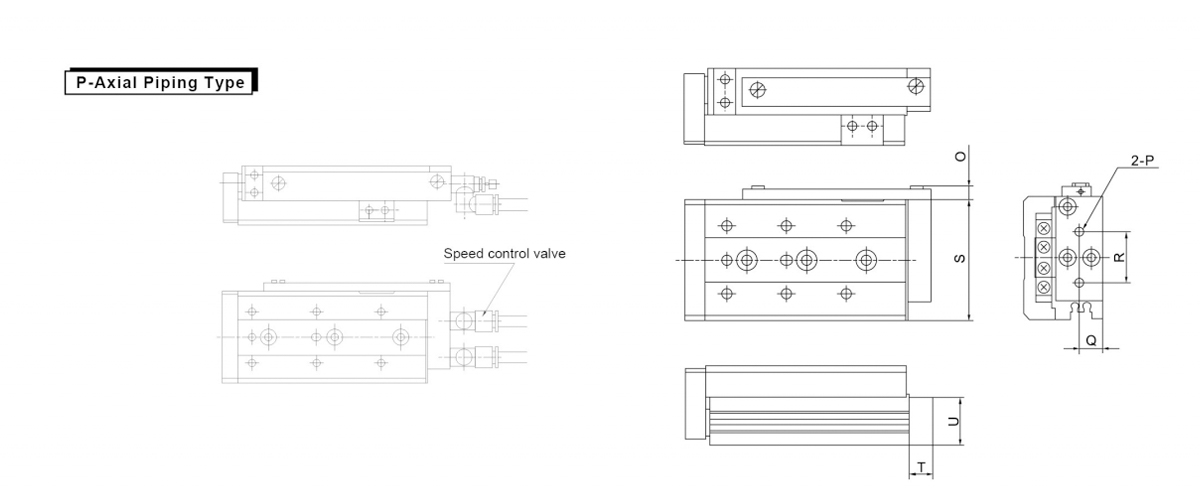

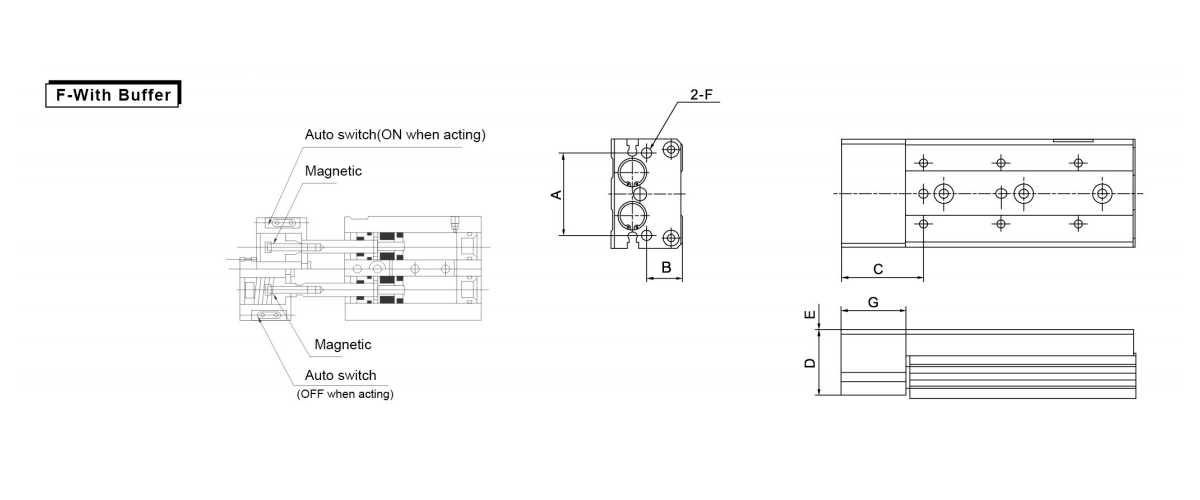

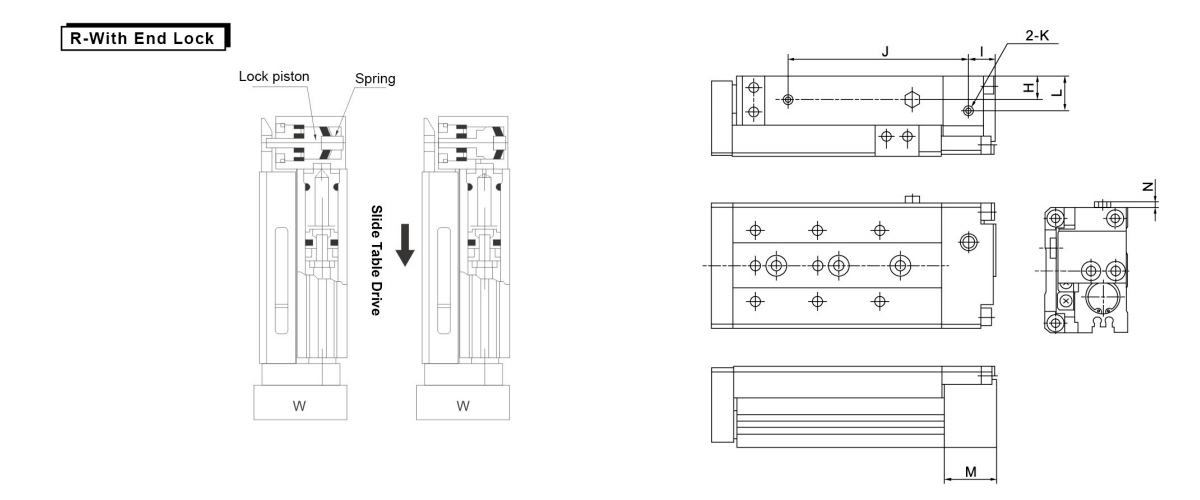

    Model A B C D E F G H I J K L M N O P Q R S T U
    10 20 30 40 50 75 100 125 150
    C-MXS6 24 10 28 19 0.5 M3×0,5 22 - - - - - - - - - - - - - - - 5.6 M3X0.5 5.5 12 32 8 11.5
    C-MXS8 30 12 28.5 22.5 0.5 M4×0,7 22.5 6.5 9 39 44 55 73 91 141 - - - M3X0.5 10 15.5 3 6.5 M5X0.8 6.5 15 40 12 13.5
    C-MXS12 38 16 37 30 0.5 M5×0,8 29 9.5 10.5 59.5 59.5 59.5 71.5 91.5 137.5 191.5 - - M5X0.8 14.5 20 3 6.5 M5X0.8 9.5 20 50 12 18.7
    C-MXS16 48 20 41 37.5 0.5 M6×1 30 12 13 62 62 62 72 87 137 185 235 - M5X0.8 18 25 3 6.5 M5X0.8 12 26 62 12 23.5
    C-MXS20 58 25 44.5 45.5 0.5 M6×1 30.5 15 15.5 68.5 68.5 68.5 78.5 93.5 132.5 185.5 239.5 291.5 Rc1/8 20 30 11.5 Rc1/8 15 32 76 20 29.5
    C-MXS25 70 31 50 55 0.5 M8×1,25 35 18 18 76 76 76 86 99 140 181 239 279 Rc1/8 25.5 35 11.5 Rc1/8 18 40 92 20 35.5
