Rotacijski stezni cilindar serije MK
  • Rotacijski stezni cilindar serije MK
Rotacijski cilindar

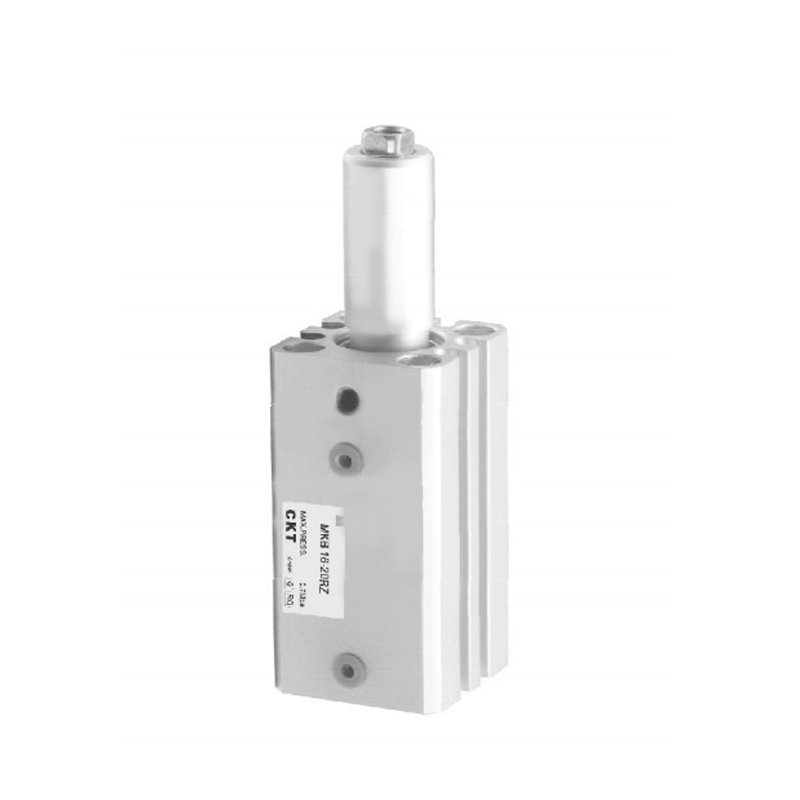

Rotacijski stezni cilindar serije MK

Rotacijski stezni cilindar serije MK kompozitni je pneumatski aktuator s integriranim rotacijskim pogonom i funkcijama radijalnog stezanja. Njegov integrirani dizajn postiže pozicioniranje rotacije izratka i kruto zaključavanje sinkrono kroz jedan cilindar, značajno optimizirajući složenost mehaničkog sustava.

Osnovne karakteristike:
▸Kompozitna struktura dvostrukog djelovanja

Vremensko povezivanje rotacije i stezanja ostvaruje se pomoću pogona zračnog kruga, bez potrebe za dodatnim prijenosnim mehanizmom, eliminirajući pogrešku koordinacije višestrukih aktuatora

▸Prednost uštede prostora

Os rotacije i stezna čeljust su koaksijalno raspoređene, smanjujući prostor aksijalne instalacije za više od 40% u usporedbi s split rješenjem

▸Blokiranje visoke čvrstoće

Mehanizam za širenje sile klinastog oblika proizvodi mehanički učinak samozaključavanja u krajnjem položaju, a sila stezanja ostaje nepromijenjena fluktuacijama izvora zraka

▸Prilagodljivost širokog raspona

Modularno sučelje kompatibilno je s osnovnim pločama za montažu ISO standarda i podržava prilagođeni hod stezne čeljusti i kut rotacije (90°/180°)

▸Dugotrajna zaštita od brtvljenja

Vodilica ima dvostruki brtveni prsten otporan na habanje, a unutarnja integrirana struktura za struganje prašine prikladna je za rezanje okruženja uljne magle

E-pošta: manager@cktworld.com
Preuzmi
PREV:Nema prethodnog članka
SLJEDEĆI:Nema sljedećeg članka
  • Veličina otvora (mm) 12 16 20 25 32 40 50 63
    tekućina zrak
    Akcija Dvostruko djelovanje
    Maksimalni radni tlak 1MPa
    Min. radni tlak 0,1 MPa
    Temperatura okoline i tekućine S automatskim prekidačem: -10 ~ 60 ℃ Bez automatskog prekidača: -10 ~ 70 ℃
    Brzina klipa 50～200 mm/s
    jastuk Gumeni odbojnik
    Tolerancija duljine hoda (mm) 0.6
    -0,4
    * Podmazivanje Nije potrebno
    Rotacijski kut 90°±10°
    Rotacijski smjer U smjeru kazaljke na satu · Suprotno od kazaljke na satu
    Rotacijski hod (mm) 7.5 9.5 15 19
    Hod stezaljke (mm) 10 ·20 20 · 50
    Dopušteni moment savijanja (M ·m) 1 3.8 7 13 27 47 107 182
    **Teorijska sila stezanja (N) 40 7.5 100 185 300 525 825 1400
    Nerotirajuća točnost (stezni dio) ±14° ±1,2° ±0,9° ±0,7°
    Priključak za cjevovod M5×0,8 Rc¹/8 Rc¹/4
    *Molimo koristite ISOVG32 ako želite koristiti podmazivanje.
    * * Pri tlaku od 0.5MPa.

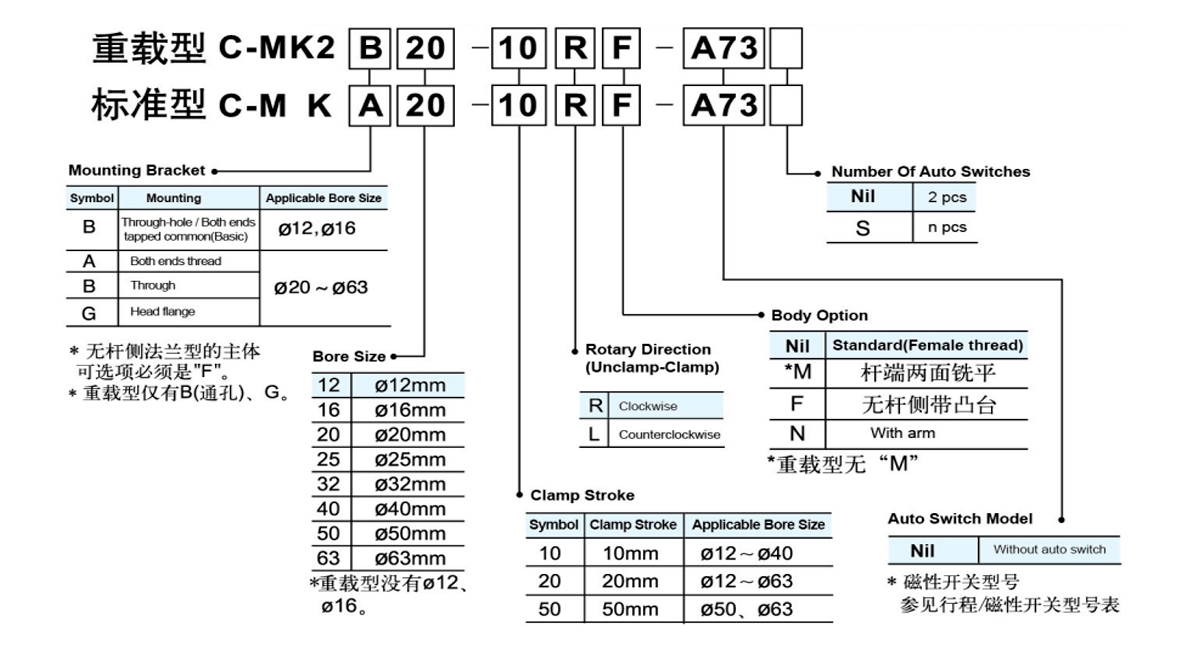

  • Stroke   /Auto   Switch   Model
    Primjenjivo
    Veličina provrta
    (mm)     		*Model s automatskim prebacivanjem
    Osnovni tip
    In-line Ø12, Ø16
    Ø32~063     		M9NV M9NAV** A96V
    M9PV M9PAV** A93V
    M9BV M9BAV** A90V
    M9NWV
    M9PWV
    M9BWV
    Zavisno-
    ikularan     		Ø20~063 M9N M9NA** A96
    M9P M9PA** A93
    M9B M9BA** A90
    M9NW
    P3DW
    M9PW
    M9BW
    Označavanje duljine žice: Bez označavanja - 0,5 m, L - 3 m, Z - 5 m
    Primjer: A73, A73L

  • Osnovno

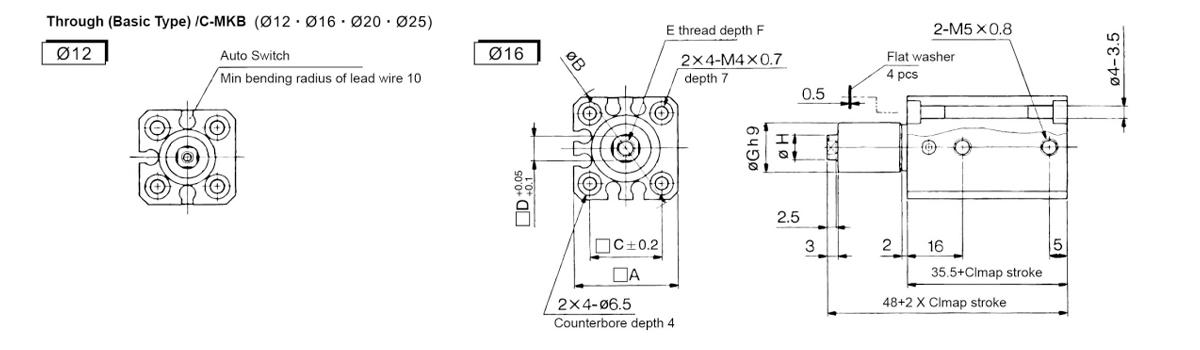

    Model A B C D E F Gh9 H
    C-MKB12 25 32 15.5 5 M3×0,5 5.5 11 6
    C-MKB16 29 38 20 7 M5×0,8 6.5 14 8

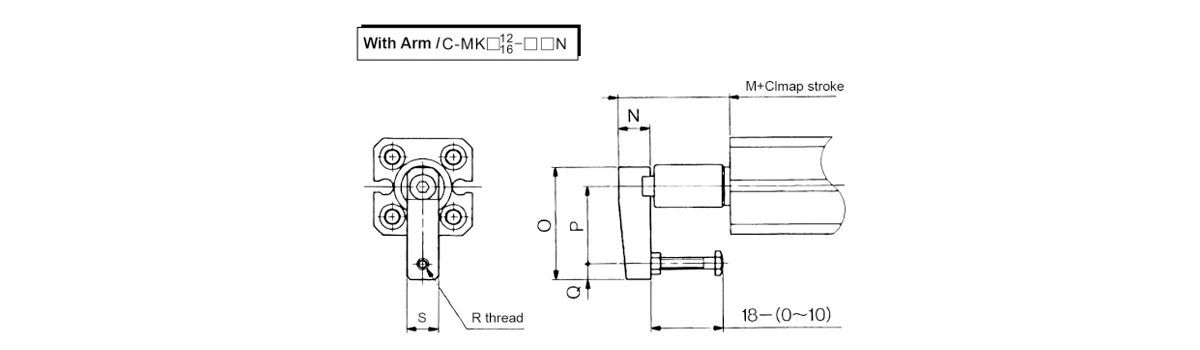

    S Arm
    Model M N O P Q R S
    C-MKB12-□□N 18.5 8 29 20 4 M3×0,5 8
    C-MKB16-□□N 21.5 11 36 25 5 M4×0,7 11

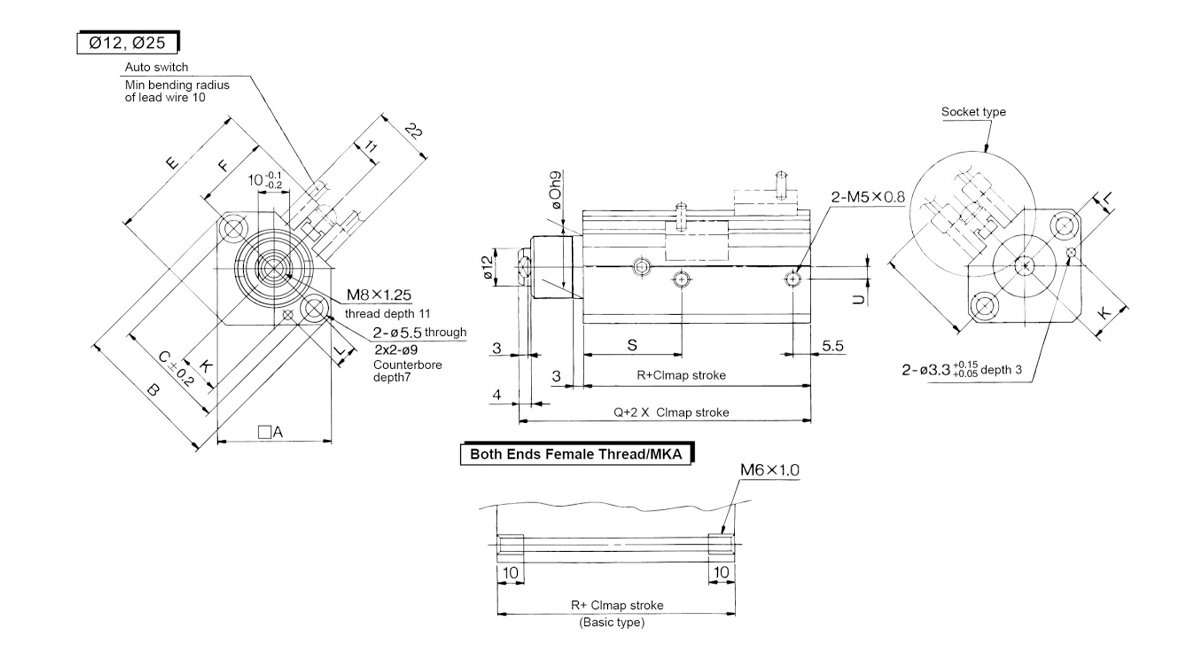

    Model A B C E F K L Oh9 Q R S U
    C-MKB20 36 46.8 36 48 24.5 13,5=0,15 7,5±0,15 20-8.052 72.5 62 31 4
    C-MKB25 40 52 40 53.8 27.5 16±0,15 8±0,15 238052 73.5 63 32 5
    Napomena 1) Gore navedene dimenzije temelje se na magnetskom prekidaču D-A73L.
    Napomena 2) Kada je klipnjača potpuno izvučena, dodajte hod stezanja i povratni hod na odgovarajuće dimenzije.

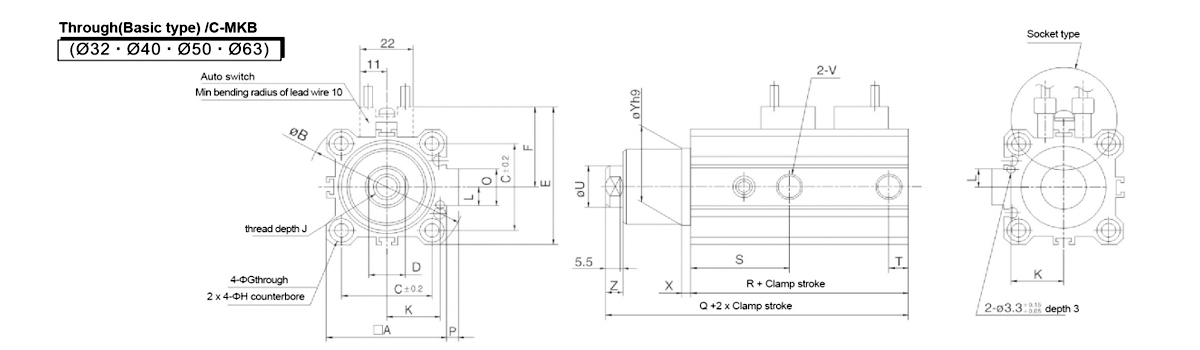

    Model A B C D E F G H I J K L O P Q R S T U V X Yh9 Z
    C-MKB32 45 60 34 14 -0,1 54 31.5 5.5 9 duboko 7 M10×1,5 12 20±0,15 7±0,15 14 4.5 93.5 71.5 37 7.5 16 Rc1/8 3 30 0 6.5
    -0,2 -0,062
    C-MKB40 52 69 40 14 -0,1 61 35 5.5 9 duboko 7 M10×1,5 12 24±0,15 7±0,15 14 5 94.5 65 29.5 8 16 Rc1/8 3 30 0 6.5
    -0,2 -0,062
    C-MKB50 64 86 50 17 -0,1 73 41 6.6 11 duboko 8 M12×1,75 15 30±0,15 8±0,15 19 7 112 76.5 34 10.5 20 Rc1/4 3.5 37 0 7.5
    -0,2 -0,062
    C-MKB63 77 103 17 -0,1 86 47.5 9 14 duboka 10,5l M12×1,75 15 35±0,15 9±0,15 19 7 115 80 35 10.5 20 Rc1/4 3.5 48 0 7.5
    60 -0,2 -0,062

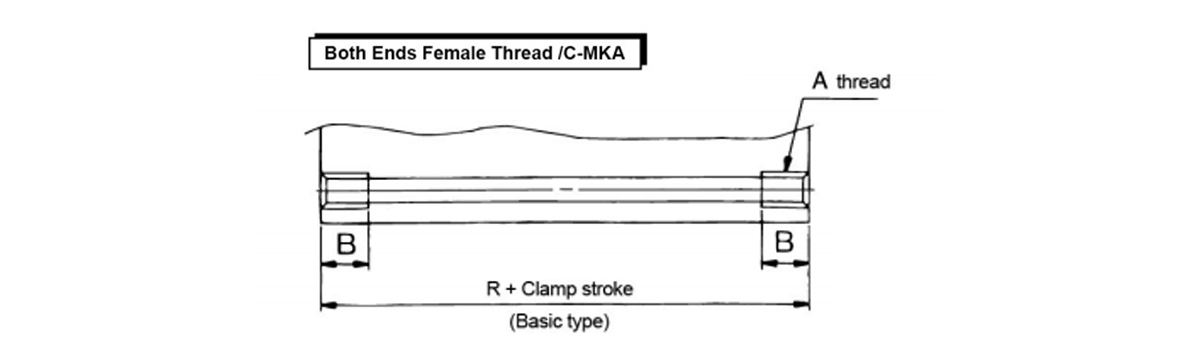

    Model A B
    C-MKA32 M6×1,0 10
    C-MKA40 M6×1,0 10
    C-MKA50 M8×1,25 14
    C-MKA63 M10×1,5 18

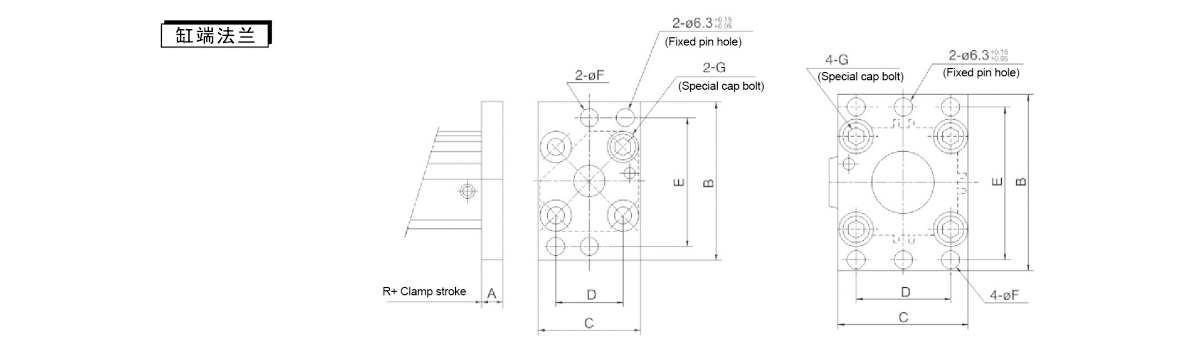

    Krajnja prirubnica cilindra
    Komponente Primjenjivo
    Veličina provrta     		A B C D E F G
    C-MK-F020 20 8 60 39 25.5 48 6.6 M6×1,0
    C-MK-F025 25 8 64 42 28 52 6.6 M6×1,0
    C-MK-F032 32 8 65 48 34 56 5.5 M6×1,0
    C-MK-F040 40 8 72 54 40 62 5.5 M6×1,0
    C-MK-F050 50 9 89 67 50 76 6.6 M8×1,25
    C-MK-F063 63 9 8 80 60 92 9 M10×1,5
    Napomena: Prilikom ugradnje prirubnice, svakako odaberite vrstu ugradnje bočnog poklopca cilindra bez poluge: C-MK□□-□□F.

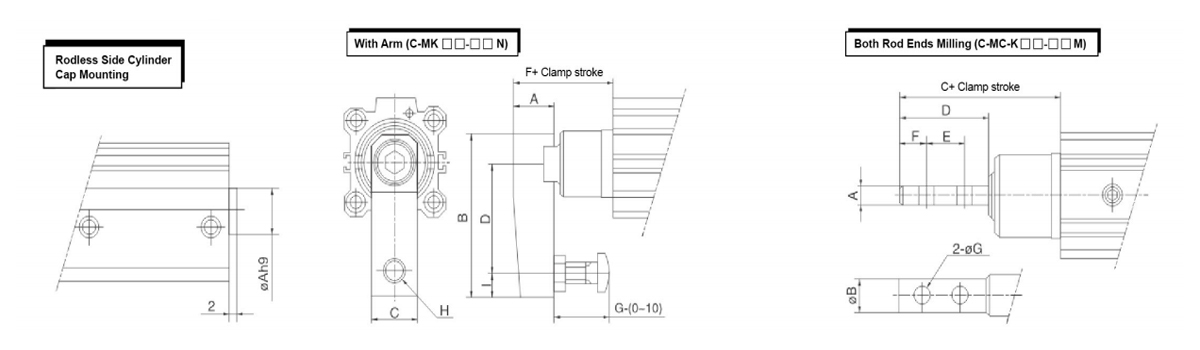

    Montaža bočne kapice cilindra bez poluge S Arm Glodanje oba kraja šipke
    Model A B C D F G H I Model A B C D E F G
    Model Ah9 C-MKD20-□ON 14 51 16 35 22 22 M6×1,0 7 C-MKD20-□□M 4 10 42.5 34 17 8.5 5.2
    C-MK□20-□□F 13 C-MKD25-□ON 14 51 16 35 22 22 M6×1,0 7 C-MK□25-□□M 4 10 42.5 34 17 8.5 5.2
    C-MK□25-□□F 15 C-MKD32-□□N 18 67 20 45 35.5 25 M8×1,25 10 C-MK□32-□□M 6 14 53.5 36 18 9 6.2
    C-MK□32-□□F 21 C-MKD40-□□N 18 67 20 45 43 25 M8×1,25 10 C-MK□40-□□M 6 14 61 36 18 9 6.2
    C-MK□40-□□F 28 C-MK□50-□ON 22 88 22 65 53 40 M10×1,5 10 C-MK□50-□□M 8 18 77 46 23 11.5 8.2
    C-MK□9-□□F 35 C-MKD63-□□N 22 88 22 65 52.5 40 M10×1,5 10 C-MKD63-□□M 8 18 76.5 46 23 11.5 8.2
