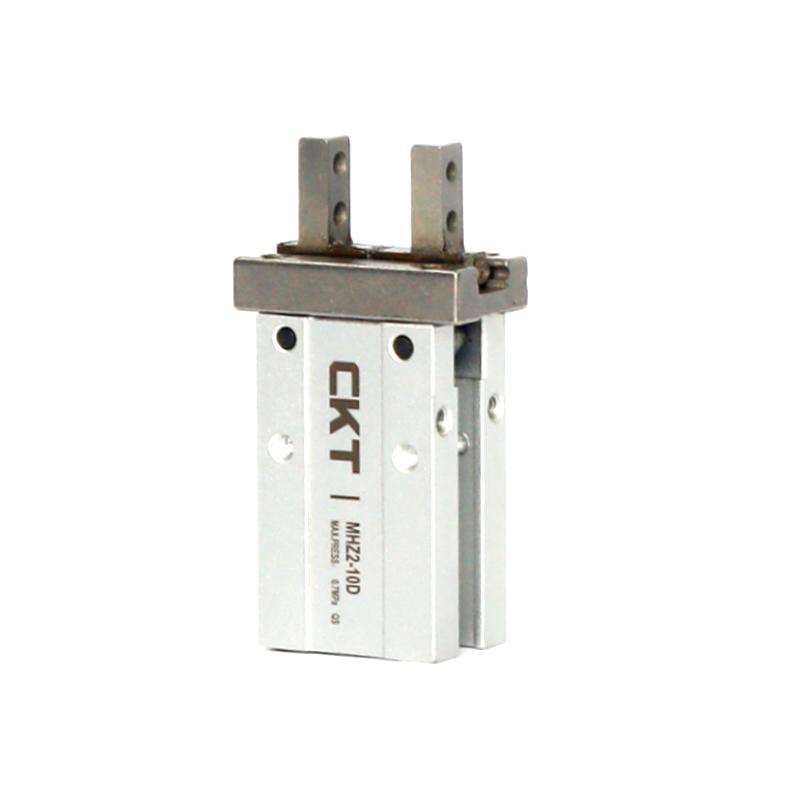

Pneumatska hvataljka serije MHZ2 (tip paralelnog otvaranja i zatvaranja).

Pneumatska hvataljka serije MHZ2 (tip paralelnog otvaranja i zatvaranja) usmjerena je na pružanje stabilnog i pouzdanog paralelnog stezanja. Njegov koncept dizajna je uravnotežiti osnovne performanse i prilagodljivost kako bi se zadovoljile osnovne potrebe preciznog hvatanja u vezi automatizacije.

Osnovne karakteristike:

1. Integrirani sustav navođenja: Integrirani mehanizam za vođenje osigurava da aktuator ima dovoljnu strukturnu krutost i točnost djelovanja tijekom rada.

2. Poboljšana stabilnost vodilice: Pomoćna struktura za pozicioniranje nalazi se na dnu komponente vodilice kako bi se održao odnos relativnog položaja između ključnih pokretnih dijelova i glavne strukture, te poboljšala pouzdanost dugotrajnog rada.

3. Izvedba preciznog pozicioniranja: Optimiziran strukturni dizajn donosi dobru dosljednost pozicioniranja, što pomaže u postizanju preciznog stezanja obratka i povećava sigurnost procesa stezanja.

4. Fleksibilna instalacija i kompatibilnost: Pruža niz standardiziranih instalacijskih sučelja za jednostavnu integraciju u različite rasporede opreme ili prostorno ograničena okruženja.

5. Integrirana kontrola tijela: Tijelo je unaprijed postavljeno s magnetskim komponentama, što pruža osnovnu pogodnost za integraciju standardnih uređaja za detekciju položaja.

6. Prilagodljivost indukcijskog prekidača: Na površini tijela cilindra dizajnirano je više utora za ugradnju indukcijskog prekidača, koji osiguravaju prostor za prilagodbu rasporeda uređaja za otkrivanje kako bi se prilagodio različitim zahtjevima za prikupljanje signala.

E-pošta: manager@cktworld.com
Preuzmi
PREV:Pneumatska hvataljka serije MHC2 (tip otvaranja i zatvaranja oslonca).
SLJEDEĆI:Nema sljedećeg članka
  • Promjer cilindra
    mm     		6 10 16 20 25 32 40
    Koristite tekućinu zrak
    Radni tlak
    raspon (MPa)     		Dvostruko djelovanje 0,15~0,7 0,2~0,7 0,1~0,7 0,1~0,7
    Jednostruko djelovanje 0,3~0,7 0,35~0,7 0,25~0,7 0,25~0,7
    Temperatura tekućine za korištenje u okolišu -10~60 ℃
    Ponovljivost (mm) ±0,01 ±0,02
    Maksimalna radna frekvencija (c.p.m) 180 (serija MHZL2 je 120) 60
    Opskrba uljem Nije potrebno
    Način rada Dvostruko djelovanje · Single-acting
    Magnetski prekidač (opcionalno) Beskontaktni magnetski prekidač (MHZA2, MHZAJ2 bez magnetskog prekidača)
    Promjer priključka M3×0,5 M5×0,8

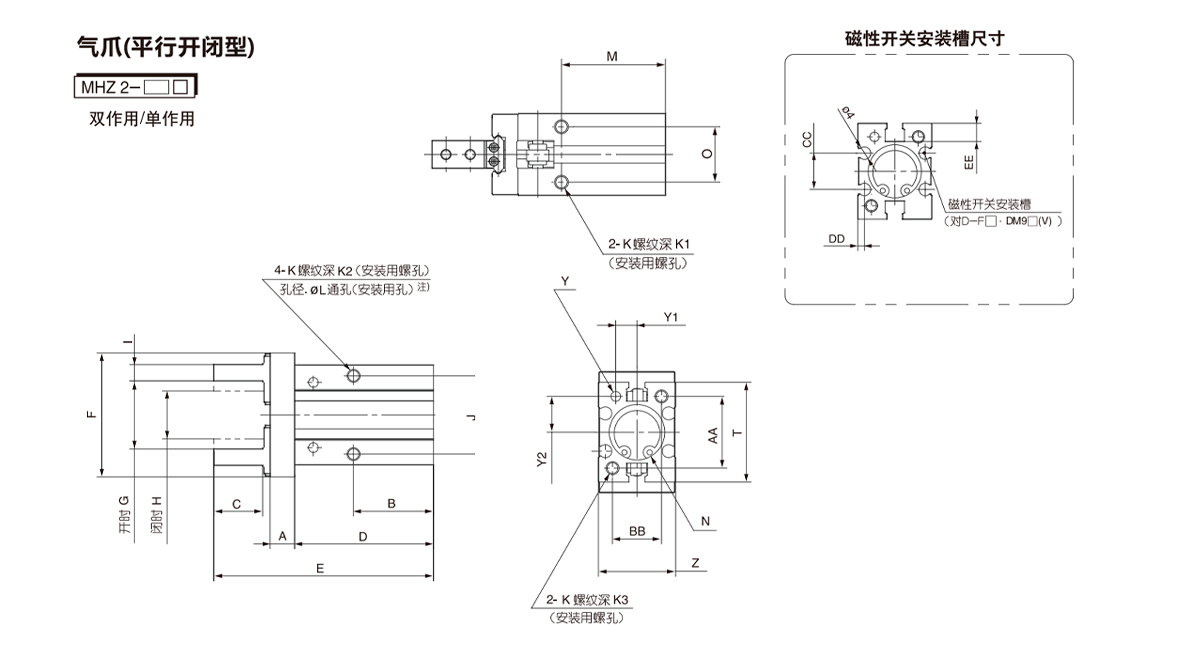

  • Model
    (mm)     		A B C D E F G H I J K K1 K2 K3 ØL M N 0 P Q R S
    10 6 23 12 37.8 57 29 15.2 11.2 4 16 M3×0,5 6 5.5 6 26 27 Ø11H9 Dubina 2 11.4 M2,5×0,45 3 5.7 M3×0,5
    16 7.5 24.5 15 42.5 67.3 38 20.9 14.9 5 24 M4×0,7 4.5 8 8 3.4 30 Ø17H9 Duboko2 16 M3×0,5 4 7 M5×0,8
    20 9.5 29 20 52.8 84.8 50 26.3 16.3 8 30 M5×0,8 8 10 10 4.3 35 021H9 Duboko3 18.6 M4×0,7 5 9 M5×0,8
    25 11 30 25 63.6 102.7 63 33.3 19.3 10 36 M6×1 10 12 12 5.1 36.5 026H9 Duboko 3.5 22 M5×0,8 6 12 M5×0,8
    32 12 40 (49) 29 67 (76) 113 (122) 97 48 26 12 46 M6×1 10 13 13 5.1 48 (57) 034H9 Duboko4 26 M6×1 7 14 M5×0,8
    40 15 49 (62) 36 83 (96) 139 (152) 119 60 30 14 56 M8×1,25 13 16 17 6.6 58 (71) 042H9 Duboko4 32 M8×1,25 9 17 M5×0,8

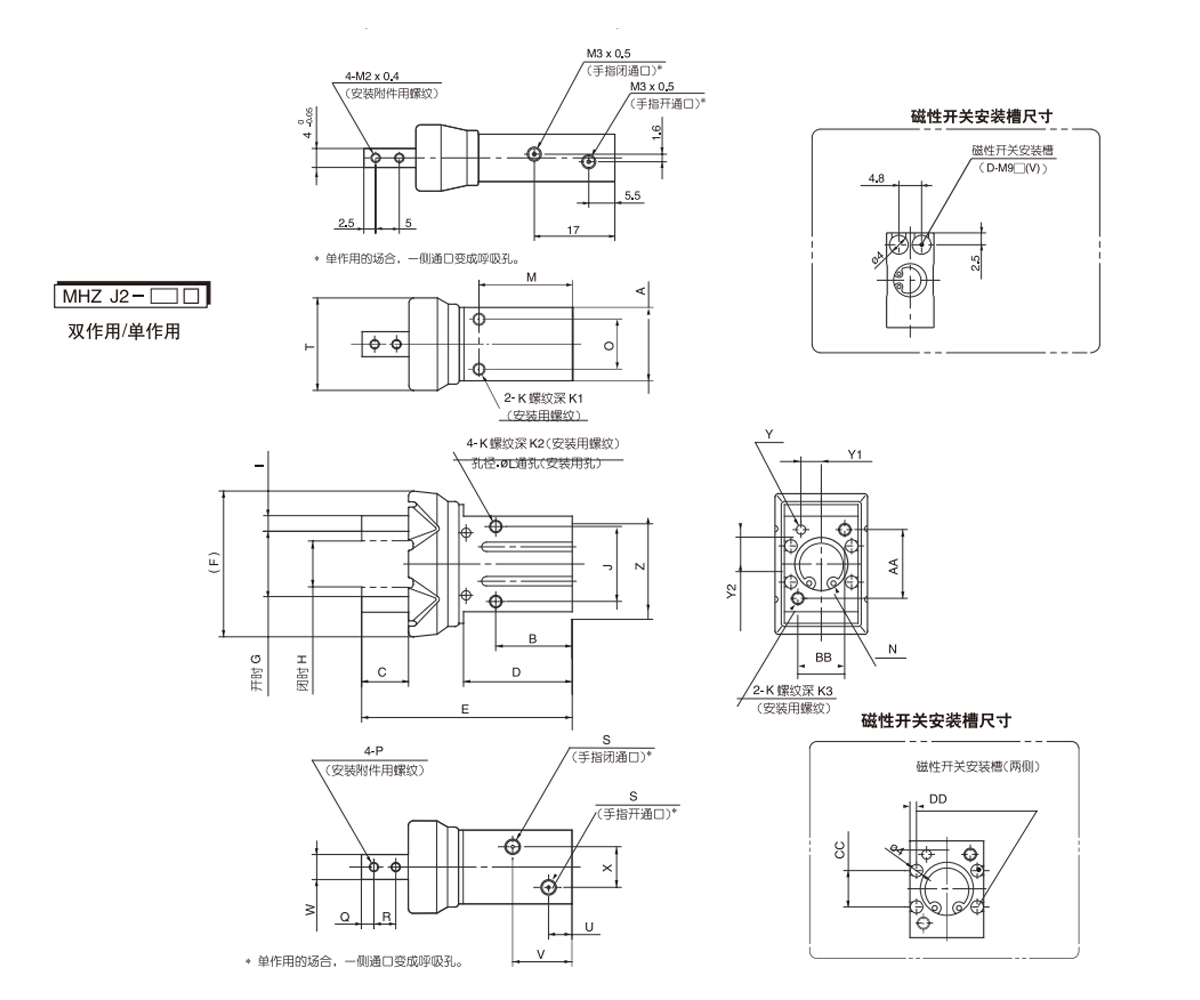

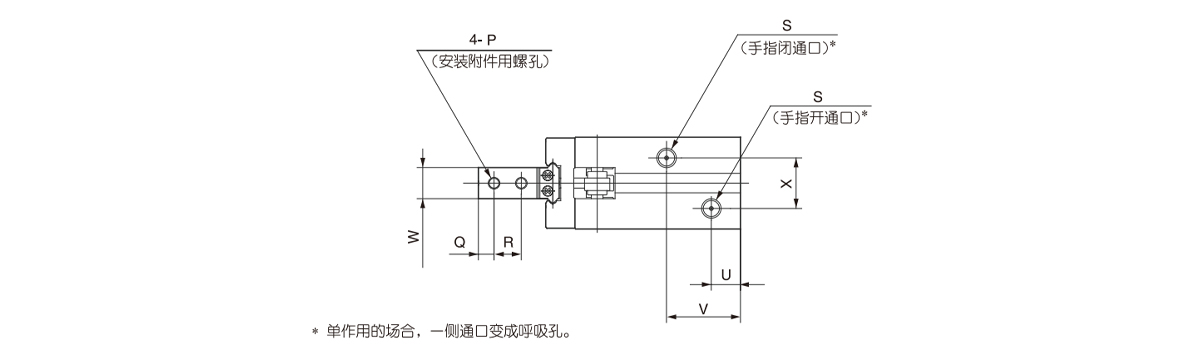

    Model
    (mm)     		T U V W X Y Z Y1 Y2 AA BB CC DD EE
    10 23 9 19 5 11 Ø2H9 Duboko3 16,4±0,05 5,2±0,02 7,6±0,02 18 12 5.4
    16 30.6 7.5 19 8 13 Ø3H9 Duboko3 23,6±0,05 6,5±0,02 11±0,02 22 15 11.6 2.1 5.8
    20 42 10 23 10 15 Ø4H9 Duboko4 27,6±0,05 7,5±0,02 16,8±0,02 32 18 14 2.1 9
    25 52 10.7 23.5 12 20 Ø4H9 Duboko4 33,6±0,05 10±0,02 21,8±0,02 40 22 19 3.5 11.5
    32 60 11 31 (37) 15 24 Ø5H9 Duboko5 40±0,1 12±0,02 23±0,02 46 26 24 3.3 11.5
    40 72 12 38 (45) 18 28 Ø5H9 Duboko5 48±0,1 14±0,02 29±0,02 56 32 29.4 3.7 13

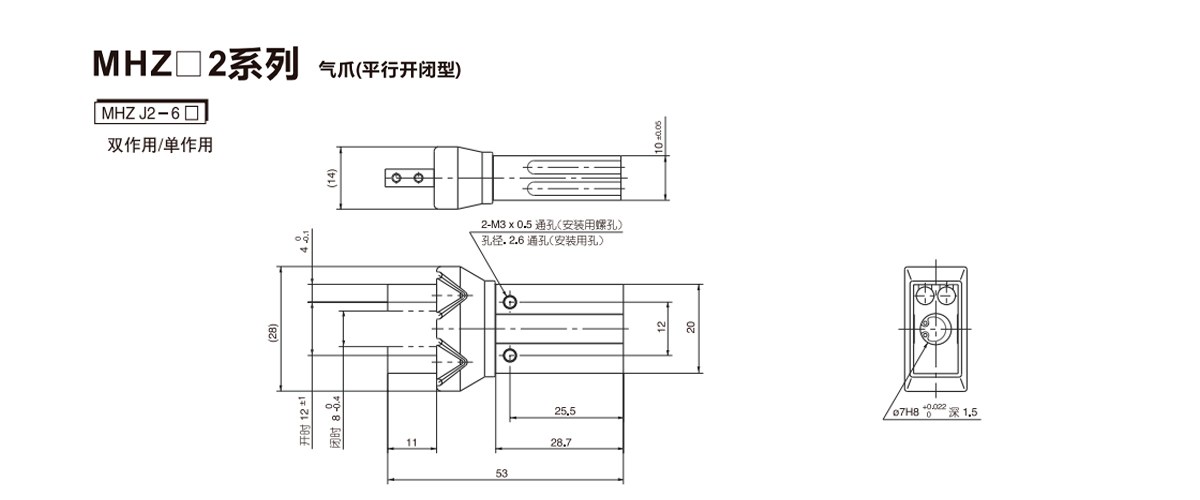

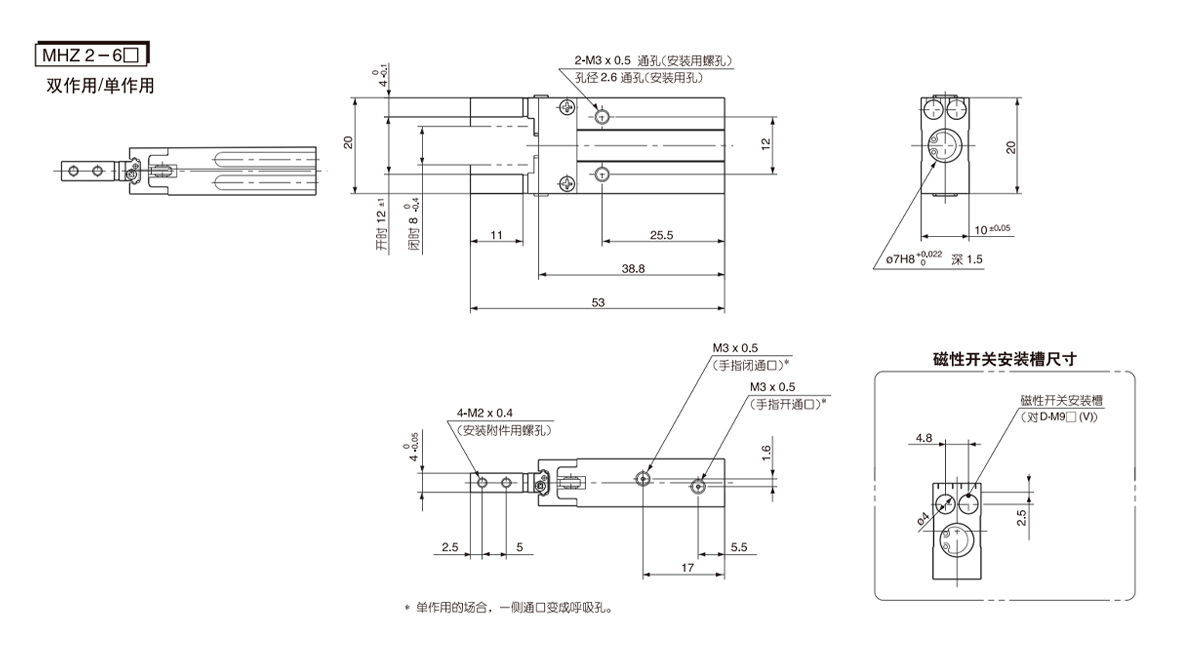

    Promjer cilindra
    mm     		A B C D E F G H I J K K1 K2 K3 ØL M N 0 P Q R S T U v W x Y Y1 Y2 Z AA BB CC DD
    10 16,4±0,05 23 2 31 57 34 15.2 11.2 4 16 M3×0,5 6 5.5 6: 2.6 27 Ø11H9 Duboko2 11.4 M2,5x4,5 3 5.7 M3×0,5 21 7 19 5 11 Ø2H9 Duboko3 5,2±0,02 7,6±0,02 23 18 12 - 2.5
    16 23,6±0,05 24.5 15 34.8 67.3 45 20.9 14.7 5 24 M4×0,7 4.5 8 8 3.4 30 Ø17H9 Duboko2 16 M3×0,5 4 7 M5×0,8 29.6 7.5 19 8 13 Ø3H9 Duboko3 6,5±0,02 11±0,02 30.6 22 15 11.6 2
    20 27,6±0,05 29 20 43.5 84.8 58 26.3 16.3 8 30 M5×0,8 8 10 10 4.3 35 Ø21H9 Duboko3 18.6 M4×0,7 5 9 M5×0,8 34.5 8.5 23 10 15 Ø4H9 Duboko4 7,5±0,02 16,8±0,02 42 32 18 14 2
    25 33,6±0,05 30 25 53 102.7 73 33.3 19.3 10 36 M6×1 10 12 2 5.1 36.5 Ø26H9 Duboko3,5 22 M5×0,8 6 12 M5×0,8 42 9 24 12 20 Ø4H9 Duboko4 10±0,02 21,8±0,02 52 40 22 19 3.5
