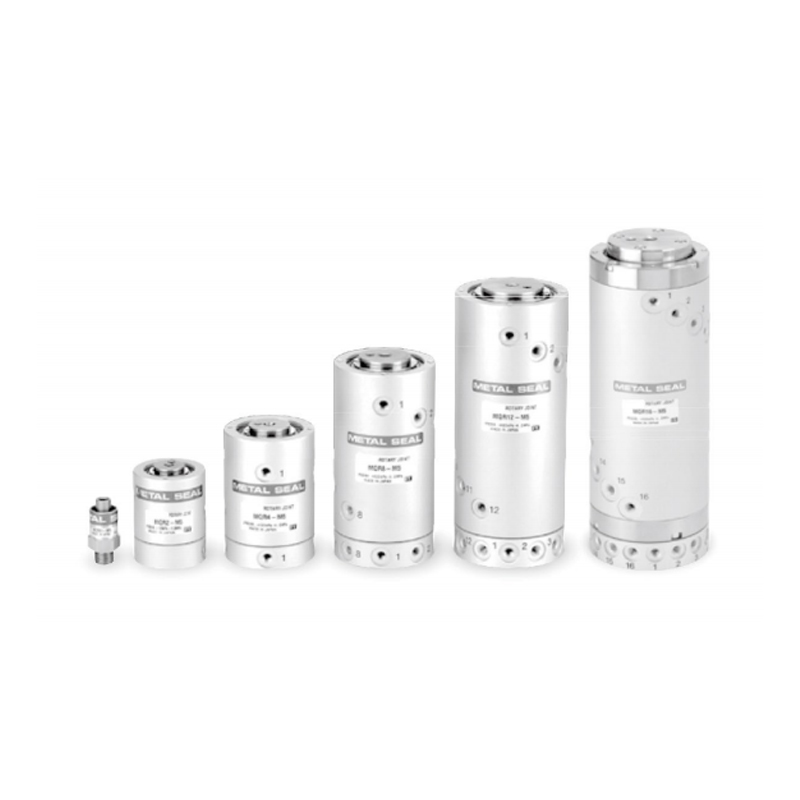

Serija MQR, rotirajući spoj na jedan dodir s malim zakretnim momentom
  • Serija MQR, rotirajući spoj na jedan dodir s malim zakretnim momentom
Montaža jednim dodirom

Serija MQR, rotirajući spoj na jedan dodir s malim zakretnim momentom

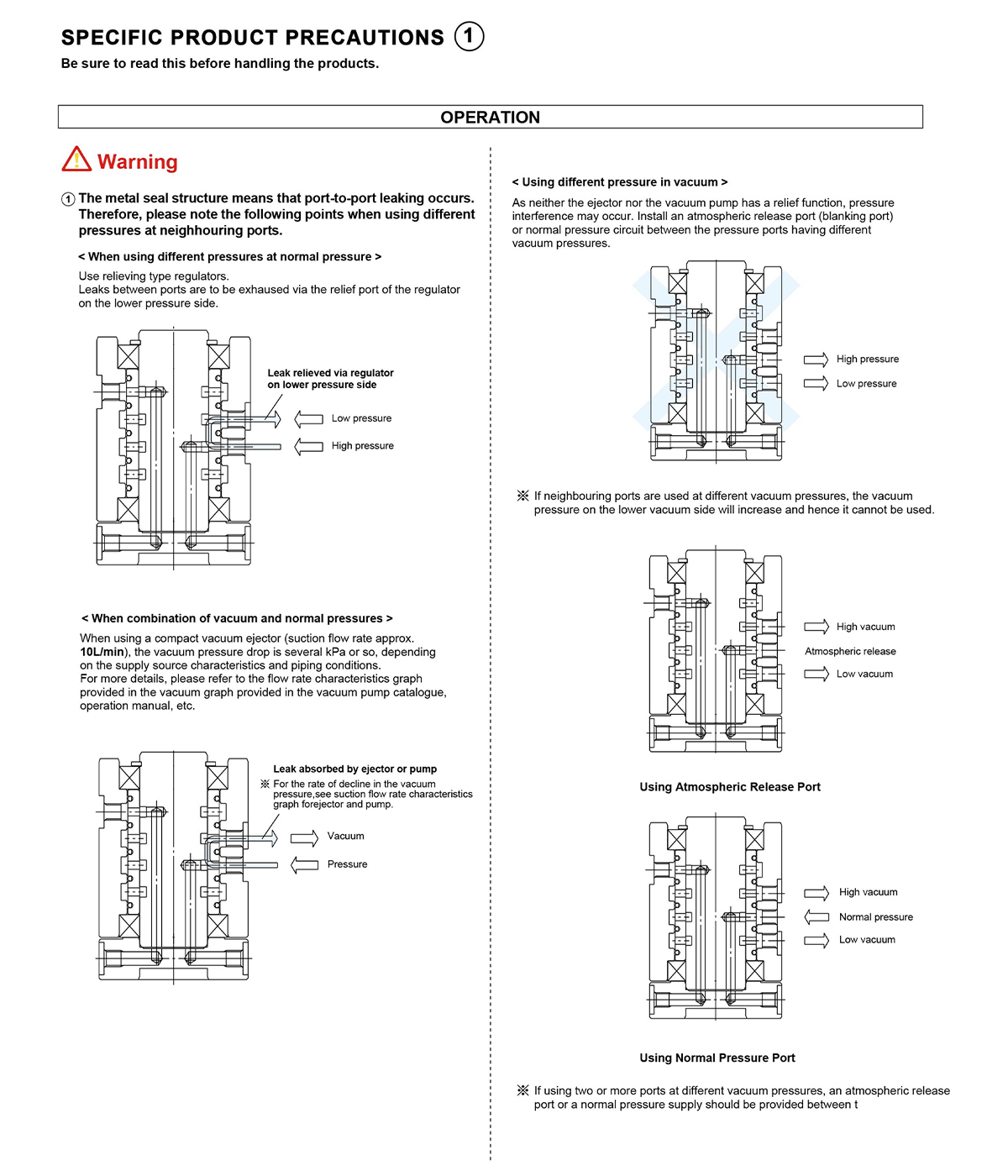

Metoda metalne brtve.
Rotacijski mehanizam・Koristi se za opskrbu zrakom rotirajućih i njišućih dijelova kao što su ruke robota.

E-pošta: manager@cktworld.com
Preuzmi
PREV:Serija KS/KX Montaža jednim dodirom
SLJEDEĆI:Serija KC Samobrtvljenje Priključak jednim dodirom

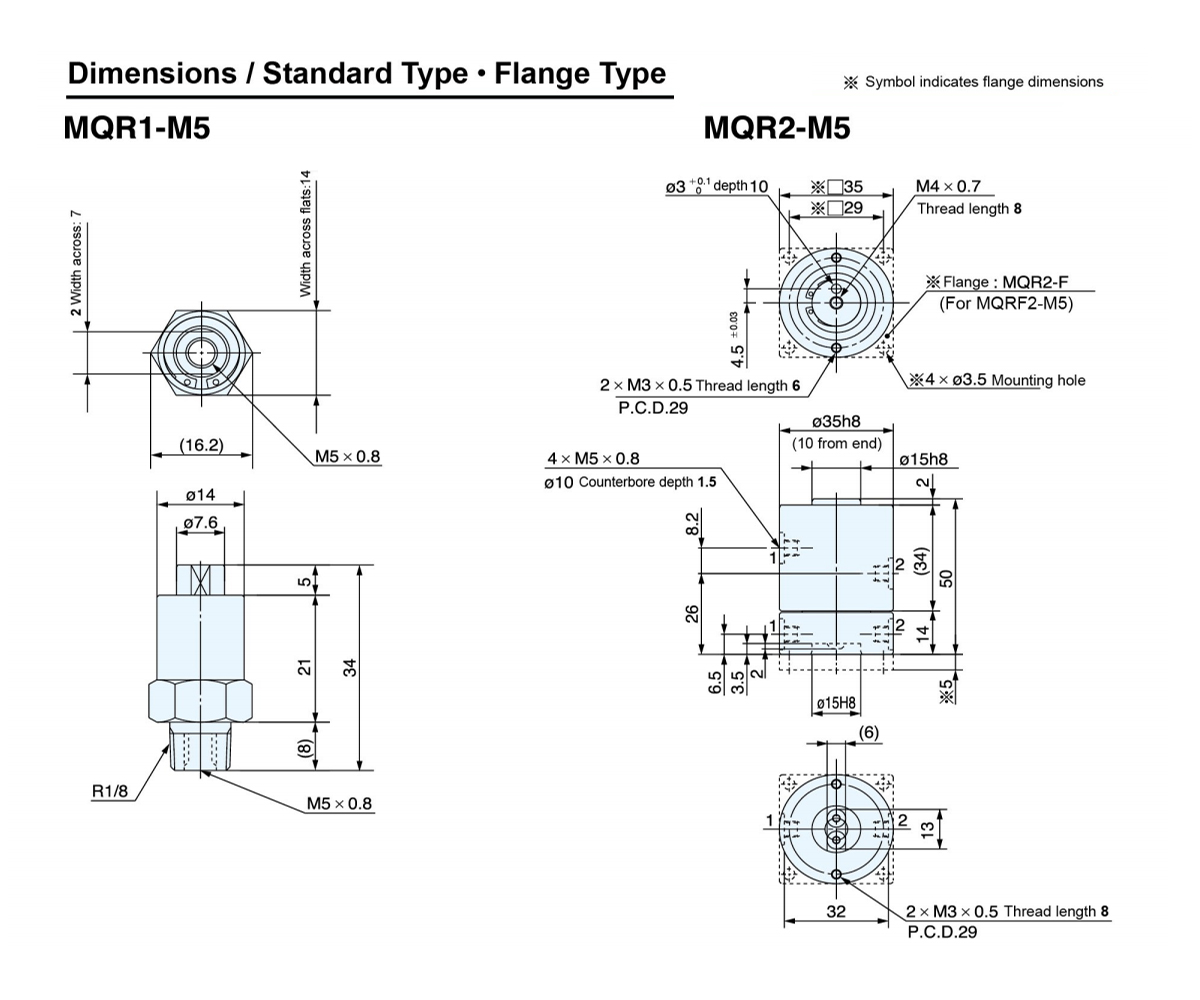

  • Model MQR1-M5 MQR2-M5 MQR4-M5 MQR8-M5 MQR12-M5 MQR16-M5
    Broj krugova (broj priključaka) 1 krug 2 kruga 4 kruga 8 krugova 12 krugova 16 krugova
    tekućina Zrak · Inertni plin
    Struktura brtve Metalna brtva
    Struktura vodiča Poduprt ležaj Poduprt ležaj at both ends
    Veličina porta Muški      R1/8 M5×0,8
    Ženski     M5×0,8
    Brzina protoka
    Karakteristike     		C 0,50[dm³/(s ·bar)]
    b 0.40
    Cv 0.17
    Podmazivanje Nije potrebno
    Min radni tlak -100 kPa
    Maks. radni tlak 1,0 MPa
    Napomena 1)
    Ambijentalni &radni
    tekućina Temperature     		-10~80℃
    Napomena )2
    Maks. početni rotacijski moment     		0,003N ·m   ili   manje 0,03N ·m   ili   manje 0,05N ·m   ili   manje 0,10 N ·m   ili   manje 0,20N ·m ili manje 0,50N ·m ili manje
    Napomena 5)
    Napomena o dopuštenom broju rotacije     		3000 min⁻¹ (o/min) ili manje Napomena3) 2000 min⁻¹ (o/min) ili manje 1500 min⁻¹ (o/min) ili manje 900 min⁻¹ (r.p.m.) ili manje 600 min⁻¹ (r.p.m.) ili manje 200 min⁻¹ (r.p.m.) ili manje
    Napomena 4)
    Dopušteno radijalno opterećenje
    (Dopuštena reakcija osi spojnice)     		1N ili manje 15 Niti manje 30N ili manje 40N ili manje 50N ili manje
    Dopušteno aksijalno opterećenje
    Težina 0,025 kg 0,16 kg 0,39 kg 0,76 kg 1,26 kg 2,80 kg
    Napomena  1) Temperatura od 80 ℃ uključuje porast temperature tijekom  rotacije;
    Napomena 2) Zakretni moment pri pokretanju ne mijenja se s dovodnim tlakom ili neupotrebom (ostaje unutar maksimalnog zakretnog momenta pri pokretanju),
    ali se mijenja s brojem rotacije;
    Napomena 3) Ako koristite pri brzini višoj od 600 min-1 (rpm), uvjerite se da je rotacija u smjeru u kojem je zglob pričvršćen;
    Napomena 4) Spojnice od gume/smole preporučuju se zbog njihove izvrsne apsorpcije pomaka, udaraca i vibracija;
    Napomena  5)min-1, Broj  rotacija  po  1  minuti.

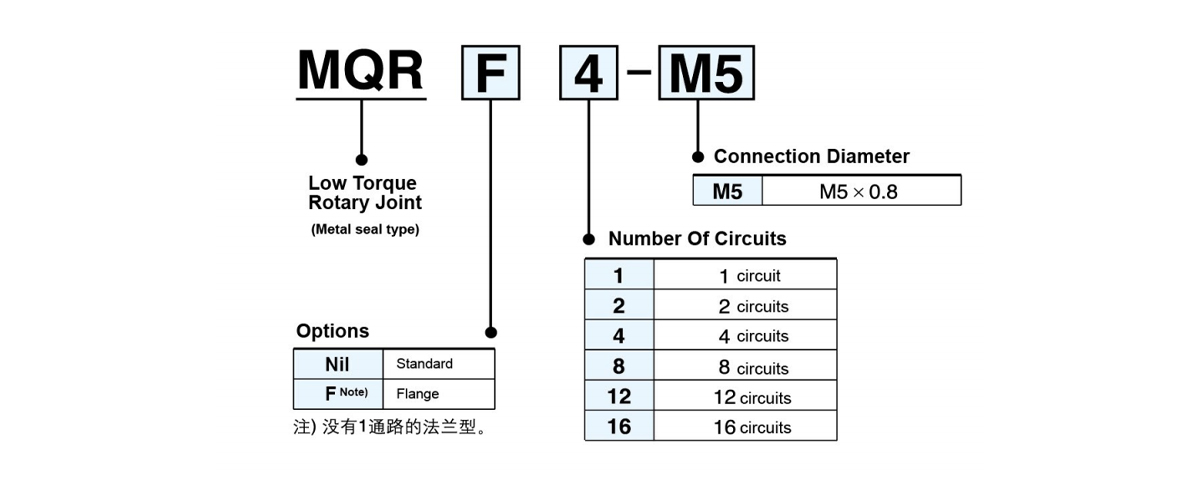

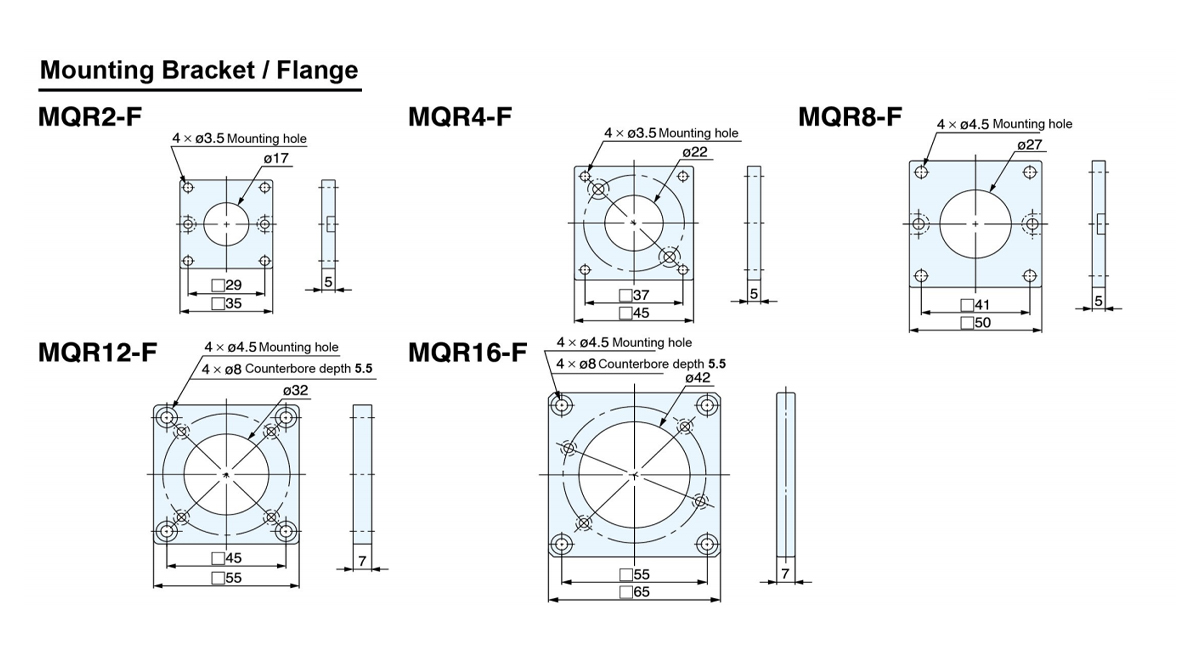

    Broj krugova Broj dijela prirubnice
    2 Kruga MQR2-F
    4 Kruga MQR4-F
    8 Krugova MQR8-F
    12 Krugova MQR12-F
    16 Krugovi MQR16-F

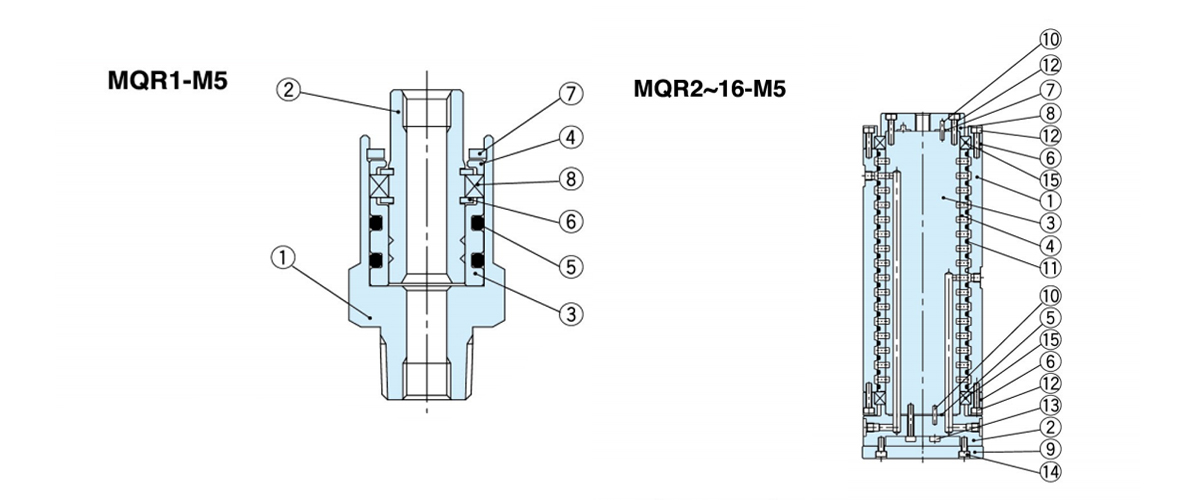

  • Sastavni dijelovi (MQR1-M5,1 krug)
    Stavka Ime Materijal Reamrk
    1 Tijelo Nehrđajući čelik
    2 Kalem Specijalni nehrđajući čelik
    3 rukav Specijalni nehrđajući čelik
    4 Ploča Aluminij
    5 O-prsten H-NBR
    6 Potporni prsten Ugljični čelik
    7 Potporni prsten Ugljični čelik
    8 Radijalni ležaj

    Sastavni dijelovi (MQR2 do 16-M5, 2 do 16 krugova)
    Stavka Ime Materijal Reamrk
    1 Tijelo Aluminij alloy
    2 Adapterska ploča Aluminij alloy
    3 Kalem Specijalni nehrđajući čelik
    4 rukav Specijalni nehrđajući čelik
    5 brtva H-NBR
    6 Nosač ležaja Nehrđajući čelik Samo 16 krugova
    7 brtva H-NBR Samo 16 krugova
    8 Ploča Aluminij alloy Samo 16 krugova
    9 Prirubnica Aluminij alloy
    10 Paralelni zatik Ugljični čelik Osim 2 kruga
    11 O-prsten H-NBR
    12 vijak Ugljični čelik Samo 16 krugova
    13 vijak Ugljični čelik
    14 vijak Ugljični čelik
    15 Radijalni ležaj -
