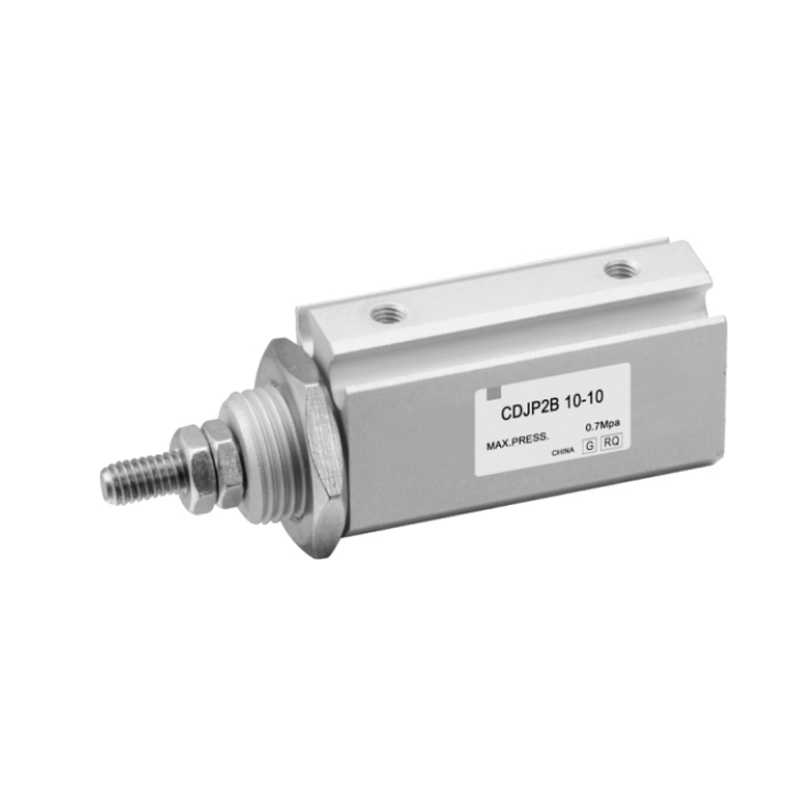

Serija CDJPB (dvostruko djelujući) igličasti cilindar
  • Serija CDJPB (dvostruko djelujući) igličasti cilindar
Cilindar igle

Serija CDJPB (dvostruko djelujući) igličasti cilindar

CDJPB serija (dvostruko djelujući) igličasti cilindar je precizni pneumatski aktuator dizajniran za scenarije ograničenog prostora. Ostvaruje učinkovito linearno klipno gibanje kroz kompaktnu strukturu i pogodan je za visoko integrirane sustave automatizacije.

Osnovne karakteristike:

1. Ekstremna iskorištenost prostora: Vrlo intenzivna konfiguracija i lagano tijelo značajno optimiziraju prostor za raspored opreme i poboljšavaju prilagodljivost sustava prostornim ograničenjima.

2. Fleksibilnost konfiguracije: Pokriva višestruke specifikacije grupa parametara hoda i promjera cilindra, prilagođava se diferenciranom opterećenju i dinamičkim zahtjevima i osigurava širinu primjene.

3. Sloboda integracije sustava: Podržava modularnu instalacijsku topologiju i prošireno dodatno sučelje, dajući značajke spremne za korištenje i smanjujući složenost inženjerske integracije.

4. Ugrađena jedinica za detekciju: Integrira beskontaktni magnetski indukcijski prekidač za formiranje integrirane strukture topologije tijela i ostvaruje funkciju povratne informacije signala pozicioniranja bez otklanjanja pogrešaka.

E-pošta: manager@cktworld.com
Preuzmi
PREV:Nema prethodnog članka
SLJEDEĆI:Iglasti cilindar serije CJPB (jednostrukog djelovanja).
  • Promjer cilindra (mm) 6 10 15
    Korištena tekućina zrak
    Vrsta aktiviranja Dvostruko djelovanje
    Maksimalni radni tlak  MPa 0.7
    Minimalni radni tlak  MPa 0.12 0.06
    Temperatura okoline i tekućine Nemagnetski prekidač: -10°C,
    Magnetski prekidač: -10°C do 60°C
    Spremanje u međuspremnik Gumeni odbojnici na oba kraja
    Brzina klipa 50~500mm/s
    Tolerancija hoda mm 10
    * Podmazivanje Nije potrebno
    Promjer priključka M5×0,8
    *Ako je potrebno podmazivanje, koristite turbinsko ulje br.

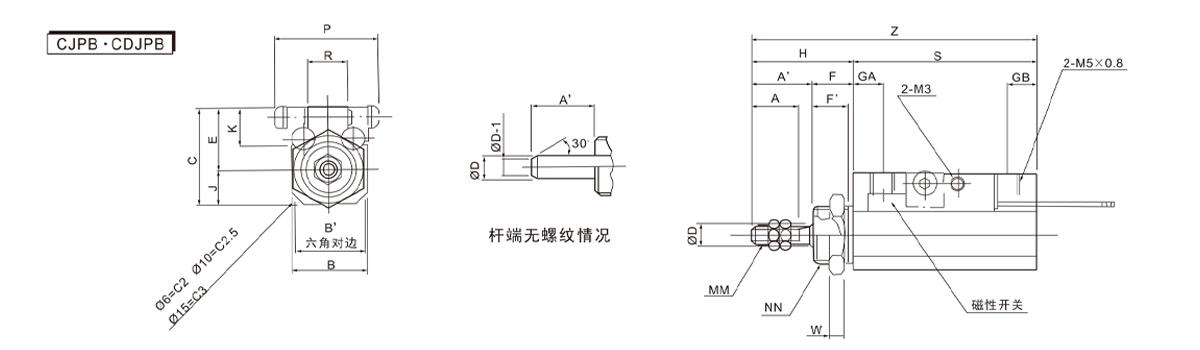

  • Promjer cilindra
    (mm)     		A A' B B' ØD F f' GA GB H J K MM NN R S W Z Magnetski prekidač
    5st 10 15 20 30 5st 10 15 20 30 C E P
    6 7 9 14 14 3 8 6.5 6 6 17 6 8 M3×0,5 M10×1,0 7 30.5 35.5 40.5 45.5 - 3 47.5 52.5 57.5 62.5 - 16.5 10.5 20
    10 10 12 15 17 5 8 6.5 6 7 20 7 8 M4×0,7 M12×1,0 8 30.5 35.5 40.5 45.5 55.5 4 50.5 55.5 60.5 65.5 75.5 20 13 21
    15 12 14 20 19 6 10 8.5 6 7 24 9 8 M5×0,8 M14×1,0 10 30.5 35.5 40.5 45.5 55.5 5 54.5 59.5 64.5 69.5 79.5 24.5 15.5 23

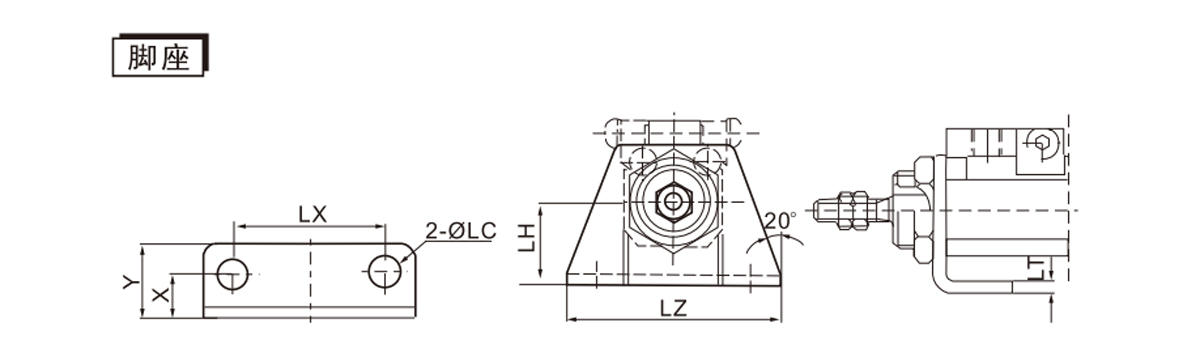

    Promjer cilindra
    (mm)     		Oslonac za noge
    Broj dijela LH LT LZ LX X Y ØLC
    6 CP-L006 11 1.6 28 20 6.5 10.5 3.4
    10 CP-L010 13 1.6 33 24 7 12 4.5
    15 CP-L015 18 2.3 43 30 10 16.5 4.5

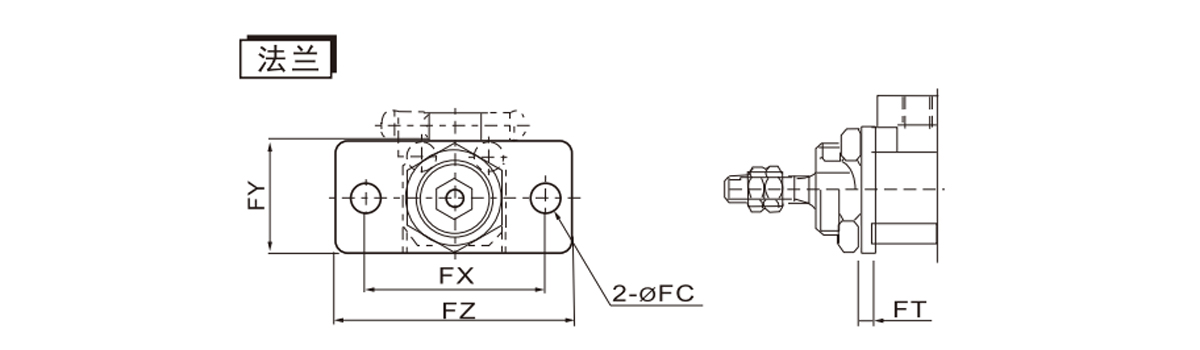

    Promjer cilindra
    (mm)     		Prirubnica
    Broj dijela FT FX FG FZ ØFC
    6 CP-F006 1.6 24 16 32 3.4
    10 CP-F010 1.6 28 18 37 4.5
    15 CP-F015 2.3 36 22 49 5.5

    Promjer cilindra
    (mm)     		Broj dijela sjedišta slušalice S Z ZZ R
    5st 10 15 20 30 5st 10 15 20 30 5st 10 15 20 30
    6 CP-T006 35.5 40.5 45.5 50.5 - 48.5 53.5 58.5 63.5 - 52.5 57.5 62.5 67.5 - 7
    10 CP-T010 40.5 45.5 50.5 55.5 65.5 54 59 64 69 79 60.5 65.5 70.5 75.5 85.5 8
    15 CP-T015 42 47 52 57 67 58 63 68 73 83 66 71 76 81 91 10

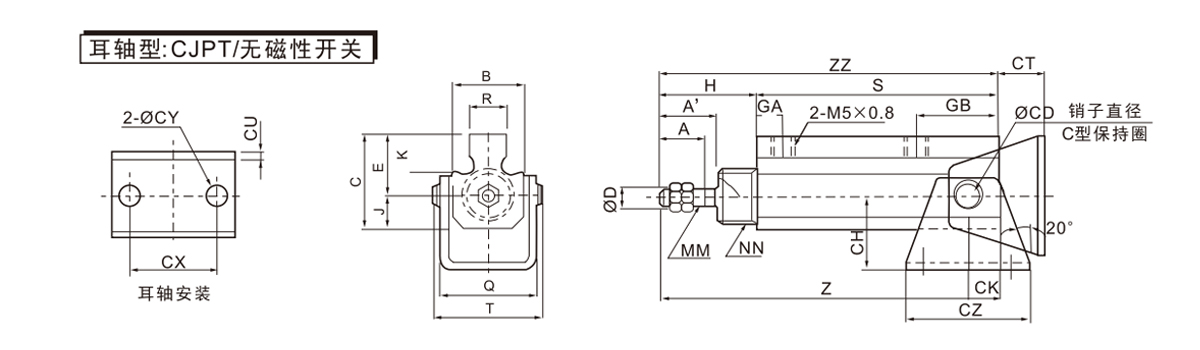

    Promjer cilindra
    (mm)     		A A′ B C ØD E GA GB H J K MM NN Q T ØCD CH CK CT CU CX ØCY CZ
    6 7 9 14 16.5 3 10.5 6 11 17 6 8 M3×0,5 M10×1,0 18.5 20.4 3 16 4 12 1.6 18 3.4 26
    10 10 12 15 20 5 13 6 17 20 7 8 M4×0,7 M12×1,0 20.5 23.9 5 20 6.5 13.5 1.6 24 4.5 33
    15 12 14 20 24.5 6 15.5 6 18.5 24 9 8 M5×0,8 M14×1,0 28 31.7 6 25 8 17 2.9 29 5.5 42

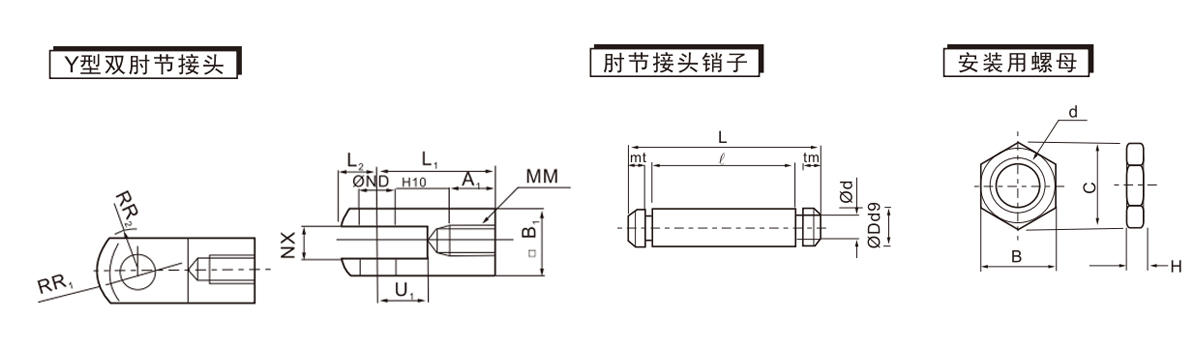

    Promjer cilindra
    (mm)     		Dvostruki lakatni zglob tipa Y Zatik lakatnog zgloba Matica tijela cilindra
    Broj dijela A1 B1 ØNDH10 L1 L2 MM U1 NX R1 R2 Broj dijela ØDd9 L od ρ M t Broj dijela d H B C
    6 Y-P006 5 6 3 0.04 12 3.5 M3×0,5 5 3 5 4 IY-P006 3 -0,02 9 2.85 62 0.75 0.65 SNP-006 M10×1 3 14 16.2
    0 -0,045
    10 Y-P010 6.5 10 5 0.048 16 5.5 M4×0,7 7 5 8 6.3 IY-P010 5 -0,030 13.6 4.8 10.2 1 0.7 SNP-010 M12×1 3 17 19.6
    0 -0,060
    15 Y-P015 7 12 6 0.048 19 7 M5×0,8 9 6 10 7.8 IY-P015 6 -0,030 15.8 5.7 12.2 1 0.8 SNP-015 M14×1 4 19 21.9
    0 -0,060

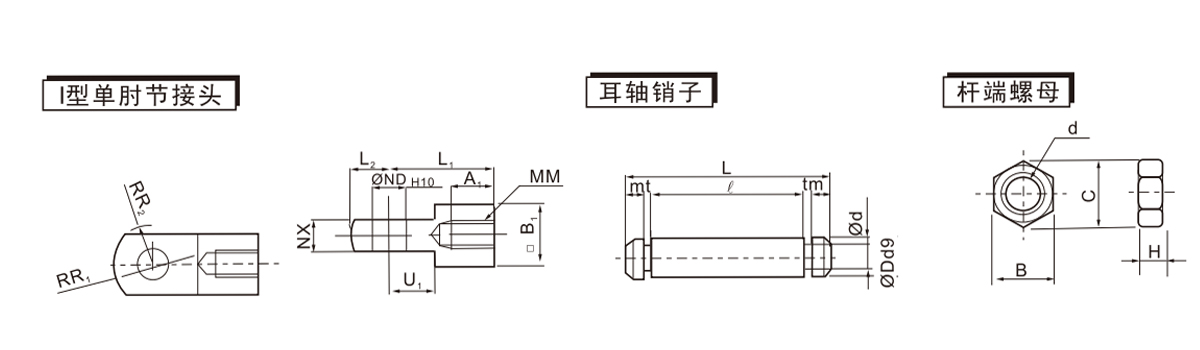

    Promjer cilindra
    (mm)     		Jednostruki lakatni zglob Držač uha Matice na kraju šipke
    Broj dijela A1 B1 ØNDH10 L1 L2 MM U1 NX R1 R2 Broj dijela ØDd9 L od ρ M t Broj dijela d H B C
    6 I-P006 5 6 3 0.04 12 3.5 M3×0,5 5 3 5 4 CT-P006 3 -0,02 20.4 2.85 17.6 0.75 0.65 NTP-006 M3×0,5 1.8 5.5 6.4
    0 -0,045
    10 I-P010 6.5 10 5 0.048 16 5.5 M4×0,7 7 5 8 6.3 CT-P010 5 -0,030 23.9 4.8 20.5 1 0.7 NTP-010 M4×0,7 2.4 7 8.1
    0 -0,060
    15 I-P015 7 12 6 0.048 19 7 M5×0,8 9 6 10 7.8 CT-P015 6 -0,030 31.7 5.7 28.1 1 0.8 NTP-015 M5×0,8 3.2 8 92
    0 -0,060
