Tanki cilindar serije MGP s vodilicom Dobavljači

Dom / Proizvodi / Zračni cilindar / Višeosni cilindar / Tanki cilindar serije MGP s vodilicom

Tanki cilindar serije MGP s vodilicom Tanki cilindar serije MGP s vodilicom
  • Tanki cilindar serije MGP s vodilicom
  • Tanki cilindar serije MGP s vodilicom
Višeosni cilindar

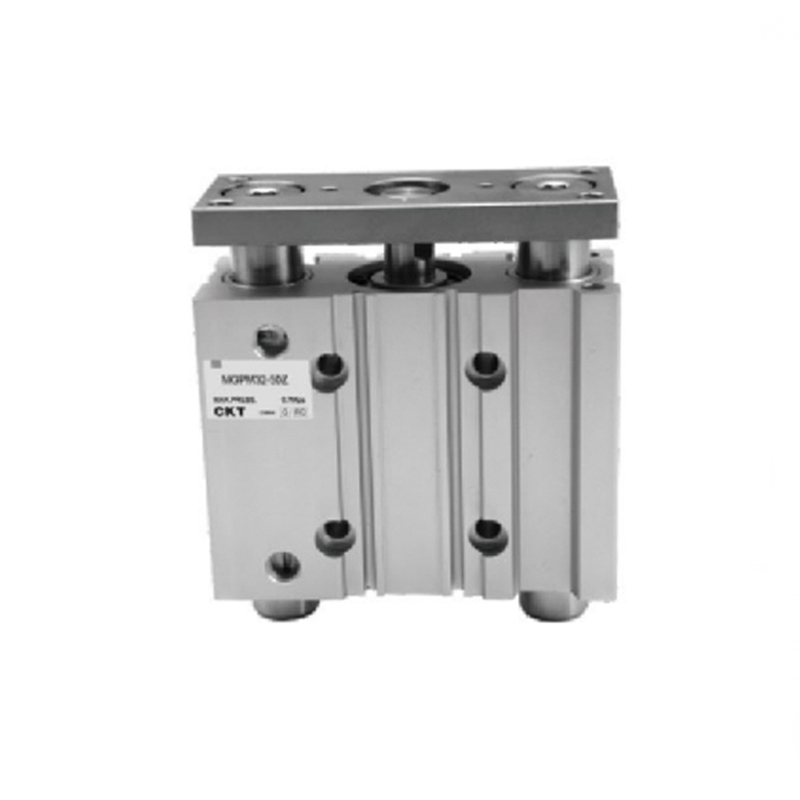

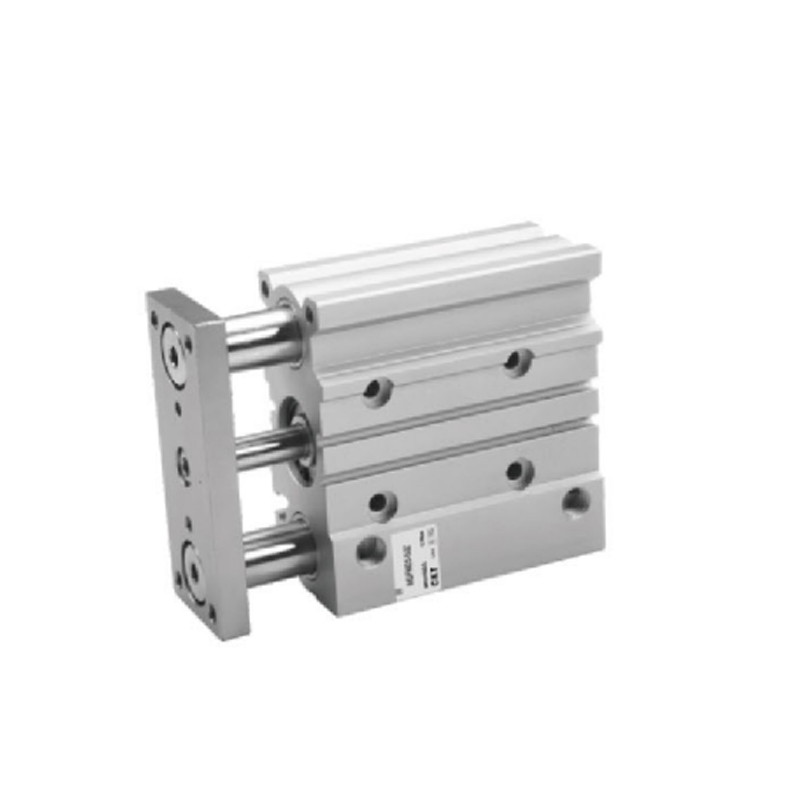

Tanki cilindar serije MGP s vodilicom

1. Mala veličina i mala težina
2. Jaka bočna otpornost na opterećenje
3. Jaka otpornost na zakretni moment
4. Visoka preciznost bez rotacije
5. Ležaj vodilice može biti klizni ležaj ili kuglični ležaj
6. Jednostavan za instalaciju
7. Može se odabrati položaj dvostrane cijevi

E-pošta: manager@cktworld.com
Preuzmi
PREV:Minijaturni cilindar serije MGJ s vodilicom
SLJEDEĆI:CXSW serija cilindra s dvostrukom šipkom
  • Standardna specifikacija
    Veličina provrta (mm) 12 16 20 25 32 40 50 63 80 100
    tekućina zrak
    Akcija Dvostruko djelovanje
    Maks. radni tlak (MPa) 1.0
    Min. radni tlak (MPa) 0.12 0.1
    Temperatura okoline i tekućine -10~ 60 ℃ (bez smrzavanja)
    Brzina klipa 50~500mm/s 50~400 mm
    jastuk Gumeni odbojnik s oba kraja
    Tolerancija duljine poteza 1,5 mm
    * Podmazivanje Nije potrebno
    Ležaj Klizni ležaj/kuglični ležaj/kuglični ležaj visoke preciznosti
    Nerotirajući
    Točnost
    (Stezni dio)     		Klizni ležaj ±0,08° ±0,07° ±0,06° ±0,05° ±0,04°
    Kuglična čahura ±0,10° ±0,09° ±0,08° ±0,06° ±0,05°
    Visoka  preciznost
    Kuglična čahura
    Priključak za cjevovod M5×0,8 1/8 1/4 3/8
    *Upotrijebite  ISOVG32  ako  želite  koristiti  podmazivanje.

    Veličina provrta (mm) 16 20,25,32,40,50,63,80,100
    Maks. radni tlak (MPa) 1.0
    Min radni tlak (MPa) 0.15 0.12

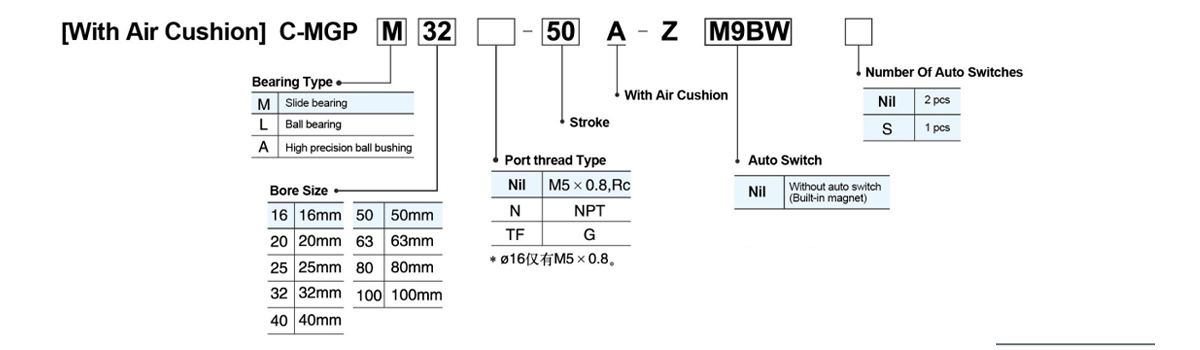

    jastuk zrak cushion on both ends

    Specifikacija
    Veličina provrta (mm) 50 80
    Raspon radnog tlaka (MPa) 0,1~1,0
    Radna brzina klipa (mm/s) 50~400
    jastuk Gumeni odbojnik na oba kraja
    Standardni potez 25,50,75,100,125,150,175,200
    Krajnja ploča Nerotirajuća Točnost ±0,05° ±0,04°

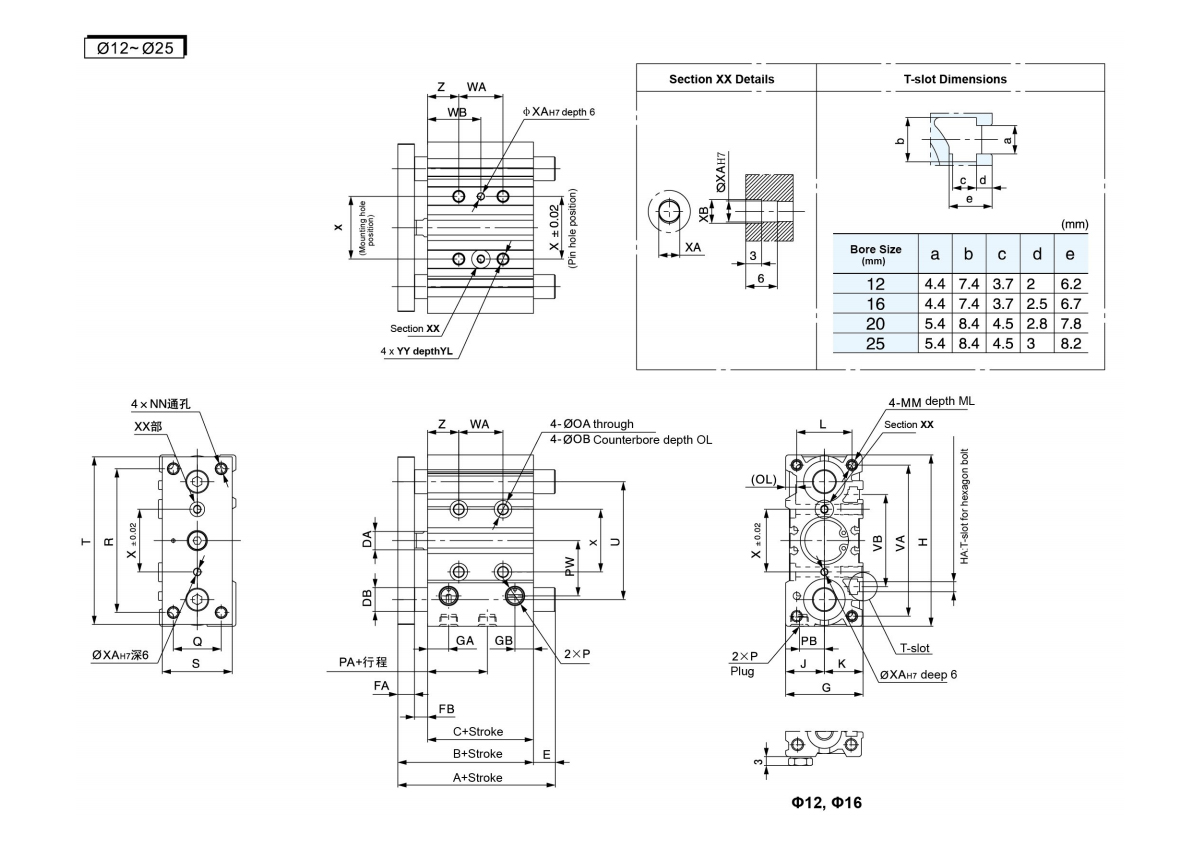

  • C-MGPM,C-MGPL,C-MGPA Zajedničke dimenzije                                                                                                                                                             (mm)
    dosadno
    Veličina
    (mm)     		Hod (mm) B C DA FA FB G GA GB H HA J K L MM ML NN OA OB OL P
    Ništa TN TF
    12 10,20,30,40,50,75,100,
    125,150,175,200,250     		42 29 6 7 6 26 11.5 8 58 M4 13 13 18 M4×0,7 10 M4×0,7 4.3 8 4.5 M5×0,8 - -
    16 46 33 8 7 6 30 11.5 8.5 64 M4 15 15 22 M5×0,8 12 M5×0,8 4.3 8 4.5 M5×0,8 - -
    20 20,30,40,50,75,100,125,150,
    175 200 250,300,350,400     		53 37 10 8 8 36 11.5 9 83 M5 18 18 24 M5×0,8 13 M5×0,8 5.4 9.5 5.5 Rc1/8 NPT1/8 G1/8
    25 53 37.5 10 9 7 42 11.5 9.5 93 M5 21 21 30 M6×1,0 15 M6×1,0 5.4 9.5 5.5 Rc1/8 NPT1/8 G1/8

    dosadno
    Veličina
    (mm)     		PA PB PW Q R S T U VA VB WA WB X XA XB YY YL Z
    30. odn
    Manje     		9sr3oS
    Manje     		Preko 100. 200. ili manje Preko 200. 300. ili manje Preko 300st 30. odn
    Manje     		Preko 30. 100. ili manje Preko 100. 200. ili manje Preko 200. 300. ili manje Preko 300st
    12 13 8 18 14 48 22 56 41 50 37 20 40 110 200 - 15 25 60 105 - 23 3 3.5 M5×0,8 10 5
    16 14.5 10 19 16 54 25 62 46 56 38 24 44 110 200 - 17 27 60 105 - 24 3 3.5 M5×0,8 10 5
    20 13.5 10.5 25 18 70 30 81 54 72 44 24 44 120 200 300 29 39 77 117 167 28 3 3.5 M6×1,0 12 17
    25 12.5 13.5 30 26 78 38 91 64 82 50 24 44 120 200 300 29 39 77 117 167 34 4 4.5 M6×1,0 12 17

    C-MGPM klizni ležaj IA,DB,E Dimenzija                                        (mm)
    dosadno
    Veličina
    (mm)     		A DB E
    50. ili manje Preko 50. 100. ili manje Preko 100. 200. ili manje Preko 200st 50. ili manje Preko 50. 100. ili manje Preko 100. 200. ili manje Preko 200st
    12 42 60.5 82.5 82.5 8 0 18.5 40.5 40.5
    16 46 64.5 92.5 92.5 10 0 18.5 46.5 46.5
    20 53 77.5 77.5 110 12 0 24.5 24.5 57
    25 53.5 77.5 77.5 109.5 16 0 24 24 56



    C-MGPL (kuglična čahura)
    C-MGPA (visoka precizna kuglasta čahura)/A, DB, E Dimenzija (mm)
    dosadnoSize(mm) A DB E
    30. ili manje Preko 30. 100. ili manje Preko 100. 200. ili manje Preko 200st 30. ili manje Preko 30. 100. ili manje Preko 100. 200. ili manje Preko 200st
    12 43 55 84.5 84.5 6 1 13 42.5 42.5
    16 49 65 94.5 94.5 8 3 19 48.5 48.5
    20 59 76 100 117.5 10 6 23 47 64.5
    25 65.5 81.5 100.5 117.5 13 12 28 47 64

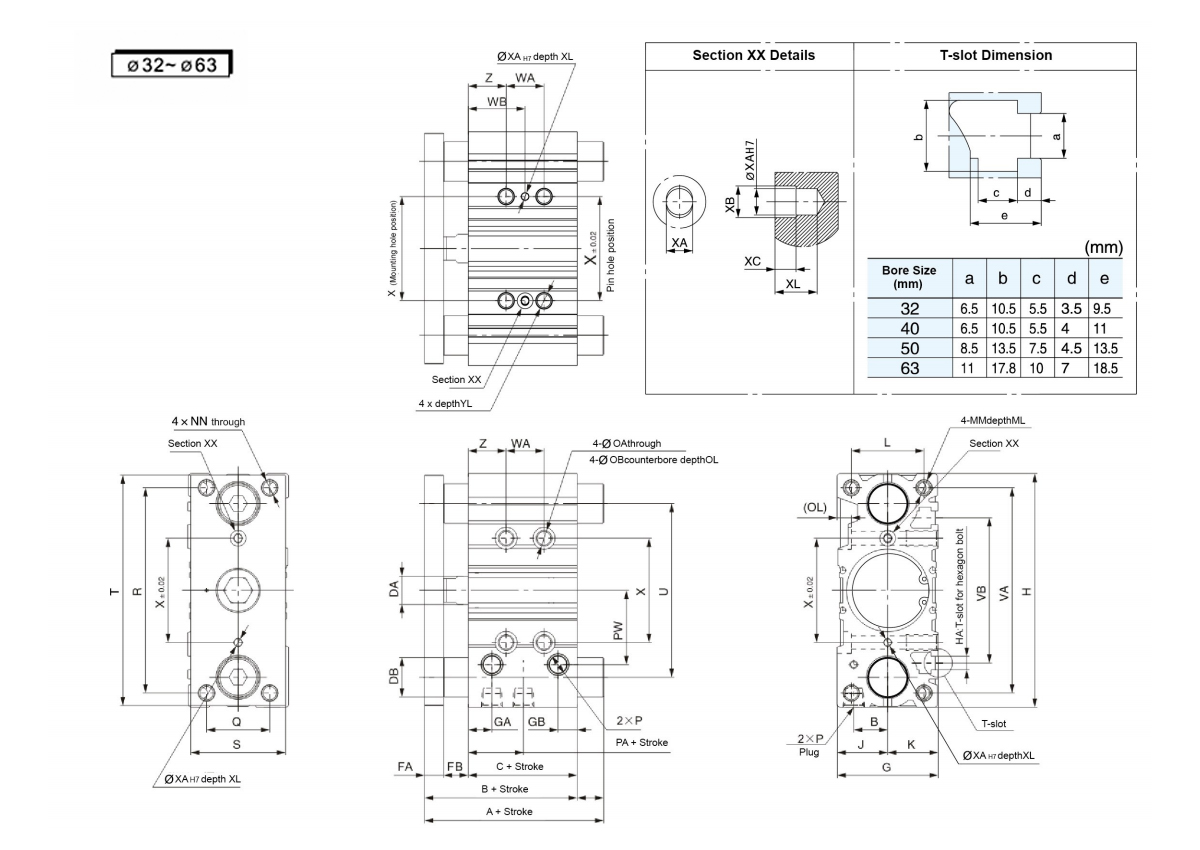

    C-MGPM,C-MGPL,C-MGPA Zajedničke dimenzije                                                                                                                                                             (mm)
    dosadno
    Veličina
    (mm)     		Hod (mm) B C DA FA FB G GA GB H HA J K L MM ML NN OA OB OL P
    Ništa TN TF
    32 25,50,75,
    100,125,150,
    175,200,250,
    300,350,400.     		59.5 37.5 14 10 12 48 12 9.5 112 M6 24 24 34 M8×1,25 20 M8×1,25 6.7 11 7.5 Rc1/8 NPT1/8 G1/8
    40 66 44 14 10 12 54 15 12 120 M6 27 27 40 M8×1,25 20 M8×1,25 6.7 11 7.5 Rc1/8 NPT1/8 G1/8
    50 72 44 18 12 16 64 14.5 12 148 M8 32 32 46 M10×1,5 22 M10×1,5 8.6 14 9 Rc1/4 NPT1/4 G1/4
    63 77 49 18 12 16 78 15.5 14 162 M10 39 39 58 M10×1,5 22 M10×1,5 8.6 - 9 Rc1/4 NPT1/4 G1/4

    dosadno
    Veličina
    (mm)     		PA PB PW Q R S T U VA VB WA WB X XA XB XC XL YY YL Z
    25. ili manje Preko 25. 100.  ili manje Preko 100. 200. ili manje Preko 200. 300. ili manje Preko 300st 25. ili manje Preko 25. 100.  ili manje Preko 100. 200. ili manje Preko 200. 300. ili manje Preko 300st
    32 6.5 16 35.5 30 96 44 110 78 98 63 24 48 124 200 300 33 45 83 121 171 42 4 4.5 3 6 M8×1,25 16 21
    40 13 18 39.5 30 104 44 118 86 106 72 24 48 124 200 300 34 46 84 122 172 50 4 4.5 3 6 M8×1,25 16 22
    50 9 21.5 47 40 130 60 146 110 130 92 24 48 124 200 300 36 48 86 124 174 66 5 6 4 8 M10×1,5 20 24
    63 13 28 58 50 130 70 158 124 142 110 28 52 128 200 300 38 50 88 124 174 80 5 6 4 8 M10×1,5 20 24

    C-MGPM klizni ležaj IA,DB,E Dimenzija                                        (mm)
    dosadno
    Veličina
    (mm)     		A DB E
    50. ili manje Preko 50. 200. ili manje Preko 200st 50. ili manje Preko 50. 200. ili manje Preko 200st
    32 75 93.5 129.5 20 15.5 34 70
    40 75 93.5 129.5 20 9 27.5 63.5
    50 88.5 109.5 150.5 25 16.5 37.5 78.5
    63 88.5 109.5 150.5 25 11.5 32.5 73.5

    C-MGPL (kuglična čahura)
    C-MGPA (visoka precizna kuglasta čahura)/A, DB, E Dimenzija (mm)
    dosadno
    Veličina
    (mm)     		A DB E
    50. ili manje Preko 50. 100. ili manje Preko 100. 200. ili manje Preko 200st 50. ili manje Preko 50. 100. ili manje Preko 100. 200. ili manje Preko 200st
    32 79.5 96.5 116.5 138.5 16 20 37 57 79
    40 79.5 96.5 116.5 138.5 16 13.5 30.5 50.5 72.5
    50 91.5 112.5 132.5 159.5 20 19.5 40.5 60.5 87.5
    63 91.5 112.5 132.5 159.5 20 14.5 35.5 55.5 82.5

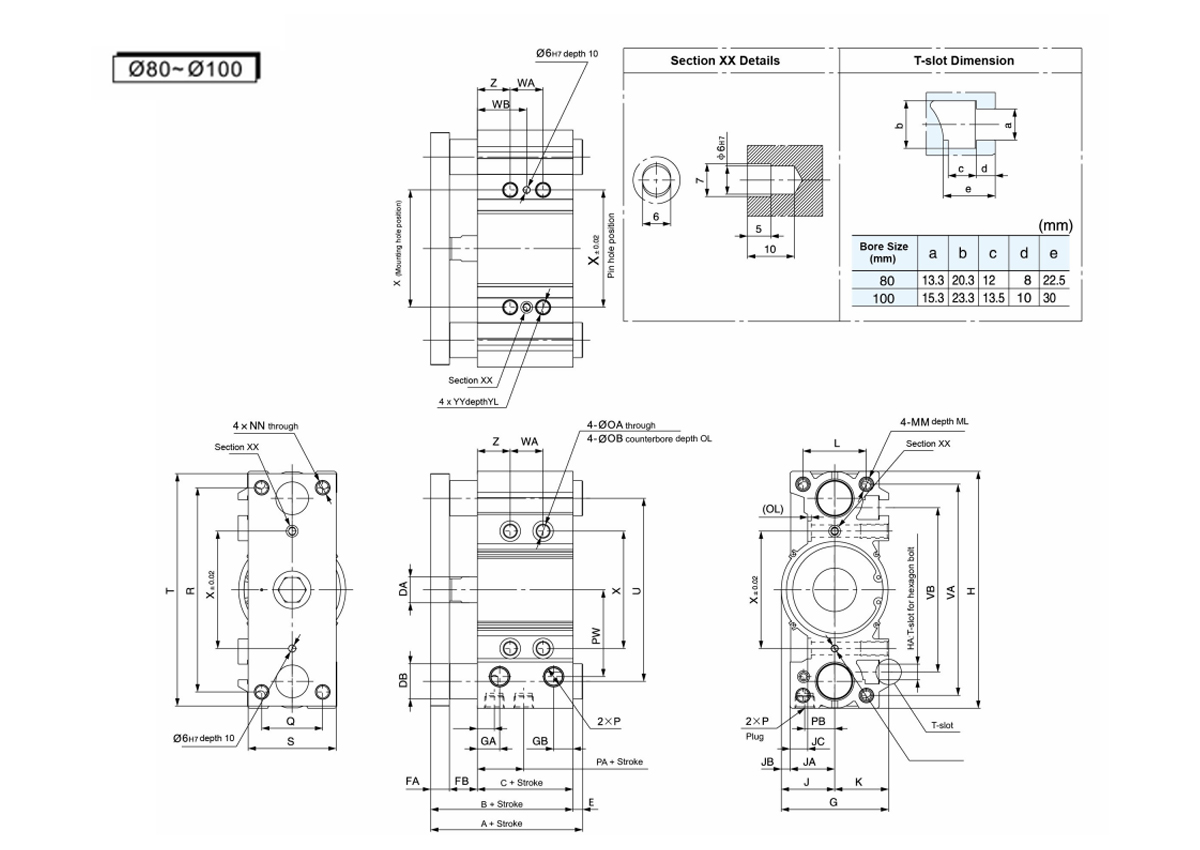

    C-MGPM,C-MGPL,C-MGPA Uobičajene dimenzije                                                                                                          (mm)
    dosadno
    Veličina
    (mm)
    Moždani udar
    (mm)     		B C DA FA FB G GA GB GC H HA J JA JB JC K L MM ML NN OA OB OL P
    Ništa TN TF
    80 25,50,75,100,
    125,150,175,200,
    250,300,350,400     		96.5 56.5 22 16 24 91.5 19 16.5 14.5 202 M12 45.5 38 7.5 15 46 54 M12×1,75 25 M12×1,75 10.6 17.5 3 Rc3/8 NPT3/8 G3/8
    100 16 66 26 19 31 111.5 22.5 20.5 18 240 M14 55.5 45 10.5 10 56 62 M14x2,0 31 M14x2,0 12.5 20 8 Rc3/8 NPT3/8 G3/8

    dosadno
    Veličina
    (mm)     		PA PB PW Q R S T U VA VB WA WB X YY YL Z
    25. ili manje Preko 25. 100. ili manje Preko 100. 200. ili manje Preko 200. 300. ili manje Preko 300st 25. ili manje Preko 25. 100. ili manje Preko 100. 200. ili manje Preko 200st
    300. ili manje     		Preko 300st
    80 14.5 25.5 74 52 174 75 198 156 180 140 28 52 128 200 300 42 54 92 128 178 100 M12×1,75 24 28
    100 17.5 32.5 89 64 210 90 236 188 210 166 48 72 148 220 320 35 47 85 121 171 124 M14×2,0 28 11

    C-MGPM klizni ležaj IA, DB, E dimenzija
    (mm)
    dosadno
    Veličina
    (mm)     		A DB E
    50. ili manje Preko 50
    200. ili manje     		Preko 200st 50. ili manje Preko 50
    200. ili manje     		Preko 200st
    80 104.5 131.5 180.5 30 8 35 84
    100 126.5 151.5 190.5 36 10.5 35.5 74.5

    C-MGPL (kuglasta čahura)
    C-MGPA (kuglasti ležaj visoke preciznosti) / A, DB, E dimenzija
    (mm)
    dosadno
    Veličina
    (mm)     		A DB E
    25. ili manje Preko 25. 50. ili manje Preko 50. 200. ili manje Preko 200st 25. ili manje Preko 25. 50. ili manje Preko 50. 200. ili manje Preko 200st
    80 104.5 128.5 158.5 191.5 25 8 32 62 95
    100 119.5 145.5 178.5 201.5 30 3.5 29.5 62.5 85.5
