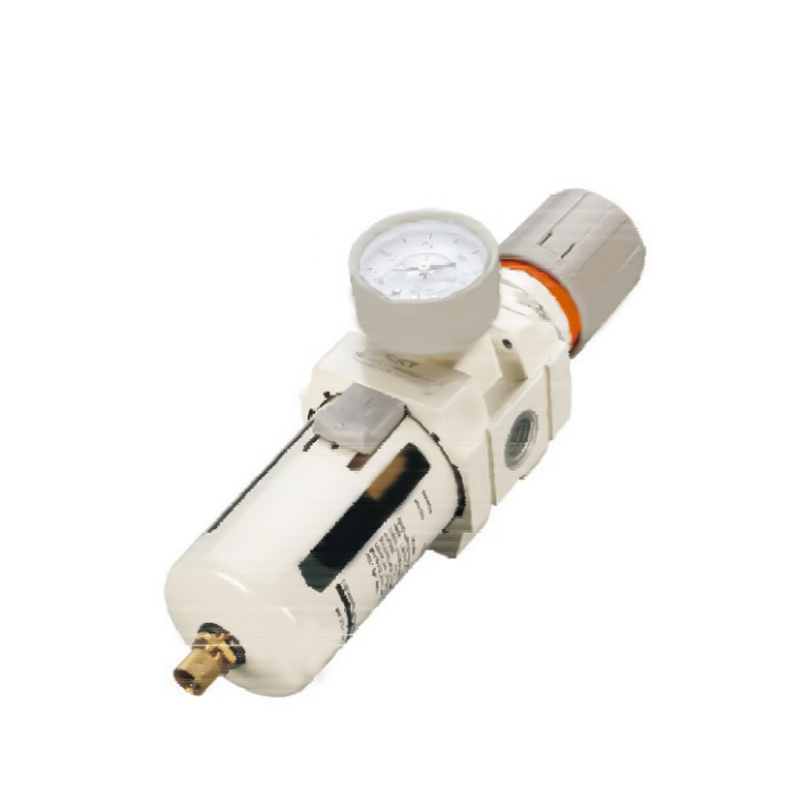

Regulator tlaka filtera serije AW
  • Regulator tlaka filtera serije AW
Modular F.R.L. Units AC Series

Regulator tlaka filtera serije AW

Filtarski regulator tlaka serije AW ključna je komponenta za obradu izvora zraka u industrijskim pneumatskim sustavima. Integrira funkcije filtriranja i regulacije tlaka kako bi se osigurao čist i tlačno stabilan komprimirani zrak za aktuatore, osiguravajući pouzdanost i dugotrajan rad sustava.

1. Mogućnost presretanja nečistoća u više stupnjeva

Ugrađena visokoučinkovita struktura filtriranja može duboko odvojiti čvrste čestice i tekuće ostatke u izvoru zraka, smanjujući rizik od kontaminacije cjevovoda.


2. Kontrola dinamičke ravnoteže tlaka

Mehanizam za regulaciju tlaka ima karakteristike niske histereze, a raspon fluktuacije izlaznog tlaka je uzak, što učinkovito suzbija pomicanje tlaka uzrokovano promjenama opterećenja.


3. Sučelje modularne montaže

Usvojen je standardni dizajn priključka za brzo spajanje, koji je kompatibilan s glavnim plinskim razdjelnicima i rasporedom cjevovoda, značajno skraćujući ciklus instalacije na licu mjesta.


4. Pokrivenost specifikacije cijelog scenarija

Pruža razine protoka serije 2000/3000/4000/5000 za prilagodbu radnim uvjetima pneumatskih krugova različitih veličina.


5. Univerzalna prilagodba cjevovoda

Podržava konfiguraciju cijevi promjera 1/8" do 1" za postizanje brze kompatibilne implementacije s postojećim mrežama opskrbe plinom.

E-pošta: manager@cktworld.com
Preuzmi
PREV:Kombinacija filtara serije AC (dvodijelna)
SLJEDEĆI:Mazalica serije AL
  • Proof pritisak 1.5Mpa{15.3kgf/cm²}
    Maks. radni tlak 1.0Mpa{10.2kgf/cm²}
    Ambijentalna i temperatura tekućine 5 ~ 60 ℃
    Otvor blende cjedila 5 μm
    Materijal zdjele Polikarbonat
    Čuvar zdjele C-AW1000~2000(bez)       C-AW3000~5000(sa)
    Postavite raspon tlaka C-AW1000:0,05~0,7Mpa(0,51~7,1kgf/cm²)
    C-AW2000~5000:0,05~0,85Mpa(0,51~8,7kgf/cm²)
    Napomena: 2,10,20,40,70,100μm za izbor

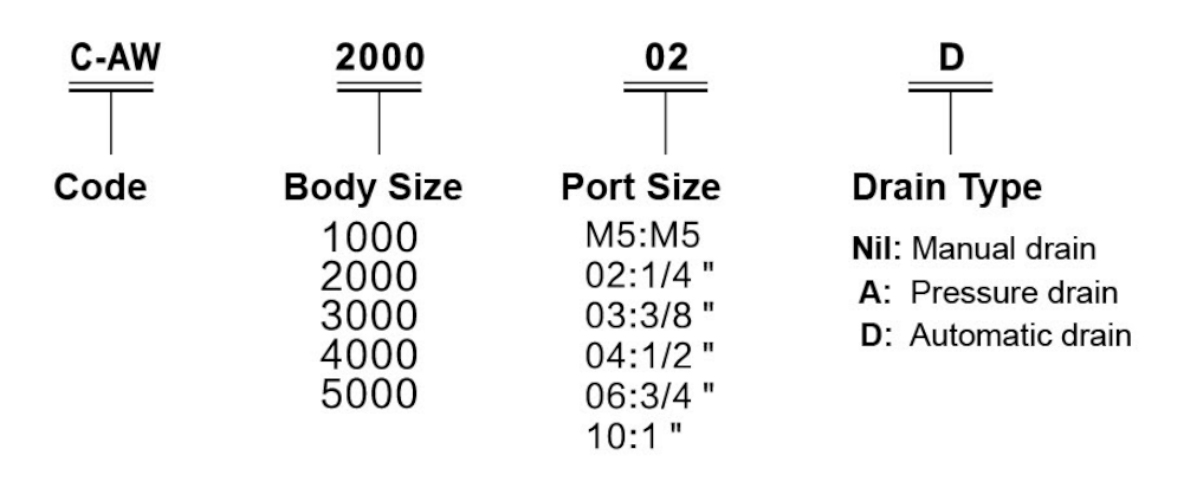

    Model Specifikacija
    Nazivni protok Veličina porta
    Rc(PT)     		Veličina priključka mjerača
    Rc(PT)     		Težina
    (Kgf)
    Ručni odvod Automatski odvod
    C-AW1000-M5 C-AW1000-M5D 100 M5×8 1/16 0.09
    C-AW2000-02 C-AW2000-02D 550 1/4 1/8 0.36
    C-AW3000-02 C-AW3000-02D 2000 1/4 1/8 0.56
    C-AW3000-03 C-AW3000-03D 2000 3/8 1/8 0.56
    C-AW4000-03 C-AW4000-03D 4000 3/8 1/4 1.15
    C-AW4000-04 C-AW4000-04D 4000 1/2 1/4 1.15
    C-AW4000-06 C-AW4000-06D 4500 3/4 1/4 1.21
    C-AW5000-06 C-AW5000-06D 5000 3/4 1/4
    C-AW5000-10 C-AW5000-10D 5000 1 1/4
    Napomena: 1. Standardni automatski odvod je normalno otvoren (N.O.). Serija C-AW3000~4000 također nudi normalno zatvorenu (N.C.) opciju. Minimalni radni tlak je: normalno otvoren - 0,1 MPa (1 kgf/cm²), normalno zatvoren - 0,15 MPa (1,5 kgf/cm²).
    2. Pod tlakom napajanja od 0,7 MPa (7,1 kgf/cm²).

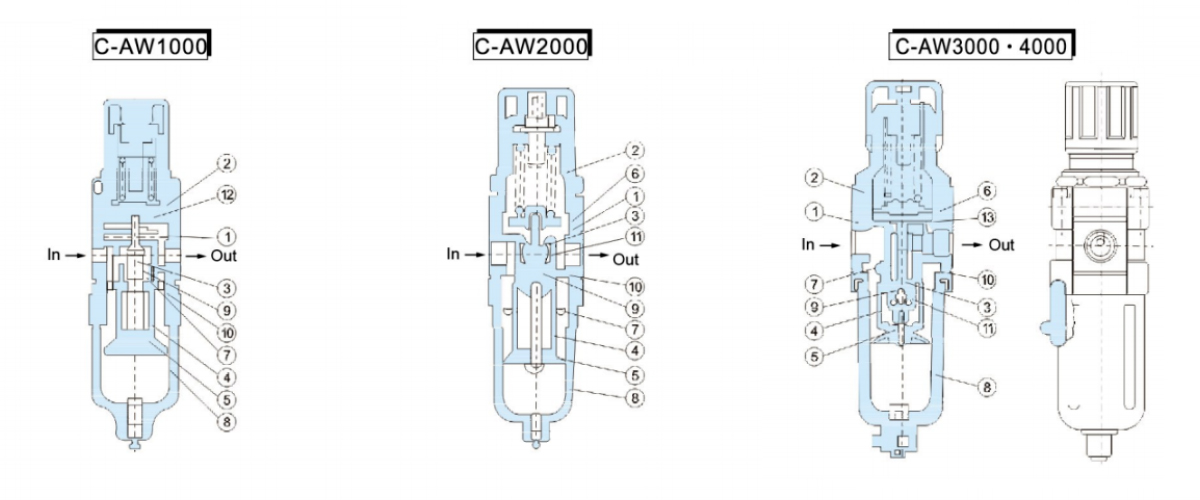

  • Glavne komponente
    Stavka Ime Materijal Primjedba
    C-AW1000~2000 C-AW3000 C-AW4000/C-AW4000-06
    1 Tijelo Lijevani cink pod pritiskom Lijevani aluminij pod pritiskom Lijevani aluminij pod pritiskom Bijela
    2 poklopac motora metacetaldehid Lijevani aluminij pod pritiskom Crna

    Komponente
    Stavka Ime Materijal Dio  br.
    C-AW1000 C-AW2000 C-AW3000 C-AW4000 C-AW4000-06
    3 Sklop ventila Mesing NBR - - - - -
    4 Element filtera Smola - - - - -
    5 Pregrada ABS - - - - -
    6 Sklop dijafragme NBR - - - - -
    7 Otklonska ploča ABS - - - - -
    8 Montaža zdjele Polikarbonat - - - - -
    9 Opruga ventila Nehrđajući čelik - - - - -
    10 Tijelo O-ring NBR - - - - -
    11 O-prsten ventila NBR - - - - -
    12 MOJ-prsten NBR - - - - -
    13 O-prsten NBR - - - - -

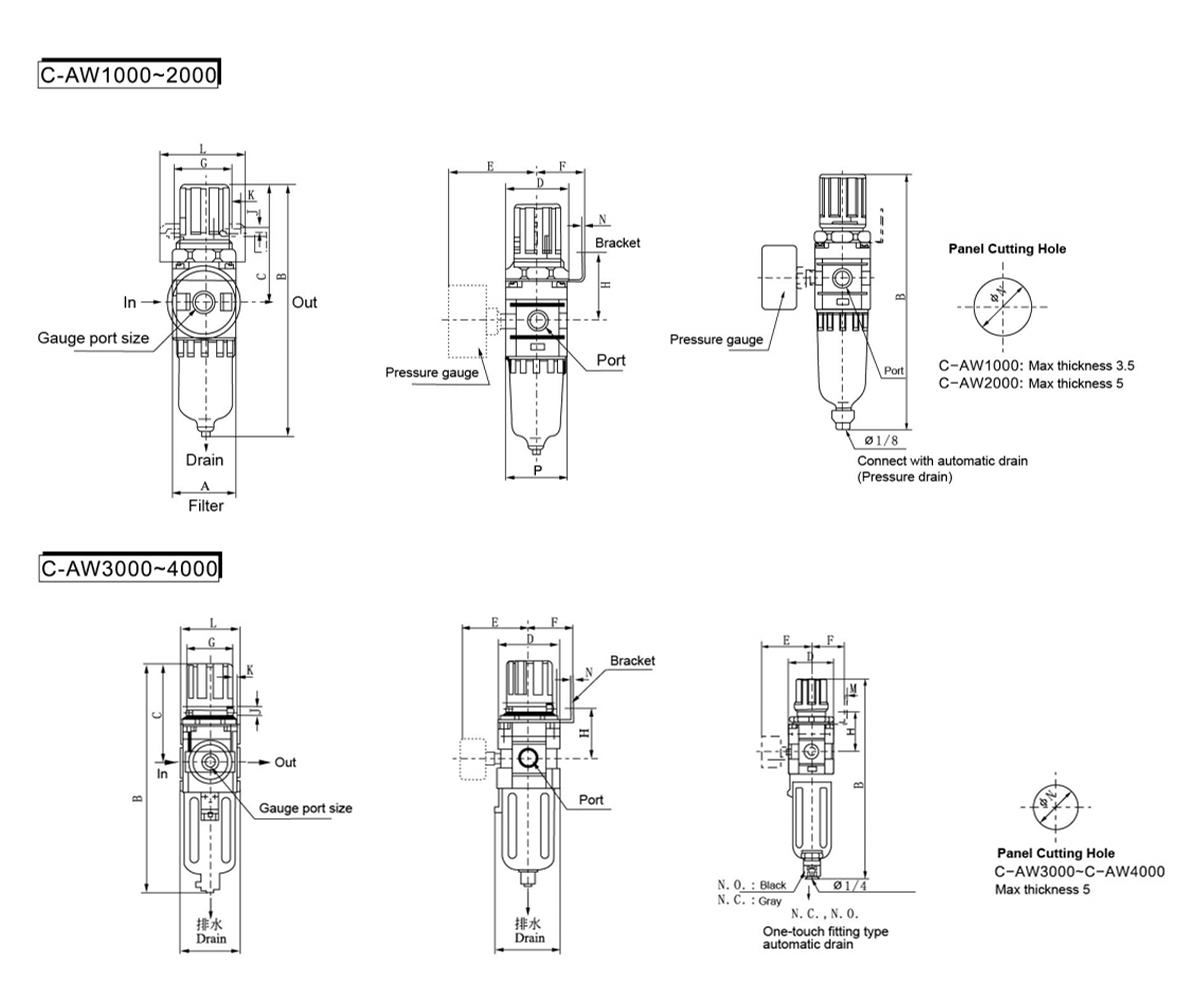

    Model Luka
    Veličina     		A B C D E F G H J K L M N P Poveži se s
    Automatski odvod
    B
    C-AW1000 M5×0,8 25 109.5 50.5 25 26 25 28 30 4.5 6.5 40 2.0 20.5 28 130
    C-AW2000 1/4 40 164.5 78 40 56.8 30 30 45 5.4 15.4 55 2.3 33.5 40 187.5
    C-AW3000 1/4 ·3/8 53 211 92.5 53 60.8 41 40 46 6.5 8.0 53 2.3 42.5 56 248.5
    C-AW4000 3/8 · 1/2 70 262.5 112 70 70.5 50 54 54 8.5 10.5 70 2.3 52.5 73 300
    C-AW4000-06 3/4 75 267 114 70 70.5 50 54 56 8.5 10.5 70 2.3 52.5 73 304
