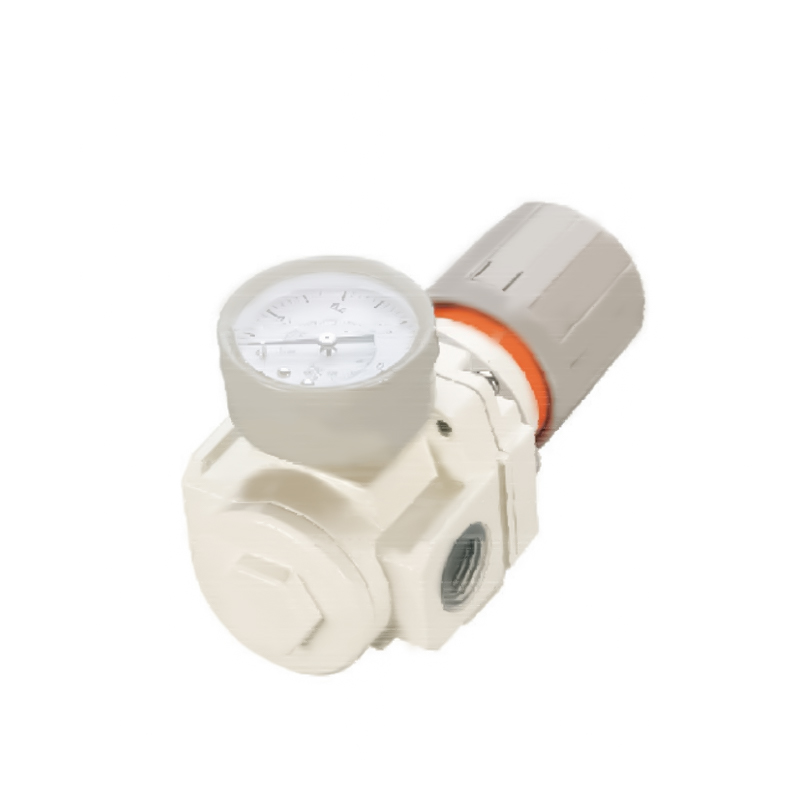

Regulator tlaka serije AR
  • Regulator tlaka serije AR
Modular F.R.L. Units AC Series

Regulator tlaka serije AR

Regulator tlaka serije AR komponenta je sustava upravljanja tlakom u području kontrole industrijskih tekućina. Ostvaruje preciznu kontrolu srednjeg tlaka kroz mehanizam dinamičke ravnoteže i prikladan je za zahtjeve stabilnog tlaka u različitim složenim radnim uvjetima. Njegov dizajn kombinira strukturnu redundanciju i principe optimizacije dinamike fluida kako bi se osigurao dosljedan izlaz tlaka sustava.

Osnovne značajke

1. Prilagodljivost tlaka u punim uvjetima

- Ugrađeni višestupanjski mehanizam za kompenzaciju tlaka, pomak fluktuacija protoka i smetnji tlaka uzvodno kroz prilagodljiv sustav povratne sprege jezgre ventila, uspostavlja domenu stabilnog tlaka i štiti terminalnu opremu od iznenadnih tlačnih udara.

2. Arhitektura pogodna za integraciju sustava

- Usvajanjem modularnog dizajna topologije sučelja, podržava aksijalnu/radijalnu višedimenzionalnu konfiguraciju cjevovoda, kompatibilan je sa standardnim industrijskim prirubnicama i sustavima brzih konektora i značajno smanjuje složenost postavljanja i troškove rekonstrukcije cjevovoda.

3. Skalabilna pokrivenost gradijenta tlaka

- Omogućuje niz matrica proizvoda za različite razine tlaka, pokrivajući scenarije finog podešavanja niskog tlaka do potiskivanja visokog tlaka i podržava korisnike da fleksibilno prilagode rješenja kućišta ventila za odgovarajuće raspone tlaka prema pragovima tlaka sustava.

E-pošta: manager@cktworld.com
Preuzmi
PREV:Mazalica serije AL
SLJEDEĆI:Filtri za zrak serije AF
  • Proof pritisak 1.5Mpa{15.3kgf/cm²}
    Maks. radni tlak 1.0Mpa{10.2kgf/cm²}
    Ambijentalna i temperatura tekućine 5 ~ 60 ℃
    Postavite raspon tlaka C-AR1000:0,05~0,7Mpa(0,51~7,1kgf/cm²)
    C-AR2000~5000:0,05~0,85Mpa(0,51~8,7kgf/cm²)
    Napomena: C-AR2000~5000 također ima raspon tlaka: 0,02~0,2Mpa (Kgf/m²)

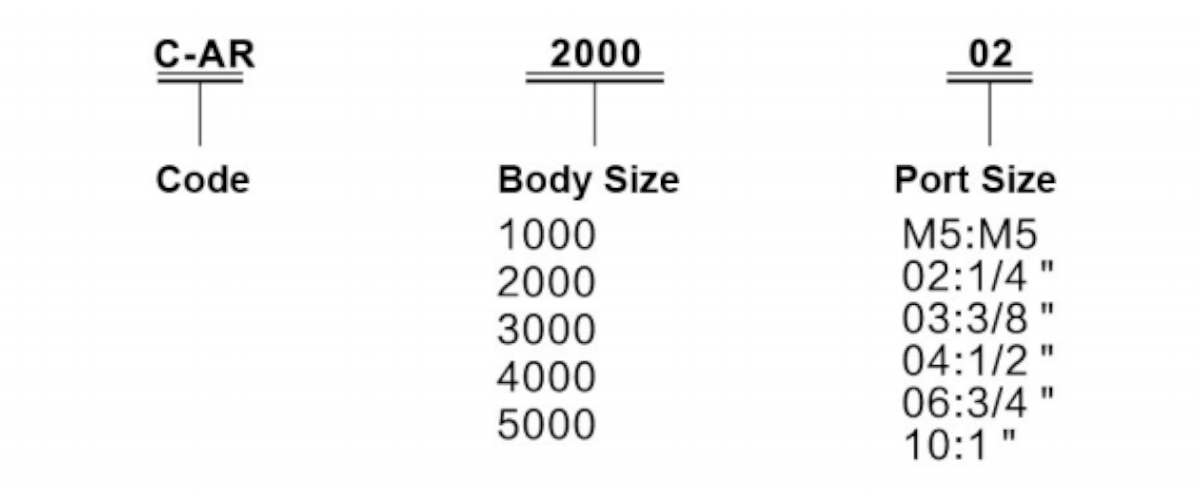

    Model Specifikacija
    Nazivni protok (l/min) Veličina porta Rc(PT) Veličina manometra Rc(PT) Težina (kgf)
    C-AR1000-M5 100 M5×8 1/16 0.08
    C-AR2000-02 550 1/4 1/8 0.27
    C-AR3000-02 2500 1/4 1/8 0.41
    C-AR3000-03 2500 3/8 1/8 0.41
    C-AR4000-03 6000 3/8 1/4 0.84
    C-AR4000-04 6000 1/2 1/4 0.84
    C-AR4000-06 6000 3/4 1/4 0.94
    C-AR5000-06 8000 3/4 1/4 1.19
    C-AR5000-10 8000 1 1/4 1.19
    Napomena: opskrbni tlak 0,7Mpa(7,1kgf/cm²), drugi postavljeni tlak je 0,5Mpa(5,1kgf/cm²)

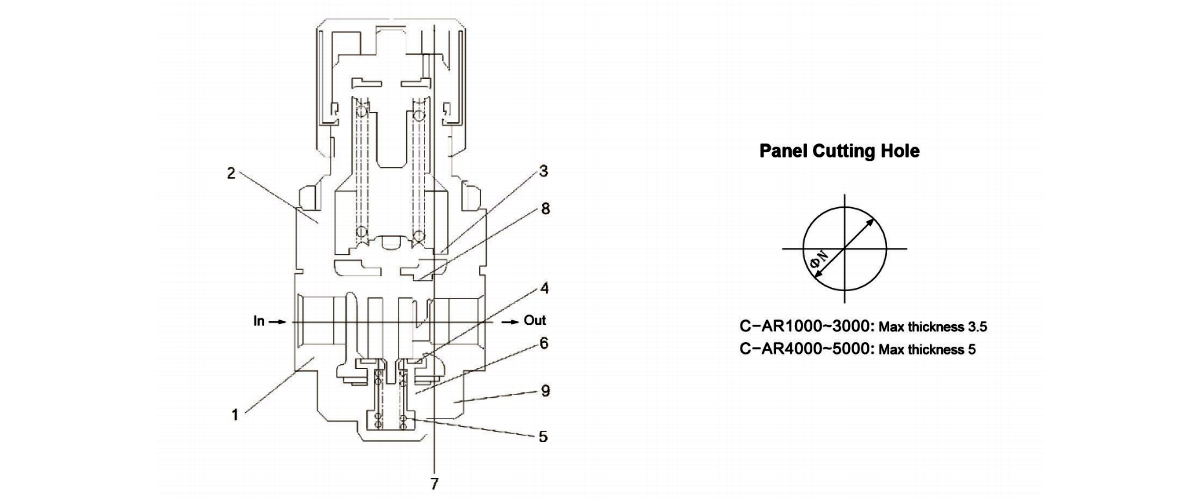

  • Glavne komponente
    Stavka Ime Materijal Primjedba
    C-AR1000~2000 C-AR3000 C-AR4000～C-AR5000
    1 Tijelo Lijevani cink pod pritiskom Lijevani aluminij pod pritiskom Lijevani aluminij pod pritiskom Bijela
    2 poklopac motora metacetaldehid Lijevani aluminij pod pritiskom Crna

    Komponente
    Stavka Ime Materijal Dio br.
    C-AR1000 C-AR2000 C-AR3000 C-AR4000 C-AR4000-06 C-AR5000
    3 Membranski sklop NBR - - - - - -
    4 Sklop ventila Mesing NBR - - - - - -
    5 Opruga ventila Nehrđajući čelik - - - - - -
    6 O-prsten NBR - - - - - -
    7 Min pring prsten NBR - - - - - -
    8 O-prsten NBR - - - - - -
    9 O-prsten NBR - - - - - -
    10 Podešavanje opruge - - - - - - -
    11 Ispušni ventil - - - - - - -

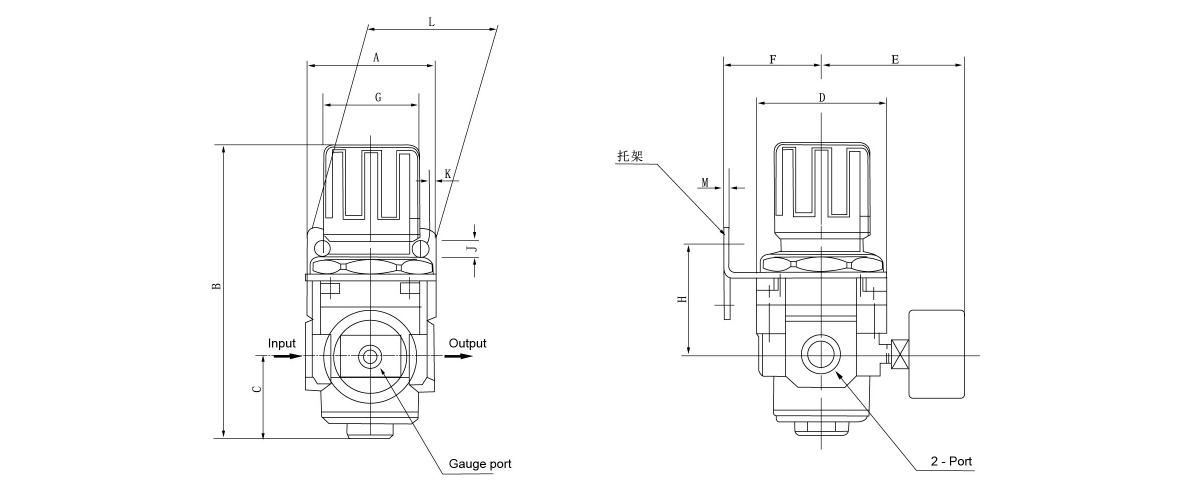

    Model A B C D E F G H J K L M N
    C-AR1000 M5×0,8 30 61.5 11 25 26 25 28 30 4.5 6.5 40 2.0 20.5
    C-AR2000 1/4 40 95 17 40 56.8 30 30 45 5.4 15.4 55 2.3 33.5
    C-AR3000 1/4 ·3/8 53 127.5 35 53 60.8 41 41 46 6.5 8.0 53 2.3 42.5
    C-AR4000 3/8 · 1/2 70 149.5 37.5 70 65.5 50 50 54 8.5 10.5 70 2.3 52.5
    C-AR4000-06 3/4 75 154.5 40.5 70 69.5 50 50 56 8.5 10.5 70 2.3 52.5
    C-AR5000 3/4 ·1 90 168 48 90 75.5 70 70 65.8 11 13 90 3.2 52.5
