Mini cilindar od nehrđajućeg čelika serije MI Dobavljači

Dom / Proizvodi / Zračni cilindar / Mini cilindar / Mini cilindar od nehrđajućeg čelika serije MI

Mini cilindar od nehrđajućeg čelika serije MI Mini cilindar od nehrđajućeg čelika serije MI
  • Mini cilindar od nehrđajućeg čelika serije MI
  • Mini cilindar od nehrđajućeg čelika serije MI
Mini cilindar

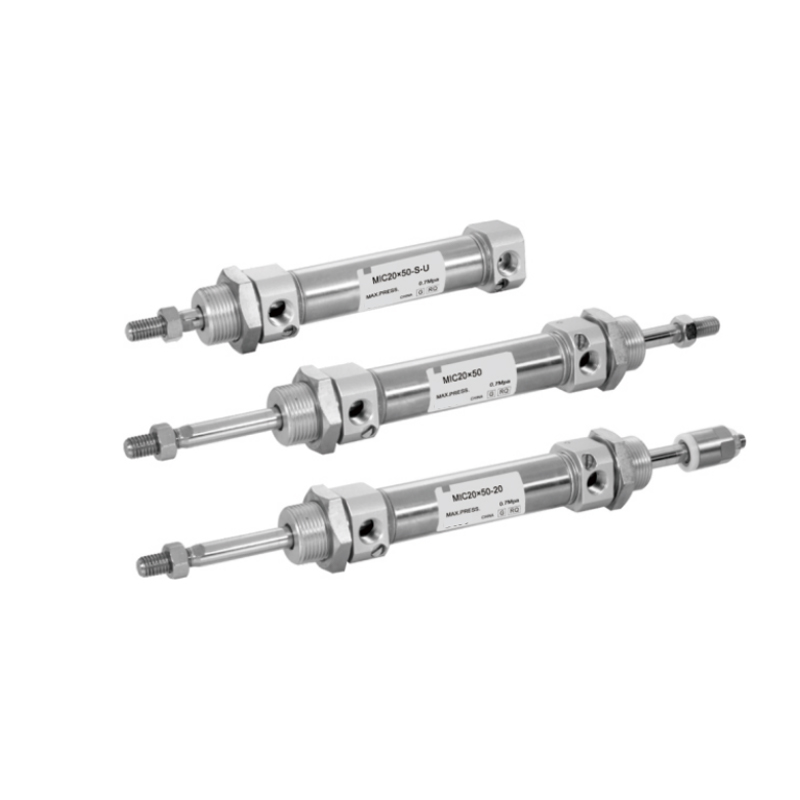

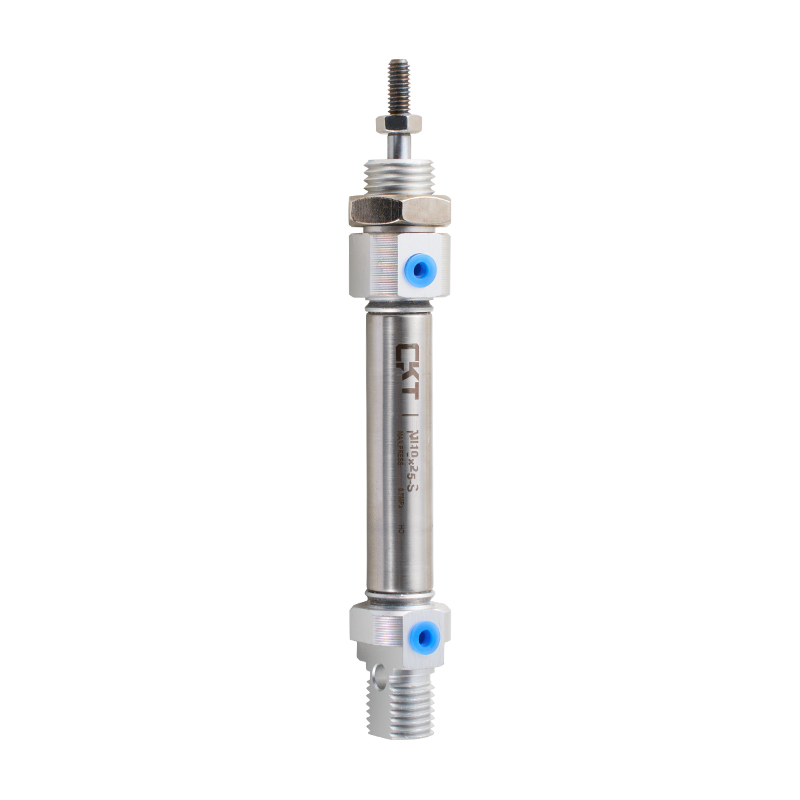

Mini cilindar od nehrđajućeg čelika serije MI

1. Prednji i stražnji poklopac opremljeni su fiksnim jastučićima protiv sudara kako bi se smanjio udar cilindra pri okretanju;
2. Razni tipovi stražnjih poklopaca čine ugradnju cilindra praktičnijom;
3. Prednji i stražnji poklopci te tijelo od nehrđajućeg čelika imaju zakovicama strukturu kotrljanja, koja je pouzdana u vezi;
4. Tijelo cilindra izrađeno je od nehrđajućeg čelika, tako da se cilindar može prilagoditi općim korozivnim radnim okruženjima;
5. Cilindri raznih specifikacija i dodaci za ugradnju cilindara dostupni su kupcima na izbor.

E-pošta: manager@cktworld.com
Preuzmi
PREV:Svjetlosni cilindar s jednom šipkom i dvostrukim djelovanjem serije CG1
SLJEDEĆI:Mini cilindar od aluminijske legure serije MAL
  • Unutarnji promjer (mm) 8 10 12 16 20 25 32 40
    Vrsta akcije Tip s dvostrukim djelovanjem, tip ekstruzije s jednim djelovanjem, tip uvoda s jednostrukim djelovanjem
    - Tip amortizacije dvostrukog djelovanja
    Radni medij zrak
    Raspon radnog tlaka Tip s dvostrukim djelovanjem 0,1 ~ 1,0 MPa (14 ~ 145 psi)
    Tip jednostrukog djelovanja 0,2 ~ 1,0 MPa (28 ~ 145 psi)
    Zajamčena otpornost na pritisak 1,5 MPa (215 psi)
    Raspon radne temperature °C -20~70
    Raspon radnih brzina Tip s dvostrukim djelovanjem: 30–800
    Tip jednostrukog djelovanja: 50–800
    Raspon tolerancije putovanja 0~150(0~1,0)     >150 14(0~1,0)
    Vrsta međuspremnika Serija MIC: Podesiva amortizacija;
    Ostale serije: Jastučići protiv sudara
    Promjer preuzimanja M5×0,8 PT1/8 PT1/4

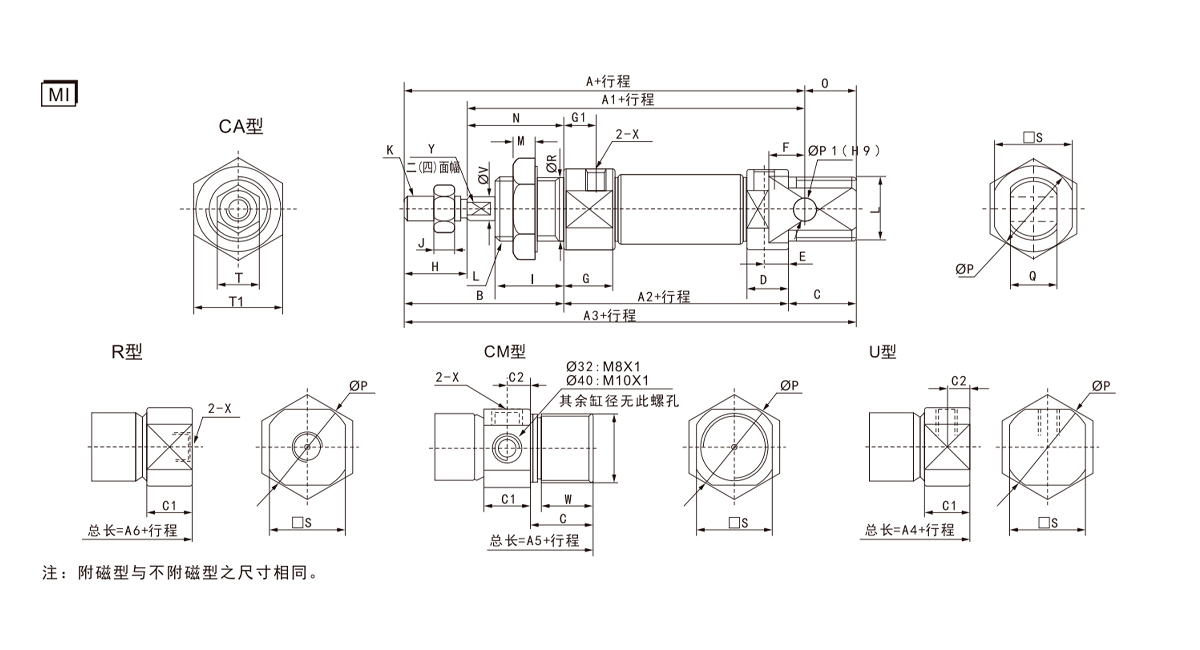

  • Promjer/Simbol cilindra A A1 A2 A3 A4 A5 A6 B C C1 C2 D E F G G1 H I
    8 76 64 46 86 74 - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12
    10 76 64 46 86 74 - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12
    12 91 75 50 105 88 - - 38 17 10.5 6 10.5 6 9 12.5 8 16 17
    16 98 82 56 111 94 111 94 38 17 10.5 6 10.5 6 9 12.5 8 16 17
    20 115 95 62 126 106 126 106 44 20 14.5 7.5 14.5 7.5 12 14.5 7.5 20 20
    25 1256 104 65 137 114.5 137 115 50 22 16 8 16 8 12 16 8 22 22
    32 - - - - 125 140 126 58 14 16.5 9 - - - 16.5 9 20 30
    40 - - - - 158 174 158 69 16 22 12 - - - 22 12 24 35

    Promjer/Simbol cilindra J K L M N 0 P P1 Q R S T T1 X V W Y
    8 2.2 M4×0,7 M12×1,25 6 16 10 17 4 8 12 15 7 17 M5×0,8 4 - -
    10 2.2 M4×0,7 M12×1,25 6 16 10 17 4 8 12 15 7 17 M5×0,8 4 - -
    12 5 M6×1,0 M16×1,5 6 22 14 20 6 12 16 18 10 22 M5×0,8 6 - 5
    16 5 M6×1,0 M16×1,5 6 22 13 22 6 12 16 20 10 22 M5×0,8 6 13.5 5
    20 6 M8×1,25 M22×1,5 7 24 11 29 8 16 22 25 12 29 PT1/8 8 16.5 6
    25 6 M10×1,25 M22×1,5 7 28 11 33.5 8 16 22 30 17 29 PT1/8 10 18.5 8
    32 6 M10×1,25 M30×1,5 7 38 - 37.5 - - 30 34.5 17 36 PT1/8 12 10.5 10
    40 7 M12×1,25 M38×1,5 8 45 - 46.5 - - 38 42.5 17 46 PT1/4 16 12.5 14

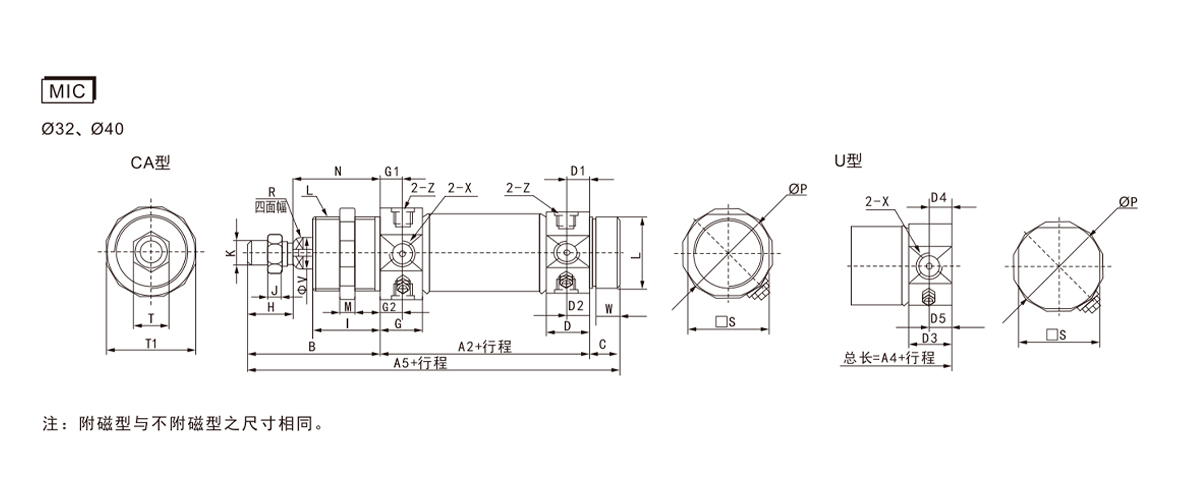

    Promjer/Simbol cilindra A A1 A2 A3 A4 A5 B C D D1 D2 D3 E F G G1 G2
    16 98 82 56 111 94 111 38 17 12.1 7 9 12.1 6 9 12.5 7.5 9.5
    20 115 95 62 126 106 126 44 20 14.5 7.5 10.5 14.5 8 12 14.5 7.5 10.5
    25 126 104 65 137 113.5 137 50 22 16 8 10.5 14.5 8 12 16 8 12

    Promjer/Simbol cilindra H
    I     		J K L M N 0 P Q R S T T1 V W X
    16 16 17 5 M6×1,0 M16×1,5 6 22 13 22 12 5 20 10 22 6 13.5 M5×0,8
    20 20 20 6 M8×1,25 M22×1,5 7 24 11 29 16 6 25 12 29 8 16.5 PT1/8
    25 22 22 6 M10×1,25 M22×1,5 7 28 11 33.5 16 8 30 17 29 10 18.5 PT1/8

    Promjer/Simbol cilindra A2 A4 A5 B C D D1 D2 D3 D4 D5 G G1 G2 H I J K
    32 68 124 140 58 14 16.5 9 11.5 14.5 7.5 11 16.5 9 11.8 20 30 6 M10×1,25
    40 89 157.5 174 69 16 22 12 12 21.5 11.5 14 22 12 12 24 35 7 M12×1,25

    Promjer/Simbol cilindra L M N P S T T1 V W X
    32 M30×1,5 7 38 17.5 34.5 17 36 12 10.5 PT1/8
    40 M38×1,5 8 45 46.5 42.5 17 46 16 12.5 PT1/4

    Simbol A A1 A2 A3 A4
    Promjer/hod cilindra 0~50 51~100 101~150 0~50 51~100 101~150 0~50 51~100 101~150 0~50 51~100 101~150 0~50 51~100 101~150
    8 101 - 89 - - 71 - - 111 - - 99 - -
    10 101 - - 89 - - 71 - - 111 - - 99 - -
    12 116 - - 100 - - 75 - - 130 - - 113 - -
    16 123 148 - 107 132 - 81 106 - 136 161 - 119 144 -
    20 140 165 190 120 145 170 87 112 137 151 176 201 131 156 181
    25 151 176 201 129 154 179 90 115 140 162 187 212 139.5 164.5 189.5
    32 - - - - - - - - - - - 150 175 200
    40 - - - - - - - - - - - 183 208 233

    Simbol A5 A6 B C C1 C2 D E F G G1 H I J
    Promjer/hod cilindra 0~50 51~100 101~150 0~50 51~100 101~150
    8 - - - - - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12 2.2
    10 - - - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12 2.2
    12 - - - - - 38 17 10.5 6 10.5 6 9 12.5 8 16 17 5
    16 136 161 - 119 144 - 38 17 10.5 6 10.5 6 9 12.5 8 16 17 5
    20 151 176 201 131 156 181 44 20 14.5 7.5 14.5 7.5 12 14.5 7.5 20 20 6
    25 162 187 212 140 165 190 50 22 16 8 16 8 12 16 8 22 22 6
    32 165 190 215 151 176 201 58 14 16.5 9 - - - 16.5 9 20 30 6
    40 199 224 249 183 208 233 69 16 22 12 - - - 22 12 24 35 7

    Promjer/Simbol cilindra K L M N O P P1 Q R S T T1 X V W Y
    8 M4×0,7 M12×1,25 6 16 10 17 4 8 12 15 7 17 M5×0,8 4 -
    10 M4×0,7 M12×1,25 6 16 10 17 4 8 12 15 7 17 M5×0,8 4 - -
    12 M6×1,0 M16×1,5 6 22 14 20 6 12 16 18 10 22 M5×0,8 6 - 5
    16 M6×1,0 M16×1,5 6 22 13 20 6 12 16 20 10 22 M5×0,8 6 13.5 5
    20 M8×1,25 M22×1,5 7 24 11 29 8 16 22 25 12 29 PT1/8 8 16.5 6
    25 M10×1,25 M22×1,5 7 28 11 33.5 8 16 22 30 17 29 PT1/8 10 18.5 8
    32 M10×1,25 M30×1,5 7 38 - 37.5 - - 30 34.5 17 36 PT1/8 12 10.5 10
    40 M10×1,25 M38×1,5 8 45 - 46.5 - - 38 42.5 17 46 PT1/4 16 12.5 14

    Promjer/Simbol cilindra A A1 A2 B B1 C D G G1 H 1 J K L M T T1 V X
    8 104 48 102.7 16 14.7 9.5 - 11.5 7 10.5 12 2.2 M4×0,7 M12×1,25 6 7 17 4 M5×0,8
    10 104 48 102.7 16 14.7 9.5 - 11.5 7 10.5 12 2.2 M4×0,7 M12×1,25 6 7 17 4 M5×0,8
    12 128 52 128 21 21 14.5 5 (dvostrano) 12.5 8 14 17 5 M6×1,0 M16×1,5 6 10 22 6 M5×0,8
    16 134 58 134 21 21 13.5 5 (dvostrano) 12.5 8 14.5 17 5 M6×1,0 M16×1,5 6 10 22 6 M5×0,8
    20 150 62 151 24 25 16.5 6 (dvostrano) 14.5 7.5 18 20 6 M8×1,25 M22×1,5 7 12 29 8 PT1/8
    25 165 65 164 28 27 18.5 8 (četverostrano) 16 8 20.5 22 6 M10×1,25 M22×1,5 7 17 29 10 PT1/8
    32 184 68 183 28 27 26.5 10 (četverostrano) 16.5 9 17.5 30 6 M10×1,25 M30×1,5 7 17 36 12 PT1/8
    40 227 89 221 34 28 31.5 14 (četverostrano) 22 12 21 35 7 M10×1,25 M38×1,5 8 17 46 16 PT1/4

    Simbol/Cylinder diameter 16 20 25 32 40
    A 132.4 150 165 184 227
    A1 56.4 62 65 68 89
    A2 132.4 151 164 183 221
    B 21 24 28 28 34
    B1 21 25 27 27 28
    C 13.5 16.5 18.5 26.5 31.5
    D 5 (dvostrano) 6 (dvostrano) 8 (četverostrano) 10 (četverostrano) 14 (četverostrano)
    G 12.5 14.5 16 16.5 22
    G1 7.5 7.5 8 9 12
    G2 9.5 10.5 12 11.8 12
    H 14.5 18 20.5 17.5 21
    I 17 20 22 30 35
    J 5 6 6 9 7
    K M6×1 M8×1,25 M10×1,25 M10×1,25 M12×1,25
    L M16×1,5 M22×1,5 M22×1,5 M30×1,5 M38×1,5
    M 6 7 7 7 8
    T 10 12 17 17 17
    T1 22 29 29 36 46
    V 6 8 10 12 16
    X M5×0,8 PT1/8 PT1/8 PT1/8 PT1/8

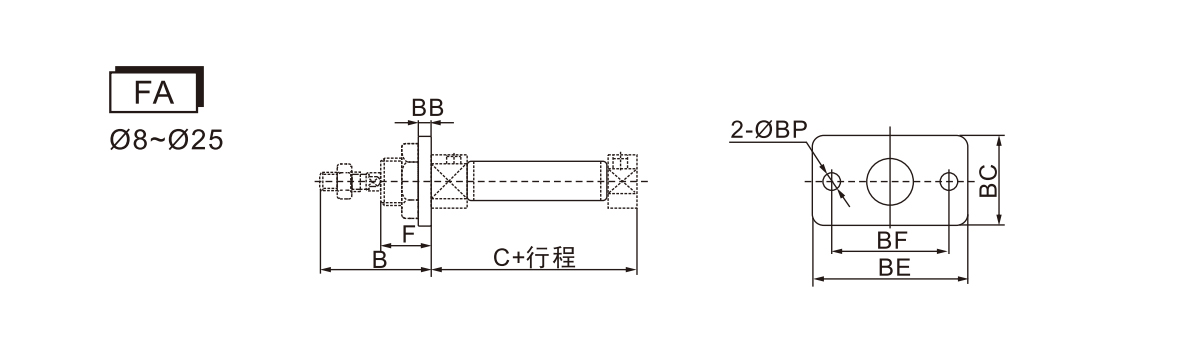

    Simbol/Cylinder diameter 8 10 12 16 20 25
    B 28 28 38 38 44 50
    C 46 46 50 56 62 65
    BB 3 3 4 4 5 5
    prije Krista 22 22 30 30 40 40
    BUDI 40 40 52 52 66 66
    BF 30 30 40 40 50 50
    BP 4.5 4.5 5.5 5.5 6.6 6.6
    F 12 12 17 17 20 22

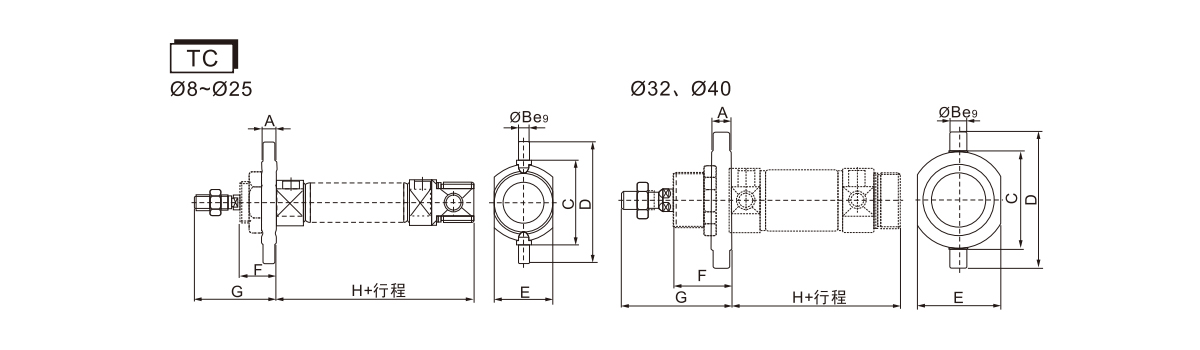

    Simbol/Cylinder diameter 8 10 12 16 20 25 32 40
    A 6 6 8 8 8 8 11 12
    B 4 4 6 6 6 6 9 10
    C 26 26 38 38 46 46 54 64
    D 38 38 58 58 66 66 74 84
    E 20 20 25 25 32 32 45 55
    F 12 12 17 17 20 22 30 35
    G 28 28 38 38 44 50 58 69
    H 58 58 67 73 82 87 82 101

    Simbol/Cylinder diameter 8 10 12 16 20 25 32 40
    D 11 11 13 13 16 16 20 27
    Q 8.1 8.1 12.1 12.1 16.1 16.1 34.6 42.6
    CA 18.4 18.4 28 28 38 38 55.6 69.6
    CB 76 76 91 98 115 126 117 146
    CD 20 20 25 25 32 32 41 52
    CE - - - - - - 20 28
    CF 12.5 12.5 15 15 20 20 24 30
    CH 24 24 27 27 30 30 35 40
    CP 4.5 4.5 5.5 5.5 6.6 6.6 7 9
    CQ 13.1 13.1 18.1 18.1 24.1 24.1 46.6 58.6
    CT 2.5 2.5 3 3 4 4 4 5
    CR - - - - - - 67 81

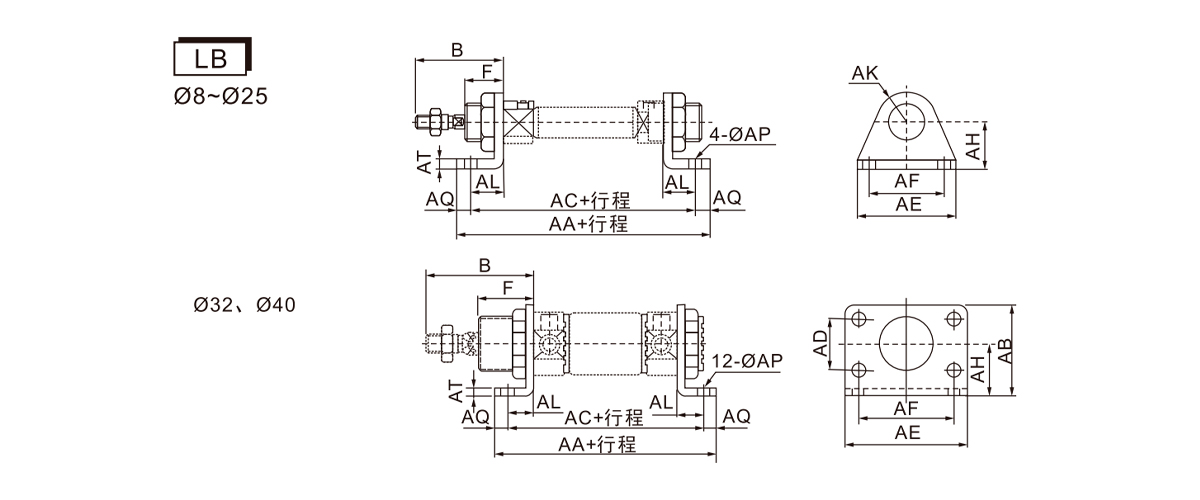

    Simbol/Cylinder diameter 8 10 12 16 20 25 32 40
    B 28 28 38 38 44 50 58 69
    F 12 12 17 17 20 22 30 35
    AA 78 78 90 96 112 115 110 149
    AB - - - - - - 49 58
    AC 68 68 78 84 96 99 96 129
    AD - - - - - - 28 30
    AE 35 35 42 42 54 54 66 80
    AF 25 25 32 32 40 40 52 60
    AH 16 16 20 20 25 25 28 33
    AK 10 10 13 13 20 20 - -
    AL 11 11 14 14 17 17 14 20
    AP 4.5 4.5 5.5 5.5 6.6 6.6 7 9
    AQ 5 5 6 6 8 8 7 10
    NA 3 3 4 4 5 5 4 5
