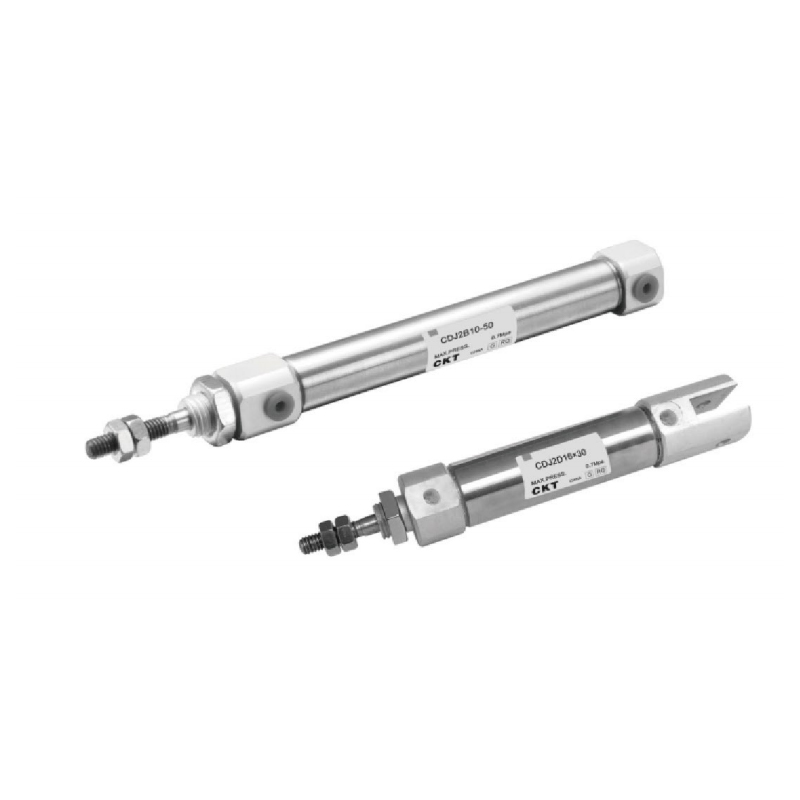

Mini cilindar od nehrđajućeg čelika serije CJ2 (dvostruko djelovanje)
  • Mini cilindar od nehrđajućeg čelika serije CJ2 (dvostruko djelovanje)
Mini cilindar

Mini cilindar od nehrđajućeg čelika serije CJ2 (dvostruko djelovanje)

Mini cilindar od nehrđajućeg čelika serije CJ2 (dvostrukog djelovanja) dizajniran je za scenarije automatizacije s ograničenim prostorom. Njegova minijaturizirana struktura uzima u obzir zahtjeve male težine i postiže osnovnu toleranciju na okoliš kroz komponente jezgre od nehrđajućeg čelika. Pogodan je za radne uvjete s posebnim zahtjevima za veličinu ugradnje i materijal.

Osnovne značajke
▸Minijaturna struktura
Usvajanjem načela dizajna minijaturizacije, značajno se smanjuje prostor koji zauzima oprema, optimizira nosivost sinkrono i prilagođava se integraciji precizne opreme.

▸Konstrukcija od kompozitnog materijala
Kombinacija završnog poklopca od lagane legure i kućišta cilindra od nehrđajućeg čelika poboljšava izdržljivost komponenti uz zadržavanje čvrstoće strukture.

▸Sustav podmazivanja koji ne zahtijeva održavanje
Unaprijed ugrađeni dugotrajni medij za podmazivanje, nema potrebe za dopunjavanjem maziva tijekom cijelog životnog ciklusa, smanjujući potrebu za održavanjem u zastoju.

▸Modularno instalacijsko sučelje
Omogućuje različita konfiguracijska rješenja stražnjeg poklopca, podržava višekutno povezivanje opterećenja i pojednostavljuje proces integracije opreme.

▸Osnovna prilagodljivost okolišu
Struktura tijela od nehrđajućeg čelika i sklop klipnjače mogu se oduprijeti eroziji konvencionalnih korozivnih medija, proširujući granice svoje primjene u posebnim radnim uvjetima.

E-pošta: manager@cktworld.com
Preuzmi
PREV:Mini cilindar od nehrđajućeg čelika serije CJ2 (jednostruko djelovanje)
SLJEDEĆI:Nema sljedećeg članka
  • Veličina provrta (mm) 6 10                  16
    tekućina zrak
    Akcija Dvostruko djelovanje
    Maks. radni tlak (MPa) 0.7
    Min. radni tlak (MPa) 0.12 0.06
    Temperatura okoline i tekućine Bez automatskog prekidača: -10 ℃ ~ 70 ℃, s automatskim prekidačem: -10 ℃ ~ 60 ℃
    Brzina klipa 50~750mm/s
    jastuk Gumeni odbojnik/zračni odbojnik
    Tolerancija duljine hoda (mm) 1
    * Podmazivanje Nije potrebno
    Veličina porta M5×0,8
    Koristite ISOVG32 ako želite koristiti podmazivanje.

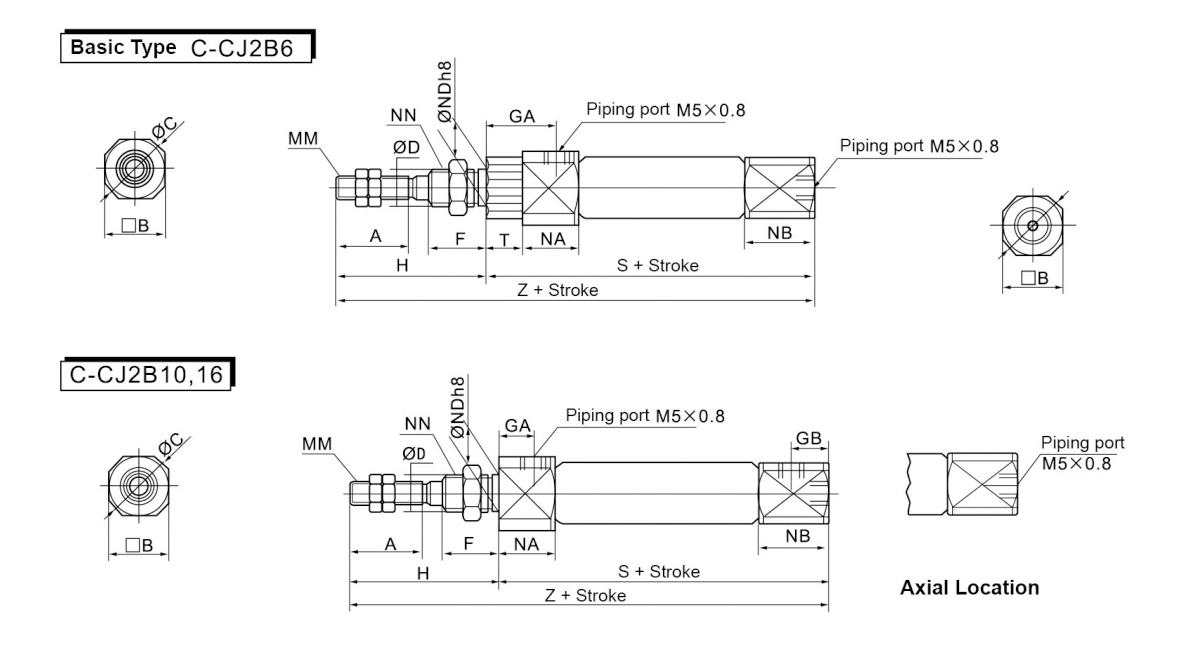

  • Veličina otvora (mm) A B C D F GA GB H MM NA NB NDh8 NN S T Z
    6 15 12 14 3 8 14.5 - 28 M3×0,5 16 7 6 M6×1,0 49 3 77
    10 15 12 14 4 8 8 5 28 M4×0,7 12.5 9.5 8 M8×1,0 46 - 74
    16 15 18.3 20 5 8 8 5 28 M5×0,8 12.5 9.5 10 M10×1,0 47 - 75

    dosadno
    Veličina

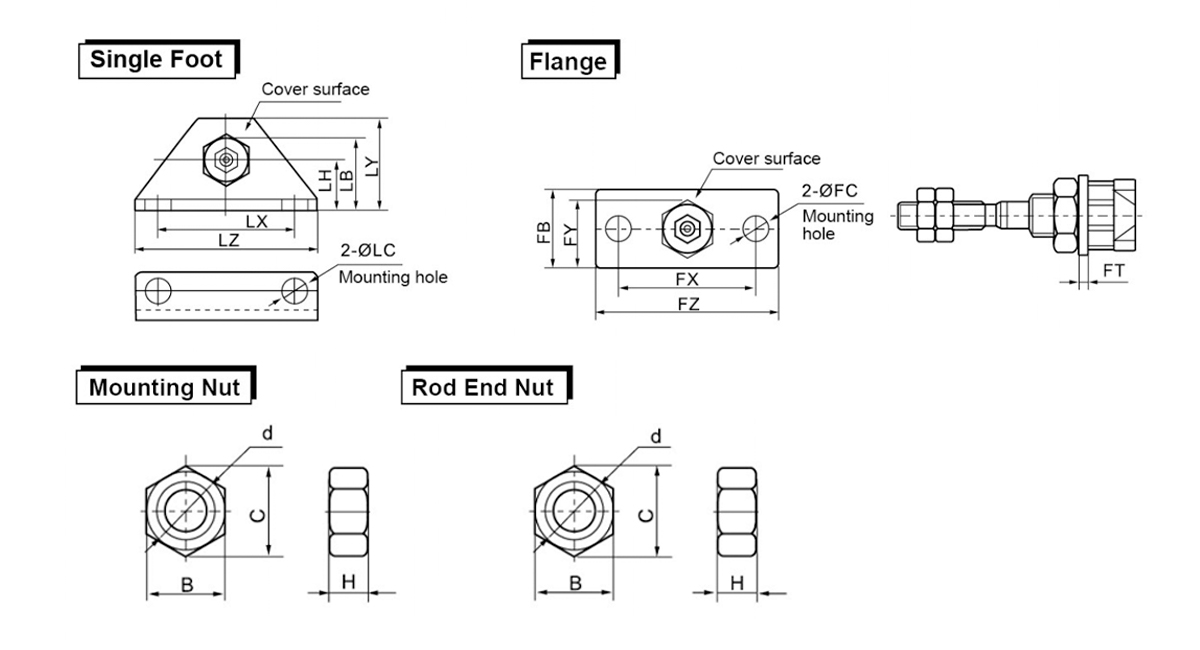

    (mm)     		Jedno stopalo Prirubnica Montažna matica Matica na kraju šipke
    Komponente
    Model     		LB ØLC LH LX LY LZ Komponente
    Model     		FB ØFC FX FG FZ FT Komponente
    Model     		B C D H Komponente
    Model     		B C D H
    6 CJ-L006B 13 4.5 9 24 16.5 32 CJ-F006B 11 4.5 24 14 32 1.6 SNJ-006B 8 9.2 M6×1 4 NTJ-006A 5.5 6.4 M3×0,5 2.4
    10 CJ-L010B 15 4.5 9 24 16.5 32 CJ-F010B 13 4.5 24 14 32 1.6 SNJ-010B 11 12.7 M8×1 4 NTJ-010A 7 8.1 M4×0,7 3.2
    16 CJ-L016B 23 5.5 14 33 25 40 CJ-F016B 19 5.5 33 20 42 2.3 SNJ-016B 14 16.2 M10×1 4 NTJ-016A 8 9.2 M5×0,8 4

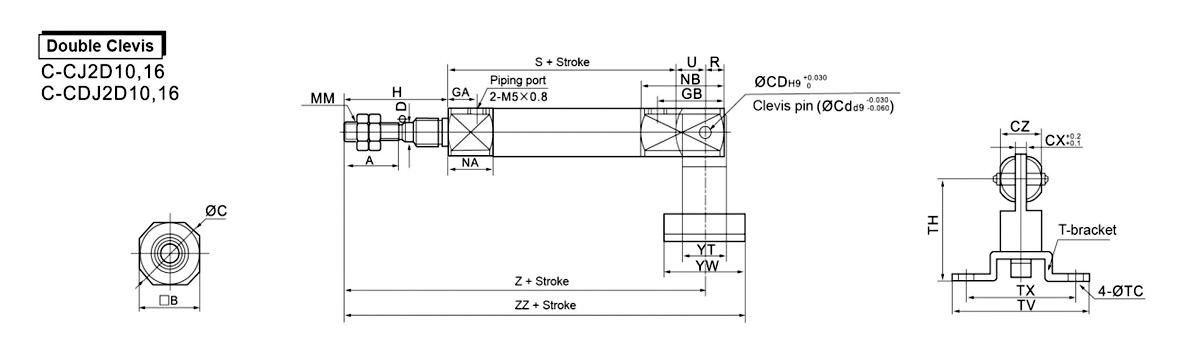

    Veličina otvora (mm) A B C CD(cd) CX CZ D GA GB H MM NA NB R S U Z ZZ
    10 15 12 14 3.3 3.2 12 4 8 18 28 M4×0,7 12.5 22.5 5 46 8 82 93
    16 15 18 20 5 6.5 18 5 8 23 28 M5×0,8 12.5 27.5 8 47 10 85 99

    dosadno Size

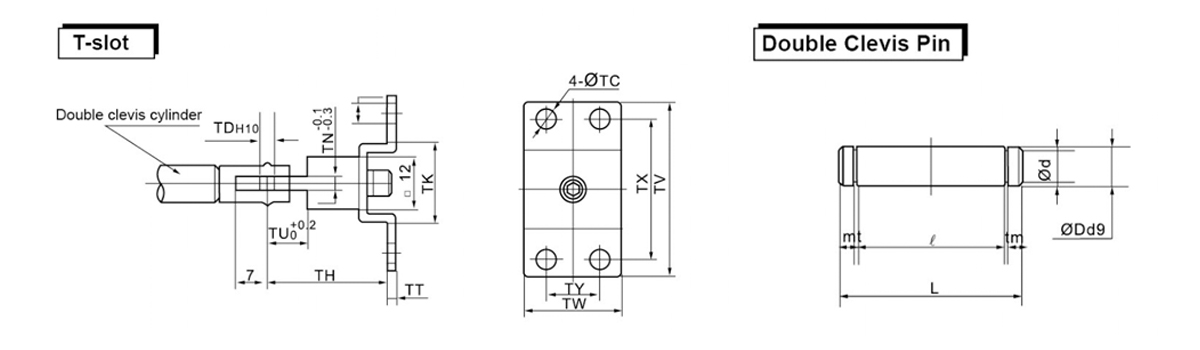

    (mm)     		T-utor Dvostruki Clevis Pin
    Komponente
    Model     		TC TC(H10) TH TK TN TT TU TV TW TX TY Komponente
    Model     		ØDd9 Od L ℓ m t
    10 CJ-T010B 4.5 3.3 0.048 29 18 3.1 2 9 40 22 32 12 CD-J010 5 -0,03 3 15.2 12.2 1.2 0.3
    0 -0,06
    16 CJ-T016B 5.5 5 0,048 0.048 35 20 6.4 2.3 14 48 28 38 16 CD-Z015 3.3 -0,03 4.8 22.7 18.3 1.5 0.7
    0 -0,06


    dosadno Size

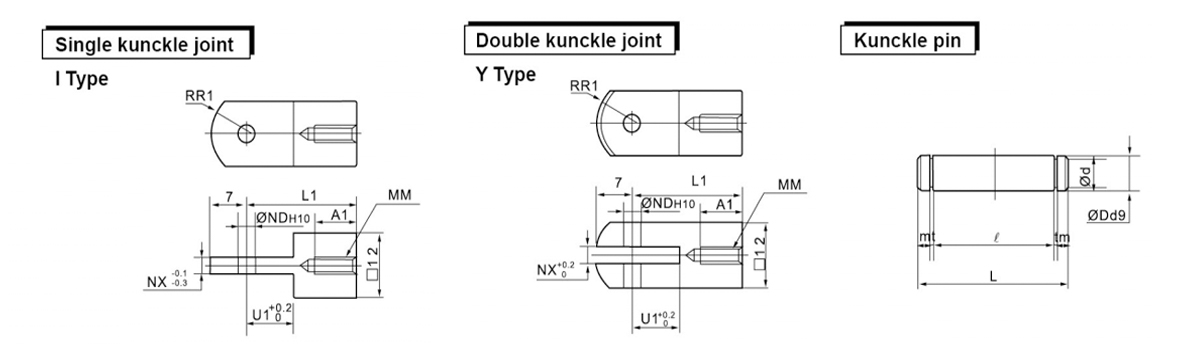

    (mm)     		I Vrsta Jednostruki zglob Y tip Dvostruki zglob Pribadača
    Komponente
    Model     		A1 ∅ND(H10) L1 MM U1 NX R1 Komponente
    Model     		A1 ∅ND(H10) L1 MM U NX R1 Komponente
    Model     		∅Dd9 L ∅d ℓ m t
    10 I-J010B 8 3.3 0.048 21 M4×0,7 9 3.1 8 Y-J010B 8 3.3 0.048 M4×0,7 10 3.2 8 CD-J010 3.3 -0,03 3 15.2 12.2 1.2 0.3
    0 0 -0,06
    16 I-J016B 8 5 0.048 25 M5×0,8 14 6.4 12 Y-J016B 11 5 0.048 M5×0,8 10 6.5 12 IY-J015 5 -0,03 16.6 4.8 12.2 1.5 0.7
    0 0 -0,06
