4HV serija 2/3 4 putni ručni ventil Dobavljači

Dom / Proizvodi / Pneumatske upravljačke komponente / Ručni kontrolni ventil / 4HV serija 2/3 4 putni ručni ventil

4HV serija 2/3 4 putni ručni ventil 4HV serija 2/3 4 putni ručni ventil 4HV serija 2/3 4 putni ručni ventil 4HV serija 2/3 4 putni ručni ventil
  • 4HV serija 2/3 4 putni ručni ventil
  • 4HV serija 2/3 4 putni ručni ventil
  • 4HV serija 2/3 4 putni ručni ventil
  • 4HV serija 2/3 4 putni ručni ventil
Ručni kontrolni ventil

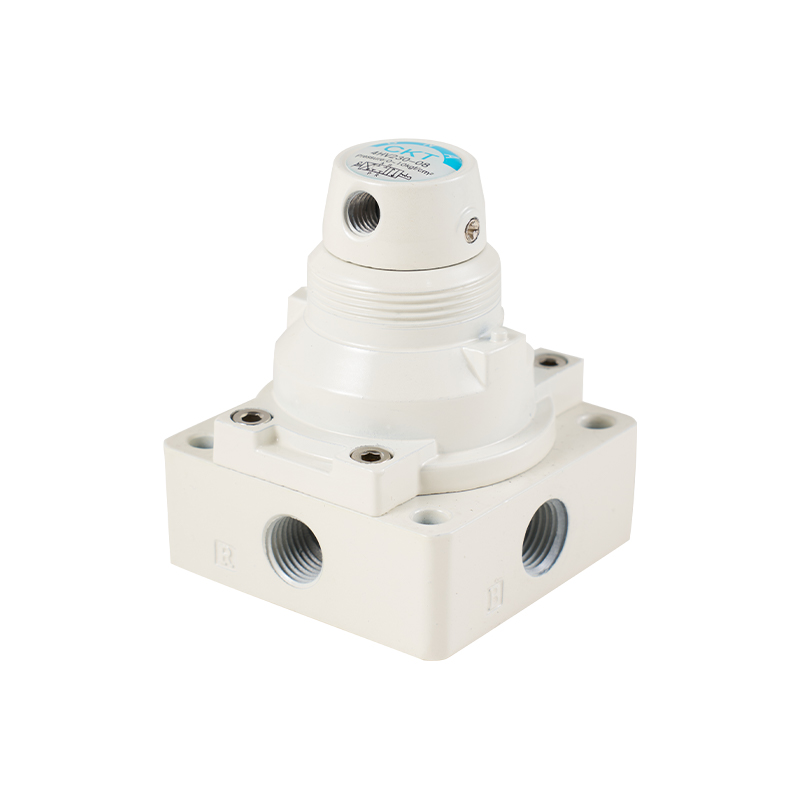

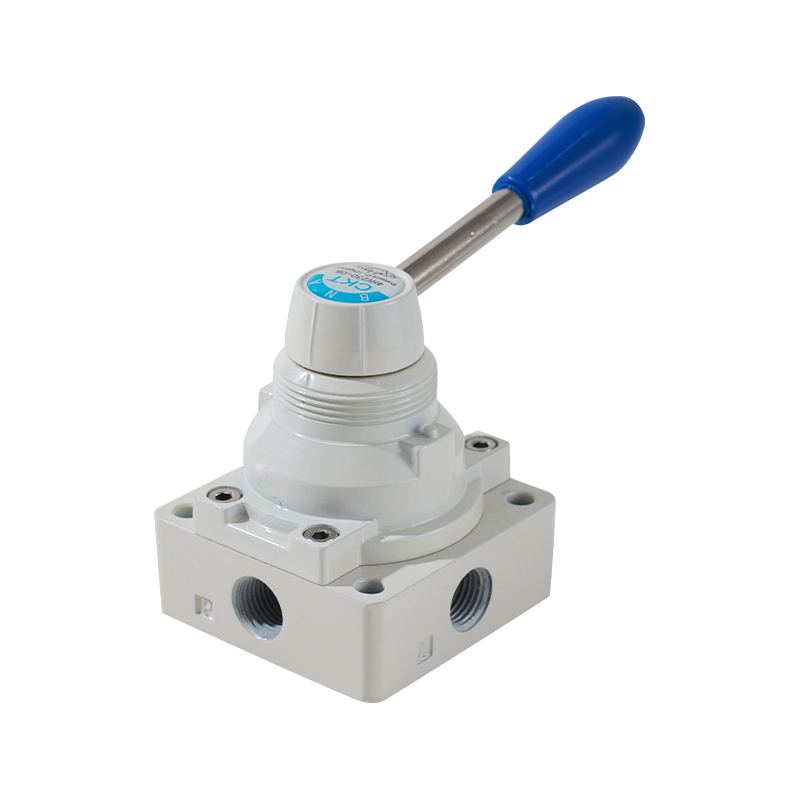

4HV serija 2/3 4 putni ručni ventil

1. Lagana rotacija unatrag, dobar osjećaj ruke, točno pozicioniranje;
2. Veliko efektivno područje protoka, mali gubitak tlaka;
3. Dostupne su dvije vrste ugradnje: ploča i donja ploča, ugradnja na ploču s pričvrsnim maticama.

E-pošta: manager@cktworld.com
Preuzmi
PREV:5-smjerni pneumatski nožni ventil serije 4F s 2 položaja
SLJEDEĆI:5-smjerni ručni ventil serije 4H
  • Standardna specifikacija

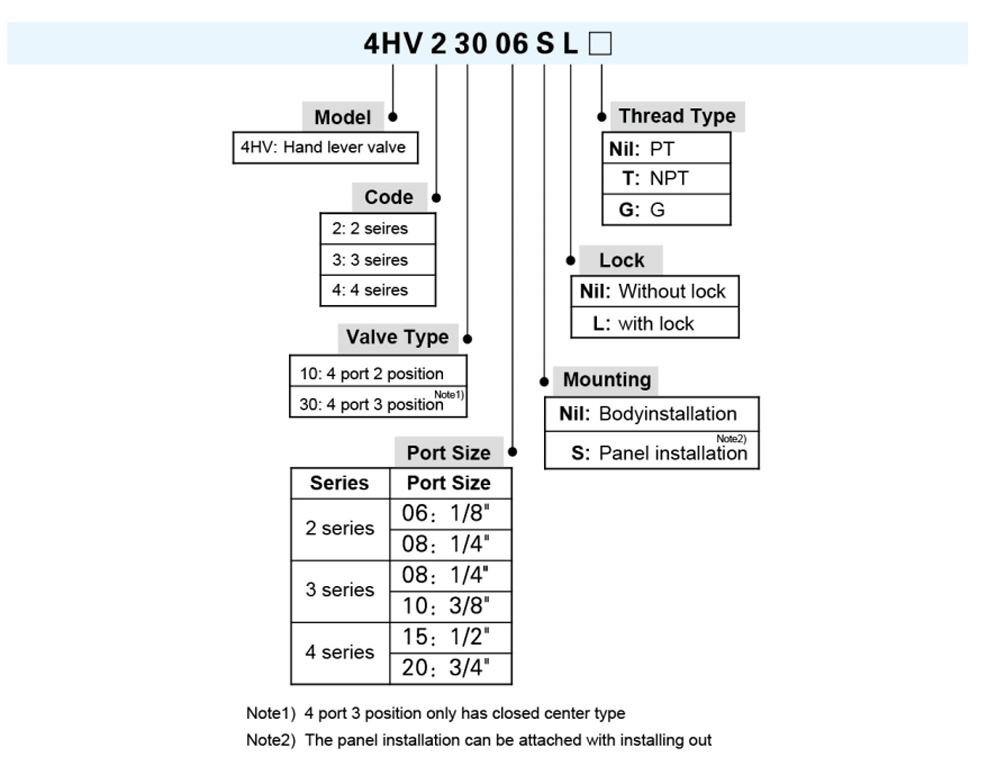

    Model 4HV2□□
    -06(L)     		4HV2□□
    -08(L)     		4HV3□□
    -08(L)     		4HV3□□
    -10 (L)     		4HV4□□
    -15 (L)     		4HV4□□
    -20 (L)
    tekućina Zrak (treba filtrirati elementom filtera od 40 μm)
    Akcija Ručno upravljanje izravnim djelovanjem
    Veličina porta PT1/8 PT1/4 PT1/4 PT3/8 PT1/2 PT3/4
    Efektivna presječna površina 14,0 mm²
    (Cv=0,78)     		16,0 mm²
    (Cv=0,89)     		30,0 mm²
    (Cv=1,67)     		33,0 mm²
    (Cv=1,83)     		88,0 mm²
    (Cv=4,89)     		95,0 mm²
    (Cv=5,27)
    Pozicija 4 priključka 2 položaja, 4 priključka 3 položaja
    Podmazivanje Nije potrebno
    Raspon radnog tlaka 0~1.0MPa (0~145psi)
    Proof Pressure 1,5 MPa (215 psi)
    Radna temperatura -20~70℃
    Radni kut 90°(45°ako su 4 priključka 3 položaj)

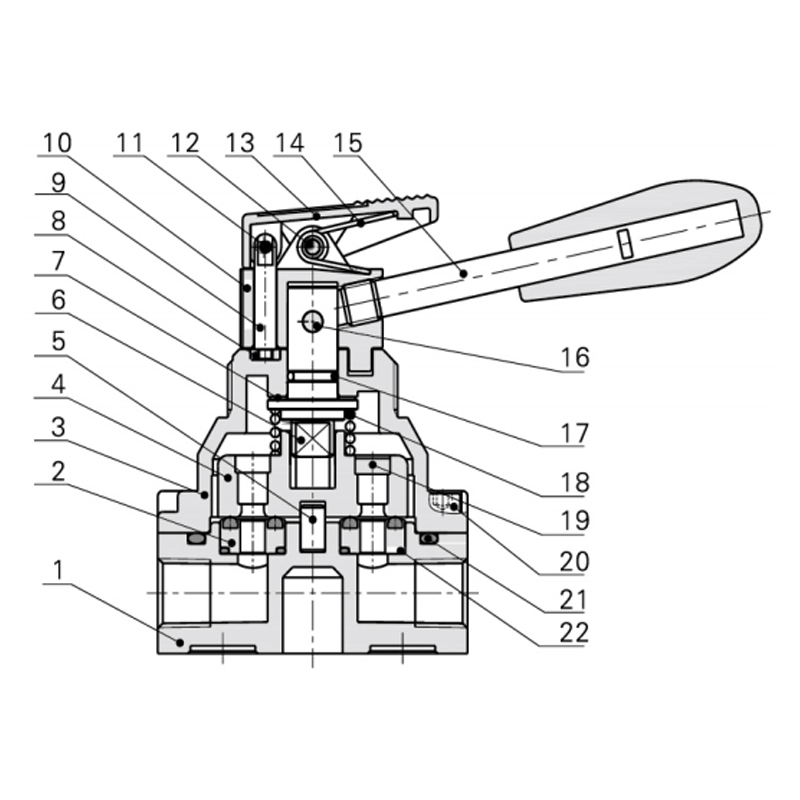

  • Stavka Model Stavka Model
    1 Glavno tijelo 12 Pin-1
    2 Seal Base 13 Prednji omot
    3 Poklopac ventila 14 proljeće
    4 Utikač ventila 15 Ručka
    5 Pin za stupac 16 Pin-2
    6 Osovina 17 Osovina O Ring
    7 Perilica 18 proljeće
    8 Ploča za pričvršćivanje 19 Željezna ploča
    9 Lock Pin 20 Vijak za pričvršćivanje
    10 Kapica ventila 21 Glavno tijelo O-ring
    11 proljeće Pin 22 O-prsten baze brtve

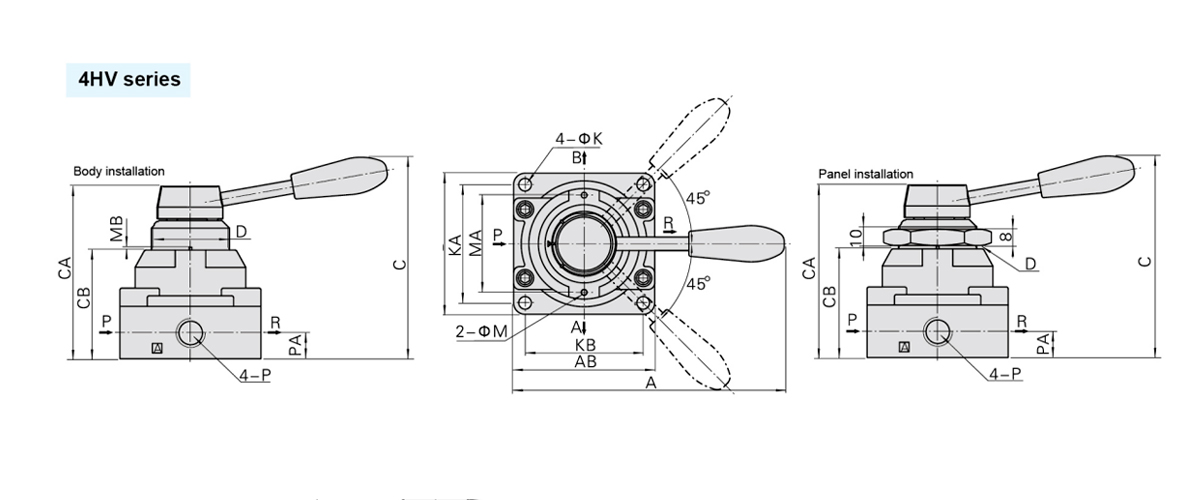

    Model /Simbol A AB B C CA CB D K KA KB M MA MB P PA
    4HV2□□-06 120 62 62 92.5 73 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/8 11.5
    4HV2□□-08 120 62 62 92.5 73 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/4 11.5
    4HV3□□-08 140 74 74 104 88.5 56 M40×1,5 6.5 62 62 3 51 1.5 PT1/4 13.5
    4HV3□□-10 140 74 74 104 88.5 56 M40×1,5 6.5 62 62 3 51 1.5 PT3/8 13.5
    4HV4□□-15 160 94 102 128 110 72 M52×1,5 6.5 89 81 3 64 2 PT1/2 18
    4HV4□□-20 160 94 102 128 110 72 M52×1,5 6.5 89 81 3 64 2 PT3/4 18

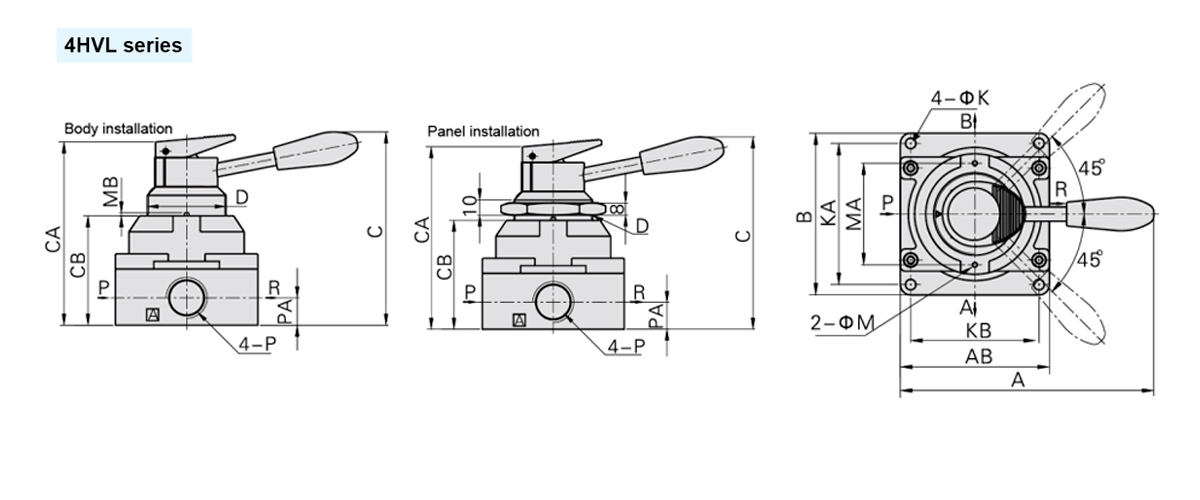

    Model/Simbol A AB B C CA CB D K KA KB M MA MB P PA
    4HV2□□-06L 120 62 62 92.5 84 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/8 11.5
    4HV2□□-08L 120 62 62 92.5 84 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/4 11.5
    4HV3□□-08L 140 74 74 104 99 56 M40×1,5 6.5 62 62 3 51 1.5 PT1/4 13.5
    4HV3□□-10L 140 74 74 104 99 56 M40×1,5 6.5 62 62 3 51 1.5 PT3/8 13.5
    4HV4□□-15L 160 94 102 128 121 72 M52×1,5 6.5 89 81 3 64 2 PT1/2 18
    4HV4□□-20L 160 94 102 128 121 72 M52×1,5 6.5 89 81 3 64 2 PT3/4 18
