Generator vakuuma serije ZK2A Dobavljači

Dom / Proizvodi / Vakuumske komponente / Kombinirani generator vakuuma / Generator vakuuma serije ZK2A

Generator vakuuma serije ZK2A Generator vakuuma serije ZK2A Generator vakuuma serije ZK2A Generator vakuuma serije ZK2A Generator vakuuma serije ZK2A
  • Generator vakuuma serije ZK2A
  • Generator vakuuma serije ZK2A
  • Generator vakuuma serije ZK2A
  • Generator vakuuma serije ZK2A
  • Generator vakuuma serije ZK2A
Kombinirani generator vakuuma

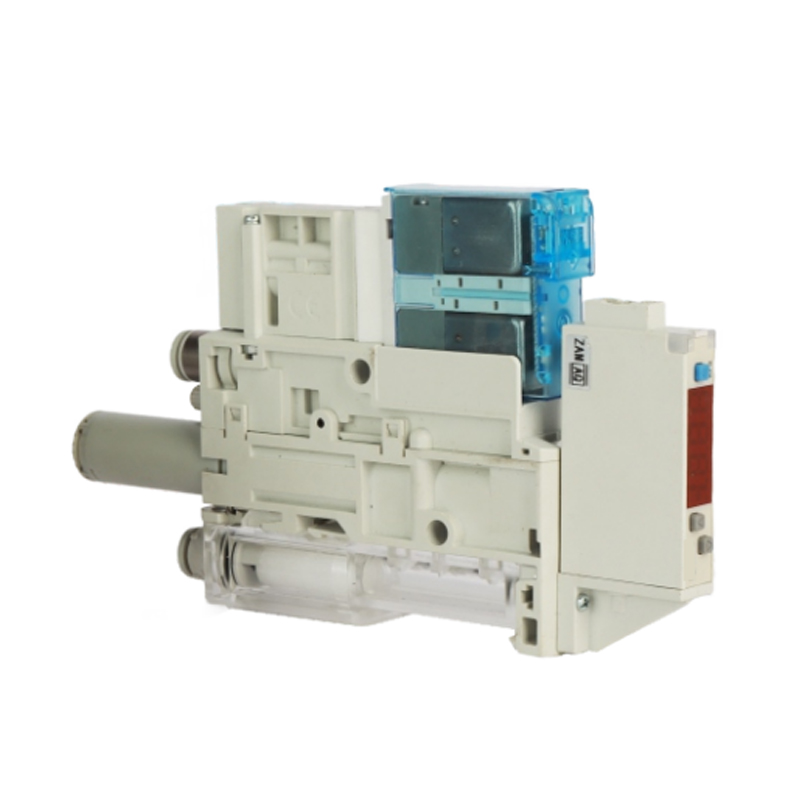

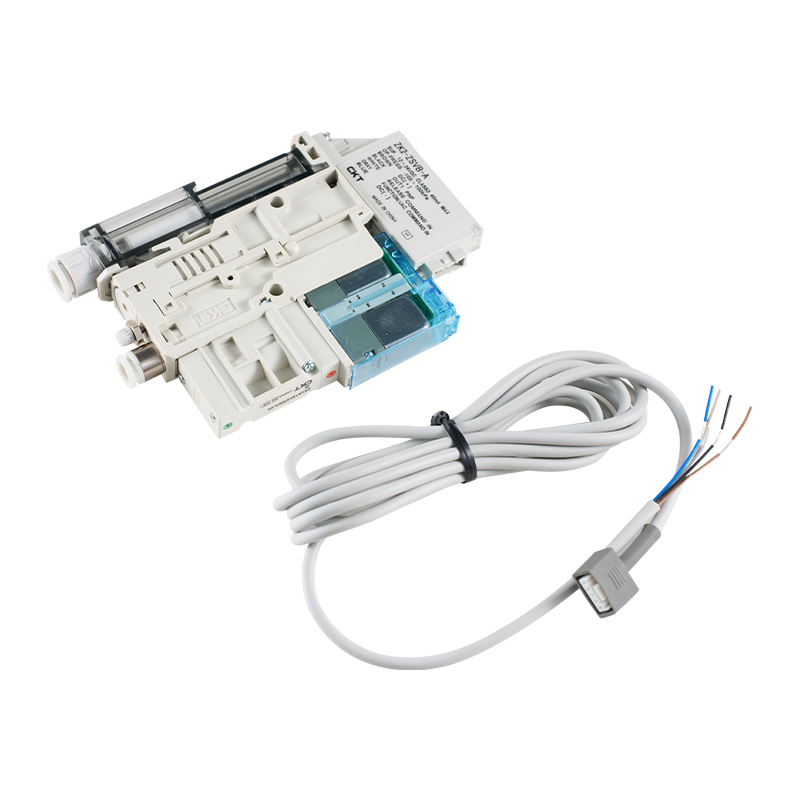

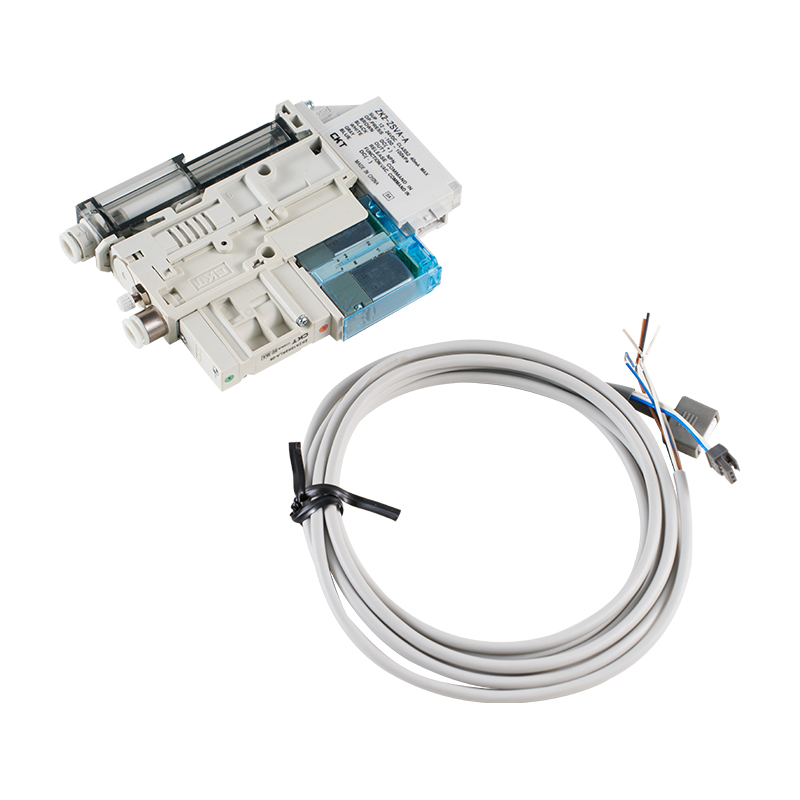

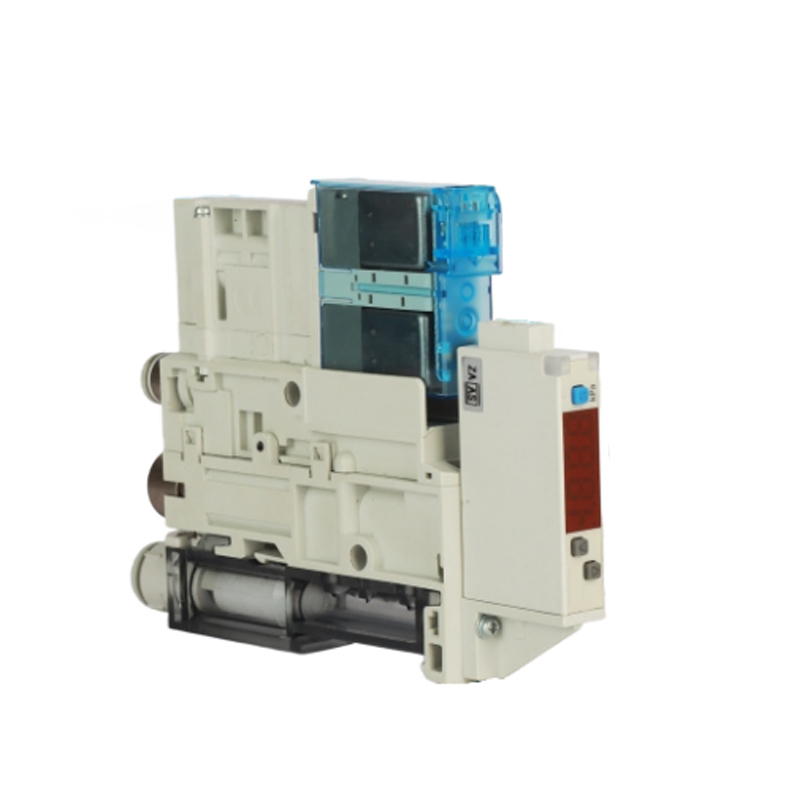

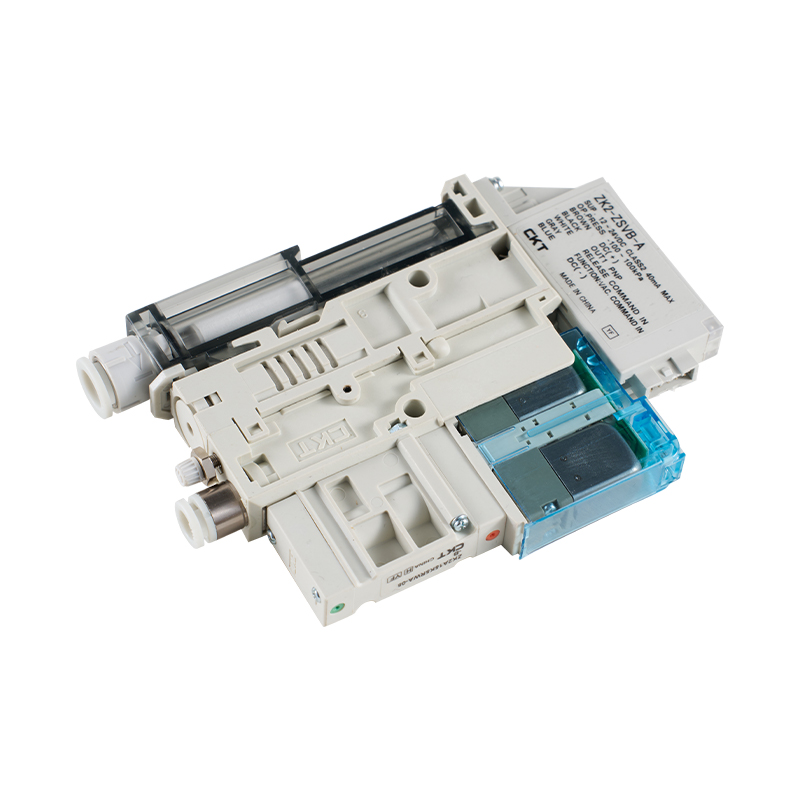

Generator vakuuma serije ZK2A

Generator vakuuma serije ZK2A integrirano je rješenje za stvaranje vakuuma dizajnirano za učinkovitu adsorpciju materijala i rukovanje u scenarijima industrijske automatizacije. Njegova kompaktna struktura integrira stvaranje vakuuma, nadzor statusa i funkcije kontrole protoka zraka, te postiže brzo uspostavljanje i otpuštanje vakuuma kroz Venturi princip, koji je prikladan za potrebe stabilnog hvatanja raznih lakih do srednjih tereta.

Osnovne značajke
1. Dizajn učinkovite potrošnje plina: Optimizirajte unutarnje kanale protoka kako biste smanjili potrošnju komprimiranog zraka, uravnotežili potrošnju energije i usisnu učinkovitost
2. Modularno sučelje: Standardna plinska i električna sučelja podržavaju brzu integraciju u kraj robotske ruke ili cjevovod alata
3. Mehanizam povratnih informacija o statusu: Ugrađeni otvor za senzor vakuuma može se spojiti na vanjski tlačni prekidač za praćenje statusa adsorpcije u stvarnom vremenu
4. Struktura protiv onečišćenja: Dizajn bez pokretnih dijelova smanjuje stopu kvarova i prilagođava se složenim radnim uvjetima kao što su prašina i krhotine
5. Višestupanjska konfiguracija vakuuma: Pružite različite varijante specifikacije grla kako biste zadovoljili diferencirane zahtjeve protoka i vakuuma
6. Kompaktno pakiranje: Integrirana školjka smanjuje vanjske priključke cijevi, pojednostavljuje prostor za ugradnju i složenost održavanja

E-pošta: manager@cktworld.com
Preuzmi
PREV:Generator vakuuma serije VY
SLJEDEĆI:Vakuumska jedinica/generator vakuuma serije ZK2
  • Model (standardni model za sklopnu jedinicu) ZK2-ZSE□□□-A(ZSE10) ZK2-ZSF□□□-A(ZSE10F)
    Nazivni raspon tlaka 0~-101 kPa -100 ~ 100 kPa
    Podešavanje raspona tlaka, prikaz raspona tlaka 10~-105 kPa -105 ~ 105 kPa
    Otpornost na pritisak 500 kPa
    Jedinica za minimalno podešavanje 0,1 kPa
    Napon napajanja DC 12–24 V ±10%, puls (p-p) manji od 10% (sa zaštitom od obrnutog spoja)
    Trenutna potrošnja Ispod 40mA
    Preklopni izlaz Izlazni format NPN ili PNP kolektor otvoreni krug 2 izlaza (po izboru)
    Maksimalna struja opterećenja 80 mA
    Maksimalni primijenjeni napon 28V (kada je NPN izlaz)
    Preostali napon Ispod 2 V (kada je struja opterećenja 80 mA)
    Vrijeme odziva Manje od 2,5 ms (kada koristite funkciju protiv oscilacija: odaberite 20, 100, 500, 1000 ili 2000 ms)
    Zaštita od kratkog spoja imati
    Ponovljivost ±0,2%F.S. ±1 znamenka
    Kašnjenje Kašnjenje mode Varijabla od 0 Napomena)
    Način usporedbe gornje i donje granice
    Način prikaza 31/2-znamenkasti 7-segmentni LED zaslon u 1 boji (crveni)
    Točnost prikaza ±2% pune skale ±1 znamenka (na temperaturi okoline od 25 ± 3°C)
    Indikator akcije Kad je izlaz sklopke UKLJUČEN, svjetlo je upaljeno. OUT1: zeleno OUT2: crveno
    Otporan na okoliš Zaštitna struktura IP40
    Raspon temperature Uvjeti skladištenja: -10 do 60°C (bez kondenzacije, bez smrzavanja)
    Raspon vlažnosti Tijekom rada i skladištenja: 35–85% RH (bez kondenzacije)
    Podnosivi napon AC1000V 1 minuta između jedinice za punjenje i kućišta
    Otpor izolacije 50 MΩ ili više (DC 500 V megohm) između jedinice za punjenje i kućišta
    Temperaturne karakteristike ±2% F.S. (na temelju temperature okoline od 25°C)
    Žica Kabel izoliran etilenskom gumom otporan na ulje, 5 žila, 0,35 mm², 2 m Površina poprečnog presjeka vodiča: 0,15 mm² (AWG 26) Vanjski promjer izolacije: 1,0 mm
    Napomena: Kada tlak fluktuira oko postavljene vrijednosti, doći će do oscilacija ako histereza nije postavljena iznad raspona fluktuacije.

    Vakuumski presostat s funkcijom uštede energije
    Model ZK2-ZSV□□□-A
    Nazivni raspon tlaka -100~100kPa
    Podesite raspon tlaka -105 ~ 105 kPa
    Otpornost na pritisak 500 kPa
    Jedinica za minimalno podešavanje 0,1 kPa
    Napon napajanja DC 12–24 V ±10% puls (p-p) manje od 10% (sa zaštitom od obrnutog spoja)
    Trenutna potrošnja Ispod 40mA
    Preklopni izlaz Izlazni format NPN ili PNP otvoreni kolektor OUT1: Opća namjena: OUT2: Za kontrolu ventila
    Maksimalna struja opterećenja 80 mA
    Maksimalni primijenjeni napon DC26.4V
    Preostali napon Ispod 2 V (kada je struja opterećenja 80 mA)
    Vrijeme odziva Manje od 2,5 ms (kada koristite funkciju protiv oscilacija: odaberite 20, 100, 500, 1000 ili 2000 ms)
    Zaštita od kratkog spoja imati
    Ponovljivost ±0,2%F.S. ±1 znamenka
    Kašnjenje Kašnjenje mode Varijabla od 0 Napomena)
    Način prikaza 31/2-znamenkasti 7-segmentni LED zaslon u boji (crveni)
    Točnost prikaza ±2% pune skale ±1 znamenka (na temperaturi okoline od 25 ± 3°C)
    Indikator akcije Kad je izlaz sklopke UKLJUČEN, svjetlo je upaljeno. OUT1: zeleno OUT2: crveno
    Otporan na okoliš Zaštitna struktura IP40
    Raspon radne temperature 5~50℃
    Podnosivi napon AC1000V 1-minutna jedinica za punjenje i kućište
    Otpor izolacije 50 MΩ ili više (DC 500 V megohm) između jedinice za punjenje i kućišta
    Temperaturne karakteristike ±2% F.S. (na 25°C u rasponu radne temperature od 5 do 50°C)
    Žica 5-žilni kabel Ø3,5, 2m Površina poprečnog presjeka vodiča: 0,15 mm² (AWG26) Vanjski promjer izolatora: 1,0 mm
    Napomena: Kada tlak fluktuira oko postavljene vrijednosti, doći će do oscilacija ako histereza nije postavljena iznad raspona fluktuacije.

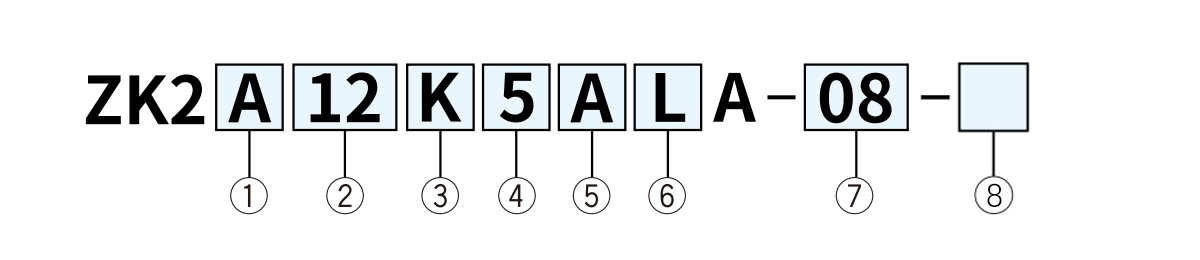

  • ①Kombinacija dovodnog ventila i razornog ventila ③Prekidač vakuumskog tlaka, senzor tlaka
    Markooooooooooo Dovodni ventil Ventil za uništavanje Markooooooooooo Vrsta Raspon tlaka
    [kPa]     		Specifikacije
    N.C. Samoodrživ N.C. NPN PNP Pretvorba jedinica
    Funkcija Napomena 3)
    K ● - ● 2 izlaza
    R - ●Napomena 2) ● A Vakuumski presostat 0~-101 ● - ●
    Napomena 1) Postavite prekidni ventil ili atmosferski usisni ventil u sredini vakuumskog cjevovoda.
    Napomena 2) Kada je pod naponom 20 ms ili dulje, stanje stvaranja vakuuma se održava, a kada je ventil za pucanje pod naponom, vakuum se zaustavlja.     		B ● - Ništa (SI jedinica fiksna)
    C - ● ●
    ②Nazivni napon (dovodni ventil, prekidni ventil) D - O Ništa (SI jedinica fiksna)
    Markooooooooooo Napon E -100~100 ● - ●
    5 DC24V F ● - Ništa (SI jedinica fiksna)
    H - ● ●
    6 DC12V J - ● Ništa (SI jedinica fiksna)
    Specifikacija bez pretvorbe jedinica je fiksna na kPa.
    ④Specifikacije utikača (dovodni ventil, prekidni ventil, vakuumska tlačna sklopka ⑤ Vakuumski (V) prolaz
    Markooooooooooo Dovodni ventil ·Destruction valve used 300 mm(plug assembly) Napomena 4) 2m (ožičen s utikačem) za vakuumsku tlačnu sklopku 3 m (integrirana žica) koristi se u komponentama senzora tlaka Markooooooooooo Vakuumski (V) priključak
    L ● ● 06 Ø 6
    L1 Nijedan ● 08 Ø 8
    L2 ● Nijedan

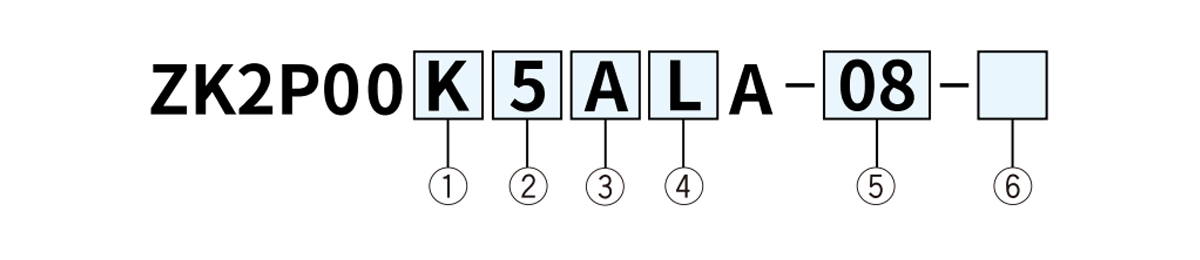

    ② Promjer mlaznice ④Nazivni napon (dovodni ventil, prekidni ventil) ⑤ Prekidač vakuumskog tlaka/senzor tlaka
    Markooooooooooo Promjer mlaznice Markooooooooooo Napon Markooooooooooo Vrsta Raspon tlaka
    [kPa]     		Specifikacije
    07 Ø 0.7 5 DC24V NPN PNP S funkcijom pretvorbe jedinica Napomena 4)
    10 Ø 1.0 2 izlaza
    12 Ø 1.2 6 DC12V A Vakuumski presostat 0~-101 ● - ●
    15 Ø 1.5 B ● — Ništa (SI jedinica fiksna)
    C — ● ●
    D - ● Ništa (SI jedinica fiksna)
    ③Kombinacija dovodnog ventila i ventila za pucanje E -100～100 ● — ●
    Markooooooooooo Dovodni ventil Ventil za uništavanje F ● — Ništa (SI jedinica fiksna)
    N.C. Samoodržavajući tip N.C. H — ● ●
    K ● ● J — ● Ništa (SI jedinica fiksna)
    R - ● Napomena 3) ● K Vakuumski presostat with energy-saving function -100～100 ● - ●
    Napomena 3) Kada je pod naponom 20 ms ili dulje, održava se stanje stvaranja vakuuma, a kada se aktivira ventil za uništavanje, vakuum prestaje. Q ● -
    —     		Ništa (SI jedinica fiksna)
    R — ● ●
    S - ● Ništa (SI jedinica fiksna)
    ⑥ Specifikacije utikača (dovodni ventil, prekidni ventil, vakuumska tlačna sklopka)
    Markooooooooooo Dovodni ventil, rupture valve used 300 mm (plug assembly) Napomena 5) 2m (ožičen s utikačem) koristi se za vakuumsku tlačnu sklopku ⑦Vakuumski (V) priključak
    L ● ● Markooooooooooo Vakuumski (V) priključak
    L1 Nijedan ● 06 Ø 6
    L2 ● Nijedan 08 Ø 8
    W S funkcijom uštede energije Koristi se u vakuumskim tlačnim prekidačima

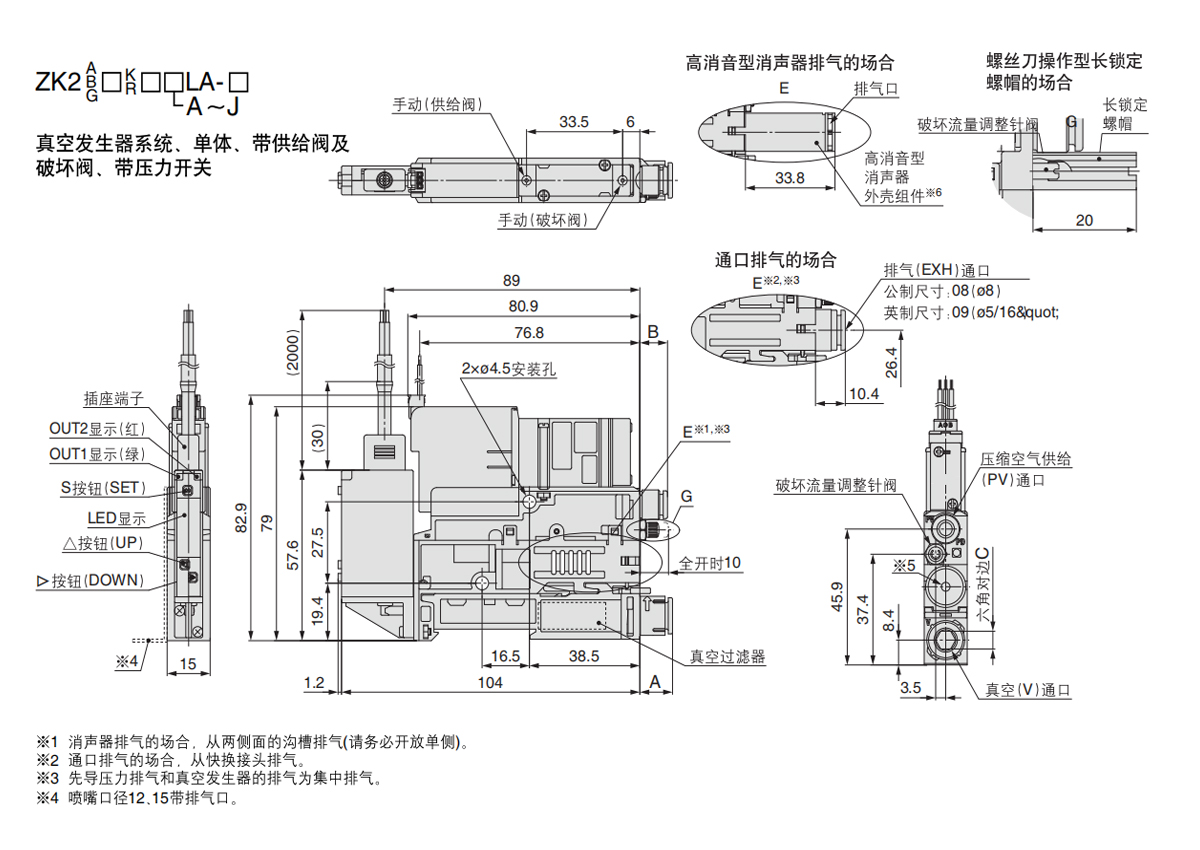

  • Otvor u obliku slova V A C PV vrsta priključka B
    Metričke dimenzije 06 Ø6 8.25 4 Metričke dimenzije 06 06 9.7
    08 08 11.4 6
    Carske dimenzije 07 01/4" 9.7 4.76 Carske dimenzije 07 01/4" 12.3
    09 05/16" 11.4 6

    Otvor u obliku slova V A C PV vrsta priključka B
    Metričke dimenzije 06 06 8.25 4 Metričke dimenzije 06 Ø6 9.7
    08 08 11.4 6
    Carske dimenzije 07 01/4" 9.7 4.76 Carske dimenzije 07 01/4" 12.3
    09 Ø5/16" 11.4 6

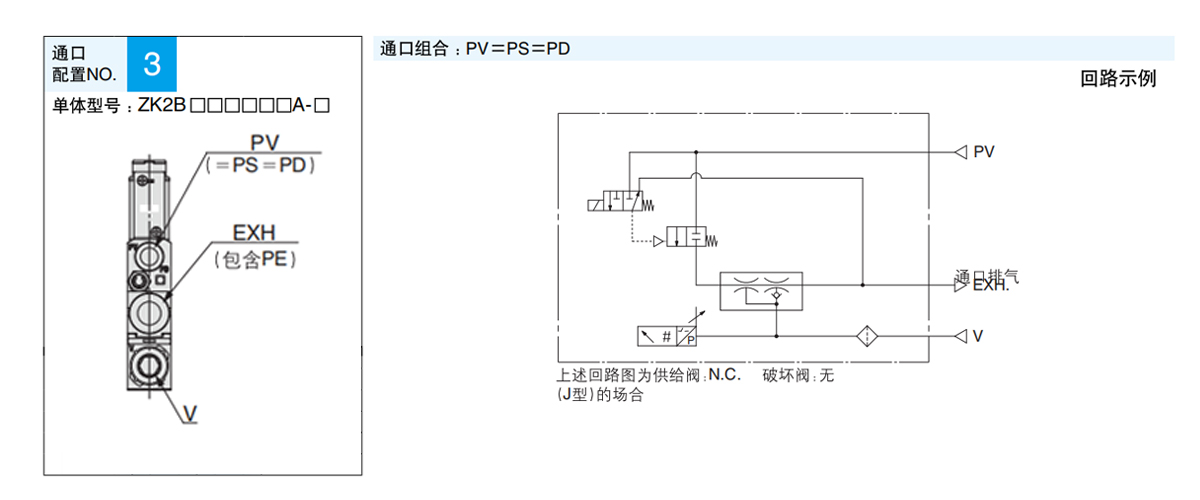

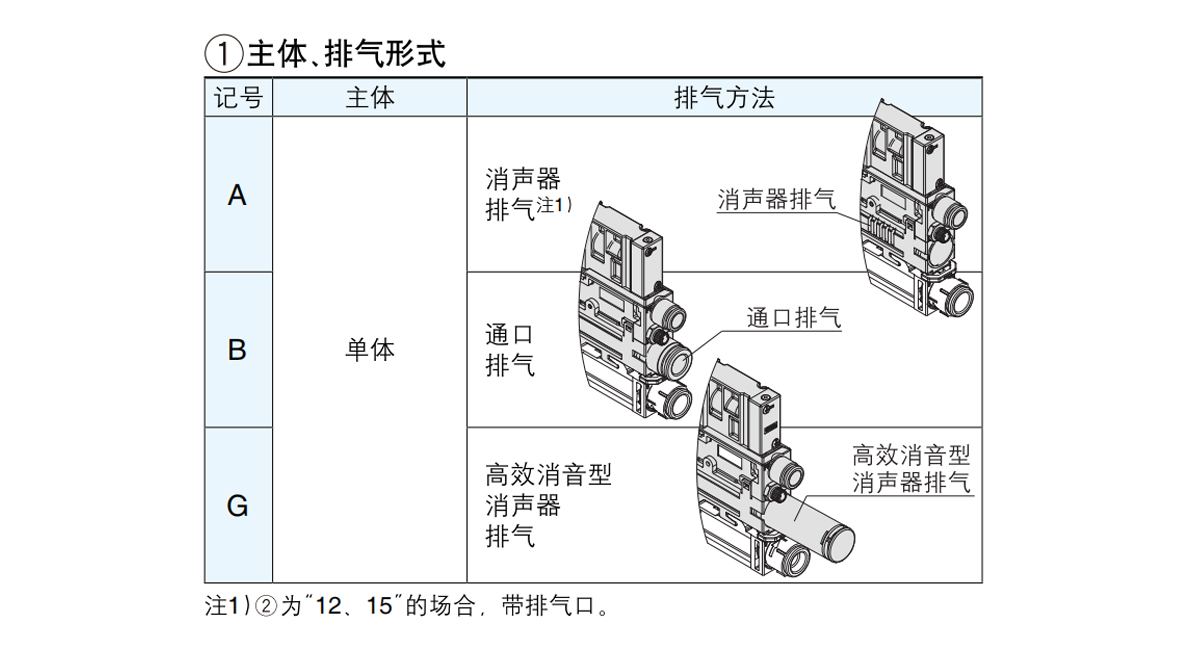

    sustav Vakuum pumpa
    Glavna vrsta Pojedinačna jedinica
    Metoda ispuha Bez prigušivača
    Primjeri upotrebe, svrhe itd. ove specifikacije Razina vakuuma -
    Ispuh -
    Razbijajući pritisak Isti pritisak kao PS

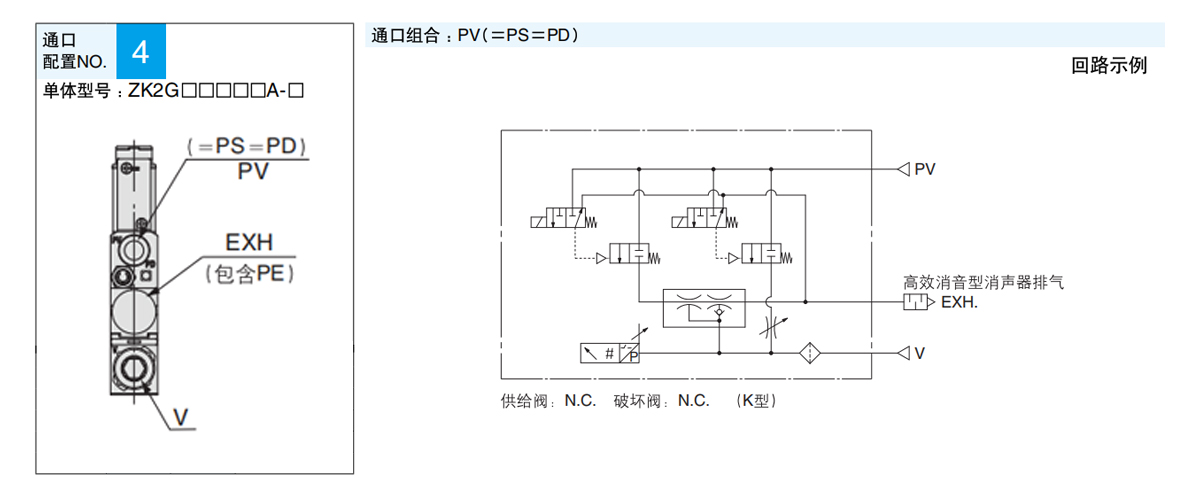

    sustav Generator vakuuma
    Glavna vrsta Pojedinačna jedinica
    Metoda ispuha Ispuh prigušivača
    Primjeri upotrebe, svrhe itd. ove specifikacije Razina vakuuma -
    Ispuh Emisije unutar radnog okruženja
    Razbijajući pritisak Isto kao PV tlak

    sustav Generator vakuuma
    Glavna vrsta Pojedinačna jedinica
    Metoda ispuha Otvoreni ispuh
    Primjeri upotrebe, svrhe itd. ove specifikacije Razina vakuuma -
    Ispuh Zahtijeva odvojeni ispuh nakon cijevi
    Razbijajući pritisak Isto kao PV tlak

    sustav Generator vakuuma
    Glavna vrsta Pojedinačna jedinica
    Metoda ispuha Ispušni prigušivač s visokim smanjenjem buke
    Primjeri upotrebe, svrhe itd. ove specifikacije Razina vakuuma -
    Ispuh Emisije unutar radnog okruženja
    Razbijajući pritisak Isto kao PV tlak
