Ventil za kontrolu brzine serije AS s priključkom za brzu izmjenu Dobavljači

Dom / Proizvodi / Pneumatski pribor / Ventil za kontrolu protoka/povratni ventil / Ventil za kontrolu protoka serije AS / Ventil za kontrolu brzine serije AS s priključkom za brzu izmjenu

Ventil za kontrolu brzine serije AS s priključkom za brzu izmjenu Ventil za kontrolu brzine serije AS s priključkom za brzu izmjenu
  • Ventil za kontrolu brzine serije AS s priključkom za brzu izmjenu
  • Ventil za kontrolu brzine serije AS s priključkom za brzu izmjenu
Ventil za kontrolu protoka serije AS

Ventil za kontrolu brzine serije AS s priključkom za brzu izmjenu

Ventili za regulaciju brzine serije AS s priključcima za brzu izmjenu posebno su dizajnirani za prilike u kojima se brzina kretanja pneumatskih aktuatora (kao što su cilindri) mora lako prilagoditi. Njegov integrirani dizajn brzih konektora omogućuje da se spajanje i odspajanje alata završi trenutno, značajno pojednostavljujući konfiguraciju cjevovoda i proces prebacivanja opreme.

Integracija osnovne funkcije: Integrirajte preciznu funkciju podešavanja brzine protoka plina i brzi mehanizam spajanja/isključivanja putanje fluida u jedno tijelo ventila kako biste postigli učinkovitu kombinaciju kontrole protoka i spajanja cjevovoda.

Precizna kontrola protoka: Pruža karakteristike glatkog i linearnog protoka, omogućujući operaterima delikatno i pouzdano podešavanje brzine pneumatskih aktuatora u skladu s radnim uvjetima.

Prednosti rada s brzom izmjenom: Integrirano standardno sučelje za brzu izmjenu (ženska glava), samo gurnite ili izvucite odgovarajući konektor (muška glava) da biste uspostavili ili prekinuli priključak plinskog voda, uvelike poboljšavajući učinkovitost održavanja opreme, zamjene ili reorganizacije proizvodne linije.

Široko primjenjivi scenariji: Posebno prikladan za opremu za automatizaciju, opremu i proizvodne linije koje trebaju često mijenjati pneumatske alate (kao što su pneumatski odvijači, brusilice, pištolji za prskanje) ili prilagođavati brzinu jednog cilindra.

Modularna i fleksibilna adaptacija: Dizajn uzima u obzir svestranost, a njegovo sučelje za brzu izmjenu obično slijedi glavne industrijske standarde, što je zgodno za brzo usklađivanje s komponentama muškog konektora za brzu izmjenu u postojećem pneumatskom sustavu.

Intuitivan i praktičan rad: Obično je opremljen mehanizmom za podešavanje kojim se lako rukuje ručno (kao što je gumb), omogućujući osoblju na licu mjesta jednostavno i intuitivno postavljanje brzine bez alata.

Pouzdana kontrola tekućine: Dizajn strukture jezgre ventila fokusiran je na stabilnost i nisko unutarnje propuštanje te može održavati postavljenu brzinu relativno konstantnom čak i kada se protok mijenja ili postoji određena fluktuacija tlaka.

Kompaktna i izdržljiva struktura: Tijelo ventila je kompaktno konstruirano i većinom izrađeno od inženjerske plastike ili metalnih legura kako bi zadovoljilo zahtjeve industrijskog okruženja za iskorištenje prostora i dugotrajnu izdržljivost.

E-pošta: manager@cktworld.com
Preuzmi
PREV:Ventil za kontrolu brzine serije AS s priključkom za brzu izmjenu (ravni tip)
SLJEDEĆI:Nema sljedećeg članka
  • tekućina zrak
    Proof pritisak 1,5 MPa
    Maks. radni tlak 1 MPa
    Min radni tlak 0,1 MPa
    Ambijentalna i temperatura tekućine -5-60 ℃ (bez smrzavanja)
    Količina krugova 10 (M3 i M5 su 8)
    Primjenjivi promjer cijevi Najlon, poliuretan

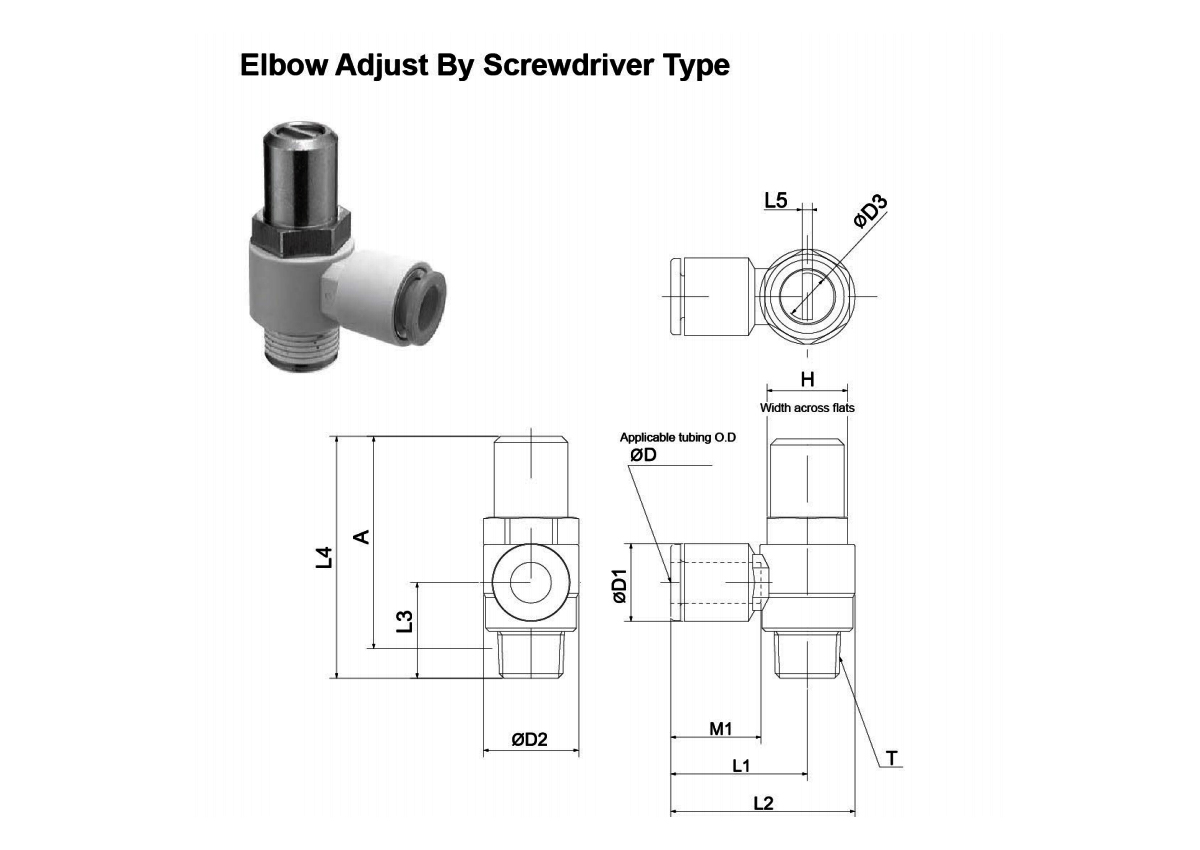

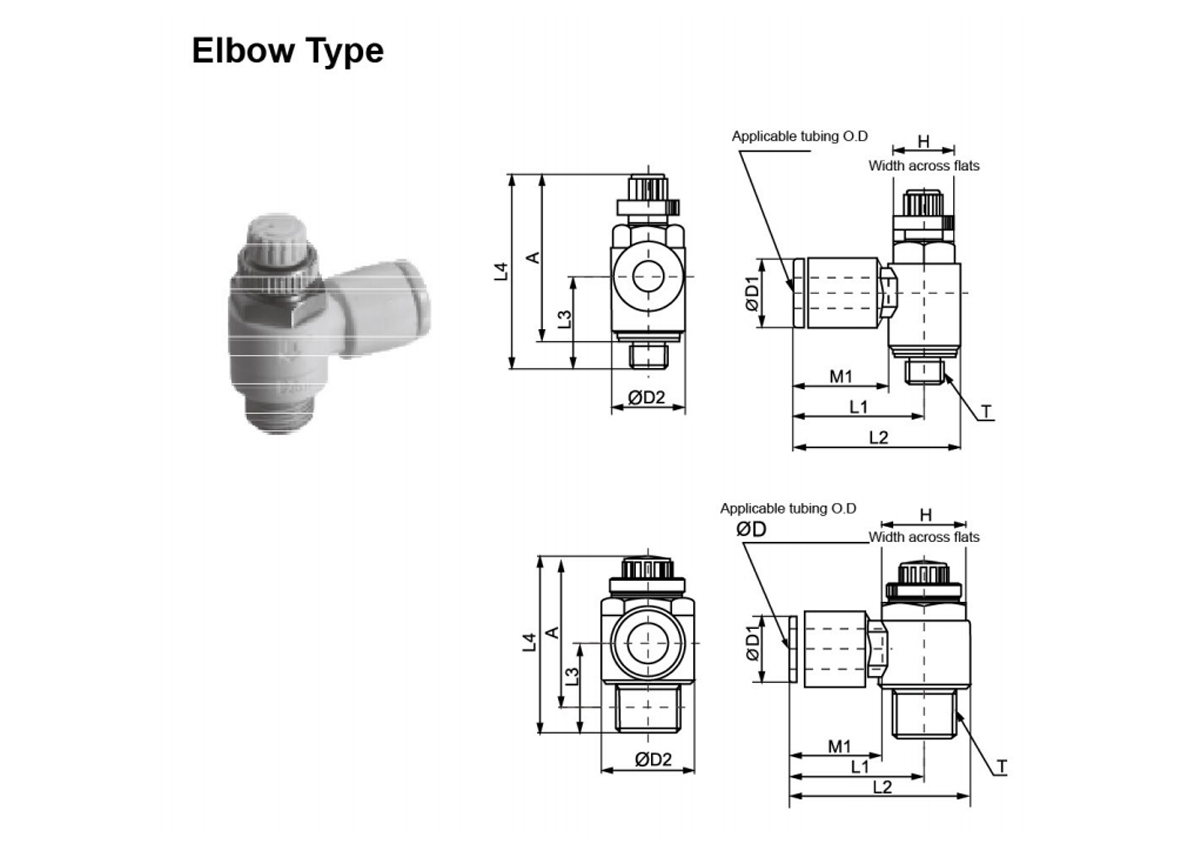

  • ØD Model T H D1 D2 L1 L2 L3 L4 A M1
    Ø4 C-AS12□1F-M3-04 M30.5 5.5 9.3 9.6 17.3 22.1 12 26.6 24.1 24 21.5 12.7 6
    Ø4 C-AS12□1F-M5-04 M50.8 8 9.3 9.6 17.3 22.1 12.3 28.6 25.8 25 22.2 12.7 7
    Ø6 C-AS12□1F-M5-06 M50.8 11.6 18.1 22.9 11.7 13.5
    Ø4 C-AS22□1F-01-04S 1/8 12
    (12.7)     		9.3 14.2 20.4 27.5 14.3 36.1 31.1 32.1 27.1- 12.7 17
    Ø6 C-AS22□1F-01-06S 11.6 20.4 27.5 13.5
    Ø8 C-AS22□1F-01-08S 15.2 25..3 32.4 18.5 19
    Ø10 C-AS22□1F-01-10S 18.5 33.1 40.2 15 21 21
    Ø4 C-AS22□1F-02-04S 1/4 17
    (17.5)     		10.4 18.5 25.2 34.4 18.2 40.4 354 34.4 29.4 16 32
    Ø6 C-AS22□1F-02-06S 12.8 25.2 34.4 17
    Ø8 C-AS22□1F-02-08S 15.2 27.2 36.4 18.5 34
    Ø10 C-AS22□1F-02-10S 18.5 33.9 43.2 20 21 36
    Ø6 C-AS32□1F-02-06S 19 12.8 23 27.8 39.3 21.8 48.8 43.8 42.8 37.8 17 60
    Ø8 C-AS32□1F-02-08S 15.2 29.5 41 18.5 63
    Ø10 C-AS32□1F-02-10S 18.5 31.8 43.3 21 67
    Ø12 C-AS32□1F-02-12S 20.9 32.8 44.3 22 69
    06 C-AS32□1F-03-06S 3/8 12.8 23 27.8 39.3 20.9 46.5 41.5 40.2 35.2 17 55
    Ø8 C-AS32□1F-03-08S 15.2 29.5 41 18.5 57
    Ø10 C-AS32□1F-03-10S 18.5 31.8 43.3 21 59
    12 C-AS32□1F-03-12S 20.9 32.8 44.3 22 61
    Ø10 C-AS42□1F-04-10S 1/2 24
    (23.8)     		18.5 28.6 33.6 47.9 25.4 57.6 50.1 49.6 42.1 21 100
    Ø12 C-AS42□1F-04-12S 20.9 34.6 48.9 22 101

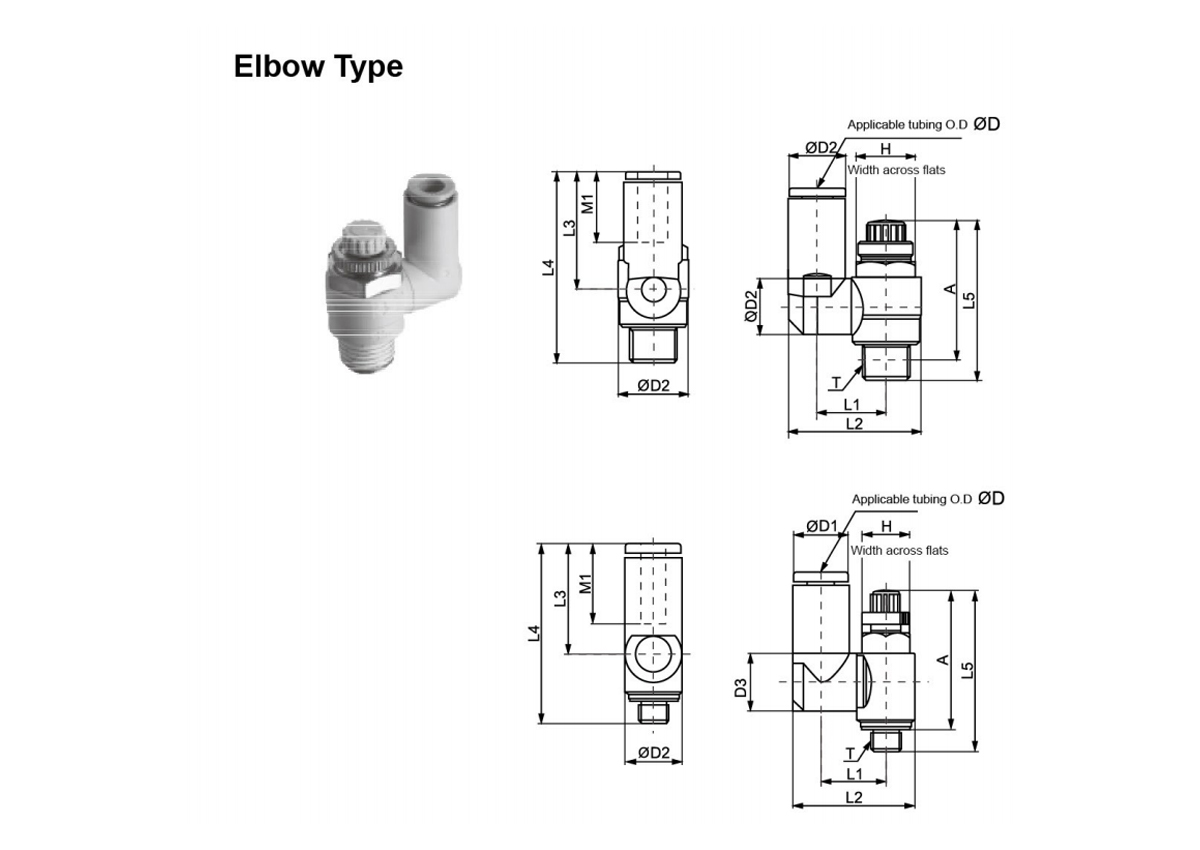

    ØD Model T H D1 D2 D3 L1 L2 L3 L4 L5 A M1
    Ø3.2 AS12□1F-M5-23○ M5×0,8 8 8.4 9.6 4.7 17.3 22.1 2.3 31 0.7 27.4 12.7
    Ø4 AS12□1F-M5-04○ 9.3
    Ø6 AS12□1F-M5-06○ 11.6 8.1 22.9 11.7 3.5
    Ø4 AS22□1F-01-04S○ R 1/8 12 9.3 14.2 7.2 20.4 27.5 14.3 35.6 1.2 31.6 12.7
    Ø6 AS22□1F-01-06S○ 11.6 13.5
    Ø8 AS22□1F-01-08S○ 15.2 25.3 32.4 18.5
    Ø10 AS22□1F-01-10S○ 18.5 33.1 40.2 15 21
    Ø4 AS22□1F-02-04S○ R 1/4 17 10.4 18.5 7.2 25.2 34.4 18.2 40.7 1.2 34.7 16
    Ø6 AS22□1F-02-06S○ 12.8 17
    Ø8 AS22□1F-02-08S○ 15.2 27.2 36.4 18.5
    Ø10 AS22□1F-02-10S○ 18.5 33.9 43.2 20 21
    Ø6 AS32□1F-02-06S○ R 1/4 19 12.8 23 9.8 27.8 39.3 21.8 55.3 1.2 49.3 17
    Ø8 AS32□1F-02-08S○ 15.2 29.5 41 18.5
    Ø10 AS32□1F-02-10S○ 18.5 31.8 43.3 21
    Ø12 AS32□1F-02-12S○ 20.9 32.8 44.3 22
    Ø6 AS32□1F-03-06S○ R 3/8 19 12.8 23 9.8 27.8 39.3 20.9 53.7 1.2 47.4 17
    Ø8 AS32□1F-03-08S○ 15.2 29.5 41 18.5
    Ø10 AS32□1F-03-10S○ 18.5 31.8 43.3 21
    012 AS32□1F-03-12S○ 20.9 32.8 44.3 22
    Ø10 AS42□1F-04-10S○ R 1/2 24 18.5 28.6 12.4 33.6 47.9 25.4 63.8 1.2 55.8 21
    Ø12 AS42□1F-04-12S○ 20.9 34.6 48.9 22

    od Model T H D1 D2 D3 L1 L2 L3 L4 L5 A M1
    velika mala velika mala
    Ø4 C-AS13□1F-M3-04 M30.5 5.5 9.3 7.2 7.2 10.1 18.3 17.9 28.6 26.6 24.1 24 21.5 12.7 5
    Ø4 C-AS13□1F-M5-04 M50.8 8 9.3 9.6 9.3 10.8 20.3 17.5 28.7 28.6 25.8 25 22.2 12.7 7
    Ø6 C-AS13□1F-M5-06 M50.8 11.6 21.4 20.6 31.8 13.5
    Ø4 C-AS23□1F-01-04S 1/8 12
    (12.7)     		9.3
    14.2     		9.3 13.1 24.9 17.5 31.8
    36.1
    31.1
    32.1
    27.1     		12.7 18
    Ø6 C-AS23□1F-01-06S 11.6 10.9 14 26.9 22.9 37.2 13.5
    Ø8 C-AS23□1F-01-08S 15.2 12.9 16.2 30.9 28.2 41.7 18.5 21
    Ø4 C-AS23□1F-02-04S 1/4 17
    (17.5)     		10.4 18.5 10.9 16.2 30.6 21.9 40.1 40.4 35.4 34.4 29.4 16 32
    Ø6 C-AS23□1F-02-06S 12.8 12.9 18.4 34 25.2 42.6 17 33
    Ø8 C-AS23□1F-02-08S 15.2 12.9 18.3 35.2 28.2 45.6 18.5 36
    Ø10 C-AS23□1F-02-10S 18.5 20.2 38.7 31 48.4 21 40
    φ6 C-AS33□1F-02-06S 19 12.8 23 12.9 20.6 38.5 25.2 47 48.8 43.8 42.8 37.8 17 60
    Ø8 C-AS33□1F-02-08S 15.2 12.9 23 39.7 28.2 50 18.5 63
    Ø10 C-AS33□1F-02-10S 18.5 16.2 23 43.7 32.6 54.4 21 67
    Ø12 C-AS33□1F-02-12S 20.9 20.6 44.9 34.4 56.2 22 69
    Ø6 C-AS33□1F-03-06S 3/8 12.8 23 12.9 20.6 38.5 25.2 46.1 46.5 41.5 40 35 17 56
    Ø8 C-AS33□1F-03-08S 15.2 12.9 23 39.7 28.2 49.1 18.5 59
    Ø10 C-AS33□1F-03-10S 18.5 16.2 23 43.7 32.6 53.5 21 63
    Ø12 C-AS33□1F-03-12S 20.9 23 44.9 34.4 55.3 22 65
    Ø10 C-AS43□1F-04-10S 1/2 24
    (23.8)     		18.5 28.6 16.2 25.8 49.4 32.6 58 57.6 50.1 49.6 42.1 21 104
    Ø12 C-AS43□1F-04-12S 21.7 19.4 26.8 52 36.3 61.7 22 106

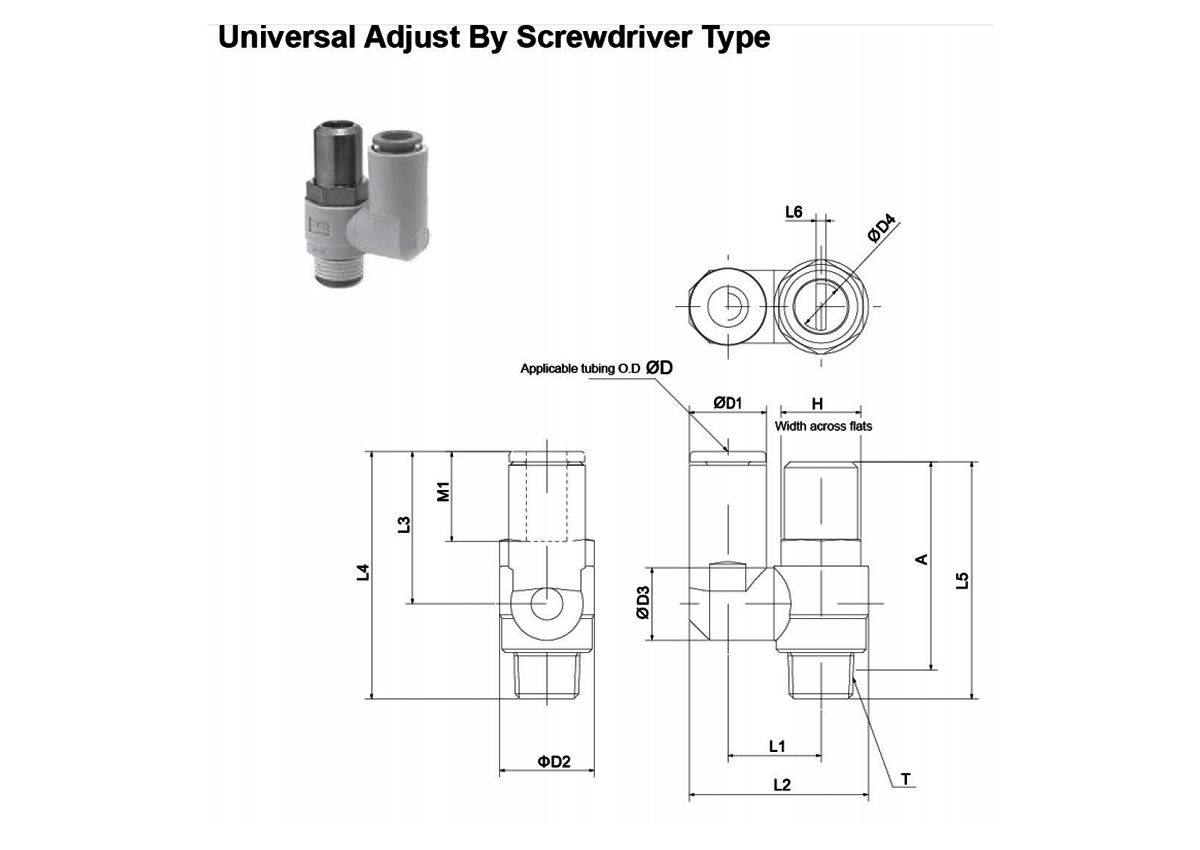

    ØD Model T H D1 D2 D3 D4 L1 L2 L3 L4 L5 L6 A M1
    Ø3.2 C-AS13□1F-M5-23○ M5×0,8 8 8.4 9.6 9.3 4.7 10.8 19.8 17.5 28.7 31 0.7 27.4 12.7
    Ø4 C-AS13□1F-M5-04○ 9.3 20.3
    Ø6 C-AS13□1F-M5-06○ 11.6 21.4 20.6 31.8 13.5
    Ø4 C-AS23□1F-01-04S○ R 1/8 12 9.3 14.2 9.3 7.2 13.1 24.9 17.5 31.8 35.6 1.2 31.6 12.7
    Ø6 C-AS23□1F-01-06S○ 11.6 10.9 14 26.9 22.9 37.2 13.5
    Ø8 C-AS23□1F-01-08S○ 15.2 12.9
    10.9     		16.2 30.9 28.2 41.7 18.5
    Ø4 C-AS23□1F-02-04S○ R 1/4 17 10.4 18.5 7.2 16.2 30.6 21.9 40.1 40.7 1.2 34.7 16
    Ø6 C-AS23□1F-02-06S○ 12.8 12.9 18.4 34 25.2 42.6 17
    Ø8 C-AS23□1F-02-08S○ 15.2 18.3 35.2 28.2 45.6 18.5
    Ø10 C-AS23□1F-02-10S○ 18.5 20.2 38.7 31 48.4 21
    Ø6 C-AS33□1F-02-06S○ R 1/4 19 12.8 23 12.9 9.8 20.6 38.5 25.2 47 55.3 1.2 49.3 17
    Ø8 C-AS33□1F-02-08S○ 15.2 39.7 28.2 50 18.5
    Ø10 C-AS33□1F-02-10S○ 18.5 16.2 23 43.7 32.6 54.4 21
    Ø12 C-AS33□1F-02-12S○ 20.9 44.9 34.4 56.2 22
    Ø6 C-AS33□1F-03-06S○ R3/8 19 12.8 23 12.9 9.8 20.6 38.5 25.2 46.1 53.7 1.2 47.4 17
    Ø8 C-AS33□1F-03-08S○ 15.2 39.7 28.2 49.1 18.5
    Ø10 C-AS33□1F-03-10S○ 18.5 16.2 23 43.7 32.6 53.5 21
    Ø12 C-AS33□1F-03-12S○ 20.9 44.9 34.4 55.3 22
    Ø10 C-AS43□1F-04-10S○ R 1/2 24 18.5 28.6 16.2 12.4 25.8 49.4 32.6 58 63.8 1.2 55.8 21
    Ø12 C-AS43□1F-04-12S○ 20.9 19.4 26.8 52 36.3 61.7 22
